4.11. Водосточные системы зданий.

Водостоки предназначены для отвода дождевых и талых вод с крыш зданий. Необходимость организации водостоков определяется тем, что замачивание ограждающих конструкций зданий отрицательно влияет на их теплотехнические и прочностные характеристики.

Различают наружные и внутренние организованные водостоки.

Наружные водостоки состоят из приемных воронок и вертикальных водостоков, расположенных снаружи здания. К недостаткам наружных водостоков относятся возможность образования наледей в приемных воронках и стояках при чередовании в холодный период года промежутков с положительными и отрицательными температурами наружного воздуха, затрудненность отвода вод с плоских крыш при большой ширине зданий, подверженность коррозии элементов водостоков. Серьезным недостатком наружных водостоков является то, что сточные воды с кровли отводятся на территорию, прилегающую к зданию. Это может вызывать насыщение влагой грунта около фундамента и замачивание основания здания, что особенно опасно при просадочных грунтах. Устранить данное явление возможно путем отвода атмосферных вод по лоткам, однако это не всегда возможно.

Внутренние водостоки

Внутренние водостоки включают восточные воронки, заделываемые в конструкцию крыши, стояки, расположенные внутри здания, и выпуски, по которым атмосферные воды отводятся из здания. Размещение стояков в отапливаемых помещениях предотвращает замерзание атмосферных вод и значительно повышает надежность работы внутренних водостоков по сравнению с наружными.

Схема устройства внутренних водостоков приведена на рис. 4.11.1.

 4.11

Рис. 4.11.1. Схема внутренних водостоков здания.

1 – водосточная воронка; 2 – стояк; 3 – упор; 4 – выпуск;  5 – колодец на наружной водосточной или общесплавной сети.



 Атмосферные воды с кровли здания поступают в водосточную воронку 1, затем в стояк 2, выводятся из здания по выпуску 4 и поступают в колодец дождевой или общесплавной системы водоотведения города.

При отсутствии в районе застройки сети дождевой канализации выпуск дождевых вод из внутренних водостоков выполняют открыто на отмостку, рис. 4.11.2, или в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.



4.11

Рис. 4.11.2. Схема выпуска дождевых вод на отмостку здания.

1 – водосточный стояк; 2 – ревизия; 3 – бетонный упор; 4 - тепловая изоляция; 5 – выпуск; 6 – отмостка.



Количество водосточных воронок, размещаемых на кровле здания определяется расчетом и учетом рельефа кровли, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

Водосточная воронка для неэксплуатируемой кровли показана на рис. 4.11.3, для эксплуатируемой – на рис. 4.11.4.



4.11

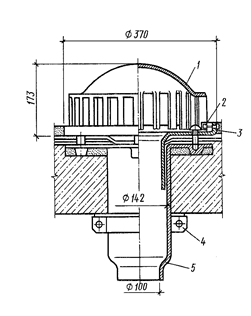

Рис. 4.11.3. Разрез водосточной воронки для неэксплуатируемой кровли.

                 1 – колпак; 2 – гайка для крепления воронки; 3 – прижимное  кольцо;

4 – хомут; 5 – сливной патрубок.



 4.11

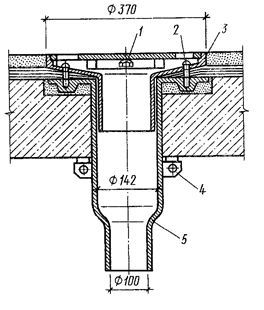

Рис. 4.11.4. Разрез водосточной воронки для эксплуатируемой кровли.

1 – приемная решетка; 2 – гайка; 3 – прижимное кольцо; 4 – хомут;

5 – сливной патрубок.
