3.6. Схемы сетей водоотведения.

При выборе схемы трассировки  сетей водоотведения по территории населенных мест определяющую роль играет рельеф территории.

Если территория города имеет плавный рельеф с понижением к водоему, то применяется пересеченная схема, особенностью которой является трассирование коллекторов в направлении, перпендикулярном реке и их перехвате главным коллектором, проложенным вдоль реки. Системы, представленные на рис. 3.5.1 – 3.5.3, имеют пересеченную схему сетей водоотведения.

При круто падающем рельефе застройки в направлении реки применяют параллельную схему, рис. 3.6.1. В этом случае районные коллекторы 1 прокладываются в направлении, параллельном реке, а городской 2 – в перпендикулярном направлении. Целесообразность применения данной схемы заключается в предотвращении возрастания скоростей сточных вод в районных коллекторах выше критических значений, способных вызвать разрушения трубопроводов.

3.6

Рис. 3.6.1. Параллельная схема сетей водоотведения.

1 – районные коллекторы; 2 – городской коллектор.

I, II, III – бассейны водоотведения.





В том случае, если рельеф местности имеет ярко  выраженный характер в направлении реки и затруднена организация самотечного движения сточных вод в пониженной части территории застройки,  применяется зонная схема, рис. 3.6.2.

3.6

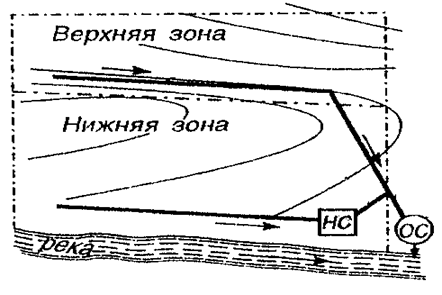

Рис. 3.6.2. Зонная схема сети водоотведения.

При этой схеме территория водоотведения разбивается на две зоны – верхнюю и нижнюю. В каждой зоне устраивается собственная сеть коллекторов, аналогичная пересеченной схеме. Сточные воды на очистные сооружения из перехватывающего коллектора верхней зоны поступают самотеком, а из перехватывающего коллектора нижней зоны подаются насосной станцией.

Радиальная схема, рис. 3.6.3, применяется при сложном рельефе, большой территории водоотведения и наличии двух и более очистных сооружений.



3.6

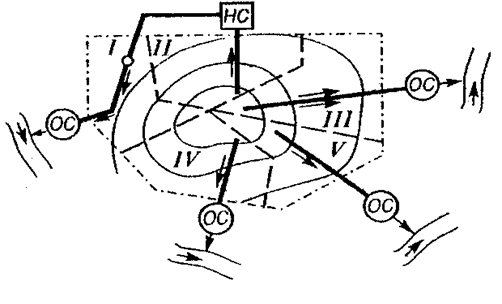

Рис. 3.6.3. Радиальная схема сети водоотведения.

I, II, III, IV, V – районы водоотведения.



При радиальной схеме осуществляется децентрализованное водоотведение и очистка сточных вод с различных территорий города.
