3.5. Классификация систем водоотведения поселений.

Наружная уличная сеть, насосные станции, очистные сооружения и устройства для выпуска очищенных вод в водоем образуют систему водоотведения поселения.

В зависимости от вида наружной сети водоотведения системы водоотведения  подразделяются на:

- общесплавную;

- полную раздельную;

- полураздельную;

- неполную раздельную;

- комбинированную.

 Схема общесплавной системы водоотведения представлена на рис. 3.5.1.





3.5

Рис. 3.5.1. Схема общесплавной системы водоотведения города.

1 – уличные коллекторы бытовой и дождевой сети; 2 – районные (бассейновые) коллекторы; 3 – главный городской коллектор; 4 – напорный районный коллектор; 5 – аварийный выпуск; 6 – напорный коллектор от главной насосной станции к очистным сооружениям; 7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы. ПП – промышленное предприятие; РНС – районная насосная станция; ГНС – главная насосная станция; ОС – очистные сооружения.



В общесплавной системе водоотведения бытовые, атмосферные и условно чистые производственные сточные воды сплавляются по единой коллекторной сети.

Обеспечение самотечного движения сточных вод требует прокладки трубопроводов наружной сети с уклоном в сторону движения сточных вод. Поэтому территория города разбивается на районы водоотведения, границами которых являются линии водоразделов 8. Бытовые сточные воды от зданий и атмосферные сточные воды от ливнеприемников и систем ливневого отведения зданий поступают в уличные коллекторы 1, по которым самотеком поступают в районные коллекторы 2, проложенные на пониженных участках рельефа каждого района водоотведения. К уличным или районным коллекторам  присоединяются также системы водоотведения условно чистых производственных сточных вод промышленных предприятий (ПП) и системы отвода атмосферных вод с их территории. Уличные и районные коллекторы прокладываются с уклоном в сторону движения сточных вод. При наличии в районе водоотведения пониженных участков, в нижних точках данных участков устраиваются районные насосные станции (РНС), к которым сточные воды поступают самотеком, а после которых подаются по напорным районным коллекторам 4 к вышерасположенным районным самотечным коллекторам. Все районные коллекторы объединяются в главный городской коллектор 3, по которому сточные воды самотеком поступают на главную насосную станцию (ГНС), после чего по напорному коллектору 6 подаются на очистные сооружения (ОС) системы водоотведения города. Очищенные сточные воды сбрасываются в водоем через устройство выпуска сточных вод 7. Для аварийного выпуска неочищенных сточных вод в водоем при авариях на ГНС или ОС предусматривается аварийный выпуск сточных вод 5.

Основным недостатком общесплавной системы водоотведения являются большие затраты на ее устройство, обусловленные тем, что все коллекторы системы, ее насосные станции и очистные сооружения предназначаются для пропуска суммарного объема бытовых, атмосферных и условно чистых производственных сточных вод.

Как было отмечено выше, расчетный расход сточных вод общесплавной системы наблюдается только в периоды интенсивных ливней, поэтому в остальное время общесплавная система работает только на часть своей пропускной способности. Кроме того, в периоды отсутствия дождей наблюдается низкий уровень заполнения  коллекторов системы, что отрицательно сказывается на гидравлическом режиме работы сети.

При полной раздельной системе водоотведения, рис. 3.5.2, устраиваются разные коллекторы для транспортировки бытовых и атмосферных сточных вод. При этом, подземными устраивают как коллекторы бытовых, так и коллекторы атмосферных сточных вод.



3.5

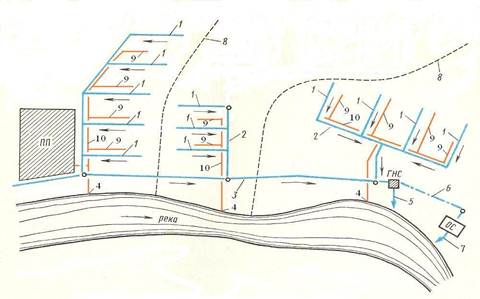

Рис. 3.5.2. Схема раздельной системы водоотведения города.

1 – уличные коллекторы бытовой сети; 2 – районные (бассейновые) коллекторы бытовой сети; 3 – главный городской коллектор бытовой сети; 4 – выпуск атмосферных сточных вод в водоем; 5 – аварийный выпуск бытовых сточных вод; 6 – напорный коллектор от главной насосной станции к очистным сооружениям; 7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы; 9 – уличные коллекторы дождевых сточных вод; 10 - районные коллекторы дождевых сточных вод.



Устройство раздельной системы водоотведения требует меньших затрат по сравнению с общесплавной системой, так как главный городской коллектор, главная насосная станция и очистные сооружения проектируются на расчетный расход бытовых сточных вод города, что значительно снижает стоимость системы по сравнению с общесплавной. Однако выпуск неочищенных атмосферных вод в водоем ухудшает санитарные и водоохранные характеристики данной системы.

Полураздельная система, рис. 3.5.3, отличается от полной раздельной тем, что в местах пересечения коллекторов дождевой сети с главным коллектором бытовых стоков устанавливают водосбросные камеры (ливнепропускные колодцы).

3.5

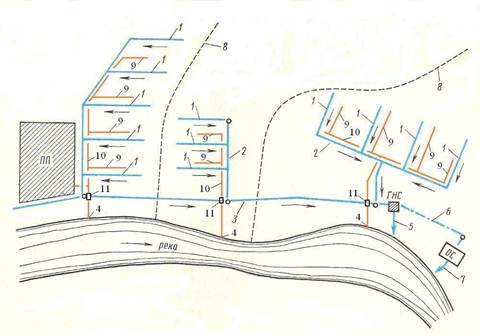

Рис. 3.5.3. Схема полураздельной системы водоотведения города.

1 – уличные коллекторы бытовой сети; 2 – районные (бассейновые) коллекторы бытовой сети; 3 – главный городской коллектор бытовой сети; 4 – выпуск очищенных атмосферных сточных вод в водоем; 5 – аварийный выпуск бытовых сточных вод; 6 – напорный коллектор от главной насосной станции к очистным сооружениям; 7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы; 9 – уличные коллекторы дождевых сточных вод; 10 - районные коллекторы дождевых сточных вод; 11 – ливнепропускные колодцы.



Такое решение позволяет перепускать первые, наиболее загрязненные поступления дождевых или талых вод, в коллектор бытовых сточных вод с последующей их транспортировкой на очистные сооружения. Поэтому санитарные характеристики полураздельной системы лучше, чем полной раздельной.

Из всех разновидностей раздельных систем водоотведения, наиболее совершенной в санитарном и водоохранном отношении является полная раздельная система с очистными сооружениями атмосферных сточных вод,   рис. 3.5.4, которая предусматривает очистку всех атмосферных и условно чистых производственных сточных вод перед их сбросом в водоем.

3.5

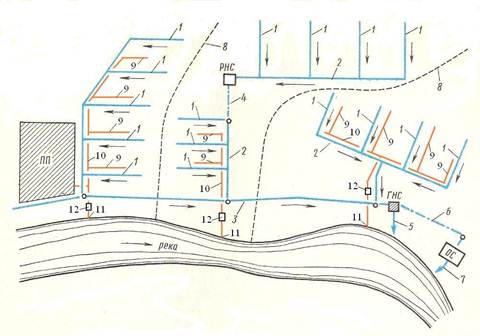

Рис. 3.5.4. Схема полной раздельной системы водоотведения города с установками очистки дождевых и условно чистых производственных сточных вод.

1 – уличные коллекторы бытовой сети; 2 – районные (бассейновые) коллекторы бытовой сети; 3 – главный городской коллектор бытовой сети; 4 – районный напорный коллектор бытовых сточных вод; 5 – аварийный выпуск бытовых сточных вод; 6 – напорный коллектор от главной насосной станции к очистным сооружениям; 7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы; 9 – уличные коллекторы дождевых сточных вод; 10 - районные коллекторы дождевых сточных вод; 11 – выпуск очищенных дождевых сточных вод; 12 – установки очистки дождевых сточных вод.



Неполная раздельная система водоотведения отличается от полной раздельной системы тем, что дождевые и условно-чистые производственные сточные воды отводятся в водоем без очистки по открытым лоткам, кюветам или канавам. Как правило, устройство неполной раздельной системы является начальным этапом последующего строительства полной раздельной системы.

Данная система водоотведения сочетает экономические и эксплуатационные преимущества раздельной системы водоотведения с высокими санитарными и природоохранными характеристиками.

При комбинированной системе водоотведения различные районы города обслуживают разные системы водоотведения, например, общесплавная, полураздельная или раздельная.

Часто комбинированная система образуется при реконструкции общесплавной системы и выделении ее коллекторов только для транспортировки бытовых сточных вод, а для дождевых сточных вод предусматривается строительство самостоятельных коллекторов. Так как процесс реконструкции системы отведения весьма затратен и продолжителен по времени, то на территории города, в разных его частях, одновременно функционируют различные системы, совокупность которых называют комбинированной системой водоотведения.
