3.4. Дворовая (внутриквартальная) сеть.

Дворовая (внутриквартальная) сеть водоотведения, рис. 3.4.1, предназначена для самотечной транспортировки сточных вод от здания до коллектора уличной сети.



3.4

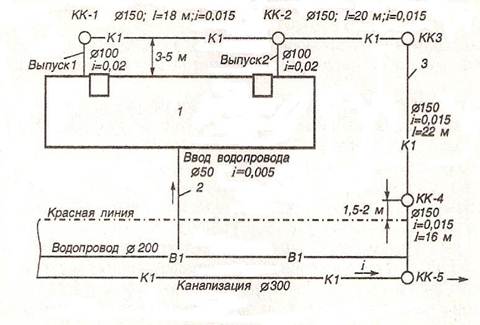

Рис. 3.4.1. Схема дворовой сети водоотведения.

1 – жилой дом; 2 – ввод водопровода; 3 – дворовая сеть водоотведения. КК-1,КК-2 - колодцы дворовой сети; КК-3 – поворотный колодец; КК-4 - контрольный колодец; КК-5 – колодец уличной сети.



Все выпуски из здания присоединяются к колодцам дворовой сети, в местах ее поворотов устраиваются поворотные колодцы. На участке присоединения дворовой сети к уличной сети водоотведения на расстоянии около 1,5 м от красной линии предусматривается контрольный колодец. Дворовая сеть присоединяется к колодцу уличной сети водоотведения, которая является одним из основных элементов системы водоотведения поселения.
