3.3. Внутридомовая сеть водоотведения.

Назначением внутридомовой сети является прием сточных вод от санитарных приборов и их транспортировка за пределы здания. Устройство внутридомовой сети подробно рассматривается в разделе «Внутренний водопровод и водоотведение зданий». Общее представление об устройстве внутренней сети водоотведения можно получить по рис. 3.3.1. Бытовые сточные воды от санитарных приборов 1 (ванн, умывальников, унитазов, моек и др.) последовательно поступают в отводные трубы 2, стояк 3, выпуск 4 и в колодец дворовой канализации 5. Ревизии 6 и прочистки 7 предназначаются для устранения засоров канализационной сети на стояках, отводных трубах и выпусках. Для вентиляции сети предусмотрено устройство вытяжной части стояка 8.

3.3

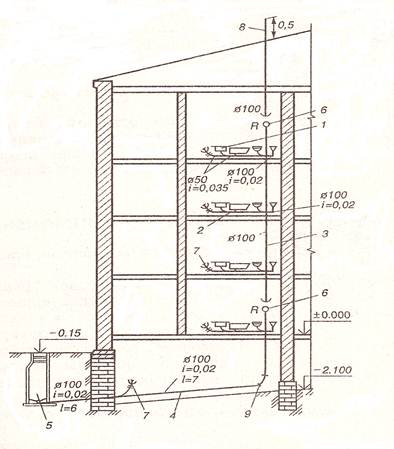

Рис. 3.3.1. Внутренняя канализация жилого дома.

1 – санитарные приборы; 2 – отводные трубы; 3 – стояк; 4 – выпуск; 5 – колодец дворовой канализации; 6 – ревизия; 7 – прочистка; 8 - вытяжная часть стояка; 9 – отвод.
