2.8. Водозаборные сооружения.

 Сооружения для приема воды из поверхностных источников

Водозаборные сооружения предназначены для приема воды из источника.

Выбор типа водозаборного сооружения и его размещение зависят от гидрологических характеристик и характера источника. Место водозабора должно отвечать следующим требованиям:

- располагаться на кратчайшем расстоянии от потребителя (городской застройки и промпредприятий);

- выше по течению реки от города, промышленных предприятий и других потенциальных источников загрязнения воды;

- находиться на устойчивом участке реки, вне зон интенсивного движения судов, образования донных наносов и ледяных заторов;

- обеспечивать возможность устройства зон санитарной охраны водозабора.

В системах водоснабжения городов наибольшее распространение получили водозаборные сооружения берегового и руслового типов.

Водозаборные сооружения берегового типа устраивают при крутом береге реки, ее значительной глубине в месте водозабора и устойчивых грунтах в основании берега. Они бывают двух видов: раздельные, рис. 2.8.1,   и совмещенные, рис. 2.8.2.

При раздельном водозаборном сооружении берегового типа на склоне берега располагается водоприемный железобетонный колодец, который по фронту имеет не менее двух секций, каждая из которых разделена на приемную 1 и всасывающую 2 камеры. Каждая всасывающая камера соединяется всасывающей трубой 3 с насосами 4. Вода из реки поступает в приемную камеру через окна, оборудованные с наружной стороны съемными решетками. Насосная станция 1 подъема конструктивно отделена от берегового колодца.

.

2.8

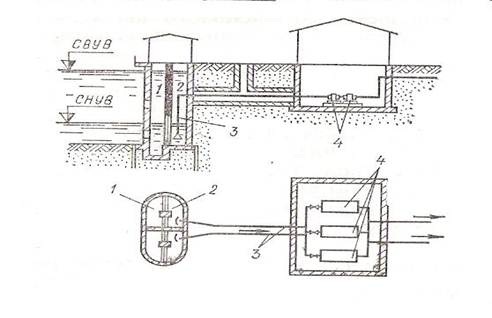

Рис. 2. 8.1.  Схема берегового водозабора  раздельного вида. 1- приемная камера; 2 - всасывающая камера; 3 - всасывающий трубопровод; 4 - насосы  насосной станции 1 подъема



2.8

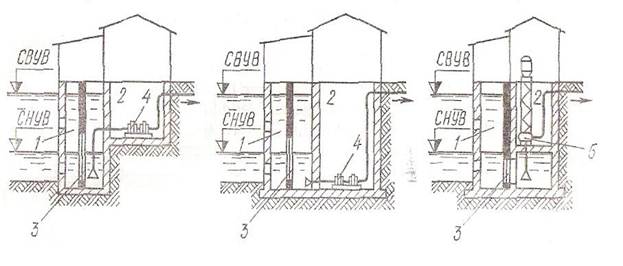

Рис. 2.8.2.  Водозаборные сооружения берегового типа, совмещенные с насосными станциями. 1- водоприемная камера; 2 – насосный зал; 3 – водоприемная сетка; 4 – горизонтальный центробежный насос; 5 – вертикальный центробежный насос.



Совмещенные водозаборы, устраивают с общим основанием для водоприемного колодца и насосной станции.

Водозаборные сооружения руслового типа, рис. 2.8.3, устраивают при:

- неустойчивых грунтах в основании берега;

-малой глубине у берега в месте водозабора;

- незначительности донных наносов.

2.8

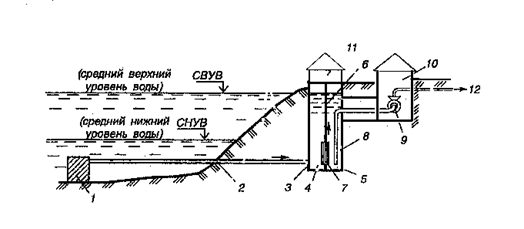

Рис. 2.8.3. Водозабор руслового типа. 1 – оголовок; 2 – самотечные трубы;  3 – береговой колодец; 4 – приемная камера; 5 – всасывающая камера; 6 - перегородка; 7 – съемная сетка; 8 – всасывающий патрубок; 9 – центробежный насос; 10 – насосная станция первого подъема; 11 – павильон; 12 – напорные водоводы.



Русловой водозабор состоит из оголовка 1, самотечных труб 2, берегового колодца 3 и насосной станции 4. Вода из реки поступает через оголовок и самотечные трубы в береговой колодец и далее в насосную станцию.

При неблагоприятных гидрологических условиях в месте водозабора устраивают ковши из которых производится забор воды.

Зоны санитарной охраны поверхностных источников.

Возможность загрязнения источника водоснабжения приводит к необходимости проведения специальных водоохранных мероприятий, направленных на предотвращение загрязнения воды и ухудшения ее качества в месте водозабора, а также контроль состояния источника водоснабжения и условий работы водопроводных сооружений. Для этого организуются зоны санитарной охраны источника водоснабжения, состоящие из трех поясов, границы которых устанавливаются СНиП.

Первый пояс зоны охраны источника водоснабжения охватывает территорию, непосредственно примыкающую к водозабору,  и является зоной строгого санитарного контроля.

Границы первого пояса зоны поверхностного источника водоснабжения устанавливаются на расстояниях от водозабора:

- для рек:

· вверх по течению — не менее 200 м;

· вниз по течению — не менее 100 м;

· по прилегающему к водозабору берегу — не менее 100 м от уреза воды;

· в направлении к противоположному берегу: при ширине водотока менее 100 м — вся акватория и противоположный берег шириной 50 м от уреза воды при летне-осенней межени и при ширине водотока более 100 м — полоса акватории шириной не менее 100 м;

· на водозаборах ковшевого типа в границы первого пояса включается вся акватория ковша и территория вокруг него полосой не менее 100 м;

- для водоемов (водохранилище, озеро):

· по акватории во всех направлениях — не менее 100 м;

· по прилегающему к водозабору берегу — не менее 100 м от уреза воды.

Территория первого пояса зоны поверхностного источника водоснабжения должна быть спланирована, огорожена, озеленена и оборудована сторожевой  сигнализацией. Границы акватории первого пояса зоны обозначаются предупредительными наземными знаками и буями.

 На территории первого пояса зоны запрещаются:

- все виды строительства, за исключением реконструкции или расширения основных водопроводных сооружений;

- размещение жилых и общественных зданий, проживание людей, в том числе работающих на водопроводе;

- выпуск в поверхностные источники сточных вод, купание, водопой и выпас скота, стирка белья, рыбная ловля, применение для растений ядохимикатов и удобрений;

Все производственные здания, находящиеся на территории первого пояса должны быть канализованы с отведением сточных вод в систему бытовой или производственной канализации, отведение поверхностных вод организуется за пределы первого пояса.

В пределах второго пояса зоны охраны регулируется отведение территорий для поселений, лечебно-профилактических и оздоровительных учреждений, промышленных и сельскохозяйственных объектов и их благоустройство с устройством водоснабжения и канализации зданий, отводом загрязненных поверхностных сточных вод и проведением других мероприятий по защите источника водоснабжения от загрязнения.

Во втором поясе зоны поверхностного источника водоснабжения запрещается:

- загрязнение территорий нечистотами, мусором, промышленными отходами ;

- размещение складов горюче-смазочных материалов, ядохимикатов и минеральных удобрений и других объектов, которые могут вызвать химические загрязнения источника водоснабжения;

- размещение кладбищ, скотомогильников, животноводческих и птицеводческих предприятий и других объектов, которые могут вызвать микробные загрязнения источников водоснабжения;

- применение удобрений и ядохимикатов.

В пределах второго пояса зоны поверхностного источника водоснабжения допускаются: птицеразведение, стирка белья, купание, туризм, водный спорт, устройство пляжей и рыбная ловля в установленных местах.

Границы второго пояса зоны реки устанавливаются:

· вверх по течению – исходя из времени протекания воды от границы пояса до водозабора 3 - 5 суток в зависимости от климатического района:

· вниз по течению — не менее 250 м;

· боковые границы — на расстоянии от уреза воды  500 - 1000 м,  в зависимости от рельефа местности.

Границы третьего пояса зоны поверхностного источника водоснабжения должны быть вверх и вниз по течению водотока или во все стороны по акватории водоема такими же, как для второго пояса; боковые границы — по водоразделу, но не более 3—5 км от водотока или водоема.

В пределах третьего пояса проводятся те же мероприятия по регулированию отвода земель и благоустройству объектов, что и для второго пояса.

Сооружения для забора подземных вод.

Выбор типа водозаборного сооружения зависит от глубины залегания вод, мощности водоносного пласта, наличия напора воды в нем и ряда других факторов.

 В практике водоснабжения нашли применение следующие основные типы водозаборных сооружений: шахтные и трубчатые колодцы, горизонтальные водозаборы, лучевые водозаборы.

 Шахтные колодцы применяют для забора воды из безнапорных водонесущих пластов неглубокого залегания. Для систем централизованного водоснабжения устраивают несколько одновременно действующих колодцев, расположенных перпендикулярно направлению потока грунтовых вод. Подача воды из колодцев осуществляется в сборный колодец сифонными трубами или при помощи погружных насосов. Из сборного колодца вода забирается насосной станцией второго подъема и, при отсутствии необходимости ее очистки и обеззараживания, подается в водопроводную сеть.

Трубчатые колодцы (скважины) устраивают для забора безнапорных и напорных вод из водоносных пластов глубокого залегания. Их отличительной особенностью является малый диаметр и значительная глубина.

Горизонтальные водозаборы используются при глубине залегания водоносного пласта до 8 метров. Они представляют собой дренажные трубы, расположенные в нижней части водоносного пласта, объединенные в сборный колодец.

Лучевой водозабор используется для забора подрусловых и подземных вод из водоносных пластов, расположенных на глубине до 20 метров. Данный водозабор относится к инфильтрационному типу. Вода собирается горизонтально расположенными дренажными трубами, радиально присоединенными к сборному колодцу.

Зоны санитарной охраны подземных водозаборов.

Границы первого пояса зоны подземного источника водоснабжения устанавливаются от одиночного водозабора (скважина, шахтный колодец) или от крайних водозаборных сооружений группового водозабора на расстояниях:

30 м при использовании защищенных подземных вод;

50 м при использовании недостаточно защищенных подземных вод.

В границы первого пояса зоны инфильтрационных водозаборов следует включать прибрежную территорию между водозабором и поверхностным источником водоснабжения, если расстояние между ними менее 150 м.

Для подрусловых водозаборов и участка поверхностного источника, питающего инфильтрационный водозабор, границы первого пояса зоны предусматриваются как для поверхностных источников водоснабжения.
