2 7 структура и схема системы водоснабжения поселения

2.7. Структура и схема системы водоснабжения поселения.

Система водоснабжения поселения объединяет следующие подсистемы:

- водозаборное сооружение, предназначенное для приема воды из источника водоснабжения;

- станцию очистки и обеззараживания воды, предназначенную для обеспечения требуемого качества воды;

- трубопроводы и насосы, предназначенные для транспортировки воды по элементам и сооружениям системы водоснабжения и подачи ее потребителям;

- резервуары для хранения воды.

Примерная схема водоснабжения города от поверхностного источника водоснабжения представлена на рис. 2.7.1.

2.7

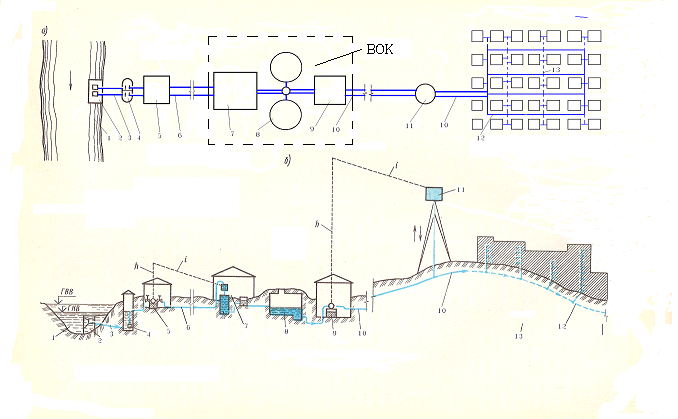

Рис. 2. 7.1. Схема водоснабжения города от поверхностного источника: ВОК – водоочистительный комплекс; 1 – источник водоснабжения; 2 - водозаборное сооружение; 3 – самотечные трубы;  4 -  береговой колодец; 5 – насосная станция первого подъема; 6 – водоводы первого подъема; 7 – станция очистки и обеззараживания воды; 8 – резервуары чистой воды; 9 – насосная станция второго подъема; 10 – водоводы второго подъема; 11 – регулирующий резервуар (водонапорная башня); 12 – магистральные водопроводы; 13- распределительные водопроводы.
