2.14. Принципы водоснабжения промышленных предприятий

На промышленных предприятиях вода используется для технологических нужд (производственное водопотребление), хозяйственно-питьевого потребления и пожаротушения.

Системы производственного водоснабжения разделяют по способам использования воды на прямоточные и оборотные.

Схема прямоточного водоснабжения предприятия приведена на рис. 2.14.1.

2.14

Рис. 2.14.1. Схема прямоточного водоснабжения предприятия. 1 – цехи предприятия; 2 – сеть производственного водоснабжения; 3 – очистные сооружения; 4 – насосная станция; 5 – водозаборное сооружение; 6 – жилой район; 7 – сеть хозяйственно-питьевого водопровода.





Вода для производственных целей забирается из реки и насосами производственной системы водоснабжения, установленными в насосной станции 4, подается по сети производственного водоснабжения 2 в цехи 1 предприятия.

Хозяйственно-питьевое водоснабжение осуществляется по следующей схеме. Вода забирается из реки, насосами первого подъема, подается на очистные сооружения 3, после чего насосами системы хозяйственно-питьевого водоснабжения подается в цехи предприятия и жилой район по сети 7.

Схема производственного оборотного водоснабжения, предназначенного для водяного охлаждения технологических аппаратов, приведена на рис. 2.14.2.



2.14

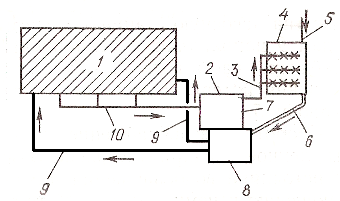

Рис. 2.14.2. Схема оборотного водоснабжения предприятия. 1 – производственный цех; 2 – насосная станция нагретой воды; 3 – напорный трубопровод подачи воды на охлаждение; 4 - сооружения для охлаждения воды; 5 – трубопровод подпитки; 6 – самотечный трубопровод охлажденной воды; 7 – насосная станция нагретой воды; 8 – насосная станция охлажденной воды; 9 – напорный трубопровод охлажденной воды; 10 – самотечный трубопровод нагретой воды.

Первоначально система заполняется водой через водопровод подпитки 5. Насосами охлажденной воды 8 она подается на охлаждение технологических аппаратов, находящихся в цехе 1. Нагретая вода по трубопроводам 10 поступает самотеком к насосной станции 7 и подается насосами по напорному трубопроводу 3 на сооружении охлаждения воды 4. Охлажденная вода по самотечному трубопроводу 6 поступает к насосной станции охлажденной воды 8 и подается на охлаждение агрегатов. Периодически осуществляется компенсация потерь воды через трубопровод подпитки 5.

Оборотное водоснабжение является важнейшим средством рационального использования водных ресурсов, его применение снизить негативное влияние предприятия  на окружающую среду.
