2 10 очистные сооружения водопровода

2.10. Очистные сооружения водопровода.

Использование воды поверхностных источников для водоснабжения поселений требует улучшения ее качества. В практике водоснабжения используется различные методы обработки воды на очистных сооружениях водопровода. Под обработкой понимается не только удаление из воды нежелательных примесей и  ее обеззараживание, но и добавление в воду недостающих ингредиентов. Процессы обработки воды рассмотрим на примере работы станции очистки воды для хозяйственно-питьевых целей, схема которой приведена на рис. 2.10.1.



2.10

Рис. 2.10.1. Схема очистной станции водопровода. 1 – насосная станция первого подъема; 2 – смеситель; 3 – реагентное хозяйство; 4 – камера реакции; 5 – вертикальный отстойник; 6 – фильтры; 7 – установка для выработки обеззараживающего агента; 8 – резервуар чистой воды; 9 – насосная станция второго подъема.



Насосами насосной станции первого подъема 1 вода подается в приемный резервуар смесителя 2, в котором к воде подмешивается раствор реагента, который приготавливается в реагентном хозяйстве 3. Назначение реагента состоит в интенсификации процесса коагуляции (укрупнения взвесей) и их последующего осаждения. В камере реакции 4 в результате взаимодействия реагента с солями, растворенными в воде, протекает процесс хлопьеобразования и осаждения взвесей на хлопьях.

В отстойнике 5 происходит осаждение примесей при малой скорости движения воды, величина которой зависит от конструкции отстойника. В системах водоснабжения городов на станциях очистки воды производительностью более 30000 м3/сут. применяют горизонтальные отстойники. Вертикальные отстойники применяют при производительности станции очистки воды до 5000 м3/сут. Радиальные отстойники предназначены для очистки мутных вод. На станции очистки устанавливают несколько отстойников, работающих по параллельной схеме

Габариты отстойников определяются расчетом.

В фильтрах 6 происходит очистка воды в результате ее фильтрации через слой мелкозернистого материала – кварцевого песка, дробленого антрацита и др. По скорости движения воды в фильтрах они подразделяются на медленные, скорые, и  сверхскорые. Медленные и скорые фильтры делаются открытыми безнапорными, а сверхскорые – закрытыми напорными. На станциях очистки большой производительности применяются скорые и сверхскорые фильтры. Фильтры нуждаются в периодической промывке для удаления загрязнений фильтрующего материала, образовавшихся в результате фильтрации воды.

Процессы обработки воды в отстойниках и фильтрах позволяют наряду с очисткой воды удалить из нее значительную часть бактерий и вирусов.   Оставшуюся часть нейтрализуют в процессе обеззараживания воды.

Различают пять основных способов обеззараживания:

- термический;

- воздействием на воду сильных окислителей;

- ультразвуковым воздействием;

- обработкой ультрафиолетовыми лучами;

- олигодинамия (контактом воды с ионами благородных металлов, например серебра).

На станциях очистки воды большой производительности обеззараживание осуществляется  воздействием на воду сильных окислителей, в качестве которых применяется хлор и озон.

При хлорировании воды необходим длительный не менее 30 минут контакт хлор с водой. Поэтому хлорирование производится в резервуаре чистой воды путем подачи в него хлорной воды, из установки для выработки обеззараживающего агента 7, которая в данном случае называется хлораторной.

При поступлении хлора в воду происходит окисление веществ протоплазмы клеток бактерий, что вызывает их гибель. Хлорирование эффективно против бацилл брюшного тифа, дизентерии, вирусов энцефалита, вибрионов холеры. Недостатком хлорирования является то, что спорообразующие бактерии устойчивы к действию хлора, а также то, что хлор является токсичным газом, что необходимо учитывать при проектировании, строительстве и эксплуатации станции очистки воды. Об эффективности процесса обеззараживания судят по остаточному хлору, концентрация которого не должна превышать допустимых значений.

При озонировании уничтожаются бактерии, споры и вирусы, при этом одновременно с обеззараживанием происходит дезодорация, обесцвечивание воды и устраняются привкусы. Озон, химическая формула О3, получают в озонаторах воздействием на воздух электрического разряда. Озонирование имеет ряд существенных преимуществ перед хлорированием. Нет необходимости строгого контроля за концентрацией озона в воде, так как он является нестойким соединением и его избыток превращается в кислород, озон в отличие от хлора не ухудшает свойств воды, время озононирования в несколько раз меньше чем хлорирования.

Обеззараживание воды ультрафиолетовыми лучами применяют на установках небольшой производительности. Эффект обеззараживания основан на бактерицидном действии ультрафиолетовых лучей с длиной волны 200-290 мкм.

Размещение водоочистительного комплекса.

При выборе площадки для размещения водоочистных сооружений необходимо учитывать следующее. Они могут размещаться непосредственно в месте забора воды или вблизи потребителей. В первом случае водоочистные сооружения вместе с водозаборными сооружениями, насосными станциями первого и второго подъема являются единым комплексом головных сооружений водопровода. Во втором случае в водоочистительный комплекс (ВОК) входят  сооружения по улучшению качества воды, резервуары питьевой воды и насосная станция второго подъема.

Все основные и вспомогательные сооружения станции очистки целесообразно размещать в виде единого комплекса, примерный генеральный план которого представлен на рис. 2.10.2.

2.10

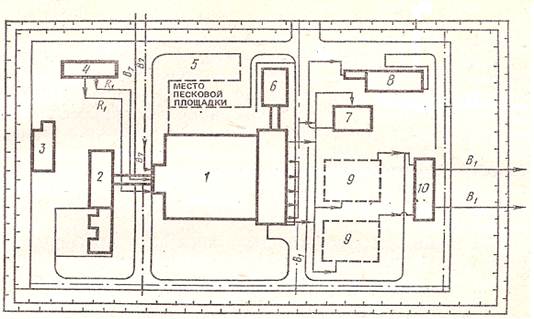

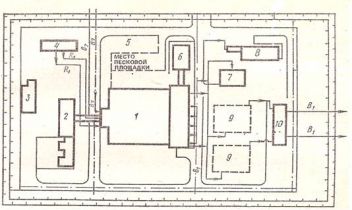

Рис. 2.10.2. Генеральный план водоочистного комплекса. 1 – блок основных сооружений; 2 – реагентное хозяйство; 3 – котельная; 4 – служебный комплекс; 5 – башня промывной воды; 6 – хлораторная; 7 – сооружения оборота промывной воды; 8 – сооружения обработки осадка; 9 – резервуары чистой воды; 10 – насосная станция второго подъема. R1 – трубопроводы для подачи раствора реагентов. В7 – водопроводы от насосной станции первого подъема. В1 – водоводы хозяйственно-питьевого водопровода.

В блоке основных сооружений 1 размещаются смесители, отстойники и фильтры. Хлораторная, совмещенная со складом хлора, по требованиями безопасности размещается в пониженной части территории комплекса на расстоянии не менее 30 метров от блока основных сооружений.

Определяющее влияние на выбор места расположения ВОК оказывает обеспеченность возможности устройства зоны санитарной охраны, наличие подъездов, благоприятный рельеф участка и уровень грунтовых вод.

Для очистных сооружений предусматривается зона санитарной охраны. Граница первого пояса зоны совпадает с ограждением водоочистительного комплекса и предусматривается на расстоянии:

- от стен резервуаров фильтрованной (питьевой) воды, фильтров (кроме напорных), контактных осветлителей с открытой поверхностью воды — не менее 30 м;

- от стен остальных сооружений и стволов водонапорных башен — не менее 15 м.

Территория водоочистного комплекса огораживается и оборудуется охранной сигнализацией.

Размеры земельных участков для станций очистки воды в зависимости от их производительности, тыс.м3/сут, принимаются  не более , га:

до 0,8………………………………1

св. 0,8 до 12……………………….2

 "   12  "   32……………………….3

 "   32  "   80……………………….4

 "   80  "   125……………………...6

 "   125  "   250…………………….12

 "   250  "   400…………………….18

 "   400  "   800…………………….24.
