Технические данные



Большая скорость установки 1000 мТехнические данные/ бригадо-смена

Независимость монтажа от погоды (температуры и влажности)



Долговечность - срок службы не менее 25 лет

Высокая прочность

Выносливость к высоким и низким температурам



Пожаробезопасность при монтаже

Огнестойкость при эксплуатации

Приспособляемость к кровлям любых конструкций

Возможность применения в новом строительстве и при ремонте



Возможность вторичного применения



Высокие эстетические качества

Антискользящая поверхность

15-летняя гарантия производителя



Наименование показателей, единицы измерения

Нормативное значение

метод испытания



Длина, м

20 +2% -0%



ГОСТ 2678-94

Ширина, м

1,0; 2,0



ГОСТ 2678-94

Толщина, мм

1,21+0,05



ГОСТ 2678-94

Разрывная нагрузка, H/50 мм, не менее: - по длине



1100



ГОСТ 2678-94

Относительное удлинение при разрыве, %, не менее: - по длине



15

ГОСТ 2678-94

Прокалывание с увеличением силы на пенопласте плотностью 20 кг/мТехнические данные



350 N

NT Build 336

Водопоглощение через 24 ч, %, по массе, не более

0,3



ГОСТ 2678-94

Водонепроницаемость при давлении 0,5 Мпа в течение 10 мин



Непроницаем

ГОСТ 2678-94

Паропроницаемость



51·10Технические данные g/mТехнические данные·hPa

NT Build 130

Гибкость на брусе с радиусом 5+0,2 мм при температуре не выше -50 °C

Отсутствие расслоений и трещин



ГОСТ 2678-94

Тепловая устойчивость после выдерживания при температуре +80 °C:



продольно, %



-0,2

DIN 53377

поперечно, %

-0,1

DIN 53377

Изменение линейных размеров при Т=70+2,0 °C в течение 6 ч, %



0,5

ГОСТ 2678-94

Группа распространения пламени

Нераспространяющий



РП1

Группа горючести

Слабогорючий



Г1

Группа воспламеняемости

Легковоспламеняемый



В3

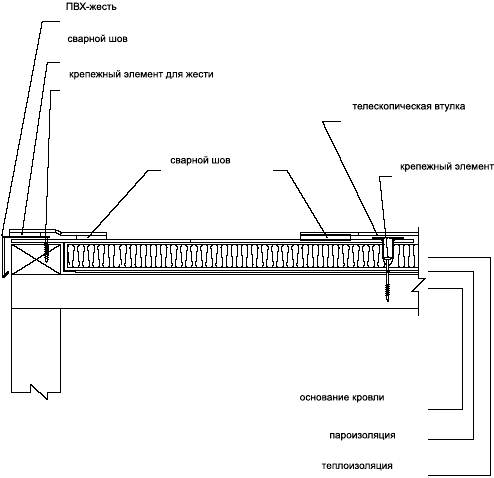

УЗЛЫ Решение карнизного угла без парапета



Технические данные

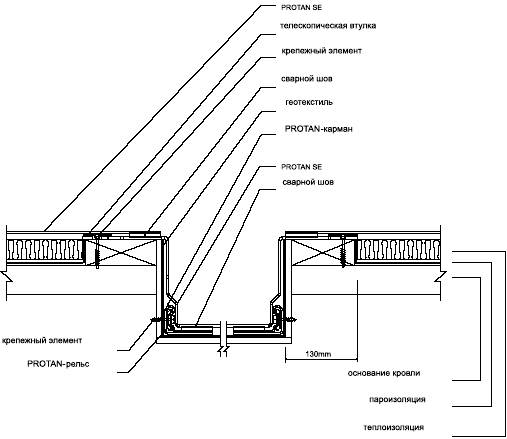

Узел крепления внутреннего желоба



Технические данные

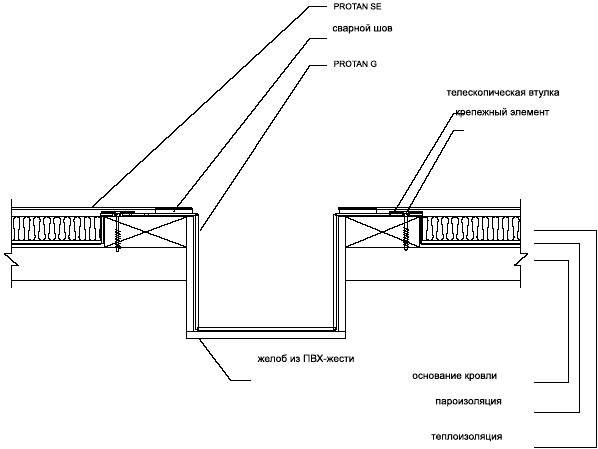

Узел крепления внутреннего желоба из ПВХ-жести



Технические данные

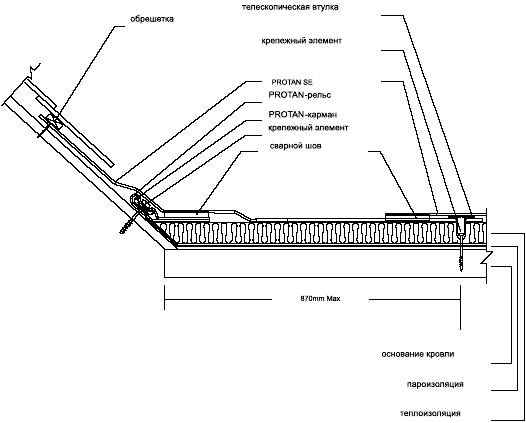

Узел крепления при изменении угла на кровле



Технические данные

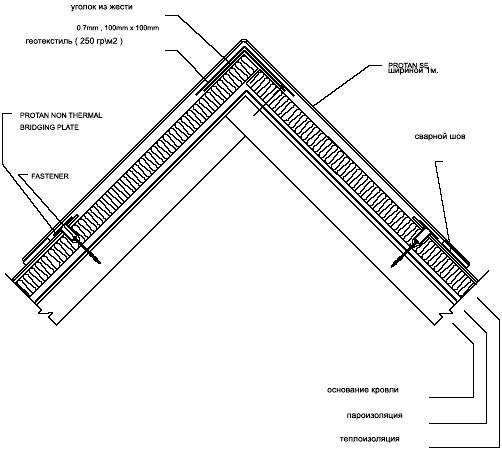

Узел конька кровли



Технические данные

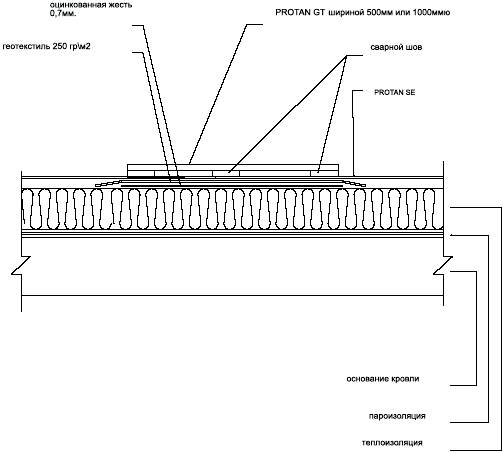

Узел ходовой дорожки (движение средней тяжести)



Технические данные

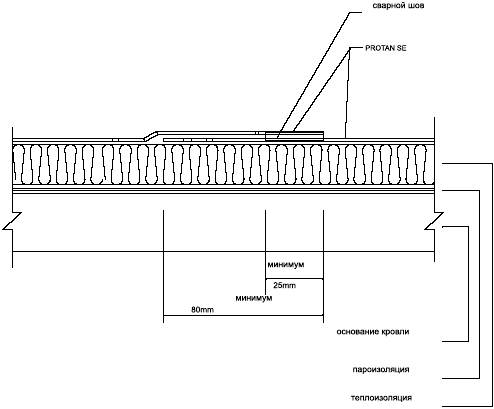

Узел соединения мембраны без креплений



Технические данные

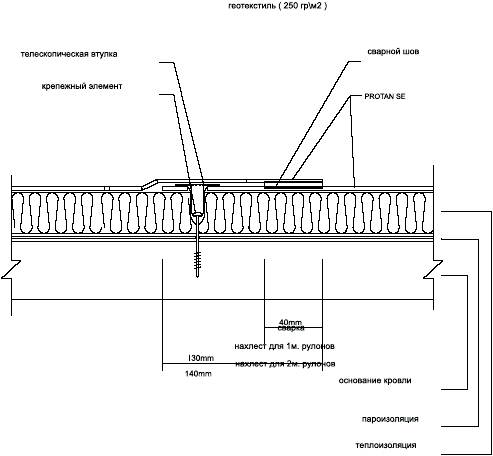

Стандартный узел нахлеста



Технические данные

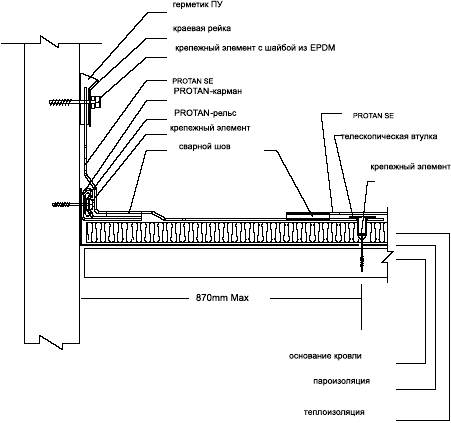

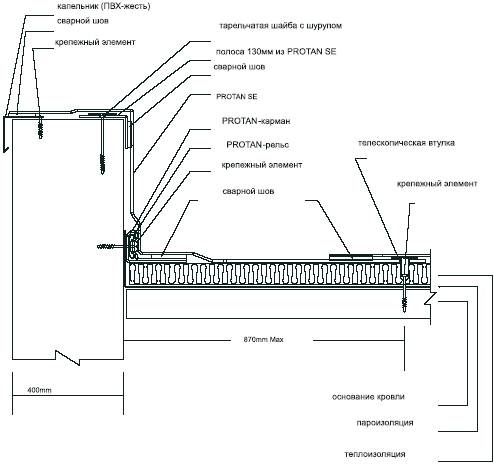

Узел крепления к бетону, кирпичному парапету шириной до 400 мм



Технические данные

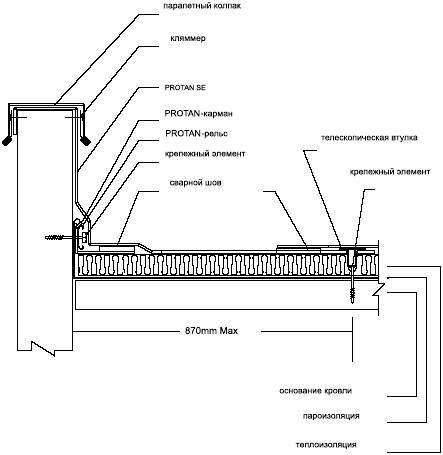

Узел крепления к низкому бетонному (кирпичному парапету) с парапетным колпаком



Технические данные

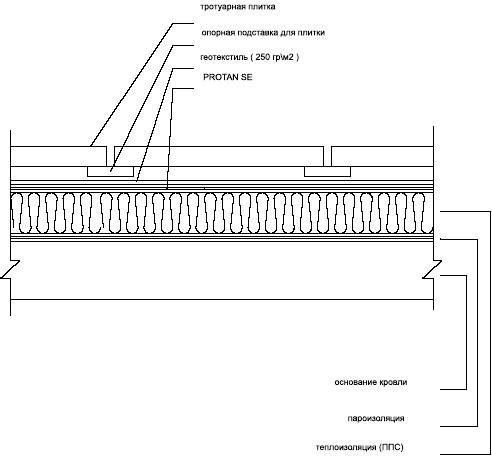

Балластная система, эксплуатируемая с тяжелым движением



Технические данные

Узел завершения на парапете с герметиком



Технические данные

Основание кровли

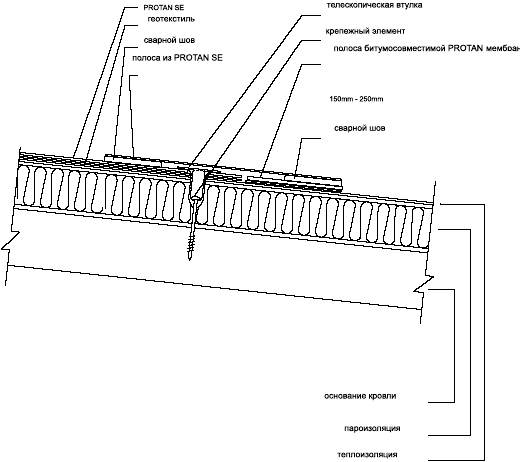

 Узел временного соединения с битумной кровлей



Технические данные

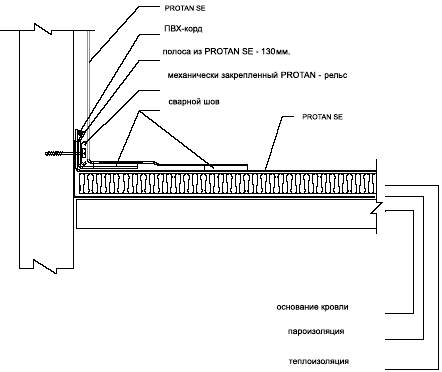

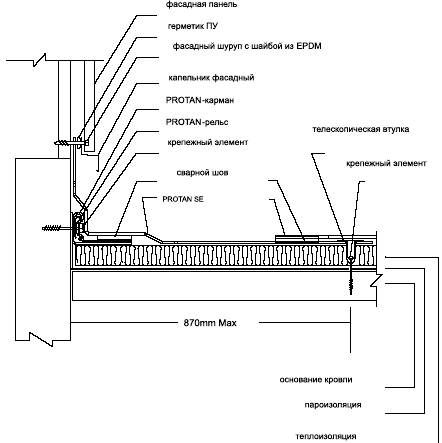

Узел примыкания к фасадной стене



Технические данные

Узел примыкания к зенитным фонарям



Технические данные

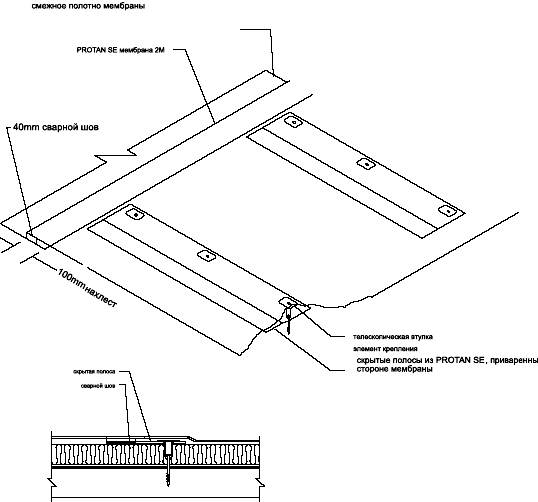

Система креплений через скрытые полосы



Технические данные

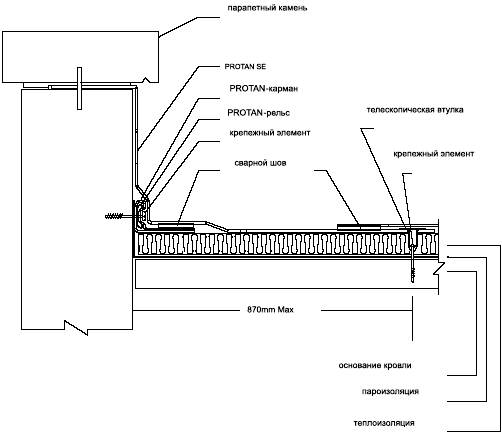

Узел крепления к бетонному (кирпичному) парапету с парапетным камнем



Технические данные

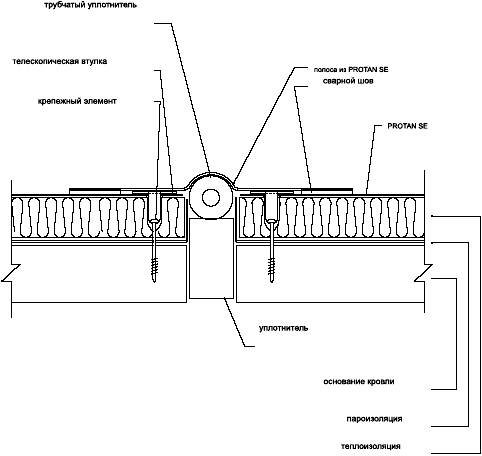

Узел деформационного шва



Технические данные

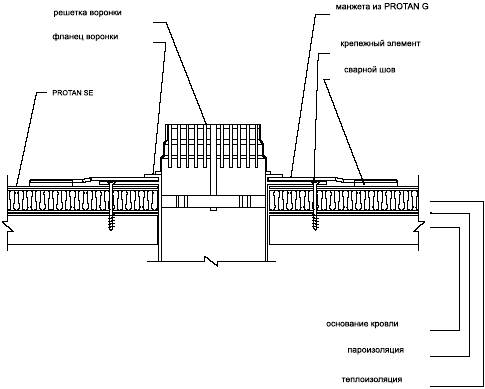

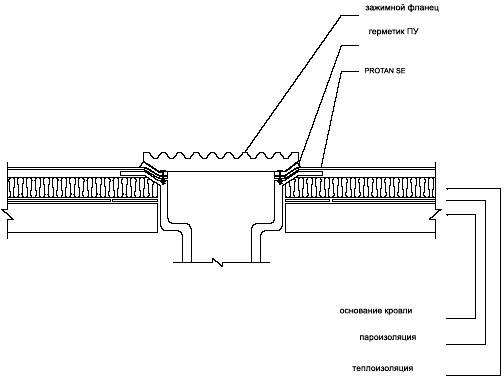

Узел воронки водостока с зажимным фланцем



Технические данные

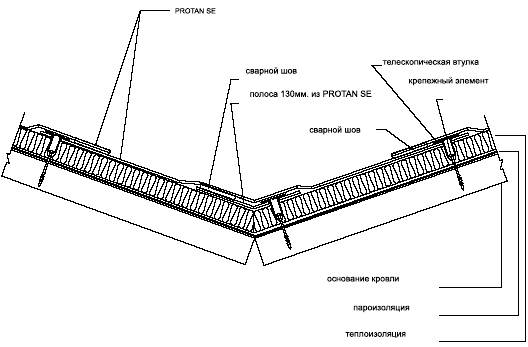

Узел крепления в ендове



Технические данные

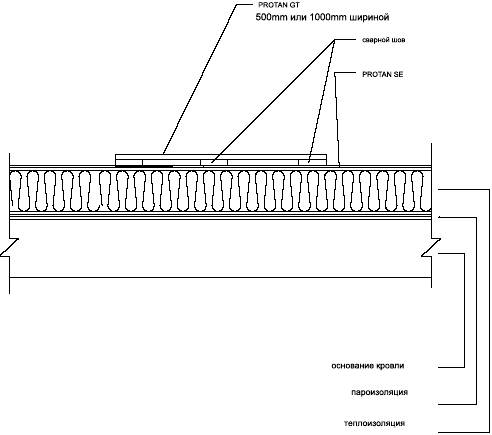

Узел ходовой дорожки (не тяжелое движение)



Технические данные

Альтернативное решение крепления к парапету



Технические данные

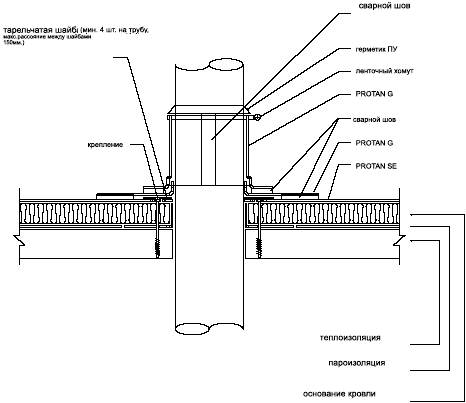

Узел примыкания к трубе (с герметиком)



Технические данные

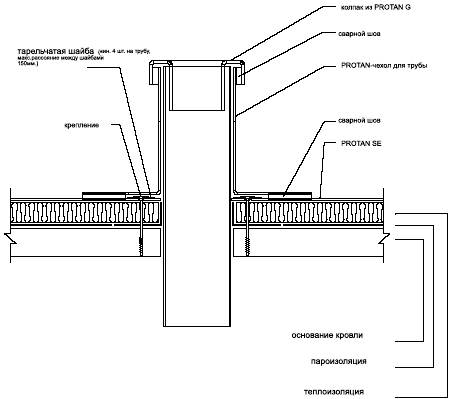

Узел примыкания к трубе с полным обвариванием



Технические данные

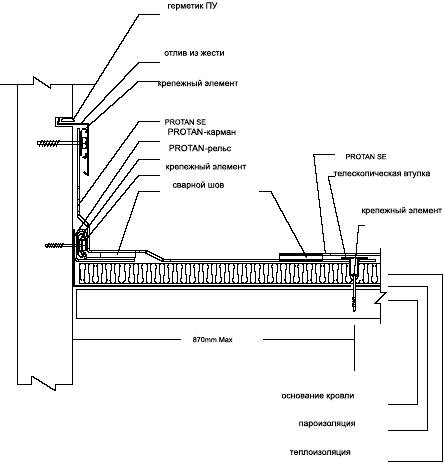

Узел крепления к бетонному (кирпичному) парапету



Технические данные

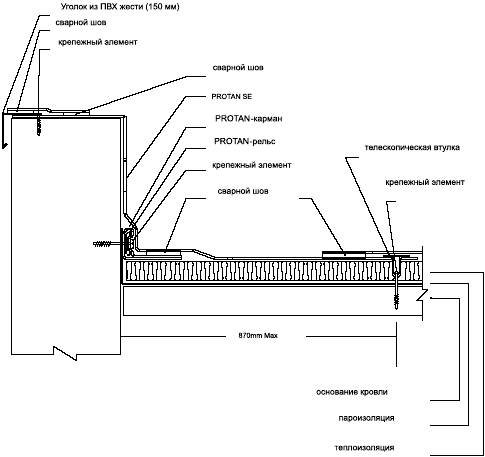

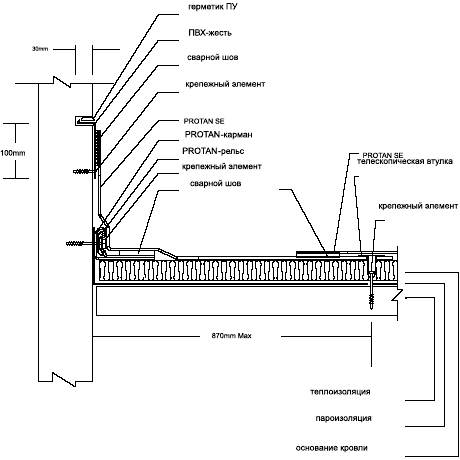

Узел крепления к бетонному (кирпичной) стене с ПВХ-жестью



Технические данные

Узел крепления к бетонной (кирпичному) парапету с оборачиванием и ПВХ-жестью



Технические данные

Узел крепления воронки водостока



Технические данные

Документация ПРОТАН:

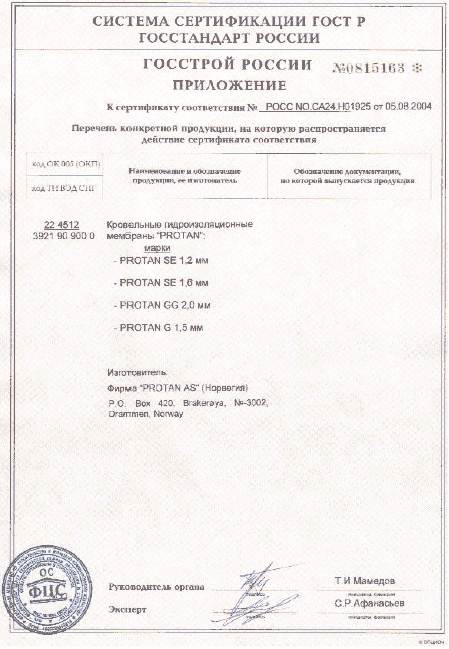

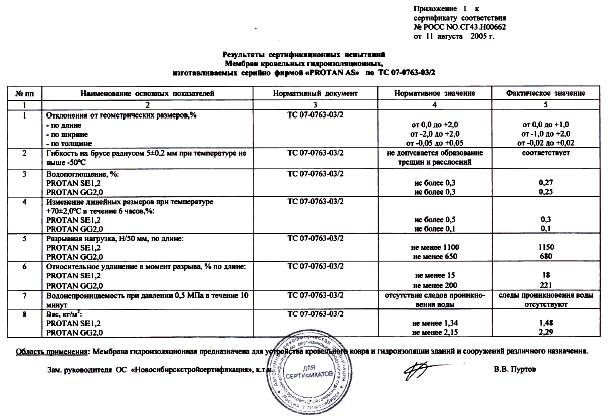

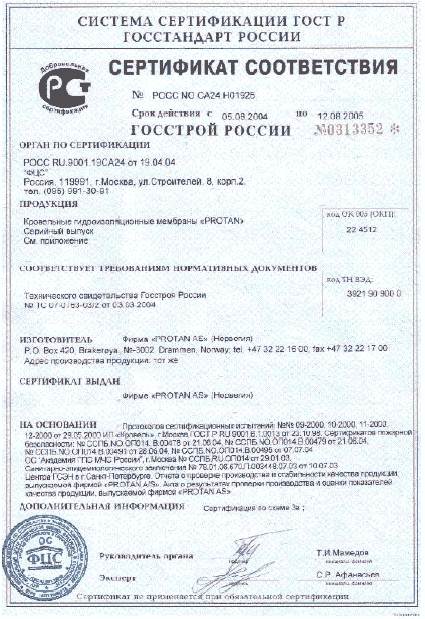

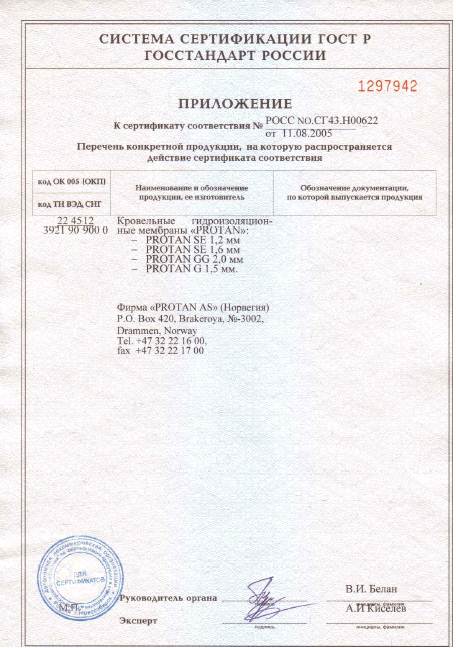

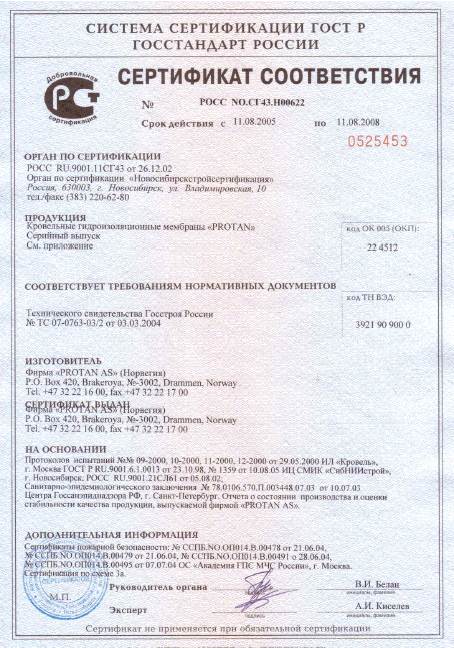

- сертификаты ГОССТРОЯ- техническая оценка

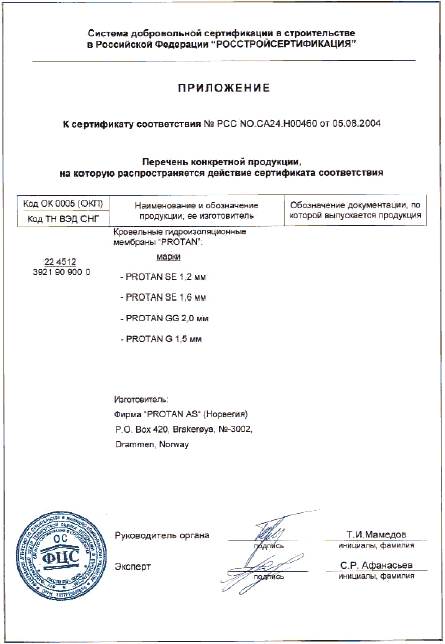

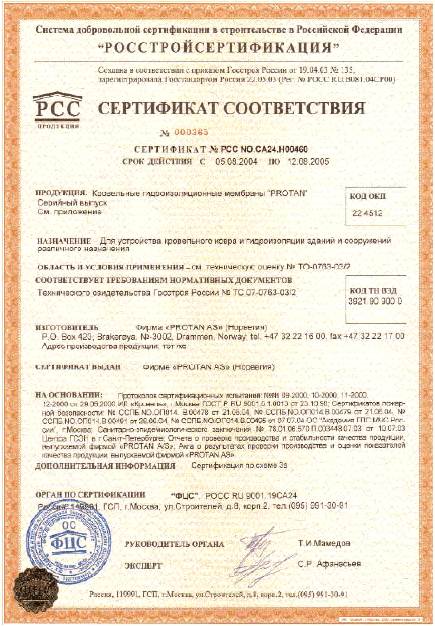

- сертификат РОССТРОЙСЕРТИФИКАЦИИ

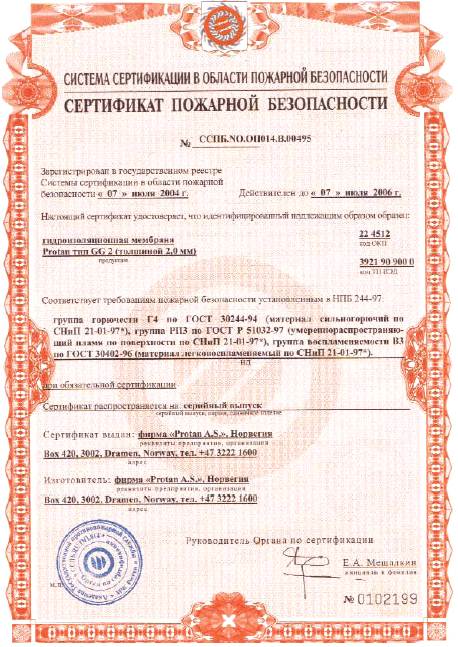

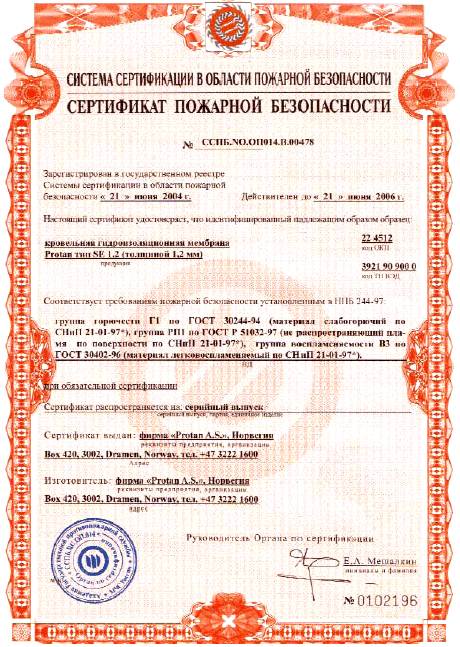

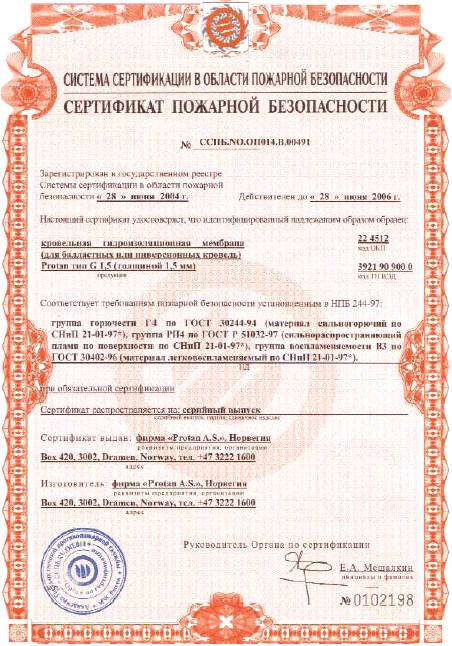

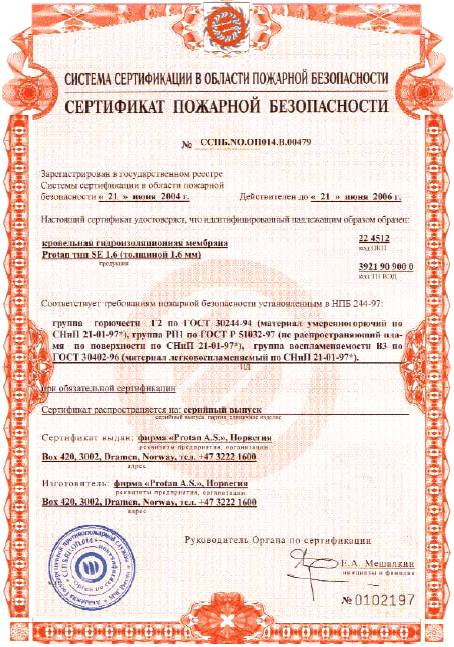

- сертификаты пожарной безопасности

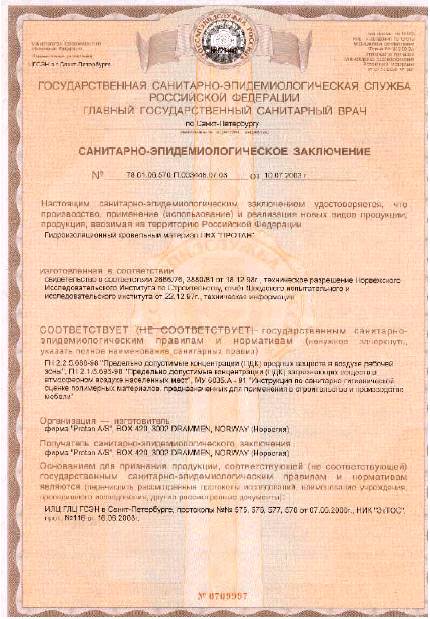

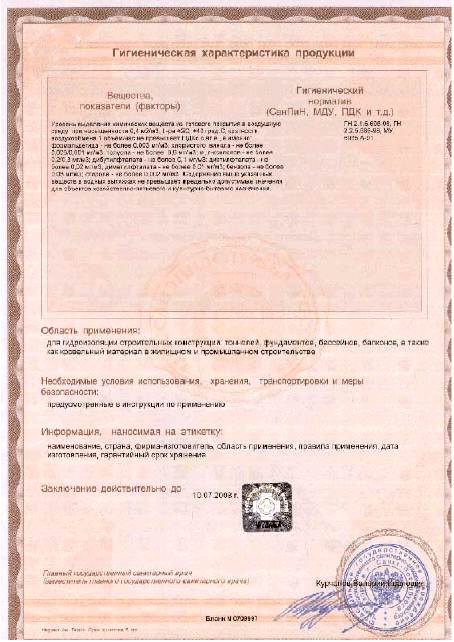

- гигиенические сертификаты

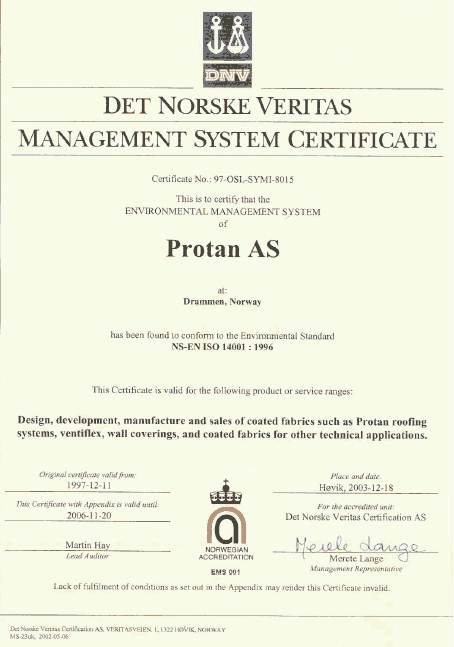

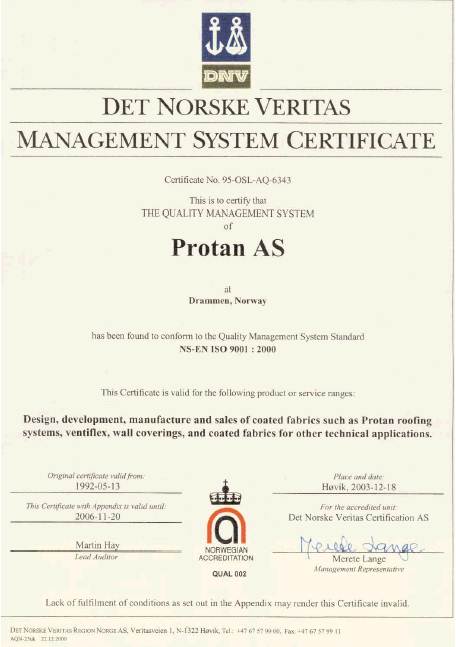

- сертификаты ISO

- проверочный лист



- гарантийные рекомендации

- примеры расчетов кровли

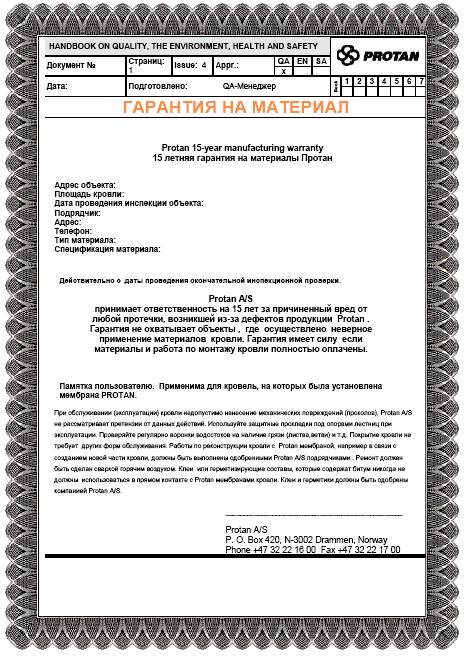

- бланк гарантии на материал

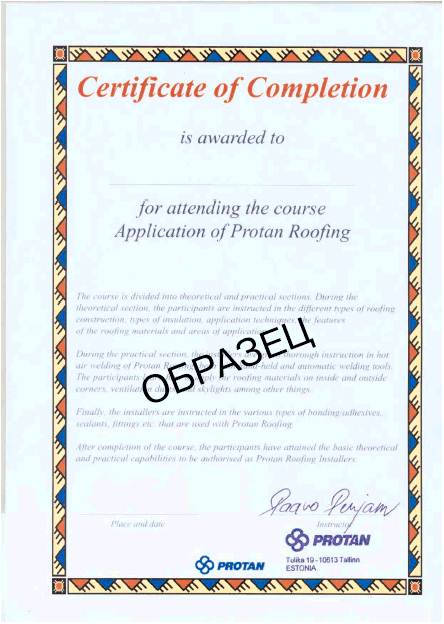

- сертификат кровельщика

- материалы по креплениям

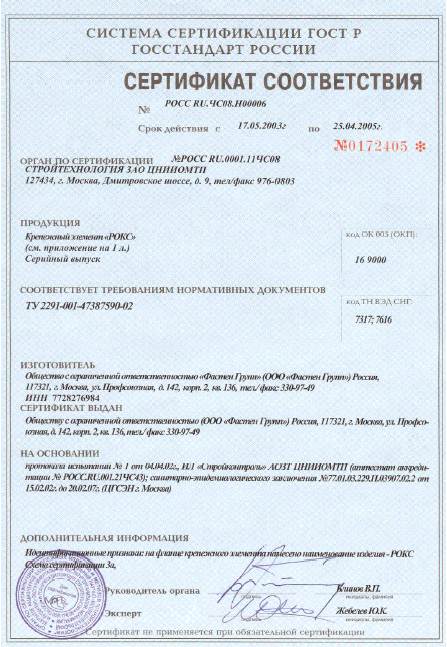

- сертификат по креплениям

- герметик описание

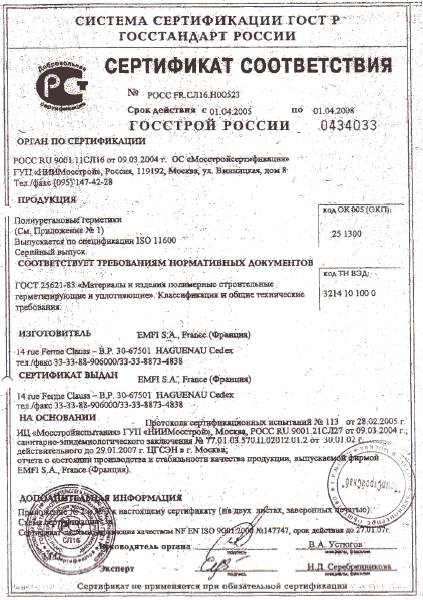

- герметик сертификат

- материалы по сварочному оборудованию

- материалы по водостоку

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

Технические данные

 Технические данные

Технические данные

Технические данные

Технические данныеПроверочный лист по кровельным работам

Контроль качества поставленных материалов, условий хранения, качества работы кровельщиков.

Здание/проект:



Представитель



Дата инспекции:

Приблизительно. m 2:

Когда покрыт, приблизительно:

Партия:



Подрядчик:



Цвет:

Эскиз крыши





Контролируемые пункты

Одобрено

Не одобрено

Не проверено

Комментарии



Условия разгрузки материалов (см. приложение)



Условия хранения материала вне кровли (см. приложение)



Условия хранения материала на кровле в период монтажных работ (см. приложение)



Отсутствие мех. повреждений до начала монтажа



Наличие инструкции по монтажу у кровельщиков



Расчет ветровой нагрузки (схема)



Сварка и крепления мембраны



Автоматическая сварка



Тест сварки на разрыв



Наличие инспекционных заплат



Размер нахлеста



Ручная сварка



Переход от авт. сварки к ручной



Т-образные стыки



Натяжка мембраны



Тип Protan мембраны и конструкция кровли:



Описать:





Контролируемые пункты

Одобрено

Не одобрено

Не проверено

Комментарии



Монтаж составляющих кровельного пирога



Пароизоляция



Теплоизоляция



Разделительный слой



Защитный слой



Установка мембраны по зонам



Расстояние между креплениями в зонах (угол/перим./центр)



Ширина рулона (угол/перим./центр)



Длина зоны (угол/периметр)



Ширина зоны (угол/периметр)



Тип креплений



Толщина балласта



Другое решение балласта



Механическое крепление мембраны на парапете (выбранное решение)



зарисовать



Комментарии:



Водосток

одобрено

Не одобрено

Не проверено



Комментарии



Тип водостока (внеш./внутр.)



Тип воронок (марка)



Крепления воронок



Сварка к фланцу воронки



Уклоны около воронок



Герм. Protan G между фланцами



Контролируемые пункты

Одобрено

Не одобрено

Не проверено

Комментарии



Детали



Соответствие руководству по установке



Качество проработки деталей



Детали из Protan G



Работы с ПВХ-жестью



Соответствие руководству по установке



Приваривание к ПВХ-жести



Закрепление ПВХ-жести



Оборудование и инструменты



Сварка автоматическая (ТИП автомата/ скорость/темпер.)



Достаточное снабжение электричеством на крыше



Наличие инструментов



Контролируемые пункты

Одобрено

Не одобрено

Не проверено

Комментарии



Безопасность



Использование персонального оборудования безопасности



Доступ (лестницы, и т.д.)



Резюме:



Комментарии

Подпись:_____________

Дата:___________
