Изобретение 2278836 комплексная добавка для бетонов и растворов

КОМПЛЕКСНАЯ ДОБАВКА ДЛЯ БЕТОНОВ И РАСТВОРОВ

http://ntpo.com/patents_building_materials/building_materials_1/building_materials_112.shtml



ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2278836



Имя изобретателя: Жариков Лев Клавдианович (RU); Мащенко Константин Геннадьевич
Имя патентообладателя: Мащенко Константин Геннадьевич
Адрес для переписки: 630090, г.Новосибирск, Морской пр-кт, 64, кв.24, К.Г. Мащенко
Дата начала действия патента: 2004.11.05

Изобретение относится к строительству и промышленности строительных материалов, в частности к изготовлению комплексных добавок в цементные растворы и бетоны для ускорения твердения строительных изделий и конструкций. Комплексная добавка для бетонов и растворов, включающая хлорид кальция, полиспирты, дополнительно содержит нитрит натрия и воду, при следующем соотношении компонентов, мас.%: хлорид кальция - 25-30, полиспирты - 0,3-1,0, нитрит натрия - 12-16, вода - остальное. Добавка может дополнительно содержать лигносульфонат в количестве 0,2-1 мас.% или сахарат кальция при массовом отношении сахарата кальция и хлорида кальция 0,001-0,0015:1, а в качестве полиспиртов глицерин. Предпочтительно следующее соотношение компонентов, мас.%: хлорид кальция - 30, нитрит натрия - 15, глицерин - 0,35, лигносульфонат - 0,25, вода - остальное. Технический результат - ускорение набора прочности как в ранние, так и в поздние сроки твердения, увеличение пластичности бетонной смеси и возможность работать при отрицательных температурах окружающего воздуха.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к строительству и промышленности строительных материалов, в частности к изготовлению комплексных добавок в цементные растворы и бетоны для ускорения твердения строительных изделий и конструкций.

Известно применение комплексной добавки, состоящей из сульфата алюминия и хлористого кальция, для ускорения схватывания и повышения прочности через 1 сутки (А.С. SU 302320, С 04 В 21/20, опубл. 1970 г.).

Известна комплексная добавка к бетонам и растворам для работы при отрицательных температурах окружающего воздуха, включающая сахарат кальция и хлористый кальций при массовом соотношении сахарата кальция и хлористого кальция 0,0001-0,001:1 (Патент RU №2187480, МПК 7 С 04 В 28/02, опубл. 20.08.2002 г.).

Известна добавка в бетонную смесь для повышения прочности бетона в ранние сроки твердения, включающая гидрооксид натрия и глицерин (Патент RU №2185347, МПК7 С 04 В 28/02, опубл. 20.07.2002 г.).

Общим недостатком вышеперечисленных комплексных добавок является недостаточно высокая скорость набора прочности в ранние сроки твердения, кроме этого добавки недостаточно морозостойки.

Наиболее близким техническим решением является комплексная добавка для бетонов и растворов (Патент RU №2168478, МПК 7 С 04 В 28/04, опубл. 6.10.2001 г.), включающая ускоритель и пластификатор, причем в качестве ускорителя используют соли соляной и муравьиной кислот, а в качестве пластификатора - полиспитры. В качестве соли соляной кислоты используются хлориды кальция, калия и натрия.

Эта добавка также обладает недостатками вышеперечисленных добавок.

Задачей предлагаемого решения является разработка оптимального состава комплексной добавки, приводящей к ускорению твердения бетона, повышению пластичности (подвижности) бетонной смеси, повышению морозостойкости и уменьшению коррозии арматуры.

Поставленная задача решается с помощью комплексной добавки для бетонов и растворов, включающей хлорид кальция, полиспирты, нитрит натрия и воду, при следующем соотношении компонентов, мас.%:

Хлорид кальция

25-30

Полиспирты

0,3-1,0

Нитрит натрия

12-16

Вода

Остальное

Комплексная добавка может содержать в качестве пластификатора дополнительно лигносульфонат в количестве 0,2-1 мас.%.

Комплексная добавка в качестве полиспиртов предпочтительно содержит глицерин, при следующем соотношении компонентов, мас.%:

Хлорид кальция

30

Нитрит натрия

15

Глицерин

0,35

Лигносульфонат

0,25

Вода

Остальное

Комплексная добавка дополнительно может содержать сахарат кальция при массовом отношении сахарата кальция и хлорид кальция 0,001-0,0015:1.

В предлагаемой комплексной добавке подобран оптимальный состав компонентов, ускоряющий набор прочности как в ранние, так и в поздние сроки твердения. Дополнительное введение лигносульфоната позволяет значительно увеличить пластичность бетонной смеси. В качестве полиспиртов можно использовать любые известные, предпочтительно глицерин, использование которого в сочетании с другими пластификаторами позволяет получать как плотные, так и поризованные бетонные смеси.

Введение сахарата кальция позволяет увеличить эффективность при производстве бетонных работ, проводящихся при отрицательных температурах окружающего воздуха, и способствует как ускорению набора прочности, так и увеличению прочности бетона.

Таким образом, техническим результатом, достигаемым при добавлении комплексной добавки к бетонам и растворам, является ускорение набора прочности как в ранние, так и в поздние сроки твердения, увеличение пластичности бетонной смеси и возможность работать при отрицательных температурах окружающего воздуха.

Для приготовления комплексной добавки используются глицерин, полученный по ГОСТу 6824-95, кальций хлористый технический жидкий, полученный по ГОСТу 450-77, лигносульфонат технический порошкообразный, полученный по ТУ 54-028-00279580-97, пластификатор лигносульфонат модифицированный гранулированный, полученный по ТУ 5870-001-58042865-03, нитрит натрия, полученный по ГОСТу 19906.

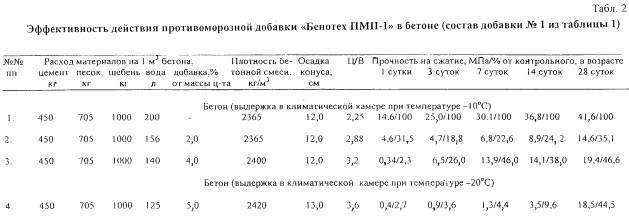

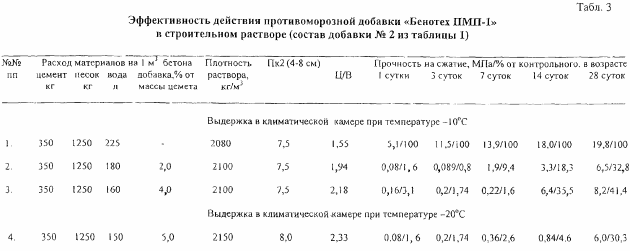

Определение подвижности, жесткости и объемной массы бетонной смеси, прочности и морозостойкости бетона производилось в соответствии с требованиями ГОСТ 10181-81 "Смеси бетонные. Методы испытания", ГОСТ 10181-78 "Бетоны. Методы определения прочности на сжатие и растяжение", ГОСТ 10860-76 "Бетоны. Методы определения морозостойкости". В таблицах 1-4 представлены данные о составе добавки в проведенных испытаниях, подтверждающие полученный технический результат.

Комплексной добавке присвоено условное наименование "Бенотех ПМП-1".

Бетонную смесь готовят по следующей методике: цемент и заполнители вводят в смеситель и интенсивно перемешивают, в полученную сухую смесь вносят комплексную добавку в количестве от 0,5 до 5% от массы цемента и смесь перемешивают до однородной массы. Затем готовят бетонные изделия по стандартной методике изготовления образцов лабораторного типа.

Для приготовления бетонной смеси использовались цемент - пц400, изготовитель ОАО "Искитмцемент"; песок с Мкр.=2,15, загрязненность 1,2% - изготовитель АОЗТ "Северо-Криводановский карьер"; щебень-диабаз, фракции 5-20 мм - производитель ОАО "Каменный карьер" п.Горный.

Из представленных в таблицах 1-4 данных видно, что предлагаемая добавка обладает высокой эффективностью при проведении бетонных работ, проводящихся при отрицательных температурах окружающего воздуха. Применение добавки способствует как ускорению набора прочности, так и увеличению прочности бетона. При этом повышаются защитные свойства бетона по отношению к стальной арматуре. Коррозия отсутствует.

Табл.1

Состав добавки "Бенотех ПМП-1"

№ п/п

Хлорид кальция, мас.%

Нитрит натрия, мас.%

Полиспирты, мас.%

Лигносульфонат, мас.%

Сахарат кальция, мас.%

Вода, мас.%

Глицерин

Пентаэритрит

1

30,0

15,0

0,35

-

0,25

-

54,4

2

30,0

16,0

0,305

-

-

-

53,695

3

25,0

12,0

-

1,0

1,0

0,03

60,97

4

30,0

15,0

0,35

-

-

0,45

54,20

5(прототип)

66,0

Соль муравьиной кислоты - 100

-

24,0

-

-

-

изобретение 2278836 - комплексная добавка для бетонов и растворов

изобретение 2278836 - комплексная добавка для бетонов и растворов

Табл.4

Эффективность действия добавки "Бенотех ПМП-1" в бетоне

№№п/п

Расход материалов на 1 м 3 бетона

Плотность бетонной смеси, кг/м3

Осадка конуса, см

Ц/в

Прочность на сжатие в возрасте, МПа

Цемент, кг

Песок, кг

Щебень, кг

Вода, л

Добавка, % от массы цемента

1 сутки

28 суток

Бетоны (состав добавки №3 из таблицы 1)

1

450

705

1000

180

-

2375

4,0

2,5

12,9

48,2

2

450

705

1000

160

0,5

2375

3,0

2,8

19,4

51,7

3

450

705

1000

151

1,0

2375

2,5

2,98

19,5

52,2

4

450

705

1000

144

1,5

2375

4,0

3,1

22,6

51,7

5(прототип)

450

705

1000

144

3,0

2375

4,0

3,1

15,9

49,5

Строительный раствор Пк3 (8-12 см) (состав добавки №4 из таблицы 1)

1

350

1250

-

240

-

2075

10,0

1,46

2,4

19,6

2

350

1250

-

149

0,5

2075

9,0

2,35

3,6

23,1

3

350

1250

-

142

1,0

2075

8,0

2,46

4,0

22,8

4

350

1250

-

140

1,5

2075

8,5

2,5

4,6

24,8

5(прототип)

350

1250

-

140

3,0

2075

8,0

2,5

2,5

20,0

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Комплексная добавка для бетонов и растворов, включающая хлорид кальция, полиспирты, отличающаяся тем, что она дополнительно содержит нитрит натрия и воду при следующем соотношении компонентов, мас.%:

Хлорид кальция

25-30

Полиспирты

0,3-1,0

Нитрит натрия

12-16

Вода

Остальное

2. Комплексная добавка по п.1, отличающаяся тем, что она дополнительно содержит лигносульфонат в количестве 0,2-1 мас.%.

3. Комплексная добавка по п.2, отличающаяся тем, что в качестве полиспиртов содержит глицерин.

4. Комплексная добавка по п.3, отличающаяся тем, что имеет следующее соотношение компонентов, мас.%:

Хлорид кальция

30

Нитрит натрия

15

Глицерин

0,35

Лигносульфонат

0,25

Вода

Остальное

5. Комплексная добавка по п.1, отличающаяся тем, что она дополнительно содержит сахарат кальция при массовом соотношении сахарата кальция и хлорида кальция 0,001-0,0015:1
