СУХАЯ СМЕСЬ ДЛЯ ЛЕГКОГО СТРОИТЕЛЬНОГО РАСТВОРА

Имя изобретателя: Тихонов Ю.М. (RU); Зверев В.Б. (RU); Коломиец И.В.
Имя патентообладателя: Санкт-Петербургский государственный архитектурно-строительный университет
Адрес для переписки: 198005, Санкт-Петербург, 2-я Красноармейская, 4, СПбГАСУ, ОИС
Дата начала действия патента: 2003.12.11

Изобретение относится к области производства строительных материалов, в частности к сухим смесям для приготовления строительных растворов, используемых в кладке из стеновых камней, кирпича или бетонных блоков, а также для оштукатуривания стен. Техническим результатом является снижение средней плотности, увеличение водоудерживающей способности, удобоукладываемости растворной смеси, а также возможность получения в заводских условиях готового продукта. Сухая смесь для легкого строительного раствора, включающая портландцемент, кварцевый песок, вспученный легкий заполнитель и поверхностно-активное вещество, в качестве вспученного легкого заполнителя содержит вспученный перлит фракции менее 5 мм, в качестве поверхностно-активного вещества - два компонента - пластификатор лигносульфонат и воздухововлекающую добавку сульфонол и дополнительно - известь-пушонку при следующем соотношении компонентов, мас.ч.: портландцемент 1,0 - 1,2, кварцевый песок 0,5 - 2,0, указанный легкий заполнитель 0,1 - 0,5, указанный пластификатор 0,01 - 0,025, известь-пушонка 0,1 - 0,25, указанная воздухововлекающая добавка 0,015 - 0,04.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области промышленности строительных материалов, в частности к сухим смесям для приготовления строительных растворов, используемых в кладке из стеновых камней, кирпича или бетонных блоков, а также для оштукатуривания стен.

Известна сухая смесь для легкого кладочного раствора, включающая портландцемент, а в качестве пористого заполнителя - вспученный вермикулит взамен природного песка и другие компоненты. Указанная сухая смесь позволяет получать строительные растворы средней плотностью - 1200-1300 кг/м3, пределом прочности при сжатии - 3,5 МПа, морозостойкостью - 35 циклов (журнал "Строительные материалы", М. №4, 2001 г., ТУ - 5775-007-21628872-00 "Составы для кладки ячеистого бетона". НИПП "Техсервис-вермикулит". УралНИИстромпроект, Ахтямов Р.Я.).

Недостатком указанной смеси для кладочного раствора является повышенная средняя плотность и, как следствие, повышенная теплопроводность и значительный расход портландцемента.

Известны сухие строительные смеси, включающие портландцемент, вспученный перлит с содержанием 65-90% ("Применение вспученного перлита в строительстве", изд. Корпорации Интелгруп, Киев, 2003 г.).

Наиболее близким по технической сущности к заявленному изобретению является строительный аэрированный раствор, включающий портландцемент, кварцевый песок, поверхностно-активную добавку, легкий заполнитель - вспученный вермикулит, золу-унос, воду при следующем соотношении компонентов, мас.ч.:

Портландцемент 1,00-1,10

Кварцевый песок 1,85-2,50

Поверхностно-активная

добавка 0,045-0,050

Вода 0,70-0,80

Вермикулит вспученный 0,20-0,35

(А.С. СССР №802230, M.Kл3 C 04 B 15/02, БИ №5, 07.02.81).

Недостатком известного строительного раствора является относительно высокая средняя плотность и теплопроводность, недостаточная водоудерживающая способность.

Задачей, на решение которой направленно изобретение, является снижение средней плотности, увеличение водоудерживающей способности, удобоукладываемости растворной смеси, а также возможность получения в заводских условиях готового продукта.

Сущность изобретения заключается в том, что сухая смесь для легкого строительного раствора, включающая портландцемент, кварцевый песок, вспученный легкий заполнитель и поверхностно-активное вещество, в качестве вспученного легкого заполнителя она содержит вспученный перлит фракции менее 5 мм, в качестве поверхностно-активного вещества - два компонента, пластификатор лигносульфонат и воздухововлекающую добавку сульфонол и дополнительно содержит известь-пушонку при следующем соотношении компонентов, мас.ч.:

Портландцемент 1,0-1,2

Кварцевый песок 0,5-2,0

Указанный легкий

заполнитель 0,1-0,5

Указанный пластификатор 0,01-0,025

Известь-пушонка 0,1-0,25

Указанная воздухововлекающая

добавка 0,015-0,04

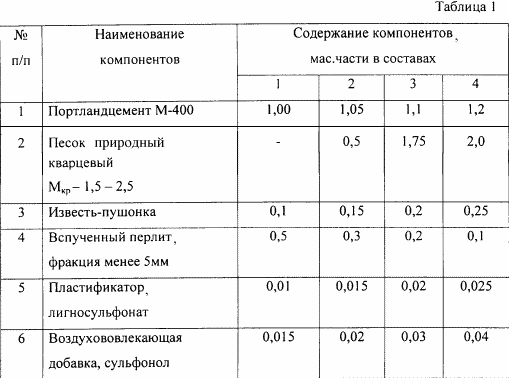

Для проверки заявленного состава были приготовлены четыре смеси с различным содержанием ингредиентов. Составы смеси приведены в таблице 1.

Готовят сухие смеси путем смешивания в двухвалковом смесителе типа "Бевако" (Финляндия). Вначале засыпают последовательно портландцемент, кварцевый песок, сухие поверхностно-активные вещества, известь-пушонку и последним легкий заполнитель - вспученный перлит в указанных соотношениях. Приготовление растворной смеси осуществляют на месте производства работ в следующей последовательности. Сухую смесь смешивают с водой из расчета 0,5-0,7 л на 1 кг сухой смеси с помощью электроинструмента-миксера со специальной насадкой, например, BOSCH W 11Е со скоростью перемешивания 120-240 об/мин. Время перемешивания 2-3 мин на 25 кг.

Физико-механические характеристики заявленного изобретения и прототипа приведены в таблице 2.

Как видно из таблицы 2, полученный раствор имеет лучшие показатели по средней плотности, теплопроводности и расходу портландцемента по сравнению с прототипом.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Сухая смесь для легкого строительного раствора, включающая портландцемент, кварцевый песок, вспученный легкий заполнитель и поверхностно-активное вещество, отличающаяся тем, что в качестве вспученного легкого заполнителя она содержит вспученный перлит фракции менее 5 мм, в качестве поверхностно-активного вещества - два компонента - пластификатор лигносульфонат и воздухововлекающую добавку сульфонол и дополнительно известь-пушонку при следующем соотношении компонентов, мас.ч.:

Портландцемент 1,0 - 1,2

Кварцевый песок 0,5 - 2,0

Указанный легкий заполнитель 0,1 - 0,5

Указанный пластификатор 0,01 - 0,025

Известь-пушонка 0,1 - 0,25

Указанная воздухововлекающая

добавка 0,015 - 0,04

Версия для печати
Дата публикации 17.01.2007гг

http://www.ntpo.com/patents_building_materials/building_materials_1/building_materials_29.shtml
