// //
Дом arrow Статьи arrow Статьи arrow Изобретение способ обработки пористых строительных изделий и конструкций
Изобретение способ обработки пористых строительных изделий и конструкций

СПОСОБ ОБРАБОТКИ ПОРИСТЫХ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ И КОНСТРУКЦИЙ

Имя изобретателя: ебельдин Николай Алексеевич (RU); Герасимов Виталий Викторович (RU); Ефимова Валентина Александровна (RU); Герасимов Владимир Витальевич
Имя патентообладателя: Казанский государственный энергетический университет
Адрес для переписки: 420066, г.Казань, ул. Красносельская, 51, КГЭУ, ОПНТИ
Дата начала действия патента: 2005.03.31

Изобретение относится к технологии обработки керамического, силикатного кирпича, бетонных изделий и конструкций, других пористых материалов с целью улучшения их технологических параметров и свойств. Техническим результатом изобретения является повышение поверхностной износостойкости и прочности строительных изделий и конструкций. В способе обработки пористых строительных изделий и конструкций, включающем пропитку основы кислым соединением с последующей обработкой кислотоотверждаемым пленкообразующим, для пропитки в качестве кислого соединения используют водный раствор соли гексафторкремниевой кислоты, а в качестве кислотоотверждаемого пленкообразующего - резольную фенолформальдегидную смолу, взятые в эквимолекулярных соотношениях.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к технологии обработки керамического, силикатного кирпича, бетонных изделий и конструкций, других пористых материалов с целью улучшения их технологических параметров и свойств.

Известен способ пропитки поверхности строительных изделий флюатами - водными растворами соли гексафторкремниевой кислоты, например ZnSiF6, MgSiF6, Al 2(SiF6)3, (Инструкция по флюатированию каменных и бетонных поверхностей, ВНИИСМ - М.: ЦБТИ, 1959 г.).

Недостатком способа является водопроницаемость строительных изделий и низкая эффективность.

Известен также способ обработки пористых строительных конструкций по авт. св. СССР №279404, С 04 В 41/68 - прототип, включающий пропитку кислым соединением (раствор щавелевой кислоты) с последующей обработкой кислотоотверждаемым пленкообразующим (карбамидная смола в смеси со щавелевой кислотой).

Недостатком второго способа является низкая износостойкость, прочность строительных конструкций, а также дороговизна и дефицитность щавелевой кислоты и карбамидной смолы.

Кроме того, щавелевая кислота не обеспечивает полного отверждения смолы в трещинах и капиллярах строительных конструкций.

Задачей изобретения является повышение поверхностной износостойкости и прочности строительных изделий и конструкций. Для достижения технического результата в способе обработки пористых строительных изделий и конструкций, включающем пропитку основы кислым соединением с последующей обработкой кислотоотверждаемым пленкообразующим, для пропитки в качестве кислого соединения используют водный раствор соли гексафторкремниевой кислоты (рН

Пропитка компонентами осуществляется однократно - кистевым способом, пульверизацией или окунанием при комнатной температуре. Время готовности обработанного слоя 1-3 суток.

Механизм действия соли гексафторкремниевой кислоты, в частности магниевой, как наиболее дешевой и недефицитной, заключается в следующем.

С одной стороны, соль, как соединение, образованное слабым основанием и сильной кислотой, подвергается двухступенчатому гидролизу и образует в водном растворе протон-ионы, обеспечивающие требуемое значение рН среды и оказывая катализирующее действие на отверждение пленкообразующего.

С другой стороны, соль, диффундируя в поры изделия и взаимодействуя с составляющими стенки капилляров, в частности, с соединениями кальция, формируют нерастворимые в воде фториды кальция, магния и гель кремниевой кислоты.

Резольное фенолформальдегидное пленкообразующее, заполняя поры изделия, отверждаясь, формируя резитную структуру, создает совместно с новообразованными неорганическими соединениями органоминеральный скелет, уплотняющий и упрочняющий структуру материала.

Испытания на прочность при сжатии (изобретение - способ обработки пористых строительных изделий и конструкций сж.) и изгибе (изобретение - способ обработки пористых строительных изделий и конструкций изг.) керамического и силикатного кирпича осуществлялись в соответствии с ГОСТ 8462-85.

Испытания на прочность при сжатии бетона осуществлялись на образцах-кубиках (100×100×100 мм) в соответствии с ГОСТ 10180-90.

Испытания на истираемость бетона осуществлялись на образцах-кубиках на круге истирания ЛКИ-3 в соответствии с ГОСТ 13087-81.

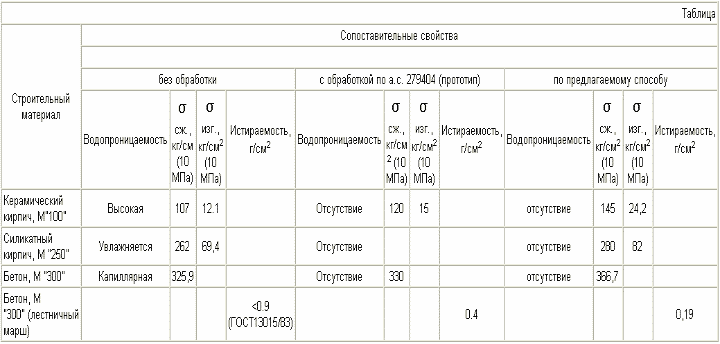

Сопоставительные экспериментальные данные по водопроницаемости, прочностным характеристикам, истираемости пористых строительных материалов: керамического кирпича, силикатного кирпича, бетона приведены в таблице.

Предлагаемый способ обработки имеет преимущества как по стоимости кислого компонента, так и стоимости пленкообразующего.

В способе чаще всего исопльзуют в качестве кислого соединения 10-40%-ный водный раствор соли гексафторкремниевой кислоты - креинефторид магния, цинка или алюминия.

изобретение - способ обработки пористых строительных изделий и конструкций

ФОРМУЛА ИЗОБРЕТЕНИЯ

Способ обработки пористых строительных изделий и конструкций, включающий пропитку кислым соединением с последующей обработкой кислотоотверждаемым пленкообразующим, отличающийся тем, что для пропитки в качестве кислого соединения используют водный раствор соли гексафторкремниевой кислоты, а в качестве пленкообразующего - фенолформальдегидную смолу, взятые в эквимолярных соотношениях.

Версия для печати
Дата публикации 21.01.2007гг

http://www.ntpo.com/patents_building_materials/building_materials_5/building_materials_2.shtml



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
