Все что мы хотели узнать о пенофол но боялись спросить

Все что мы хотели узнать о ПЕНОФОЛ но боялись спросить.

http://www.ekostroy.com/article_6.html

Константин Зарыхта

Как построить ТЕПЛЫЙ дом!

Все что мы хотели узнать о ПЕНОФОЛ™, но боялись спросить.

«Если Вы все знаете, значит, Вам не все говорят»

«Сначала необходимо знать, что следует сделать, а потом сделать это как следует»

  1. Физика по «понятиям»
  2. Эффективность
  3. Влияние влажности и ветра
  4. О «дыхании» стен
  5. Точка росы
  6. Наружное или внутреннее утепление?
  7. Безопасность
  8. Долговечность
  9. Ремонт
  10. Монтаж
  11. Подделки
  12. Какой толщины должны быть стены?
  13. Теплая Украина? Климат
  14. Цена

Для того чтобы сохранить тепло зимой или защититься от жары летом, необходимо знать, что такое тепло, как передается, как его контролировать, какие бывают материалы, чем отличаются, что от чего зависит и чем отличается……В общем жуть!

1.      Физика по «понятиям»

Существует два класса теплоизоляционных материалов

·        Массивная изоляция (МИ) (все виды ват, пенопластов, дерево, камень, солома и т.д. и т.п.)

·        Отражающая теплоизоляция (ОИ) (основа – алюминиевая фольга) ПЕНОФОЛ™

Тепло (энергия) передаётся только от “горячего” тела к “холодному” и никогда наоборот!

Существует три вида перемещения тепла.

1. Радиация. Тепловое (инфракрасное) излучение (ИК) – свойство любого тела при температуре отличной от 0ºК (-273ºС) излучать электромагнитные волны. Все поверхности постоянно находятся в процессе обмена энергией, ища температурное равновесие. Тепловая радиация это передача тепловой энергии от горячей поверхности к холодной поверхности через воздух или вакуум. Все виды поверхностей, включая батарею, печь, потолок или крышу, а также обыкновенную изоляцию, являются источниками тепловой радиации в той или иной степени. Излучаемое тепло невидимо и не обладает температурой, а только энергией. Когда эта энергия достигает другой поверхности, она увеличивает температуру этой поверхности. Эта концепция может быть более понятна, если рассмотреть следующий пример. В солнечный день, излучаемое солнцем тепло проходит через автомобильное стекло, достигает руля управления и поглощается им, поднимая его температуру. Летом, излучаемое солнцем тепло (солнечная радиация) достигает внешней поверхности предметов и поглощается ими, заставляя поверхности нагреваться. Это тепло передаётся от внешней стены к внутренней в результате теплопроводности, и затем излучается снова через воздух в здании, достигая других поверхностей внутри здания. Между поверхностями возникает невидимое инфракрасное излучение. Можно возразить: какое излучение? У нас нет раскаленных докрасна обогревателей, батареи отопления дают температуру 80-90ºС. Эффект лучистого теплопереноса существует при любых разных температурах. Покрытие стенок термоса отражающим слоем почти прекращает охлаждение налитого в него горячего чая. Температурный режим близок к системе отопления. Но ведь в термос можно налить ледяную воду, и она будет нагреваться значительно медленнее, чем в бутылке стоящей рядом. В случае с ледяной водой меняется только направления теплового потока - он направлен не из термоса, а внутрь его. На самом деле лучистый теплоперенос существует при любых температурах. Проиллюстрировать можно на примере сосуда Дюара, который еще во второй половине XIX века применил колбу наподобие термоса с посеребренными стенками для хранения жидкого азота. При расчете физических процессов теплопереноса во внимание принимается не температура относительно 0ºС, а разница температур. Причем, чем больше разница температур снаружи и внутри здания, тем больше тепловой поток, тем больше лучистая составляющая теплопотерь. Теоретические расчеты показывают, что доля излучения в общем, тепловом потоке, направленном из здания, велика. Для обычных жилых домов лучистые теплопотери могут составлять от 20% до 70%(в зависимости от частных условий, времени года и т.д.) от общей величины теплопотерь. Не устанавливая отражающую изоляцию, мы заведомо соглашаемся, что от 20 до 70% тепла будет уходить на улицу.

2. Конвекция – физическое движения потоков воздуха. Если причиной движения является внешнее воздействие, то говорят о принудительной конвекции. Теплый воздух, поднимающийся с печки – пример свободной конвекции. Вентилятор – принудительная конвекция. Во время перемещения тепла от твёрдого тела по воздуху необходимо отметить, что данный процесс является результатом не одной теплопроводности. Перемещение тепла происходит за счёт ИК излучения и частично за счёт теплопередачи. Молекула кирпича, с более высокой температурой, при соприкосновении с менее горячей молекулой воздуха передает последней часть энергии (тепла). Это теплопередача. Если будет принудительная конвекция, например ветер, то скорость передачи энергии (тепла) резко увеличивается. Когда дуем на чай он быстрее остывает. Та же молекула кирпича, с более высокой температурой (в это же самое время), излучая электромагнитные волны, передает часть своей энергии (тепла) менее горячим молекулам воздуха, не вступая в соприкосновение с ними. Это ИК – излучение.

3. Теплопроводность (теплопередача) – это прямой переход энергии (тепла) в результате физического контакта. Молекулы передают свою энергию прилегающим молекулам и увеличивают их температуру. Типичным примером теплопроводности (теплопередачи) является  передача тепла от горячей чашки к руке, держащей эту чашку.

 Наиболее часто при обсуждении вопроса передачи инфракрасного тепла встречаются следующие два понятия:

Эмиссия (эмиссионность), - мера потенциала лучевых теплопотерь через данный материал, определяющаяся в промежутке от 0 до 1. Способность  поверхности материала  излучать тепловую энергию. Хорошо излучающие и поглощающие строительные материалы, такие как стекло, дерево, пластик и обыкновенные массивные утеплители, являются высоко эмиссионными, с фактором около 0,9. Они поглощают или пропускают до 90% лучевой энергии.  Все материалы  имеют  диапазон способности к тепловыделению от нуля до единицы. Чем ниже эмиссионность материала, тем  меньше  количество выделяемого  его поверхностью тепла. Алюминиевая  фольга обладает  очень низкой эмиссионность, что и объясняет  её использование в отражающей изоляции.

Теплоотражение (теплоотражаемость), понятие относящееся к части радиационной энергии, которая отражается от поверхности. Например, алюминий с эмиссионностью 0.03 имеет теплоотражаемость 0.97

Эмиссионность различных поверхностей.  Таблица.

Материал

Эмиссионность(теплопоглащение)

Теплоотражение

Асфальт

0.98

0,02

Алюминиевая фольга

0.03

0,97

Кирпич

0.93

0,07

Железо (полированное)

0.06

0,94

Железо (ржавое)

0.85

0,15

Бумага

0.92

0,08

Серебро

0.02

0,98

Дерево

0.90

0,10

 2.      Эффективность.

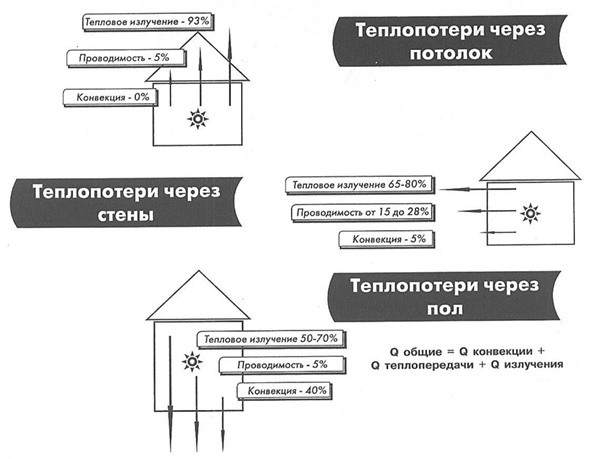

Эффективность теплоизоляционных материалов (ТИМ) зависит от многих факторов. Если взять все три вида теплопотерь: – инфракрасное излучение (тепловое); теплопередачу и конвективные потери за 100%. То в процентном соотношении они распределяются всегда неравномерно. Зависит от того что это: пол, потолок, стена и т.п. От сезона года, времени суток и т.п..Условий проживания и т.п. Но в среднем выглядит примерно так:

все что мы хотели узнать о пенофол но боялись спросить

все что мы хотели узнать о пенофол но боялись спросить

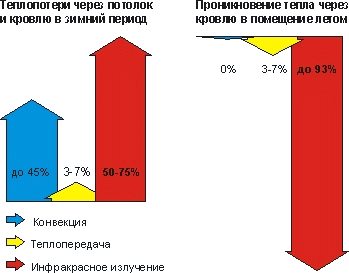

Эти диаграммы говорят о том, что МИ эффективно работают только в одном виде теплопотерь – ТЕПЛОПЕРЕДАЧЕ. И этот вид отвечает примерно всего за 7% от всех теплопотерь здания зимой! Летом картина еще хуже. Все это происходит потому, что все массивные утеплители только замедляют теплопередачу. Сегодня для всех строителей есть единый термин, который характеризует насколько «теплая» конструкция. Он так и называется: «коэффициент сопротивления теплопередаче». Измеряется в м² °С/Вт. Массивная изоляция сопротивляется передаче тепла! Запомним.

В настоящее время нет промышленного принятого стандарта для измерения теплового исполнения отражающей изоляции. Стандарты для величины , которые являются стандартами для всех типов тепло изоляции, не точно измеряют теплоотражающую способность Al фольги, особенно для открытых поверхностей (пространств). Нет тех (таких) стандартов, которые адекватно оценивают дополнительную пользу, получаемую от паро- и ветроизолирующих свойств отражающей изоляции.

Для того чтобы действительно эффективно сохранять комфорт зимой или летом, необходимо контролировать в первую очередь самую большую составляющую теплопотерь. Из двух зайцев выбирают того, который пожирней. Как МИ контролирует этот вид теплопотерь? Никак. Эффективной защитой от потерь ИК излучения, из доступных материалов, является только очищенная, полированная алюминиевая фольга толщиной не менее 14 мкм. 97% теплового потока, который попадает на неё, она отражает обратно! Не сопротивляется теплу, а именно о т р а ж а е т! Именно это свойство алюминиевой фольги делает ПЕНОФОЛ™ столь эффективным. Посмотрим еще раз диаграммы. И задумаемся о том, что пусть МИ даже на 100% контролирует свои 7% в общем объеме теплопотерь, а отражающая изоляция (или проще ПЕНОФОЛ™) всего на 97% теплопотерь в своем виде. Но ведь из 63%! А ведь это не менее 60% от всех потерь! Материал не нужно продавать! Он сам себя продаст. Но представлять и объяснять надо.

Это зимой. А летом? МИ летом вообще не эффективна. Почему летом в доме жарко? Во первых не все лето. Если суммировать все часы когда температура воздуха в Донецке была выше +22°С и перевести в месяцы, то это примерно 0,7 месяца. Для сравнения: период при котором у нас необходимо включать отопление (это когда ниже +8°С) равен 6,1 месяцу. (смотрите диаграммы в градусо-месяцах(часах)). Во вторых, если квартира расположена только с северной стороны здания, то там летом не так жарко. Здание нагревается во первых из-за ИК излучения (это 93%).Ведь температура указывается  по градуснику который в тени! А на фасаде здания на солнечной стороне запросто может быть и +80°С. Подкрышное пространство в жаркий день может быть нагрето в 3 (!) раза больше чем температура в тени. Мы наверно все пробовали ходить по асфальту в жаркий день босиком. Как на сковородке. И подошва у нас не самая нежная часть кожи. В жарких странах (Испания, Марокко и т.п.) все дома только белого или светлого цвета. Почему? Теплоотражение! И почти не важно есть МИ в стене или нет. Стена все равно прогреется. Вопрос времени. Вспомним МИ: сопротивление передачи тепла. Но применив ПЕНОФОЛ™  97% тепла мы отразим обратно в пространство.

Остальные 7% тепла мы получим, когда солнце нагреет землю, а тот воздух. А воздухом мы проветриваем. Конвекция.

Это не реклама ПЕНОФОЛ™, это просто немного физики, чуть-чуть математик и здравый смысл. И ничего нового в этом нет. Если делать более глубокие экскурсии в прошлое, то еще в 30-е годы в Москве в некоторых зданиях применялось утепление с алюминием. Этот опыт и физика явления были описаны в справочнике по теплотехнике за 1931(!) год, но алюминий был тогда дорог, и достаточно тонкого в производстве не было, поэтому опыт не нашел распространения. И цены на энергоносители были такие, что теплоизоляцию не то чтобы монтировать, а производить смысла не было. В 1994 году российский строительный рынок имел небольшие поставки американской отражающей изоляции. Она пользовалась огромным успехом у строителей, несмотря на высокую цену. Это послужило толчком к производству такого материала как: ПЕНОФОЛ™ (РОССИЯ)

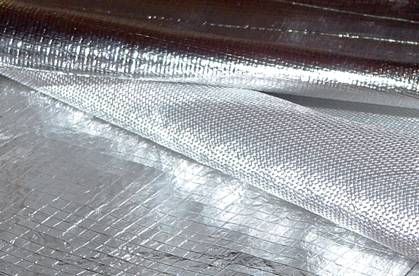

ПЕНОФОЛ™ состоит из вспененного полиэтилена и одного (или двух) слоёв алюминиевой фольги. Двухсторонний ПЕНОФОЛ™ работает в двух режимах Зима-Лето. Зимой тепло отражается в помещение, а летом обратно, на улицу. Вспененный полиэтилен работает как массивная изоляция (как раз в тех 7% теплопотерь, из-за теплопередачи).

ПЕНОФОЛ™ является идеальной паро  и ветрозащитой.

Влияние ветра. «Климат Донецкой области. Вся территория находится в умеренном поясе, в области умеренно континентального климата. Равнинный характер поверхности территории Украины способствует свободному продвижению на территорию Донецкой области атлантических, арктических и континентальных воздушных масс. Зимой господствуют северо-восточные и восточные ветры, летом северо-западные и западные. Максимальные скорости ветра достигают 20- 30 м/сек.Средняя скорость ветра зимой 11- 13м\с.»

Безветренно  (штиль)

-26

-23

-21

-18

-15

-12

-9

-7

-4

-1

2

4

2 м\с (8 км\ч). Легкий - ветер ощущается кожей лица;

шелестят листья; поварачиваются обычные флюгеры

-33

-30

-27

-24

-21

-17

-14

-11

-7

-4

-1

2

5 м\с (16 км\ч). Слабый - листья и мелкие веточки находятся в постоянном движении;

-37

-33

-30

-26

-23

-20

-16

-13

-9

-6

-3

1

7 м\с (24 км\ч). Умеренный - ветер поднимает пыль и

бумажки; раскачиваются тонкие ветви

-39

-36

-32

-28

-25

-22

-18

-14

-11

-7

-4

0

9 м\с (32 км\ч). Свежий - качаются покрытые листвой

деревья; появляется рябь на водоемах суши

-41

-37

-34

-30

-26

-23

-19

-16

-12

-8

-4

-1

11 м\с (40 км\ч). Сильный - качаются толстые ветви; трудно удерживать зонт

-42

-38

-35

-31

-27

-24

-20

-16

-13

-9

-5

-2

16 м\с (56 км\ч). Крепкий - качаются стволы деревьев;

трудно идти против ветра

-44

-41

-37

-33

-29

-26

-22

-18

-14

-10

-6

-2

18 м\с (64 км\ч)

-46

-42

-38

-34

-30

-26

-22

-18

-14

-11

-7

-3

Если температура на улице -9°С, но при этом ветер – 11м/с (средний ветер) то для теплопотерь здания это все равно, что минус 20°С при безветрии. А если температура на улице +2°С, и ветер – 11м/с то это все равно, что -4°С при безветрии.

Влияние влажности.

Увеличение влажности материала на:

2 %

4 %

25 %

Приводит к теплопотерям материала на:

25 %

50 %

100 %

Объединим влажность и ветер.

Пример:  Лето. Температура в комнате +28°С. Жарко. Включили вентилятор. Стало прохладнее. Но ведь температура в комнате не опустилась! Пошли под душ и, не вытираясь опять к вентилятору. Можно простудиться (будет переохлаждение). Или другой пример: В летнюю, жаркую погоду, наливаем в бутылку воду. Обмотаем мокрым полотенцем, и поставим на багажник машины. Начнем движение. И скорость большая не нужна. Через какое-то время попробуем воду. Она будет холодной. Это в жару, и без холодильника. Занимательная физика средней школы. Вот так влияет влажность и скорость ветра на теплопотери в реальной жизни.

Влажность и ветер влияет только на потери тепла из – за теплопередачи. А как влияют эти факторы на ИК излучение, то есть на электромагнитное излучение? Никак. ПЕНОФОЛ™  с одинаковой эффективностью работает при любом ветре и влажности.

«Дышащие» стены

Постоянно приходится сталкиваться с этим понятием. Стена должна дышать. Зачем? Для проветривания? Зачем тогда окна, форточки, вентиляция (естественная и принудительная)? Сколько воздуха должно проходить через стену, чтобы обеспечить нормальный воздухообмен в помещении? А если там не 5 а 15 человек. Не для воздухообмена? Для нормальной работы конструкций? Давайте разберёмся:

ПРИМЕР: Представим себе конструкцию и проследим за ее эксплуатацией.

Исходные условия. Температура в помещении+18°С. Температура наружного воздуха -22°С. Влажность в помещении 60%.

Предлагается конструкция стены:

1.       Кирпич глиняный толщиной 500мм

2.      Минвата – толщина 100мм

3.      Облицовочный кирпич глиняный толщиной 125мм

Результат: сопротивление теплопередаче высокое, тепловой поток низкий, разница температур внутри помещения и внутренней поверхности стены минимальная (всего 1,1°С) роса на внутренней поверхности не конденсируется. Из теплой зоны в холодную движется диффундирующий пар. В толще нашей конструкции располагается температурная линейка. От +18°С до минус 22°С. Значит в толще стены где-то 0°С, -1°С а где-то и -21°С. Пар проходит через кирпич, насыщая его влагой, через утеплитель, также насыщая его влагой, проходит зону 0°С и доходит до-1° С. Через зону. -1° С ни водяной пар ни воздух не пройдут (это зона льда). Пар «подпирает» и начинает насыщать влагой всю область ото льда к внутренней поверхности стены.

Есть мнение, что зимой вода высыхает. И приводят пример с сушкой белья на улице. Но оказывается, что занося в дом с мороза «высушенное» белье оказывается, что белье надо еще досушивать! Ну не высыхает оно! Белье не высыхает, а вымерзает. Велика ли разница? Если рассматривать как пример сушки, не очень. Если как пример теплоизоляции – да. Остаточная влажность. А влажность по гиперболе влияет на теплопроводность. Можно провести эксперимент. Одеть все «высушенное» на улице на себя и выйти на мороз. И высушенное при температуре +18°С и влажности 50% в квартире, и сделать то же самое. И ощутить эффект, без теплотехнических расчетов, замеров влажности и скорости ветра и… рассуждениях о «высохшем» белье.

Массивная изоляция (МИ) имеет фиксированное тепловое сопротивление только в теоретических расчетах. Для обеспечения расчетного теплового сопротивления необходимо защитить массивную изоляцию от проникновения влаги и обеспечить выход влаги, если таковая туда проникла. Источником влаги в ограждающих конструкциях являются: избыточная влага в помещении в результате деятельности человека, остаточная влажность кладки, насыщение атмосферной влагой, капиллярный подсос от фундамента и т.п. Чего, даже при небольшом количестве, уже достаточно, чтобы ухудшить теплоизоляционные характеристики традиционных утеплителей (минеральная и базальтовая ваты, пенополистирол и т.д.) и сократить срок их эксплуатации. Наличие влаги в массивной изоляции значительно изменяет ее расчетное сопротивление теплопередаче и срок службы.

Что влага делает с самой ограждающей конструкций? Кроме того, что сводит на нет. все ее теплоизоляционные свойства, она ее разрушает. Если замерзает, то это прямое и быстрое разрушение, если не замерзает, то медленное. Есть выражение: «Вода камень точит». Это конкретно сюда. Если присутствует металл (перевязка кирпичной кладки, железобетон, металлоконструкции и т.п.) происходит банальная коррозия металла. И естественно резкое уменьшение сроков эксплуатации здания.

Воздух через стену проходит не сухой, а влажный. И при отрицательных температурах на улице он не проходит. При положительных температурах проходит. Но. Давайте вернёмся и почитаем ещё раз о влиянии влаги и ветра на теплоизоляцию. Что мы получили в результате «дышащих стен»:

1.      Теплопотери увеличились.

2.      Срок жизни здания уменьшился.

Хотели как лучше, а получилось как всегда. Это что, задача строителя?

Посмотрите на фасады нашего старого фонда. Девятиэтажки.  Они почти все облицованы плиткой которая не „дышит”, но расположена она не внутри помещения, (паробарьер), а снаружи! Какое „дыхание”???

Классическая деревенская изба. Одно из самых экологически чистых строений. На строительство идет только смоляное бревно. Лиственница или сосна. Воздух и пар не проходят через стену при любой температуре на улице. Кто не согласен – пусть приведет коэффициент паропроницаемости смоляного бревна. Для справки: вся Венеция стоит на русской листвиннице. Из нее очень тяжело удалить смолу. В Иркутске канализация из неё же стоит с конца 19-го века. Все беларусские избы из смоляной сосны (личный дом: год постройки – 1918, 2006 год - в идеальном состоянии и очень теплый). Приток воздуха – через дверь, щели. Вытяжка – русская печь. Может не очень чистое экологическое жилье? Стены дышат?

Можно рассчитать паропроницаемость конструкции в теории. А на практике? Какая паропроницаемость у различных обоев (особенно виниловых), красок, грунтовок, шпаклевок? Каждого материала по отдельности и всех вместе. Когда идет ремонт, кто обращает на это внимание? Вот и получается, что в реальной жизни мы всегда имеем паробарьер, но в теории и при расчетах его отвергаем. А может лучше сразу сказать себе честно, что паробарьер нужен и стена должна быть сухой. А влагу выводить с помощью контролируемой вентиляции (это ее прямая обязанность), а не СТЕН!

Исследованиями, проведенными в НИИ Стройфизики РААСН (г. Москва), Киевским НИИ строительных конструкций (Протокол № 37к/04 от 17.05.2004 г «кваліфікаційних випробувань теплової ефективності відбиваючої ізоляції „ПЕНОФОЛ™”, виробник ЗАО „ЗАВОД ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ «ЛИТ»”, тепловая эффективность теплоизоляции «ПЕНОФОЛ™»:

в 4-8 раз выше, чем у пенопласта

в 4-12 раз выше, чем у минераловатных плит

в 12-25 раз выше, чем у пористого бетона

·         Аналогов материалу «ПЕНОФОЛ™» по эффективности, качеству исполнения, универсальности и сферам применения на сегодняшний день нет.

·        Утепление и пароизоляция в первую очередь внутри, а затем и снаружи здания.

·         Вентиляция в помещении является обязательным условием для комфортных условий проживания(не зависимо от материалов и методов утепления)

·         Материал ПЕНОФОЛ™ отвечает всем требованиям, предъявляемым к утеплителям и может использоваться как самостоятельно, так и с другими утеплителями.

Точка росы

 Что такое точка росы? Влага содержится в воздухе в виде водяных паров, которые обуславливают его влажность. Чем больше влаги содержится в 1 куб. м воздуха, тем больше его влажность. Однако воздух может насыщаться влагой не беспредельно, а до определенной степени (табл.1). Например, при температуре 16ºС в 1 куб. м воздуха может содержаться не более 13,6 г влаги.

Максимальное содержание водяных паров в 1 куб. м воздуха.   Таблица 1

Температура воздуха, С о

-10

0

+10

+12

+16

+20

+30

Максимальное количество содержащейся

влаги, г /куб. м

2,14

4,84

9,4

10,7

13,6

17,3

30,3



При увеличении влажности, при той же температуре в +16ºС, влага из воздуха начнет выпадать в виде мелких капель - конденсата. Чем теплее воздух, тем больше водяных паров он может содержать, чем ниже температура воздуха, тем меньше в нем может быть влаги: при +10ºС в 1 куб. м может находиться не более 9,4 г/куб. м, а при 0ºС - не более 4,84 г/куб. м.

Если воздух, имеющий температуру +16ºС и содержащий 9,4 г/куб. м влаги, начать охлаждать, то при температуре +10ºС он будет насыщен влагой максимально, т.е. его относительная влажность достигнет 100%, и при дальнейшем понижении температуры из него начнет выпадать конденсат. Температура, при которой начинает образовываться конденсат, называется «точкой росы». Если воздух охлаждать ниже температуры точки росы, то лишнее количество влаги конденсируется (выпадает). При 0ºС в воздухе может содержаться не более 4,8 г/куб. м влаги, поэтому при понижении его температуры от +16 до 0ºС из 1 куб. м воздуха выпадет 8,8 г влаги (13,6 - 4,8 = 8,8 г).

 «Точка росы» - это температура, при которой влага, содержащаяся в данном объёме воздуха, не может в нём больше находится, и выпадает в виде сырости или капель (это уже видимая глазом вода). Аналогия с росой. Летом воздух прогревается, и содержание воды в нем увеличивается. Ночью воздух остывает, и излишки воды выпадают на земле и траве. Но на траве мы её видим, а на земле нет. Но это не значит, что её на земле нет. Просто земля, впитывающая поверхность, а трава нет. В здании, то же самое. На стекле (не впитывающая поверхность) она сразу видна, а на стене нет. Но она (влага) также стремится «течь» в холодную зону. И в толще конструкции она никогда не сможет выпасть в виде росы (капель). Потому что все эти поверхности пористые (впитывающие). Точку росы, нет смысла рассчитывать, не используя пароизоляцию внутри конструкции, она всё равно увлажнит стену. Применяя пароизоляцию, «точка росы» нужно рассчитать обязательно, чтобы она (влага)не конденсировалась на ней.

В точке росы, в примере о «дышащих» стенах, влага никогда не будет конденсироваться. Потому, что кирпич или другой паропроницаемый строительный материал будет накапливать эту влагу.

Зачем рассчитывать точку росы для паропроницаемых поверхностей? Если у нас не плесневеют обои, то все нормально? С глаз долой - из сердца (ума)вон? Можно поставить пароизоляцию, рассчитать точку росы (чтобы она не была на пароизоляции) и все. Зачем тогда покупая утеплитель мы платим за его паропроницаемость? Ведь это очень важный параметр. Рядом с теплопроводностью, пожарными и другими преимуществами одного материала перед другим. Во сколько обойдется монтаж теплоизоляции снаружи конструкции и пароизоляция внутри, и как это сделать практически?

Наружное или внутреннее утепление.

Сейчас у нас «фишка» такая. Утеплять только снаружи, внутри нельзя. Почему? Отвечают:

  1. Мы переносим «точку росы» в середину конструкции (лучше в утеплитель), чтобы она ни в коем случае не была на внутренней поверхности стены.
  2. Пароизоляцию внутри помещения устанавливать нельзя (чтобы не задохнуться). Как будто мы через стены вентилируем помещение. Если мы выпускаем воздух через стены, то получается неконтролируемый воздухообмен.

Толково придумано. Если бы ещё и хуже небыло, было бы вообще класс!

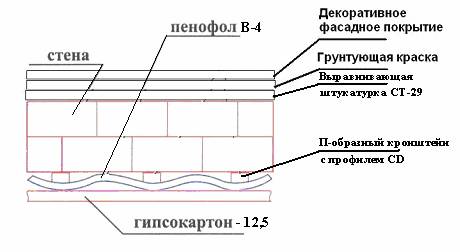

ПРИМЕР: Внутреннее утепление и пароизоляция

Расчет тепловлажностного состояния наружной стены здания (шлакоблок

Исходные данные:

Температура в помещении + 18 °С;Температура наружного воздуха – 22 °С. Конструкция стены:

все что мы хотели узнать о пенофол но боялись спросить

1.        Гипсокартон толщиной 12,5 мм;

2.        Воздушная прослойка, величиной 15 мм;

3.        Пенофол марки В-4, толщина – 4 мм;

4.        Воздушная прослойка, величиной 15 мм;

5.        Шлакоблок, толщиной 400 мм;



Сопротивление теплопередаче составляет: Rо = 2,7 м² °С/Вт.

Тепловой поток через стену составляет Q = 15,1 Вт

Температура на внутренней поверхности стены будет составлять

Точка росы для данных условий +10,2 °С.

ВЫВОДЫ:

·        Сопротивление теплопередаче конструкции 2,7! при ее простоте!

·        Точка росы на внутренней поверхности ПЕНОФОЛ™ не образуется, а за ПЕНОФОЛ™  нет источника влажности.

·        Стена всегда стоит в сухих условиях

·        Расчетные данные соответствуют реальным условиям эксплуатации

·        Энергия затрачивается в основном на обогрев воздуха внутри помещения

·        Удобство монтажа при новом строительстве и реконструкции старого

·        Летняя жара не влияет на микроклимат в помещении

·        Срок окупаемости утеплителя: примерно до года!

·        Срок долговечности не менее 100 лет!

Вес. Транспортировка. Складирование. Если сравнить материалы примерно равные по эффективности, то получится примерно такая картина:





Плотность(кг\м3)

Толщина(м)

Площадь (м2)

Вес (тн)

объём (м3)

транспорт

ПЕНОФОЛ™

41

0,004

10 000 м2

2,62

64

5 «газелек»

Пенопласт

25

0,050

10 000 м2

12,5

500

6 «фур»

Мин. Вата

70

0,090

10 000 м2

63,0

900

10 «фур»

все что мы хотели узнать о пенофол но боялись спросить

Сколько необходимо заплатить за погрузку, транспорт, доставку, складирование, хранение (в нужных условиях), доставку к месту монтажа разных материалов? Или мы за это не платим? С чего начинается экономика? Разорение начинается не с миллиона, а с копейки! Если мы не можем посчитать свои деньги, за нас, их посчитают другие. ПЕНОФОЛ™  кстати не критичен к влажности вообще.

Безопасность.

Пожарная. ПЕНОФОЛ™ - по горючести относится к группе Г1, а «Армофол» вообще обязательной сертификации не подлежит (металл в чистом виде). При контакте полиэтилена с огнем, он распадается на углекислый газ и воду.

К сведению, пенопласт (самый распространенный наш утеплитель) относится к группе Г2. При сгорании 1м3 пенопласта выделяется столько же тепла, сколько при сгорании 15 литров бензина. Это цветочки.Что ещё более важно, пенопласт относится к токсичной группе. То есть, при горении пенопласта выделяются продукты расщепления бензольного ядра. Проще говоря, это боевое химическое оружие. Геометрические размеры пенопласта начинают изменяться уже при температуре +80. Получить +80 на фасаде в жаркий, летний день (утепленный пенопластом), - не является проблемой. А если ещё и темной краской покрасить, так и подавно. Рабочий диапазон работы ПЕНОФОЛ™ -60 - +100 градусов. Армофола - -60 - +250 градусов. Но. Если ПЕНОФОЛ™ установить в помещении с температурой +140 градусов (например, сауна), то температура на поверхности алюминиевой фольги не превышает +70 градусов, а всё из-за теплоотражающих свойств материала.

Гигиеническая. ПЕНОФОЛ™ можно использовать в любых помещениях (медицинских, пищевых, детских т.д.), в открытом виде, в том числе и при контакте с пищей. Попробуйте привести другой пример материала с такой безопасностью, при такой эффективности.

В России есть программа энергосбережения. В ответ на письмо о широком применении пенопласта в строительстве была поставлена резолюция: «Отказать, корм для мышей». Грызуны живут не только в пенопласте, но и в минеральной вате, вплоть до стекловаты. Исключение - ПЕНОФОЛ™. Слишком тонкий. Мышь может прогрызть в нем дыру, ну и что? Никто в нем не селится, и для строительства гнезд не использует.

Электромагнитное и радоновое излучение

Неизбежность воздействия электромагнитного излучения (ЭМИ) на население и окружающую живую природу стала данью современному техническому прогрессу. Непрерывно растущий электромагнитный фон обусловлен резким увеличением числа радио- и телевизионных станций, расширением сети высоковольтных линий электропередач и атомных электростанций, быстрым ростом систем мобильной радиотелефонной связи, числа радиолокационных установок, широким внедрением радиоэлектронных устройств и СВЧ-излучающих приборов и технологий во многих областях народного хозяйства. Большое значение проблема электромагнитной совместимости приобрела с быстрым развитием автотранспорта. Уже сегодня электромагнитное поле городов на 18 – 32 % формируется вследствие автомобильного движения.

Все это говорит о том, что современные дома и здания должны защищать своих обитателей от электромагнитной опасности, и при их сооружении должны применяться такие материалы и конструктивные решения, которые позволят снизить уровень антропогенных ЭМИ до необходимого минимума в границах защищаемого объекта и обеспечить нормальную жизнедеятельность людей.

«ПЕНОФОЛ™» выступает в роли барьера, предохраняющего жилище от вредных электромагнитных излучений, снижая этот показатель от 2 до десятков раз!

«ПЕНОФОЛ™» имеет высокие радоноизолирующие характеристики и является перспективным материалом для использования в антирадоновой защите зданий и сооружений. Радон – это инертный газ без цвета и запаха, почти в 10 раз тяжелее воздуха, точка кипения +65°С, растворяется в воде. Радон, как и его альфа-излучатель. Концентрация радона в воздухе жилых домов, особенно одноэтажных, часто превышает даже уровень предельно допустимых концентраций, установленных для работников урановых рудников!

Долговечность.

 У производителей теплоизоляционных материалов есть тест: сколько циклов заморозки – разморозки выдерживает материал. Исходя из этих данных определяют примерный срок «жизни» материала. Допустим материал выдерживает 100 таких циклов. Но это не значит, что материал будет стоять 100 лет. Один цикл, это не зима – лето! Один цикл это прохождение один раз через 0°С. Например было утром – 1°С , а днем стало +1°С. Это один цикл. И таких циклов за зиму может быть очень много. Производители утеплителей как - то не очень хотят об этом вспоминать. Это понятно. Кто ж будет выступать против себя любимого. Срок эксплуатации лучшей минеральной ваты – 50 лет. Мы не говорим уже о пенопласте и вате которую раскупают на рынке т.п. Циклы заморозки - разморозки на ПЕНОФОЛ™ никак не влияют. Срок службы ПЕНОФОЛ™ не менее 100 лет. Срок жизни полиэтилена около 200 лет. Алюминий вообще называют «вечным» материалом. Срок жизни любого материала применяемого в капитальном строительстве, должен быть не менее срока жизни самого здания. А сколько должно эксплуатироваться здание? Не менее 100 лет! Почему? Стратегически необходимо строить здания длительного пользования. Так, начиная с 60-х годов прошлого века, наша страна перешла на индустриальное массовое строительство панельных зданий с коротким сроком службы (не более 50–70 лет эксплуатации). Таким образом, человек, родившийся в панельном доме, на старости лет должен покупать новую квартиру или становиться «бомжом». Что же ожидает через 20–30 лет многие наши города с их «панельными» микрорайонами?

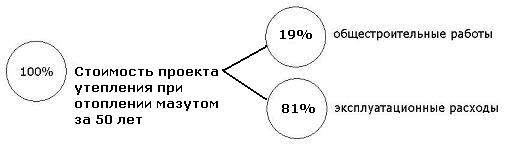

Самый сложный и дискуссионный фактор экономики связан, с одной строны, с расходом энергии, идущей на строительство ограждений и, соответственно, инженерной начинки здания, а с другой стороны, с потерями энергии при ее эксплуатации. Применение прогрессивных систем утепления позволяет решить одновременно две задачи: увеличить долговечность зданий и сооружений, при условии сопоставимой со сроком службы здания долговечности примененной теплоизоляционной системы, и увеличить сопротивление теплопередаче наружного ограждения.

Исходя из вышесказанного, вторым по важности моментом является подбор теплоизоляционных систем. Здесь на первое место выходят компетентность и профессионализм разработчиков нормативно-технической документации и далее проектировщиков

Частные и коммерческие собственники первыми стали применять передовые технологии с качественными материалами для строительства и защиты своих зданий и сооружений, потому что их цели совпадают с теми возможностями, которые предоставляют для них современные строительные технологии.

Между тем цель развития строительной отрасли заключается в выработке правильной и эффективной социально-экономической политики на основе научно-технического прогресса и энерго-экономического анализа, который предполагает оценку всех факторов, влияющих на экономию тепла и энергии. Это возможно осуществить, если будет обеспечена государственная политика, направленная на ресурсосбережение при строительстве и эксплуатации зданий и сооружений.

Форма собственности

Требования собственника объекта

Цели распорядителя имуществом

Критерии отбора конструкций

Факторы влияния

Частная

(заказчик, «строитель» и распорядитель в одном лице)

Надежность,

Долговечность

Комфортность,

Увеличение межремонтного периода

Эстетичность,

Минимальные эксплуатационные затраты.



Абсолютно совпадают

Долговечность,

Износостойкость,

Качество,

Цена/качество,

Обеспечение здоровых условий проживания,

Ремонтопригод-ность,

Безопасность применения,

Сочетаемость материалов.

Рекомендации,

Эффективность,

Доступность в приобретении,

Известность брэнда (материала),

Возможность ремонта.

Государственная,

Муниципальная

Надежность конструкций, Увеличение межремонтного периода,

Скорость строительства при минимальных затратах на строительство.



Прямо противоположны

при отсутствии

контроля со стороны собственника

Минимальная стоимость строительства,

Соответствие строительным нормам,

Относительная простота применения,

Комплексность поставки,

Экономия средств при строительстве.



Строительные нормы,

Проектное решение,

Наличие сертификатов,

Нормативные акты и иные уполномоченные рекомендации,

Знание материала проектировщиком, органами контроля.





Если обратиться к таблице, то становится очевидным, что построить Вам комфортное и здоровое долговечное жилье, в общем-то, как цель никто перед собой не ставит. Задача проста: за минимум средств максимально быстро возвести максимальную площадь поверхности.

Нет заказчика. Грамотного заказчика. Вот если заказчик будет ещё и собственником. То есть будет нести все эксплутационные расходы по этому зданию, тогда картина изменится. Эксплутационные расходы всегда выше, чем первичные (строительство). А если принять во внимание постоянное повышение цен на газ, электроэнергию, воду, услуги, ремонт и т.п. И соотнести со сроком эксплуатации здания, то первичные затраты и вовсе потеряются.

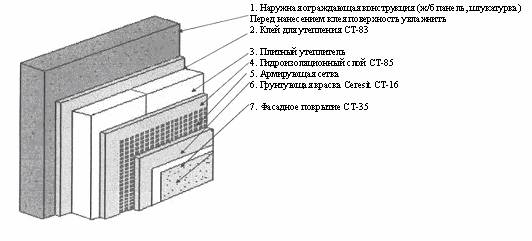

Фасадная система утепления рассчитана на 25 лет. Вот это сроки! А что потом делать? Монтаж лесов (оплата). Демонтаж «утеплителя» (оплата). Утилизация (оплата). Покупка, доставка, складирование (оплата). Монтаж (оплата). И всё это, при неэффективности материала, на следующие 25 лет? Красиво. Это какая экономика такое выдержит? Думаю, что ни одна европейская. Об Украине помолчим. На чью экономику воду (то есть деньги) льём?

РЕМОНТ.

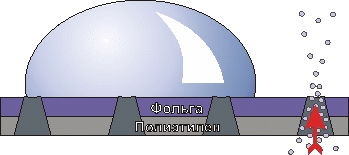

ПЕНОФОЛ™ ремонта не требует. При монтаже, если случайно порвали, или специально разрезали, всё заклеивается алюминиевым скотчем (лента алюминиевая монтажная, самоклеющая) Ламс. Надежно. Обычный скотч использовать нельзя. Боится сырости. Отвалится.

 МОНТАЖ

Внимание! Алюминий хороший проводник. Электропроводка должна быть надёжно защищена! Перед установкой убедитесь в надёжности защиты электропроводки.

Избегайте нахлёстов. Монтаж в «стык» - наиболее подходящий вариант.

ПЕНОФОЛ™  служит не только термо-, но также и парооизолятором при его корректном использовании, если все стыки проклеиваются липкой алюминиевой лентой ЛАМС.(для создания полной паро и гидроизоляции). Лентой легко заклеить все случайные порезы на ПЕНОФОЛ™ .

Между алюминием на ПЕНОФОЛ™  и конструкцией оставляйте воздушный зазор 1–2 см. Для максимальной реализации всех качеств материала. Если больше, то увеличиваются потери тепла из-за конвекции. Если без зазора – потери из за теплопередачи.

Установка производится: фольгой к источнику тепла. Внутрь или наружу помещения. В зависимости от задач которые стоят (защищаемся от солнца и\или сохраняем тепло внутри помещения). ПЕНОФОЛ™  тип В (двухстороннее фольгирование), отражает тепло в обе стороны.

Чтобы утеплить стены:

·         Если монтируется гипсокартон. Закрепить ПЕНОФОЛ™  временно к стене. Закрепить П- образный кронштейн. Далее ремендации по монтажу гипсокартона. ПЕНОФОЛ™  при этом не натягивая, а наоборот «попуская» его, создавая тем самым  еще один воздушный зазор между ПЕНОФОЛ™  стеной. Проклеить стыки.

Потолки

·         На потолки ПЕНОФОЛ™  устанавливаем аналогично стенам, с той лишь разницей, что если есть лаги, то утеплитель можно закрепить сверху лаг с лёгким провисом

Крыша

·         Если Вы хотите утеплить крышу, можно просто повесить изоляцию по перекрытиям, позволив ей немного свешиваться. Вентиляция под крышей обязательна с двух сторон утеплителя!

·         Если вы собираетесь утеплить плоскую крышу с металлическими перекрытиями, необходимо прикрепить болтами деревянные балки поверх перекрытий и затем по этим балкам набивать утеплитель.

Трубы

·         Если утепляем трубы. Лучший способ - приклеить по трубам кольца из того же пенофольгированного утеплителя, а сверху полностью закрыть им трубы. Внутреннее пространство между трубами и утеплителем будет иметь свойства термоса.

Пол

Внимание! В случае устройства сверху ПЕНОФОЛ™  цементной стяжки, фольгу необходимо закрывать полиэтиленовой плёнкой с проклейкой стыков в п\э плёнке т.к. цемент является агрессивной средой для алюминия!

·         Над холодными и сырыми подпольями и подвалами монтировать как для потолка, для защиты первых этажей от холода и сырости (фольгой вверх).

“Теплый пол”.

·         ПЕНОФОЛ™  устанавливается на сухую стяжку фольгой вверх, и монтировать “теплый пол”.

·

ПЕНОФОЛ С. (самоклеящийся с односторонним фольгированием)



·         ПЕНОФОЛ тип С крепится на сплошные твердые поверхности (допускаются незначительные разрывы, трещины, сколы, шероховатости, бугристость), которые предварительно очищаются от грязи, пыли и обезжириваются. Благодаря эластичности ПЕНОФОЛ™  поверхность может иметь любые перепады в плоскостях, угловые загибы и пр.

·         Разрезать на куски нужной длинны. Постепенно снимая защитную пленку с клейкой стороны материала, приклеить его путем сильного нажатий и разглаживаний к внутренней поверхности подготовленной стены фольгой внутрь помещения. Полосы ПЕНОФОЛ™  должны иметь соединения между собой “стык в стык”, которые заклеиваются лентой “ЛАМС” для полной пароизоляции.

ОТЛИЧИЕ ОТ ПОДДЕЛОК

Собственником торговой марки „ПЕНОФОЛ™”, является ЗАО „ЗАВОД ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ «ЛИТ»”, г. Переславль – Залесский, Россия.

Для справки: ПЕНОФОЛ™  это торговая марка (пример: AUDI, KNAUF). Это не нарицательное имя (пример: машина. гипсокартон). ПЕНОФОЛ™  не бывает чей-то (украинский, российский). ПЕНОФОЛ™, он и есть ПЕНОФОЛ™.

В 2000 году «ПЕНОФОЛ» стал победителем во Всероссийском конкурсе «СТО ЛУЧШИХ ТОВАРОВ РОССИИ».

В 2001 году материалы «ПЕНОФОЛ™» стал обладателем  Всероссийской премии «Российский национальный олимп 2001».

ЗАО «Завод информационных технологий «ЛИТ» - единственное предприятие в СНГ, которое принято в RIMA (Reflecting Insulation Manufacturers Assosiation) – международную ассоциацию производителей теплоотражающей изоляции. Членами RIMA, являются представители различных сфер деятельности: ученые, инженеры, производители, маркетологи и академики, объединенные целями исследований, разработки, производства и внедрения новых энергосберегающих теплоизоляционных материалов.

За любой торговой маркой стоит наука, технология производства и соответственно профессионализм, что всегда влияет на качество и далее на цену. В последнее время участились подделки «под» «ПЕНОФОЛ™». Заявления продавцов: «То же самое, что «ПЕНОФОЛ™», только дешевле», рассчитано на людей, которые не думают, а мечтая о хорошем - покупают «дешёвое». С таким же успехом можно сказать: «Между стразами и бриллиантами разницы нет. Только цена». Кто хочет пусть верит.

Главные отличия «ПЕНОФОЛ™» от подделок

·        Главное отличие – материал работает эффективно, долго, надежно (остальное – причины)

Причины

  • Качество алюминиевой фольги. Очищенная на 99,99% и отполированная, что влияет на отражение тепла Алюминиевая неполированная фольга, которая применяется в строительстве, толщиной 50-80 мкм, отражает не более 70-80% тепла.
  • Толщина фольги не менее 14мкм. Фольга меньшей толщины тепло не отражает. Обычное зеркало обладает почти 100 % оптическим отражением, но тепло не отражает.
  • Металлизированные пленки. Сегодня самый большой рынок «под» «ПЕНОФОЛ™». Стоят в 2 раза дешевле чем «ПЕНОФОЛ™», а работают в 6 раз хуже. К отражающей изоляции их отнести нельзя. Если на какую-либо основу нанести напыление меньше 500 ангстрем, то теплового отражения как такового не происходит, сказывается так называемый скин-эффект. Проще говоря, не все то, что блестит, отражает тепло. Кроме того ультрафиолет их «убивает» менее чем за год (нельзя ставить на улице). Еще дешевле купить подложку под «ламинат». Эффект тот же.
  • Технология «приварки» фольги к полиэтилену. Влияет на долговечность материала. На глаз видно «фирменную» закатку «ПЕНОФОЛ™». «Шашечки» (материал можно гнуть в разные стороны и он при этом не лопается, не отваливается, ему есть куда «уходить»). «Приваривать» пока никто не научился.

Какой толщины должны быть стены?

Строители как-то особенно упирают на стены, но забывают о потолке (кровле). А это примерно 50% всех потерь ограждения. Но ведь здание состоит не только из стен. Там есть окна, двери, потолок, пол.

В целях более четкого представления роли наружных стен в общем энергетическом балансе здания были выполнены расчеты для абстрактной модели здания.

Выполненные расчеты теплового баланса 17-этажного жилого здания и климатических условий Москвы. С учетом теплопотерь через окна, полы, чердачные перекрытия и вентиляцию показали, что увеличение R0ПР стен с

1 до 2 м2 0С/Вт позволяет сократить расход тепловой энергии на отопление на 16 %,

с 2 до 3 м2 0С/Вт - еще на 7 %,

с 3 до 4 и до 5 м2 0С/Вт соответственно сокращает теплопотери здания всего лишь на 3,5 и 2,3 %.

Роль теплозащитных качеств наружных стен в экономии тепловой энергии при эксплуатации здания снизится еще почти вдвое, если учесть расход тепла на горячее водоснабжение и потери при транспортировке от ТЭЦ до потребителя.

Теплая Украина? Климат.

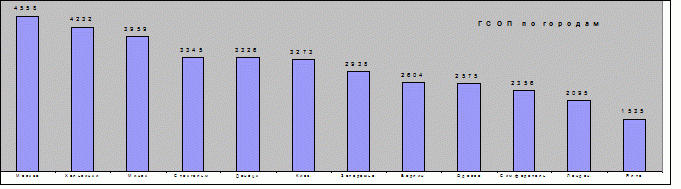

Есть такое понятие в строительной теплофизике – ГСОП – ГрадусоСутки Отопительного Периода. Это универсальный показатель характеризующий степень суровости климата. Если учесть, что параметры комфортности для человека во всех странах примерно одинаковы (температура воздуха в помещении должна быть не ниже +18 градусов, а отапливать нужно начинать при среднесуточной температуре не ниже +8 градусов) то ГСОП опосредованно характеризует и уровень энергозатрат на поддержание параметров комфортности – чем меньше ГСОП, тем меньше и энергии будет израсходовано на отопление. Так, для Донецка, количество дней в году, когда температура ниже +8 градусов – 176 суток. Среднесуточная температура в этот период – минус 0.9 градуса. Тогда Донецк ГСОП = 18 – (-0.9) * 176 = 3326. Для сравнения, по другим городам :

все что мы хотели узнать о пенофол но боялись спросить Как видим оперируя только ГСОП, в Лондоне затраты на отопление будут ниже чем у нас в Симферополе и немного больше чем в нашей Ялте. И мы ничего не вправе тут сделать, разве, что климат поменять. Но и это еще не все. У нас не только средние зимние температуры ниже, чем в Европе. У нас еще и очень низкие абсолютные температуры зимой случаются. Так в том же Лондоне никогда за всю многовековую историю метеонаблюдений не случалось мороза крепче минус 10 градусов. А абсолютный минимум в Норвегии один раз приключился в г. Бергене - 16.1 градуса мороза. Донецк же ориентируется на возможные зимние морозы в минус 34 градуса. Как нам перенять опыт европейских стран?

все что мы хотели узнать о пенофол но боялись спросить

В Мурманске холодно? – А то, дурацкий вопрос, - ледокол «Арктика», Северный морской путь, льдины, полярники, белые медведи и т.д. Так вот в Мурманске абсолютная минимальная зарегистрированная температура – минус 39 градусов. Сравните с нашими, на «теплой» Украине. Нужно ли говорить каков запас отопительных мощностей должен быть у нас, по сравнению даже с той-же Норвегией, чтобы не вымерзнуть за пару-тройку дней, когда морозы влупят под сорок? Но и это еще не все. Колебания температур у нас значительные. Намедни, мороз был -18 градусов, через день +1 градус. Это ж какие запасы теплогенерирующих и теплотранспортирующих мощностей (а это огромные деньги!!!) требуется иметь, чтобы сотни тысяч тон воды, которая циркулирует в наших отопительных системах уметь быстро нагреть и столь же быстро остудить.

Мы млекопитающие. Мы очень критичны к вещественному составу воздуха – влажности и особенно количеству углекислоты в воздухе. При дыхании мы потребляем кислород и выдыхаем углекислоту. Немного углекислоты. Но выдох идет в общий объем воздуха. И наш организм очень чутко на это реагирует – спертый воздух, трудно дышать и т.д. В итоге воздух в помещении требуется менять в гораздо гораздо-гораздо-больших объемах, чем нам нужно непосредственно для дыхания. А ведь зимой этот свежий воздух нужно нагреть, он отдаст тепло стенам, а потом быстренько нагреть новую порцию. Короче в общей структуре теплопотерь здания затраты на нагрев вентилирующего воздуха составляют примерно … половину всех теплозатрат! Оставшуюся половину делят между собой теплопотери через окна\двери, пол\потолок, стены. Для разных условий эти цифры разнятся, порой значительно, но общая картина остается неизменной – львиная доля энергозатрат тратится именно на вентилируемый воздух. А раз так, то уменьшив именно этот самый большой сегмент энергозатрат, мы очень сильно уменьшим и суммарные! Как это сделать? – Проще всего – дозировано вентилировать помещения. Когда в них нет людей, когда там нет генераторов углекислоты и водяного пара – зачем там вентиляция? А раз отсутствует приток свежего холодного воздуха, то и не нужны теплозатраты на его подогрев!!! Как это реализуется практически? – Достаточно просто. Нужно устранить неконтролируемую вентиляцию – попросту сделать здание (а желательно и каждую комнату в нем) герметичными. Но ведь свежий воздух, который мы нагрели, в первую очередь отдает тепло потолку, стенам и т.д. Получается, что мы греем стены через воздух. Применяя ПЕНОФОЛ™, мы сводим эти потери к минимуму. Энергия только на нагрев воздуха.

все что мы хотели узнать о пенофол но боялись спросить

все что мы хотели узнать о пенофол но боялись спросить

Выдержки из обсуждения в Интернете

 «………Послушаешь тут на Форуме некоторых русских теплофизиков из Германии, - русские, дескать, клинические лохи и дураки, выгоды своей не понимают, противятся нашествию пенопластовой чумы на свои жилища. Вон в Германии ….

А как в действительности в Германии?

Вот история лишь одного белорусского завода из г. Новолукомльска - он выпускает старый добрый керамзит. По 260000 м3 в год. Из них, около 40000 м3 в год, они поставляют керамзита в … Германию. А немцы просят в 10 раз больше, на $12 млн. - Да нету, говорят бялорусы, - самим не хватает! Да и бацька не велит.

Видя такой конфуз, немцы из Берлинского института испытаний строительных материалов примчались в 1998 г. на завод, сами сертифицировали белорусский керамзит, дали ему класс «U» (самый лучший, такой же, как у европейского керамзитового гиганта "ЕxClay"), нашлепали евроупаковок , отвалили от Евробанка льготный кредит на расширение производства, задобрили батьку - только давайте мол родимые, поспешайте, - Германия с нетерпением ждет ваш керамзит.

Другой белорусский завод, Гомельстекло, большую часть своей продукции – пеностекла, отправляет в Европу. С руками отрывают……..

………Прибалты вообще свой «пенопластовый этап» в строительстве без содрогания не вспоминают. Сначала они, «по пути в Европу», поумничали немного для порядку, а теперь элементарно взялись за ум……..

……..Финны те вообще отморозились по полной. Сначала настроили т.н. «финских домиков» у себя (дерево-пенопласт-дерево). Когда «дошло» - снесли их к черту. Все 8 млн! м2…………

………….И совсем «разочаровали» Европу хохлы. Вместо того чтобы, как все «цивилизованные народы» напихать в стены пенопластовой трухи, они (ну хитро… нация по определению, хуже евреев) восстанавливают свои мощности по выпуску пеностекла, керамзита и ячеистых бетонов. Несколько украинских керамзитовых заводов вообще с нетерпением ожидали запуска Дунайского канала – на баржах если везти керамзит, с огромным наваром его можно продавать в Европе…….»

Вывод: Критика пенополистирола и минеральной ваты в составе ограждающих конструкций зданий и желание реально разобраться в вопросе теплоизоляции разгоревшаяся в Прибалтике, России и Беларуси, а также начинающаяся и на Украине свидетельствуют также и о том, что отечественные производители строительных теплоизоляторов уже достаточно «встали на ноги» чтобы грамотно защищать свои внутренние рынки.

 Цена.

Очень важный параметр, но никогда не главный. Мы всегда должны понимать: за что мы заплатили, что получим в результате. Теплоизоляцию, необходимо рассматривать только в комплексе. Невозможно просто сравнить два материала только по цене и применив, получить хороший результат. Слишком высокие ставки. Строительство это долгосрочное капиталовложение. Сегодня очень модно использовать слова «экономика», «экономически выгодный», «экономически обоснованный» в оправдание инженерных просчетов и ошибок, неумения или нежелания заняться расчетами, а в худшем случае откровенного непонимания сути строительства.

Если сравнить ПЕНОФОЛ™  с любым из ныне известных утеплителей по стоимости в комплексе, то оказывается, что он по цене всегда выгодней. Из этого правила нет исключений.

Аналогов материалу ПЕНОФОЛ™ по эффективности, качеству исполнения, универсальности и сферам применения на сегодняшний день нет.

Теплоизоляция это есть ПЕНОФОЛ™, и иного не дано.

Экономическое обоснование применения технологии отражающей теплоизоляции «Пенофол»® при утеплении мансардных этажей и чердачных перекрытий

I. Исходные данные:

1.       Анализ теплопотерь через чердачное перекрытие производим в одноэтажном здании размерами:

(длина-ширина-высота) 3,3 м х 5,5 м х 2,7 м

S пола = 3,3 м х 5,5 м = 18,15 м2

2.       Rтр.о = 3,7 м2 оС/Вт – приведенное сопротивление теплопередачи чердачного перекрытия соответствующее Феодосийскому региону (СНиП II–3-79, табл. 1б, 2000 г.)

Ротопл. = 67,3 Вт/м2 – удельная мощность отопления для компенсации теплопотерь через ограждающие конструкции энергосберегающего здания (СНиП II-3-79, табл. 1б, 2000 г.) при отсутствии утепления из отражающей изоляции

3.       Расчет суммарных теплопотерь через ограждающие конструкции анализируемого здания.

Q = 67,3 х 18,15 = 1221,5 Вт

4.       Расчет суммарных теплопотерь через чердачное перекрытие.

К = 29% - доля суммарных теплопотерь через чердачное перекрытие (Расчет № 1 «Экострой»).

5.       Расчет удельных теплопотерь через чердачное перекрытие по всем видам теплопотерь (излучение, теплопроводность, конвекция) при отсутствии в конструкции утепления из отражающей изоляции.

Qпер.=Qперекр./S перекр.=354,2/18,15=19,52 Вт/м2

II. Расчет удельных теплопотерь через чердачное перекрытие при различных видах утепления:

1.       Утепление минераловатными плитами Rockmin толщиной 250 мм и Rо = 6,58 м2 оС/Вт – норматив Евросоюза.

Q250 = (Тв. - Тн.)/Rо,

где:

Rо – коэффициент теплосопротивления плит Rockmin толщиной 250 мм

Тв = 21оС - температура в помещении

Тн.= - 20оС – температура вне здания зимой

Q250 – удельные теплопотери через утеплитель

Q250= о)]/6.58=41/6.58=6.23 Вт/м2

2.       Утепление минераловатными плитами Rockmin толщиной 150 мм и Rо = 3,95 м2 оС/Вт – требования СНиП II-3-79, табл. 1б, 2000 г. Rо = 3,7 м2 оС/Вт

Q150= о)]/3.95=41/3.95=10.38 Вт/м2

Q150 – удельные теплопотери через утепление

3.       Утепление чердачного перекрытия по технологии отражающей изоляции «Пенофол» - коммерческое предложение ООО «Экострой».

Qпер.=19,52 Вт/м2 – разд. I, п. 5 – удельный тепловой поток через чердачное перекрытие по всем видам теплопотерь (за счет теплопроводности и излучения)

Зимой не менее 75% потока теплоплопотерь через чердачные перекрытия формируется за счет излучения, что составляет:

Qизл.пер. = Qпер.х 0,75 = 19,52 х 0,75 = 14,64 Вт/м2

Таким образом, суммарные теплопотери через чердачные перекрытия зимой рассчитываются следующим образом:

Qпеноф. = Qпер. х

Qпеноф. = (19,52 Вт/м2 х 0,03) + (19,52 – 14,64) = 5,47 Вт/м2

где:

Qпеноф. – удельные теплопотери через перекрытие, теплоизолированное Пенофолом В4

Таблица № 1



Виды утепления

Rockmin

Rockmin

Пенофол В4

Теплопотери через утеплитель Вт/м2

6,23

10,38

5,47

III. Стоимость общестроительных и эксплуатационных затрат при реализации различных вариантов утепления перекрытия S = 100 м2

Таблица № 2

№ п/п

Технология утепления чердачного перекрытия

Общестроительные затраты, грн./м2

Эксплуатационные расходы на энергоносители в зимний период (7 мес.), грн./м2

Материалы

Работа

дизельное топливо

Эл. Е.

мазут

газ

1.

Утепление базальтовыми плитами Rockmin

61,25

15

76,25

10,52

10,05

5,65

1,52

2.

Утепление базальтовыми плитами Rockmin

37,88

10

47,88

17,53

16,74

9,42

2,53

3.

Утепление отражающей изоляцией по технологии «Пенофол»ТМ

30,2

27,27

57,47

9,38

8,58

4,783

1,3

Примечание:

  • цены на материалы взяты с Прайс-листов ООО «ТПК» и ООО «Экострой»;
  • схема утепления базальтовыми плитами – паробарьер + базальтовые плиты + гидробарьер;
  • схема утепления отражающей изоляцией – полиэтиленовая пленка + Пенофол В-4 + полиэтиленовая пленка.

IV. Расчет экономии средств от применения технологии отражающей изоляции «Пенофол»® на перекрытии площадью 100 м2 при техническом ресурсе конструкции утепления - 50 лет.

Таблица № 2

№ п/п

Рассчитываемый параметр

Используемые энергоресурсы

Диз. топливо, грн./литр

Эл. Е, грн./кВт х час

Мазут, грн./литр

Газ (с транспорти-ровкой), грн./м3

1.

Цена энергоресурсов на 01.11.2005 г.

3,35

0,32

1,8

0,52

2.

Суммарные затраты при утеплении перекрытия Rockmin

92438

88488

51888

17438

3.

Суммарные затраты при утеплении перекрытия по технологии «Пенофол»® за 50 лет, грн.

47439

43393

24427

6575

4.

Экономия от применения технологии «Пенофол»® за 50 лет, грн. (рассматривается только зимний период – 7 мес.)

44999

45095

27461

10863

5.

Экономия средств от применения «Пенофол»® на каждом м2 перекрытия за зимний период в год, грн./м2

9,0

9,02

5,49

2,17



Выводы:

  1. Стоимость общестроительных работ по утеплению чердачного перекрытия согласно требованиям СНиП II-3-79, табл. 1б, 2000 г. при использовании отражающей изоляции «Пенофол»® выше стоимости работ по утеплению традиционным утеплителями.
  2. Расходы энергоресурсов на компенсацию теплопотерь через чердачное перекрытие, утепленное по технологии «Пенофол»® в 2 раз ниже чем при традиционном утеплении.
  3. Экономия средств от применения «Пенофола»® на каждом м2 перекрытий в год по Феодосийскому региону составляет – 2,17 грн.
  4. С учетом роста цен на энергоресурсы на мировом рынке эффективность использования технологии «Пенофол»®будет увеличиваться.

все что мы хотели узнать о пенофол но боялись спросить

  Наверх

Как избежать теплопотерь

Известно, что теплопотери любого здания определяются тремя видами переноса энергии: тепловое излучение, теплопроводность среды, конвекция. Доля теплопотерь для здания до 3-х этажей распределяется, как указано на (Рис. № 1).

(Рис. № 1).

все что мы хотели узнать о пенофол но боялись спросить

Теплоизоляционные материалы,применяемые в настоящее время можно разделить на 2 класса:

  • массивная изоляция (пенополистирольные, базальтовые, стекловолоконные) уменьшают теплопотери здания за счет увеличения толщины теплоизоляции;
  • отражающая изоляция (энергосберегающие материалы «Пенофол»).

Основными физическими свойствами, определяющими области применения этих видов теплоизоляции, являются:

  • способность материала проводить тепло, которая измеряется коэффициентом, теплопроводности

Чем ниже коэффициент

  • способность материала поглощать энергию падающего теплового потока, которая измеряется коэффициентом эмиссии (Е).

Чем меньше коэффициент эмиссии материала, тем меньше теплопотери в окружающую среду за счет излучения (коэффициент эмиссии стекловаты – 0,9, энергосберегающих материалов «Пенофол» - 0,03).

Заводом информационных технологий «ЛИТ» (Россия)была разработана технология теплоизоляции строительных конструкций на основе материалов с высокой отражающей способностью «Пенофол».

Технология отражающей изоляции «Пенофол» это:

по внешней форме – сочетание отражающих материалов «Пенофол» с двумя воздушными замкнутыми прослойками воздуха;

>по основному элементу – многослойный материал „Пенофол”, состоящий из слоя вспененного полиэтилена и одного или двух слоев пищевой шлифованной фольги;

по содержанию – отражающая изоляция «Пенофол» распределяет падающий на нее тепловой поток на две части:

  • отраженную – 97% теплового потока без какого-либо взаимодействия с материалом теплоизоляции;
  • поглощенную – 3% теплового потока идущего на нагрев алюминиевой фольги с формированием потока теплопотерь за счет теплопередачи.

Физическая сущность работы «массивных» видов изоляции подобна вышеописанному. Но, из-за высокого значения коэффициента эмиссии, отражается лишь 20% падающего теплового потока, а 80% теплового потока взаимодействует с теплоизоляцией, нагревает ее, и приводит к увеличению теплопотерь.

Для сравнения эффективности теплоизоляции неэксплуатируемого чердачного перекрытия при различных конфигурациях утепления произведены расчеты теплопотерь в таблице № 1.

Поток теплопотерь при использовании технологии отражающей изоляции, как видно из данных таблицы, в 1,9 раз меньше, чем требования СНиП II-3-79 табл. 1б 2000 г.  Формирование подобного потока теплопотерь (2,479 Вт/м2) при использовании конструкции из базальтового утеплителя Rockmin требует толщины 67,8 см, что экономически не выгодно.

Таблица № 1

Виды утепления

Rockmin (требование Евросоюза)

Rockmin (СНиП II-3-79 табл. 1б 2000 г.)

Пенофол В4

Теплопотери через утеплитель, Вт/м2

6,23

10,38

5,47

Результаты приведенных расчетов подтверждаются Протоколом № 37к/04 от 17.04.2004 г. Государственного научно-исследовательского института строительных конструкций, г. Киев.

«Таким образом, теплопроводность теплоизоляции «Пенофол» может быть меньше чем у пенополистирольных плит ПСБ-С в 4÷8 раз, у минераловатных плит в 4÷12 раз, у пенобетона в 12÷24 раз.»

Проверка на стенде отражающей изоляции Пенофол В-4 позволяет утверждать что, в самый жаркий летний день при нагреве ограждающих конструкций от прямого солнечного излучения до 53оС, утепленного по технологии «Пенофол» температура воздуха внутри здания не превышает +25оС, что позволяет исключить расходы на кондиционирование (График №1).

все что мы хотели узнать о пенофол но боялись спросить

В настоящее время на строительном рынке Украины появилась отражающая изоляция и других производителей. Но ни один из производителей не занимается разработкой технологий и тем более информационным сопровождением практического применения и расчетов конструкций утепления.

Скупой платит дважды или не все, что блестит, является отражающей изоляцией.

(фольга или металлизированная пленка?)

к.т.н. А.Н. Батраков, И.А. Амплеева

     В последнее время все больше возникает вопросов, что применять в отражающей изоляции полированную фольгу или металлизированную пленку. В этой статье мы подробно рассмотрим различия, казалось бы, таких похожих на вид материалов.

     Основным различием является толщина алюминиевого слоя.

     Толщина фольги из полированного алюминия у различных производителей колеблется от 10 мкм до 100 мкм. В этом диапазоне толщин разницы в эффективности теплоотражения не наблюдается.

     Для металлизированных пленок складывается не столь однозначная ситуация, так как толщина напыленного слоя алюминия на пленку колеблется от долей микрометра до нескольких микрометров.

     Материалы с толщиной напыления < 0,3 мкм совсем не являются отражающей изоляцией. Данное утверждение связано с понятием скин-слоя (рисунок 1) - расстояния от поверхности проводника, на котором плотность излучения убывает в е раз (т.е. имеет значение 37% от максимальной) Так скин-слой в алюминии для теплового излучения составляет примерно 500 Å. И чтобы эффективно отразить тепловой поток толщина фольги должна быть не менее 3 толщин скин-слоя. Если же толщина окажется недостаточной, то излучение просто пройдет сквозь это препятствие. Данный эффект можно наблюдать на просвет, если сквозь пленку проходит видимый свет, то проходит и тепловое излучение (инфракрасное излучение имеет большую пробивную способность).

все что мы хотели узнать о пенофол но боялись спросить

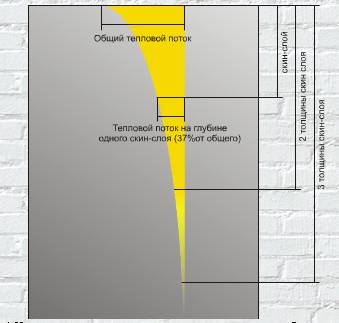

Рис. 1 Изменение интенсивности теплового потока вглубь проводника.

     При толщине напыления алюминия > 0,3 мкм металлизированную пленку нельзя с уверенностью назвать отражающей изоляцией: при такой толщине напыления тепловой поток не может пройти насквозь, а может или отразиться или поглотиться. В этом случае материалы сравниваются по эмиссионности (степени черноты).

     Эмиссия (

     У металлизированных пленок эмиссионность выше чем у полированного алюминия и составляет по различным источникам

     Бытует мнение, что напыленные пленки более устойчивы к окислению, так как слой алюминия с двух сторон закрыт защитным материалом. Но не стоит забывать того, что полимерные пленки паро- и воздухопроницаемы, а напылямые слои более подвержены окислению по сравнению с прокатной фольгой.

     Высокочистая полированная алюминиевая фольга очень устойчива к окислению. Как показал опыт применения материала Пенофол® выпускаемого заводом "ЛИТ", г. Переславль-Залесский, в помещениях с очень высокой влажностью (более 85%) фолгированная поверхность не претерпела никаких изменений на протяжении 4-х лет.

     Даже если взять окисленный алюминий, то показатели его эмиссионности очень близки к металлизированным пленкам.

     На рисунке 2 представлена зависимость степени черноты от длины волны для полированного и окисленного алюминия.

все что мы хотели узнать о пенофол но боялись спросить

Рис. 2 Зависимость степени черноты от длины волны для полированного и окисленного алюминия.

     Дополнительным доводом в пользу фольги говорит то, что главным "бичом" отражающей изоляции является отнюдь не окисление алюминия, а запыление зеркала. Вот здесь и выявляются преимущества фольги. Так как фольга является токопроводящим материалом, то на ней практически не скапливается статическое электричество, притягивающее мельчайшие частицы пыли. Металлизированные пленки, напротив, по структуре напоминают конденсатор, тем самым, накапливают статическое электричество со всеми вытекающими отсюда последствиями.

     Еще одна область применения металлизированных пленок - теплые полы. Казалось бы, они специально для этого сделаны - слои полимера надежно закрывает металл от щелочного действия бетонной стяжки, но и здесь кроется проблема. Дело в том, что алюминий под теплыми полами выполняет "разравнивающую" функцию, то есть при незначительной толщине бетонной стяжки нивелирует так называемые "тепловые полосы". Но как показали исследования, эффективность выравнивания общего теплового поля напрямую зависит от толщины алюминиевой фольги. Так для наилучшего разравнивания при толщине бетонной стяжки 3 см толщина фольги должна быть минимум 30 мкм. Конечно, при толщине 100 мкм эффективность разравнивания увеличивается, но и существенно возрастает и цена.

     А теперь от слов перейдем к цифрам.

     Начнем с теории. Как известно общий тепловой поток в системе с отражающей изоляцией состоит из 3 составляющих - конвекции, теплопередачи и излучения:

Qобщ. = Qконв. + Qтеплопер. + Qизл

     Мы опишем только излучательную составляющую теплового потока, так как именно эта характеристика определяет эффективность отражающей изоляции. Чем меньше тепловой поток, тем меньше теплопотери.

     Так для неограниченных параллельных плоскостей замкнутой системы двух серых тел тепловой поток путем излучения определяются по закону Стефана-Больцмана:

Qизл =

= (1/

     где – постоянная Больцмана,



     T1 – температура горячей и T2 – температура холодной поверхности.



     Подставим в эти уравнения наши данные:

     Для фольги = 0.05, для металлизированных пленок принимаем равной 0.9, тогда при прочих равных условиях получается, что фольга как минимум в три раза более эффективна по сравнению с металлизированными пленками. Думаю, эта цифра говорит сама за себя, если потребитель согласен брать материал с заранее более низкими характеристиками, то в этом случае можно вспомнить поговорку - "Скупой платит дважды".



Сравнение эффективности существующих систем утепления наружных стен здания.

В соответствии с расчетами Завода информационных технологий «ЛИТ» Россия составляющие теплопотерь в здании, полученные экспериментальным путем отображены на рис. 1. статьи "Как избежать теплопотерь"

Выводы:

  1. 80% теплопотерь в здании происходит за счет теплового излучения.
  2. Все традиционные утеплители защищают здания от теплопотерь, только обусловленных теплопроводностью, т.е. оставшихся 20%.
  3. Эффективность отражающей теплоизоляции в сравнении с традиционной (при одной и той же величине теплового сопротивления) выше: чем у пенопласта в 4÷8 раз, у минераловатных плит в 4÷12 раз, чем у пенобетона в 12÷25 раз. (Протокол №37 к/ОУ от 17.05.2004 г. Государственный научно-исследовательский институт строительных конструкций, г. Киев)

Основой системы отражающей теплоизоляции является многослойный материал «Пенофол». «Пенофол» состоит из слоя вспененного полиэтилена и, одного или двух, слоев алюминиевой фольги.

Кроме того,применение теплоизоляции «Пенофол» позволяет достигнуть дополнительно:

  • снижения электромагнитного излучения в 10 раз;
  • обеспечения термостабильности ограждающих конструкций в течение всего времени эксплуатации.
    В межсезонье под воздействием перепада ночных и дневных температур в традиционной изоляции появляется влага, что снижает сопротивление теплопередачи и увеличивает затраты на энергосбережение от расчетных на 25 % в течение всего времени эксплуатации здания.
  • уровня требования по теплопотерям, предъявляемым к «энергосберегающим зданиям» (СНиП II-3-79 таблица № 1б от 01.01.2000 г.)

Традиционное утепление фасада пенополистирольными плитами ( по технологии «Henkel»

все что мы хотели узнать о пенофол но боялись спросить

Таблица 1.

Расчет стоимости утепления фасада пенополистирольными плитами

№ среза

Наименование материала

Фирменная марка

Расход

Цена, грн.

Цена, грн. на 1 м2

Общая стоимость материалов 1 м2 в грн. с НДС

Стоимость работ

Итого

1.

Грунтовка

Ceresit CT-17 супер

0,2

6,83

1,37

72,49

80,6

153,09

2.

Штукатурка выравнивающая

Ceresit CT-29

6,84

1,68

11,49

3.

Клей для утеплителя, кг

Ceresit СТ 83

6

1,55

9,30

4.

Плитный утеплитель пенополистирольный,

ПСБ 25

1,098

15,60

17,13

5.

Гидроизоляционный слой

Ceresit СТ 85

5

2,29

11,45

6.

Сетка стекловолоконная 160 г/м2



1,1

3,29

3,62

7.

Дюбель для термоизоляции, шт.

10 х 120

6

0,54

3,24

8.

Краска грунтующая, кг

Ceresit CT-16

0,3

9,98

2,99

9.

Фасадное покрытие, кг

Ceresit CT-35

3,2

3,19

10,21

10.

Профили цокольные CW-50, м.п.



0,3

5,08

1,52

Таблица № 2

Расчет стоимости утепления фасада базальтовыми плитами

№ среза

Наименование материала

Фирменная марка

Расход

Цена , грн.

Цена, грн. на 1 м2

Общая стоимость материалов 1 м2 в грн. с НДС

Стоимость работ

Итого

1.

Грунтовка

Ceresit CT-17 супер

0,2

6,83

1,37

99,81

85,6

185,41

2.

Штукатурка выравнивающая

Ceresit CT-29

6,84

1,68

11,49

3.

Клей для утеплителя, кг

Ceresit СТ 190

6

2,30

13,80

4.

Плитный утеплитель базальтовый,

Rokwool 100 х 500 х 50

1,098

34,40

37,77

5.

Гидроизоляционный слой

СТ 190

6

2,30

13,80

6.

Сетка стекловолоконная 165 г/м2



1,10

3,29

3,62

7.

Дюбель для термоизоляции, шт.

10 х 120

6

0,54

3,24

8.

Краска грунтующая, кг

Ceresit CT-16

0,3

9,98

2,99

9.

Фасадное покрытие, кг

Ceresit CT-35

3,2

3,19

10,21

10.

Профили цокольные CW-50, м.п.



0,3

5,08

1,52

В предлагаемом варианте отражающей теплоизоляции применяется «Пенофол» марки В (вариант разработан для тонких стен с коэффициентом теплового сопротивления R< 1,0 м2 С/Вт).

«Пенофол» марки В укладывается волнообразно по металлическим профилям гипсокартонной системы (рис. 2) с проклейкой стыков липкой алюминиевой лентой. Далее монтируется гипсокартонные листы, прижимая «Пенофол» тем самым к металлическим профилям.

Внешние оштукатуренные стены грунтуются краской Ceresit CT-16 с последующим нанесением фасадного декоративного состава Ceresit CT-35.

Отражающая теплоизоляция «Пенофол»

все что мы хотели узнать о пенофол но боялись спросить

Таблица № 3.1

Рассчет полной стоимости утепления фасада по технологии Пенофол®

№ среза

Наименование материала

Фирменная марка

Расход

Цена 1кг

Цена, грн. на 1 м2

Общая стоимость материалов 1 м2 в грн. с НДС

Стоимость работ

Итого

1.

Грунтовка

Ceresit CT-17 супер

0,2

6,83

1,37

58,20

81,87

140,07

2.

Штукатурка выравнивающая

Ceresit CT-29

6,84

1,68

11,49

3.

Краска грунтующая, кг

Ceresit CT-16

0,5

9,98

4,99

4.

Фасадное покрытие, кг

Ceresit CT-35

4

3,19

12,76

5.

Пенофол, м2

Марка В

1,15

21,95

25,24

6.

Алюминиевая клеящая лента, м.п.

ЛАМС

1,67

1,23

2,05

7.

Саморезы 2,5х15, шт.



3

0,10

0,3

Таблица № 3.2

Рассчет стоимости монтажа только отражающей изоляции Пенофол®

№ среза

Наименование материала

Фирменная марка

Расход

Цена 1кг

Цена, грн. на 1 м2

Общая стоимость материалов 1 м2 в грн. с НДС

Стоимость работ

Итого

1.

Пенофол, м2

Марка В

1,15

21,95

25,24

27,59

27,27

54,86

2.

Алюминиевая клеящая лента, м.п.

ЛАМС

1,67

1,23

2,05

3.

Саморезы 2,5х15, шт.



3

0,10

0,3

Выводы:

Производя пересчет теплопотерь с учетом излучения (Рис. 1) для расчетных параметров tвн. = +21оС, tн. = -20 оС находим результатирующий тепловой поток через анализируемые конструкции стен.

Таблица № 4

Сравниваемые параметры

Сопротивл. теплопередачи стены, м2 оС/Вт

Температура на внут. поверхности стены, оC

Суммарный тепловой поток из стены в атмосферу, Вт

Стоимость технологии "под ключ", грн./м2

Штукатурка, стена – известняк 200 мм, Пенополистирол 50 мм, штукатурка

1,766

+18,33

23,22

153,09

Штукатурка, стена – известняк 200 мм, Rokwool 50 мм, штукатурка

2,117

18,83

19,36

185,41

Гипсокартон 12 мм, воздушная прослойка, Пенофол В4, воздушная прослойка, камень ракушка 200 мм, штукатурка

1,877

+20,83

1,45

140,07

  1. Теплопотери через стены для рассчитываемой конструкции при применении отражающей теплоизоляции в сравнении с утеплением пеноплистирольной плитой в 13 раз меньше и на 25% дешевле.
  2. Суммарные теплопотери через стены превышают уровень теплопотерь «энергосберегающего здания» - 14,6 Вт/м2
  3. Толщина стены здания из камня известняка для данной конфигурации утепления должна быть не менее 400 мм.

Олефол – три в одном.

Крыша для дома – как обувь для человека. В сухое и теплое время года, порой, и не замечаешь, что кровля старовата, а вот только начинаются первые осенние дожди, понимаешь – жить с прохудившейся крышей, как ходить в дырявых сапогах.

Амплеева И.А., Батраков А.Н.

     Ни для кого не секрет, что в России в дачном и малоэтажном строительстве было принято экономить именно на устройстве крыши. И так сойдет, самое главное, что от осадков защищает. К использованию подкровельных пленок, и уж, тем более, к подкровельным материалам с элементами отражающей изоляции, таким как Олефол®, относились с большой долей скептицизма. Теперь известно, что основные теплопотери происходят именно через крышу. В результате экономия на постройке кровли лишь подтвердит пословицу: «скупой платит дважды». Итогом такой «экономии» станут:

  1. Огромные расходы на отопление;
  2. Ликвидация протечек и, как следствие, новый капитальный ремонт.

     А ведь этого всего можно было избежать!
     Итак, решено, мы ставим новую добротную кровлю, которая должна прослужить нам много лет, и не только защищать нас от осадков, но и позволит экономить энергию, затрачиваемую на обогрев здания, а также предотвратит попадание влаги, проникающей в кровельную конструкцию из внутренних помещений.

     Для этого нам понадобится:

  1. Кровельный материал – основной элемент кровли, обуславливающий ее внешний вид;
  2. Гидроизоляционный ветрозащитный материал – предотвращающий попадание атмосферной влаги в конструкцию кровли и увлажнение утеплителя, препятствующий как выветриванию частичек утеплителя, так и сокращающий потери тепла путем конвекции;
  3. Массивная теплоизоляция - утеплитель;
  4. Пароизоляционный материал, препятствующий увлажнению кровельной конструкции парами выходящими из теплых внутренних помещений.

     Выбор кровельного материала мы оставим открытым, так как во многом он зависит от индивидуального вкуса, архитектурного стиля здания и конструкции кровли. А в качестве гидроизоляционного, ветрозащитного и пароизоляционного подкровельного материала мы предлагаем использовать материал Олефол®, производимый Заводом ЛИТ.
     Тогда наш кровельный пирог приобретет такой вид:

  1. Кровельный материал;
  2. Олефол®;
  3. Массивная теплоизоляция;
  4. Олефол®.

     Действительно, один материал может великолепно выполнять функции гидроизоляции и ветрозащиты, пароизоляции, при этом являться еще и теплоизоляцией, значительно улучшая характеристики кровельной конструкции. Но не будем голословными.

Что такое Олефол®?

     Материал Олефол® представляет собой многослойный комбинированный материал (рисунок 1.) на основе полиэтиленированной алюминиевой фольги, в своем составе может содержать сетку, бумагу или картон, стеклоткань и другие компоненты. Ниже в табл. 1 приведены основные типы материала Олефол® и его обозначения.

все что мы хотели узнать о пенофол но боялись спросить

Рис. 1. Различные виды материала Олефол®

Таблица 1. Типы материала Олефол®

Наименование

Описание

Обозначение

Олефол®

Алюминиевая фольга с полиэтиленовым покрытием

Ф

Олефол® односторонний армированный

Алюминиевая фольга, армированная стеклосеткой, с полиэтиленовым покрытием

ФС

Олефол® двухсторонний армированный

Стеклосетка, расположенная между двумя слоями алюминиевой фольги с полиэтиленовым покрытием

ФСФ

Олефол® с бумагой

Алюминиевая фольга с полиэтиленом, дублированная бумагой

ФБ

Олефол® односторонний армированный с бумагой

Алюминиевая фольга, армированная стеклосеткой с полиэтиленовым покрытием, дублированная бумагой

ФСБ

Олефол® с тканью

Алюминиевая фольга с полиэтиленом, дублированная стеклотканью

ФТ

     Выпускаемый заводом "ЛИТ" Олефол® имеет две торговые марки: Олефол® Н и Олефол® Д.
     Олефол® Н - непроницаемый парозащитный материал предназначен для создания паронепроницаемого барьера на внутренней поверхности теплоизоляции у наклонных и плоских крыш.
     Олефол® Д - диффузионный (перфорированный) - изготавливается на основе Олефола® Н путем нанесения микроперфорации. Он обладает функцией удаления паров воды из ограждающих конструкций и используется как паропроницаемая мембрана.
     Разнообразие типов и марок Олефола® продиктовано широким спектром применения данного материала, его можно использовать не только как подкровельные материалы, но и как утеплитель - отражающая изоляция, тепловой экран под теплый пол и даже как упаковочный материал для пищевых продуктов.
     Температура применения материала Олефол® от -40 до +80 оС.

Как он работает?

     Материал Олефол® в подкровельной конструкции выполняет три функции:

  1. Олефол® препятствует проникновению в теплоизоляционный материал атмосферной влаги, которая, как известно, резко снижает его теплоизолирующие свойства, а в ряде случаев ведет к его прогрессирующему разрушению. Как неотъемлемая часть вентиляционной системы кровли, облегчает выход наружу паров из утеплителя;
  2. Олефол® препятствует проникновению водяных паров в конструкцию кровли из внутренних, теплых помещений;
  3. Олефол® уменьшает теплопотери, препятствие уносу тепла с поверхности утеплителя.

     Теперь наглядно проиллюстрируем работу материала Олефол® и выполнение им трех, вышеописанных функций на примерах.
     Итак, существует множество разновидностей кровельных конструкций, но мы остановимся на двух основных типах таких конструкции:

  1. С одним воздушным зазором (см. рисунок 2)
  2. С двумя воздушными зазорами (см. рисунок 3)

все что мы хотели узнать о пенофол но боялись спросить

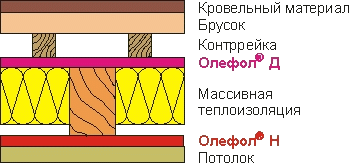

Рис. 2. Конструкция крыши с одним воздушным зазором.

все что мы хотели узнать о пенофол но боялись спросить

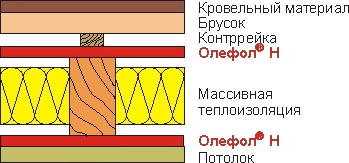

Рис. 3. Конструкция крыши с двумя воздушными зазорами.

     Рассмотрим работу Олефола® в каждой из них, их сходства и различия. Работу утепленной конструкции рассматриваем из помещения на улицу, т.е. в направлении теплопотерь, «из тепла в холод».
     Относительная влажность в помещении, как правило, составляет около 50 - 70%. Это означает, что водяной пар в помещении присутствует всегда. Согласно термодинамике, теплый водяной пар будет двигаться из помещения, стремясь проникнуть в конструкцию, вверх, из тепла в холод. Если не предотвратить движение теплого воздуха из помещения, водяные пары будут беспрепятственно проникать в кровельную конструкцию и увлажнять теплоизоляционный материал. Утеплитель (стекловолокнистый или базальтовый) обладающий объемной влажностью µo = 5% имеет на 15-20% больше потерь тепла, чем сухой теплоизоляционный материал. А с увеличением влажности полностью может перестать выполнять свои функции.
     Для предотвращения этого, изнутри здания под внутреннюю отделку ставится пароизоляция - Олефол® Н, который полностью препятствует выходу водяных паров из помещения.
     С другой стороны теплоизоляции, в конструкции с одним воздушным зазором, устанавливается паропроницаемая мембрана - Олефол® Д, способствующая свободному выходу водяных паров из теплоизоляции в проветриваемый воздушный зазор и одновременно препятствующая проникновению влаги из воздушного зазора в теплоизоляцию. Из воздушного зазора влага за счет тяги, создаваемой разницей давления, от карниза к коньку, уносится наружу. Таким образом, в конструкции кровли создается благоприятный режим, способствующий ее более продолжительной эксплуатации.
     Иногда возникает вопрос, почему материал Олефол® Д позволяет водяным парам беспрепятственно удаляться и одновременно является гидроизоляцией?
     Ответ довольно прост. Принцип действия Олефола® Д основан на использовании поверхностного натяжения воды. Влага, задуваемая под кровлю, попадает на Олефола® Д, водяная капля, имея достаточно больший размер по сравнению с отверстием перфорации (см. рисунок 4), за счет поверхностного натяжения просто не в силах протечь через отверстие перфорации в конструкцию кровли и благодаря проветриванию испаряется с материала и уносится в атмосферу. А пары воды имеют намного меньший диаметр относительно отверстий перфорации и беспрепятственно диффундируют наружу.

все что мы хотели узнать о пенофол но боялись спросить

Рис. 4 Принцип работы Олефола® Д

     А зачем вы спросите вторая конструкция? Вторая конструкция с двумя воздушными зазорами применяется тогда, когда нет паропроницаемого материала. Так если установить паробарьер непосредственно на поверхности массивной теплоизоляции, то влаге присутствующей в ней просто некуда будет выходить, к тому же при понижении температуры до точки росы она будет конденсироваться на пароизоляции со всеми вытекающими отсюда проблемами. Чтобы этого избежать, и разработана конструкция с двумя воздушными зазорами. Посередине двух зазоров ставится паро-, гидроизоляция - Олефол®, и действует эта конструкция абсолютно так же как и с одним зазором. Влага из теплоизоляции попадает в нижний воздушный зазор, за счет тяги уносится в атмосферу. А слой паро- гидроизоляции препятствует проникновению влаги снаружи.
     Стоит упомянуть, что существуют кровельные конструкции, в которых не используется слой утеплителя (массивной теплоизоляции). Такой вариант кровли имеет место в теплых южных регионах, в средней полосе, в кровлях над сараями, гаражами, там, где приемлем холодный чердак.
     Особенность рассматриваемой кровли заключается в том, что помимо кровельного материала на стропила с помощью контрреек закрепляют Олефол® (рисунок 5). Он выполняет функцию гидро- пароизоляции. Т.е. не дает внешней влаге, даже просочившейся сквозь кровельное покрытие, протечь в дом. Та часть влаги, которая попала на Олефол® стечет по нему вниз, а небольшие капли все еще удерживаемые на Олефоле® просто испарятся за счет вентилирования.

все что мы хотели узнать о пенофол но боялись спросить

Рисунок 5. Конструкция без использования утеплителя.

     Конечно, вместо Олефола®, можно использовать всем известный рубероид. Но, мы условились ставить хорошую крышу! В отличие от рубероида и многих других гидроизоляционных подкровельных материалов, Олефол® выполняет еще и функцию теплоизоляции, снижая теплопотери в зимний период и уменьшая прогрев здания в жаркие летние дни.
     Теперь рассмотрим теплоизоляционные свойства материала Олефол®. На рисунке 6 наглядно показано, сколько тепловой энергии, и, каким образом, уходит через кровлю зимой и сколько лишнего тепла попадает в помещение летом, в случае, если отражающая изоляция не используется.

все что мы хотели узнать о пенофол но боялись спросить

Рис. 6. Тепловой обмен кровли до установки материала Олефол®.

     Так как Олефол®, в отличие от подкровельных пленок, является комбинированной отражающей изоляцией (сочетающей в себе функции гидро -, паро- и теплоизоляции), то устанавливать ее надо обязательно с воздушной прослойкой перед алюминиевым зеркалом от 1 до 2 сантиметров. Такая установка материала позволяет существенно увеличить термическое сопротивление конструкции, используя принцип теплового отражения (эффект термоса), и вернуть 98% (см рисунок 7) инфракрасного излучения. А, как показывает рисунок 6, основные теплопотери, либо наоборот, перегрев, происходят именно посредством лучистой энергии.

все что мы хотели узнать о пенофол но боялись спросить

Рис. 7. Отражение материалом Олефол® лучистой энергии.

     В результате общие тепловые потери зимой сокращаются примерно на 50%, а проникновение тепла летом на 90% (см. рисунок 8). Это значительные цифры, выливающиеся в реальные деньги, которые больше не нужно тратить ни на отопление, ни на кондиционирование.

все что мы хотели узнать о пенофол но боялись спросить

Рис. 8. Тепловой обмен кровли после установки материала Олефол®.

     Сомнительно? Но все можно проверить! Лист Олефола®, наклеенный за батарею отопления фольгой в сторону помещения, остается холодным, тогда, как стена без Олефола® за батареей, всегда нагревается. Это доказывает, что Олефол® действительно отражает тепло излучаемое теплоносителем обратно в помещение, не позволяя ему быть поглощенным стеной.

Резюме

     Раньше для возведения надежной кровельной конструкции приходилось использовать несколько видов подкровельных материалов: отдельно гидроизоляцию и ветрозащиту, пароизоляцию, массивную изоляцию и, не смотря на это, кровля продолжала отдавать большое количество тепла в атмосферу.
     Теперь у нас есть новая кровля, в которой в качестве подкровельного использован материал Олефол®, выступающий в роли гидроизоляции и ветрозащиты, пароизоляции и отражающей теплоизоляции. Благодаря Олефолу®, наша кровельная конструкция полностью защищена от атмосферной влаги, от паров, выходящих из внутренних помещений, и от излишних расходов на создание комфортного температурного режима в помещениях.

Строительная компания общество с ограниченной ответственностью «Экострой»

Лицензия АА №766236
от 05 августа 2004 года

98100 г. Феодосия ул. Федько 85/87
тел./факс 8 (06562) 2-37-26
8 (050) 324-52-25
E-mail: ekostron@rambler.ru
web-сайт www.ekostroy.com

ООО "Экострой" образовано и зарегистрировано в г. Феодосия 14 апреля 2004 года.

Генеральный директор Данковцев Виктор Петрович.

Основным направлением деятельности компании с момента образования является комплексное применение энерго- и ресурсосберегающих технологий в строительстве и реконструкции зданий.

Используемые энергосберегающие технологии:

  • Технология солнечного нагрева воды, подогрева воды в бассейнах и частичного покрытия нагрузок на отопление;
  • Технология отражающей изоляции Пенофол®;
  • Технология энергосберегающих окон;
  • Технология замкнутого цикла водопотребления, очистка сточных вод Ukrbiotal;
  • Технология объемной гидроизоляции оснований строительных конструкций от капиллярного подсоса влаги.

С 2005 года ООО "Экострой" принимает участие в выставке "Крым. Стройиндустрия. Энергосбережение" в г. Симферополе.

Компания ООО "Экострой" с июня 2006 года утверждена коллективным членом Инженерной академии Украины.

ООО "Экострой" имеет строительную лицензию (АА № 766236) на осуществление строительных-монтажных работ и разрешение на проведение работ в сейсморайонах повышенной опасности № 368.04.43.45.21.1 от 11 октября 2004 года.

ООО "Экострой" имеет статус официального представителя в Крыму:

  • гелиосистемы - "Папа Эммануэль", Греция;
  • Отражающая изоляция Пенофол® - ООО "Дельта Сервис", Украина;
  • Очистка сточных вод - ООО "Ukrbiotal";
  • Оконные системы - Amtek.

ООО "Экострой" расширяет дилерскую сеть в Крыму и приглашает к взаимовыгодному сотрудничеству все заинтересованные организации.

ООО "Экострой" - профессиональный подход, комплексное решение, экономия средств клиента – вот наш принципиальный подход.

Всегда рады видеть Вас в числе наших клиентов!



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
