Ytong стены из газобетона



ytong - стены из газобетона
ytong - стены из газобетона





















Tehnisk



ytong - стены из газобетона



















8. Konstrukciju deta

(перевод с польского издание первое январь 2001г.)



Консультант:

Проф. Богдан Левицки









ytong - стены из газобетона

























Содержание





Стр.

1. Введение

2

2. Фундаменты и стены подвалов

9

2.1. Опирание подвальных стен на фундамент

11

2.2. Фундаментные стены неиспользуемых пространств

13

2.3. Наружная фундаментная стена – пол на грунте

16

2.4. Цоколи

17

3. Перекрытия, балконы, лоджии, террасы

24

3.1. Перекрытия

26

3.2. Балконы

30

3.3. Лоджии и террасы

34

4. Крыши и совмещенные покрытия

35

5.  Перемычки

47

6. Каркасные стены

53


1. ВВЕДЕНИЕ



            Разработка проекта строительства здания по системе YTONG требует, так же как и при использовании других систем,  выполнения статических расчетов и исполнения рабочих чертежей.  Статические  расчеты выполняются в соответствии с требованиями, приведенными в Технической тетради  №  1 «Проектирование конструкции».  Затем на основании произведенных расчетов исполняются рабочие чертежи проекций и разрезов проектируемого здания одновременно с деталями конструкции принятых решений.



            Часть деталей конструкции в проектах зданий по системе YTONG повторяется, в связи с чем в данной Технической тетради представлены наиболее характерные решения.


ytong - стены из газобетона







Рис. 1.1 Схема поперечного разреза здания с указанием на элементы, о которых идет речь в тексте



1.    Фундамент

2.    Подвальная стена

3.    Перекрытие над подвалом

4.    Междуэтажное перекрытие

5.    Балкон

6.    Внешняя стена

7.    Внутренняя стена

8.    Крыша

9.    Перегородка












Эти детали, как показано на Рис. 1.1, касаются:

-      опирания стен подвалов на фундамент;

-      подвальных стен с цокольной частью;

-      опирания перекрытий на внешние и внутренние стены;

-      опирания крыш и совмещенных покрытий;

-      оконных и дверных перемычек;

-      каркасных стен.



В представленных здесь решениях должны быть, перед включением в состав  технической документации проектируемого здания, указаны  размеры, полученные в результате статических расчетов.  На чертежах приведены всего лишь минимальные размеры, которые должны непременно соблюдаться при всех обстоятельствах.



Из блоков YTONG, укладываемых с тонкими швами, проектируется строительство как капитальных стен (несущих, стен жесткости), так и ограждающих, каркасных стен  и перегородок. В случае использования блоков с профилированной торцовой поверхностью в шпунт стена изготавливается без заделки раствором вертикальных швов, о чем более подробно см. в Технической тетради  №  9 «Рекомендации исполнителю».

С учетом хороших теплоизоляционных свойств изделий YTONG наружные стены надземных этажей, как правило, проектируются как стены из одного материала с толщиной кладки, равной ширине блока.

            Использование блоков РР2/0,40 обеспечивает получение однослойного теплоизолирующего ограждения с коэффициентом теплопередачи   U, равным:



-          при толщине  400 мм  U = 0,26 W/(m2K)

-          при толщине  365 мм  U = 0,29 W/(m2K)

-          при толщине  300 мм  U = 0,35 W/(m2K)

Наружные стены могут также проектироваться как шпунтовые (Рис. 1.2) с наружным слоем чаще всего из облицовочного кирпича, применяемого по архитектурным соображениям.  В отдельных случаях, когда необходимо создать перегородку с повышенными звукоизоляционными свойствами, шпунтовая стена может быть исполнена с дополнительным изоляционным слоем.   Условия крепления слоев стены приведены в Технической тетради №  1.

Внутренние стены из блоков YTONG (Рис. 1.3) проектируются, имея в виду, что внутренние стены между помещениями, а также стены отделяющие сегменты постройки  при однорядном строительстве, рекомендуется проектировать как двойные, предпочтительнее  разной толщины,  со звукоизоляцией между ними, например, из минеральной ваты (Рис. 1.3b).


ytong - стены из газобетона



Рис. 1.2  Наружные стены из блоков YTONG: а) однослойная; b)  шпунтовая с наружным слоем из облицовочного кирпича и воздушной прослойкой




1.    Блоки   YTONG

2.    Наружный слой штукатурки

3.    Внутренний слой штукатурки

4.    Наружный слой из облицовочного кирпича

5.    Соединительный элемент

6.    Воздушная прослойка



Подвальные стены могут проектироваться из блоков YTONG, если уровень грунтовых  ниже  пода фундамента.  Такие стены кладутся из блоков YTONG с плоскими боковыми поверхностями и заполненными раствором вертикальными швами.  Они требуют устройства, так же стены из других строительных элементов,  с особой тщательностью гидроизоляции из высококачественных материалов.  При наличии трудностей с соблюдением этих требований подвальные стены  следует проектировать из бетона.

Стены, располагаемые вертикально или под углом,  можно соединять с помощью перевязки элементов кладки (Рис. 1.5а) или встык (Рис. 1.5с), стены, располагаемые под углом, в принципе, только вперевязку.  Во всех таких случаях на уровне перекрытия следует предусматривать железобетонный венец.

Капитальные стены из блоков YTONG, как правило, соединяются с помощью перевязки, при этом соединяющие блоки вводятся на всю глубину соединяемой стены (Рис. 1.5а). В случае соединения наружной стены с внутренней стеной из блоков РР6/0,7 рекомендуется с целью уменьшения эффекта теплового мостика вводить блоки РР6/0,7 в наружную стену на глубину 150 мм впритык к блокам наружной стены (Рис.  1.5b).

Стены из блоков YTONG, стыкующиеся со стенами из других строительных  элементов, соединяются обычно встык.  В таком случае необходимо в месте перевязки строительных элементов предусматривать крепление стен через один слой с помощью соединительных элементов  сечением 30 х 3 мм, установленных на 150 мм вглубь шва на одном и том же уровне в обеих соединяемых стенах (Рис. 1.5с).

Соединительные элементы применяются также при соединении перегородок из блоков YTONG с капитальными стенами.

Минимальная длина колонны в разрезе, которую можно рассматривать как капитальную часть стены,  составляет 300 мм. Колонны длиной не более 600 мм следует изготавливать без вертикальных швов, т.е. из целых блоков, длиной, равной длине сечения колонны.





ytong - стены из газобетона

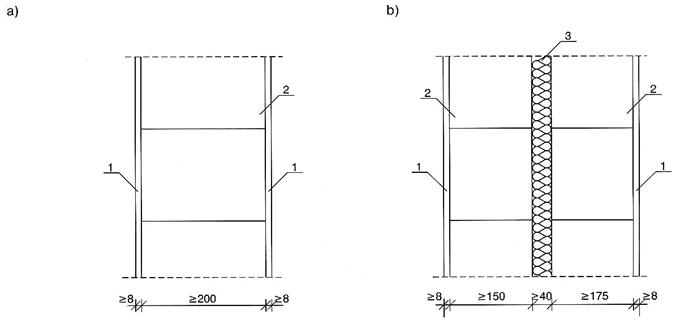

Рис. 1.3 Стены: а) внутренняя.  b) с расширительным швом



1.    Слой внутренней штукатурки

2.    Блоки YTONG

3.    Изоляция из минеральной мягкой ваты










Наличие в наружной стене утепляющего слоя  нарушает равномерное распределение нагрузки с верхнего этажа на нижний и вызывает концентрацию напряжений, которая может стать причиной возникновения в стене вертикальной трещины над утепляющим слоем.  Дополнительной причиной возникновения концентрации напряжения в стене над утепляющим слоем являет эффект крепления перекрытия в стене.  Для противодействия возникновению  такой трещины следует уложить в опорный шов над перекрытием арматуру из прутка Ø 3 с площадью  сечения 100 мм2/м длины стены.   Здесь применяется заводская решетчатая арматура,  являющаяся   дополнительным элементом системы YTONG (Рис. 1.4).

В кладке под угольниками оконных проемов имеет место скачкообразное изменение нагрузок.  В целях предотвращения появления трещин  на этом уровне рекомендуется в шве под последним слоем блоков в кладке под окном, по всей ее длине, укладывать в заполненных растворах углублениях 2 прутка Ø 6. Прутки должны выходить за пределы оконного проема на 0,5 м с каждой стороны (Рис. 1.6).

ytong - стены из газобетона

Рис. 1.4 Арматура для опорных швов





В случае нагрузки на колонну свыше 0,7 его предельной нагрузки такую арматуру следует укладывать также и последнем слое блоков (Рис. 1.6с).

            В зданиях, расположенных  в районах с сейсмической активностью,  стены можно проектировать также из блоков YTONG в соответствии с правилами, изложенными в Технической тетради  №  10 «Проектирование зданий со стенами из блоков YTONG в горных районах».

В зданиях без подвала, что часто бывает при строительстве жилья на одну семью, полы (подпольные слои) проектируются иногда непосредственно на грунте.  В таких случаях рекомендуется предусматривать вентилируемые пространства под полом, что сочетается с необходимостью  исполнения дополнительного перекрытия над неиспользуемым пространством, например, из плит перекрытия YTONG.  Полученный объем может быть использован, например, для размещения коммунальных систем здания.  Следует иметь в виду, что по затратам оба решения могут быть близки.




















ytong - стены из газобетона

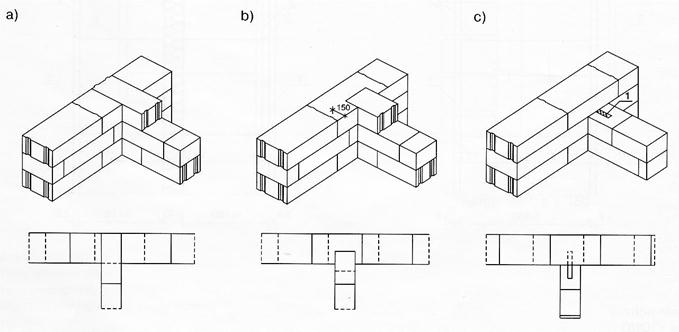

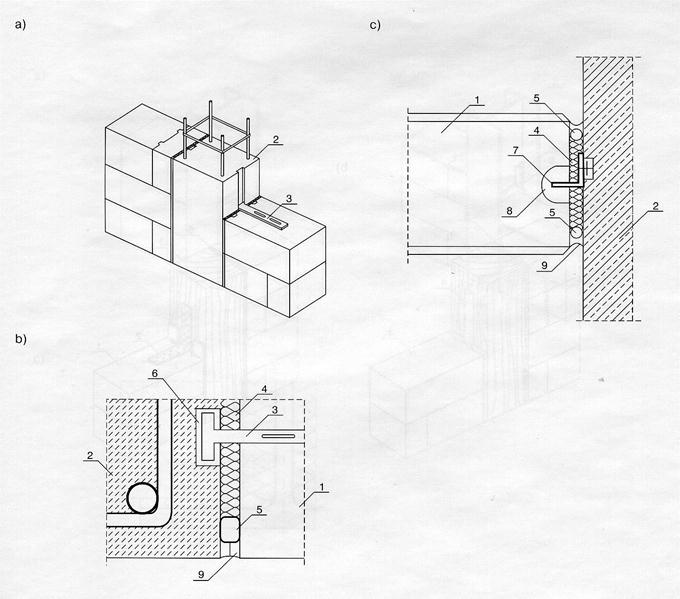

Рис. 1.5 Соединение стен под прямым углом:   а) с помощью перевязки блоков – на всю толщину; b) на 150 мм вглубь наружной стены;  с) встык;  1 – соединительный элемент из полосового металла.


Высота этажа здания не всегда кратна количеству блоков.  Способ размещения блоков YTONG по высоте стен подвалов и  надземных этажей показан на Рисунках 1.7 и 1.8.



В системе YTONG даже крыши проектируются из ячеистого бетона – из кровельных  панелей.  Крутые крыши могут иметь панели, уложенные как параллельно, так и перпендикулярно относительно конька крыши.  В случае укладки панелей параллельно относительно конька крыши верхняя часть крыши выше перекрытия, над полезными помещениями  чердака,  может исполняться традиционным способом -  в виде деревянной конструкции.






















ytong - стены из газобетона

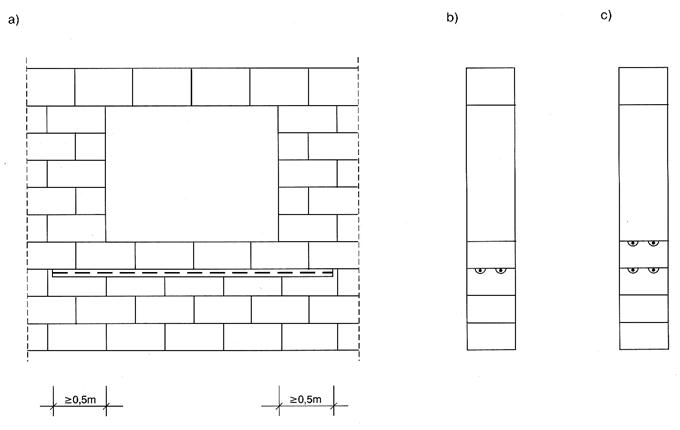

Рис. 1.6  Армирование подоконной стены: а) вид стены; b) арматура в одном слое;

с) арматура в двух слоях.

























ytong - стены из газобетона

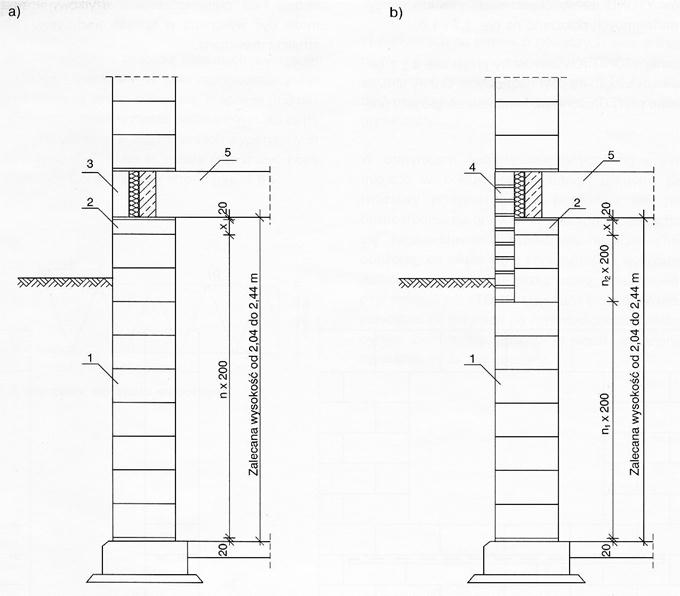

Рис. 1.7 Размещение блоков YTONG в подвальной стене:  а) с цоколем из цокольной штукатурки; b) с цоколем из клинкерного кирпича



1.    Блоки YTONG

2.    Блок YTONG неполной высоты (х < 199)

3.    Элемент утепления венца

4.    Цоколь из клинкерного кирпича

5.    Перекрытие с венцом





а) Рекомендуемая высота от 2,04 до 2,44 м

b) Рекомендуемая высота от 2,04 до 2,44 м





















ytong - стены из газобетона

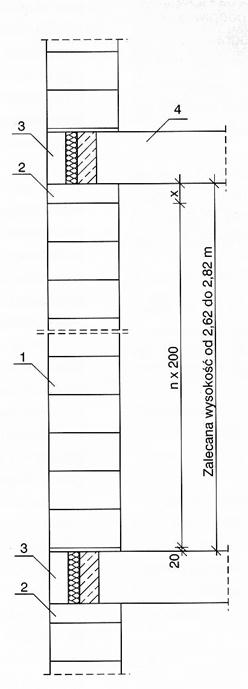

Рис. 1.8 Размещение блоков YTONG в стене надземного этажа.



1.    Блоки YTONG

2.    Блок YTONG неполной высоты

3.    Элемент утепления венца

4.    Перекрытие с венцом



Рекомендуемая высота от 2,63 до 2,82 м














2. ФУНДАМЕНТЫ И СТЕНЫ ПОДВАЛОВ



            Глубина закладки здания  определяется местными условиями залегания грунтовых вод, а также наличием или отсутствием подвалов.   Приводимые здесь примеры решений ограничены случаями закладки зданий выше максимального уровня грунтовых вод. Другие возможности закладки требуют индивидуальных решений в отношении гидроизоляции как фундаментов, так и стен подвалов.

            Заглубление основания фундамента должно отвечать требованиям, приведенным на рисунке на стр. 9 (h2 – глубина промерзания по стандарту PN-81/B-03020 Строительные грунты. Непосредственная закладка зданий.  Статические расчеты и проектирование).

            Подвальные стены могут опираться на плиту или на ленточный фундамент (Рис. 2.1.1  и  2.1.2).  В обоих случаях под фундаментом предусматривается слой тощего бетона толщиной не менее 70 мм.

            Основание в виде фундаментной плиты подо всем зданием или его частью применяется в следующих случаях:

-              неоднородный грунт под зданием и необходима высокая прочность фундамента с целью выравнивания местных перепадов в оседании;

-              занимаемая ленточным фундаментом площадь значительна относительно площади здания;

-              площадь стройплощадки,  ограниченная периметром здания, будет использоваться, особенно при небольшом строительном участке, как место складирования строительных материалов.

В случае исполнения горизонтальной изоляции из битумокартона или другого подобного материала с относительно низким коэффициентом трения необходимо обеспечить предотвращение сдвига стены за счет давления грунта.  Это требование обеспечивается за счет использования слоя тощего бетона толщиной минимум 80 мм, размещаемого под фундаментом, как это показано на Рис. 2.1.2.

В зданиях без подвала фундаментные стены, как правило, изготавливаются из бетона.  В таких зданиях подпольные слои следует проектировать на слое хорошо уплотненного (степень уплотнения грунта в соответствии со стандартом    PN-81/B-03020 ID



ytong - стены из газобетона

Схема заглубления основания фундамента наружной стены










Толщина слоя уплотненного грунта (песок, песчано-гравийная смесь,  гравий или керамзит) зависит от типа грунта, на котором размещается здание.  Если толщина требующего уплотнения слоя значительная, более экономичным может оказаться изготовления перекрытия над вентилируемым пространством (Рис. 2.2.1  -  2.2.3).  Обращаем внимание на то обстоятельство, что неправильное уплотнение может вызвать проседание основания и, как следствие, растрескивание полов и перегородок.  В вентилируемых пространствах следует на грунт уложить пароизоляцию, чтобы предотвратить развитие  растительности и микроорганизмов.



Использования блоков YTONG для изготовления подвальных стен требует тщательности при исполнении гидроизоляции и применения высококачественных материалов.  Преимуществом такого решения, помимо единой технологии изготовления стен и простоты утепления венца перекрытия над подвалом, является также обеспечение получения  полезных подвальных помещений без того, чтобы было необходимо утеплять стены.  Подвальные стены могут также исполняться традиционным способом из бетонных блоков или монолитного бетона.



Противосыростную изоляцию  (вертикальную) стен следует беречь от механических повреждений.  Такая изоляция должна «находить» на вертикальную фундаментную стену минимум на 100 мм. Чтобы предупредить повреждение изоляции в ходе ее укладки с краев ленточного фундамента или фундаментных плит следует снимать фаску.



На рисунках фундаментных стен ( п. 2.2) и решений цоколей (п. 2.4) показано также, как перекрытия опираются на стены с применением утепленных железобетонных венцов без уточнения вида перекрытия и направления его работы.  Более подробно о том, как перекрытия опираются на стены, говорится в разделе 3.

Подвальные стены могут быть засыпаны, если проектом не предусмотрено иное, не ранее, чем будет произведена укладка подвального перекрытия, а если уровень грунта находится выше половины  высоты подвальных стен, - после завершения этапа строительства одноэтажного здания до начала его отделки или после укладки перекрытия над первым этажом, если речь идет о здании выше одного этажа.  Независимо от этого требования следует выполнить мероприятия, препятствующие скольжению (сдвигу) стен по горизонтальной изоляции, уложенной на фундамент, путем выполнения бетонного покрытия толщиной мин. 80 мм (Рис. 2.1.2) или изготовления механической защиты от скольжения в виде железобетонного или стального порога.



Поверхность  участка вокруг здания следует оформить таким образом, чтобы обеспечивался свободный сток поступающей в виде атмосферных осадков воды от здания в соответствии с требованиями Приказа министра внутренних дел и администрации в отношении технических условий, которым должны отвечать здания и участки, на которых они расположены.  С этой целью вокруг здания   следует исполнить пояс из бетонных плиток.  Другим решением является  засыпка фундаментов проницаемым грунтом и, возможно, устройство дренажа, а также укладка слоя крупного гравия на поверхности.



В качестве защиты наружных стен от влаги в цокольном слое могут применяться:

-          специальные цокольные штукатурки;

-           водонепроницаемые и морозостойкие цокольные плиты, например, из камня или бетона;

-          обмуровка клинкерным кирпичом.



Такую защиту следует устраивать до высоты не менее 0,3 м над уровнем почвы.



Вынос кладки над цоколем, считая от края железобетонного венца, не должен превышать  1/3 толщины кладки.



Перекрытия над подвалами и вентилируемыми пространствами рекомендуется изготавливать из плит перекрытий YTONG. Такое решение является наиболее выгодным с точки зрения сбережения тепла в здании.  В случае применения перекрытий, выполненных в других технологиях, теплоизоляцию лучше всего крепить, начиная  с нижней части перекрытия.








2.1 Опирание подвальных стен на фундамент









ytong - стены из газобетона

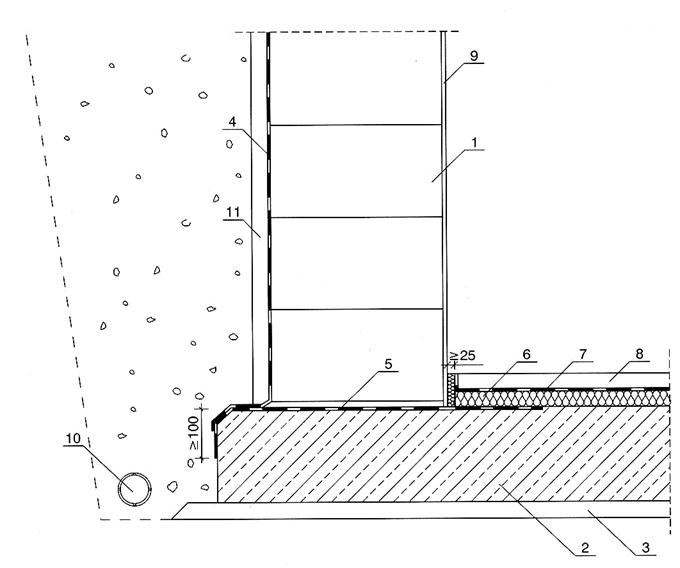

Рис. 2.1.1 Опирание подвальных стен на фундаментную плиту



1.    Блоки YTONG

2.    Фундаментная плита

3.    Тощий бетон

4.    Вертикальная противосыростная изоляция

5.    Горизонтальная противосыростная изоляция

6.    Теплоизоляция

7.    Паронепроницаемая изоляция

8.    Подпольная бетонная подстилка

9.    Внутренняя штукатурка

10.  Дренаж (где требуется)

11.  Защита вертикальной изоляции























ytong - стены из газобетона

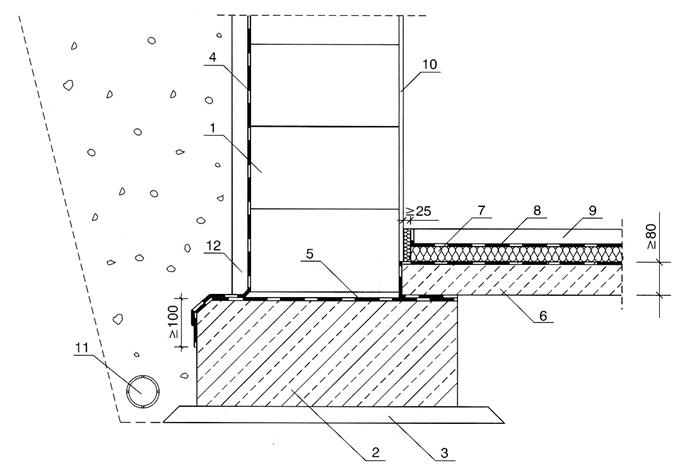

Рис. 2.1.2 Опирание подвальных стен на ленточный фундамент



1.    Блоки YTONG

2.    Ленточный фундамент

3.    Тощий бетон

4.    Вертикальная противосыростная изоляция

5.    Горизонтальная противосыростная изоляция

6.    Бетонная подстилка

7.    Теплоизоляция

8.    Паронепроницаемая изоляция

9.    Подпольная бетонная подстилка

10.  Внутренняя штукатурка

11.  Дренаж (где требуется)

12.  Защита вертикальной изоляции













2.2 Фундаментные стены неиспользуемого пространства



ytong - стены из газобетона

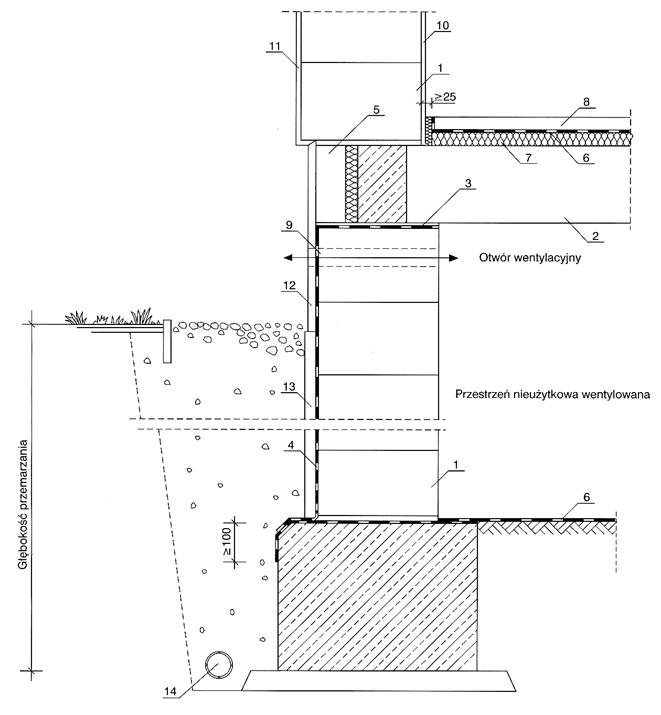

Рис. 2.2.1 Наружная фундаментная стена вентилируемого неиспользуемого пространства




Надписи на рисунке



Глубина промерзания

Вентиляционное отверстие





Вентилируемое неиспользуемое пространство













1.     Блоки YTONG

2.     Перекрытие с венцом

3.     Горизонтальная противосыростная изоляция

4.     Вертикальная противосыростная изоляция

5.     Элемент утепления венца

6.     Паронепроницаемая изоляция

7.     Теплоизоляция

8.     Подпольные слои

9.     Вентиляционное отверстие

10.   Внутренняя штукатурка

11.   Внешняя штукатурка

12.   Цокольная штукатурка

13.   Защита вертикальной изоляции

14.   Дренаж (где требуется)



ytong - стены из газобетона

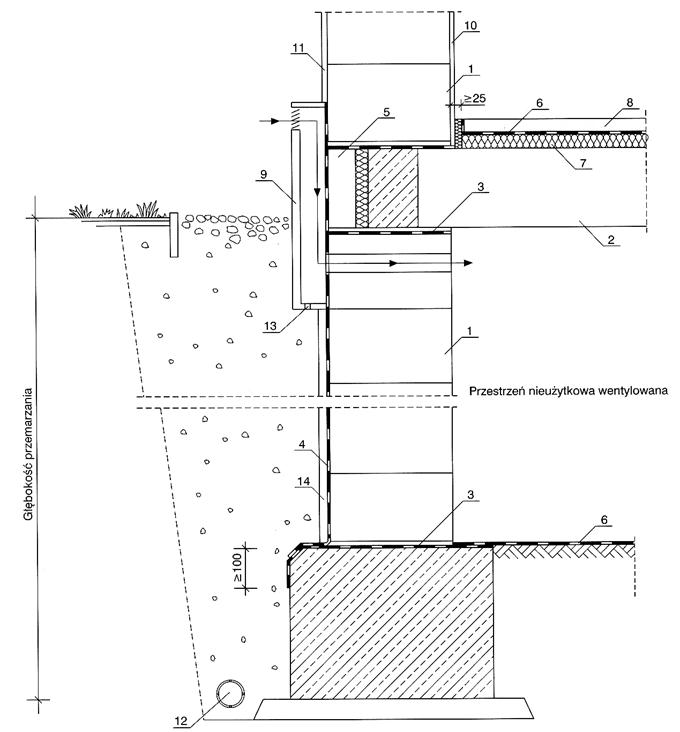

Рис. 2.2.2 Наружная фундаментная стена вентилируемого неиспользуемого пространства – разрез по вентиляционному каналу






Надписи на рисунке







Глубина промерзания



Вентилируемое неиспользуемое пространство



















1.     Блоки YTONG

2.     Перекрытие с венцом

3.     Горизонтальная противосыростная изоляция

4.     Вертикальная противосыростная изоляция

5.     Элемент утепления венца

6.     Паронепроницаемая изоляция

7.     Теплоизоляция

8.     Подпольные слои

9.     Вентиляционный канал

10.   Внутренняя штукатурка

11.   Внешняя штукатурка

12.   Дренаж (где требуется)

13.   Водоотводное отверстие вентиляционного канала

14.   Защита вертикальной изоляции


ytong - стены из газобетона

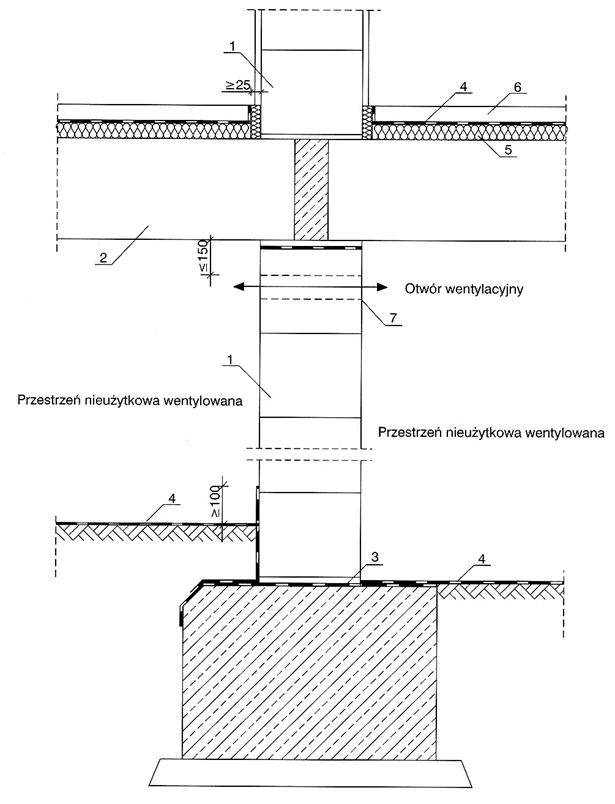

Рис. 2.2.3 Внутренняя фундаментная стена вентилируемого неиспользуемого пространства




Надписи на рисунке





Вентиляционное отверстие



Глубина промерзания





Вентилируемое неиспользуемое пространство





1.     Блоки YTONG

2.     Перекрытие с венцом

3.     Горизонтальная противосыростная изоляция

4.     Паронепроницаемая изоляция

5.     Теплоизоляция

6.     Подпольные слои

7.     Вентиляционное отверстие






2.3 Наружная фундаментная стена – пол на грунте







ytong - стены из газобетона

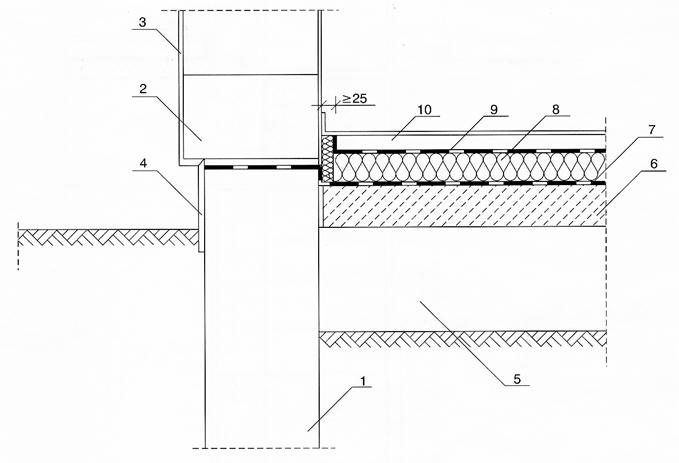

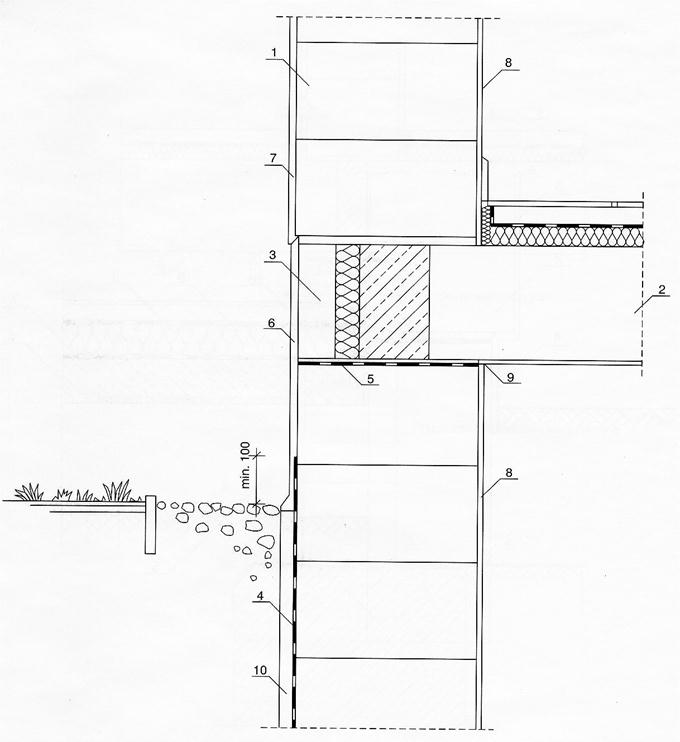

Рис. 2.3 Наружная фундаментная стена – пол на грунте





1.    Фундаментная стена

2.    Блоки YTONG

3.    Наружная штукатурка

4.    Цоколь

5.    Уплотненный проницаемый грунт

6.    Бетонная подстилка

7.    Противосыростная изоляция

8.    Теплоизоляция

9.    Паронепроницаемая изоляция

10.  Подпольная бетонная подстилка























2.4 Цоколи

ytong - стены из газобетона



Рис. 2.4.1 Цоколь из цокольной штукатурки



1.    Блоки YTONG

2.    Перекрытие с венцом

3.    Элемент утепления венца

4.    Вертикальная противосыростная изоляция

5.    Горизонтальная противосыростная изоляция

6.    Цокольная штукатурка

7.    Наружная штукатурка

8.    Внутренняя штукатурка

9.    Разрез штукатурки

10.  Защита вертикальной изоляции





ytong - стены из газобетона

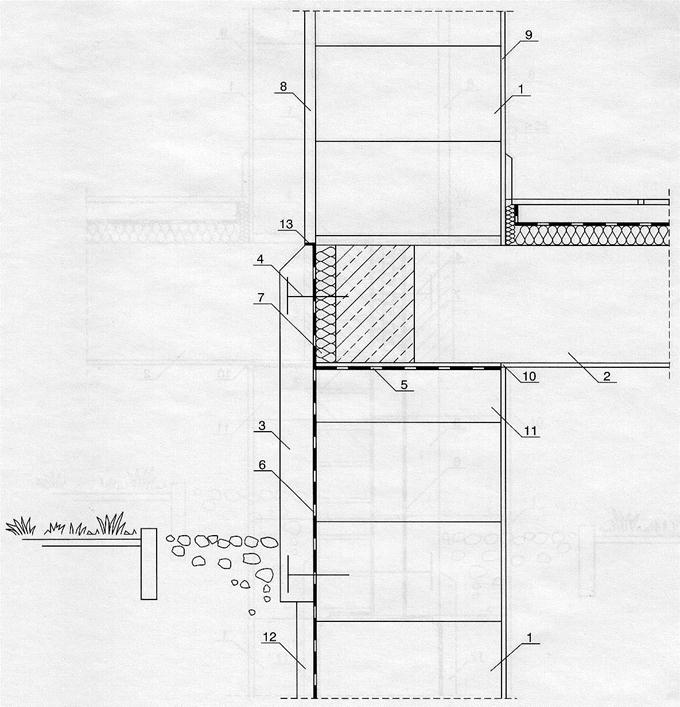

Рис. 2.4.2 Цоколь из каменной или бетонной облицовки – облицовка выдается за наружную поверхность стены



1.    Блоки YTONG

2.    Перекрытие с венцом

3.    Цокольная каменная или бетонная плита

4.    Анкер крепления цокольной плиты

5.    Горизонтальная противосыростная изоляция

6.    Вертикальная противосыростная изоляция

7.    Элемент утепления венца

8.    Наружная штукатурка

9.    Внутренняя штукатурка

10.  Разрез штукатурки

11.  Блок неполной высоты (такой, какой необходимо)

12.  Защита вертикальной изоляции

13.  Замазка, не утрачивающая пластичности

ytong - стены из газобетона

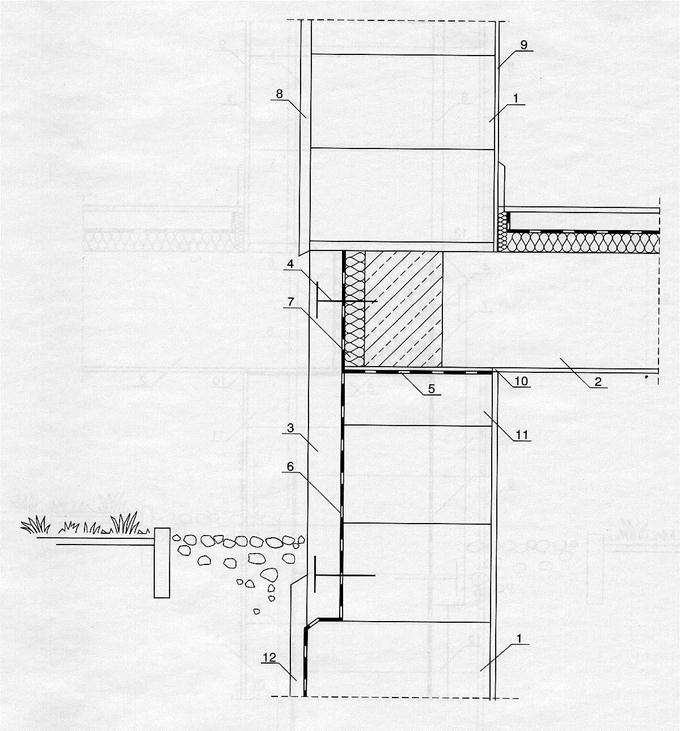

Рис. 2.4.3 Цоколь из каменной или бетонной облицовки – облицовка заподлицо с наружной поверхностью стены

1.    Блоки YTONG

2.    Перекрытие с венцом

3.    Цокольная каменная или бетонная плита

4.    Анкер крепления цокольной плиты

5.    Горизонтальная противосыростная изоляция

6.    Вертикальная противосыростная изоляция

7.    Элемент утепления венца

8.    Наружная штукатурка

9.    Внутренняя штукатурка

10.  Разрез штукатурки

11.  Блок неполной высоты (такой, какой необходимо)

12.  Защита вертикальной изоляции

ytong - стены из газобетона

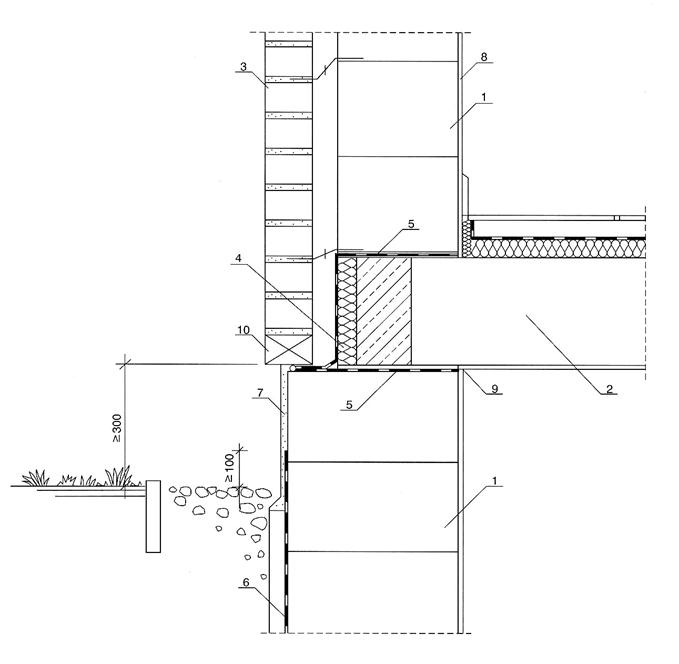

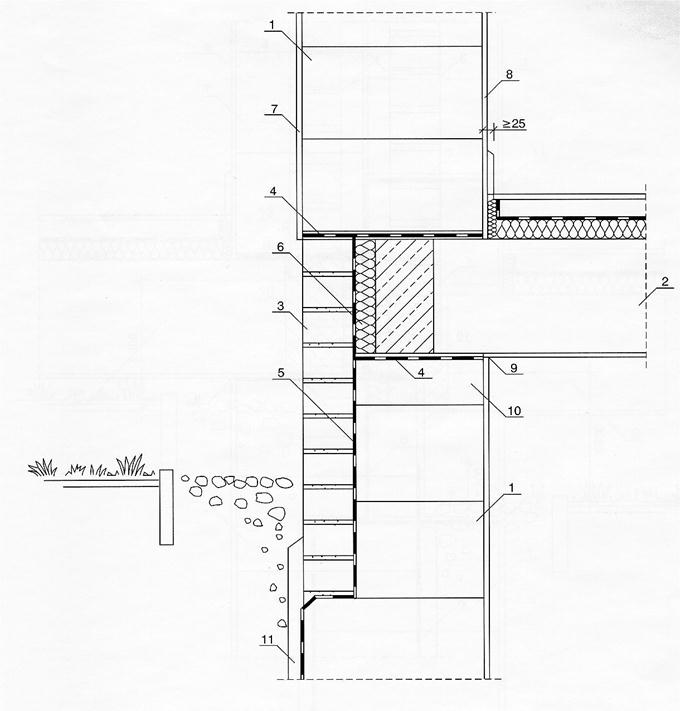

Рис. 2.4.4 Цоколь из клинкерного кирпича



1.    Блоки YTONG

2.    Перекрытие с венцом

3.    Цоколь из клинкерного кирпича

4.    Горизонтальная противосыростная изоляция

5.    Вертикальная противосыростная изоляция

6.    Элемент утепления венца

7.    Наружная штукатурка

8.    Внутренняя штукатурка

9.    Разрез штукатурки

10.  Блок неполной высоты (такой, какой необходимо)

11.  Защита вертикальной изоляции







ytong - стены из газобетона







Рис. 2.4.5 Цоколь из цокольной штукатурки  - стена первого этажа слоистая



1.    Блоки YTONG

2.    Перекрытие с венцом

3.    Клинкерный кирпич

4.    Элемент утепления венца

5.    Горизонтальная противосыростная изоляция

6.    Вертикальная противосыростная изоляция

7.    Цокольная штукатурка

8.    Внутренняя штукатурка

9.    Разрез штукатурки

10.  Вентиляционное отверстие пустотного слоя слоистой стены.







ytong - стены из газобетона

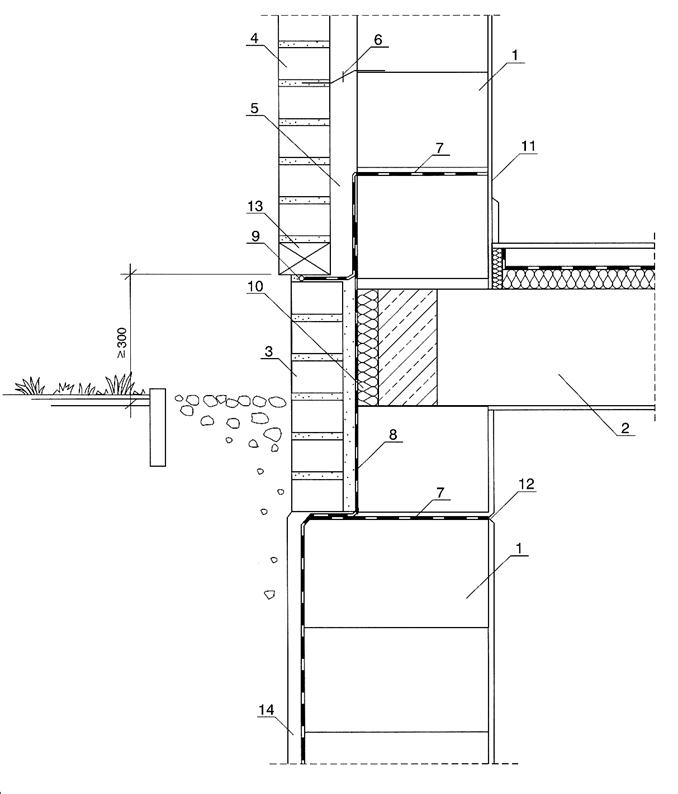

Рис. 2.4.6 Цоколь из цокольного кирпича  - стена первого этажа слоистая




1.    Блоки YTONG

2.    Перекрытие с венцом

3.    Цоколь из клинкерного кирпича

4.    Клинкерный кирпич

5.    Пустотный слой

6.    Соединительный элемент

7.    Горизонтальная противосыростная изоляция

8.    Вертикальная противосыростная изоляция

9.    Уплотнение

10.  Элемент утепления венца

11.  Внутренняя штукатурка

12.  Разрез штукатурки

13.  Вентиляционное отверстие пустоты слоистой стены

14.  Защита вертикальной изоляции






ytong - стены из газобетона

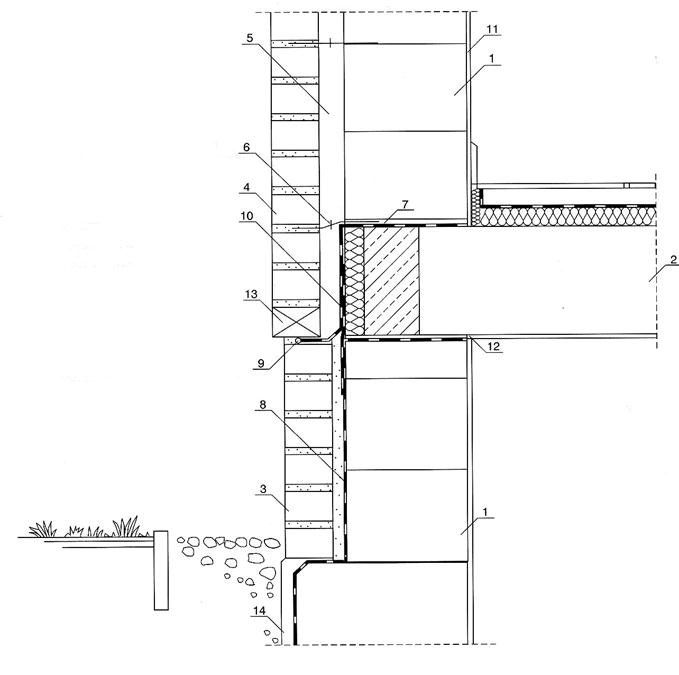

Рис. 2.4.7 Цоколь из цокольного кирпича  - стена первого этажа слоистая



1.    Блоки YTONG

2.    Перекрытие с венцом

3.    Цоколь из клинкерного кирпича

4.    Клинкерный кирпич

5.    Пустотный слой

6.    Соединительный элемент

7.    Горизонтальная противосыростная изоляция

8.    Вертикальная противосыростная изоляция

9.    Уплотнение

10.  Элемент утепления венца

11.  Внутренняя штукатурка

12.  Разрез штукатурки

13.  Вентиляционное отверстие пустоты слоистой стены

14.  Защита вертикальной изоляции






3. ПЕРЕКРЫТИЯ, БАЛКОНЫ, ЛОДЖИИ, ТЕРРАСЫ



            В зданиях, сложенных из блоков YTONG перекрытия могут быть как фирменного исполнения из плит перекрытий YTONG, так и традиционного – часторебристые, железобетонные монолитные, железобетонные сборные, а также с деревянной конструкцией.



            Плиты перекрытий YTONG из ячеистого бетона укладываются на кладочный раствор YTONG непосредственно на стену (Рис. 3.1.1).  Глубина опирания не должна быть менее 70 мм и 1/80 длины плиты.



            Часторебристые плиты укладываются на стену из блоков YTONG с помощью железобетонного венца, являющегося продолжением перекрытия в стене (Рис. 3.1.2).  Глубина укладки балок перекрытия должна соответствовать техническим характеристикам используемого перекрытия и не должна быть менее 80 мм.



            Многопустотные плиты перекрытий (Рис. 3.1.3), а также плиты перекрытий из предварительно напряженного бетона типа Spiroll укладываются  на стены из блоков YTONG на слой тяжелого бетона, армированного двумя продольными прутками Æ 8 с поперечными  прутками Æ 6  через каждые 150 мм.  На наружной стене  слой тяжелого бетона рекомендуется укладывать в U-образные блоки с теплоизоляцией снаружи. С которых снимается фаска примерно 5 мм, чтобы избежать такого положения, когда сборная плита опирается непосредственно на стенку U-образного блока. За глубину опирания плиты на стену принимается глубина ее опирания на слой тяжелого бетона.  Такая глубина не должна быть менее 80 мм.



            На внутренней стене железобетонный венец укладывается на всю ширину стены. Передача нагрузки с верхнего этажа здесь производится равномерно, в связи с чем отсутствует необходимость армировать в поперечном направлении опорный шов.



            Балки деревянных перекрытий опираются на железобетонный венец, который рекомендуется исполнять из фасонных U-образных блоков. Через каждые 2,0¸2,5 м балки следует крепить к стене с помощью пластин с антикоррозионным покрытием (например, оцинкованных), которые анкеруются в бетоне венца (Рис. 3.1.4).  Концы балок следует обработать водоотталкивающими препаратами  или битумокартоном, чтобы они не всасывали влагу, в местах, где балки укладываются на бетон или на блоки YTONG. Края фасонных U-образных блоков следует подрезать-снимать фаску, чтобы предотвратить давление краев балки на стенки фасонных блоков.



            На рисунках 3.1.1¸3.1.4  показано, как опираются перекрытия на внешнюю стену, на внутреннюю стену – с одной стороны или с двух сторон (стена при расширении, у лестничной клетки, а также когда имеет место изменение высоты этажа соседних помещений), а также на наружной или внутренней стене, расположенной параллельно оси перекрытия.  Когда перекрытие одной стороной опирается  на внутреннюю стену, железобетонный венец может быть защищен бетонной плиткой YTONG, тем самым обеспечивается однородная поверхность стены.   Если плитка, защищающая венец, не применяется, то необходимо армировать опорный шов над перекрытием.



            Перекрытия над верхним этажом, выше которого находится отдельная конструкция крыши, опираются на стену из блоков YTONG таким же образом, что и междуэтажные перекрытия.



            В соответствии со стандартом PN-B-03264:1999 (p.9.1.1.3 и 9.2) сборные перекрытия соединяются с венцом с помощью арматуры.   Площадь сечения соединительной арматуры  должно быть достаточной, чтобы выдерживать воздействие усилия 40 kN/m длины стены.  Для стали А-III такая площадь сечения составляет 100 мм2/м длины стены.



            Часторебристые перекрытия, спроектированные как свободно опирающиеся, в случае  когда на опоре отсутствует свобода оперировать сечением – что практически всегда касается междуэтажных перекрытий – должны иметь  анкерные прутья, соединенные  с верхней арматурой с площадью сечения не менее 0,20 площади сечения нижней арматуры в пролете и способны выдерживать усилие разрыва не менее 40 kN/m ширины перекрытия. Эта арматура должна проникать в плиту не менее чем на 0,25 длины.



            Железобетонные венцы исполняются на уровне перекрытий на всех несущих стенах. Арматура венцов должна быть непрерывной с сечением, если используется сталь марки А-III, не менее  3 Æ 10 или 2 Æ 12.  В случае крепления прутьев арматуры внахлест длина нахлеста в соответствии со стандартом PN-B-03264:1999 для прутка  из стали А-III составляет: для  Æ 10 – lS  ³ 0,90 м, а для  Æ 12 – lS  ³ 1,05 м.



            Как правило, на перекрытие укладывается плавающий пол, а порядок укладки слоев такой же, как, например, приведенный в Каталоге полов для жилищного и общего строительства, изданном СОВРВО, Варшава,  1991 г.




            Балконы в системе YTONG также изготавливаются из плит YTONG. Балконная плита представляет собой  в этом случае консольную часть плиты перекрытия, вылет которой не может быть более 1,5 м.  Способ исполнения балкона показан на Рис. 3.2.1.



            Соединение балконной плиты с железобетонным перекрытием монолитным или сборным, когда вылет балкона является перпендикулярным или параллельным относительно направления работы перекрытия, показано на рисунках 3.2.2 – 3.2.4. В обоих случаях балконная плита соединена  с железобетонным перекрытием аналогичным способом.



            В случае соединения балконной плиты с часторебристым решетчатым (в виде фермы)  перекрытием с балками, лежащими перпендикулярно к вылету  балкона (Рис. 3.2.3), первые ряды пустотелых блоков по длине балкона делаются ниже с целью обеспечения правильной анкеровки  арматуры балконной плиты. Пустотелые блоки делаются ниже по ширине равной 1,5 вылета балкона.



            В случае  если перекрытие изготовлено из сборных многопустотных плит (Рис. 3.2.4), арматура ребер балкона вставляется в пустотные каналы плиты с шагом через один канал, а затем через отверстия в плите канал заполняется бетоном в ходе бетонирования балкона и венца.



            Чтобы избежать образования тепловых мостиков в месте соединения балконной плиты с перекрытием, рекомендуется укладывать утепление балконной плиты не только сверху, но также и снизу (теплоизоляция укладывается на опалубке плиты).



            Для крепления балкона к плите перекрытия применяются также имеющиеся на рынке специальные крепежные детали, позволяющие избежать образования тепловых мостиков.



            Балконы исполняются с небольшим скатом в сторону от здания. В балконах из плит YTONG скат обеспечивается за счет укладки защитного слоя бетона переменной толщины, которая не может быть меньше 40 мм, а в балконах из железобетона – за счет изменения толщины балконной плиты.



            Способ крепления балюстрад балконов и лоджий требует индивидуальных решений в зависимости от конкретной проектной ситуации (размеров балконов и лоджий, размещения их в здании, материала стен и т.п.).



            Железобетонные козырьки над входами в здание и в других местах крепятся к перекрытиям, так же как балконные плиты.



            Лоджии из плит перекрытия YTONG не требуют устройства термоизоляции, которая необходима в случае  балконных плит (Рис.  3.3а). Единственно – террасы и лоджии над жилыми помещениями требуют устройства горизонтальной теплоизоляции под слоем влагоизоляции (Рис. 3.3b).


















































3.1 Перекрытия



ytong - стены из газобетона

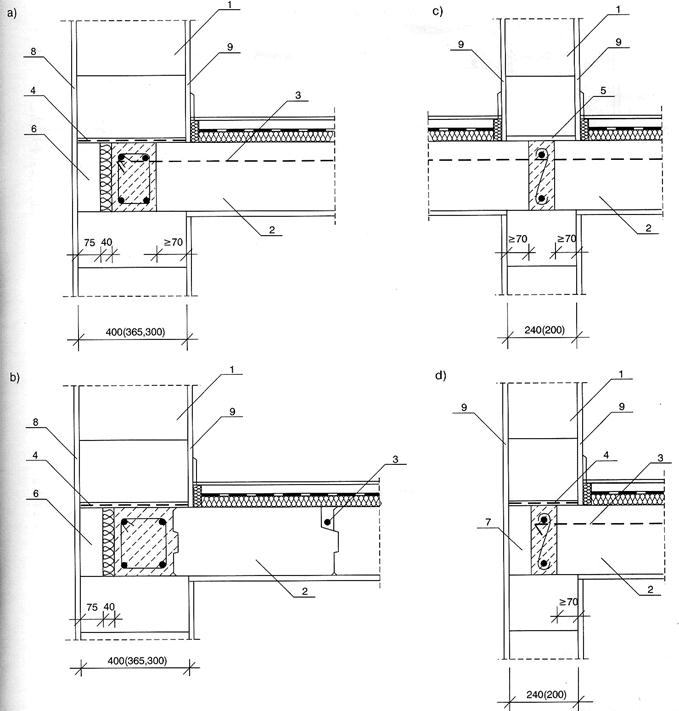

Рис. 3.1.1 Опирание плитных перекрытий из ячеистого бетона YTONG: а) на наружную несущую стену, b) опирание на наружную стену параллельно направлению работы плит, с) опирание на внутреннюю несущую стену с двух сторон, d) опирание на внутреннюю несущую стену.



1.    Блоки YTONG

2.    Плиты перекрытий YTONG

3.    Арматура для анкеровки плиты в венце

4.    Поперечная арматура опорного шва

5.    Шов без арматуры

6.    Элемент утепления венца

7.    Плитка из бетона YTONG

8.    Наружная штукатурка

9.    Внутренняя штукатурка



ytong - стены из газобетона

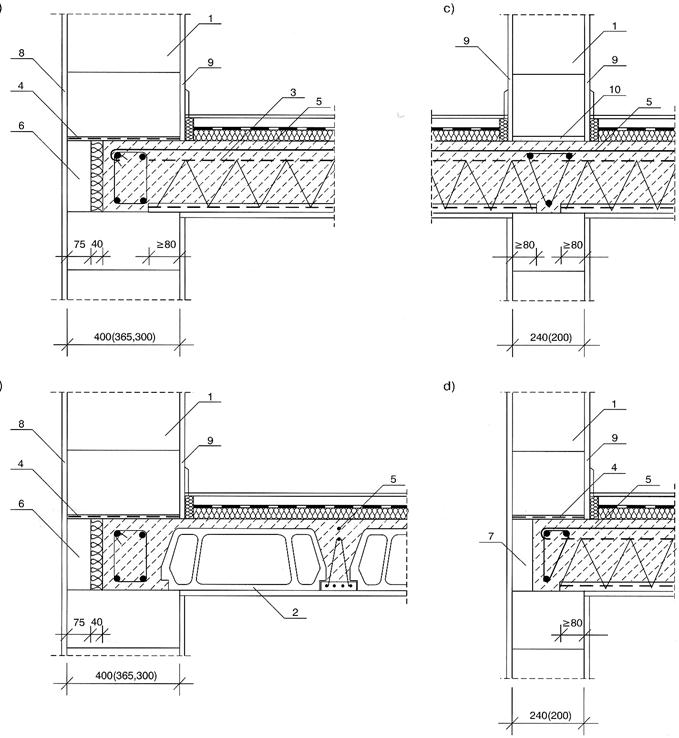

Рис. 3.1.2 Опирание перекрытий из часторебристых плит: а) на наружную несущую стену, b) опирание на наружную стену параллельно направлению работы плит,

с) опирание на внутреннюю несущую стену с двух сторон, d) опирание на внутреннюю несущую стену.

1.    Блоки YTONG

2.    Пустотелые плиты перекрытий

3.    Верхняя арматура сборной балки

4.    Поперечная арматура опорного шва

5.    Арматура для анкеровки плиты в венце

6.    Элемент утепления венца

7.    Плитка из бетона YTONG

8.    Наружная штукатурка

9.    Внутренняя штукатурка

10.  Шов без арматуры

ytong - стены из газобетона



Рис. 3.1.3 Опирание перекрытий из сборного тяжелого железобетона: а) на наружную несущую стену, b) опирание на наружную стену параллельно направлению работы плит,

с) опирание на внутреннюю несущую стену с двух сторон, d) опирание на внутреннюю несущую стену.



1.    Блоки YTONG

2.    Многопустотные плиты перекрытий

3.    Арматура для анкеровки плиты в венце

4.    Поперечная арматура опорного шва

5.    Шов без арматуры

6.    Элемент утепления венца

7.    Плитка из бетона YTONG

8.    Наружная штукатурка

9.    Внутренняя штукатурка

10.  U-образный блок YTONG





ytong - стены из газобетона

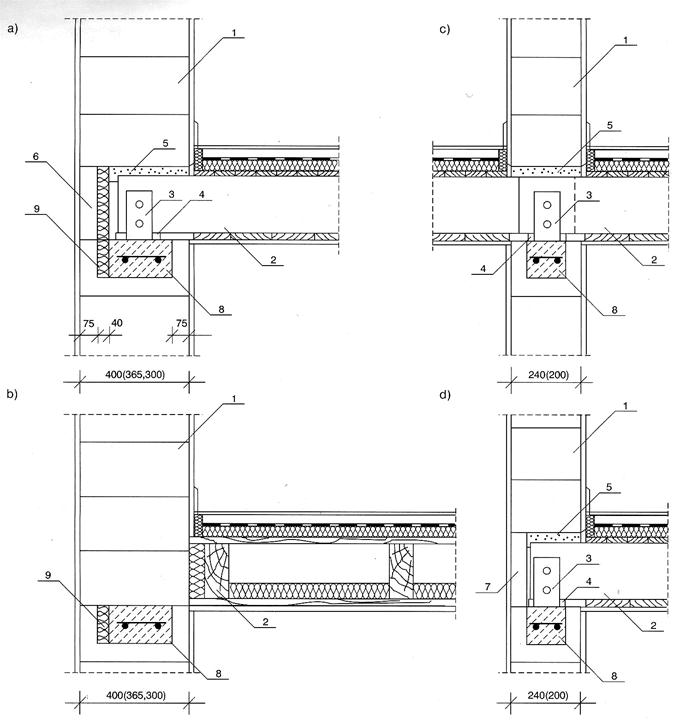

Рис. 3.1.4 Опирание деревянных балок перекрытий: а) на наружную несущую стену, b) стык с наружной стеной, расположенной параллельно направлению работы плит,

с) опирание на внутреннюю несущую стену с двух сторон, d) опирание на внутреннюю несущую стену.



Внимание:  Головки балок следует пропитать противосыростным средством.



1.    Блоки YTONG

2.    Деревянные балки перекрытий

3.    Стальной лист для анкеровки

4.    Импрегнированная прокладка

5.    Заполнение раствором

6.    Элемент утепления венца

7.    Плитка из бетона YTONG

8.    Венец из U-образных блоков YTONG

9.    Утепление венца

3.2 Балконы



ytong - стены из газобетона

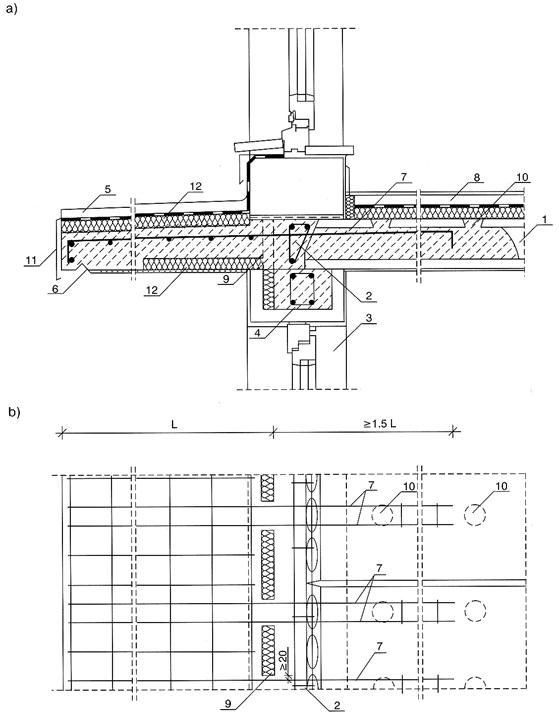

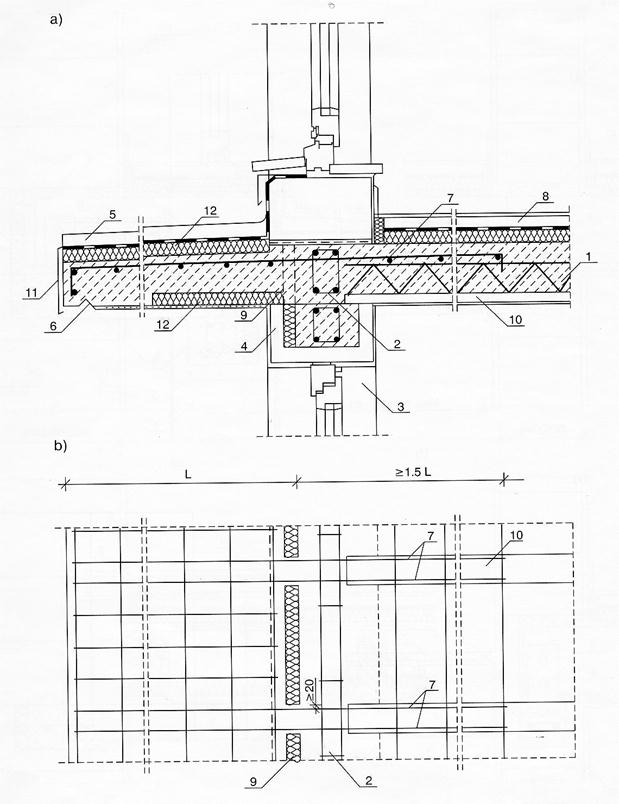

Рис. 3.2.1 Балкон из плиты перекрытий YTONG: а) разрез по вертикали, b) арматура балконной плиты, с) укладка плиты перекрытий.



1.    Блоки YTONG

2.    Плиты перекрытий YTONG

3.    U-образные блоки YTONG

4.    Утепленный железобетонный венец

5.    Крепление плит YTONG в венце

6.    Арматура в швах плиты перекрытий

7.    Защитный бетонный слой балконной плиты (класс бетона ³ В15, толщина ³ 40 мм)

8.    Арматура защитного бетонного слоя (как минимум сеткой из прутка Æ 4,5 через 150 мм)

9.    Противосыростная изоляция

10.  Слой покрытия, выполненный с уклоном

11.  Жестяные кровельные изделия



ytong - стены из газобетона



Рис. 3.2.2   Соединение балконной плиты с перекрытием из часторебристых плит с решетчатой арматурой – расположенным параллельно относительно вылета балкона: а) разрез по вертикали, b) размещение арматуры балконной плиты




1.     Перекрытие из часторебристых плит с решетчатой арматурой (Teriva, Fert и др.)

2.     Венец перекрытия

3.     Блоки YTONG

4.     Перемычка из U-образных блоков

5.     Отделочные слои балкона

6.     Слезник

7.     Основная арматура балконной плиты

8.     Напольные слои

9.     Теплоизоляция железобетонного венца

10.  Балка перекрытия с решетчатой арматурой

11.  Жестяные кровельные изделия

12.  Теплоизоляция балконной плиты


ytong - стены из газобетона



Рис. 3.2.3   Соединение балконной плиты с перекрытием из часторебристых плит с решетчатой арматурой – расположенным перпендикулярно относительно вылета балкона: а) разрез по вертикали через конструкционное ребро, b) размещение арматуры балконной плиты




1.    Перекрытие из часторебристых плит с решетчатой арматурой (Teriva, Fert и др.)

2.    Венец перекрытия

3.    Блоки YTONG

4.    Перемычка из U-образных блоков

5.    Отделочные слои балкона

6.    Слезник

7.    Основная арматура балконной плиты

8.    Напольные слои

9.    Теплоизоляция железобетонного венца

10.  Сниженные пустотелые блоки перекрытий

11.  Балка перекрытия

12.  Ось балки перекрытия

13.  Жестяные кровельные изделия

14.  Теплоизоляция балконной плиты








ytong - стены из газобетона



Рис. 3.2.4   Соединение балконной плиты из сборных плит из тяжелого бетона:            а) разрез по вертикали через конструкционное ребро, b) размещение арматуры балконной плиты



Внимание:  Верхняя арматура балкона бетонируется в каналах сборной плиты с шагом через один канал




1.     Перекрытие из сборных плит из тяжелого бетона

2.     Венец перекрытия

3.     Блоки YTONG

4.     Перемычка из U-образных блоков

5.     Отделочные слои балкона

6.     Слезник

7.     Верхняя арматура балконной плиты

8.     Напольные слои

9.     Теплоизоляция железобетонного венца

10.  Отверстия для бетонирования арматуры в пустотных каналах плит

11.  Жестяные кровельные изделия

12.  Теплоизоляция балконной плиты






3.3 Лоджии и террасы



ytong - стены из газобетона

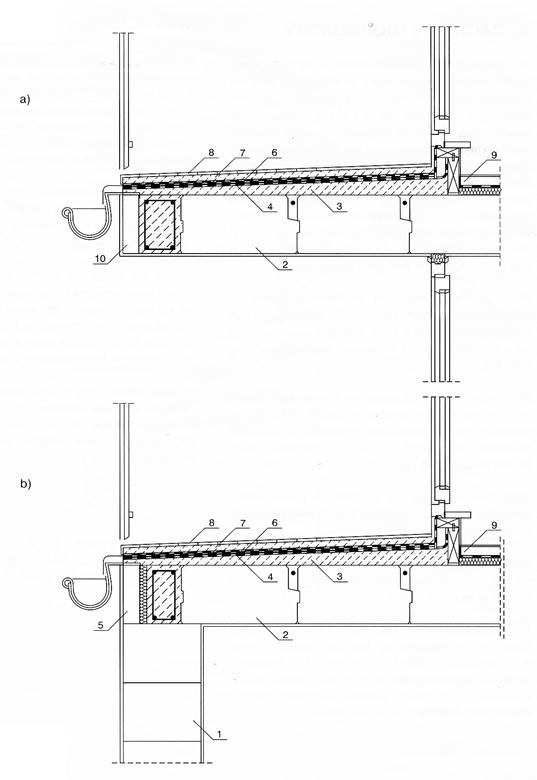

Рис. 3.3   Вертикальный разрез:   а) лоджии, b) террасы






1.    Блоки YTONG

2.    Плиты перекрытий YTONG

3.    Слой, образующий скат

4.    Пароизоляция

5.    Элемент утепления венца

6.    Противосыростная изоляция

7.    Цементный накрывочный слой

8.    Отделочный слой

9.    Слой, образующий пол, и подпольный слой

10.  Бетонная плитка YTONG







4. КРЫШИ И СОВМЕЩЕННЫЕ ПОКРЫТИЯ



            В системе YTONG даже крыши могут исполняться из ячеистого бетона, из армированных плит перекрытий.  Это могут быть крыши с крутым скатом  из плит, уложенных параллельно (Рис. 4.1 а) или перпендикулярно относительно конька (Рис. 4.7 а).  Если речь идет о крутых крышах, то в случае использования  чердака в качестве жилого помещения необходимо выложить низкие стенки, ограничивающие размеры помещения,  установить окна, а также изготовить горизонтальные участки потолка, уменьшающего излишнюю высоту этих помещений.  Уменьшения высоты чердака можно также достичь, путем устройства перекрытия из плит  YTONG, а также деревянной конструкции крыши над перекрытием, как это показано на рисунке 4.2.



            Уложенные параллельно коньку образующие крышу плиты опираются на поперечные и торцовые стены. Они укладываются встык с продольным венцом наружных стен (Рис. 4.1b) или с выложенной из блоков коленчатой стеной с расположенным поверху венцом (Рис.  4.2).



            Если плиты крыши укладываются перпендикулярно относительно конька, то возникают значительные распорные усилия в горизонтальном направлении. В этом случае сложенные из блоков коленчатые стенки требуют усиления железобетонными колонками. Детали изготовления такой стенки приведены на рисунке 4.11.



            Плиты крыши могут укладываться на торцовой            стене вровень с ее краем (Рис. 4.3) или могут выступать за край торцовой стены (Рис. 4.4).



            Способ изготовления свеса на продольной стене здания для обоих случаев укладки плит на торцовой стене показан на рис. 4.5.  и  4.6.



Пример крыши из кровельных плит YTONG, уложенных перпендикулярно к коньку, показан наряду с деталями на рис. 4.7.  В чердачных жилых помещениях, так же как при укладке плит параллельно коньку,  необходимо устроить стенки, горизонтальные участки потолка, а также окна.



            На кровельных плитах YTONG (на верхней их поверхности) укладывается пароизоляция, а также перпендикулярно относительно конька (в направлении ската крыши) укладываются деревянные обрешетины, которые крепятся к плитам с помощью якорных креплений с шагом 0,5 ¸ 0,6 м. Между обрешетинами укладывается  теплоизоляция из полистирола или минеральной ваты, а затем перпендикулярно скату крыши приколачиваются обрешетины, к которым крепится кровля, например, в виде керамической черепицы.



            Здания со стенами, сложенными из блоков YTONG, могут иметь также крышу традиционного типа, например, крышу  деревянной конструкции – рисунки 4.8 и 4.9 или крышу из совмещенных покрытий – рисунок 4.10.



            Следует обратить внимание на то, что венец перекрытия или венец коленчатой стенки, на который опираются кровельные плиты или стропильные ноги (в этом случае венец не только растягивается, но и сгибается, отрывается от здания), следует анкеровать в перекрытии или в стенах, расположенных перпендикулярно относительно конька в соответствии с результатами статических расчетов.



            Способ усиления коленчатой стенки с помощью скрытых железобетонных колонок (консолей), принимающих на себя усилие изгиба от действующих горизонтально сил, требует устройства дополнительного утепления, так же как и железобетонные венцы, показанные на рисунке 4.11.
























ytong - стены из газобетона

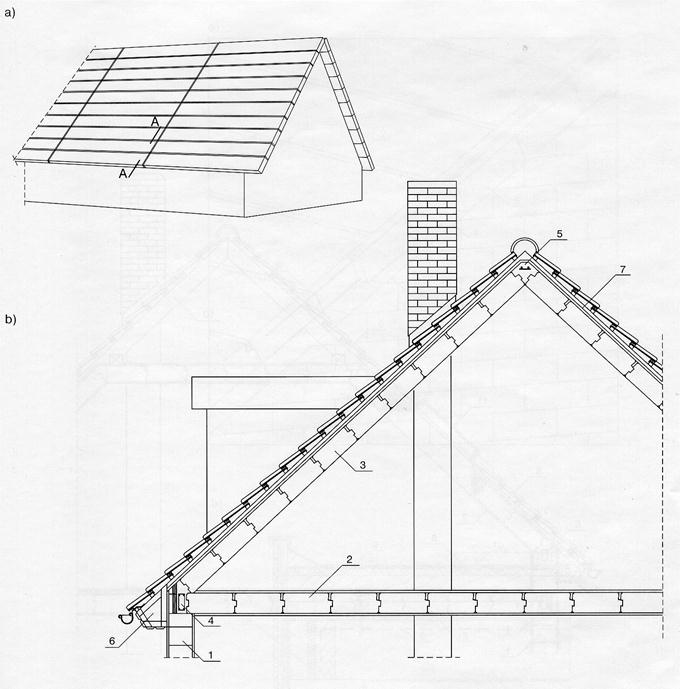

Рис. 4.1 Крыша из плит YTONG, уложенных параллельно коньку: а) вид крыши, b) поперечный разрез



1.    Блоки YTONG

2.    Плиты перекрытий YTONG

3.    Кровельные плиты YTONG

4.    Железобетонный венец

5.    Железобетонное соединение конька

6.    Свес крыши из выдвинутых обрешетин

7.    Дополнительное утепление ската крыши





ytong - стены из газобетона

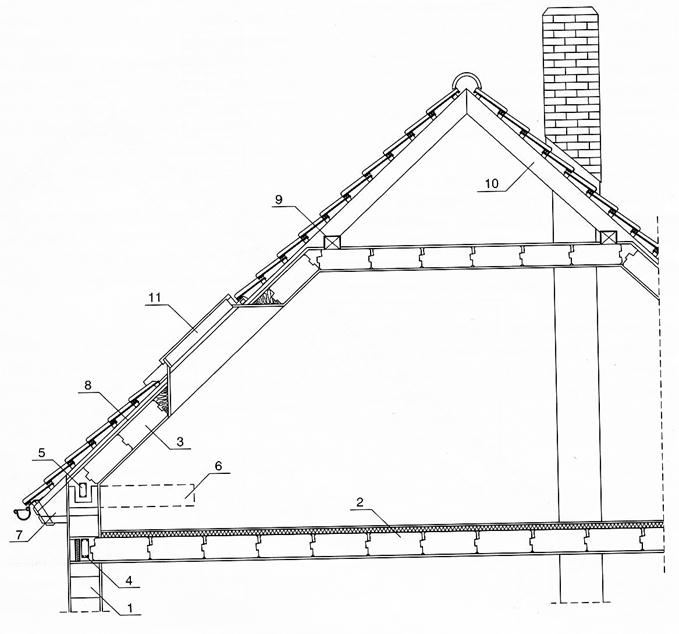

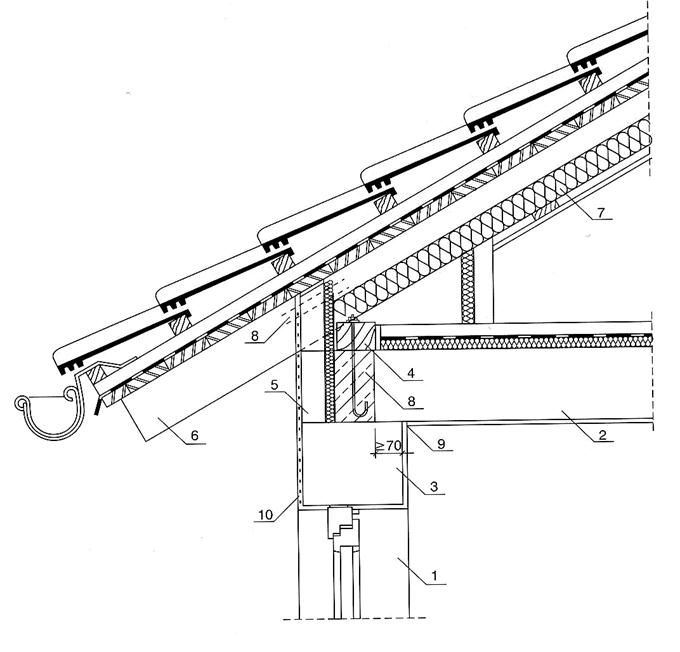

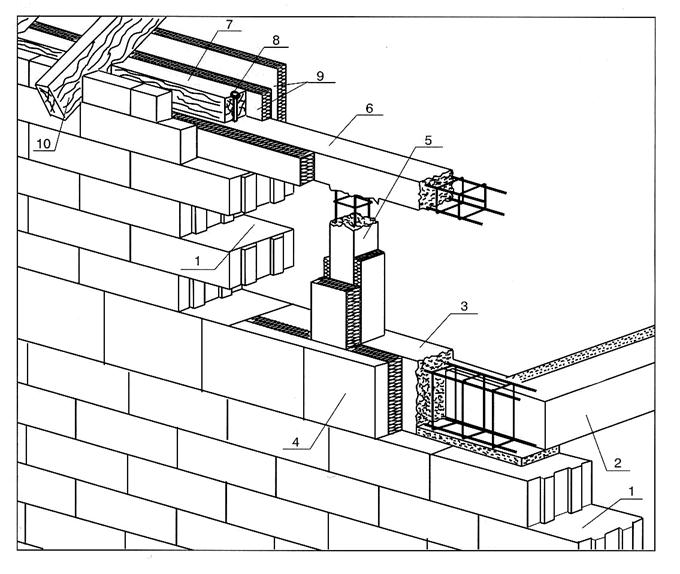

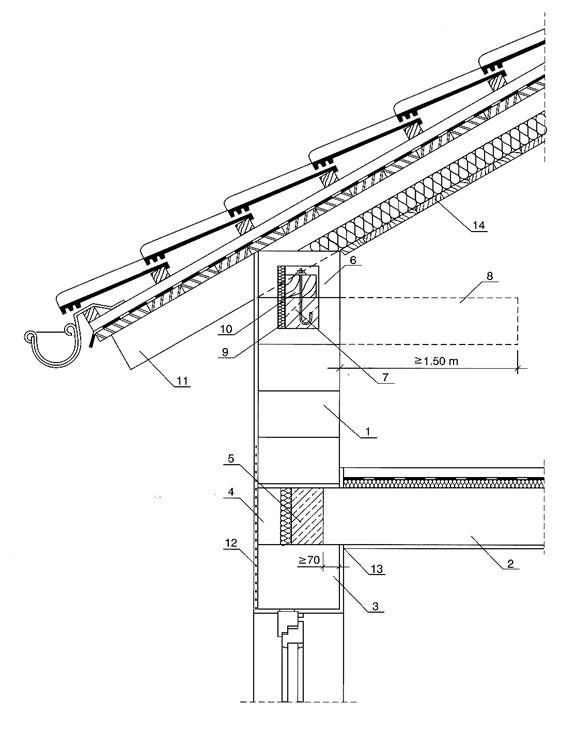

Рис. 4.2 Крыша из плит YTONG, уложенных параллельно коньку, и из деревянной конструкции над чердачным перекрытием: а) вид крыши, b) поперечный разрез



1.    Блоки YTONG

2.    Плиты перекрытий YTONG

3.    Кровельные плиты YTONG

4.    Железобетонный венец перекрытия

5.    Венец коленчатой стенки

6.    Анкеровка венца коленчатой стенки в поперечных стенах

7.    Свес крыши из выдвинутых обрешетин

8.    Дополнительное утепление ската крыши

9.    Подстропильный брус

10.  Стропильная нога

11.  Окно ската крыши





ytong - стены из газобетона

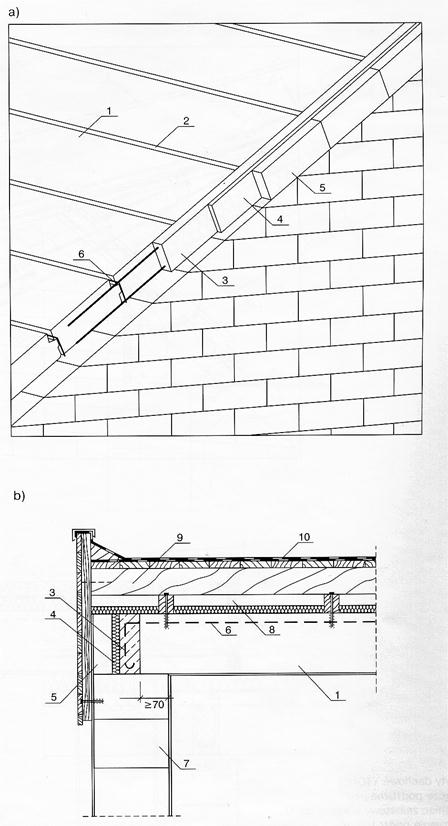

Рис. 4.3 Опирание кровельных плит на торцовую стену заподлицо с краем стены: а) вид крыши, b) поперечный разрез




1.    Кровельные плиты  YTONG

2.    Продольное соединение плит

3.    Железобетонный венец

4.    Утепление венца

5.    Защитная плитка венца

6.    Арматура продольного шва кровельных плит с анкеровкой в венце

7.    Блоки YTONG

8.    Вентиляционная прослойка

9.    Конструкция   кровли

10.  Кровля




ytong - стены из газобетона

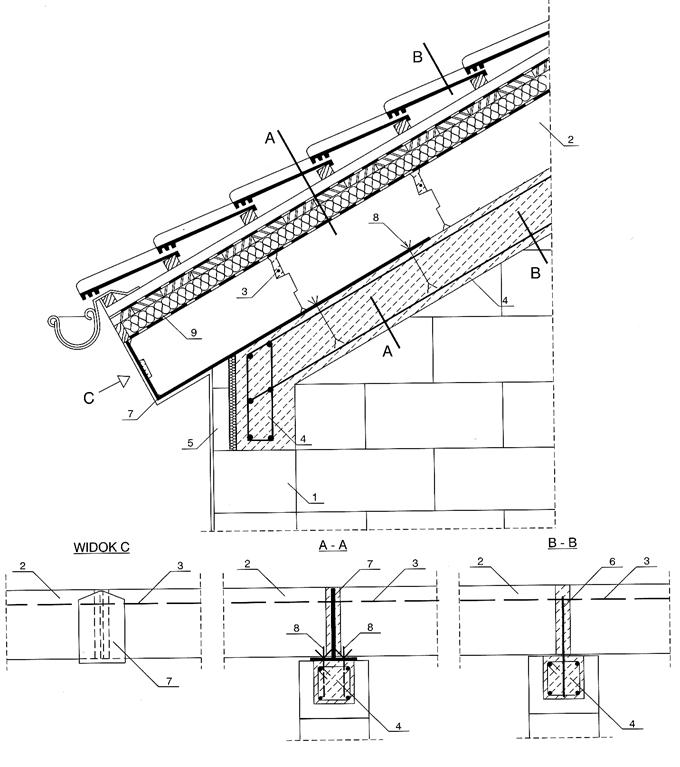

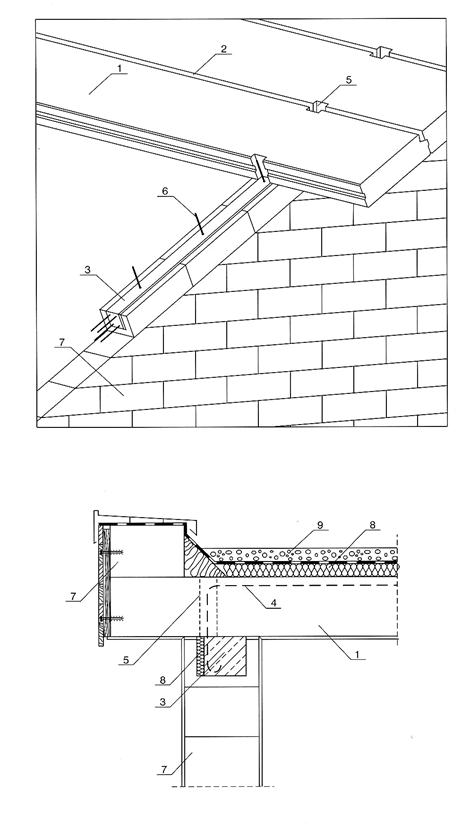

Рис. 4.4 Опирание совмещенного покрытия из кровельных плит YTONG: с выдвинутыми плитами (свес крыши)




1.       Кровельные плиты  YTONG

2.       Продольное соединение плит

3.       Железобетонный венец из U-образных блоков

4.        Арматура продольного шва кровельных плит

5.       Гнездо для крепления плит к венцу

6.       Стержень анкеровки

7.       Блоки YTONG

8.       Теплоизоляция

9.       Кровля


ytong - стены из газобетона

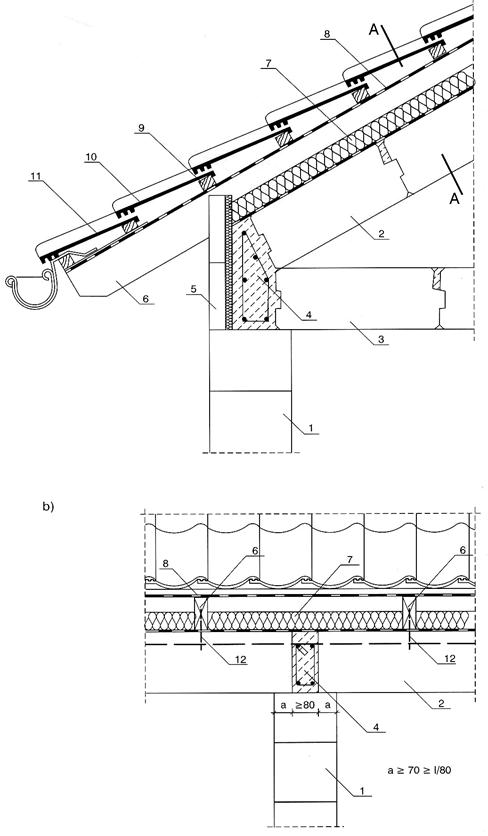

Рис. 4.5 Способ изготовления свеса крыши – деталь А  из рис. 4.1 а, когда железобетонный венец находится в одной плоскости с плитами: а) разрез по вертикали, b) разрез по А-А




1.    Блоки YTONG

2.    Кровельные плиты YTONG

3.    Плиты перекрытий YTONG

4.    Железобетонный венец

5.    Элемент утепления венца

6.    Обрешетина

7.    Теплоизоляция на пароизоляции

8.    Ветрозащитная изоляция

9.    Обрешетина

10.  Черепица

11.  Обшивка свеса крыши

12.  Анкеры крепления обрешетин


ytong - стены из газобетона







Рис. 4.6 Способ изготовления свеса крыши – деталь А  из рис. 4.1 а, когда плиты опираются на железобетонный венец






1.    Блоки YTONG

2.    Кровельные плиты YTONG

3.    Арматура швов

4.    Железобетонный венец

5.    Утепляющая плитка YTONG

6.    Пруток анкера

7.    Стальная конструкция крепления

8.    Анкерный винт в венце

9.     Теплоизоляция на пароизоляции






ytong - стены из газобетона

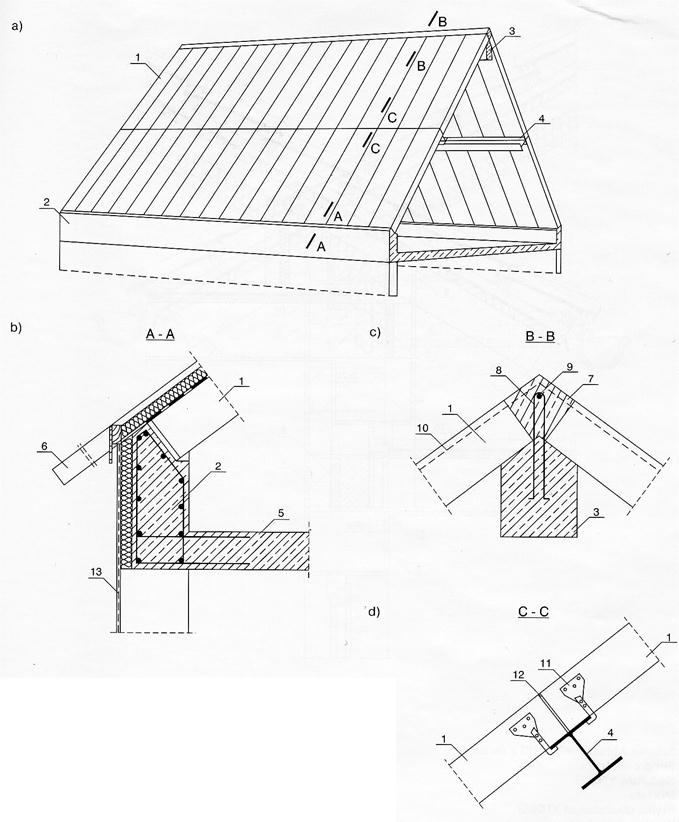

Рис. 4.7 Крыша из плит  YTONG, уложенных перпендикулярно к венцу: а) общий вид, b) коленчатая стенка, с) конек, d) подстропильная балка




1.     Кровельные плиты YTONG

2.     Железобетонная коленчатая стенка

3.     Подконьковая балка железобетонная, стальная или деревянная

4.     Промежуточная подстропильная балка железобетонная, стальная или деревянная

5.     Железобетонное перекрытие

6.     Свес крыши и обрешетин

7.     Железобетонное коньковое соединение

8.     Стальной соединительный элемент

9.     Продольная арматура конькового венца

10.  Арматура продольного шва между плитами

11.  Стальной соединительный элемент

12.  Шов, заполненный раствором

13.  Наружная штукатурка, усиленная сеткой




ytong - стены из газобетона

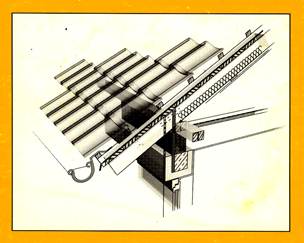

Рис. 4.8 Крыша деревянной конструкции – опирание конструкции крыши на стену



1.    Стена из блоков YTONG с окном

2.    Перекрытие с венцом

3.    Перемычка YTONG

4.    Подстропильный брус

5.    Плитка утепляющая YTONG

6.    Стропильная нога деревянная

7.    Теплоизоляция

8.    Вентиляционное отверстие

9.    Разрез штукатурки

10.  Наружная штукатурка, усиленная сеткой











ytong - стены из газобетона



Рис. 4.9 Крыша деревянной конструкции – опирание конструкции крыши на коленчатую стенку




1.    Стена из блоков YTONG с окном

2.    Перекрытие из плит YTONG или железобетонных

3.    Перемычка YTONG

4.    Элемент утепления венца

5.    Железобетонный венец

6.    Блок U-образной формы YTONG

7.    Венец коленчатой стенки

8.    Анкеровка венца в стене с арматурой, устроенной в соответствии со статическими расчетами

9.    Утепление венца

10.  Подстропильный брус

11.  Стропильная нога

12.  Наружная штукатурка, усиленная сеткой

13.  Разрез штукатурки

14.  Подвесной потолок






ytong - стены из газобетона

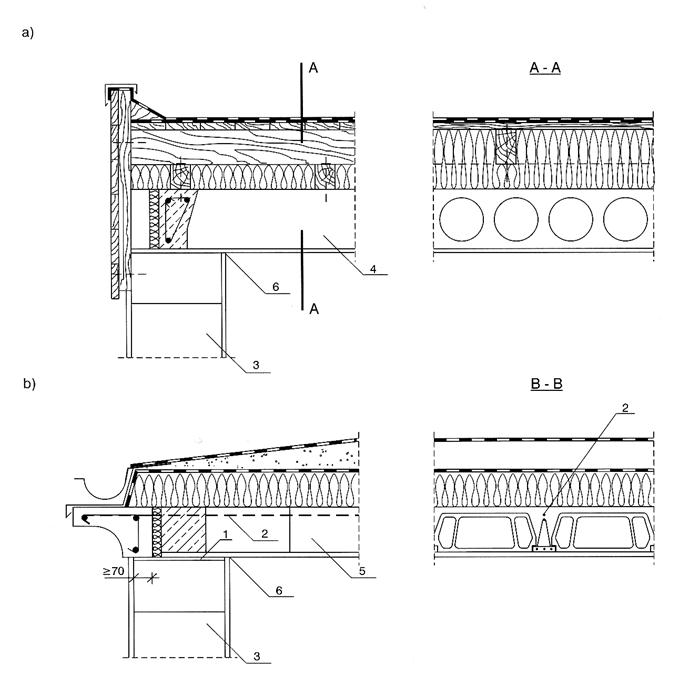

Рис. 4.10 Опирание совмещенного покрытия: а) совмещенное покрытие из  многопустотных плит перекрытий, b) совмещенное покрытие из  часторебристых плит перекрытий



1.    Расширительная прослойка

2.    Арматура анкеровки карниза в конструкции перекрытия

3.    Блоки YTONG

4.    Перекрытие из сборных плит  из тяжелого бетона

5.    Перекрытие из железобетонной часторебристой плиты

6.    Разрез штукатурки















ytong - стены из газобетона



Рис. 4.11 Способ усиления коленчатой стенки, сложенной из блоков YTONG



1.    Блоки YTONG

2.    Перекрытие над верхним этажом

3.    Железобетонный венец перекрытия

4.    Плитка утепления YTONG

5.    Колонка для усиления коленчатой стенки

6.    Венец коленчатой стенки

7.    Подстропильный брус

8.    Анкер подстропильного бруса

9.    Теплоизоляция

10.  Стропильная нога



























5.  ПЕРЕМЫЧКИ






Перемычки в стенах, сложенных из блоков YTONG, изготавливаются из ячеистого бетона YTONG в виде комплексных перемычек или в виде балок-перемычек из ячеистого бетона (обозначаемых символом YN); перемычки укладываются на стене на раствор YTONG.   Длина балки-перемычки в зависимости от перекрываемого проема приводится в миллиметрах в Таблице 5.1.  Могут применяться также железобетонные перемычки, изготавливаемые чаще всего в виде U-образных блоков или  монолитных деталей.  Длина опирания перемычек   любого вида  не может быть менее 200 мм.



            Комплексная перемычка состоит из сборной нижней полки из армированного бетона YTONG, называемой сборной комплексной перемычкой, обозначаемой символом YF, а также из уложенных поверх нее блоков YTONG.   Высота сборных комплексных перемычек составляет 125 мм, ширина – 115 мм  и 175 мм. В зависимости от толщины стены устанавливаются одна или две сборных перемычки рядом (Рис.  5.1). Несущую способность в полном объеме  перемычка приобретает  после кладки блоков с раствором.  Длина сборной комплексной перемычки в зависимости от ширины перекрываемого проема приведена в Таблице 5.2 в миллиметрах.



Сборные перемычки, перекрывающие проемы шириной более 1,10 м,  в ходе строительства следует подпирать по центру, а также необходимо увеличить длину их опирания до 250 мм.



            Сборные балки-перемычки из ячеистого армированного бетона YTONG (YN) шириной 175, 200, 240, 300, 365 мм предназначены для перекрытия проемов  шириной до 1,75 м в несущих стенах (Рис. 5.2). Длина опирания перемычки на стену составляет 200 мм, тогда как для проема шириной более 1,50 м – 250 мм.  В перегородках  проемы шириной до 1,2 м перекрываются сборными балками-перекрытиями для перегородок высотой 199 мм и шириной 115 мм. Глубина опирания такой перемычки составляет 150 мм.



            Перемычки могут исполняться также из сборных U-образных блоков (Рис. 5.3) либо изготавливаться на месте строительства путем бетонирования.  Ширина перекрываемых такими перемычками перекрытий  не должна превышать 2,5 м. Глубина опирания перемычки не может быть менее 200 мм при ширине перекрываемого проема до 1,50 м и 250 мм при большей ширине проема.  Если перемычка устраивается в наружной стене, U-образные блоки следует утеплить с внешней стороны здания слоем пенополистирола   или минеральной ваты.  Пример перемычки из U-образных блоков во внутренней стене приведен на рисунке 5.4, а пример для наружной стены – на рисунке 5.5.



            При большой ширине перекрываемых проемов (свыше 2,5 м) железобетонные перемычки обычно изготавливаются на месте, в строящемся здании (Рис. 5.6).






Таблица 5.1



Длина балки-перемычки YN (мм)

1000

1300

1500

1750

2000

2250

Максимальная ширина проема (мм)

600

900

1100

1350

1500

1750



Таблица 5.5



Длина сборной перемычки YF (мм)



1090



1290



1490



1790



2090



2390



2690



2990

Максимальная ширина проема (мм)



690



890



1090



1290



1590



1890



2190



2490



ytong - стены из газобетона

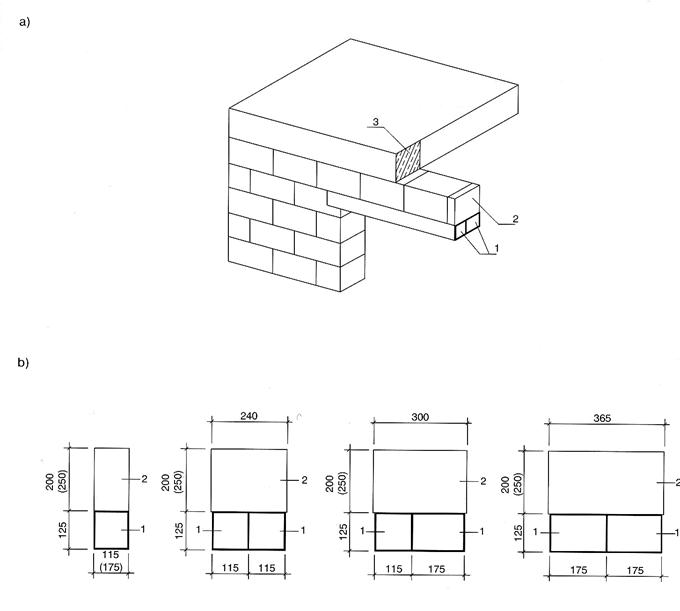

Рис. 5.1 Сборные перемычки:  а) вид перемычки в стене, b) конструкция сборных деталей комплексной перемычки в зависимости от толщины стены.



1.    Сборная комплексная перемычка типа YF

2.    Блок YTONG

3.    Венец перекрытия





























ytong - стены из газобетона

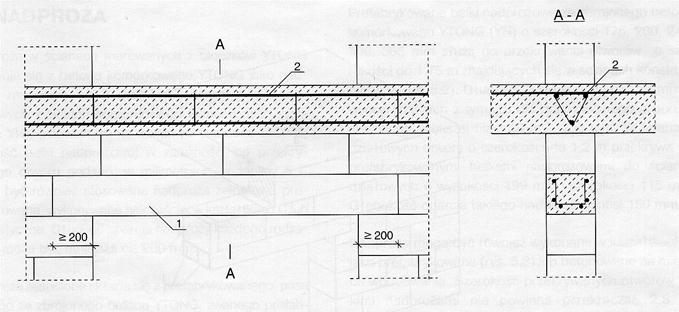

Рис. 5.2 Перемычка, изготовленная с использованием балки-перемычки YTONG

1. балка-перемычка; 2. железобетонный венец и соединительная арматура.

ytong - стены из газобетона

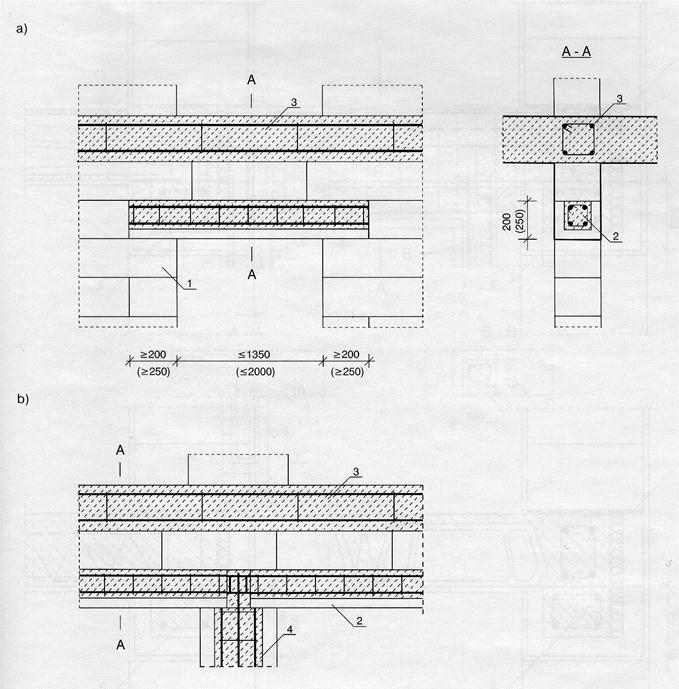

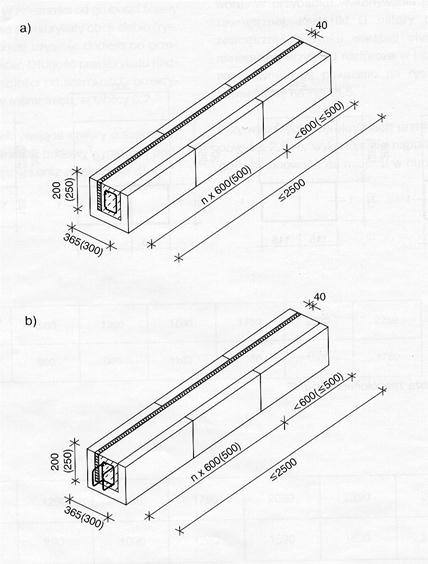

Рис. 5.3 Сборная перемычка, изготовленная из U-образных блоков для перекрывания проемов в наружных стенах:  а) когда сборная перемычка опирается на стену, b) когда опирается на железобетонную колонну.









ytong - стены из газобетона



Рис. 5.4 Перемычки во внутренней стене, изготовленные из U-образных блоков

а) сборная перемычка обоими концами опирается на стену, b) сборная перемычка опирается на железобетонную колонну.



1.    Блок YTONG

2.    Перемычка из U-образных блоков

3.    Венец перекрытия

4.    Железобетонная колонна



















ytong - стены из газобетона

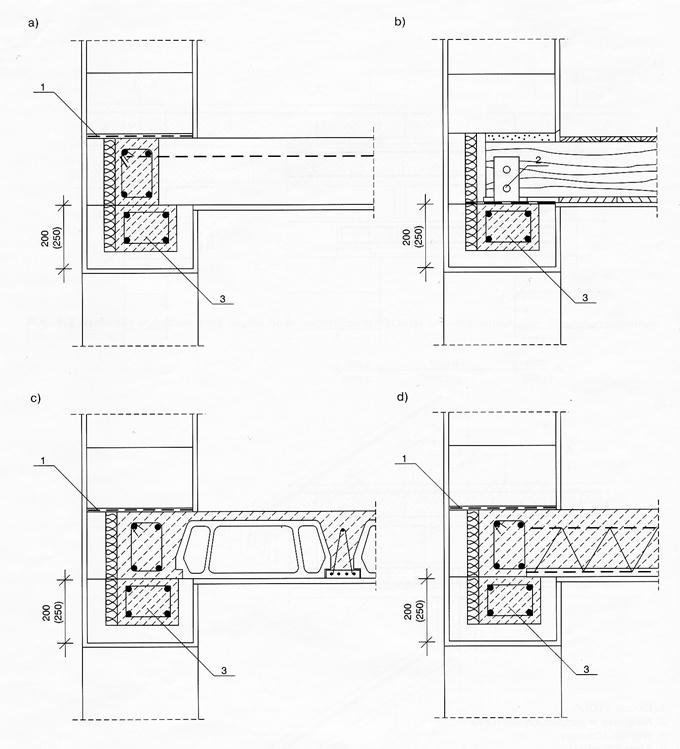

Рис. 5.5 Перемычки в наружной стене:  а) перекрытие YTONG , b) деревянное перекрытие, с) часторебристое перекрытие – стена не нагружена перекрытием,  d) стена нагружена перекрытием.



1.    Поперечная арматура опорного шва

2.    Анкер из стального листа

3.    Перемычка из U-образных блоков YTONG

















ytong - стены из газобетона

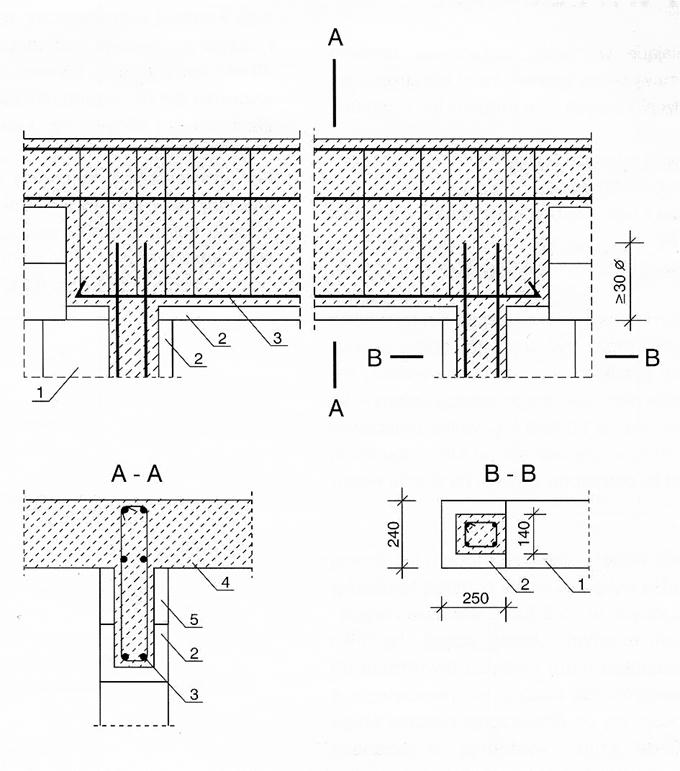

Рис. 5.6 Перемычки,  отливаемые из бетона на месте, в строящемся здании,  с опорой на  железобетонные колонны.



1.    Стена из блоков YTONG

2.    U-образный блок YTONG

3.    Арматура перемычки

4.    Железобетонное перекрытие

5.    Плитка YTONG












6. КАРКАСНЫЕ СТЕНЫ



            Каркасные стены требуют устройства соединения как вдоль верхнего края – с нижней частью балки или перекрытия, так и вдоль вертикальных краев – с колоннами или стенами.



            Соединения верхних краев каркасной стены с конструкцией могут выполняться следующим образом:

            - при соединении с железобетонной балкой каркаса – как показано на рисунке 6.1а) и b);

            - при соединении с перекрытием -  как показано на рисунке 6.1с) и d).



            Если речь идет о стенах длиной свыше 6,0 м, а также когда  ветровое воздействие может быть значительным (верхние этажи высоких зданий, II зона ветрового воздействия), рекомендуется применять механическое опирание стены в средней ее части, например, в виде уголка, прикрепленного в нижней части балки относительно перекрытия либо с обеих сторон, когда необходимость в этом вызвана напором ветра – Рис. 6.1d).



            Соединение каркасной стены с колонной или со стеной, расположенной к ней перпендикулярно,  производится с помощью изогнутых под прямым углом соединительных элементов YTONG, размещаемых в каждом 2-м или 3-м слое кладки.  Одна часть соединительного элемента размещается на шве и крепится с помощью гвоздя для ячеистого бетона (для неразрезанного блока), а другая часть крепится к боковой поверхности колонны или стены.  Если колонны устраиваются в наружных стенах, их следует утеплять снаружи минеральной ватой или пенополистиролом (Рис. 6.2).



            Соединение стены из блоков YTONG с колонной железобетонной, деревянной (например, фахверк) или стальной показано на рисунках 6.3 – 6.5.



            Каркасные стены (перегородки) обычно проектируются из блоков YTONG класса РР4  толщиной 115 мм. Такие стены могут иметь высоту до 3,5 м, а также длину между опорами (колоннами, несущими стенами) или иным и элементами жесткости (например, перпендикулярными стенами) не более 8,0 м. Если размер стен больше, они требуют усиления (например, вертикальными штырями и промежуточными венцами железобетонной конструкции).



            Каркасные стены устанавливаются на конструкцию перекрытия или на его выравнивающий слой, на слой рубероида или пленки, при этом  во время кладки под перекрытием оставляется зазор 10 ¸ 15 мм (Рис. 6.6). После завершения кладки стены зазор заполняется монтажной пеной или другим эластичным материалом и закрывается, например, декоративной планкой.



            Соединение каркасной стены-перегородки с несущей стеной производится с помощью соединительных элементов YTONG, устанавливаемых в определенных местах в процессе кладки несущей стены в количестве минимум 3 ¸ 4 по высоте типового этажа (Рис. 6.7).












































ytong - стены из газобетона

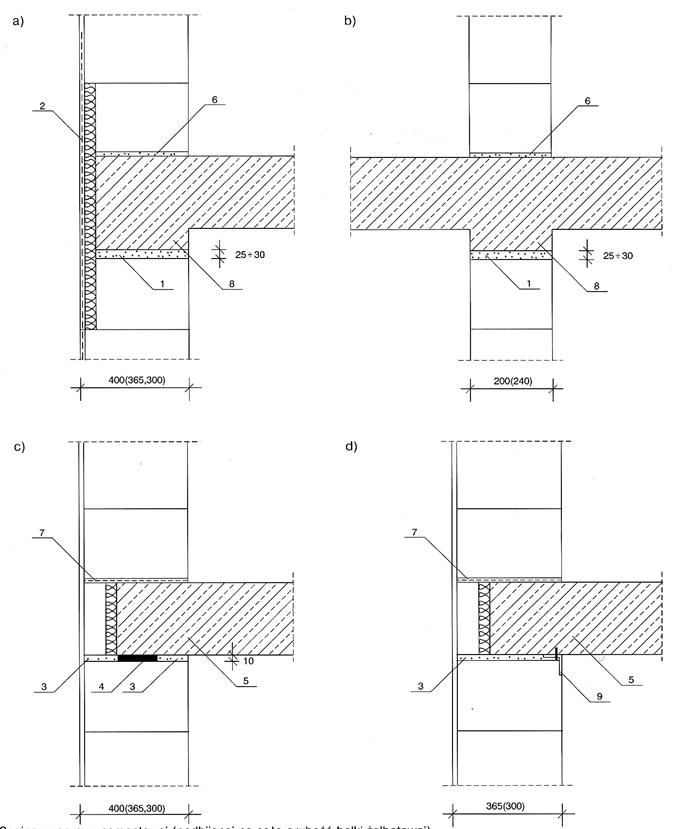

Рис. 6.1  Соединение верха каркасной стены с нижней частью: а) и b) железобетонной балки, с) и d) железобетонного перекрытия.




1.       Шов из цементного раствора (подбивается на всю толщину железобетонной балки)

2.       Армированная штукатурка

3.       Полиуретановая пена

4.       Полиуретановая лента

5.       Плита перекрытия

6.       Неармированный шов

7.       Опорный армированный шов

8.       Железобетонная балка

9.       Стальной уголок






ytong - стены из газобетона

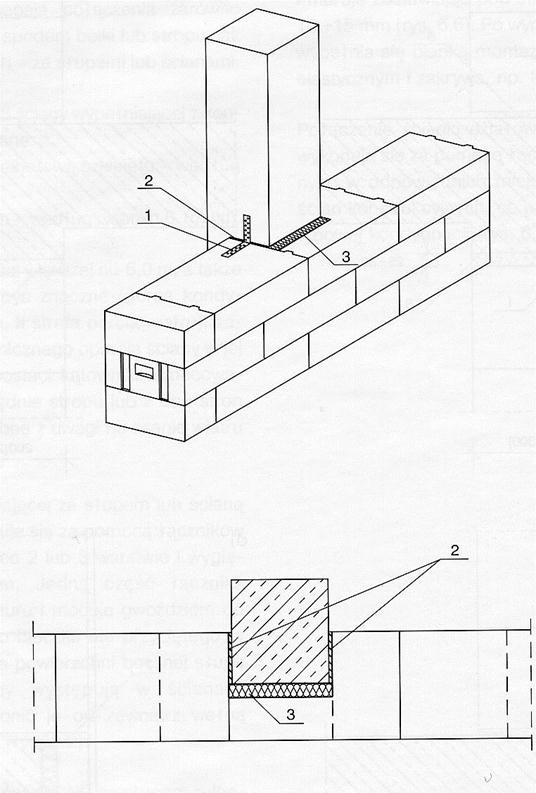

Рис. 6.2  Соединение верха каркасной стены из блоков YTONG с железобетонной колонной с помощью соединительных элементов YTONG.



1.    Соединительный элемент YTONG

2.    Расширительный шов из пенополистирола толщиной 10 мм

3.    Теплоизоляция







ytong - стены из газобетона



Рис. 6.3  Соединение стены с железобетонной колонной: а) с помощью вбетонированной шины и соединительных элементов,  b) вид крепления соединительного элемента, с) с помощью стального уголка.



1.    Блоки YTONG

2.    Железобетонная колонна

3.    Соединительный элемент

4.    Расширительный шов из пенополистирола толщиной 10 мм

5.    Опорный блок для заполнения

6.    Шина для крепления соединительных элементов

7.    Уголок

8.    «Гнездо», заполненное раствором

9.    Мастика, не утрачивающая пластичности



































ytong - стены из газобетона

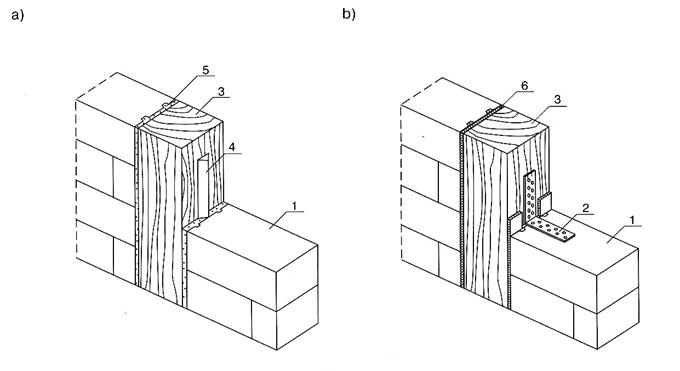

Рис. 6.4  Соединение стены с деревянной колонной: а) с помощью деревянной рейки шины и соединительных элементов,  b) с помощью соединительных элементов для каркасных перегородок











1.    Блоки YTONG

2.    Соединительный элемент YTONG

3.    Деревянная колонна

4.    Деревянная рейка

5.    Кладочный раствор YTONG

6.    Расширительный шов из пенополистирола толщиной 10 мм







































ytong - стены из газобетона

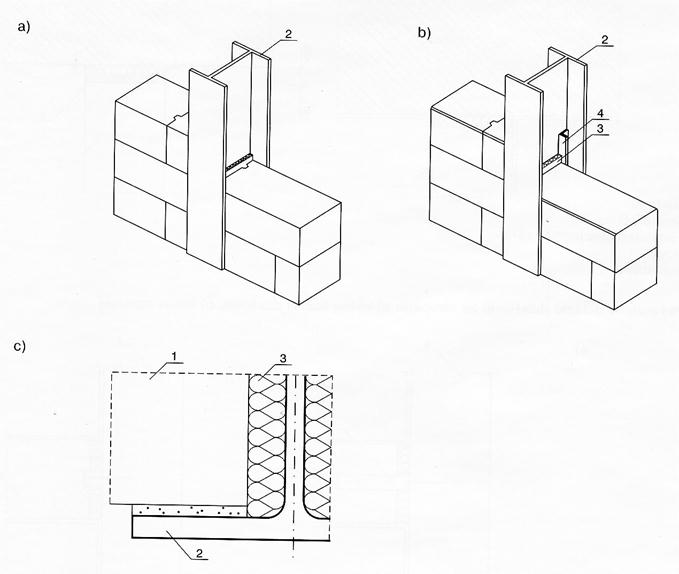

Рис. 6.5  Соединение стены со стальной колонной: а) толщина стены равна толщине колонны,  b) толщина стены меньше толщины колонны, с) вид соединения блока с колонной



1.    Блоки YTONG

2.    Стальная колонна

3.    Расширительный шов из пенополистирола толщиной 10 мм

4.    Уголок

















ytong - стены из газобетона



Рис. 6.6  Соединение каркасной стены с перекрытием: а) легкая каркасная стена-перегородка,  b) огнестойкая стена



1.    Каркасная стена

2.    Перекрытие (конструкция крыши)

3.    Формованный материал (огнестойкий)

4.    Стальной профиль

5.    Монтажная пена

ytong - стены из газобетона

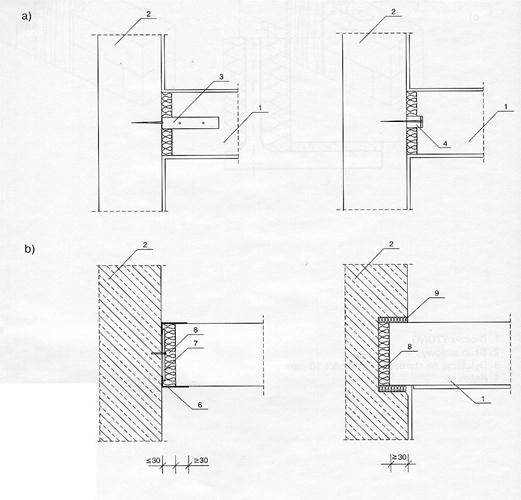

Рис. 6.7  Соединение стены-перегородки с капитальной стеной или железобетонной колонной: а) легкая каркасная стена-перегородка,  b) огнестойкая стена




1.     Каркасная стена

2.     Капитальная стена или железобетонная колонна

3.     Полосовой металл

4.     Импрегнированная деревянная рейка

5.     Монтажная пена

6.     Стальной профиль

7.     Стальной лист крепления

8.     Формованный материал (огнестойкий)

9.      Уплотнение



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
