ТСН 31-303-95 (МГСН 4.03-94)

ПРАВИТЕЛЬСТВО МОСКВЫ

СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ

МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ДОМА-ИНТЕРНАТЫ ДЛЯ ИНВАЛИДОВ

И ПРЕСТАРЕЛЫХ

МГСН 4.03-94

1994

ПРАВИТЕЛЬСТВО

МОСКОВСКИЕ ГОРОДСКИЕ

МГСН 4.03-94

МОСКВЫ

СТРОИТЕЛЬНЫЕ НОРМЫ

ДОМА-ИНТЕРНАТЫ ДЛЯ ИНВАЛИДОВ И ПРЕСТАРЕЛЫХ

Внесены Москомархитектурой, МНИИП объектов культуры, отдыха, спорта и здравоохранения

Утверждены Правительством Москвы распоряжением от 09.12.94 № 2388-РЗП

Срок

Введения в действие

с 1 января 1995 г.

Предисловие

1. РАЗРАБОТАНЫ МНИИП объектов культуры, отдыха, спорта и здравоохранения Москомархитектуры (канд. арх. Тхор Э.А., инженеры Герасина Л.А., Тихомирова И.Б.)

2. ВНЕСЕНЫ: Москомархитектурой, МНИИП объектов культуры, отдыха, спорта и здравоохранения

3. ПОДГОТОВЛЕНЫ к утверждению и изданию Архитек­турно-техническим управлением Москомархитектуры (архитек­тор Шалов Л.А.)

4. СОГЛАСОВАНЫ: с УГПС ГУВД г. Москвы. МГЦ Гос-санэпиднадзора, Комитетом социальной защиты населения Мо­сквы

5. ПРИНЯТЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ распоряжением первого заместителя премьера правительства Москвы от 09.12.94 № 2388-РЗП

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Москомархи­тектуры.

СОДЕРЖАНИЕ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

2. НОРМАТИВНЫЕ ССЫЛКИ

3. ОСНОВНЫЕ ПОЛОЖЕНИЯ

4. ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ, УЧАСТКУ И ТЕРРИТОРИИ

5. ТРЕБОВАНИЯ К ОБЪЕМНО-ПЛАНИРОВОЧНЫМ РЕШЕНИЯМ  ПРИЛОЖЕНИЕ 1 (справочное)

Ориентировочные состав и площади помещений учебно-профессиональной подготовки

ПРИЛОЖЕНИЕ 2 (справочное)

Ориентировочные состав и площади помещений культурно-массового обслуживания

ПРИЛОЖЕНИЕ 3 (справочное)

Ориентировочные состав и площади помещений медицинского обслуживания

ПРИЛОЖЕНИЕ 4 (справочное)

Ориентировочные состав и площади помещений столовой и производственных помещений кухни

ПРИЛОЖЕНИЕ 5 (справочное)

Ориентировочные состав и площади помещений административно-бытового обслуживания

ПРИЛОЖЕНИЕ 6 (справочное)

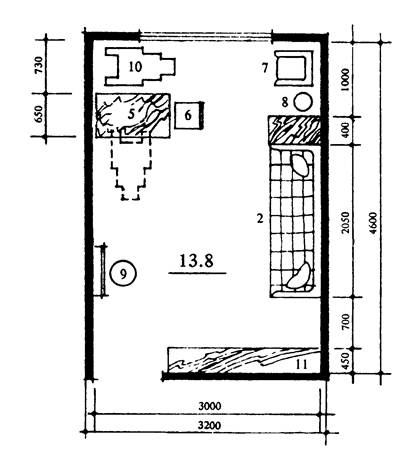

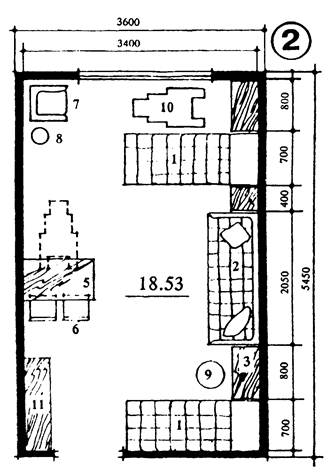

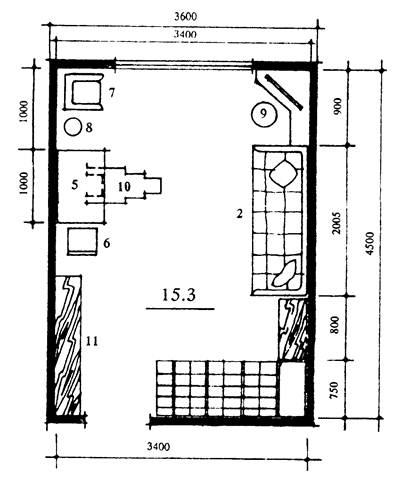

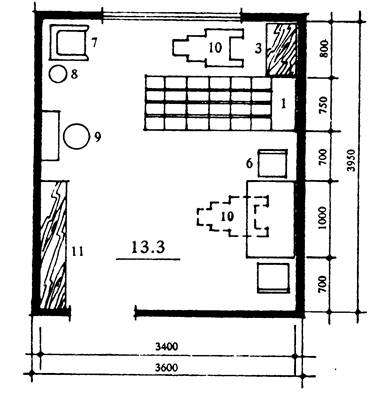

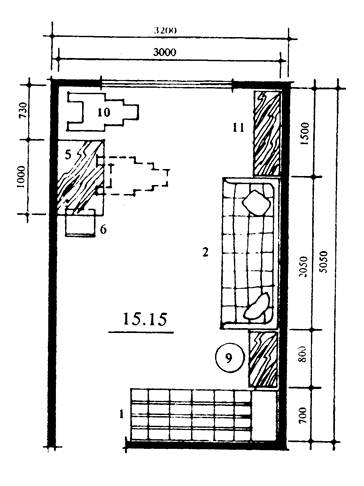

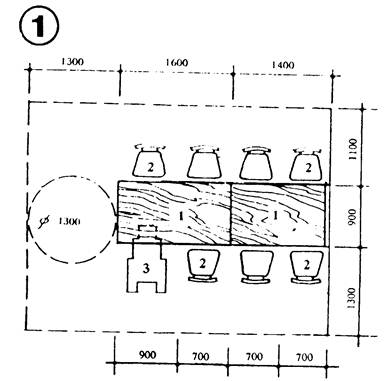

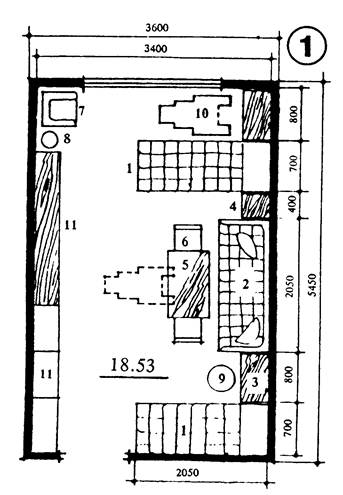

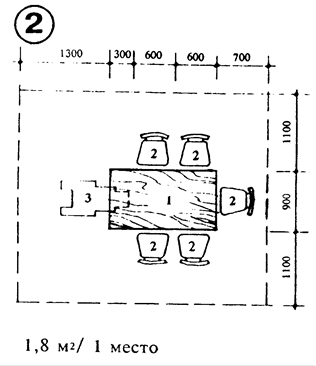

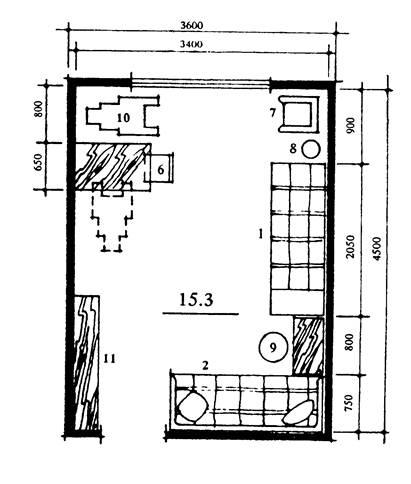

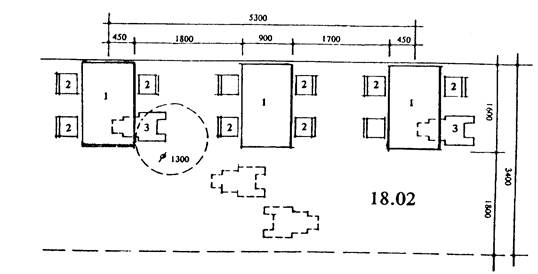

Габаритные схемы помещений

МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ДОМА-ИНТЕРНАТЫ ДЛЯ ИНВАЛИДОВ И ПРЕСТАРЕЛЫХ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящие нормы разработаны в соответствии с тре­бованиями СНиП 10-01-94 (см. раздел 2) для г. Москвы и Лесопаркового защитного пояса (ЛПЗП) как дополнение и уточ­нение к федеративным нормативным документам в строитель­стве, в том числе по проектированию общественных зданий и среды жизнедеятельности инвалидов, и распространяются на проектирование новых и реконструкцию существующих домов-интернатов для инвалидов и престарелых.

1.2. Настоящие нормы устанавливают основные положения и требования к размещению, участку, территории, архитектур­но-планировочным решениям и инженерному оборудованию до­мов-интернатов для инвалидов и престарелых.

ТСН 31-303-95 (МГСН 4.03-94) 1.3. Настоящие нормы содержат обязательные, рекоменда­тельные и справочные положения.

Пункты настоящих норм, отмеченные знаком  , явля­ются обязательными.

2. НОРМАТИВНЫЕ ССЫЛКИ

2.1. СНиП 10-01-94 Система нормативных документов в строительстве. Основные положения.

2.2. СНиП 2.08.02-89 Общественные здания и сооружения.

2.3. СНиП 2.01.02-85 Противопожарные нормы.

2.4. СНиП 2.07.01-89 Планировка и застройка городских и сельских поселений.

2.5. ВСН 62-91 Проектирование среды жизнедеятельности с учетом потребностей инвалидов и маломобильных групп на­селения.

3. ОСНОВНЫЕ ПОЛОЖЕНИЯ

ТСН 31-303-95 (МГСН 4.03-94) 3.1. Рекомендуемая номенклатура типов домов-интернатов, контингент и возраст инвалидов и престарелых, число этажей, требуемая площадь участка приводятся с таблице 3.1.

3.2 Дома-интернаты для инвалидов и престарелых должны обеспечивать своим проживающим следующие виды обслужи­вания:

— проживание;

— питание;

— санитарно-гигиеническое обслуживание;

— обучение, культурно-массовое обслуживание, професси­ональную подготовку (в зависимости от индивидуальных воз­можностей);

— медицинское обслуживание (включая физическую реа­билитацию);

ТСН 31-303-95 (МГСН 4.03-94) — административно-бытовое обслуживание.

3.3. В домах-интернатах высотою в 2 этажа для инвали­дов-психохроников с тяжелыми поражениями умственного ап­парата и для больных с поражением опорно-двигатсльпого ап­парата, а в остальных типах домов-интернатов высотою свыше двух этажей следует предусматривать лифты по расчету. Не менее 30 % лифтов должны иметь кабину размером не менее 1,1х1,5 м, рассчитанную на инвалида-колясочника. В домах-интернатах для психохроников с тяжелыми поражениями ум­ственного аппарата один из лифтов должен быть больничным с размером кабины не менее 1,2 х 2,0 м.

Примечание. В двухэтажных зданиях домов-интернатов общего типа, а также домов-интернатов для психохроников (молодежи и взрослых) необходимость лифтов определяется в каждом конкретном случае заданием на проек­тирование.

3.4. Вместо части лестниц допускается предусматривать пан­дусы с уклоном не более 1:10. В специализированных домах-интернатах для инвалидов с нарушениями функций опорно-двигательного аппарата следует предусматривать лифты и пан­дусы.

Ширина лестничных маршей и пандусов в домах-интернатах должна быть не менее 1,8 м.

3.5. Вместимость домов-интернатов, состав и площади их помещений должны в каждом конкретном случае определяться заданием на проектирование.

При общей вместимости более 200 мест учреждение следует проектировать из отдельных блоков (отделений), включающих, кроме помещений проживания, помещения питания, а также первичного медицинского обслуживания.

3.6. Необходимость мероприятий гражданской обороны оп­ределяется в каждом конкретном случае заданием на проекти­рование.

ТСН 31-303-95 (МГСН 4.03-94) 3.7. Во всех помещениях необходимо предусмотреть уст­ройства и приспособления для облегчения физических усилий больных с ограниченными двигательными функциями, в том числе передви­га­ю­щих­ся на колясках.

ТСН 31-303-95 (МГСН 4.03-94) 3.8. Высоту помещений, требования к инженерному обору­дованию и другие общие требования, в том числе и противо­пожарные, следует принимать в соответствии с нормами про­ектирования Общественные здания и сооружения, Противо­пожарные нормы, Проектирование среды жизнедеятельности с учетом потребности инвалидов и маломобильных групп на­селения, а также другими нормативными документами, дейст­вующими на территории г. Москвы и ЛПЗП.

Таблица  3.1.

Рекомендуемые номенклатура типов домов-интернатов, кон­тингент и возраст инвалидов и престарелых, число этажей, площадь участка

№№

Наименование

уч­реждения

Виды

заболева­ний

Возраст инвали­дов, лет

Чис­ло эта­жей

Площадь участка на 1 мес­то, кв. м

1.

Дома-интернаты для инвалидов с пора­же­нием опор­но-двига­тель­ного аппарата:

— для молодежи

последствия по­лиомиелита, детского цереб­рального пара­лича, последст­вия травм и т.п.

19 - 35

3

100 — 120

— для взрослых

то же

36 и вы­ше

3

80 — 100

2.

Дома-интернаты общего типа для престарелых

пенсионеры

55 — 60 и выше

5

80 — 100

3.

Дома-интернаты для психохрони­ков:

19 — 35

3

100 — 120

— для молодежи

легкая и сред­няя имбецильность

— для взрослых инва­лидов

то же

36 и вы­ше

3

80 — 100

— для инвали­дов с тяжелыми пора­же­ниями умс­твенного аппарата

идиотия, тяже­лая имбецильность, старче­ское слабо­умие, психо­зы, деп­рессии

19 и вы­ше

2

50 - 60

Примечания:

1. На затесненных территориях, при условии устройства противодымной за­щиты, автоматического пожаротушения, а также лоджий-отстойников чис­ло этажей может быть увеличено: в домах-интернатах для психохроников (или молодежи до 35 лет и для взрослых свыше 35 лет) до четырех, в до­мах-интернатах общего типа — до девяти.

2. На затесненных территориях площадь участка может быть сокращена на 15-20 %.

4. ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ, УЧАСТКУ И ТЕРРИТОРИИ

ТСН 31-303-95 (МГСН 4.03-94) 4.1. Площадь участка следует определять заданием на про­ектирование, с учетом рекомендуемых показателей, приведен­ных в таблице 4.1.

4.2. В составе территории должны быть предусмотрены сле­дующие функциональные зоны:

а) зона проживания с расположенными в ней площадками для отдыха, теневыми навесами, спортивными площадками;

б) зона обслуживания, в которой размещаются площадка при кухне с мусоросборником и пожарным постом;

в) зона приема с карантинным отделением и изолятором;

г) хозяйственная зона, в которой в зависимости от конк­ретных условий располагаются гараж, котельная, прачечная, складские помещения, ремонтные мастерские, овощехранилище и т.д.;

д) зона проживания обслуживающего персонала.

Примечания:

1. Зона проживания обслуживающего персонала предус­матривается только при загородном размещении домов-интернатов.

2. На затесненных территориях для размещения хозяй­ственных, инженерных и подсобных помещений рекомен­дуется использовать подземное пространство, в том числе под зданиями домов-интернатов, при условии выполнения требований действующих нормативных документов.

3. Состав спортивных площадок определяется заданием на проектирование. В домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата спортивные пло­щадки нс предусматриваются.

4.3. Озеленение участка включает групповые и рядовые посадки деревьев и кустарников, декоративные растения, цвет­ники и газоны. Площадь зеленых насаждений следует принимать из расчета не менее 60% площади участка.

ТСН 31-303-95 (МГСН 4.03-94) 4.4. Территория домов-интернатов должна быть огорожена, на участок должно быть предусмотрено не  менее двух въездов с устройством дорог с твердым покрытием из расчета нагрузки от пожарных машин - 20 тонн на ось. Один из въездов должен быть хозяйственным. К зданию должны быть предусмотрены подъезды с двух противоположных сторон. При въезде на тер­риторию следует предусматривать проходную.

Таблица  4.1.

Вместимость учрежде­ния, мест

Площадь зон на 1 место, кв. м

хозяйственная зона

зона проживания персо­нала

100 - 150

12 - 15

10 - 15

151 - 300

9 - 12

9 - 12

свыше 300

9 и менее

9 и менее

4.5. В случае загородного размещения домов-интернатов пло­щадь зоны проживания персонала следует принимать дополни­тельно к площади участка.

4.6. Зону проживания персонала допускается размещать вблизи учреждения на обособленном участке с изолированным въездом.

4.7. В зоне проживания персонала следует предусматривать площадки для отдыха, сушки белья, для мусоросборников, а также спортивные площадки универсального назначения (для игры в волейбол, баскетбол, бадминтон) и столы для игры в настольный теннис из расчета — одна спортивная площадка и 2 стола на каждые 150—200 проживающих.

Примечание:

При организации поселка персонала нормативы его про­ектирования принимаются в соответствии с требованиями главы СНиП Планировка и застройка городских и сельских поселений.

ТСН 31-303-95 (МГСН 4.03-94) 4.8. Вопросы размещения домов-интернатов для инвалидов в системе застройки населенных пунктов, удаления от промыш­ленных объектов, транспортных магистралей и т.п., а также вопросы природоохранных мероприятий следует решать в со­ответствии с градостроительными требованиями нормативных документов, действующих на территории г. Москвы и ЛПЗП.

4.9. Норма расхода воды при наружном пожаротушении должна приниматься не менее 100 л/с при одновременном рас­ходе воды на хозяйственно-питьевые нужды населения. Радиус обслуживания пожарных гидрантов не должен превышать 150 м. На стенах зданий и сооружений следует предусматривать установку светоуказателей пожарных гидрантов.

5. ТРЕБОВАНИЯ К ОБЪЕМНО-ПЛАНИРОВОЧНЫМ РЕШЕНИЯМ

ТСН 31-303-95 (МГСН 4.03-94) 5.1. В состав домов-интернатов входят следующие основные группы помещений:

— помещения проживания инвалидов и престарелых;

— помещения обслуживания (включающие помещения куль­турно-массового, медицинского, административно-бытового об­служивания, помещения профессиональной подготовки и соци­альной адаптации, помещения, обеспечивающие питание боль­ных и персонала);

— помещения приема (включающие карантинное отделение и изолятор);

— хозяйственные помещения;

— помещения проживания персонала (при загородном раз­мещении дома-интерната).

Примечание:

В зависимости от местных условий на основании задания на проектирование в составе домов-интернатов могут быть предусмотрены отделения дневного пребывания, а также платные отделения круглосуточного временного пребыва­ния, число которых при расчетах включается в общее число проживающих.

ТСН 31-303-95 (МГСН 4.03-94) 5.2. Помещения проживания следует проектировать в виде обособленных групп жилых помещений двух основных типов:

— по типу коридорной системы, когда спальни с другими помещениями жилой ячейки связаны через коридор (систему коридоров);

— по квартирному типу, когда жилые помещения проек­тируются для группы 5—6 человек с общей гостиной, кухней, столовой, прихожей, санитарным узлом.

Примечание:

ТСН 31-303-95 (МГСН 4.03-94) В домах-интернатах для психохроников с тяжелыми по­ражениями умственного аппарата помещения проживания следует проектировать только по типу коридорной системы.

5.3. Помещения проживания инвалидов и престарелых и помещения обслуживания следует размещать в отдельных кор­пусах или блоках, либо непосредственно примыкающих к лруг другу при условии отделения их противопожарными стенами 1 типа, либо соединенных отапливаемыми переходами.

Помещения проживания квартирного типа допускается раз­мещать в отдельностоящих коттеджах, рассчитанных на не­сколько квартир. Хозяйственные сооружения (котельная, гараж, прачечная и др.), а также помещения проживания персонала должны располагаться в отдельных корпусах, размещаемых в обособленных зонах с отдельным въездом.

ТСН 31-303-95 (МГСН 4.03-94) Независимо от вместимости учреждения, помещения обслу­живания, приема, хозяйственные сооружения предусматрива­ются общими для всего учреждения.

5.4. Вместимость спальных комнат следует принимать:

— в домах-интернатах для психохроников с тяжелыми по­ражениями умственного аппарата 4—8 мест;

— в остальных типах домов-интернатов 1—3 места. Соотношение в учреждениях спальных комнат различной вместимости следует определять заданием на проектирование.

ТСН 31-303-95 (МГСН 4.03-94) 5.5. Лежачих инвалидов и престарелых, как правило, следует располагать не выше 1-го этажа; допускается располагать ле­жачих пациентов на втором этаже, но не в тупиковых коридорах. Лежачих пациентов запрещено располагать выше второго этажа.

5.6. Планировка и оборудование всех помещений, посеща­емых инвалидами и престарелыми, должны предусматривать возможность пользования инвалидами-колясочниками. Спальные комнаты следует проектировать в расчете на проживание одного из больных инвалида-колясочника.

5.7. Площадь спальных комнат следует принимать:

— в домах-интернатах для психохроников с тяжелыми по­ражениями умственного аппарата 6—8 кв. м на 1 место;

— в остальных типах домов-интернатов: одноместных — 14—15 кв. м, двухместных — 16—18 кв. м, трехместных — 19—20 кв. м.

5.8. Санитарные узлы в жилых группах при коридорной системе следует предусматривать при каждой спальной комнате.

В жилых помещениях, проектируемых по квартирному типу, санитарные узлы предусматриваются общими на квартиру. Со­став санитарного оборудования и площадь санитарных узлов в различных типах жилых помещений следует предусматривать в соответствии с таблицей 5.1.

5.9. Спальные помещения объединяются в отделения на 20—40 мест в зависимости от тяжести заболевания. В составе отделении следует предусматривать: кабинеты врача — 15 кв.м (может быть один на 2—3 отделения), медицинской сестры — 15 кв. м, процедурную —18 кв. м.

5.10. Во всех спальных отделениях домов-интернатов, про­ектируемых по типу коридорной системы, следует предусмат­ривать гостиные из расчета 1,2 кв. м на одно место при од­новременном пребывании:

— в домах-интернатах для психохроников с тяжелыми по­ражениями умственного аппарата — 20% больных;

— в домах-интернатах для молодежи — 80% больных;

— в остальных типах домов-интернатов — 50% больных.

Гостиные допускается располагать в световых разрывах.

5.11. В спальных отделениях домов-интернатов для моло­дежи необходимо предусматривать комнату учебно-игровых за­нятий; в домах-интернатах для молодежи, проектируемых по коридорной системе, — комнату воспитателя 14—16 кв. м.

5.12. Допускается принимать различные варианты органи­зации питания: доставка пищи в бачках и термосах из кухни в жилые помещения или организация питания в общей столовой. При квартирном способе проживания возможна комбини­рованная организация питания, когда завтрак и ужин предус­матриваются в столовой при спальных помещениях, а обед — в общей столовой при кухонном блоке.

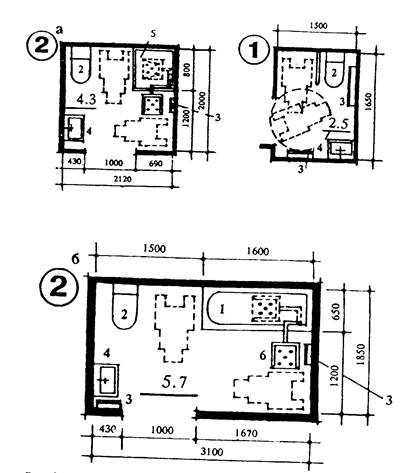

Таблица 5.1.

Рекомендуемые типы санитарных узлов, площади поме­щений и

состав оборудования

№№

Тип помеще­ний прожива­ния

Тип санитерного узла

Пло­щадь санитар­но­го узла, кв.м

Состав са­нитарно­го обору­дования

Примеча­ния

1

2

3

4

5

б

1.

Жилая груп­па помещений по ти­пу коридор­ной системы

1. Совмещенный санитарный узел при спальной комнате (во кех типах учрежде­ний кроме домов-интер­натов для психохро­ников с тяжелыми пора­жениями умст­венного аппарата)

5 - 6

Душ, унитаз, умываль­ник

Все обору­дование дол­жно разме­щать­ся в об­щем поме­ще­нии без ка­бин и экра­нов

2. Туалетная (в домах-интернатах для психохроников с пора­жением умст­вен­ного аппарата)

18 — 20

Унитаз, бидэ, слив, ванна, два умы­вальни­ка, стел­лаж для суден, ванна для дез-обработки, клее­нок, су­шилка для клее­нок

то же

3. Санитарный узел персонала с умы­валь­ником в шлюзе

3

Унитаз, умываль­ник

то же

2.

Жилая груп­па помеще­ний по ти­пу квартиры

1. Уборная с умы­вальником

3

Унитаз, умы­валь­ник

то же

2. Туалетная

6 — 8

Унитаз, умываль­ник, душ или ванна

то же

Примечания:

1. Все помещения санитарных узлов должны иметь в полу трапы для сли­ва воды.

2. В умывальных, туалетных, в совмещенных санитарных узлах следует предусмотреть полотенце-сушители.

3. Вход в санитарный узел при спальной комнате следует предусматривать через тамбур в котором необходимо располагать встроенный шкаф для верх­ней одежды.

Выбор варианта уточняется заданием на проектирование. Для психохроников с тяжелыми поражениями умственного ап­парата питание организуется, как правило, непосредственно в спальных комнатах.

5.13. В случае, если питание больных предусматривается в жилых помещениях, необходимо в их составе учитывать:

— при квартирном проживании — столовую-гостиную 18— 20 кв. м, а также кухню 10—12 кв. м;

— при коридорной системе проживания — столовую из расчета 2,0—2,4 кв.м на одно место, а также буфетную 16—18 кв. м. Количество мест в столовой определяется заданием на проектирование.

5.14. Общий состав и площадь помещений проживания ре­комендуется принимать согласно таблице 5.2.

5.15. Во всех типах учреждений за исключением домов-ин­тернатов для психохроников с тяжелыми поражениями умст­венного аппарата рекомендуется предусматривать:

— кабинет социально-бытовой адаптации, служащий также для приема гостей, площадью 60—70 кв. м с кладовой 16 кв.м;

— класс обучения машинописи 32—36 кв. м с кладовой 12 кв. м;

— компьютерный класс 50—60 кв. м с кладовой 18 кв. м;

— комнату музыкальных занятий 36—54 кв. м с кладовой инструментов 18 кв. м;

— класс рисования 50—54 кв. м с кладовой 18 кв. м;

— библиотеку с книгохранилищем и читальным залом из расчета: 0,6—0,8 кв. м на 1 место в учреждениях для инвалидов и престарелых с нормальным интеллектом и 0,3—0,4 кв. м на 1 место в учреждениях для инвалидов с недостатком умственного развития;

— кабинет заведующего учебно-воспитательной частью 16— 18 кв. м;

— комнату преподавателей 26—28 кв. м, которую можно совмещать с комнатой мастеров. Число кабинетов уточняется заданием на проектирование.

Таблица 5.2.

Рекомендуемая площадь помещений проживания

Площадь помещений, кв. м

№№

Наименование помеще­ний

по коридорно­му типу

по квартирно­му типу

Примеча­ния

на 1 место

Всего на сек­цию

на 1 место

Всего на квар­тиру

1

2

3

4

5

6

7

1.

Спальные комнаты:*

— на 1 место

-

14 - 15

-

14 - 15

— на 2 места

-

16 - 18

-

16 - 18

— на 3 места

-

19 - 20

-

19 - 20

2.

Спальные комнаты** на 4—8 мест

6 -  8

-

-

-

3.

Учебная комната*, иг­- ровая

2,2

-

4,2

-

Только в до­мах-интер­на­тах для мо­лодежи

4.

Комната воспитате­лей или персонала

-

12

-

-

5.

Гостиная*

1,2

-

-

-

Расчет­ное чис­ло мест в соответ­ст­вии с п. 5.10

6.

Столовая, гостиная

-

-

-

18 - 20

7.

Столовая *

2,0-2,4

-

-

-

8.

Кухня или буфетная

-

16-18

-

10 - 12

9.

Санитарные узлы

В соответ­ствии с рекомен­дациями, приведен­ными в табл. 5.1.

10.

Комната хранения уборочного инвентаря

-

4

-

4

Оборуду­ется сли­вом, умывальни­ком

11.

Раздевальная с су­шильным шкафом*

14 - 16

-

8 - 10

12,

Инвентарная

6 - 8

-

6 - 8

13.

Бытовая комната*

6 - 8

-

4

14.

Кладовая чистого белья

6 - 8

-

3-4

15.

Помещение хранения средств малой меха­низации

6 - 10

-

-

Примечания:

* Во всех типах, кроме домов-интернатов для психохроников с тяжелыми поражениями умственного аппарата.

** Только в домах-интернатах для психохроников с тяжелыми поражения­ми умственного аппарата.

5.16. В домах-интернатах, за исключением предназначенных для психохроников с тяжелыми поражениями умственного ап­парата, рекомендуется предусматривать учебно-производствен­ные мастерские площадью из расчета на 1 место:

— в швейной, электромонтажной, обувной, мастерской руч­ных ремесел, механической сборки, ремонта аппаратуры и бы­товой техники — 4 - 4,5 кв. м;

— картонажно-переплетной, столярной, ткацкой, токарно-фрезерной, гончарной — 5 - 6 кв. м.

При учебно-производственных помещениях следует предус­матривать кладовые для хранения материалов и готовых изделий.

Число мест в помещениях учебно-производственных мас­терских следует принимать 6—8; специализацию мастерских и их количество следует определять заданием на проектирование в зависимости от конкретных условий — вместимости учреж­дения, местных традиций, наличия специалистов, возможности трудоустройства и т.п.

Примечание.

Учебно-производственные мастерские запрещается распо­лагать в одном блоке с помещениями проживания.

5.17. В составе учреждений, предназначенных для молодежи, рекомендуется предусматривать бассейны и физкультурно-спор­тивные залы:

— спортивный зал 12 х 24 м;

— бассейн с ванной 5 х 10 м или 6 х 12,5 м.

В домах-интернатах других типов, за исключением пред­назначенных для психохроников с тяжелыми поражениями ум­ственного аппарата, рекомендуется предусматривать зал лечеб­ной физкультуры площадью 60—70 кв. м с кладовой инвентаря 12—14 кв. м.

5.18. В домах-интернатах, за исключением предназначенных для психохроников с тяжелыми поражениями умственного ап­парата, следует проектировать:

— зрительные залы из расчета на менее 1,8 кв. м на одно место в домах-интернатах для инвалидов с поражением опор­но-двигательного аппарата и 1,2 кв. м— для остальных типов учреждений.

Расчетное число мест в зале следует принимать в процентах от вместимости учреждений:

— в домах-интернатах для молодежи 70—80%;

— в остальных типах учреждений 40—50%.

В зале должны быть предусмотрены места для инвалидов-колясочников из расчета 10—15% в домах-интернатах для ин­валидов с недостатками физического развития и 5—10% —для инвалидов с поражением умственного аппарата.

5.19. В состав комплекса помещений зрительного зала дол­жны входить: эстрада площадью не менее 54 кв. м, кинопро­екционная с перемоточной и радиоузлом (по заданию), фойе (используемое как выставочный зал, зал для танцев и игр) из расчета не менее 1,2 кв. м на 1 место, помещения для артистов с санитарным узлом (30—35 кв. м), помещение пожарного поста (15—16 кв. м), фильмовидеотека (16—18 кв. м), кладовая мебели и реквизита (10—20 кв. м).

5.20. В учреждениях для молодежи с недостатками физи­ческого развития рекомендуется предусматривать блок бани су­хого жара (сауну) с подсобными помещениями. При проекти­ровании помещений данного типа необходимо руководствоваться требованиями СНиП Общест­вен­ные здания и сооружения.

5.21. Состав медицинских помещений следует определять в каждом конкретном случае заданием на проектирование с учетом п.п. 5.22, 5.23, 5.24.

5.22. Ориентировочное число мест в процедурных кабинетах рекомендуется принимать согласно данным таблицы 5.3.

ТСН 31-303-95 (МГСН 4.03-94) ТСН 31-303-95 (МГСН 4.03-94) 5.2. Площадь кабинетов следует принимать из расчета на одно процедурное место: в ингаляториях и кабинетах оксигенотерапии — 4—5 кв. м, в кабинетах подводного массажа — 18—20 кв. м, индивидуального массажа — 16—18 кв. м; в кабинетах остальных типов — 7—8 кв. м на одну ванну или кушетку.

5.24. В состав медицинских помещений домов-интернатов всех типов должны входить кабинеты: врача — 15—16 кв. м, консультационного приема с темной комнатой (для возможности работы офтальмолога) — 20+8 кв. м, логопеда — 18—20 кв. м, стоматолога — 16—18 кв. м, гинеколога — 22—24 кв. м на одно кресло, старшей медицинской сестры — 14—16 кв. м, психоневропатолога — 14—16 кв. м, помещения стерилизационной-автоклавной 30—32 кв. м, аптечная комната с кладовой 12+6 кв. м, кабинет гидропатии — 28—30 кв. м с раздевальной — 14—16 кв. м.

Таблица  5.3.

Ориентировочное расчетное число инвалидов и престарелых в процедурных кабинетах различных типов

Вид процеду­ры

Расчетное число инвалидов и престарелых (чел.) на 1

процедурное место

для психохроников

для инвалидов с по­ражением опорно-двигетельного аппа­рата

в домах-интерна-тых об­щего ти­па

для взрос­лых

для моло­дежи

с тяже­лыми по­ражения­ми умст­венного аппарата

для мо­лодежи

для взрослых

1. Электроле­чение

25-30

50-60

50-60

2. Светолече-ние

76-75

60-75

60—75

80—100

80—100

3. Водолече­ние

50—70

30—40

75—100

30—40

60—70

60—70

4. Подвод­ный массаж

75—100

100—150

100—150

5. Ингалято­рий

75-80

20-30

75-80

20—30

40—50

40-50

6. Теплолече-ние

50—60

50—60

70—80

7. Массаж:

— в отдель­ном кабинете

80-100

80-100

100-150

20-25

60-70

60-70

— в общем зале

60-75

10-15

8. Электросон

75-100

75-100

-

75-100

75-100

75-100

ТСН 31-303-95 (МГСН 4.03-94) В составе домов-интернатов для инвалидов с поражением опорно-двигательного аппарата и домов-интернатов общего типа для  престаре­лых следует предусматривать кабинеты механотерапии 28—54 кв.м и психологической разгрузки — 18—24 кв. м.

5.25. Производственные помещения кухни во всех типах домов-интернатов следует рассчитывать на работу на сырье; кроме питания инвалидов и престарелых, помещения кухни должны обеспечивать питание персонала. Для всех типов уч­реждений питание инвалидов и престарелых организуется в одну смену.

5.26. В случае, если питание инвалидов и престарелых пре­дусматривается в общей столовой при помещениях кухни, пло­щадь обеденного зала принимается из расчета не менее 2,3 кв. м на одно место (10—15 % мест для инвалидов-колясочников). При зале предусматривается умывальная из расчета 3 кв. м (1 умывальник) на каждые 18—20 мест, раздаточная 18—24 кв. м, хлеборезка 6—8 кв. м, а также моечная столовой посуды 16—18 кв. м при ручной мойке и не менее 30 кв. м в расчете на механизированную мойку.

5.27. Для питания персонала необходимо предусматривать отдельный обеденный зал самообслуживания из расчета не менее 1,8 кв. м на 1 место, располагаемый вблизи от входа в помещения кухни или администрации, либо имеющий отдельный вход с участка. Вместимость обеденного зала персонала следует рас­считывать исходя из конкретных условий (общего числа пер­сонала, числа питающихся, продол­жи­тель­ности обеденного вре­мени, пропускной способности места).

5.28. Для обслуживания карантинного отделения, изолятора, а также столовых, располагаемых непосредственно в жилых помещениях, при помещениях кухни следует предусматривать специальную раздаточную площадь 16—20 кв. м. Раздаточная должна иметь удобный доступ к внутренним коммуникационным связям (коридорам, лестницам, пандусам, лифтам), а также выход на участок.

ТСН 31-303-95 (МГСН 4.03-94) ТСН 31-303-95 (МГСН 4.03-94) 5.29. Приемное отделение, включающее карантинное отде­ление и изолятор, следует проектировать вместимостью из расчета 4—5% от числа мест в доме-интернате. Оно должно вклю­чать мельцеровские боксы, которые служат одновременно при­емно-смотровыми боксами и палатами карантинного отделения, представляющие собой одно-двух местные палаты с полным санитарным узлом (унитаз, умывальник, ванна) и выходом на участок через тамбур.

5.30. Мельцеровские боксы должны соединяться с помеще­ниями изолятора через переходные тамбуры-шлюзы. Между бок­сами и коридором следует предусматривать глухое (не откры­вающееся) окно, которое служит для наблюдения персонала за больными.

5.31. В состав приемно-карантинного отделения следует включать комнату персонала, процедурную, буфетную, кабинет врача, помещение хранения аппаратуры (для физиотерапевти­ческих процедур).

5.32. Площадь мельцеровского бокса включает тамбур-шлюз и санитарный узел (табл. 5.4).

ТСН 31-303-95 (МГСН 4.03-94) ТСН 31-303-95 (МГСН 4.03-94) 5.33. При наружных входах в мельцеровские боксы следует предусматривать пандусы с уклоном не более 1:8.

5.34. Площадь помещений приемно-карантинного отделения следует принимать не менее показателей, приведенных в таблице 5.4.

5.35. Вход в здание дома-интерната следует предусматривать через общий вестибюль  из расчета 0,5—0,7 кв. м на 1 место в учреждении, но не менее 100 кв. м. При вестибюле должны быть предусмотрены гардероб, рассчитанный на больных, пер­сонал и посетителей из расчета 0,1 кв. м на 1 место на 80—90% вместимости учреждения; помещение 8-10 кв. м, используемое как почта или сберкасса (попеременно); ларек по продаже газет, мелкой галантереи и т.п., парикмахерская 24—28 кв. м, а также киоск по продаже изделий инвалидов и престарелых площадью 18-24 кв. м с подсобным помещением 10—12 кв. м и помещения для хранения колясок (каталок) 12—16 кв. м.

Таблица 5.4.

Состав и площадь помещений приемно-карантинного отделения.

№№

Наименование помещений

Площадь помеще­ний, кв. м

Примечания

1.

Мельцеровский бокс на 1 место

24

Число боксов оп­ределяется задани­ем на проектиро­вание

2.

Мельцеровский бокс на 2 места

30

то же

3.

Санитарная комната

6

4.

Процедурная

18

5.

Кабинет врача, медицинской сес­тры

14

6.

Комната персонала с раздеваль­ной и душем

12

7.

Буфетная

8

8.

Комната хранения переносной аппаратуры

12

9.

Инвентарная

8

10.

Уборная с умывальником в шлю­зе

3

ТСН 31-303-95 (МГСН 4.03-94) 5.36. Помещения административно-бытового обслуживания должны иметь удобную связь с вестибюлем.

ТСН 31-303-95 (МГСН 4.03-94) 5.37. Ориентацию окон помещения следует принимать согласно таблице 5.5.

5.38. Освещение вторым светом допускается в помещениях комнат персонала, ванной, санитарной комнате, буфетной при­емно-карантинного отделения, моечной кухонной посуды. До­пускается не предусматривать естественного освещения сани­тарных узлов и туалетных при спальных комнатах и в составе квартир, в буфетных, кладовых площадью до 50 кв. м, инвен­тарных, уборных и душевых персонала, уборных и душевых при бассейне и спортзале, комнате хранения уборочного ин­вентаря, дезкамере, комнате хранения переносной аппаратуры.

Таблица  5.5.

Наименование помещений

Ориентация

оптимальная

допустимая

Спальни

Ю, ЮВ

В

Мельцеровские боксы

Ю, ЮВ

В

ТСН 31-303-95 (МГСН 4.03-94) Кухня

С, СВ

любая, кроме западной

5.39. Здания домов-интернатов должны быть не ниже II степени огнестойкости.

Отдельные блоки проживания, непосредственно примыка­ющие друг к другу, следует отделять противопожарными стенами 1 типа.

Примечание:

ТСН 31-303-95 (МГСН 4.03-94) При отступлении от требований действующих строитель­ных норм и правил при проектировании домов-интернатов необходимо руководствоваться утвержденными и действу­ющими на территории России Н 03-93/ГПН Порядок согласования органами государственного пожарного над­зора проектно-сметной документации на строительство.

5.40. Ширину дверей следует принимать не менее 1 м. Ширину коридоров в жилых, медицинских, приемных помеще­ниях в домах-интернатах для психохроников с тяжелыми по­ражениями умственного аппарата следует принимать не менее 2,4 м, в других типах учреждений — не менее 1,8 м. В остальных случаях — не менее 1,3 м.

ТСН 31-303-95 (МГСН 4.03-94) ТСН 31-303-95 (МГСН 4.03-94) 5.41. На путях эвакуации из здания должно быть предус­мотрено аварийное освещение.

 5.42. В домах-интернатах при высоте здания 2 и более этажей следует проектировать открытые лоджии глубиной не менее 2 м и шириной не менее б м, рассматривая их как противопожарные отсеки для отстоя людей при пожаре. Такие лоджии следует выделять одной или несколькими противопо­жарными стенами без окон. В двух- и трехэтажных зданиях в ограждениях лоджий, в дополнение к основным эвакуационным выходам, рекомендуется предусматривать откидные тобогганы.

ТСН 31-303-95 (МГСН 4.03-94) 5.43. В зданиях домов-интериатов должна быть предусмот-рена адресная автоматическая система пожарной сигнализации. Перечень помещений, в которых необходимо предусматривать автоматическую пожарную сигнализацию следует определять в соответствии с Противопожарными требованиями к проекти­рованию и оборудованию домов-интернатов для инвалидов.

ТСН 31-303-95 (МГСН 4.03-94) 5.44. В зданиях домов-интернатов высотой 2 этажа и более, предназначенных для инвалидов-психохроников с тяжелыми на­ру­ше­ниями умственного аппарата, а также в остальных типах домов-интернатов высотой 4 и более этажей необходимо ис­пользовать автоматическое пожаротушение, выполняющее од­новременно и функции пожарной сигнализации.

5.45. Перечень помещений, в которых следует предусмат­ривать автоматическое пожаротушение, следует принимать в соответствии с Противопожарными требованиями к проекти­рованию и оборудованию домов-интернатов для инвалидов.

5.46. При загородном размещении домов-интернатов необ­ходимо предусматривать отапливаемое помещение площадью 8— 10 кв. м для хранения мотопомпы и тобогганов.

5.47. В составе домов-интернатов допускается предусмат­ривать помещения для проведения религиозных обрядов, которые следует проектировать по специальному заданию.

5.48. Хозяйственные сооружения — котельная, дезкамера, прачечная (или постирочная), ремонтные мастерские, склады, гараж, холодильники, тепличные хозяйства и прочее — пре­дусматриваются в зависимости от местных условий в соответ­ствии с заданием на проектирование. Их мощность, состав и площадь помещений определяются расчетами и техническими условиями на инженерное обеспечение объекта.

5.49. При разработке программ и заданий на проектирование домов-интернатов для определения состава и площади помеще­ний рекомендуется пользоваться справочными приложениями 1-5.

5.50. При проектировании помещений домов-интернатов ре­комендуется пользоваться габаритными схемами, приведенными в приложении 6.

ПРИЛОЖЕНИЕ 1 (справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ УЧЕБНО-ПРОФЕССИОНАЛЬНОЙ ПОДГОТОВКИ

Наименование помещений

Площадь поме­щений, кв м

Примечания

1

2

3

4

1.

Класс машинописи с подсоб­ным помещением

54 + 18

2.

Класс рисования-изостудия с кладовой

54 + 18

3.

Компьютерный класс с под­собным помещением

54 + 18

4.

Комната музыкальных заня­тий с кладовой инструментов

54 + 18

5.

Кинофотолаборатория с поме­щением для обработки пленки

21 + 10

6.

Кабинет социально-бытовой адап­тации, помещении или приема гостей

72 + 10

7.

Библиотека с книгохранили­щем и читальным залом:

— для инвалидов с недостат­ками умственного развития

0,3—0,4 на 1 место

— для инвалидов и престаре­лых с нормальным интеллек­том

0,6—0,8 на 1 место

8.

Методический кабинет

36

9.

Кабинет заведующего учебно-производственной частью

18

10.

Комната педагогов и мастеров

24—54

В зависимости от числа помеще­ний учебно-профес­си­ональной подго­товки

11.

Кладовая мебели, инвентаря

24

12.

Санитарные узлы для муж­чин и женщин

по расчету

Распределить поэ-тажно

13.

Учебно-производственные мастер­с­-кие  с инвентарными и подсобными помещениями:

С учетом данных, приведенных в п. 5.16

— швейная

36+12+10

— картонажно-переплетная

72+18+10

— столярная

54+18+10

— ткацкая

54+18+10

— механической сборки

36 + 18

— электромонтажная

36 + 18

— токарно-фрезерная

72 + 18

— гончарная

54+18+10

— обувная

36+12+10

— ручных ремесел (вязания, лозоплетения и пр.)

36+12+10

— ремонта аппаратуры и бы­товой техники

36+18+10

ПРИЛОЖЕНИЕ 2

(справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ КУЛЬТУРНО-МАССОВОГО ОБСЛУЖИВАНИЯ

№№

Наименование помещений

Площадь, кв.м

Примечания

на 1 ме­сто

общая

1

2

3

4

5

Зрительный зал:

— для инвалидов с поражени­ем опорно-двигательного аппа­рата — для остальных инвалидов и престарелых

1,8

1,2

Расчетное чис­ло мест прини­мать в соответ­ствии с п. 5 18.

2

Эстрада при зале

54

3.

Кинопроекционная с перемо­точной и радиоузлом

27

4.

Фойе

1.2 на 1 место в зритель­ном зале

Используется как выставоч­ный зал, зал для танцев и игр

5.

Помещения для артистов

15х2

6.

Санитарный узел с умываль­ником

3

7.

Радиоузел

12

8.

Фильмовидеотека

18

9.

Помещение пожарного поста

16

10.

Студия кабельного телевиде­нии

18

11.

Кладовая мебели и реквезита

24

12.

Кладовая аппаратуры

8

13

Музей

54

14.

Комната художника

12

15.

Кружковые помещения:*

— кружок кукольного театра с подсобным помещением

54 + 18

— танцевальный класс с по­мещением для переодевания и санитарным узлом

72 + 18 + 3

— кружок лепки с кладовы­ми инвентаря и готовых изде­лий

36 + 8 + 10

16.

Инвентарные

36

17.

Санитарные узлы с умываль­ником в шлюзе

18х2

18.

Уборные персонала

3х2

19.

Кабины личной гигиены

4х2

Разместить при женских уборных

20.

Спортивный зал 12х24*

288

Используется также для за­нятий ЛФК

21.

Хранение спортивного инвен­таря*

16

22.

Раздевальные для мужчин и женщин с душевыми и сани­тарными узлами:*

— для инвалидов-психохроников

36х2

По два душе­вых рожка и одному унита­зу на каждую раздевальную

— для инвалидов с наруше­нием опорно-двнгательного ап­парата

42х2

23.

Комната инструктора-методи­ста*

12

24.

Лечебно-оздоровительный бас­­сейн с ванной 5х10 м

160

На единовре­менную вме­стимость 10- 12 че­ло­век из расчета 4-5 кв. м на место

25

Комната методиста с санитар­ным узлом*

10 + 4

В состав сани­тарного учла входят унитаз, душ, умываль­ник

26.

Раздевальная с душевой и са­нитар­ным узлом*

36

27.

Помещение уборочного инвен­таря *

6

28. 29.

Узел управления *

Лаборатория анализа воды*

6

8

Должны располагать­ся смеж­но и иметь выход на об­ходную дорож­ку

30.

Комната медсестры*

10

31

Кладовая спортивного инвента­ря*

8

32

Блок бани сухого жара:

— камера сухого жара

— предбанник с душем

— уборная с умывальником в шлюзе

— раздевальная

 — комната отдыха

— кладовая инвентаря

10

10

3

10

12

4

Предусматрива­ется только в учрежде­ниях для ин­ва­лидов с не­достатками физического развития, мо­жет распола­гаться в сос­та­ве помеще­ний медицин­ского обслу­живания

* Только в домах-интернатах для молодежи

МГС11 4.03-94

ПРИЛОЖЕНИЕ 3

(справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ МЕДИЦИНСКОГО ОБСЛУЖИВАНИЯ

№№

Наименование по­мещений

Площадь помещений, кв.м

Примеча­ния

для психохроников

для больных с нарушениями опорно-двига­тельного аппара­та и в учрежде­ниях общего ти­па

вмести­мость до 200 мест

вмести­мость свыше 200 мест

вмести­мость до 200 мест

вмести­мость свыше 200 мест

1

2

3

4

5

6

7

1.

Кабинет замести­теля директора по меди­цинской работе

18

18

18

18

2.

Кабинет врача

15

15

15

15

3.

Кабинет консуль­та­тив­ного при­ема с темной комнатой

20+8

20+8

20+8

20+8

4.

Кабинет стар­шей ме­дицин­ской сестры

12

12

12

12

5.

Процедурная

18

18

18

18

6.

Аптечная комна­та

8+4

10+6

8+4

10+6

7.

Стерилизационно

— автоклавная;

— стерилизационная;

— моечная;

— помещение выдачи материа­лов

12

10

8

12

10

8

12

10

8

12

10

8

8.

Стоматологиче­ский кабинет

16

16

16

16

На одно кресло

9.

Кабинет гинеко­лога, уролога

22

22

22

22

то же

10.

Кабинет логопеда

18

18

18

18

11.

Зал ЛФК с кла­довой инвентаря

60+12

60+12

60+12

60+12

За исклю­че­нием уч­реж­де­ний для молодежи

12.

Кабинет индиви­ду­аль­ного масса­жа и за­нятий ЛФК

18

18х2

18х3

18х6

13.

Ингаляторий со стерилизационной

16

24

16

24

14.

Кабинет гидропатии

28

28

28

28

15.

Раздевальная

14

14

14

14

16.

Водолечение:

— ванный зал

— раздевальная

— кабинет под­водного массажа

28

14

54

18

28

14 18х2

54

18

18х3

По 7-8 кв.м на 1 ванну. Од­на ванна должна быть приспособлена для об­служива­ния инвалидов-опорников

17.

Кабинет светоле­чения

12

16

12

16

18.

Кабинет электро­ле­че­ния

28

54

19.

Подсобная ком­ната

10

12

При каби­не­тах электро-и светоле­че­ния

20.

Аминозиновый кабинет с под­собным помеще­нием

18+6

18+6

21.

Кабинет озокерито-парафино-лечения, горячих укутываний с помещением подог­- рева

16+8

22+8

22.

Кабинет механо­терапии

28

54

23.

Кабинет электросна

18

28

18

28

24.

Кабинет оксигено­но­терапии

14

20

14

20

25.

Кабинет психо­ло­ги­чес­кой раз­грузки

18

24

27.

Инвентарная

24

36

24

36

28.

Комната персо­нала

12

12х2

12

12х2

29.

Санитарные уз­лы для мужчин и женщин с умывальниками в шлюзе

16х2

18х2

16х2

18х2

30.

Комната гигие­ны женщин

4

4

4

4

При од­ном из женских санитар­ных узлов

31.

Комната хране­нии предметов уборки

4

4х2

4

4х2

32.

Санузлы персо­нала с умываль­никами в шлюзе

3

3х2

3

3х2

ПРИЛОЖЕНИЕ 4

(справочное)

ОРИЕНТИРОВОЧНЫЙ СОСТАВ И ПЛОЩАДИ

ПОМЕЩЕНИЙ СТОЛОВОЙ И ПРОИЗВОДСТВЕННЫХ

ПОМЕЩЕНИЙ КУХНИ

№№ пп

Наименование помеще­ний

Площадь помещений

Примечания

в учрежде­ниях до 200 мест

в учрежде­ниях свы­ше 200 мест

1

2

3

4

5

Обеденный зал

2,4 кв.м на  1 место

За исключени­ем домов-интерна­тов для психо­хро­ников с тяже­лы­ми поражения­ми умственного аппарата

2.

Умывальные

3 кв.м (1 мывальник) на каждые  8—20 мест

то же

3.

Раздаточная

18

24

то же

4.

Сервизная

6

8

то же

5.

Моечная столовой посу­ды

16—18

30—36

то же

6.

Горячий цех

54

70

7.

Хлеборезка, хранение хлеба

6

8

8.

Моечная кухонной посу­ды

8

10

9.

Холодный цех

10

14

10

Цех мучных изделий

10

14

11.

Мясорыбный цех

18

24

12.

Овощной цех

15

18

13.

Комната заведующего произ­водством

8

8

14.

Кладовая суточного запаса продуктов

8

10

15.

Кладовая сухих продук­тов

10

14

16.

Охлаждаемые камеры:

— продуктов

 — отходов

20

4

32

4

Не менее двух ка­мер с выходом на­ружу

17.

Помещение первичной обра­ботки продуктов (овощей, птицы)

8+6

10+8

18.

Загрузочная, кладовая тары

14

18

19.

Кладовая белья:

— чистого

— грязного

6

4

8

6

20.

Кладовая и моечная та­ры

12

16

21.

Комната персонала с душевой и санитарным узлом

18

24

22.

Комната кладовщика

6

23.

Кладовая овощей, соле­ний

12+6

16+8

24.

Комната хранения пред­метов уборки

4

4

25.

Раздаточная

16

20

26.

Столовая персонала с под­собным помещением

16+6

18+8

С выходом на учас­ток

ПРИЛОЖЕНИЕ 5

(справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ

ПОМЕЩЕНИЙ АДМИНИСТРАТИВНО-БЫТОВОГО

ОБСЛУЖИВАНИЯ

№№ пп

Наименование помещений

Площадь помещений, кв м

Примечания

в домах ин­тернатах до 200 мест

в домах интернатах свыше 200 мест

1

2

3

4

5

1.

Вестибюль с гардеробом для посетителей

100

0,7 на 1 место

2.

Почта, сберкасса

8

10

3.

Магазин-салон с подсоб­ными помещениями

18+10

24+12

4.

Парикмахерская с под­собным помещением

16+8

18+10

5.

Санитарные узлы муж­ские и женские с умы­вальником в шлюзе

5х2

5х2

6

Помещение дежурного

10

10

7.

Кабинет директора

18

24

8.

Канцелярия-приемная

12

14

9.

Кабинет директора по хо­зяй­ственной части

12

14

10.

Кабинет инженера

12

14

11.

Помещение дежурного пер­сонала технического обслу­живания

10

14

12.

Бухгалтерия с кассой

12+4

18+4

13.

Комната отдыха персона­ла

24

36

14.

Комната сестры-хозяйки с кладовой

10+6

12+8

15.

Кладовая чистого белья с починочной

14

20

16.

Кладовая грязного белья

14

20

17.

Помещение архива

8

12

Может распо­лагаться в под­вале

18.

АТС

18

24

то же

19.

Гардероб персонала с ду­ше­-вой и санитарным узлом

24

36

то же

20.

Кладовые, инвентарные

30

40

то же

21.

Помещение ремонта алек­тро­аппаратуры с под­собным помещением

12+4

14+6

то же

22.

Помещение дезкамеры

20-30

23

Комната хранения пред­метов уборки

4х2

4х2

24

Постирочная

8+18+6

8+22+8

В случае, ес­ли в составе поме­щений хозяйст­венно­го обслу­жива­ния пра­чеч­ная не пре­дусмотрена

ПРИЛОЖЕНИЕ 6

(рекомендуемое)

ГАБАРИТНЫЕ СХЕМЫ ПОМЕЩЕНИЙ

ТСН 31-303-95 (МГСН 4.03-94)

Рис. 1. Планировочная схема одноместной спальной комнаты. (Вариант при шаге 3,6 м). Экспликация оборудования: 1 — кровать 190х70, 2 диван 200х75, 3 — тумбочка 40х80, 4 — тумбочка 40х40, 5 — стол 60х100, 6 — стул 40х40, 7 — кресло 50х50, 8 — торшер, 9 — банкетка, 10 — инвалидная коляска, 11 — комбинированный шкаф

ТСН 31-303-95 (МГСН 4.03-94)

Рис. 2. Планировочная схема одноместной спальной комнаты. (Вариант при шаге 3,2 м). Экспликация оборудования см. рис. 1

ТСН 31-303-95 (МГСН 4.03-94)

Рис. 3. Планировочная схема спальной комнаты на 2 места (вариант при шаге 3,2 м). Экспликацию оборудования см. рис. 1

ТСН 31-303-95 (МГСН 4.03-94)

Рис. 4. Планировочная схема спальной комнаты на 2 места (вариант при шаге 3,2 м). Экспликацию оборудования см. рис. 1

ТСН 31-303-95 (МГСН 4.03-94)

Рис. 4. Планировочная схема спальной комнаты на 2 места (вариант при шаге 3,2 м). Экспликацию оборудования см. рис. 1

ТСН 31-303-95 (МГСН 4.03-94)

Рис 5 Планировочная схема спальной комнаты на 2 места. (Вариант при шаге 3,6 м). Экспликацию оборудования см. рис. 1.

ТСН 31-303-95 (МГСН 4.03-94)

Рис. 6. Планировочная схема спальной комнаты на 3 места (вариант 1). Экспликацию оборудования см. рис. 1.

 ТСН 31-303-95 (МГСН 4.03-94)

Рис. 7. Планировочная схема спальной комнаты на 3 места (вариант 2). Экспликацию оборудования см. рис. 1

ТСН 31-303-95 (МГСН 4.03-94)

Рис. 8. Планировочные схемы санитарных узлов. Вариант 1 — Уборная с умывальником. Вариант 2 — Санитарный узел при спальной комнате (а — вариант с душем, б — вариант с ванной). Экспликация оборудования: 1. ванна 65х160, 2. унитаз 40х60, 3. вешалка для полотенец, 4. умывальник 60х40, 5. душевой поддон 80х80, 6. поворотное кресло.

ТСН 31-303-95 (МГСН 4.03-94)

2,25 м2/ 1 место

Рис. 9 Схема расстановки оборудования в общей столовой. Экспликация оборудования: 1 — стол, 2 — стул, 3 — инвалидная коляска

ТСН 31-303-95 (МГСН 4.03-94)

1,8 м2/ 1 место

Рис. 10. Схема организации обеденного места в общей комнате при семенном проживании: вариант 1 — на 8 чел. Экспликацию оборудования см. рис. 9

ТСН 31-303-95 (МГСН 4.03-94)

Рис. 11. Схема организации обеденного места в общей комнате при семейном проживании: Вариант 2 — на 6 чел. Экспликацию оборудования см. рис. 9



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
