Пособие к МГСН 2.04-97

ПРАВИТЕЛЬСТВО МОСКВЫ

МОСКОМАРХИТЕКТУРА

ПОСОБИЕ К МГСН 2.04-97

ПРОЕКТИРОВАНИЕ ЗВУКОИЗОЛЯЦИИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНО Научно-исследовательским институтом строительной физики (НИИСФ) Российской академии архитектуры и строительных наук (докт.техн. наук Осипов Г.Л., кандидаты техн. наук Климухин А.А., Анджелов В.Л.), Московским научно-исследовательским и проектным институтом типологии, экспериментального проектирования (МНИИТЭП) (инж. Лалаев Э.М., Федоров Н.Н.);

при участии ЦНИИЭП жилища (канд.техн. наук Крейтан В.Г.).

2. ПОДГОТОВЛЕНО к утверждению и изданию Управлением перспективного проектирования и нормативов Москомархитектуры (инж. Щипанов Ю.Б., Шевяков И.Ю.)

3. УТВЕРЖДЕНО указанием Москомархитектуры от 12.02.98 г. N4.

ВВЕДЕНИЕ

Настоящее Пособие разработано в развитие МГСН 2.04-97 Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях. Оно дополняет и уточняет ряд положений, содержащихся в главе СНиП II-12-77 Защита от шума (М., Стройиздат, 1978), Руководстве по расчету и проектированию звукоизоляции ограждающих конструкций (М., Стройиздат, 1983) и содержит ряд конкретных примеров по расчету и проектированию звукоизоляции ограждающих конструкций зданий.

Особое внимание следует обратить на то, что в связи с введением в МГСН 2.04-97 новой системы оценки звукоизоляции, соответствующей стандарту 717 Международной организации по стандартизации (ИСО), произошло изменение в численных значениях индексов изоляции воздушного шума и индексов приведенных уровней ударного шума, определяемых ранее по главе СНиП II-12-77, а соответственно и изменение их нормативных значений.

Для возможности сопоставления с новой системой нормирования результатов расчетов и измерений звукоизоляции, выполненных ранее до выхода МГСН 2.04-97, следует использовать следующие пересчетные формулы:

- для индексов изоляции воздушного шума ограждающей конструкцией:

Пособие к МГСН 2.04-97

- для индексов приведенного уровня ударного шума под перекрытием:

Пособие к МГСН 2.04-97

где Пособие к МГСН 2.04-97 и Пособие к МГСН 2.04-97 - значения соответствующих индексов по МГСН 2.04-97,

Пособие к МГСН 2.04-97 и Пособие к МГСН 2.04-97 - значения тех же индексов по главе СНиП II-12-77.

1. НОРМАТИВНЫЕ ТРЕБОВАНИЯ МГСН 2.04-97 К ЗВУКОИЗОЛЯЦИИ

ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

1.1. Нормируемыми параметрами звукоизоляции внутренних ограждающих конструкций жилых и общественных зданий являются индексы изоляции воздушного шума ограждающими конструкциями Пособие к МГСН 2.04-97 и индексы приведенного уровня ударного шума под перекрытиями Пособие к МГСН 2.04-97, дБ.

1.2. Нормативные значения индексов изоляции воздушного шума внутренними ограждающими конструкциями  Пособие к МГСН 2.04-97 и индексов приведенного уровня ударного шума под перекрытиями Пособие к МГСН 2.04-97, дБ для жилых и общественных зданий приведены в табл.1.1 (МГСН 2.04-97, табл.6) в зависимости от категории здания:

- категория А - высококомфортные условия;

- категория Б - комфортные условия;

- категория В - предельно-допустимые условия.

Категория здания устанавливается техническим заданием на проектирование.

Значения индексов изоляции воздушного шума Пособие к МГСН 2.04-97 должны быть не меньше нормативных, а индексов приведенного уровня ударного шума Пособие к МГСН 2.04-97 - не более нормативных.

1.3. Нормируемым параметром звукоизоляции наружных ограждающих конструкций (окон) является звукоизоляция Пособие к МГСН 2.04-97, дБА, представляющая собой изоляцию внешнего шума, производимого потоком городского транспорта.

1.4. Нормативные величины Пособие к МГСН 2.04-97 для жилых комнат, номеров гостиниц, общежитий, кабинетов и рабочих комнат административных зданий, палат больниц, кабинетов врачей площадью до 25 кв.м при различных уровнях шума у фасада здания приведены в табл.1.2 (МГСН 2.04-97, табл.7).

1.5. Для указанных помещений большей площади (свыше 25 кв.м), а также для помещений со звукопоглощающими облицовками (аудитории, залы собраний, конференц-залы и т.п.) нормативные величины Пособие к МГСН 2.04-97 должны определяться по формуле:

Пособие к МГСН 2.04-97

гдеПособие к МГСН 2.04-97Пособие к МГСН 2.04-97 - уровень звука снаружи в 2 м от фасада здания, дБА;

Пособие к МГСН 2.04-97 - допустимый уровень звука в помещении, дБА;

Пособие к МГСН 2.04-97 - площадь окна (всех окон в данном помещении, ориентированных в сторону источника внешнего шума), кв.м,

Пособие к МГСН 2.04-97 - эквивалентная площадь звукопоглощения в помещении (средняя в диапазоне 100-1000 Гц), кв.м.

1.6. Методика определения индексов изоляции Пособие к МГСН 2.04-97, Пособие к МГСН 2.04-97 конкретных внутренних ограждений и звукоизоляции окон Пособие к МГСН 2.04-97 по известным (рассчитанным или измеренным) частотным характеристикам звукоизоляции приведена в разделе 2.

Таблица 1.1

(Табл. 6 МГСН 2.04-97)

NN п/п

Наименование и расположение ограждающей конструкции

Пособие к МГСН 2.04-97, дБ

Пособие к МГСН 2.04-97, дБ

1

2

3

4



Жилые здания

1.

Перекрытия между помещениями квартир и отделяющие помещения квартир от холлов и используемых чердачных помещений



- в домах категории А

54

55



- в домах категории Б

52

58



- в домах категории В

50

60

2.

Перекрытия между помещениями квартир и расположенными под ними магазинами







- в домах категории А

59

55



- в домах категории Б и В

57

58

3.

Перекрытия между комнатами в квартире в двух уровнях







- в домах категории А

47

63



- в домах категории Б

45

66



- в домах категории В

43

68

4.

Перекрытия между жилыми помещениями общежитий

50

60

5.

Перекрытия, отделяющие помещения культурно-бытового обслуживания общежитий друг от друга и от помещений общего пользования (холлы, вестибюли и пр.)

47

65

6.

Стены и перегородки между квартирами, между помещениями квартир и лестничными клетками, холлами, коридорами, вестибюлями







- в домах категории А

54

-



- в домах категории Б

52

-



- в домах категории В

50

-

7.

Стены между помещениями квартир и магазинами







- в домах категории А

59

-



- в домах категории Б и В

57

-

8.

Перегородки между комнатами, между кухней и комнатой в квартире

43

-

9.

Стены и перегородки между комнатами общежитий

50

-

10.

Стены и перегородки, отделяющие помещения культурно-бытового обслуживания общежитий друг от друга и от помещений общего пользования (холлы, вестибюли, лестничные клетки)

47



11.

Стены с дверью между квартирой и лестничной клеткой







- в домах категории А

35

-



- в домах категории Б

32

-



- в домах категории В

30

-



Гостиницы





12.

Перекрытия между номерами







- категории А

52

57



- категории Б

50

60



- категории В

48

62

13.

Перекрытия, отделяющие номера от помещений общего пользования (вестибюли, холлы, буфеты)







- категории А

54

55



- категории Б и В

52

58

14.

Перекрытия, отделяющие номера от помещений ресторанов, кафе







- категории А

62

57



- категории Б и В

59

60

15.

Стены и перегородки между номерами







- категории А

52

-



- категории Б

50

-



- категории В

48

-

16.

Стены и перегородки, отделяющие номера от помещений общего пользования (лестничные клетки, вестибюли, холлы, буфеты)







- категории А

54

-



- категории Б и В

52

-

17.

Стены и перегородки, отделяющие номера от ресторанов, кафе







- категории А

62

-



- категории Б и В

59

-



Административные здания, офисы





18.

Перекрытия между рабочими комнатами, кабинетами, секретариатами и отделяющие эти помещения от помещений общего пользования (вестибюли, холлы)







- категории А

52

63



- категории Б и В

50

66

19.

Перекрытия, отделяющие рабочие комнаты, кабинеты от помещений с источниками шума (машбюро, телетайпные и т.п.)







- категории А

54

60



- категории Б и В

52

63

20.

Стены и перегородки между кабинетами и отделяющие кабинеты от рабочих комнат







- категории А

51

-



- категории Б и В

49

-

21.

Стены и перегородки между рабочими комнатами







- категории А

47

-



- категории Б и В

45

-

22.

Стены и перегородки, отделяющие рабочие комнаты от помещений общего пользования (вестибюли, холлы, буфеты) и от помещений с источниками шума (машбюро, телетайпные и т.п.)







- категории А

50

-



- категории Б и В

48

-

23.

Стены и перегородки, отделяющие кабинеты от помещений общего пользования и шумных помещений







- категории А

54

-



- категории Б и В

52

-



Больницы и санатории





24.

Перекрытия между палатами, кабинетами врачей

47

60

25.

Перекрытия между операционными и отделяющие операционные от палат и кабинетов

57

60

26.

Перекрытия, отделяющие палаты, кабинеты врачей от помещений общего пользования (вестибюли, холлы)

52

63

27.

Перекрытия, отделяющие палаты, кабинеты врачей от столовых, кухонь

57

50

28.

Стены и перегородки между палатами, кабинетами врачей

47

-

29.

Стены и перегородки между операционными и отделяющие операционные от других помещений

Стены и перегородки, отделяющие палаты и кабинеты от столовых и кухонь

57

-

30.

Стены и перегородки, отделяющие палаты и кабинеты от помещений общего пользования

52

-



Учебные заведения





31.

Перекрытия между классами, кабинетами, аудиториями и отделяющие эти помещения от помещений общего пользования (коридоры, вестибюли, холлы)

47

63

32.

Перекрытия между музыкальными классами средних учебных заведений

57

58

33.

Перекрытия между музыкальными классами высших учебных заведений

60

53

34.

Стены и перегородки между классами, кабинетами и аудиториями и отделяющие эти помещения от помещений общего пользования

47

-

35.

Стены и перегородки между музыкальными классами средних учебных заведений и отделяющие эти помещения от помещений общего пользования

57

-

36.

Стены и перегородки между музыкальными классами высших учебных заведений

60

-



Детские дошкольные учреждения





37.

Перекрытия между групповыми комнатами, спальнями

47

63

38.

Перекрытия, отделяющие групповые комнаты, спальни от кухонь

51

63

39.

Стены и перегородки между групповыми комнатами, спальнями и между другими детскими комнатами

47

-

40.

Стены и перегородки, отделяющие групповые комнаты, спальни от кухонь

51

-

Примечание: К гостиницам категории А относятся гостиницы, имеющие по международной классификации четыре и пять звезд; к категории Б - три звезды; к категории В - менее трех звезд.

Таблица 1.2

(Табл. 7 МГСН 2.04-97)

Нормативные требования к звукоизоляции окон

NN п/п

Назначение помещений

Требуемые значения Пособие к МГСН 2.04-97 в дБА при эквивалентных уровнях звука у фасада здания в дБА при наиболее интенсивном движении транспорта (в дневное время, час пик)





60

65

70

75

1.

Палаты больниц, санаториев, кабинеты медицинских учреждений

15

20

25

30

2.

Жилые комнаты квартир в домах











- категории А

15

20

25

30



- категории Б и В

-

15

20

25

3.

Жилые комнаты общежитий

-

-

15

20

4.

Номера гостиниц











- категории А

15

20

25

30



- категории Б

-

15

20

25



- категории В

-

-

15

20

5.

Жилые помещения домов отдыха, домов-интернатов для инвалидов

15

20

25

30

6.

Рабочие комнаты, кабинеты в административных зданиях и офисах











- категории А

-

-

15

20



- категории Б и В

-

-

-

15

2. МЕТОДИКА ОПРЕДЕЛЕНИЯ ИНДЕКСА ИЗОЛЯЦИИ ВОЗДУШНОГО ШУМА

Пособие к МГСН 2.04-97, ИНДЕКСА ПРИВЕДЕННОГО УРОВНЯ УДАРНОГО ШУМА Пособие к МГСН 2.04-97 И ЗВУКОИЗОЛЯЦИИ НАРУЖНЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ  Пособие к МГСН 2.04-97 В ДБА

2.1. Индекс изоляции воздушного шума Пособие к МГСН 2.04-97 (в дБ) ограждающей конструкцией с известной (рассчитанной или измеренной) частотной характеристикой изоляции воздушного шума определяется путем сопоставления этой частотной характеристики с оценочной кривой, установленной стандартом 717 Международной организации по стандартизации (ИСО), приведенной в табл.2.1.

2.2. Для определения индекса изоляции воздушного шума Пособие к МГСН 2.04-97 необходимо на график с нанесенной оценочной кривой нанести частотную характеристику изоляции воздушного шума и определить среднее неблагоприятное отклонение нанесенной частотной характеристики от оценочной кривой. Неблагоприятными считаются отклонения вниз от оценочной кривой. Среднее неблагоприятное отклонение составляет 1/16 суммы неблагоприятных отклонений.

Если среднее неблагоприятное отклонение приближается к 2 дБ, но не превышает эту величину, величина индекса Пособие к МГСН 2.04-97 составляет 52 дБ.

Если среднее неблагоприятное отклонение превышает 2 дБ, оценочная кривая смещается вниз на целое число децибел так, чтобы среднее неблагоприятное отклонение не превышало указанную величину.

Если среднее неблагоприятное отклонение значительно меньше 2 дБ, или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вверх (на целое число децибел) так, чтобы среднее неблагоприятное отклонение от смещенной кривой максимально приближалось к 2 дБ, но не превышало эту величину.

За величину индекса Пособие к МГСН 2.04-97 принимается ордината смещенной (вверх или вниз) оценочной кривой на частоте 500 Гц.

2.3. Индекс приведенного уровня ударного шума Пособие к МГСН 2.04-97 (d дБ) под перекрытием с известной частотной характеристикой приведенного уровня ударного шума определяется путем сопоставления этой частотной характеристики с оценочной кривой, установленной стандартом 717 Международной организации по стандартизации (ИСО), приведенной в табл.2.2.

2.4. Для вычисления индекса Пособие к МГСН 2.04-97 необходимо на график с оценочной кривой нанести частотную характеристику приведенного уровня ударного шума под перекрытием и определить среднее неблагоприятное отклонение нанесенной частотной характеристики от оценочной кривой. Неблагоприятными считаются отклонения вверх от оценочной кривой, среднее неблагоприятное отклонение составляет 1/16 суммы неблагоприятных отклонений.

Если среднее неблагоприятное отклонение максимально приближается к 2 дБ, но не превышает эту величину, величина индекса Пособие к МГСН 2.04-97 составляет 60 дБ.

Если среднее неблагоприятное отклонение превышает 2 дБ, оценочная кривая смещается вверх (на целое число децибел) так, чтобы среднее неблагоприятное отклонение от смещенной кривой не превышало указанную величину.


Таблица 2.1.

Средняя частота третьоктавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

Изоляция воздушного шума R, дБ

33

36

39

42

45

48

51

52

53

54

55

56

56

56

56

56

Таблица 2.2.

Средняя частота третьоктавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

Приведенный уровень ударного шума,

Пособие к МГСН 2.04-97 ,  дБ

62

62

62

62

62

62

61

60

59

58

57

54

51

48

45

42

Если среднее неблагоприятное отклонение значительно меньше 2 дБ или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вниз (на целое число децибел) так, чтобы среднее неблагоприятное отклонение от смещенной кривой максимально приближалось к 2 дБ, но не превышало эту величину.

За величину индекса Пособие к МГСН 2.04-97 принимается ордината смещенной (вверх или вниз) оценочной кривой на частоте 500 Гц.

2.5. Величина звукоизоляции окна Пособие к МГСН 2.04-97, дБА, определяется с помощью эталонного спектра шума потока городского транспорта, установленного стандартом 717 Международной организации по стандартизации (ИСО). Уровни эталонного спектра, скорректированные в соответствии с кривой частотной коррекции А, для шума с уровнем 75 дБА приведены в табл.2.3.

2.6. Для определения величины звукоизоляции окна Пособие к МГСН 2.04-97 (по известной частотной характеристике изоляции воздушного шума) необходимо в каждой третьоктавной полосе частот из уровня эталонного спектра Пособие к МГСН 2.04-97 вычесть величину изоляции воздушного шума Пособие к МГСН 2.04-97 данной конструкцией окна. Полученные величины уровней следует сложить энергетически и результат сложения вычесть из уровня эталонного шума, равного 75 дБА.

Величина звукоизоляции окна Пособие к МГСН 2.04-97 дБА, определяется по формуле:

Пособие к МГСН 2.04-97, дБА

где Пособие к МГСН 2.04-97 - скорректированные по кривой частотной коррекции А уровни звукового давления эталонного спектра в i-ой третьоктавной полосе частот, дБ по табл.2.3;

Пособие к МГСН 2.04-97 - изоляция воздушного шума данной конструкцией окна в i-ой третьоктавной полосе частот, дБ.

Таблица 2.3.

Средняя частота третьоктавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

Скорректи-

рованные уровни звукового давления

Пособие к МГСН 2.04-97 , дБ

55

55

57

59

60

61

62

63

64

66

67

66

65

64

62

60


Пример 1. Определить индекс изоляции воздушного шума Пособие к МГСН 2.04-97перегородкой, расчетная частотная характеристика звукоизолирующей способности которой R приведена в табл.2.4 (поз.1).

Расчет проводится по форме табл.2.4.

Находим неблагоприятные отклонения расчетной частотной характеристики от оценочной кривой (поз.3). Сумма неблагоприятных отклонений составляет 79 дБ, среднее неблагоприятное отклонение составило 4,9 дБ, что больше 2 дБ. Смещаем оценочную кривую в отрицательную сторону (вниз) на 5 дБ, при этом сумма неблагоприятных отклонений составляет 26,5 дБ, среднее неблагоприятное отклонение уменьшилось до 1,65 дБ. Таким образом, за величину индекса изоляции воздушного шума данной перегородкой принимаем ординату смещенной оценочной кривой на частоте 500 Гц, т.е. Пособие к МГСН 2.04-97 = 47 дБ.

Пример 2. Определить индекс приведенного уровня ударного шума Пособие к МГСН 2.04-97 под перекрытием, частотная характеристика приведенного уровня ударного звука Пособие к МГСН 2.04-97 имеет значения, показанные в табл.2.5 (поз.1).

Решение:

Расчет проводим по форме табл.2.5.

Находим неблагоприятные отклонения измеренной частотной характеристики от оценочной кривой (поз.3). Сумма неблагоприятных отклонений составляет 47 дБ, среднее неблагоприятное отклонение равно 2,9 дБ, т.е. больше 2 дБ. Смещаем оценочную кривую в отрицательную сторону (вверх) на 2 дБ. Сумма неблагоприятных отклонений при этом составляет 30 дБ, среднее неблагоприятное отклонение - 1,87 дБ, т.е. очень близко к 2 дБ, но не больше. Таким образом, за величину индекса приведенного уровня ударного шума под перекрытием принимаем ординату смещенной оценочной кривой на частоте 500 Гц, т.е. Пособие к МГСН 2.04-97=62 дБ.

Пример 3. Определить звукоизоляцию окна Пособие к МГСН 2.04-97 (изоляцию воздушного шума потока городского транспорта). Частотная характеристика изоляции воздушного шума данной конструкцией окна по представленным фирмой-изготовителем результатам лабораторных испытаний имеет значения, приведенные в табл.2.6 (поз.2).

Решение:

Расчет проводим по форме табл.2.6. Находим разность между уровнями звукового давления эталонного спектра Пособие к МГСН 2.04-97 (поз.1) и величинами изоляции воздушного шума Пособие к МГСН 2.04-97 (поз.2). Полученные величины подставляем в формулу, приведенную в п.2.6. Для некоторого упрощения вычислений объединяем одинаковые значения уровней в группы.


Таблица 2.4.

Средне-

геометрическая частота 1/3 октавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

1. Расчетная частотная характеристика R, дБ

36,5

36,5

36,5

36,5

36,5

38,5

40,5

42,5

44,5

46,5

48,5

50,5

52,5

54,5

56,5

58,5

2. Оценочная кривая, дБ

33

36

39

42

45

48

51

52

53

54

55

56

56

56

56

56

3. Небла-

гоприятные отклонения, дБ

-

-

2,5

5,5

8,5

9,5

10,5

9,5

8,5

7,5

6,5

5,5

3,5

1,5

-

-

4. Оценочная кривая, смещенная вниз на 5 дБ

28

31

34

37

40

43

46

47

48

49

50

51

51

51

51

51

5. Небла-

гоприятные отклонения от смещенной оценочной кривой

-

-

-

0,5

3,5

4,5

5,5

4,5

3,5

2,5

1,5

0,5

-

-

-

-

Таблица 2.5.

Средне-

геометрическая частота 1/3 октавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

1. Измеренная частотная характеристика,

Пособие к МГСН 2.04-97   , дБ

64

65

68

69

68

69

70

66

60

57

54

50

44

37

30

25

2. Оценочная кривая, дБ

62

62

62

62

62

62

61

60

59

58

57

54

51

48

45

42

3. Небла-

гоприятные отклонения, дБ

2

3

6

7

6

7

9

6

1

-

-

-

-

-

-

-

4. Оценочная кривая, смещенная вверх на 2 дБ

64

64

64

64

64

64

63

62

61

60

59

56

53

50

47

44

5. Небла-

гоприятные отклонения от смещенной оценочной кривой

-

1

4

5

4

5

7

4

-

-

-

-

-

-

-

-

Таблица 2.6.

Средне-

геометрическая частота 1/3 октавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

1. Уровни звукового давления эталонного спектра (скорректированы по А),

Пособие к МГСН 2.04-97 , дБ

55

55

57

59

60

61

62

63

64

66

67

66

65

64

62

60

2. Изоляция воздушного шума окном,

Пособие к МГСН 2.04-97   , дБ

16

16

18

20

23

25

26

27

28

30

31

32

33

32

32

32

3. Разность между эталонным спектром и изоляцией, дБ

39

39

39

39

37

36

36

36

36

36

36

34

32

32

30

28


В результате вычислений получим:

Пособие к МГСН 2.04-97

3. ОПРЕДЕЛЕНИЕ ЗВУКОИЗОЛЯЦИИ ВНУТРЕННИХ ОГРАЖДАЮЩИХ

КОНСТРУКЦИЙ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

3.1. Индекс изоляции воздушного шума однослойными ограждающими конструкциями, а также двухслойными глухими остеклениями  и перегородками, выполненными в виде двух облицовок по каркасу с воздушным промежутком, следует определять на основании рассчитанной частотной характеристики изоляции воздушного шума. Индекс изоляции воздушного шума перекрытиями с полом по упругому основанию и индекс приведенного уровня ударного шума под перекрытиями определяются непосредственно (без построения расчетных частотных характеристик). Допускается при ориентировочных расчетах определять индекс изоляции воздушного шума однослойными массивными ограждающими конструкциями (с поверхностной плотностью от 100 до 1000 кг/кв.м) непосредственно без построения расчетной частотной характеристики изоляции воздушного шума.

3.2. Частотную характеристику изоляции воздушного шума акустически однородной (однослойной) плоской ограждающей конструкцией сплошного сечения с поверхностной плотностью от 100 до 1000 кг/кв.м из бетона, железобетона, кирпича и тому подобных материалов следует определять, изображая ее в виде ломаной линии, аналогичной линии АВСD на рис.3.1.

Абсциссу точки B - Пособие к МГСН 2.04-97 следует определять по табл.3.1 в зависимости от толщины и плотности материала конструкции. Значение Пособие к МГСН 2.04-97 следует округлять до среднегеометрической частоты третьоктавной полосы частот, в пределах которой находится Пособие к МГСН 2.04-97. Границы третьоктавных полос приведены в табл.3.2.

Ординату точки B - Пособие к МГСН 2.04-97следует определять в зависимости от эквивалентной поверхностной плотности Пособие к МГСН 2.04-97 по формуле:

Пособие к МГСН 2.04-97

Таблица 3.1

Плотность бетона,

Пособие к МГСН 2.04-97, кг/куб.м

Пособие к МГСН 2.04-97, Гц

Пособие к МГСН 2.04-97 1800

28500/h

1700

29500/h

1600

30500/h

1500

31500/h

1400

32500/h

1300

33500/h

1200

34500/h

1100

35500/h

1000

36500/h

800

38500/h

600

39500/h

Примечание: 1. h - толщина ограждения в мм.

2. Для промежуточных значений Пособие к МГСН 2.04-97 частота Пособие к МГСН 2.04-97 определяется интерполяцией.

Таблица 3.2.

Среднегеометрическая частота 1/3-октавной полосы

Границы 1/3-октавной полосы

50

45-56

63

57-70

80

71-88

100

89-111

125

112-140

160

141-176

200

177-222

250

223-280

315

281-353

400

354-445

500

446-561

630

562-707

800

708-890

1000

891-1122

1250

1123-1414

1600

1415-1782

2000

1783-2244

2500

2245-2828

3150

2829-3563

4000

3564-4489

5000

4490-5657

Эквивалентная поверхностная плотность Пособие к МГСН 2.04-97 определяется по формуле

Пособие к МГСН 2.04-97 кг/кв.м,                 (3.2)

где m - поверхностная плотность, кг/кв.м (для ребристых конструкций принимается без учета ребер),

К - коэффициент.

Для сплошных ограждающих конструкций плотностью 1800 кг/куб.м и более К = 1.

Для ограждений из железобетона и бетона плотностью Пособие к МГСН 2.04-971800 кг/куб.м с круглыми пустотами коэффициент К определяется по формуле:

Пособие к МГСН 2.04-97          (3.3)

где j - момент инерции сечения, Пособие к МГСН 2.04-97;

b - ширина сечения, м;

Пособие к МГСН 2.04-97 - приведенная толщина сечения, м.

Для сплошных ограждающих конструкций из бетона на легких заполнителях коэффициент К определяется по таблице 3.3.

Таблица 3.3

Вид материала

Марка

Плотность

К

1

2

3

4

Керамзитобетон

М-100

1500-1550

1,1





1300-1450

1,2





1200

1,3





1100

1,4



М 150-200

1700-1750

1,1





1500-1650

1,2





1350-1450

1,3





1250

1,4

Перлитобетон

М-100

1300

1,3





1100-1200

1,4





950-1000

1,5

Аглопоритобетон

М-100

1550-1650

1,1





1300-1500

1,3



М-150

1500-1800

1,2

Шлакопемзобетон

М-100

1600-1700

1,2



М-150

1700-1800

1,2

Бетон на вулканическом шлаке, пемзе, туфе

М-100

1500-1650

1,2





1300-1400

1,3



М-150

1600-1800

1,1





1500

1,2



М-200

1700

1,2

Газобетон, пенобетон, газосиликат

М-70

1000

1,5





800

1,6





600

1,7

Кладка из кирпича, пустотелых керамических блоков



1500-1600

1,1





1200-1400

1,2

Гипс, гипс поризованный, гипс с легкими заполнителями

М-80

1200

1,3



М-100

1000

1,4

Для ограждающих конструкций из легких бетонов с круглыми пустотами коэффициент К определяется как произведение коэффициентов, определенных отдельно для сплошных конструкций из легких бетонов и конструкций с круглыми пустотами.

Значение Пособие к МГСН 2.04-97 следует округлять до 0,5 дБ.

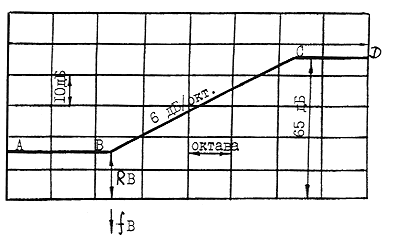

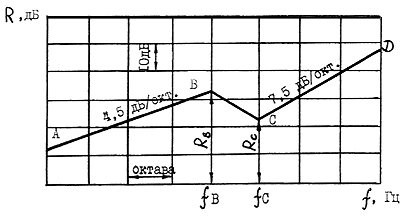

Построение частотной характеристики производится в следующей последовательности: из точки В влево проводится горизонтальный отрезок ВА, а вправо от точки В проводится отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой Пособие к МГСН 2.04-97 =65 дБ, из точки С вправо проводится горизонтальный отрезок CD. Если точка С лежит за пределами нормируемого диапазона частот (Пособие к МГСН 2.04-973150Гц), отрезок CD отсутствует.

Пример 4. Построить частотную характеристику изоляции воздушного шума перегородкой из тяжелого бетона плотностью 2300 кг/куб.м и толщиной 100 мм.

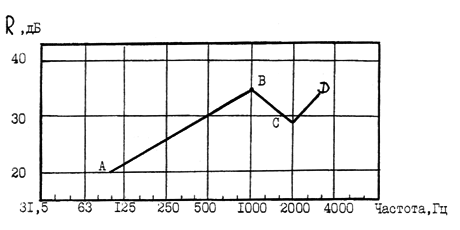

Построение частотной характеристики производим в соответствии с рисунком 3.1. Определяем поверхностную плотность ограждения Пособие к МГСН 2.04-97, в данном случае m = 2300 х 0,1 = 230 кг/кв.м. Находим частоту, соответствующую точке В, по табл.3.1

Пособие к МГСН 2.04-97 Гц

(Округляем до среднегеометрической частоты 1/3 октавной полосы, в пределах которой находится Пособие к МГСН 2.04-97).

Определяем ординату точки В по формуле 3.1

Пособие к МГСН 2.04-97дБ

Из точки В влево проводим горизонтальный отрезок ВА, а вправо от точки В - отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой 65 дБ. Точка С соответствует частоте 10000 Гц, т.е. находится за пределами нормируемого диапазона частот.

Рассчитанная частотная характеристика изоляции воздушного шума рассмотренной перегородки приведена на рис.3.2.

В нормируемом диапазоне частот она составляет:

f, Гц

100

125

160

200

250

315

400

500

R, дБ

35

35

35

35

35

35

37

39

f, Гц

630

800

1000

1250

1600

2000

2500

3150

R, дБ

41

43

45

47

49

51

53

55

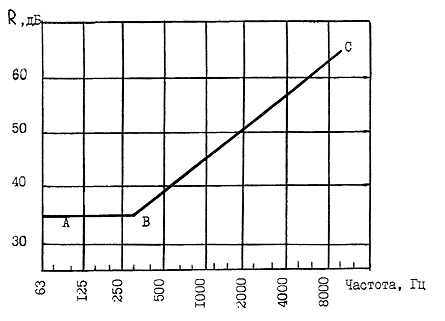

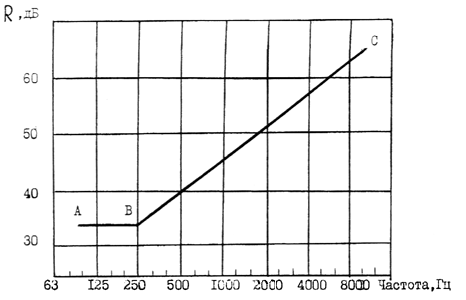

Пример 5. Построить частотную характеристику изоляции воздушного шума перегородкой из керамзитобетона марки 100, плотностью 1400 кг/куб.м и толщиной 120 мм.

Определяем поверхностную плотность ограждения Пособие к МГСН 2.04-97 кг/кв.м. Находим частоту, соответствующую точке В, по таблице 3.1.

Пособие к МГСН 2.04-97 Гц

(Округляем до среднегеометрической частоты 1/3-октавной полосы, в пределах которой находится Пособие к МГСН 2.04-97).

Определяем ординату точки В. По табл.3.3 находим коэффициент К=1,2; следовательно, эквивалентная поверхностная плотность составляет Пособие к МГСН 2.04-97кг/кв.м, а величина Пособие к МГСН 2.04-97 дБ.

Из точки В влево проводим горизонтальный отрезок ВА, а вправо от точки В - отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой 65 дБ. Точка С в нашем случае находится за пределами нормируемого диапазона частот (рис.3.3).

В нормируемом диапазоне частот изоляция воздушного шума перегородкой составляет:

f, Гц

100

125

160

200

250

315

400

500

R, дБ

34

34

34

34

34

36

38

40

f, Гц

630

800

1000

1250

1600

2000

2500

3150

R, дБ

42

44

46

48

50

52

54

56

3.3. При ориентировочных расчетах индекс изоляции воздушного шума ограждающими конструкциями сплошного сечения из материалов, указанных в п.3.2, допускается определять по формулам:

Пособие к МГСН 2.04-97    при Пособие к МГСН 2.04-97200 кг/кв.м, (3.4)

Пособие к МГСН 2.04-97 при Пособие к МГСН 2.04-97200 кг/кв.м. (3.5)

Для плит из тяжелого бетона с круглыми пустотами:

Пособие к МГСН 2.04-97               (3.6)

где h - толщина плиты, м

Пособие к МГСН 2.04-97 - приведенная толщина плиты, м.

Пример 6. Рассчитать индекс изоляции воздушного шума многопустотной плиты перекрытия из тяжелого бетона плотностью 2400 кг/куб.м, толщиной 220 мм и приведенной толщиной 120 мм.

Определяем поверхностную плотность плиты m = 2400 х 0,12 = 288 кг/кв.м. Индекс изоляции воздушного шума составит:

Пособие к МГСН 2.04-97

3.4. Расчеты, изложенные в пп.3.2 и 3.3, дают достоверные результаты при отношении толщины разделяющего ограждения (подлежащего расчету) к средней толщине примыкающих к нему ограждений в пределах

Пособие к МГСН 2.04-97

При других отношениях толщин необходимо учитывать изменение звукоизоляции Пособие к МГСН 2.04-97 за счет увеличения или уменьшения косвенной передачи звука через примыкающие конструкции.

Для крупнопанельных зданий, в которых ограждающие конструкции выполнены из бетона, железобетона, бетона на легких заполнителях, поправка Пособие к МГСН 2.04-97 имеет следующие значения:

при Пособие к МГСН 2.04-97 Пособие к МГСН 2.04-97

при Пособие к МГСН 2.04-97   Пособие к МГСН 2.04-97

при Пособие к МГСН 2.04-97    Пособие к МГСН 2.04-97

В каркасно-панельных зданиях, где элементы каркаса (колонны и ригели) выполняют роль виброзадерживающих масс в стыках панелей, вводится дополнительно поправка к результатам расчета Пособие к МГСН 2.04-97.

3.5. Частотную характеристику изоляции воздушного шума однослойной плоской тонкой ограждающей конструкцией из металла, стекла, асбоцементного листа, гипсокартонных листов (сухой гипсовой штукатурки) и тому подобных материалов следует определять графическим способом, изображая ее в виде ломаной линии, аналогичной линии ABCD на рис.3.4.

Координаты точек В и С следует определять по табл.3.4, при этом значения Пособие к МГСН 2.04-97 и Пособие к МГСН 2.04-97 округляются до ближайшей среднегеометрической частоты 1/3-октавной полосы. Наклон участка АВ (рис.3.4) следует принимать 4,5 дБ на октаву, участка CD - 7,5 дБ на октаву.

Таблица 3.4

Материалы

Плотность кг/куб.м

Пособие к МГСН 2.04-97, Гц

Пособие к МГСН 2.04-97, Гц

Пособие к МГСН 2.04-97, дБ

Пособие к МГСН 2.04-97, дБ

1. Сталь

7800

6000/h

12000/h

40

32

2. Алюминиевые сплавы

2500-2700

6000/h

12000/h

32

22

3. Стекло силикатное

2500

6000/h

12000/h

35

29

4. Стекло органическое

1200

17000/h

34000/h

37

30

5. Асбоцементные листы

2400

9000/h

18000/h

35

29



1800

9000/h

18000/h

34

28



1600

10000/h

20000/h

34

28

6. Гипсокартонные листы (сухая гипсовая штукатурка)

1100

19000/h

38000/h

36

30





850

19000/h

38000/h

34

28

7. Древесно- стружечная плита (ДСП)

850

13000/h

26000/h

32

27





650

13500/h

27000/h

30,5

26

8. Твердая древесно-волокнистая плита (ДВП)

1100

19000/h

38000/h

35

29

Примечание: h - толщина в мм.

Пример 7. Требуется определить изоляцию воздушного шума глухим металлическим витражом, остекленным одним силикатным стеклом толщиной 6 мм.

Находим по табл.3.4 координаты точек В и С, Пособие к МГСН 2.04-97=6000/6=1000 Гц, Пособие к МГСН 2.04-97=12000/6=2000 Гц, Пособие к МГСН 2.04-97=35 дБ, Пособие к МГСН 2.04-97=29 дБ. Строим частотную характеристику в соответствии со схемой на рис.3.4. Из точки В проводим влево отрезок ВА с наклоном 4,5 дБ на октаву, из точки С вправо - отрезок CD с наклоном 7,5 дБ на октаву (рис.3.5).

В нормируемом диапазоне частот изоляция воздушного шума витражом составляет:

f, Гц

100

125

160

200

250

315

400

500

R, дБ

20

21,5

23

24,5

26

27,5

29

30,5

f, Гц

630

800

1000

1250

1600

2000

2500

3150

R, дБ

32

33,5

35

33

31

29

31,5

34

3.6. Частотная характеристика изоляции воздушного шума ограждающей конструкции, состоящей из двух одинаковых тонких листов с воздушным промежутком между ними (двойные глухие остекления, перегородки в виде двух обшивок из одинарных листов сухой гипсовой штукатурки, металла и т.п. по каркасу из тонкостенного металлического или асбоцементного профиля, деревянных брусков), при одинаковой толщине листов строится в следующей последовательности:

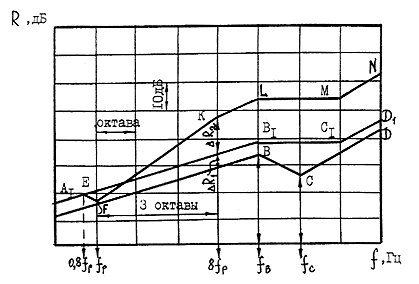

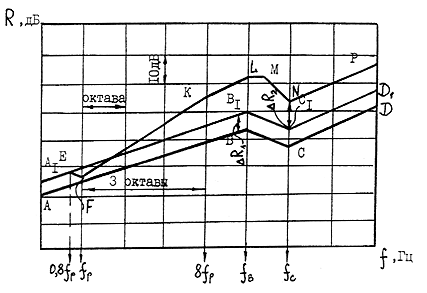

а) Строится частотная характеристика изоляции воздушного шума одной обшивкой по п.3.5 - вспомогательная линия ABCD на рис.3.6. Затем строится вспомогательная линия Пособие к МГСН 2.04-97 путем прибавления к ординатам линии ABCD поправки Пособие к МГСН 2.04-97 на увеличение поверхностной плотности по табл.3.5 (в данном случае 4,5 дБ). Каркас при этом не учитывается.

Таблица 3.5

Пособие к МГСН 2.04-97

Пособие к МГСН 2.04-97, дБ

Пособие к МГСН 2.04-97

Пособие к МГСН 2.04-97, дБ

1,4

2,0

2,7

6,5

1,5

2,5

2,9

7,0

1,6

3,0

3,1

7,5

1,7

3,5

3,4

8,0

1,8

4,0

3,7

8,5

2,0

4,5

4,0

9,0

2,2

5,0

4,3

9,5

2,3

5,5

4,6

10,0

2,5

6,0

5,0

10,5

б) Определяется частота резонанса конструкции по формуле:

Пособие к МГСН 2.04-97       (3.7)

где Пособие к МГСН 2.04-97 и Пособие к МГСН 2.04-97 - поверхностные плотности обшивок, кг/кв.м (в данном случае Пособие к МГСН 2.04-97);

d - толщина воздушного промежутка, м.

Значение частоты Пособие к МГСН 2.04-97 округляется до ближайшей среднегеометрической частоты 1/3-октавной полосы. До частоты 0,8Пособие к МГСН 2.04-97 включительно частотная характеристика звукоизоляции конструкции совпадает со вспомогательной линией Пособие к МГСН 2.04-97 (точка Е рис.3.6). На частоте Пособие к МГСН 2.04-97 звукоизоляция принимается на 4 дБ ниже линии Пособие к МГСН 2.04-97 (точка F рис.3.6).

в) На частоте 8Пособие к МГСН 2.04-97 (три октавы выше частоты резонанса) находится точка К с ординатой Пособие к МГСН 2.04-97, которая соединяется с точкой F. Величина H определяется по табл.3.6 в зависимости от толщины воздушного промежутка. От точки К проводится отрезок KL с наклоном 4,5 дБ на октаву до частоты Пособие к МГСН 2.04-97 (параллельно вспомогательной линии Пособие к МГСН 2.04-97).

Таблица 3.6

Толщина воздушного промежутка d, мм

Величина H, дБ

15-25

22

50

24

100

26

150

27

200

28

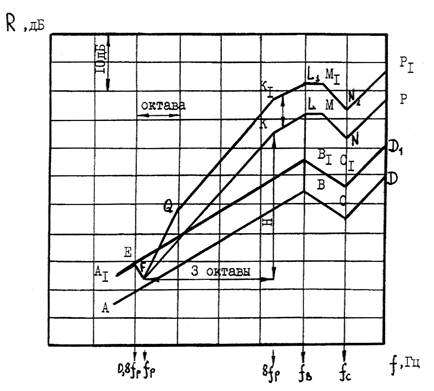

Превышение отрезка KL над вспомогательной кривой Пособие к МГСН 2.04-97 представляет собой поправку на влияние воздушного промежутка Пособие к МГСН 2.04-97 (в диапазоне выше 8 Пособие к МГСН 2.04-97). В том случае, когда Пособие к МГСН 2.04-97 точки K и L сливаются в одну. Если Пособие к МГСН 2.04-97, отрезок FK проводится только до точки L, соответствующей частоте Пособие к МГСН 2.04-97.

г) От точки L до частоты 1,25Пособие к МГСН 2.04-97 (до следующей 1/3-октавной полосы) проводится горизонтальный отрезок LM. На частоте  Пособие к МГСН 2.04-97 находится точка N путем прибавления к значению вспомогательной линии Пособие к МГСН 2.04-97 поправки Пособие к МГСН 2.04-97 (т.е. Пособие к МГСН 2.04-97) и соединяется с точкой M. Далее проводится отрезок NP с наклоном 7,5 дБ на октаву.

Ломаная линия Пособие к МГСН 2.04-97 представляет собой частотную характеристику изоляции воздушного шума рассматриваемой конструкции.

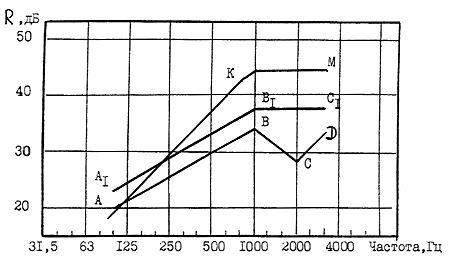

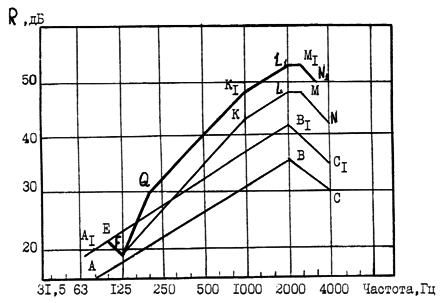

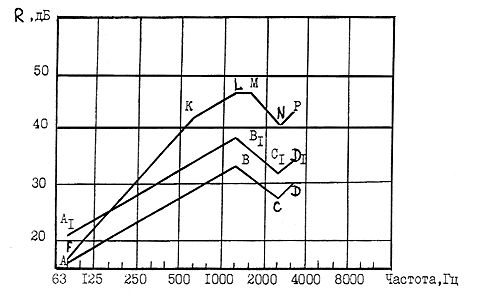

Пример 8. Требуется построить частотную характеристику изоляции воздушного шума перегородкой, выполненной из двух гипсокартонных листов (сухой гипсовой штукатурки - СГШ) толщиной 14 мм, Пособие к МГСН 2.04-97=850 кг/куб.м по деревянному каркасу. Воздушный промежуток имеет толщину 100 мм.

а) Строим частотную характеристику звукоизоляции для одного листа СГШ в соответствии с п.3.5. Координаты точек В и С определяем по табл.3.4:

Пособие к МГСН 2.04-97

Пособие к МГСН 2.04-97

Строим вспомогательную линию ABCD, с учетом поправки Пособие к МГСН 2.04-97 по табл.3.5, равной 4,5 дБ, строим вспомогательную линию Пособие к МГСН 2.04-97 на 4,5 дБ выше линии ABCD (рис.3.8).

б) Определяем частоту резонанса по формуле (3.7). Поверхностная плотность листа СГШ Пособие к МГСН 2.04-97 кг/кв.м.

Пособие к МГСН 2.04-97

На частоте 80 Гц находим точку F на 4 дБ ниже соответствующей ординаты линии Пособие к МГСН 2.04-97, Пособие к МГСН 2.04-97.

в) На частоте 8Пособие к МГСН 2.04-97 (630 Гц) находим точку К с ординатой Пособие к МГСН 2.04-97 (H=26 дБ по табл.3.6). От точки К проводим отрезок KL до частоты Пособие к МГСН 2.04-97=1250 Гц с наклоном 4,5 дБ на октаву, Пособие к МГСН 2.04-97=47 дБ. Превышение отрезка KL над вспомогательной линией Пособие к МГСН 2.04-97 дает нам величину поправки Пособие к МГСН 2.04-97=8,5 дБ.

г) От точки L проводим вправо горизонтальный отрезок LM на одну 1/3 октавную полосу. На частоте Пособие к МГСН 2.04-97=2500 Гц строим точку Пособие к МГСН 2.04-97. От точки N проводим отрезок NP с наклоном 7,5 дБ на октаву.

Линия FKLMNP представляет собой частотную характеристику изоляции воздушного шума данной перегородкой. В нормируемом диапазоне частот звукоизоляция составляет:

f, Гц

100

125

160

200

250

315

400

500

630

R, дБ

19,5

22,5

25

28

31

34

36,5

39,5

42,5

f, Гц

800

1000

1250

1600

2000

2500

3150

R, дБ

44

45,5

47

47

44

41

43,5

3.7. В тех случаях, когда перегородка имеет конструкцию, описанную в п.3.6, но одна или обе ее обшивки состоят из двух не склеенных между собой листов, ее частотная характеристика изоляции воздушного шума строится в соответствии с п.3.6, но с учетом увеличения поверхностных плотностей Пособие к МГСН 2.04-97, Пособие к МГСН 2.04-97 и Пособие к МГСН 2.04-97. При этом звукоизоляция на частоте Пособие к МГСН 2.04-97 увеличивается на Пособие к МГСН 2.04-97дБ, если одна из обшивок состоит из двух слоев (другая - из одного слоя) и Пособие к МГСН 2.04-97 дБ, если обе обшивки состоят из двух слоев листового материала. При построении частотной характеристики на графике следует отметить точку S на частоте Пособие к МГСН 2.04-97 с ординатой Пособие к МГСН 2.04-97, из которой проводится вправо отрезок ST с наклоном 7,5 дБ на октаву.

3.8. Частотная характеристика изоляции воздушного шума каркасно-обшивной перегородкой, выполненной из одного из указанных в п.3.5 материалов при различной толщине листов обшивки (соотношение толщин не более 2,5), а также двойного глухого остекления при различной толщине стекол, строится в следующей последовательности.

а) Строится частотная характеристика изоляции воздушного шума одним листом (большей толщины) по п.3.5 - линия ABCD рис.3.7. Определяется частота Пособие к МГСН 2.04-97 для листа обшивки меньшей толщины. Строится вспомогательная линия Пособие к МГСН 2.04-97 до частоты Пособие к МГСН 2.04-97 путем прибавления к значениям звукоизоляции первого (более толстого) листа поправки на увеличение поверхностной плотности ограждения по табл.3.5 - Пособие к МГСН 2.04-97. Между частотами Пособие к МГСН 2.04-97 и Пособие к МГСН 2.04-97 проводится горизонтальный отрезок Пособие к МГСН 2.04-97 и далее отрезок Пособие к МГСН 2.04-97 с наклоном 7,5 дБ на октаву.

б) Определяется частота резонанса конструкции Пособие к МГСН 2.04-97 по формуле 3.7. До частоты 0,8Пособие к МГСН 2.04-97 включительно частотная характеристика изоляции воздушного шума конструкцией совпадает со вспомогательной линией Пособие к МГСН 2.04-97. На частоте Пособие к МГСН 2.04-97 звукоизоляция принимается на 4 дБ ниже вспомогательной линии Пособие к МГСН 2.04-97 (точки F рис.3.7).

в) На частоте 8Пособие к МГСН 2.04-97 находится точка К с ординатой Пособие к МГСН 2.04-97, где H - величина, определяемая по табл.3.6 в зависимости от толщины воздушного промежутка.

От точки К частотная характеристика строится параллельно вспомогательной линии Пособие к МГСН 2.04-97, т.е.  проводится отрезок KL с наклоном 4,5 дБ на октаву до частоты Пособие к МГСН 2.04-97, а затем горизонтальный отрезок LM до частоты Пособие к МГСН 2.04-97 и далее отрезок MN с наклоном 7,5 дБ на октаву.

Если частота Пособие к МГСН 2.04-97, отрезок FK проводится только до точки L, соответствующей частоте Пособие к МГСН 2.04-97. Точка К в этом случае лежит вне частотной характеристики и является вспомогательной.

Ломаная линия Пособие к МГСН 2.04-97 представляет собой частотную характеристику изоляции воздушного шума рассматриваемой конструкцией.

Пример 9. Требуется построить частотную характеристику изоляции воздушного шума двойным глухим металлическим витражом, остекленным стеклами 6 и 4 мм, расстояние между стеклами 60 мм.

а) Строим частотную характеристику звукоизоляции для стекла 6 мм (линия ABCD, рис.3.9). Координаты точек В и С определяем по табл.3.4: Пособие к МГСН 2.04-97=6000/6=1000 Гц; Пособие к МГСН 2.04-97=35 дБ.

Для тонкого стекла Пособие к МГСН 2.04-97 (округляем до ближайшей среднегеометрической частоты 1/3 октавной полосы).

Определяем поправку Пособие к МГСН 2.04-97 по табл.3.5 -  Пособие к МГСН 2.04-97; Пособие к МГСН 2.04-97=3,5 дБ.

Строим вспомогательную линию Пособие к МГСН 2.04-97. Отрезок Пособие к МГСН 2.04-97 проводим на 3,5 дБ выше отрезка AB, далее - горизонтальный отрезок Пособие к МГСН 2.04-97 до частоты Пособие к МГСН 2.04-97=3150 Гц (точка Пособие к МГСН 2.04-97 лежит вне нормируемого диапазона частот).

б) Определяем частоту резонанса конструкции по формуле:

Пособие к МГСН 2.04-97

Поскольку частота резонанса лежит на границе нормируемого частотного диапазона точки Пособие к МГСН 2.04-97 и Е в данном случае не входят в частотную характеристику, которую требуется построить. На частоте 100 Гц находим точку F с ординатой Пособие к МГСН 2.04-97 =20+3,5-4=19,5 дБ.

в) На частоте 8Пособие к МГСН 2.04-97=800 Гц отмечаем точку К с ординатой Пособие к МГСН 2.04-97=19,5+24=43,5 дБ и соединяем ее с точкой F. Далее проводим отрезок KL до следующей 1/3 октавной полосы (Пособие к МГСН 2.04-97=1000 Гц) и горизонтальный отрезок LM до частоты Пособие к МГСН 2.04-97=3150 Гц). Точка N в данном случае лежит за пределами нормируемого диапазона частот.

Линия FKLM представляет собой частотную характеристику изоляции воздушного шума данной конструкцией, в нормируемом диапазоне частот звукоизоляция составляет:

f, Гц

100

125

160

200

250

315

400

500

630

R, дБ

19,5

22

25

27,5

30

33

35,5

38

41

f, Гц

800

1000

1250

1600

2000

2500

3150

R, дБ

43,5

45

45

45

45

45

45

3.9. Частотная характеристика изоляции воздушного шума каркасно-обшивной перегородкой из одного из указанных в п.3.5 материалов при заполнении воздушного промежутка пористым или пористо-волокнистым материалом строится в следующей последовательности.

а)  Строится частотная характеристика звукоизоляции с незаполненным воздушным промежутком в соответствии с пп.3.6, 3.7 или 3.8. При этом в общую поверхностную плотность конструкции Пособие к МГСН 2.04-97 при определении поправки Пособие к МГСН 2.04-97 включается поверхностная плотность заполнения воздушного промежутка.

Частота резонанса конструкции Пособие к МГСН 2.04-97 при заполнении воздушного промежутка полностью или частично минераловатными и стекловолокнистыми плитами определяется по формуле 3.7.

При заполнении промежутка пористым материалом с жестким скелетом (пенопласт, пенополистирол, фибролит и т.п.) частоту резонанса следует определять по формуле

Пособие к МГСН 2.04-97, (3.8)

где Пособие к МГСН 2.04-97 и Пособие к МГСН 2.04-97 - поверхностные плотности обшивок, кг/кв.м;

d - толщина воздушного промежутка, м;

Пособие к МГСН 2.04-97 - динамический модуль упругости материала заполнения, Па.

Если обшивки не приклеиваются к материалу заполнения, значения Пособие к МГСН 2.04-97 принимаются с коэффициентом 0,75.

б) До частоты резонанса включительно (Пособие к МГСН 2.04-97) частотная характеристика звукоизоляции конструкции полностью совпадает с частотной характеристикой, построенной для перегородки с незаполненным воздушным промежутком.

На частотах Пособие к МГСН 2.04-97 звукоизоляция увеличивается дополнительно на величину Пособие к МГСН 2.04-97 (табл.3.7).

Таблица 3.7

Материал заполнения

Заполнение промежутка

Пособие к МГСН 2.04-97

Пористо-волокнистый

20%

2

(минвата, стекловолокно)

30%

3



40%

4



50%-100%

5

Пористый с жестким скелетом (пенопласт, фибролит)

100%

3

При построении частотной характеристики звукоизоляции конструкции на частоте Пособие к МГСН 2.04-97 (2 третьоктавные полосы выше частоты резонанса) отмечается точка Q с ординатой на величину Пособие к МГСН 2.04-97 выше точки, лежащей на отрезке FK, и соединяется с точкой F. Далее частотная характеристика строится параллельно частотной характеристике звукоизоляции конструкции с незаполненным воздушным промежутком - линия Пособие к МГСН 2.04-97 (рис.3.10).

Пример 10. Требуется построить частотную характеристику изоляции воздушного шума перегородкой, выполненной из двух листов сухой гипсовой штукатурки толщиной 10 мм, Пособие к МГСН 2.04-97=1100 кг/куб.м по деревянному каркасу, воздушный промежуток d=50 мм заполнен минераловатными плитами ПП-80, Пособие к МГСН 2.04-97=80 кг/куб.м.

а) Строим частотную характеристику звукоизоляции для одного гипсо-картонного листа. Координаты точек В и С определяем по табл.3.4:

Пособие к МГСН 2.04-97  Пособие к МГСН 2.04-97

Пособие к МГСН 2.04-97  Пособие к МГСН 2.04-97

Общая поверхностная плотность ограждения включает в себя две обшивки с Пособие к МГСН 2.04-97 кг/кв.м и заполнение 80 х 0,05 = 4 кг/кв.м,  Пособие к МГСН 2.04-97=26 кг/кв.м.

Пособие к МГСН 2.04-97; по табл. 3.5 находим Пособие к МГСН 2.04-97=5,5 дБ

Строим вспомогательную линию Пособие к МГСН 2.04-97 на 5,5 дБ выше линии АВС (рис.3.11). Точка С лежит уже вне нормируемого диапазона частот.

б) Определяем частоту резонанса конструкции по формуле:

Пособие к МГСН 2.04-97

На частоте 0,8Пособие к МГСН 2.04-97=100 Гц отмечаем точку Е с ординатой Пособие к МГСН 2.04-97=16,5+5,5=22 дБ, на частоте Пособие к МГСН 2.04-97=125 Гц - точку F с ординатой Пособие к МГСН 2.04-97=18+5,5-4=19,5 дБ.

в) на частоте 8Пособие к МГСН 2.04-97=1000 Гц отмечаем точку К с ординатой Пособие к МГСН 2.04-97=19,5+24=43,5 дБ и соединяем ее с точкой F. Далее до частоты Пособие к МГСН 2.04-97 =2000 Гц проводим отрезок KL с наклоном 4,5 дБ на октаву, до следующей 1/3 октавной полосы 2500 Гц горизонтальный отрезок LM. На частоте Пособие к МГСН 2.04-97 =4000 отмечаем точку N с ординатой

Пособие к МГСН 2.04-97

Линия EFKLMN является частотной характеристикой изоляции воздушного шума перегородкой с незаполненным воздушным промежутком.

г) На частоте 1,6Пособие к МГСН 2.04-97=200 Гц отмечаем точку Q с ординатой Пособие к МГСН 2.04-97=25+5=30 дБ (по табл.3.7 поправка Пособие к МГСН 2.04-97= 5 дБ) и соединяем ее с точкой F. Далее строим частотную характеристику параллельно линии FKLMN, прибавляя к ее значениям поправку Пособие к МГСН 2.04-97= 5 дБ.

В нормируемом диапазоне частот изоляция воздушного шума данной перегородкой составляет:

f, Гц

100

125

160

200

250

315

400

500

630

R, дБ

22

19,5

24,5

30

32,5

35

38

40,5

43

f, Гц

800

1000

1250

1600

2000

2500

3150

R, дБ

46

48,5

50

51,5

53

53

50

3.10. Индекс изоляции воздушного шума Пособие к МГСН 2.04-97, дБ, междуэтажным перекрытием со звукоизоляционным слоем следует определять по табл.3.8 в зависимости от величины индекса изоляции воздушного шума несущей плитой перекрытия  Пособие к МГСН 2.04-97, определенного в соответствии с п.3.2 или 3.3 настоящих норм и частоты резонанса конструкции Пособие к МГСН 2.04-97, Гц, определяемой по формуле 3.8:

Пособие к МГСН 2.04-97,         (3.8)

где Пособие к МГСН 2.04-97 - динамический модуль упругости материала звукоизоляционного слоя, Па, принимаемый по табл.3.9; Пособие к МГСН 2.04-97 - поверхностная плотность плиты перекрытия, кг/кв.м; Пособие к МГСН 2.04-97 - поверхностная плотность конструкции пола выше звукоизоляционного слоя (без звукоизоляционного слоя), кг/кв.м; d - толщина звукоизоляционного слоя в обжатом состоянии, м, определяемая по формуле:

Пособие к МГСН 2.04-97        (3.9)

где Пособие к МГСН 2.04-97 - толщина звукоизоляционного слоя в необжатом состоянии, м;

Пособие к МГСН 2.04-97 - относительное сжатие материала звукоизоляционного слоя под нагрузкой, принимаемое по табл.3.9.

Пример 11. Требуется рассчитать индекс изоляции воздушного шума междуэтажным перекрытием. Перекрытие состоит из железобетонной несущей плиты Пособие к МГСН 2.04-97=2500 кг/куб.м толщиной 10 см, звукоизоляционных полосовых прокладок из мягких древесноволокнистых плит плотностью 250 кг/куб.м толщиной 2,5 см в необжатом состоянии и дощатого пола толщиной 3,4 см, на лагах сечением 100 х 50 мм с шагом 50 см. Полезная нагрузка 2000 Па.

а) Определяем поверхностные плотности элементов перекрытия:

несущей плиты  Пособие к МГСН 2.04-97=2500 Пособие к МГСН 2.04-97 0,1=250 кг/кв.м

деревянного пола Пособие к МГСН 2.04-97=600 Пособие к МГСН 2.04-97 0,034 (доски) + 600 Пособие к МГСН 2.04-97 0,05. 0,1 Пособие к МГСН 2.04-97 2 (лаги) = 26,4 кг/кв.м

Нагрузка на прокладку (с учетом того, что на 1 кв.м пола приходятся 2 лаги) Пособие к МГСН 2.04-97 Па.

В соответствии с п.3.3 находим величину  Пособие к МГСН 2.04-97 для несущей плиты перекрытия:

Пособие к МГСН 2.04-97

Таблица 3.8

Конструкция пола

Пособие к МГСН 2.04-97, Гц

Индекс изоляции воздушного шума перекрытием Пособие к МГСН 2.04-97в дБ при индексе изоляции воздушного шума несущей плитой перекрытия Пособие к МГСН 2.04-97, дБ





43

46

49

52

55

1. Деревянные полы по лагам, уложенным на звукоизоляционный слой в виде ленточных прокладок с

Пособие к МГСН 2.04-97 Па при расстоянии между полом и несущей плитой 60-70 мм

160

53

54

55

56

57



200

50

52

53

54

56



250

49

51

52

53

55



320

48

49

51

53

55



400

47

48

50

52

55



500

46

48

50

52

55

2. Покрытие пола на монолитной стяжке или сборных плитах с

Пособие к МГСН 2.04-97=60-120 кг/кв.м по ЗИ слою с

Пособие к МГСН 2.04-97 Па толщиной 20-25 мм в обжатом состоянии*

100

52

53

54

55

56



125

51

52

53

54

55



160

50

51

53

54

55



200

47

49

51

53

55

3. То же по ЗИ слою из песка или шлака с

Пособие к МГСН 2.04-97 Па толщиной 50-60 мм**

200

52

53

54

55

56



250

50

52

53

54

55



320

49

51

52

54

55



400

48

50

51

53

55



500

47

49

51

53

55

________________

* При увеличении толщины прокладки до 40 мм (в обжатом состоянии) к величине Пособие к МГСН 2.04-97 прибавлять 1 дБ.

** При увеличении толщины засыпки до 90-100 мм к величине  Пособие к МГСН 2.04-97 прибавлять 1 дБ.

Таблица 3.9

Материалы

Плотность, кг/куб.м

Динамический модуль упругости Пособие к МГСН 2.04-97, Па и относительное сжатие Пособие к МГСН 2.04-97 материала звукоизоляционного слоя при нагрузке на звукоизоляционный слой, Па





2000

5000

10000





Пособие к МГСН 2.04-97

Пособие к МГСН 2.04-97

Пособие к МГСН 2.04-97

Пособие к МГСН 2.04-97

Пособие к МГСН 2.04-97

Пособие к МГСН 2.04-97

1. Плиты минераловатные на синтетическом связующем















полужесткие

70-90

3,6 Пособие к МГСН 2.04-97

0,5

4,5 Пособие к МГСН 2.04-97

0,55

5,6 Пособие к МГСН 2.04-97

0,7



95-100

4,0 Пособие к МГСН 2.04-97

0,5

5,0 Пособие к МГСН 2.04-97

0,55

6,0 Пособие к МГСН 2.04-97

0,65

жесткие

110-125

4,5 Пособие к МГСН 2.04-97

0,5

5,5 Пособие к МГСН 2.04-97

0,5

7,0 Пособие к МГСН 2.04-97

0,6



130-150

5,0 Пособие к МГСН 2.04-97

0,4

6,0 Пособие к МГСН 2.04-97

0,45

8,0 Пособие к МГСН 2.04-97

0,55

2. Маты минераловатные прошивные по ТУ 21-24-51-73

75-125

4,0 Пособие к МГСН 2.04-97

0,65

5,0 Пособие к МГСН 2.04-97

0,7

-

-



126-175

5,0 Пособие к МГСН 2.04-97

0,5

6,5 Пособие к МГСН 2.04-97

0,55

-

-

3. Пено-

полиэтиленовый материал Вилатерм



2,7 Пособие к МГСН 2.04-97

0,03

3,6 Пособие к МГСН 2.04-97

0,15

4,2 Пособие к МГСН 2.04-97

0,25

4. Плиты древесно-волокнистые мягкие по ГОСТ 4598-74*

250

10 Пособие к МГСН 2.04-97

0,1

11 Пособие к МГСН 2.04-97

0,1

12 Пособие к МГСН 2.04-97

0,15

5. Шлак крупностью до 15 мм

500-800

80 Пособие к МГСН 2.04-97

0,08

90 Пособие к МГСН 2.04-97

0,09

-

-

6. Песок прокаленный

1300-1500

120Пособие к МГСН 2.04-97

0,03

130Пособие к МГСН 2.04-97

0,04

-

-

Примечание:

Для нагрузок на звукоизоляционный слой, не указанных в этой таблице, величины Пособие к МГСН 2.04-97 и Пособие к МГСН 2.04-97 следует принимать по линейной интерполяции в зависимости от фактической нагрузки.

Пособие к МГСН 2.04-97

По табл.3.8 находим индекс изоляции воздушного шума данным междуэтажным перекрытием (с помощью интерполяции):

Пособие к МГСН 2.04-97

3.11. Индекс приведенного уровня ударного шума Пособие к МГСН 2.04-97 под междуэтажным перекрытием с полом на звукоизоляционном слое следует определять по табл.3.10 в зависимости от величины индекса приведенного уровня ударного шума для плиты перекрытия Пособие к МГСН 2.04-97, определенной по табл.3.11, и частоты колебаний пола, лежащего на звукоизоляционном слое, Пособие к МГСН 2.04-97, определяемой по формуле:

Пособие к МГСН 2.04-97         (3.10)

где Пособие к МГСН 2.04-97 - динамический модуль упругости звукоизоляционного слоя, Па, принимаемый по табл.3.9;

d - толщина звукоизоляционного слоя в обжатом состоянии, м;

Пособие к МГСН 2.04-97 - поверхностная плотность пола (без звукоизоляционного слоя), кг/кв.м

Пример 12. Требуется рассчитать индекс приведенного уровня ударного шума под междуэтажным перекрытием. Перекрытие состоит из железобетонной несущей плиты толщиной 10 см, Пособие к МГСН 2.04-97=2500 кг/куб.м сплошного слоя из древесноволокнистых плит плотностью 250 кг/куб.м, толщиной 2,5 см в необжатом состоянии, гипсобетонной панели плотностью 1300 кг/куб.м, толщиной 5 см и линолеума средней плотностью 1100 кг/куб.м, толщиной 3 мм. Полезная нагрузка 2000 Па.

а) Определяем поверхностные плотности элементов перекрытия:

Пособие к МГСН 2.04-97 кг/кв.м;

Пособие к МГСН 2.04-97 кг/кв.м.

Нагрузка на звукоизоляционный слой 2000 + 683 = 2683 Па.

По табл.3.11 находим Пособие к МГСН 2.04-97=82 дБ.

б) Вычисляем частоту колебаний пола при Пособие к МГСН 2.04-97 (табл.3.9) и Пособие к МГСН 2.04-97 м:

Пособие к МГСН 2.04-97

По табл.3.10 находим по линейной интерполяции индекс изоляции приведенного уровня шума под данным междуэтажным перекрытием

Пособие к МГСН 2.04-97

3.12. Индекс изоляции воздушного шума Пособие к МГСН 2.04-97, дБ, междуэтажным перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять в соответствии с п.3.2 или 3.3 настоящих норм, принимая при этом величину m равной поверхностной плотности плиты перекрытий (без рулонного пола).

Если в качестве покрытия чистого пола принят поливинилхлоридный линолеум на волокнистой теплозвукоизоляционной подоснове (ГОСТ 18108-80), то рассчитанную величину индекса изоляции воздушного шума междуэтажным перекрытием следует уменьшать на 1 дБ.

Индекс приведенного уровня ударного шума Пособие к МГСН 2.04-97, дБ, под перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять по формуле:

Пособие к МГСН 2.04-97        (3.11)

где Пособие к МГСН 2.04-97 - индекс приведенного уровня ударного шума для плиты перекрытия, дБ, принимаемый по табл.3.11;

Пособие к МГСН 2.04-97 - индекс снижения приведенного уровня ударного шума, дБ, принимаемый в соответствии с паспортными данными на рулонный материал.

Величины Пособие к МГСН 2.04-97 для рулонных материалов покрытий полов принимаются по данным сертификационных испытаний образцов этих материалов.

Таблица 3.10

Конструкция пола

Пособие к МГСН 2.04-97, Гц

Индексы приведенного уровня ударного шума под перекрытием Пособие к МГСН 2.04-97 при индексе для несущей плиты перекрытия Пособие к МГСН 2.04-97





86

84

82

80

78

76

1. Деревянные полы по лагам, уложенным на ЗИ слой в виде ленточных прокладок с

Пособие к МГСН 2.04-97 Па при расстоянии между полом и несущей плитой 60-70 мм

160

59

58

56

55

54

54



200

61

60

58

57

55

54



250

62

61

59

58

56

55



315

64

62

60

59

57

56

2. Покрытие пола на монолитной стяжке или сборных плитах с

Пособие к МГСН 2.04-97=60 кг/кв.м по ЗИ слою с Пособие к МГСН 2.04-97 Па

60

61

58

56

54

51

49



80

62

59

57

56

53

52



100

63

60

58

57

56

55



125

66

63

61

59

58

57



160

68

65

63

61

60

58



200

70

68

66

64

62

60

3. То же по ЗИ слою из песка или шлака с

Пособие к МГСН 2.04-97 Па

160

62

60

58

57

55

54



200

65

63

61

59

58

57



250

67

65

63

61

60

59



315

71

69

67

66

64

63

4. Покрытие пола на монолитной стяжке или сборных плитах

Пособие к МГСН 2.04-97=120 кг/кв.м по ЗИ слою с

Пособие к МГСН 2.04-97 Па

60

59

56

54

52

50

48



80

61

58

56

54

52

50



100

63

60

58

57

55

53



125

65

62

60

58

56

54



160

67

64

62

60

58

56



200

68

65

64

62

60

58

5. То же по ЗИ слою из песка или шлака с

Пособие к МГСН 2.04-97 Па

160

61

58

56

55

53

52



200

63

60

58

57

55

54



250

65

63

61

59

58

57



315

69

67

65

64

62

61

Примечание: При поверхностной плотности стяжки (сборных плит) между 60 и 120 кг/кв.м индексы определять по интерполяции, округляя до целого числа дБ.

Пособие к МГСН 2.04-97

Рис.3.1. Частотная характеристика изоляции воздушного

шума однослойным плоским ограждением

Пособие к МГСН 2.04-97

Рис. 3.2. Расчетная частотная характеристика к примеру 4

Пособие к МГСН 2.04-97

Рис.3.3. Расчетная частотная характеристика к примеру 5

Пособие к МГСН 2.04-97

Рис.3.4. Частотная характеристика изоляции воздушного

шума однослойным плоским тонким ограждением

Пособие к МГСН 2.04-97

Рис.3.5. Расчетная частотная характеристика к примеру 7

Пособие к МГСН 2.04-97

Рис.3.6. Частотная характеристика изоляции воздушного шума конструкцией, состоящей из двух листов с воздушным промежутком при одинаковой толщине листов

Пособие к МГСН 2.04-97

Рис.3.7. Частотная характеристика изоляции воздушного шума конструкцией, состоящей из двух листов с воздушным промежутком между ними при различной толщине листов

Пособие к МГСН 2.04-97

Рис.3.8. Расчетная частотная характеристика к примеру 8

Пособие к МГСН 2.04-97

Рис.3.9. Расчетная частотная характеристика к примеру 9

Пособие к МГСН 2.04-97

Рис.3.10. Частотная характеристика изоляции воздушного шума каркасно-обшивной перегородкой с заполнением воздушного промежутка

Пособие к МГСН 2.04-97

Рис.3.11. Расчетная частотная характеристика к примеру 10



Таблица 3.11

Перекрытие

Поверхностная плотность плиты перекрытия, кг/кв.м

Значения

Пособие к МГСН 2.04-97, дБ

Со сплошными плитами

150

86



200

84



250

82



300

80



350

78



450

76

4. ПРОЕКТИРОВАНИЕ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ,

ОБЕСПЕЧИВАЮЩИХ НОРМАТИВНУЮ ЗВУКОИЗОЛЯЦИЮ

4.1. Рекомендации общего характера

4.1.1. Для снижения расхода материалов в акустически однородных бетонных конструкциях при заданной звукоизоляции рекомендуется использовать ограждающие элементы из легких бетонов (пористых или с легкими заполнителями) и элементы с круглыми пустотами, в том числе заполненными сыпучими материалами.

4.1.1. Элементы ограждений рекомендуется проектировать из материалов с плотной структурой, не имеющей сквозных пор. Ограждения, выполненные из материалов со сквозной пористостью, должны иметь наружные слои из плотного материала, бетона или раствора.

Внутренние стены и перегородки из кирпича, керамических и шлакобетонных блоков рекомендуется проектировать с заполнением швов на всю толщину (без пустошовки) и оштукатуренными с двух сторон безусадочным раствором.

4.1.3. В целях облегчения ограждающих конструкций рекомендуется применение слоистых конструкций вместо акустически однородных. При этом следует по возможности исключать жесткие связи между слоями и заполнять воздушные промежутки мягкими звукопоглощающими материалами (например, стекловолокнистыми или минераловатными матами, плитами).

4.1.4. Ограждающие конструкции необходимо проектировать так, чтобы в процессе строительства и эксплуатации в них не было и не возникало даже минимальных сквозных щелей и трещин. Возникающие в процессе эксплуатации щели и трещины после их расчистки должны устраняться конструктивными мерами и заделкой невысыхающими герметиками и другими материалами на всю глубину.

4.2. Междуэтажные перекрытия

4.2.1. Звукоизоляционную прослойку под конструкцией пола проектируют в виде сплошного слоя или полосовых прокладок. Полосовые прокладки используют с целью уменьшения расхода звукоизоляционного материала, если это позволяют вышерасположенные слои пола. Их принимают шириной 10-20 см и располагают по контуру и по полю основания пола (несущей части) параллельно одной из его сторон с шагом 30-70 см в зависимости от конструктивных особенностей несущей части и пола. При наличии ребер или лаг полосовые прокладки располагаются вдоль их осей.  Суммарная площадь, через которую передается нагрузка на полосовые прокладки, должна быть не менее 20% площади пола. Другое соотношение или применение отдельных (штучных) прокладок должно быть обосновано расчетами.

4.2.2. Пол на звукоизоляционном слое (прокладках) не должен иметь жестких связей (звуковых мостиков) с несущей частью перекрытия, стенами и другими конструкциями здания, т.е. должен быть плавающим. Деревянный пол или плавающее бетонное основание пола (стяжка) должны быть отделены по контуру от стен и других конструкций здания зазорами шириной 1-2 см, заполняемыми звукоизоляционным материалом или изделием, например, мягкой древесноволокнистой плитой, погонажными изделиями из пористого полиэтилена и т.п. Плинтусы или галтели следует крепить только к полу или только к стене. Примыкание конструкции пола на звукоизоляционной прослойке к стене или перегородке показано на рис.4.1.

4.2.3. При проектировании пола с основанием в виде монолитной плавающей стяжки следует располагать по звукоизоляционному слою сплошной гидроизоляционный слой (например, пергамин, гидроизол, рубероид и т.п.) с перехлестыванием в стыках не менее 20 см. В стыках звукоизоляционных плит (матов) не должно быть щелей и зазоров.

При проектировании перекрытий в виде комплексных панелей, включающих несущую часть, звукоизоляционный слой и плавающее бетонное основание пола и изготавливаемых в одном производственном цикле, необходимо защищать звукоизоляционный слой от увлажнения и проникания раствора пергамином или другим гидроизоляционным материалом сверху, снизу и с боков. При этом необходимо обеспечить отсутствие звуковых мостиков между плавающим основанием пола и несущей частью перекрытия.

4.2.4. Для увеличения звукоизоляции перекрытия с полом на звукоизоляционном слое при заданной конструкции несущей части принимают следующие меры:

уменьшение динамической жесткости звукоизоляционного слоя путем его утолщения или применения материала с меньшим динамическим модулем упругости;

увеличение поверхностной плотности пола;

применение под звукоизоляционным слоем (или между полосовыми прокладками) засыпок из песка, шлака и т.п. в дополнение к основному звукоизоляционному слою;

применение сплошных звукоизоляционных прокладок вместо полосовых;

увеличение средней толщины промежутка между несущей частью и полом.

4.2.5. В несущих элементах перекрытий с пустотами, заполненными сыпучими материалами, следует предусматривать пустоты круглого сечения. Для заполнения пустот используют сухой прокаленный песок, искусственные и естественные пористые заполнители для бетонов с предельной крупностью 10-20 мм (керамзит, шлаки и др.). Площадь поперечного сечения пустот, заполненных этими материалами, должна составлять не менее 25% сечения плиты.

4.2.6. В конструкциях перекрытий, не имеющих запаса звукоизоляции, не рекомендуется применение покрытий полов из линолеумов на войлочной (волокнистой) подоснове, снижающих изоляцию воздушного шума на 1 дБ по индексу Пособие к МГСН 2.04-97. Вместо них возможно применение линолеумов со вспененными слоями, которые не влияют на изоляцию воздушного шума и могут обеспечивать необходимую изоляцию ударного шума при соответствующих параметрах вспененных слоев.

4.2.7. Для существенного повышения изоляции ударного шума рекомендуется применение ворсовых, ковровых и т.п. покрытий полов, а также линолеумов со вспененными слоями, прошедших соответствующие акустические испытания и показавших достаточную эффективность.

4.2.8. Междуэтажные перекрытия с повышенными требованиями к изоляции воздушного шума (Пособие к МГСН 2.04-97=57-62 дБ), разделяющие жилые и встроенные шумные помещения, следует проектировать, как правило, с использованием плит из монолитного железобетона достаточной толщины (например, каркасно-монолитная или монолитная конструкция первого этажа). Достаточность звукоизоляции такой конструкции определяется расчетом.

Другим возможным конструктивным вариантом при размещении шумных помещений в первых нежилых этажах является устройство промежуточного (технического) 2-го этажа. При этом также необходимо выполнить расчеты, подтверждающие достаточную звукоизоляцию жилых помещений. Во всех случаях размещения в первых нежилых этажах помещений с источниками шума рекомендуется устройство в них звукопоглощающих конструкций потолков, значительно снижающих шумность этих помещений.

4.3. Внутренние стены и перегородки

4.3.1. Двойные стены или перегородки обычно проектируются с жесткой связью между элементами по контуру или в отдельных точках. Величина промежутка между элементами конструкций должна быть не менее 4 см.

Для увеличения звукоизоляции двойных стен и перегородок рекомендуются следующие конструктивные меры:

увеличение толщины промежутка между элементами двойной конструкции;

устранение жесткой связи между элементами двойной конструкции, а также с конструкциями, примыкающими к стенам и перегородкам;

заполнение промежутка мягкими звукопоглощающими материалами, например, мягкими минераловатными плитами или матами с оставлением небольшой (10-15 мм) сплошной воздушной прослойки.

4.3.2. В конструкциях каркасно-обшивных перегородок следует предусматривать точечное крепление листов  к каркасу с шагом не менее 300 мм. Если применяются два слоя листов обшивки с одной стороны каркаса, то они не должны склеиваться между собой. Шаг стоек каркаса и расстояние между его горизонтальными элементами рекомендуется принимать не менее 600 мм. Рекомендованное выше заполнение промежутка мягкими звукопоглощающими материалами особенно эффективно для улучшения звукоизоляции каркасно-обшивных перегородок. Кроме того, для повышения их звукоизоляции рекомендуются самостоятельные каркасы для каждой из обшивок, а в необходимых случаях возможно применение двух- или трехслойной обшивки с каждой стороны перегородки.

4.3.3. Для увеличения изоляции воздушного шума стеной или перегородкой, выполненной из железобетона, бетона, кирпича и т.п., в ряде случаев целесообразно использовать дополнительную обшивку на относе.

В качестве материала обшивки могут использоваться: гипсокартонные листы (сухая гипсовая штукатурка), твердые древесно-волокнистые плиты и подобные листовые материалы, прикрепленные к стене по деревянным рейкам, по линейным или точечным маякам из гипсового или цементно-песчаного раствора. Воздушный промежуток между стеной и обшивкой целесообразно выполнять толщиной 40-50 мм и заполнять мягким звукопоглощающим материалом (минераловатными или стекловолокнистыми плитами и т.п.).

4.3.4. Внутренние стены, разделяющие жилые и встроенные шумные помещения, к которым предъявляются повышенные требования по изоляции воздушного шума (требуемый индекс Пособие к МГСН 2.04-97 =54...59 дБ), следует проектировать двойными с полным разобщением их элементов между собой и от примыкающих конструкций, исключающим косвенную передачу звука в изолируемое помещение по примыкающим стенам и перекрытиям. В случае применения в качестве таких стен акустически однородных конструкций также должны быть предусмотрены меры по снижению интенсивности косвенной передачи звука по примыкающим конструкциям.

4.3.5. Входные двери квартир следует проектировать с порогом и уплотнительными прокладками в притворах.

4.4. Стыки и узлы

4.4.1. Стыки между внутренними ограждающими конструкциями, а также между ними и другими примыкающими конструкциями должны быть запроектированы таким образом, чтобы в них после строительства отсутствовали и в процессе эксплуатации здания не возникали сквозные трещины, щели и неплотности, которые резко снижают звукоизоляцию ограждений.

4.4.2. Стыки, в которых в процессе эксплуатации, несмотря на принятые конструктивные меры, возможно взаимное перемещение стыкуемых элементов под воздействием нагрузки, температурные и усадочные деформации, следует конструировать с применением долговечных герметизирующих упругих материалов и изделий, приклеиваемых к стыкуемым поверхностям.

4.4.3. Несущие элементы перекрытий следует опирать на внутренние и наружные стены или заводить в них. Свободное примыкание несущих элементов перекрытий к стенам не рекомендуется.

В узлах примыканий без заводки стыкуемого элемента рекомендуется устройство фигурного стыка, препятствующего взаимному смещению элементов и дополняемого применением герметизирующего материала (рис.4.2). Такую же конструкцию примыкания следует принимать в местах пропуска через отверстия в перекрытиях вертикальных самонесущих элементов, например, вентиляционных блоков.

4.4.4. Стыки между несущими элементами стен и опирающимися на них перекрытиями проектируют с заполнением раствором или бетоном. Если в результате нагрузок или других воздействий возможно раскрытие швов, при проектировании должны быть предусмотрены меры, не допускающие образования в стыках сквозных трещин.

4.4.5. Стыки между несущими элементами внутренних стен проектируют, как правило, с заполнением раствором или бетоном. Сопрягаемые поверхности стыкуемых элементов должны образовывать полость (колодец), поперечные размеры которого обеспечивают возможность плотного заполнения ее монтажным бетоном или раствором на всю высоту элемента. Необходимо предусмотреть меры, ограничивающие взаимное перемещение стыкуемых элементов (устройство шпонок, сварка закладных деталей и т.д.). Соединительные детали, выпуски арматуры и т.п. не должны препятствовать заполнению полости стыка бетоном или раствором. Заполнение стыков рекомендуется производить безусадочным (расширяющимся) бетоном или раствором.

4.4.6. Акустически однородные и двойные перегородки, опирающиеся на несущие конструкции перекрытия, должны устанавливаться на уплотнительно-выравнивающие материалы (цементно-песчаный раствор, цементные пасты и др.). В местах их примыканий к потолку должно быть предусмотрено применение герметизирующего материла. Схема такого стыка показана на рис.4.3. Примыкание перегородок к наружным и внутренним стенам должно решаться аналогично примыканию к потолку.

4.4.7. Сопряжение несущих элементов внутренних стен с наружными стенами должно осуществляться с заведением внутренней стены в паз или в стык между элементами наружной стены и устройством замоноличенного стыка, исключающего образование сквозных трещин.

4.4.8. При проектировании стыка между сборными элементами междуэтажного перекрытия в пределах помещения следует устраивать стык замоноличенным, исключающим образование сквозных трещин и располагать в стыке уплотняющие прокладки из герметизирующих материалов (рис.4.4).

4.4.9. Конструкция стыка в двойных стенах, расположенного в пределах помещения, не должна создавать жесткой связи между слоями стены. В месте стыка в промежутке между слоями двойной стены следует располагать уплотняющий брусок со звукоизоляционными прокладками.

4.4.10. Листы обшивок каркасно-обшивных перегородок должны иметь такой размер, чтобы в местах примыканий перегородки к стенам и перекрытиям оставался зазор между листами обшивки и стенами  или перекрытиями шириной 10 мм, который необходимо заполнять нетвердеющими герметизирующими мастиками (например, типа бутепрол). Горизонтальные элементы каркаса (обвязка) внизу и наверху должны крепиться к несущим частям перекрытий через уплотняющие прокладки в виде полос из пористой резины или другого мягкого полимерного долговечного материала. Также должны крепиться к стенам боковые стойки каркаса. В угловых соединениях каркасно-обшивных перегородок необходимо предусматривать разрыв в обшивке боковой сквозной перегородки, исключающей повышенную косвенную передачу звука.

4.4.11. При проектировании сборных элементов конструкций необходимо принимать такую конфигурацию и размеры стыкуемых участков, которые обеспечивают размещение, наклейку, фиксацию и требуемое обжатие герметизирующих материалов и изделий, когда их применение предусмотрено настоящим Пособием.

4.4.12. При назначении размеров зазоров и полостей (колодцев) в стыках следует учитывать допуски при изготовлении и монтаже сборных элементов с тем, чтобы при возможных неблагоприятных условиях была обеспечена надежная заделка стыка, предусмотренная проектом.

4.5. Элементы ограждающих конструкций, связанные с инженерным оборудованием

4.5.1. Пропуск труб водяного отопления, водоснабжения и т.п. через межквартирные стены не допускается.

Трубы водяного отопления, водоснабжения и т.п. должны пропускаться через междуэтажные перекрытия и межкомнатные стены (перегородки) в эластичных гильзах (из пористого полиэтилена и других упругих материалов), допускающих температурные перемещения и деформации труб без образования сквозных щелей (рис.4.5). Допускается установка труб с компенсаторами температурных и других деформаций, исключающими нарушение монолитной заделки труб в несущих элементах перекрытий и в стенах. Монолитная заделка должна выполняться безусадочным (расширяющимся) раствором или бетоном.

В вертикальных шахтах, в которых проходят трубы стояков водоснабжения и канализации, должны быть предусмотрены горизонтальные монолитные диафрагмы в уровне и на толщину междуэтажных перекрытий, препятствующие распространению воздушного шума по шахтам. Пропуск через диафрагмы стояков горячего и холодного водоснабжения должен осуществляться в эластичных гильзах во избежание распространения корпусного шума от работы водоразборной арматуры по перекрытиям в жилые помещения.

4.5.2. Полости в панелях внутренних стен, предназначенные для соединения труб замоноличенных стояков отопления, должны быть заделаны безусадочным бетоном или раствором.

4.5.3. Скрытая электропроводка в межквартирных стенах и перегородках должна располагаться в отдельных для каждой квартиры каналах или штрабах. Полости для установки распаячных коробок и штепсельных розеток должны быть несквозными. Если образование сквозных отверстий обусловлено технологией производства элементов стены, указанные приборы должны устанавливаться в них только с одной стороны. Свободную часть полости заполняют звукопоглощающим материалом (например, минеральной ватой) и заделывают гипсовым или другим безусадочным раствором слоем толщиной не менее 40 мм.

Не рекомендуется устанавливать распаячные коробки и штепсельные розетки в междуквартирных каркасно-обшивных перегородках. В случае необходимости следует использовать штепсельные розетки и выключатели, при установке которых не вырезаются отверстия в листах обшивок.

Пособие к МГСН 2.04-97

Рис.4.1. Схема конструктивного решения узла примыкания пола

на звукоизоляционном слое к стене (перегородке)

1 - несущая часть междуэтажного перекрытия; 2 - стена;

3 - бетонное основание пола; 4 - покрытие пола; 5 - дощатый пол на лагах;

6 - прокладка (слой) из звукоизоляционного материала;

7 - гибкий пластмассовый плинтус; 8 - деревянная галтель.

Пособие к МГСН 2.04-97

Рис.4.2. Схема конструктивного решения узла

примыкания перекрытия к стене

1 - несущая часть перекрытия; 2 - стена; 3 - монтажный бетон или раствор;

4 - герметик (уплотняющая прокладка или шнур); 5 - раствор

Пособие к МГСН 2.04-97

Рис.4.3. Схема конструктивного решения узла примыкания

двойной перегородки к перекрытию

1 - несущая часть перекрытия; 2 - элемент перегородки;

3 - герметик (уплотняющая прокладка или шнур); 4 - раствор

Пособие к МГСН 2.04-97

Рис.4.4. Схема конструктивного решения расположенного

в пределах помещения стыка элементов перекрытия с

применением герметизирующего материала

1 - сборный элемент перекрытия; 2 - герметик; 3 - монтажный бетон;

4 - раствор

Пособие к МГСН 2.04-97

Рис.4.5. Схема конструктивного решения узла пропуска

стояка отопления через междуэтажное перекрытие

1 - стена; 2 - несущая часть перекрытия; 3 - прокладка (слой) из

звукоизоляционного материла; 4 - бетонное основание пола;

5 - безусадочный бетон или раствор; 6 - труба стояка отопления; 7 - эластичная гильза.

Пособие к МГСН 2.04-97

Рис.4.6. Схема конструктивного решения выпуска провода из

перекрытия к потолочному светильнику (перекрытие со

сквозным отверстием)

1 - панель перекрытия; 2 - электроканал; 3 - крюк приварен к круглой стальной

пластине; 4 - раствор (заделка нижней части отверстия условно не показана)

4.5.4. При размещении скрытой электропроводки в каналах несущей плиты междуэтажного перекрытия полости для перехода провода из перекрытия в стену должны быть замкнутыми, чтобы не создавались сквозные пути прохождения звука в вертикальном (через перекрытие) и горизонтальном (через стену) направлениях. Если образование сквозной полости в плите перекрытия или стены обусловлено технологией изготовления, необходимо предусмотреть ее наружную заделку.

Вывод провода из перекрытия к потолочному светильнику следует предусматривать в несквозной полости. Если образование сквозного отверстия обусловлено технологией изготовления плиты перекрытия, то отверстие должно состоять из 2-х частей. Верхняя часть большего диаметра должна быть заделана безусадочным раствором, нижняя - заполнена звукопоглощающим материалом (например, супертонким стекловолокном) и прикрыта со стороны потолка слоем раствора или плотной декоративной крышкой (рис.4.6).

4.5.5. При проектировании сборных элементов ограждений, через которые необходимо пропустить трубы, следует предусматривать отверстия, размеры и формы которых обеспечивают их надежную заделку или специальные закладные детали.

4.5.6. Конструкция вентиляционных блоков должна обеспечивать целостность стенок, разделяющих каналы (отсутствие в них сквозных каверн, трещин). Горизонтальный стык вентиляционных блоков должен исключать возможность проникновения шума по неплотностям из одного канала в другой.

Вентиляционные отверстия смежных по вертикали квартир должны сообщаться между собой через сборный и попутный каналы не ближе, чем через этаж.

ВВЕДЕНИЕ

1. НОРМАТИВНЫЕ ТРЕБОВАНИЯ МГСН 2.04-97 К ЗВУКОИЗОЛЯЦИИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

2. МЕТОДИКА ОПРЕДЕЛЕНИЯ ИНДЕКСА ИЗОЛЯЦИИ ВОЗДУШНОГО ШУМА , ИНДЕКСА ПРИВЕДЕННОГО УРОВНЯ УДАРНОГО ШУМА И ЗВУКОИЗОЛЯЦИИ НАРУЖНЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ В ДБА

3. ОПРЕДЕЛЕНИЕ ЗВУКОИЗОЛЯЦИИ ВНУТРЕННИХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Рис.3.1. Частотная характеристика изоляции воздушного шума однослойным плоским ограждением

Рис. 3.2. Расчетная частотная характеристика к примеру 4

Рис.3.3. Расчетная частотная характеристика к примеру 5

Рис.3.4. Частотная характеристика изоляции воздушного шума однослойным плоским тонким ограждением

Рис.3.5. Расчетная частотная характеристика к примеру 7

Рис.3.6. Частотная характеристика изоляции воздушного шума конструкцией, состоящей из двух листов с воздушным промежутком при одинаковой толщине листов

Рис.3.7. Частотная характеристика изоляции воздушного шума конструкцией, состоящей из двух листов с воздушным промежутком между ними при различной толщине листов

Рис.3.8. Расчетная частотная характеристика к примеру 8

Рис.3.9. Расчетная частотная характеристика к примеру 9

Рис.3.10. Частотная характеристика изоляции воздушного шума каркасно-обшивной перегородкой с заполнением воздушного промежутка

Рис.3.11. Расчетная частотная характеристика к примеру 10

4. ПРОЕКТИРОВАНИЕ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ, ОБЕСПЕЧИВАЮЩИХ НОРМАТИВНУЮ ЗВУКОИЗОЛЯЦИЮ

Рис.4.1. Схема конструктивного решения узла примыкания пола на звукоизоляционном слое к стене (перегородке)

Рис.4.2. Схема конструктивного решения узла примыкания перекрытия к стене

Рис.4.3. Схема конструктивного решения узла примыкания двойной перегородки к перекрытию

Рис.4.4. Схема конструктивного решения расположенного в пределах помещения стыка элементов перекрытия с применением герметизирующего материала

Рис.4.5. Схема конструктивного решения узла пропуска стояка отопления через междуэтажное перекрытие

Рис.4.6. Схема конструктивного решения выпуска провода из перекрытия к потолочному светильнику (перекрытие со сквозным отверстием)



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
