СНиП 2.01.07-85 (с изм. 1 1993)

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

НАГРУЗКИ

И ВОЗДЕЙСТВИЯ

СНиП 2.01.07-85*

МИНИСТЕРСТВО СТРОИТЕЛЬСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ

РАЗРАБОТАНЫ ЦНИИСК им. Кучеренко Госстроя СССР (канд. техн. наук А. А. Бать — руководитель темы; И. А. Белышев, канд. техн. наук В. А. Отставнов, доктора техн. наук проф. В. Д. Райзер, А. И. Цейтлин) МИСИ им. В. В. Куйбышева Минвуза СССР (канд. техн. наук Л. В. Клепиков).

В СНиП 2.01.07-85* внесено изменение, утвержденное постановлением от 08.07.88 г. № 132, а также добавлен разд. 10 «Прогибы и перемещения», разработанный ЦНИИСК им. Кучеренко Госстроя СССР (канд. техн. наук А. А. Бать — руководитель темы; чл.-кор. АН СССР Н. Н. Складнев, д-р техн. наук проф. А. И. Цейтлин, кандидаты техн. наук В. А. Отставнов, Э. А. Неу-троев, инж. Б. И. Беляев), НИИЖБ Госстроя СССР (д-р техн, наук проф. А. С. Залесов) и ЦНИИпромзданий Госстроя СССР (кандидаты техн. наук Л. Л. Лемыш, Э. Н. Кодыш).

ВНЕСЕНЫ ЦНИИСК им. Кучеренко Госстроя СССР.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главтехнормированием Госстроя СССР (канд. техн. наук Ф. В. Бобров).

С введением в действие разд. 10 «Прогибы и перемещения» СНиП 2.01.07-85 с 1 января 1989 г. утрачивают силу пп. 13.2—13.4 и 14.1—14.3 СНиП II-23-81*.

Излагаются в новой редакции: «Прогибы и перемещения элементов кон­струкций не должны превышать предельных, установленных СНиП 2.01.07-85» следующие пункты:

п. 13.1 СНиП II-23-81* «Стальные конструкции»;

п. 9.2 СНиП 2.03.06-85 «Алюминиевые конструкции»;

п. 1.20 СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»;

п. 4.24 СНиП 2.03.09-85 «Асбестоцементные конструкции»;

п. 4.32 СНиП «Деревянные конструкции»;

п. 3.19 СНиП «Сооружения промышленных предприятий».

При пользовании нормативным документом следует учитывать утвержден­ные изменения строительных норм и правил и государственных стандартов, публикуемые в журнале «Бюллетень строительной техники», «Сборнике изме­нений к строительным нормам и правилам» и информационном указателе «Государственные стандарты»

Государственный

комитет СССР

Строительные

нормы и правила

СНиП 2.01.07-85*

по делам строительства (Госстрой СССР)

Нагрузки и воздействия

Взамен главы

СНиП II-6-74

Настоящие нормы распространяются на проектирование строительных конструкций и ос­нований зданий и сооружений и устанавливают основные положения и правила по определе­нию и учету постоянных и временных нагрузок и воздействий, а также их сочетаний.

Нагрузки и воздействия на строительные конструкции и основания зданий и сооружений, отличающихся от традиционных, допускается определять по специальным техническим усло­виям.

Примечания: 1. Далее по тексту, где это возможно, термин «воздействие» опущен и заменен термином «нагрузка», а слова «здания и сооруже­ния» заменены словом «сооружения».

2. При реконструкции расчетные значения на­грузок следует определять на основа результатов обследования существующих конструкций, при этом атмосферные нагрузки допускается принимать с уче­том данных Госкомгидромета.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. При проектировании следует учитывать нагрузки, возникающие при возведении и эк­сплуатации сооружений, а также при изготов­лении, хранении и перевозке строительных кон­струкций.

1.2. Основными характеристиками нагрузок. установленными в настоящих нормах, являют­ся их нормативные значения.

Нагрузка определенного вида характеризует­ся, как правило, одним нормативным значением. Для нагрузок от людей, животных, оборудования на перекрытия жилых, общественных и сельскохозяйственных зданий, от мостовых и подвесных кранов, снеговых, температурных климатических воздействий устанавливаются два нормативных значения: полное и пониженное (вводится в рас­чет при необходимости учета влияния длитель­ности нагрузок, проверке на выносливость и в дру­гих случаях, оговоренных в нормах проектирования конструкций и оснований).

1.3. Расчетное значение нагрузки следует определять как произведение ее нормативного значения на коэффициент надежности по нагрузке gt, соответствующий рассматриваемому предельному состоянию и принимаемый:

а) при расчете на прочность и устойчивость — в соответствии с пп. 2.2, 3.4, 3.7, 3.11, 4.8, 5.7, 6.11, 7.3 и 8.7;

б) при расчете на выносливость — равным единице:

в) в расчетах по деформациям — равным единице, если в нормах проектирования кон­струкций и оснований не установлены другие значения;

г) при расчете по другим видам предель­ных состояний — по нормам проектирования конструкций и оснований.

Расчетные значения нагрузок при наличии статистических данных допускается определять непосредственно по заданной вероятности их превышения.

При расчете конструкций и оснований для условий возведения зданий и сооружений рас­четные значения снеговых, ветровых, гололедных нагрузок и температурных климатических воздействий следует снижать на 20 %.

При необходимости расчета на прочность и устойчивость в условиях пожара, при взрывных воздействиях, столкновении транспортных средств с частями сооружений коэффициенты надежности по нагрузке для всех учитываемых при этом нагрузок следует принимать равными единице.

Примечание. Для нагрузок с двумя нормативными значениями соответствующие расчетные значения следует определять с одинаковым коэф­фициентом надежности по нагрузке (для рассмат­риваемого предельного состояния).

КЛАССИФИКАЦИЯ НАГРУЗОК

1.4. В зависимости от продолжительности действия нагрузок следует различать постоян­ные и временные (длительные, кратковремен­ные, особые) нагрузки.

1.5. Нагрузки, возникающие при изготов­лении, хранении и перевозке конструкций, а так­же при возведении сооружений, следует учиты­вать в расчетах как кратковременные нагрузки.

Внесены

ЦНИИСК им. Кучеренко Госстроя СССР

Утверждены

постановлением

Государственного комитета СССР

по делам строительства

от 29 августа 1985 г. № 135

Срок

введения

в действие

1 января 1987 г.

Нагрузки, возникающие на стадии эксплуа­тации сооружений, следует учитывать в соот­ветствии с пп. 1.6— 1 9.

1.6. К постоянным нагрузкам следует отно­сить:

а) вес частей сооружений, в том числе вес несущих и ограждающих строительных конструк­ций;

б) вес и давление грунтов (насыпей, засы­пок), горное давление.

Сохраняющиеся в конструкции или основа­нии усилия от предварительного напряжения следует учитывать в расчетах как усилия от пос­тоянных нагрузок.

1.7. К длительным нагрузкам следует отно­сить:

а) вес временных перегородок, подливок и подбетонок под оборудование;

б) вес стационарного оборудования: стан­ков, аппаратов, моторов, емкостей, трубопро­водов с арматурой, опорными частями и изо­ляцией, ленточных конвейеров, постоянных подъемных машин с их канатами и направляю­щими, а также вес жидкостей и твердых тел, заполняющих оборудование;

в) давление газов, жидкостей и сыпучих тел в емкостях и трубопроводах, избыточное давление и разрежение воздуха, возникающее при венти­ляции шахт;

г) нагрузки на перекрытия от складируемых материалов и стеллажного оборудования в складских помещениях, холодильниках, зерно­хранилищах, книгохранилищах, архивах и по­добных помещениях;

д) температурные технологические воздей­ствия от стационарного оборудования;

е) вес слоя воды на водонаполненных плос­ких покрытиях;

ж) вес отложений производственной пыли, если ее накопление не исключено соответству­ющими мероприятиями;

з) нагрузки от людей, животных, оборудо­вания на перекрытия жилых, общественных и сельскохозяйственных зданий с пониженными нормативными значениями, приведенными в табл. 3;

и) вертикальные нагрузки от мостовых и под­весных кранов с пониженным нормативным зна­чением, определяемым умножением полного нормативного значения вертикальной нагрузки от одного крана (см. п. 4.2) в каждом пролете здания на коэффициент: 0,5 — для групп режи­мов работы кранов 4К—6К; 0,6 — для группы ре­жима работы кранов 7К; 0,7 — для группы режи­ма работы кранов 8К. Группы режимов работы кранов принимаются по ГОСТ 25546—82;

к) снеговые нагрузки с пониженным нормативным значением, определяемым умножени­ем полного нормативного значения в соответствии с указаниями п. 5.1 на коэффициент: 0,3 — для III снегового района, 0,5 — для IV рай­она; 0,6 — для V и VI районов,

л) температурные климатические воздейст­вия с пониженными нормативными значениями, определяемыми в соответствии с указаниями пп. 8.2—8.6 при условии q1 = q2 = q3 = q4 = q5 = 0, DI = DVII = 0;

м) воздействия, обусловленные деформа­циями основания, не сопровождающимися ко­ренным изменением структуры грунта, а также оттаиванием вечномерзлых грунтов:

н) воздействия, обусловленные изменением влажности, усадкой и ползучестью материалов.

1.8. К кратковременным нагрузкам следует относить:

а) нагрузки от оборудования, возникающие в пускоостановочном, переходном и испытатель­ном режимах, а также при его перестановке или замене;

б) вес людей, ремонтных материалов в зо­нах обслуживания и ремонта оборудования;

в) нагрузки от людей, животных, оборудо­вания на перекрытия жилых, общественных и сельскохозяйственных зданий с полными нормативными значениями, кроме нагрузок, указан­ных в п. 1.7, а, б, г, д;

г) нагрузки от подвижного подъемно-транспортного оборудования (погрузчиков, электро­каров, кранов-штабелеров, тельферов, а также от мостовых и подвесных кранов с полным нор­мативным значением);

д) снеговые нагрузки с полным норматив­ным значением;

е) температурные климатические воздейст­вия с полным нормативным значением;

ж) ветровые нагрузки;

з) гололедные нагрузки.

1.9. К особым нагрузкам следует относить:

а) сейсмические воздействия;

б) взрывные воздействия;

в) нагрузки, вызываемые резкими наруше­ниями технологического процесса, временной неисправностью или поломкой оборудования;

г) воздействия, обусловленные деформаци­ями основания, сопровождающимися коренным изменением структуры грунта (при замачива­нии просадочных грунтов) или оседанием его в районах горных выработок и в карстовых.

СОЧЕТАНИЯ НАГРУЗОК

1.10. Расчет конструкций и оснований по предельным состояниям первой и второй групп следует выполнять с учетом неблагоприятных сочетаний нагрузок или соответствующих им усилий.

Эти сочетания устанавливаются из анализа реальных вариантов одновременного действия различных нагрузок для рассматриваемой стадии работы конструкции или основания.

1.11. В зависимости от учитываемого со­става нагрузок следует различать:

а) основные сочетания нагрузок, состоящие из постоянных, длительных и кратковременных,

б) особые сочетания нагрузок, состоящие из постоянных, длительных, кратковременных и одной из особых нагрузок.

Временные нагрузки с двумя нормативны­ми значениями следует включать в сочетания как длительные — при учете пониженного нормативного значения, как кратковременные — при учете полного нормативного значения.

В особых сочетаниях нагрузок, включающих взрывные воздействия или нагрузки, вызывае­мые столкновением транспортных средств с частями сооружений, допускается не учитывать кратковременные нагрузки, указанные в п. 1.8.

1.12. При учете сочетаний, включающих постоянные и не менее двух временных нагру­зок, расчетные значения временных нагрузок или соответствующих им усилий следует умно­жать на коэффициенты сочетаний, равные:

в основных сочетаниях для длительных на­грузок y1 = 0,95; для кратковременных y2 = 0,9:

в особых сочетаниях для длительных нагру­зок y1 = 0,95; для кратковременных y2 = 0,8, кроме случаев, оговоренных в нормах проекти­рования сооружений для сейсмических районов и в других нормах проектирования конструкций и оснований. При этом особую нагрузку следу­ет принимать без снижения.

При учете основных сочетаний, включающих постоянные нагрузки и одну временную нагруз­ку (длительную или кратковременную), коэффициенты y1, y2 вводить не следует.

Примечание. В основных сочетаниях при учете трех и более кратковременных нагрузок их рас­четные значения допускается умножать на коэффи­циент сочетания y2, принимаемый для первой (по степени влияния) кратковременной нагрузки — 1,0, для второй — 0,8, для остальных — 0,6.

1.13. При учете сочетаний нагрузок в соот­ветствии с указаниями п. 1.12 за одну времен­ную нагрузку следует принимать:

а) нагрузку определенного рода от одного источника (давление или разрежение в емкос­ти, снеговую, ветровую, гололедную нагрузки, температурные климатические воздействия, нагрузку от одного погрузчика, электрокара, мостового или подвесного крана);

б) нагрузку от нескольких источников, если их совместное действие учтено в нормативном и расчетном значениях нагрузки (нагрузку от оборудования, людей и складируемых матери­алов на одно или несколько перекрытий с учетом коэффициентов yA и yn, приведенных в пп. 3.8 и 3.9; нагрузку от нескольких мостовых или подвесных кранов с учетом коэффициента y, приведенного в п. 4.17; гололедно-ветровую нагрузку, определяемую в соответствии с п. 7.4).

2. ВЕС КОНСТРУКЦИЙ И ГРУНТОВ

2.1. Нормативное значение веса конструкций заводского изготовления следует определять на основании стандартов, рабочих чертежей или паспортных данных заводов-изготовителей, других строительных конструкций и грунтов — по проектным размерам и удельному весу материалов и грунтов с учетам их влажности в условиях возве­дения и эксплуатации сооружений.

2.2. Коэффициенты надежности по нагруз­ке gt для веса строительных конструкций и грунтов приведены в табл. 1.

Таблица 1

Конструкции сооружений

и вид грунтов

Коэффициент надежности

по нагрузке gt

Конструкции:

металлические

1,05

бетонные (со средней плот­ностью свыше 1600 кг/м3), же­лезобетонные, каменные, армокаменные, деревянные

1,1

бетонные (со средней плот­ностью 1600 кг/м3 и менее), изоляционные, выравнивающие и отделочные слои (плиты, ма­териалы в рулонах, засылки, стяжки и т.п.), выполняемые:

в заводских условиях

1,2

на строительной площадке

1,3

Грунты:

в природном залегании

1,1

насыпные

1,15

Примечания: 1. При проверке конструк­ций на устойчивость положения против опрокиды­вания, а также в других случаях, когда уменьшение веса конструкций и грунтов может ухудшить усло­вия работы конструкций, следует произвести рас­чет, принимая для веса конструкции или ее части коэффициент надежности по нагрузке gt = 0,9.

2. При определении нагрузок от грунта следу­ет учитывать нагрузки от складируемых материалов, оборудования и транспортных средств, пере­даваемые на грунт.

3. Для металлических конструкций, в которых усилия от собственного веса превышают 50 % об­щих усилий, следует принимать gt = 1,1.

3. НАГРУЗКИ ОТ ОБОРУДОВАНИЯ,

ЛЮДЕЙ, ЖИВОТНЫХ, СКЛАДИРУЕМЫХ

МАТЕРИАЛОВ И ИЗДЕЛИЙ

3.1. Нормы настоящего раздела распространяются на нагрузки от людей, животных, оборудования, изделий, материалов, временных перегородок, действующие на перекрытия зда­ний и полы на грунтах.

Варианты загружения перекрытий этими на­грузками следует принимать в соответствии с предусмотренными условиями возведения и эксплуатации зданий. Если на стадии проекти­рования данные об этих условиях недостаточны, при расчете конструкций и оснований необходимо рассмотреть следующие варианты загружения отдельных перекрытий:

сплошное загружение принятой нагрузкой;

неблагоприятное частичное загружение при расчете конструкций и оснований, чувствительных к такой схеме загружения;

отсутствие временной нагрузки.

При этом суммарная временная нагрузка на перекрытия многоэтажного здания при неблагоприятном частичном их загружении не долж­на превышать нагрузку при сплошном загруже­нии перекрытий, определенную с учетом коэф­фициентов сочетаний yn, значения которых вы­числяются по формулам (3) и (4).


ОПРЕДЕЛЕНИЕ НАГРУЗОК ОТ ОБОРУДОВАНИЯ,

СКЛАДИРУЕМЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ

3.2. Нагрузки от оборудования (в том числе трубопроводов, транспортных средств), складиру­емых материалов и изделий устанавливаются в строительном задании на основании технологичес­ких решений, в котором должны быть приведены:

а) возможные на каждом перекрытии и полах на грунте места расположения и габариты опор оборудования, размеры участков складирования и хранения материалов и изделий, мес­та возможного сближения оборудования в про­цессе эксплуатации или перепланировки;

б) нормативные значения нагрузок и коэффи­циенты надежности по нагрузке, принимаемые в соответствии с указаниями настоящих норм, для машин с динамическими нагрузками — норматив­ные значения инерционных сил и коэффициенты надежности по нагрузке для инерционных сил, а также другие необходимые характеристики.

При замене фактических нагрузок на пере­крытия эквивалентными равномерно распреде­ленными нагрузками последние следует определять расчетом и назначать дифференцированно для различных конструктивных элемен­тов (плит. второстепенных балок, ригелей, колонн, фундаментов). Принимаемые значения эквивалентных нагрузок должны обеспечивать несущую способность и жесткость элементов конструкций, требуемые по условиям их загружения фактическими нагрузками. Полные нор­мативные значения эквивалентных равномерно распределенных нагрузок для производствен­ных и складских помещений следует принимая для плит и второстепенных балок не менее 3,0 кПа (300 кгс/м2), для ригелей, колонн и фун­даментов — не менее 2,0 кПа (200 кгс/м2).

Учет перспективною увеличения нагрузок от оборудования и складируемых материалов допускается при технико-экономическом обосновании.

3.3. Нормативное значение веса оборудо­вания, в том числе трубопроводов, следует оп­ределять на основании стандартов или каталогов, а для нестандартного оборудования — на основании паспортных данных заводов-изготовителей или рабочих чертежей.

В состав нагрузки от веса оборудования следует включать собственный вес установки или машины (в том числе привода, постоянных приспособлений, опорных устройств, подливок и подбетонок), вес изоляции, заполнителей обо­рудования, возможных при эксплуатации, на­иболее тяжелой обрабатываемой детали, вес транспортируемого груза, соответствующий номинальной грузоподъемности и т. п.

Нагрузки от оборудования на перекрытия и полы на грунтах необходимо принимать в зави­симости от условий его размещения и возмож­ною перемещения при эксплуатации. При этом следует предусматривать мероприятия, исклю­чающие необходимость усиления несущих кон­струкций, связанного с перемещением технологического оборудования во время монтажа или эксплуатации здания.

Число учитываемых одновременно погруз­чиков или электрокаров и их размещение на перекрытии при расчете различных элементов следует принимать по строительному заданию на основании технологических решений.

Динамическое воздействие вертикальных нагрузок от погрузчиков и электрокаров допус­кается учитывать путем умножения норматив­ных значений статических нагрузок на коэффициент динамичности, равный 1,2.

3.4. Коэффициент надежности по нагрузке gt для веса оборудования приведен в табл. 2.

Таблица 2

Вес

Коэффициент надежности по нагрузке gt

Стационарного оборудования

1,05

Изоляции стационарного оборудования

1,2

Заполнителей оборудования (в том числе резервуаров и трубопроводов):

жидкостей

1,0

суспензий, шламов, сыпучих тел

1,1

Погрузчиков и электрокаров (с грузом)

1,2

РАВНОМЕРНО РАСПРЕДЕЛЕННЫЕ НАГРУЗКИ

3.5. Нормативные значения равномерно распределенных временных нагрузок на плиты перекрытий, лестницы и полы на грунтах при­ведены в табл. 3

3.6. Нормативные значения нагрузок на ри­гели и плиты перекрытый от веса временных перегородок следует принимать в зависимости от их конструкции, расположения и характера опирания на перекрытия и стены. Указанные на­грузки допускается учитывать как равномерно распределенные добавочные нагрузки, прини­мая их нормативные значения на основании расчета для предполагаемых схем размещения перегородок, но не менее 0,5 кПа (50 кгс/м2).

3.7. Коэффициенты надежности по нагруз­ке gt для равномерно распределенных нагрузок следует принимать:

1,3 — при полном нормативном значении менее 2,0 кПа (200 кгс/м2);

1,2 — при полном нормативном значении 2,0 кПа (200 кгс/м2) и более.

Коэффициент надежности по нагрузке от веса временных перегородок следует принимать в соответствии с указаниями п. 2.2.

3.8. При расчете балок, ригелей, плит, а также колонн и фундаментов, воспринимающих на­грузки от одного перекрытия, полные норматив­ные значения нагрузок, указанные в табл. 3, сле­дует снижать в зависимости от грузовой площа­ди А, м2, рассчитываемого элемента умножени­ем на коэффициент сочетания yА, равный.

а) для помещений, указанных в поз. 1, 2, 12, а (при А А1 = 9 м2),

СНиП 2.01.07-85 (с изм. 1 1993)                                          (1)

б) для помещений, указанных в поз. 4, 11, 12, б (при А А2 = 36 м2),

СНиП 2.01.07-85 (с изм. 1 1993)                                          (2)

Примечание. При расчете стен, восприни­мающих нагрузки от одного перекрытия, значения нагрузок следует снижать а зависимости от грузовой площади А рассчитываемых элементов (плит, балок), опирающихся на стены.

3.9. При определении продольных усилий для расчета колонн, стен и фундаментов, вос­принимающих нагрузки от двух перекрытий и более, полные нормативные значения нагрузок. указанные в табл. 3, следует снижать умноже­нием на коэффициент сочетания yn:

а) для помещений, указанных в поз. 1, 2, 12, а,

СНиП 2.01.07-85 (с изм. 1 1993)                                 (3)

б) для помещений, указанных в поз 4, 11, 12, б,

СНиП 2.01.07-85 (с изм. 1 1993)                                 (4)

где СНиП 2.01.07-85 (с изм. 1 1993) — определяются в соответствии с п. 3.8;

п — общее число перекрытий (для помещений, указанных в табл. 3, поз. 1, 2, 4, 11, 12, а, б), нагрузки от которых учитываются при рас­чете рассматриваемого сечения колонны, стены, фундамента.

Примечание. При определении изгибаю­щих моментов в колоннах и стенах следует учиты­вать снижение нагрузок для примыкающих к ним балок и ригелей в соответствии с указаниями п 3.8.

СОСРЕДОТОЧЕННЫЕ НАГРУЗКИ

И НАГРУЗКИ НА ПЕРИЛА

3.10. Несущие элементы перекрытий, покрытий, лестниц и балконов (лоджий) должны быть проверены на сосредоточенную вертикаль­ную нагрузку, приложенную к элементу, в не­благоприятном положении на квадратной пло­щадке со сторонами не более 10 см (при отсут­ствии других временных нагрузок). Если в стро­ительном задании на основании технологичес­ких решений не предусмотрены болев высокие нормативные значения сосредоточенных нагру­зок. их следует принимать равными:

а) для перекрытий и лестниц— 1,5 кН (150 кгс);

б) для чердачных перекрытий, покрытий, террас и балконов — 1,0 кН (100 кгс);

в) для покрытий, по которым можно пере­двигаться только с помощью трапов и мости­ков, — 0,5 кН (50 кгс).

Элементы, рассчитанные на возможные при возведении и эксплуатации местные нагрузки от оборудования и транспортных средств, до­пускается не проверять на указанную сосредо­точенную нагрузку.

3.11. Нормативные значения горизонталь­ных нагрузок на поручни перил лестниц и бал­конов следует принимать равными:

а) для жилых зданий, дошкольных учрежде­ний, домов отдыха, санаториев, больниц и дру­гих лечебных учреждений — 0,3 кН/м (30 кгс/м);

б) для трибун и спортивных залов — 1,5 кН/м (150 кгс/м);

в) для других зданий и помещений при от­сутствии специальных требований — 0,8 кН/м (80 кгс/м).

Таблица 3

Здания и помещения

Нормативные значения нагрузок r, кПа (кгс/м2)

полное

пониженное

1. Квартиры жилых зданий; спальные помещения детских дошкольных уч­реждений и школ-интернатов; жилые помещения домов отдыха и пансио­натов, общежитий и гостиниц; палаты больниц и санаториев; террасы

1,5 (150)

0,3 (30)

2. Служебные помещения административного, инженерно-техничес­кого, научного персонала организаций и учреждений; классные поме­щения учреждений просвещения; бытовые помещения (гардеробные, душевые, умывальные, уборные) промышленных предприятий и об­щественных зданий и сооружений

2,0 (200)

0,7 (70)

3. Кабинеты и лаборатории учреждений здравоохранения, лаборато­рии учреждений просвещения, науки; помещения электронно-вычис­лительных машин; кухни общественных зданий; технические этажи; подвальные помещения

Не менее 2,0 (200)

Не менее 1,0 (100)

4. Залы:

а) читальные

2,0 (200)

0,7 (70)

б) обеденные (в кафе, ресторанах, столовых)

3,0 (300)

1,0 (100)

в) собраний и совещаний, ожидания, зрительные и концертные, спортивные

4,0 (400)

1,4 (140)

г) торговые, выставочные и экспозиционные

Не менее 4,0 (400)

Не менее 1,4 (140)

5. Книгохранилища; архивы

Не менее 5,0 (500)

Не менее  5,0 (500)

6. Сцены зрелищных предприятий

Не менее 5,0 (500)

Не менее

1,8 (180)

7. Трибуны:

а) с закрепленными сиденьями

4,0 (400)

1,4 (140)

б) для стоящих зрителей

5,0 (500)

1,8 (180)

8. Чердачные помещения

0,7 (70)

¾

9. Покрытия на участках:

а) с возможным скоплением людей (выходящих из производствен­ных помещений, залов, аудиторий и т.п.)

4,0 (400)

1,4 (140)

б) используемых для отдыха

1,5 (150)

0,5 (50)

в) прочих

0,5 (50)

¾

10. Балконы (лоджии) с учетом нагрузки:

а) полосовой равномерной на участке шириной 0,8 м вдоль ог­раждения балкона (лоджии)

4,0 (400)

1,4 (140)

б) сплошной равномерной на площади балкона (лоджии), воздей­ствие которой неблагоприятнее, чем определяемое по поз. 10, а

2,0 (200)

0,7 (70)

11. Участки обслуживания и ремонта оборудования в производствен­ных помещениях

Не менее

1,5 (150)

12. Вестибюли, фойе, коридоры, лестницы (с относящимися к ним проходами), примыкающие к помещениям, указанным в позициях:

а) 1, 2 и 3

3,0 (300)

1,0 (100)

б) 4, 5, 6 и 11

4,0 (400)

1,4 (140)

в) 7

5,0 (500)

1,8 (180)

13. Перроны вокзалов

4,0 (400)

1,4 (140)

14. Помещения для скота:

мелкого

Не менее 2,0 (200)

Не менее 0,7 (70)

крупного

Не менее 5,0 (500)

Не менее 1,8 (180)

Примечания: 1. Нагрузки, указанные в поз. 8, следует учитывать на площади, не занятой оборудованием и материалами.

2. Нагрузки, указанные в поз. 9, следует учитывать без снеговой нагрузки.

3. Нагрузки, указанные в поз. 10, следует учитывать при расчете несущих конструкции балконов (лоджий) и участков стен в местах защемления этих конструкций. При расчете нижележащих участков стен, фундаментов и оснований нагрузки на балконы (лоджии) следует принимать равными нагрузкам примыкающих основных помещений зданий и снижать их с учетом указании пп. 3.8 и 3.9.

4. Нормативные значения нагрузок для зданий и помещений, указанных в поз. 3, 4,г, 5, 6, 11 и 14, следует принимать по строительному заданию на основании технологических решений.

Для обслуживающих площадок, мостиков, ограждений крыш, предназначенных для непро­должительного пребывания людей, норматив­ное значение горизонтальной сосредоточенной нагрузки на поручни перил следует принимать 0,3 кН (30 кгс) (в любом месте по длине поруч­ня), если по строительному заданию на осно­вании технологических решений не требуется большее значение нагрузки.

Для нагрузок, указанных в пп. 3.10 и 3.11, следует принимать коэффициент надежность по нагрузке gt = 1,2.

4. НАГРУЗКИ ОТ МОСТОВЫХ

И ПОДВЕСНЫХ КРАНОВ

4.1. Нагрузки от мостовых и подвесных кра­нов следует определять в зависимости от групп режимов их работы, устанавливаемых ГОСТ 25546—82, от вида привода и от способа под­веса груза. Примерный перечень мостовых и подвесных кранов разных групп режимов рабо­ты приведен в справочном приложении 1.

4.2. Полные нормативные значения вертикальных нагрузок, передаваемых колесами кра­нов на балки кранового пути, и другие необхо­димые для расчета данные следует принимать в соответствии с требованиями государствен­ных стандартов на краны, а для нестандартных кранов — в соответствии с данными, указанны­ми в паспортах заводов-изготовителей.

Примечание. Под крановым путем понима­ются обе балки, несущие один мостовой кран, и все балки, несущие один подвесной кран (две балки — при однопролетном, три — при двухпролетном под­весном кране и т. п.).

4.3. Нормативное значение горизонтальной нагрузки, направленной вдоль кранового пути и вызываемой торможением моста электричес­кого крана, следует принимать равным 0,1 пол­ного нормативного значения вертикальной на­грузки на тормозные колеса рассматриваемой стороны крана.

4.4. Нормативное значение горизонтальной нагрузки, направленной поперек кранового пути и вызываемой торможением электрической тележки, следует принимать равным:

для кранов с гибким подвесом груза — 0,05 суммы подъемной силы крана и веса тележки;

для кранов с жестким подвесом груза — 0,1 суммы подъемной силы крана и веса тележки.

Эту нагрузку следует учитывать при расчете поперечных рам зданий и балок крановых пу­тей. При этом принимается, что нагрузка передается на одну сторону (балку) кранового пути, распределяется поровну между всеми опирающимися на нее колесами крана и может быть направлена как внутрь, гак и наружу рассмат­риваемого пролета.

4.5. Нормативное значение горизонтальной нагрузки, направленной поперек кранового пути и вызываемой перекосами мостовых электрических кранов и непараллельностью крановых путей (боковой силой), для каждого ходового колеса крана следует принимать равным 0,1 полного нормативного значения вертикальной нагрузки на колесо.

Эту нагрузку необходимо учитывать только при расчете прочности и устойчивости балок крановых путей и их креплений к колоннам в зданиях с кранами групп режимов работы 7К, 8К. При этом принимается, что нагрузка пере­дается на балку кранового пути от всех колес одной стороны крана и может быть направлена как внутрь, так и наружу рассматриваемого про­лета здания. Нагрузку, указанную в п. 4.4, не следует учитывать совместно с боковой силой.

4.6. Горизонтальные нагрузки от торможе­ния моста и тележки крана и боковые силы счи­таются приложенными а месте контакта ходо­вых колес крана с рельсом.

4.7. нормативное значение горизонтальной нагрузки, направленной вдоль кранового пути и вызываемой ударом крана о тупиковый упор, следует определять в соответствии с указания­ми, приведенными в обязательном приложении 2. Эту нагрузку необходимо учитывать только при расчете упоров и их креплений к балкам кранового пути.

4.8. Коэффициент надежности по нагрузке для крановых нагрузок следует принимать gt = 1,1.

Примечание. При учете местного и дина­мического действия сосредоточенной вертикальной нагрузки от одного колеса крана полное норматив­ное значение этой нагрузки следует умножать при расчете прочности балок крановых путей на допол­нительный коэффициент gt, равный:

1,6 — для группы режима работы кранов 8К с жестким подвесом груза;

1,4 — для группы режима работы кранов 8К с гибким подвесом груза;

1,3 — для группы режима работы кранов 7К;

1,1 — для остальных групп режимов работы кра­нов.

При проверке местной устойчивости стенок ба­лок значение дополнительного коэффициента сле­дует принимать равным 1,1.

4.9. При расчете прочности и устойчивости балок кранового пути и их креплений к несущим конструкциям расчетные значения вертикальных крановых нагрузок следует умножать на коэффициент динамичности, равный:

при шаге колонн не более 12 м:

1,2 — для группы режима работы мостовых кранов 8К;

1,1 — для групп режимов работы мостовых кранов 6К и 7К, а также для всех групп режи­мов работы подвесных кранов;

при шаге колонн свыше 12 м ¾ 1,1 для груп­пы режима работы мостовых кранов 8К.

Расчетные значения горизонтальных нагру­зок от мостовых кранов группы режима работы 8К следует учитывать с коэффициентом динамичности, равным 1,1.

В остальных случаях коэффициент динамич­ности принимается равным 1,0.

При расчете конструкций на выносливость, проверке прогибов балок крановых путей и сме­щений колонн, а также при учете местного действия сосредоточенной вертикальной нагрузки от одного колеса крана коэффициент динамич­ности учитывать не следует.

4.10. Вертикальные нагрузки при расчете прочности и устойчивости балок крановых пу­тей следует учитывать не более чем от двух на­иболее неблагоприятных по воздействию мос­товых или подвесных кранов.

4.11. Вертикальные нагрузки при расчете прочности и устойчивости рам, колонн, фунда­ментов, а также оснований в зданиях с мосто­выми кранами а нескольких пролетах (в каждом пролете на одном ярусе) следует принимать на каждом пути не более чем от двух наиболее неблагоприятных по воздействию кранов, а при учете совмещения в одном створе кранов раз­ных пролетов — не более чем от четырех наибо­лее неблагоприятных по воздействию кранов.

4.12. Вертикальные нагрузки при расчете прочности и устойчивости рам, колонн, стро­пильных и подстропильных конструкций, фундаментов, а также оснований зданий с подвес­ными кранами на одном или нескольких путях следует принимать на каждом пути не более чем от двух наиболее неблагоприятных по воздей­ствию кранов. При учете совмещения в одном створе подвесных кранов, работающих на раз­ных путях, вертикальные нагрузки следует при­нимать:

не более чем от двух кранов — для колонн, подстропильных конструкций, фундаментов и оснований крайнего ряда при двух крановых путях в пролете;

не более чем от четырех кранов:

для колонн, подстропильных конструкций, фундаментов и оснований среднего ряда;

для колонн, подстропильных конструкций, фундаментов и оснований крайнего ряда при трех крановых путях в пролете;

для стропильных конструкций при двух или трех крановых путях в пролете.

4.13. Горизонтальные нагрузки при расче­те прочности и устойчивости балок крановых путей, колонн, рам, стропильных и подстропиль­ных конструкций, фундаментов, а также осно­ваний следует учитывать не более чем от двух наиболее неблагоприятных по воздействию кра­нов, расположенных на одном крановом пути или на разных путях в одном створе. При этом для каждого крана необходимо учитывать толь­ко одну горизонтальную нагрузку (поперечную или продольную).

4.14. Число кранов, учитываемое в расче­тах прочности и устойчивости при определении вертикальных и горизонтальных нагрузок от мостовых кранов на двух или трех ярусах в про­лете, при одновременном размещении в пролете как подвесных, так и мостовых кранов, а также при эксплуатации подвесных кранов, предназначенных для передачи груза с одного крана на другой с помощью перекидных мости­ков, следует принимать по строительному за­данию на основании технологических решений.

4.15. При определении вертикальных и го­ризонтальных прогибов балок крановых путей, а также горизонтальных смещений колонн нагрузку следует учитывать от одного наиболее неблагоприятного по воздействию крана.

4.16. При наличии на крановом пути одно­го крана и при условии, что второй кран не бу­дет установлен во время эксплуатации соору­жения, нагрузки на этом пути должны быть учтены только от одного крана.

4.17. При учете двух кранов нагрузки от них необходимо умножать на коэффициент сочета­ний:

y = 0,85 —для групп режимов работы кра­нов 1К — 6К;

y = 0,95 —для групп режимов работы кра­нов 7К, 8К.

При учете четырех кранов нагрузки от них необходимо умножать на коэффициент сочета­ний:

y = 0,7— для групп режимов работы кра­нов 1К — 6К;

y = 0,8 — для групп режимов работы кра­нов 7К, 8К.

При учете одного крана вертикальные и го­ризонтальные нагрузки от него необходимо при­нимать без снижения.

4.18. При расчете на выносливость балок крановых путей под электрические мостовые краны и креплений этих балок к несущим кон­струкциям следует учитывать пониженные нор­мативные значения нагрузок в соответствии с п. 1.7, и. При этом для проверки выносливости стенок балок в зоне действия сосредоточенной вертикальной нагрузки от одного колеса крана пониженные нормативные значения вертикаль­ного усилия колеса следует умножать на коэф­фициент, учитываемый при расчете прочности балок крановых путей в соответствии с приме­чанием к п. 4.8. Группы режимов работы кра­нов, при которых следует производить расчет на выносливость, устанавливаются нормами проектирования конструкции.

5. СНЕГОВЫЕ НАГРУЗКИ

5.1. Полное нормативное значение снего­вой нагрузки на горизонтальную проекцию пок­рытия s следует определять по формуле

СНиП 2.01.07-85 (с изм. 1 1993)                                              (5)

где s0 — нормативное значение веса снегово­го покрова на 1 м2 горизонтальной по­верхности земли, принимаемое в со­ответствии с п. 5.2;

m — коэффициент перехода от веса сне­гового покрова земли к снеговой на­грузке на покрытие, принимаемый в соответствии с пп. 5.3 — 5.6.

5.2. Нормативное значение веса снегового покрова s0 на 1 м2 горизонтальной поверхности земли следует принимать в зависимости от снегового района СССР по данным табл. 4.

5.3. Схемы распределения снеговой нагруз­ки и значения коэффициента m следует прини­мать в соответствии с обязательным приложе­нием 3, при этом промежуточные значения ко­эффициента m необходимо определять линей­ной интерполяцией.

В тех случаях, когда более неблагоприятные условия работы элементов конструкций возника­ют при частичном загружении, следует рассмат­ривать схемы со снеговой нагрузкой, действую­щей на половине или четверти пролета (для пок­рытий с фонарями — на участках шириной b).

Примечание. В необходимых случаях снеговые нагрузки следует определять с учетом предусмотренного дальнейшего расширения здания.

5.4. Варианты с повышенными местными сне­говыми нагрузками, приведенные в обязательном приложении 3, необходимо учитывать при расче­те плит, настилов и прогонов покрытий, а также при расчете тех элементов несущих конструкций (ферм, балок, колонн и т.п.), для которых указан­ные варианты определяют размеры сечений.

Примечание. При расчетах конструкций допускается применение упрощенных схем снеговых нагрузок, эквивалентных по воздействию схе­мам нагрузок, приведенным в обязательном прило­жении 3. При расчете рам и колонн производствен­ных зданий допускается учет только равномерно рас­пределенной снеговой нагрузки, за исключением мест перепадов покрытий, где необходимо учитывать повышенную снеговую нагрузку.

5.5*. Коэффициенты m, установленные в со­ответствии с указаниями схем 1, 2, 5 и 6 обяза­тельного приложения 3 для пологих (с уклона­ми до 12 % или с СНиП 2.01.07-85 (с изм. 1 1993) £ 0,05 ) покрытий одно­пролетных и многопролетных зданий без фона­рей, проектируемых в районах со средней ско­ростью ветра за три наиболее холодных месяца v ³ 2 м/с, следует снижать умножением на коэф­фициент СНиП 2.01.07-85 (с изм. 1 1993) где k — принимается по табл. 6; b — ширина покрытия, принимаемая не более 100 м.

Для покрытий с уклонами от 12 до 20 % од­нопролетных и многопролетных зданий без фо­нарей, проектируемых в районах с v ³ 4 м/с, коэффициент m, установленный в соответствии с указаниями схем 1 и 5 обязательного прило­жения 3, следует снижать умножением на коэффициент, равный 0,85.

Среднюю скорость ветра v за три наиболее холодных месяца следует принимать по карте 2 обязательного приложения 5.

Снижение снеговой нагрузки, предусматрива­емое настоящим пунктом, не распространяется:

а) на покрытия зданий в районах со средне­месячной температурой воздуха в январе выше минус 5 °С (см. карту 5 обязательного приложения 5);

б) на покрытия зданий, защищенных от пря­мого воздействия ветра соседними более вы­сокими зданиями, удаленными менее чем на 10 h1, где h1 — разность высот соседнего и про­ектируемого зданий;

в) на участки покрытий длиной b, b1 и b2, у перепадов высот зданий и парапетов (см. схе­мы 8 — 11 обязательного приложения 3).

Таблица 4

Снеговые районы СССР  (принимаются по карте 1  обязательного приложения 5)

I

II

III

IV

V

VI

s0, кПа (кгс/м2)

0,5 (50)

0,7 (70)

1,0 (100)

1,5 (150)

2,0 (200)

2,5 (250)

Примечание. Нормативное значение веса снегового покрова в горных и малоизученных районах, обозначенных на карте 1 обязательного приложения 5, а также в пунктах с высотой над уровнем моря более 1500 м и в местах со сложным рельефом следует устанавливать на основании данных Госкомгидромета. При этом в качестве нормативного значения веса снегового покрова s0 следует принимать среднее значение ежегодных максимумов запаса воды по результатам снегосъемок на участке, защищенном от воздействия ветра, за период не менее 10 лет.

5.6. Коэффициенты m при определении сне­говых нагрузок для неутепленных покрытий цехов с повышенными тепловыделениями при уклонах кровли свыше 3 % и обеспечении надлежащего отвода талой воды следует снижать на 20 % неза­висимо от снижения, предусмотренного п. 5.5.

5.7. Коэффициент надежности по нагрузке gt для снеговой нагрузки следует принимать рав­ным 1,4. При расчете элементов конструкции покрытия, для которых отношение учитываемо­го нормативного значения равномерно распре­деленной нагрузки от веса покрытия (включая вес стационарного оборудования) к норматив­ному значению веса снегового покрова s0 ме­нее 0,8 gt следует принимать равным 1,6.

6. ВЕТРОВЫЕ НАГРУЗКИ

6.1. Ветровую нагрузку на сооружение сле­дует рассматривать как совокупность:

а) нормального давления we, приложенного к внешней поверхности сооружения или элемента;

б) сил трения wf, направленных по касатель­ной к внешней поверхности и отнесенных к пло­щади ее горизонтальной (для шедовых или вол­нистых покрытий, покрытий с фонарями) или вертикальной проекции (для стен с лоджиями и подобных конструкций);

в) нормального давления wi, приложенного к внутренним поверхностям зданий с проница­емыми ограждениями, с открывающимися или постоянно открытыми проемами;

либо как нормальное давление wx, wy, обус­ловленное общим сопротивлением сооружения в направлении осей х и y и условно приложен­ное к проекции сооружения на плоскость, пер­пендикулярную соответствующей оси.

При проектировании высоких сооружений, относительные размеры которых удовлетворя­ют условию h/d 10, необходимо дополнительно производить поверочный расчет на вихревое возбуждение (ветровой резонанс); здесь h — высота сооружения, d — минимальный размер поперечного сечения, расположенного на уров­не 2/3h.

6.2. Ветровую нагрузку следует определять как сумму средней и пульсационной составляющих.

При определении внутреннего давления wi, а также при расчете многоэтажных зданий вы­сотой до 40 м и одноэтажных производственных зданий высотой до 36 м при отношении высоты к пролету менее 1,5, размещаемых в местностях типов А и В (см. п. 6.5), пульсационную составляющую ветровой нагрузки допус­кается не учитывать.

6.3. Нормативное значение средней составляющей ветровой нагрузки wm на высоте z над поверхностью земли следует определять по формуле

        СНиП 2.01.07-85 (с изм. 1 1993)                               (6)

где w0 нормативное значение ветрового дав­ления (см. п. 6.4);

k — коэффициент, учитывающий измене­ние ветрового давления по высоте (см. п. 6.5);

с — аэродинамический коэффициент (см. п. 6.6).

6.4. Нормативное значение ветрового дав­ления w0 следует принимать в зависимости от ветрового района СССР по данным табл. 5.

Для горных и малоизученных районов, обоз­наченных на карте 3, нормативное значение ветрового давления w0 допускается устанавли­вать на основе данных метеостанций Госкомгидромета, а также результатов обследования районов строительства с учетом опыта эксплу­атации сооружений. При этом нормативное зна­чение ветрового давления w0, Па, следует оп­ределять по формуле

       СНиП 2.01.07-85 (с изм. 1 1993)                               (7)

где v0 — численно равно скорости ветра, м/с, на уровне 10 м над поверхностью земли для местности типа А, соответствующей 10-минутному интервалу осреднения и пре­вышаемой в среднем раз в 5 лет (если техническими условиями, утвержденны­ми в установленном порядке, не регла­ментированы другие периоды повторя­емости скоростей ветра).

6.5. Коэффициент k, учитывающий измене­ние ветрового давления по высоте z, определя­ется по табл. 6 в зависимости от типа местнос­ти. Принимаются следующие типы местности:

А — открытые побережья морей, озер и во­дохранилищ. пустыни, степи, лесосте­пи, тундра;

В — городские территории, лесные массивы и другие местности, равномерно покры­тые препятствиями высотой более 10 м;

С — городские районы с застройкой зда­ниями высотой более 25 м.

Таблица 5

Ветровые районы СССР (принимаются по

карте 3  обязательного приложения 5)

Ia

I

II

III

IV

V

VI

VII

w0, кПа (кгс/м2)

0,17 (17)

0,23 (23)

0,30 (30)

0,38 (38)

0,48 (48)

0,60 (60)

0,73 (73)

0,85 (85)

Сооружение считается расположенным в местности данного типа, если эта местность со­храняется с наветренной стороны сооружения на расстоянии 30h — при высоте сооружения h до 60 м и 2 км — при большей высоте.

Таблица 6

Высота z, м

Коэффициент k для типов местности

А

В

С

£ 5

0,75

0,5

0,4

10

1,0

0,65

0,4

20

1,25

0,85

0,55

40

1,5

1,1

0,8

60

1,7

1,3

1,0

80

1,85

1,45

1,15

100

2,0

1,6

1,25

150

2,25

1,9

1,55

200

2,45

2,1

1,8

250

2,65

2,3

2,0

300

2,75

2,5

2,2

350

2,75

2,75

2,35

³ 480

2,75

2,75

2,75

Примечание. При определении ветровой нагрузки типы местности могут быть различными для разных расчетных направлений ветра.

6.6. При определении компонентов ветро­вой нагрузки we, wf, wi, wx, wy следует исполь­зовать соответствующие значения аэродинами­ческих коэффициентов: внешнего давления сe, трения сf, внутреннего давления сi и лобового сопротивления сx или сy, принимаемых по обя­зательному приложению 4, где стрелками по­казано направление ветра. Знак «плюс» у ко­эффициентов сe или сi соответствует направ­лению давления ветра на соответствующую по­верхность, знак «минус» — от поверхности. Про­межуточные значения нагрузок следует опре­делять линейной интерполяцией.

При расчете креплений элементов огражде­ния к несущим конструкциям в углах здания и по внешнему контуру покрытия следует учиты­вать местное отрицательное давление ветра с аэродинамическим коэффициентом сe = –2, распределенное вдоль поверхностей на шири­не 1,5 м (черт. 1).

В случаях, не предусмотренных обязатель­ным приложением 4 (иные формы сооружений, учет при надлежащем обосновании других направлений ветрового потока или составляющих общего сопротивления тела по другим направ­лениям и т. п.), аэродинамические коэффици­енты допускается принимать по справочным и экспериментальным данным или на основе ре­зультатов продувок моделей конструкций в аэродинамических трубах.

Примечание. При определении ветровой нагрузки на поверхности внутренних стен и перего­родок при отсутствии наружного ограждения (на ста­дии монтажа здания) следует использовать аэроди­намические коэффициенты внешнего давления се или лобового сопротивления сх.

СНиП 2.01.07-85 (с изм. 1 1993)

Черт. 1. Участки с повышенным отрицательным

давлением ветра

6.7. Нормативное значение пульсационной составляющей ветровой нагрузки wp на высоте z следует определять:

а) для сооружений (и их конструктивных эле­ментов), у которых первая частота собственных ко­лебании f1, Гц, больше предельного значения соб­ственной частоты fl, (см. п. 6.8), — по формуле

      СНиП 2.01.07-85 (с изм. 1 1993)                                              (8)

где wm определяется в соответствии с п. 6.3;

z коэффициент пульсации давления ветра на уровне z, принимаемый по табл. 7;

v — коэффициент пространственной кор­реляции пульсаций давления ветра (см. п. 6.9);

Таблица 7

Высота z, м

Коэффициент пульсаций давления

ветра z для типов местности

А

В

С

£ 5

0,85

1,22

1,78

10

0,76

1,06

1,78

20

0,69

0,92

1,50

40

0,62

0,80

1,26

60

0,58

0,74

1,14

80

0,56

0,70

1,06

100

0,54

0,67

1,00

150

0,51

0,62

0,90

200

0,49

0,58

0,84

250

0,47

0,56

0,80

300

0,46

0,54

0,76

350

0,46

0,52

0,73

³ 480

0,46

0,50

0,68

СНиП 2.01.07-85 (с изм. 1 1993)

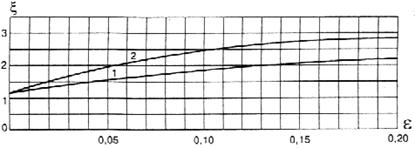

Черт. 2. Коэффициенты динамичности

1 — для железобетонных и каменных сооружений, а также зданий со стальным каркасом при наличии ог­раждающих конструкций (d = 0,3); 2 — для стальных башен, мачт, футерованных дымовых труб, аппаратов колонного типа, в том числе на железобетонных постаментах (d = 0,15)

б) для сооружений (и их конструктивных эле­ментов), которые можно рассматривать как сис­тему с одной степенью свободы (поперечные рамы одноэтажных производственных зданий, водонапорные башни и т.д.), при f1 fl — по формуле

        СНиП 2.01.07-85 (с изм. 1 1993)                                          (9)

где x — коэффициент динамичности, определя­емый по черт. 2 в зависимости от параметра СНиП 2.01.07-85 (с изм. 1 1993) и логарифмичес­кого декремента колебаний d (см. п. 6.8);

gt — коэффициент надежности по нагрузке (см. п. 6.11);

w0 нормативное значение ветрового дав­ления, Па (см. п. 6.4);

в) для зданий, симметричных в плане, у кото­рых f1 fl, а также для всех сооружений, у кото­рых f1 fl f2 (где f2 вторая частота собственных колебаний сооружения), — по формуле

       СНиП 2.01.07-85 (с изм. 1 1993)                              (10)

где т — масса сооружения на уровне z, отне­сенная к площади поверхности, к ко­торой приложена ветровая нагрузка;

x —коэффициент динамичности (см. п. 6.7, б);

y — горизонтальное перемещение соору­жения на уровне z по первой форме собственных колебаний (для симмет­ричных в плане зданий постоянной высоты в качестве у допускается при­нимать перемещение от равномерно распределенной горизонтально прило­женной статической нагрузки);

y — коэффициент, определяемый посред­ством разделения сооружения на r участков, в пределах которых ветровая нагрузка принимается постоянной, по формуле

СНиП 2.01.07-85 (с изм. 1 1993)                                                (11)

где Мk — масса k-го участка сооружения;

yk — горизонтальное перемещение цент­ра k-го участка;

wpk — равнодействующая пульсационной составляющей ветровой нагрузки, определяемой по формуле (8), на k-й участок сооружения.

Для многоэтажных зданий с постоянными по высоте жесткостью, массой и шириной навет­ренной поверхности нормативное значение пуль­сационной составляющей ветровой нагрузки на уровне z допускается определять по формуле

СНиП 2.01.07-85 (с изм. 1 1993)                            (12)

где wph нормативное значение пульсацион­ной составляющей ветровой нагруз­ки на высоте h верха сооружения, определяемое по формуле (8).

6.8. Предельное значение частоты собствен­ных колебаний fl, Гц, при котором допускается не учитывать силы инерции, возникающие при колебаниях по соответствующей собственной форме, следует определять по табл. 8.

Таблица 8

Ветровые районы СССР

fl, Гц при

(принимаются по карте 3 обязательного приложения 5)

d = 0,3

d = 0,15

0,85

2,6

I

0,95

2,9

II

1,1

3,4

III

1,2

3,8

IV

1,4

4,3

V

1,6

5,0

VI

1,7

5,6

VII

1,9

5,9

Значение логарифмического декремента колебаний d следует принимать:

а) для железобетонных и каменных соору­жений, а также для зданий со стальным карка­сом при наличии ограждающих конструкций d = 0,3;

б) для стальных башен, мачт, футерованных дымовых труб, аппаратов колонного типа, в том числе на железобетонных постаментах, d = 0,15.

6.9. Коэффициент пространственной кор­реляции пульсаций давления v следует опре­делять для расчетной поверхности сооружения, на которой учитывается корреляция пульсаций.

Расчетная поверхность включает в себя те части поверхности наветренных, подветренных, боковых стен, кровли и подобных конструкций, с которых давление ветра передается на рас­считываемый элемент сооружения.

Если расчетная поверхность близка к пря­моугольнику, ориентированному так, что его стороны параллельны основным осям (черт. 3), то коэффициент v следует определять по табл. 9 в зависимости от параметров r и c принимае­мых по табл. 10.

СНиП 2.01.07-85 (с изм. 1 1993)

Черт. 3 Основная система координат при

определении коэффициента корреляции v

Таблица 9

r, м

Коэффициент v при c, м, равных

5

10

20

40

80

160

350

0,1

0,95

0,92

0,88

0,83

0,76

0,67

0,56

5

0,89

0,87

0,84

0,80

0,73

0,65

0,54

10

0,85

0,84

0,81

0,77

0,71

0,64

0,53

20

0,80

0,78

0,76

0,73

0,68

0,61

0,51

40

0,72

0,72

0,70

0,67

0,63

0,57

0,48

80

0,63

0,63

0,61

0,59

0,56

0,51

0,44

160

0,53

0,53

0,52

0,50

0,47

0,44

0,38

Таблица 10

Основная координатная плоскость, параллельно которой расположена расчетная поверхность

r

c

zoy

b

h

zox

0,4а

hп

xoy

b

а

При расчете сооружения в целом размеры расчетной поверхности следует определять с учетом указаний обязательного приложения 4, при этом для решетчатого сооружения необхо­димо принимать размеры расчетной поверхнос­ти по его внешнему контуру.

6.10. Для сооружений, у которых f2 fl, необходимо производить динамический расчет с учетом s первых форм собственных колеба­ний. Число s следует определять из условия

        СНиП 2.01.07-85 (с изм. 1 1993)

6.11. Коэффициент надежности по ветро­вой нагрузке gt следует принимать равным 1,4.

7. ГОЛОЛЕДНЫЕ НАГРУЗКИ

7.1. Гололедные нагрузки необходимо учи­тывать при проектировании воздушных линий электропередачи и связи, контактных сетей электрифицированного транспорта, антенно-мачтовых устройств и подобных сооружений.

7.2. Нормативное значение линейной гололедной нагрузки для элементов кругового се­чения диаметром до 70 мм включ. (проводов, тросов, оттяжек, мачт, вант и др.) i, Н/м, следу­ет определять по формуле

    СНиП 2.01.07-85 (с изм. 1 1993)                               (13)

Нормативное значение поверхностной гололедной нагрузки i’, Па, для других элементов следует определять по формуле

        СНиП 2.01.07-85 (с изм. 1 1993)                              (14)

В формулах (13) и (14):

b — толщина стенки гололеда, мм (превышае­мая раз в 5 лет), на элементах кругового сечения диаметром 10 мм, расположен­ных на высоте 10 м над поверхностью зем­ли, принимаемая по табл. 11, а на высоте 200 м и более — по табл. 12. Для других периодов повторяемости толщину стенки гололеда следует принимать по специаль­ным техническим условиям, утвержденным в установленном порядке;

k — коэффициент, учитывающий изменение толщины стенки гололеда по высоте и при­нимаемый по табл. 13;

d — диаметр провода, троса, мм;

m1 — коэффициент, учитывающий изменение толщины стенки гололеда в зависимости от диаметра элементов кругового сечения и определяемый по табл. 14;

m2 — коэффициент, учитывающий отношение площади поверхности элемента, подвер­женной обледенению, к полной площади поверхности элемента и принимаемый равным 0,6;

r — плотность льда, принимаемая равной 0,9 г/см3;

g — ускорение свободного падения, м/с2.

7.3. Коэффициент надежности по нагрузке gt для гололедной нагрузки следует принимать равным 1,3, за исключением случаев, оговорен­ных в других нормативных документах.

7.4. Давление ветра на покрытые гололе­дом элементы следует принимать равным 25 % нормативного значения ветрового давления w0, определяемого согласно п. 6.4.

Примечания: 1. В отдельных районах СССР, где наблюдаются сочетания значительных ско­ростей ветра с большими размерами гололедно-изморозевых отложений, толщину стенки гололеда и его плотность, а также давление ветра следует при­нимать в соответствии с фактическими данными.

2. При определении ветровых нагрузок на эле­менты сооружений, расположенных на высоте бо­лее 100 м над поверхностью земли, диаметр обле­денелых проводов и тросов, установленный с учетом толщины стенки гололеда, приведенной в табл. 12, необходимо умножать на коэффициент, равный 1,5.

Таблица 11

Гололедные районы СССР (принимаются по карте 4 обязательного приложения 5)

I

II

III

IV

V

Толщина стенки гололеда b, мм

Не менее 3

5

10

15

Не менее 20

Таблица 12

Высота над

Толщина стенки гололеда b, мм, для разных районов СССР

поверхностью земли, м

I района гололедности азиатской части СССР

V района гололедности и горных местностей

северной части европейской территории СССР

остальных

200

15

Принимается на осно­вании специальных обследований

Принимается по карте 4, г обязательного приложения 5

35

300

20

То же

То же, по карте 4, д

45

400

25

    „

То же, по карте 4, е

60

Таблица 13

Высота над поверхностью земли, м

5

10

20

30

50

70

100

Коэффициент k

0,8

1,0

1,2

1,4

1,6

1,8

2,0

Таблица 14

Диаметр провода, троса или каната, мм

5

10

20

30

50

70

Коэффициент m1

1,1

1,0

0,9

0,8

0,7

0,6

Примечания (к табл. 11—14): 1. В V районе, горных и малоизученных районах СССР, обозначенных на карте 4 обязательного приложения 5, а также в сильнопересеченных местностях (на вершинах гор и холмов, на перевалах, на высоких насыпях, в закрытых горных долинах, котловинах, глубоких выемках и т.п.) толщину стенки гололеда необходимо определять на основании данных специальных обследований и наблю­дений.

2. Промежуточные значения величин следует определять линейной интерполяцией.

3. Толщину стенки гололеда на подвешенных горизонтальных элементах кругового сечения (тросах, про­водах, канатах) допускается принимать на высоте расположения их приведенного центра тяжести.

4. Для определения гололедной нагрузки на горизонтальные элементы круговой цилиндрической формы диаметром до 70 мм толщину стенки гололеда, приведенную в табл. 12, следует снижать на 10 %.

7.5. Температуру воздуха при гололеде не­зависимо от высоты сооружений следует при­нимать в горных районах с отметкой: более 2000 м — минус 15 °С, от 1000 до 2000 м — минус 10 °С; для остальной территории СССР для сооружений высотой до 100 м — минус 5 °С, более 100 м — минус 10 °С.

Примечание. В районах, где при гололеде наблюдается температура ниже минус 15 °С, ее сле­дует принимать по фактическим данным.

8. ТЕМПЕРАТУРНЫЕ КЛИМАТИЧЕСКИЕ

ВОЗДЕЙСТВИЯ

8.1. В случаях, предусмотренных нормами проектирования конструкций, следует учитывать изменение во времени Dt средней температуры и перепад температуры и по сечению элемента.

8.2. Нормативные значения изменений средних температур по сечению элемента со­ответственно в теплое Dtw и холодное Dtc время года следует определять по формулам:

     СНиП 2.01.07-85 (с изм. 1 1993)                                             (15)

     СНиП 2.01.07-85 (с изм. 1 1993)                             (16)

где tw, tc — нормативные значения средних тем­ператур по сечению элемента в теп­лое и холодное время года. прини­маемые в соответствии с п. 8.3;

t0w, t0c ¾ начальные температуры в теплое и холодное время года, принимаемые в соответствии с п. 8.6.

8.3. Нормативные значения средних темпе­ратур tw и tc и перепадов температур по сече­нию элемента в теплое Jw и холодное Jc время года для однослойных конструкций следует оп­ределять по табл. 15.

Примечание. Для многослойных конструк­ций tw, tc, Jw, Jc определяются расчетом. Конструк­ции, изготовленные из нескольких материалов, близ­ких по теплофизическим параметрам, допускается рассматривать как однослойные.


Таблица 15

Здания и сооружения в стадии эксплуатации

Конструкции зданий

неотапливаемые здания

(без технологических источников тепла)

и открытые сооружения

отапливаемые здания

здания с искусственным климатом

или с постоянными технологическими источниками тепла

Не защищенные от воздействия

tw = tew + q1 + q4

tw = tiw + 0,6(tewtiw) + q2 + q4

солнечной радиации (в том числе

Jw = q5

Jw = 0,8(tewtiw) + q3 + q5

наружные ограждающие)

tc = tec – 0,5q1

tc = tic + 0,6(tectic) – 0,5q2

Jc = 0

Jc = 0,8(tectic) – 0,5q3

Защищенные от воздействия

tw = tew

tw = tiw

солнечной радиации (в том числе

Jw = 0

внутренние)

tc = tec

tc = tic

Jc = 0

_____________

Обозначения, принятые в табл. 15:

tew, tec — средние суточные температуры наружного воздуха соответственно в теплое и холодное вре­мя года, принимаемые в соответствии с п. 8.4;

tiw, tic — температуры внутреннего воздуха помещений соответственно в теплое и холодное время года, принимаемые по ГОСТ 12.1.005—88 или по строительному заданию на основании тех­нологических решений;

q1, q2, q3 — приращения средних по сечению элемента температур и перепада температур от суточных колебаний температуры наружного воздуха, принимаемые по табл. 16;

q4, q5 — приращения средних по сечению элемента температур и перепада температур от солнечной радиации, принимаемые в соответствии с п. 8.5.

Примечания: 1. При наличии исходных данных о температуре конструкций в стадии эксплуатации зданий с постоянными технологическими источниками тепла значения tw, tc, Jw, Jc следует принимать на основе этих данных.

2. Для зданий и сооружений в стадии возведения tw, tc, Jw, Jc определяются как для неотапливаемых зданий в стадии их эксплуатации.


Таблица 16

Конструкции зданий

Приращения температуры q, °С

q1

q2

q3

Металлические

8

6

4

Железобетонные, бетонные, армокаменные и каменные толщиной, см:

до 15

8

6

4

от 15 до 39

6

4

6

св. 40

2

2

4

8.4. Средние суточные температуры наруж­ного воздуха в теплое tew и холодное tec время года следует определять по формулам:

    СНиП 2.01.07-85 (с изм. 1 1993)                                          (17)

       СНиП 2.01.07-85 (с изм. 1 1993)                                              (18)

где tI, tVII — многолетние средние месячные тем­пературы воздуха в январе и июле, принимаемые соответственно по кар­там 5 и б обязательного приложения 5;

DI, DVII — отклонения средних суточных темпе­ратур от средних месячных (DI — при­нимается по карте 7 обязательного приложения 5, DVII = 6 °С).

Примечания: 1. В отапливаемых производ­ственных зданиях на стадии эксплуатации для кон­струкций, защищенных от воздействия солнечной ра­диации, DVII допускается не учитывать.

2. Для горных и малоизученных районов СССР, обозначенных на картах 5—7 обязательного прило­жения 5, tec, tew определяются по формулам:

СНиП 2.01.07-85 (с изм. 1 1993)                                         (19)

СНиП 2.01.07-85 (с изм. 1 1993)                                  (20)

где tI,min, tVII,max   — средние из абсолютных значений соответственно минимальной температуры воздуха в январе и максимальной — в июле;

АI, АVII — средние суточные амплитуды тем­пературы воздуха соответственно в январе и в июле при ясном небе.

tI,min, tVII,max, АI, АVII принимаются по данным Госкомгидромета.

8.5. Приращения q4 и q5, °С, следует опре­делять по формулам:

СНиП 2.01.07-85 (с изм. 1 1993)                                       (21)

СНиП 2.01.07-85 (с изм. 1 1993)                            (22)

где r — коэффициент поглощения солнечной радиации материалом наружной повер­хности конструкции, принимаемый по СНиП II-3-79*;

Smax — максимальное значение суммарной (прямой и рассеянной) солнечной ра­диации, Вт/м2, принимаемое по СНиП 2.01.01-82;

k — коэффициент, принимаемый по табл. 17;

k1 — коэффициент, принимаемый по табл. 18.

Таблица 17

Вид и ориентация поверхности (поверхностей)

Коэффициент k

Горизонтальная

1,0

Вертикальные, ориентиро­ванные на:

юг

1,0

запад

0,9

восток

0,7

Таблица 18

Конструкции зданий

Коэффициент k1

Металлические

0,7

Железобетонные, бетонные, армокаменные и каменные толщиной, см:

до 15

0,6

от 15 до 39

0,4

св. 40

0,3

8.6. Начальную температуру, соответствую­щую замыканию конструкции или ее части в за­конченную систему, в теплое t0w и холодное t0c время года следует определять по формулам:

СНиП 2.01.07-85 (с изм. 1 1993)                                      (23)

СНиП 2.01.07-85 (с изм. 1 1993)                                       (24)

Примечание. При наличии данных о кален­дарном сроке замыкания конструкции, порядке про­изводства работ и др. начальную температуру допус­кается уточнять в соответствии с этими данными.

8.7. Коэффициент надежности по нагрузке gt для температурных климатических воздейст­вий Dt и J следует принимать равным 1,1.

9. ПРОЧИЕ НАГРУЗКИ

В необходимых случаях, предусматриваемых нормативными документами или устанавливае­мых в зависимости от условий возведения и эк­сплуатации сооружений, следует учитывать про­чие нагрузки, не включенные в настоящие нор­мы (специальные технологические нагрузки; влажностные и усадочные воздействия; ветро­вые воздействия, вызывающие аэродинамически неустойчивые колебания типа галопирования, бафтинга).

10. ПРОГИБЫ И ПЕРЕМЕЩЕНИЯ

Нормы настоящего раздела устанавливают предельные прогибы и перемещения несущих и ограждающих конструкций зданий и сооружений при расчете по второй группе предель­ных состояний независимо от применяемых строительных материалов.

Нормы не распространяются на сооруже­ния гидротехнические, транспорта, атомных электростанций, а также опор воздушных ли­ний электропередачи, открытых распредели­тельных устройств и антенных сооружений связи.

ОБЩИЕ УКАЗАНИЯ

10.1. При расчете строительных конструк­ций по прогибам (выгибам) и перемещениям должно быть выполнено условие

СНиП 2.01.07-85 (с изм. 1 1993)                                               (25)

где f — прогиб (выгиб) и перемещение элемен­та конструкции (или конструкции в це­лом), определяемые с учетом факторов, влияющих на их значения, в соответст­вии с пп. 1—3 рекомендуемого прило­жения 6;

fu — предельный прогиб (выгиб) и переме­щение, устанавливаемые настоящими нормами.

Расчет необходимо производить исходя из следующих требований:

а) технологических (обеспечение условий нормальной эксплуа­тации технологического и подъемно-транспортного оборудования, контрольно-измерительных приборов и т.д.);

б) конструктивных (обеспечение целостности примыкающих друг к другу элементов конструк­ций и их стыков, обеспечение заданных уклонов);

в) физиологических (предотвращение вред­ных воздействий и ощущений дискомфорта при колебаниях);

г) эстетико-психологических (обеспечение благоприятных впечат­лений от внешнего вида конструкций, предотвращение ощущения опас­ности).

Каждое из указанных требований должно быть выполнено при расчете независимо от других.

Ограничения колебаний конструкций следу­ет устанавливать в соответствии с норматив­ными документами п. 4 рекомендуемого приложения 6.

10.2. Расчетные ситуации, для которых сле­дует определять прогибы и перемещения, со­ответствующие им нагрузки, а также требова­ния, касающиеся строительного подъема, при­ведены в п. 5 рекомендуемого приложения 6.

10.3. Предельные прогибы элементов кон­струкций покрытий и перекрытий, ограничива­емые исходя из технологических, конструктивных и физиологических требований, следует отсчитывать от изогнутой оси, соответствующей состоянию элемента в момент приложения на­грузки, от которой вычисляется прогиб, а ограничиваемые исходя из эстетико-психологических требований — от прямой, соединяющей опо­ры этих элементов (см. также п. 7 рекомендуе­мого приложения 6).

10.4. Прогибы элементов конструкций не ограничиваются исходя из эстетико-психологических требований, если не ухудшают внешний вид конструкций (например, мембранные пок­рытия, наклонные козырьки, конструкции с про­висающим или приподнятым нижним поясом) или если элементы конструкций скрыты от об­зора. Прогибы не ограничиваются исходя из указанных требований и для конструкций пере­крытий и покрытий над помещениями с непро­должительным пребыванием людей (например, трансформаторных подстанций, чердаков).

Примечание. Для всех типов покрытий целостность кровельного ковра следует обеспечи­вать, как правило, конструктивными мероприятия­ми (например, использованием компенсаторов, со­зданием неразрезности элементов покрытия), а не повышением жесткости несущих элементов.

10.5. Коэффициент надежности по нагруз­ке для всех учитываемых нагрузок и коэффици­ент динамичности для нагрузок от погрузчиков. электрокаров, мостовых и подвесных кранов следует принимать равными единице.

Коэффициенты надежности по ответствен­ности необходимо принимать в соответствии с обязательным приложением 7.

10.6. Для элементов конструкций зданий и сооружений, предельные прогибы и перемеще­ния которых не оговорены настоящим и други­ми нормативными документами, вертикальные и горизонтальные прогибы и перемещения от постоянных, длительных и кратковременных нагрузок не должны превышать 1/150 пролета или 1/75 вылета консоли.

ВЕРТИКАЛЬНЫЕ ПРЕДЕЛЬНЫЕ ПРОГИБЫ

ЭЛЕМЕНТОВ КОНСТРУКЦИЙ

10.7. Вертикальные предельные прогибы элементов конструкций и нагрузки, от которых следует определять прогибы, приведены в табл. 19. Требования к зазорам между смеж­ными элементами приведены в п. б рекоменду­емого приложения 6.


Таблица 19

Элементы конструкций

Предъявляемые

требования

Вертикальные предельные

прогибы fu

Нагрузки для определения

вертикальных прогибов

1. Балки крановых путей под мос­товые и подвесные краны, управля­емые:

с пола, в том числе тельферы (тали)

Технологические

l/250

От одного крана

из кабины при группах режимов работы (по ГОСТ 25546—82):

1К-6К

Физиологические

и технологические

l/400

То же

l/500

«

l/600

«

2. Балки, фермы, ригели, прогоны, плиты, настилы (включая попереч­ные ребра плит и настилов):

а) покрытий и перекрытий, откры­тых для обзора, при пролете l, м:

Эстетико-психологические

Постоянные и времен­ные длительные

l £ 1

l/120

l = 3

l/150

l = 6

l/200

l = 24 (12)

l/250

l ³ 36 (24)

l/300

б) покрытий и перекрытий при наличии перегородок под ними

Конструктивные

Принимаются в соот­ветствии с п. 6 реко­мендуемого прило­жения 6

Приводящие к умень­шению зазора между несущими элементами конструкций и перегородками, расположен­ными под элементами

в) покрытий и перекрытий при наличии на них элементов, под­верженных растрескиванию (стя­жек, полов, перегородок)

«

l/150

Действующие после выполнения перегоро­док, полов, стяжек

г) покрытий и перекрытий при на­личии тельферов (талей), под­весных кранов, управляемых:

с пола

Технологические

l/300 или а/150 (меньшее из двух)

Временные с учетом нагрузки от одного крана или тельфера (тали) на одном пути

из кабины

Физиологические

l/400 или а/200 (меньшее из двух)

От одного крана или тельфера (тали) на од­ном пути

д) перекрытий, подверженных действию:

перемещаемых грузов, матери­алов, узлов и элементов обору­дования и других подвижных на­грузок (в том числе при безрель­совом напольном транспорте)

Физиологические

и технологические

l/350

0,7 полных норматив­ных значений времен­ных нагрузок или на­грузки от одного пог­рузчика (более небла­гоприятное из двух)

нагрузок от рельсового тран­спорта:

узкоколейного

l/400

От одного состава ва­гонов (или одной напольной машины) на одном пути

ширококолейного

l/500

То же

3. Элементы лестниц (марши, пло­щадки, косоуры), балконов, лоджий

Эстетико-психологические

Те же, что в поз. 2, а

Физиологические

Определяются в соответствии с п. 10.10

4. Плиты перекрытий, лестничные марши и площадки, прогибу кото­рых не препятствуют смежные эле­менты

«

0,7 мм

Сосредоточенная на­грузка 1 кН (100 кгс) в середине пролета

5. Перемычки и навесные стеновые панели над оконными

и дверными проемами (ригели и прогоны остек­ления)

Конструктивные

l/200

Приводящие к умень­шению зазора между несущими элементами и оконным или двер­ным заполнением, рас­положенным под эле­ментами

Эстетико-психологические

Те же, что в поз. 2, а

_____________

Обозначения, принятые в табл. 19:

l — расчетный пролет элемента конструкции;

а — шаг балок или ферм, к которым крепятся подвесные крановые пути.

Примечания: 1. Для консоли вместо l следует принимать удвоенный ее вылет.

2. Для промежуточных значений l в поз. 2, а предельные прогибы следует определять линейной интерполяцией, учитывая требования п. 7 рекомендуемого приложения б.

3. В поз. 2, а цифры, указанные в скобках, следует принимать при высоте помещений до 6 м включительно.

4. Особенности вычисления прогибов по поз. 2, г указаны в п. 8 рекомендуемого приложения 6.

5. При ограничении прогибов эстетико-психологическими требованиями допускается пролет l принимать равным расстоянию между внутренними поверхностями несущих стен (или колонн).


10.8. Расстояние (зазор) от верхней точки тележки мостового крана до нижней точки про­гнутых несущих конструкций покрытий (или предметов, прикрепленных к ним) должно быть не менее 100 мм.

10.9. Прогибы элементов покрытий долж­ны быть такими, чтобы, несмотря на их нали­чие, был обеспечен уклон кровли не менее 1/200 в одном из направлений (кроме случаев, оговоренных в других нормативных документах).

10.10. Предельные прогибы элементов пе­рекрытый (балок, ригелей, плит), лестниц, бал­конов, лоджий, помещений жилых и обществен­ных зданий, а также бытовых помещений произ­водственных зданий исходя из физиологических требований следует определять по формуле

        СНиП 2.01.07-85 (с изм. 1 1993)                                    (26)

где g — ускорение свободного падения;

р — нормативное значение нагрузки от лю­дей, возбуждающих колебания, прини­маемое по табл. 20;

р1 пониженное нормативное значение на­грузки на перекрытия, принимаемое по табл. 3 и 20;

q — нормативное значение нагрузки от веса рассчитываемого элемента и опираю­щихся на него конструкций;

п — частота приложения нагрузки при ходь­бе человека, принимаемая по табл. 20;

b — коэффициент, принимаемый по табл. 20.

Таблица 20

Помещения, принимаемые

по табл. 3

p, кПа (кгс/м2)

p1, кПа (кгс/м2)

n, Гц

b

Поз. 1, 2, кроме классных и бы­товых;

поз. 3, 4,а, 9,б, 10,б

0,25 (25)

Принимается по табл. 3

1,5

СНиП 2.01.07-85 (с изм. 1 1993)

Поз. 2 — классные и бытовые;

поз. 4, б–г, кроме танцевальных;

поз. 9,а, 10,а, 12, 13

0,5 (50)

То же

1,5

СНиП 2.01.07-85 (с изм. 1 1993)

Поз. 4 — танцевальные;

поз. 6, 7

1,5 (150)

0,2 (20)

2,0

50

_____________

Обозначения, принятые в табл. 20:

Q — вес одного человека, принимаемый равным 0,8 кН (80 кгс);

a — коэффициент, принимаемый равным 1,0 для элементов, рассчитываемых по балочной схеме, 0,5 — а остальных случаях (например, при опирании плит по трем или четырем сторонам);

а — шаг балок, ригелей, ширина плит (настилов), м;

l — расчетный пролет элемента конструкции, м.

Прогибы следует определять от суммы на­грузок yА1p + р1 + q, где yA1 — коэффициент, определяемый по формуле (1).

ГОРИЗОНТАЛЬНЫЕ ПРЕДЕЛЬНЫЕ ПРОГИБЫ

КОЛОНН И ТОРМОЗНЫХ КОНСТРУКЦИЙ

ОТ КРАНОВЫХ НАГРУЗОК

10.11. Горизонтальные предельные проги­бы колонн зданий, оборудованных мостовыми кранами, крановых эстакад, а также балок кра­новых путей и тормозных конструкций (балок или ферм), следует принимать по табл. 21, но не менее 6 мм.

Прогибы следует проверять на отметке го­ловки крановых рельсов от сил торможения те­лежки одного крана, направленных поперек кранового пути, без учета крена фундаментов.

Таблица 21

Предельные прогибы fu

Группы

колонн

балок крановых

режимов работы кранов

зданий и кры­тых крановых эстакад

открытых

крановых эстакад

путей и тормозных конструкций, зданий

и крано­вых эстакад

(кры­тых и открытых)

1К ¾ 3К

h/500

h/1500

l/500

4К — 6К

h/1000

h/2000

l/1000

7К ¾ 8К

h/2000

h/2500

l/2000

_____________

Обозначения, принятые в табл. 21:

h — высота от верха фундамента до головки кранового рельса (для одноэтажных зда­ний и крытых и открытых крановых эста­кад) или расстояние от оси ригеля пере­крытия до головки кранового рельса (для верхних этажей многоэтажных зданий);

l— расчетный пролет элемента конструкции (балки).

10.12. Горизонтальные предельные сбли­жения крановых путей открытых эстакад от го­ризонтальных и внецентренно приложенных вертикальных нагрузок от одного крана (без учета крена фундаментов), ограничиваемые исходя из технологических требований, следует принимать равными 20 мм.

ГОРИЗОНТАЛЬНЫЕ ПРЕДЕЛЬНЫЕ ПЕРЕМЕЩЕНИЯ

И ПРОГИБЫ КАРКАСНЫХ ЗДАНИЙ,

ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ

И ОПОР КОНВЕЙЕРНЫХ ГАЛЕРЕЙ ОТ ВЕТРОВОЙ

НАГРУЗКИ, КРЕНА ФУНДАМЕНТОВ И ТЕМПЕРА­ТУРНЫХ

КЛИМАТИЧЕСКИХ ВОЗДЕЙСТВИЙ

10.13. Горизонтальные предельные пере­мещения каркасных зданий, ограничиваемые ис­ходя из конструктивных требований (обеспече­ние целостности заполнения каркаса стенами, перегородками, оконными и дверными элемен­тами), приведены в табл. 22. Указания по опре­делению перемещении приведены в п. 9 реко­мендуемого приложения 6.

10.14. Горизонтальные перемещения кар­касных зданий следует определять, как прави­ло, с учетом крена (поворота) фундаментов. При этом нагрузки от веса оборудования, мебели, людей, складируемых материалов и изделий следует учитывать только при сплошном равномерном загружении всех перекрытий много­этажных зданий этими нагрузками (с учетом их снижения а зависимости от числа этажей), за исключением случаев, при которых по услови­ям нормальной эксплуатации предусматрива­ется иное загружение.

Крен фундаментов следует определять с учетом ветровой нагрузки, принимаемой в раз­мере 30 % нормативного значения.

Для зданий высотой до 40 м (и опор кон­вейерных галерей любой высоты), расположен­ных в ветровых районах I—IV, крен фундамен­тов, вызываемый ветровой нагрузкой, допуска­ется не учитывать.

Таблица 22

Здания, стены и перегородки

Крепление стен

и перегородок к карка­су здания

Предельные

пере­мещения fu

1. Многоэтажные здания

Любое

h/500

2. Один этаж многоэтаж­ных зданий:

Податливое

hs/300

а) стены и перегород­ки из кирпича, гипсобе­тона, железобетонных панелей

Жесткое

hs/500

б) стены, облицован­ные естественным кам­нем, из керамических блоков, из стекла (вит­ражи)

«

hs/700

3. Одноэтажные здания (с самонесущими стенами) высотой этажа hs, м:

hs £ 6

Податли­вое

hs/150

hs = 15

hs/200

hs ³ 30

hs/300

_____________

Обозначения, принятые в табл. 22:

h — высота многоэтажных зданий, равная рас­стоянию от верха фундамента до оси ри­геля покрытия;

hs — высота этажа в одноэтажных зданиях, рав­ная расстоянию от верха фундамента до низа стропильных конструкций; в многоэтажных зданиях: для нижнего этажа — равная рас­стоянию от верха фундамента до оси ригеля перекрытия; для остальных этажей — равная расстоянию между осями смежных ригелей.

Примечания: 1. Для промежуточных значений hs (по поз. 3) горизонтальные предельные перемеще­ния следует определять линейной интерполяцией.

2. Для верхних этажей многоэтажных зданий, проектируемых с использованием элементов покрытий одноэтажных зданий, горизонтальные предельные перемещения следует принимать такими же, как для одноэтажных зданий. При этом высота верхнего этажа hs принимается от оси ригеля междуэтажного пере­крытая до низа стропильных конструкций.

3. К податливым креплениям относятся крепле­ния стен или перегородок к каркасу, не препят­ствующие смещению каркаса (без передачи на сте­ны или перегородки усилий, способных вызвать повреждения конструктивных элементов); к жест­ким — крепления, препятствующие взаимным сме­щениям каркаса, стен или перегородок.

4. Для одноэтажных зданий с навесными сте­нами (а также при отсутствии жесткого диска покрытия) и многоэтажных этажерок предельные перемещения допускается увеличивать на 30 % (но принимать не более hs/150).

10.15. Горизонтальные перемещения бес­каркасных зданий от ветровых нагрузок не ог­раничиваются, если их стены, перегородки и соединяющие элементы рассчитаны на про­чность и трещиностойкость.

10.16. Горизонтальные предельные проги­бы стоек и ригелей фахверка, а также навесных стеновых панелей от ветровой нагрузки, огра­ничиваемые исходя из конструктивных требо­ваний, следует принимать равными l/200, где l ¾ расчетный пролет стоек или панелей.

10.17. Горизонтальные предельные проги­бы опор конвейерных галерей от ветровых на­грузок, ограничиваемые исходя из технологических требований, следует принимать равны­ми h/250, где h — высота опор от верха фунда­мента до низа ферм или балок.

10.18. Горизонтальные предельные проги­бы колонн (стоек) каркасных зданий от темпе­ратурных климатических и усадочных воздей­ствии следует принимать равными:

hs/150 — при стенах и перегородках из кир­пича, гипсобетона, железобетона и навесных па­нелей,

hs/200 — при стенах, облицованных естес­твенным камнем, из керамических блоков, из стекла (витражи), где hs — высота этажа, а для одноэтажных зданий с мостовыми кранами — высота от верха фундамента до низа балок кра­нового пути.

При этом температурные воздействия сле­дует принимать без учета суточных колебаний температур наружного воздуха и перепада температур от солнечной радиации.

При определении горизонтальных прогибов от температурных климатических и усадочных воздействий их значения не следует суммиро­вать с прогибами от ветровых нагрузок и от крена фундаментов.

ПРЕДЕЛЬНЫЕ ВЫГИБЫ ЭЛЕМЕНТОВ

МЕЖДУЭТАЖНЫХ ПЕРЕКРЫТИЙ

ОТ УСИЛИЙ ПРЕДВАРИТЕЛЬНОГО ОБЖАТИЯ

10.19. Предельные выгибы fu элементов междуэтажных перекрытий, ограничиваемые ис­ходя из конструктивных требований, следует принимать равными 15 мм при l £ 3 м и 40 мм — при l ³ 12 м (для промежуточных зна­чений l предельные выгибы следует определять линейной интерполяцией).

Выгибы f следует определять от усилий предварительного обжатия, собственного веса элементов перекрытий и веса пола.

ПРИЛОЖЕНИЕ 1

Справочное

МОСТОВЫЕ И ПОДВЕСНЫЕ КРАНЫ

РАЗНЫХ ГРУПП РЕЖИМОВ РАБОТЫ

(ПРИМЕРНЫЙ ПЕРЕЧЕНЬ)

Краны

Группы режимов работы

Условия использования

Ручные всех видов

С приводными подвесными талями, в том числе с навесными захватами

С лебедочными грузовыми тележками, в том числе с навесными захватами

1К — 3К

Любые

Ремонтные и перегрузочные работы огра­ниченной интенсивности

Машинные залы электростанций, монтажные работы, перегрузочные работы ограниченной интенсивности

С лебедочными грузовыми тележками, в том числе с навесными захватами

С грейферами двухканатного типа, магнит­но-грейферные

Магнитные

4К — 6К

Перегрузочные работы средней интенсив­ности, технологические работы в механи­ческих цехах, склады готовых изделий предприятий строительных материалов, склады металлосбыта

Смешанные склады, работа с разнообраз­ными грузами

Склады полуфабрикатов, работа с разно­образными грузами

Закалочные, ковочные, штыревые, литейные

С грейферами двухканатного типа, магнитно-грейферные

С лебедочными грузовыми тележками, в том числе с навесными захватами

Цехи металлургических предприятий

Склады насыпных грузов и металлолома с однородными грузами (при работе в одну или две смены)

Технологические краны при круглосуточной работе

Траверсные, мульдогрейферные, мульдозавалочные, для раздевания слитков, копро­вые, ваграночные, колодцевые

Магнитные

С грейферами двухканатного типа, магнит­но-грейферные

Цехи металлургических предприятий

Цехи и склады металлургических предприя­тий, крупные металлобазы с однородными грузами

Склады насыпных грузов и металлолома с однородными грузами (при круглосуточной работе)

ПРИЛОЖЕНИЕ 2

Обязательное

НАГРУЗКА ОТ УДАРА КРАНА

О ТУПИКОВЫЙ УПОР

Нормативное значение горизонтальной на­грузки F, кН, направленной вдоль кранового пути и вызываемой ударом крана о тупиковый упор, следует определять по формуле

          СНиП 2.01.07-85 (с изм. 1 1993)

где v — скорость передвижения крана в момент удара, принимаемая равной половине номинальной, м/с;

f — возможная наибольшая осадка буфера, принимаемая равной 0,1 м для кранов с гибким подвесом груза грузоподъ­емностью не более 50 т групп режимов работы 1К—7К и 0,2 м — в остальных случаях;

m — приведенная масса крана, определяе­мая по формуле

СНиП 2.01.07-85 (с изм. 1 1993)

здесь mb — масса моста крана, т;

тc — масса тележки, т;

тq — грузоподъемность крана, т;

k — коэффициент; k = 0 — для кранов с гибким подвесом; k = 1 — для кра­нов с жестким подвесом груза;

l — пролет крана, м;

l1 — приближение тележки, м.

Расчетное значение рассматриваемой на­грузки с учетом коэффициента надежности по нагрузке gt (см. п. 4.8) принимается не более предельных значений, указанных в следующей таблице:

Краны

Предельные значения нагрузок F, кН (тс)

Подвесные (ручные и электрические) и мостовые ручные

10 (1)

Электрические мостовые:

общего назначения групп ре­жимов работы 1К—3К

50 (5)

общего назначения и специ­альные групп режимов рабо­ты 4К—7К, а также литейные

150 (15)

специальные группы режима работы 8К с подвесом груза:

гибким

250 (25)

жестким

500 (50)

ПРИЛОЖЕНИЕ 3*

Обязательное

СХЕМЫ СНЕГОВЫХ НАГРУЗОК

И КОЭФФИЦИЕНТЫ m

Номер схемы

Профили покрытий и схемы снеговых нагрузок

Коэффициент m и область

применения схем

1

Здания с односкатными и двускат­ными покрытиями

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

m = 1 при a £ 25°;

m = 0   «    a ³ 60°.

Варианты 2 и 3 следует учитывать для зданий с двускат­ными покрытиями (профиль б), при этом вариант 2 — при 20° £ a £ 30°; вариант 3 — при 10° £ a £  30° только при наличии ходовых мостиков или аэрационных устройств по коньку покрытия

2

Здания со сводчатыми и близкими к ним по очертанию покрытиями

СНиП 2.01.07-85 (с изм. 1 1993)

m1 = cos 1,8a; m2 = 2,4 sin 1,4a, где a — уклон покрытия, град

2’

Покрытия в виде стрельчатых арок

СНиП 2.01.07-85 (с изм. 1 1993)

При b ³ 15° необходимо использовать схему 1, б, прини­мая l = l’, при b 15° — схему 2

3

Здания с продольными фонарями закрытыми сверху

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

                 СНиП 2.01.07-85 (с изм. 1 1993)но не более:

4,0 — для ферм и балок при нормативном значении веса покрытия 1,5 кПа и менее;

2,5 — для ферм и балок при нормативном значении веса покрытия свыше 1,5 кПа;

2,0 ¾ для железобетонных плит пролетом свыше 6 м и менее и для стального профилированного настила;

2,5 — для железобетонных плит пролетом свыше 6 м, а также для прогонов независимо от пролета;

bl = hl, но не более b.

При определении нагрузки у торца фонаря для зоны B значение коэффициента m в обоих вариантах следует при­нимать равным 1,0

Примечания: 1. Схемы вариантов 1, 2 следует также применять для двускатных и сводчатых покрытий двух-трехпролетных зданий с фонарями в середине зданий.

2. Влияние ветроотбойных щитов на распределение снего­вой нагрузки возле фонарей не учитывать.

3. Для плоских скатов при b 48 м следует учитывать мес­тную повышенную нагрузку у фонаря, как у перепадов (см. схе­му 8)

3’

Здания с продольными фонарями, открытыми сверху

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

Значения b(b1, b2) и m следует определять в соответствии с указаниями к схеме 8; пролет l принимается равным расстоянию между верхними кромками фонарей

4

Шедовые покрытия

СНиП 2.01.07-85 (с изм. 1 1993)

Схемы следует применять для шедовых покрытий, в том числе с наклонным остеклением и сводчатым очертанием кровли

5

Двух- и многопролетные здания с двускатными покрытиями

СНиП 2.01.07-85 (с изм. 1 1993)

Вариант 2 следует учитывать при a ³ 15°

6

Двух- и многопролетные здания со сводчатыми и близкими к ним по очертанию покрытиями

СНиП 2.01.07-85 (с изм. 1 1993)

Вариант 2 следует учитывать при  СНиП 2.01.07-85 (с изм. 1 1993)

Для железобетонных плит покрытий значения коэффици­ентов m следует принимать не более 1,4

7

Двух- и многопролетные здания с двускатными и сводчатыми покры­тиями с продольным фонарем

СНиП 2.01.07-85 (с изм. 1 1993)

Коэффициент m следует принимать для пролетов с фона­рем в соответствии с вариантами 1 и 2 схемы 3, для про­летов без фонаря — с вариантами 1 и 2 схем 5 и 6.

Для плоских двускатных (a 15) и сводчатых СНиП 2.01.07-85 (с изм. 1 1993) покрытий при l’ 48 м следует учитывать местную повы­шенную нагрузку, как у перепадов (см. схему 8)

8

Здания с перепадом высоты

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

Снеговую нагрузку на верхнее покрытие следует прини­мать в соответствии со схемами 1—7, а на нижнее — в двух вариантах: по схемам 1—7 и схеме 8 (для зданий — профиль «а», для навесов — профиль «б»).

Коэффициент m следует принимать равным:

СНиП 2.01.07-85 (с изм. 1 1993)

где h — высота перепада, м, отсчитываемая от карниза верхнего покрытия до кровли нижнего и при значении бо­лее 8 м принимаемая при определении m равной 8 м;

l’1; l’2 — длины участков верхнего (l’1) и нижнего (l’2) покрытия, с которых переносится снег в зону перепада высот, м; их следует принимать:

для покрытия без продольных фонарей или с попереч­ными фонарями —

СНиП 2.01.07-85 (с изм. 1 1993)

для покрытия .с продольными фонарями —

СНиП 2.01.07-85 (с изм. 1 1993)

(при этом l’1 и l’2 следует принимать не менее 0).

т1; m2 — доли снега, переносимого ветром к перепаду высот; их значения для верхнего (т1) и нижнего (m2) пок­рытий следует принимать в зависимости от их профиля:

0,4 — для плоского покрытия с a £ 20°, сводчатого с f/l £ 1/8;

0,3 — для плоского покрытия с a 20°, сводчатого с f/l 1/8 и покрытий с поперечными фонарями.

Для пониженных покрытий шириной а 21 м значение т2 следует принимать:

 т2 = 0,5 k1 k2 k3, но не менее 0,1, где СНиП 2.01.07-85 (с изм. 1 1993)   СНиП 2.01.07-85 (с изм. 1 1993) (при обратном уклоне, показанном на чертеже пунктиром, k2 = 1 ); СНиП 2.01.07-85 (с изм. 1 1993) но не менее 0,3 (а — в м; b, j — в град).

Длину зоны повышенных снегоотложений b следует при­нимать равной:

при СНиП 2.01.07-85 (с изм. 1 1993)   b = 2h, но не более 16 м;

при СНиП 2.01.07-85 (с изм. 1 1993) но не более 5h и не более 16 м.

Коэффициенты m, принимаемые для расчетов (показан­ные на схемах для двух вариантов), не должны превышать:

СНиП 2.01.07-85 (с изм. 1 1993) (где h — в м; s0 — в кПа);

4 — если нижнее покрытие является покрытием здания;

6 — если нижнее покрытие является навесом. Коэффициент m1 следует принимать:

m1 = 1 – 2m2.

Примечания: 1. При d1 (d2) 12 м значение m для участка перепада длиной d1 (d2) следует определять без учета влияния фонарей на повышенном (пониженном) покрытии.

2. Если пропеты верхнего (нижнего) покрытия имеют разный про­филь, то при определении m необходимо принимать соответствую­щее значение т1 (т2) для каждого пропета в пределах l’1 (l’2).

3. Местную нагрузку у перепала не следует учитывать, если высота перепада, м, между двумя смежными покрытиями менее СНиП 2.01.07-85 (с изм. 1 1993)(где s0 — в кПа)

9

Здания с двумя перепадами высоты

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

Снеговую нагрузку на верхние и нижние покрытия следует принимать по схеме 8. Значения m1, b1, m2, b2 следует оп­ределять для каждого перепада независимо, принимая:

т1 и т2 в схеме 9 (при определении нагрузок возле перепадов h1 и h2) соответствующими т1 в схеме 8 и m3 (доля снега, переносимого ветром по пониженному покрытию) соответствующим т2 в схеме 8. При этом:

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

10

Покрытие с парапетами

СНиП 2.01.07-85 (с изм. 1 1993)

Схему следует применять при

СНиП 2.01.07-85 (с изм. 1 1993) (h — в м; s0 — в кПа);

СНиП 2.01.07-85 (с изм. 1 1993) но не более 3

11

Участки покрытий, примыкающие к возвышающимся над кровлей  вентиляционным шахтам и другим надстройкам

СНиП 2.01.07-85 (с изм. 1 1993)

Схема относится к участкам с надстройками с диагональю основания не более 15 м.

В зависимости от рассчитываемой конструкции (плит пок­рытия, подстропильных и стропильных конструкций) необ­ходимо учитывать самое неблагоприятное положение зоны повышенной нагрузки (при произвольном угле b).

Коэффициент m, постоянный в пределах указанной зоны, следует принимать равным:

1,0 при d £ 1,5 м;

СНиП 2.01.07-85 (с изм. 1 1993)  «   d   1,5 м,

но не менее 1,0 и не более:

1,5 при 1,5 d £  5 м;

2,0   «      5 d £ 10 м;

2,5   «    10 d £   5 м;

b1 = 2h, но не более 2d

12

Висячие покрытия цилиндрической формы

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)


ПРИЛОЖЕНИЕ 4

Обязательное

СХЕМЫ ВЕТРОВЫХ НАГРУЗОК И АЭРОДИНАМИЧЕСКИЕ КОЭФФИЦИЕНТЫ С

Номер схемы

Схемы зданий, сооружений, элементов

конструкций и ветровых нагрузок

Определение аэродинамических коэффициентов с

Примечания

1

Отдельно стоящие плоские сплошные конструкции.

Вертикальные и отклоняющиеся от вер­тикальных не более чем на 15° поверх­ности:

наветренные

подветренные

се = +0,8

се = –0,6

¾

2

Здании с двускатными покрытиями

Коэффициент

a, град

Значения се1, се2 при СНиП 2.01.07-85 (с изм. 1 1993)равном

0

0,5

1

³ 2

СНиП 2.01.07-85 (с изм. 1 1993)

се1

0

20

40

60

0

+0,2

+0,4

+0,8

–0,6

–0,4

+0,3

+0,8

–0,7

–0,7

–0,2

+0,8

–0,8

–0,8

–0,4

+0,8

1. При ветре, перпендикулярном торцу зданий, для всей поверхности покрытия се = –0,7.

Се2

£ 60

–0,4

–0,4

–0,5

–0,8

2. При определении коэффициента v в

 соответствии с п. 6.9 h = h1 + 0,2 ltga

СНиП 2.01.07-85 (с изм. 1 1993)

Значения се3 при  СНиП 2.01.07-85 (с изм. 1 1993)равном

£ 0,5

1

³ 2

СНиП 2.01.07-85 (с изм. 1 1993)

£ 1

³ 2

–0,4

–0,5

–0,5

–0,6

–0,6

–0,6

3

Здания со сводчатыми и близкими к ним по очертанию

покрытиями

Коэффициент

СНиП 2.01.07-85 (с изм. 1 1993)

Значения се1, се2 при СНиП 2.01.07-85 (с изм. 1 1993), равном

0,1

0,2

0,3

0,4

0,5

СНиП 2.01.07-85 (с изм. 1 1993)

се1

0

0,2

³ 1

+0,1

–0,2

–0,8

+0,2

–0,1

–0,7

+0,4

+0,2

–0,3

+0,6

+0,5

+0,3

+0,7

+0,7

+0,7

1. См. примеч. 1 к схеме 2.

2. При определении коэффициента v в соответствии с п. 6.9 h = h1 + 0,7f

се2

Произвольное

–0,8

–0,9

–1

–1,1

–1,2

Значение се3 принимается по схеме 2

4

Здания с продольным фонарем

СНиП 2.01.07-85 (с изм. 1 1993)

Коэффициенты се1 , се2 и се3 следует определять в соответст­вии с указаниями к схеме 2

1. При расчете поперечных рам зданий с фонарем и ветроотбойными щитами значение сум­марного коэффициента лобово­го сопротивления системы «фо­нарь—щиты» принимается рав­ным 1,4.

2. При определении коэффициен­та v в соответствии с п. 6.9 h = h1

5

Здания с продольными фонарями

СНиП 2.01.07-85 (с изм. 1 1993)

Для покрытия здания на участке АВ коэффициенты се следует принимать по схеме 4.

Для фонарей участка ВС при l £ 2 сх = 0,2; при 2 £ l £ 8 для каждого фонаря сх = 0,1l; при l 8 сх = 0,8, здесь СНиП 2.01.07-85 (с изм. 1 1993)

Для остальных участков покрытия се = –0,5

1. Для наветренной, подветрен­ной и боковых стен зданий ко­эффициенты давления следует определять в соответствии с указаниями к схеме 2.

2. При определении коэффициен­та v в соответствии с п. 6.9 h = h1

6

Здания с продольными фонарями раз личной высоты

СНиП 2.01.07-85 (с изм. 1 1993)

Коэффициенты се1, с’’е1 и се2 следует определять в соответ­ствии с указаниями к схеме 2, где при определении се1 за h1 необходимо принимать высоту наветренной стены здания.

Для участка АВ се следует определять так же, как для участка ВС схемы 5, где за h1 ¾  h2 необходимо принимать высоту фона­ря

См. примеч. 1 и 2 к схеме 5

7

Здания с шедовыми покрытиями

СНиП 2.01.07-85 (с изм. 1 1993)

Для участка АВ се следует определять в соответствии с указа­ниями к схеме 2.

Для участка ВС се = –0,5

1. Силу трения необходимо учитывать при произвольном направлении ветра, при этом сt = 0,04.

2. См. примеч. 1 и 2 к схеме 5

8

Здания с зенитными фонарями

СНиП 2.01.07-85 (с изм. 1 1993)

Для наветренного фонаря коэффициент се следует определять в соответствии с указаниями к схеме 2, для остальной части покрытия — как для участка ВС схемы 5

См. примеч. 1 и 2 к схеме 5

9

Здания, постоянно открытые с одной сто­роны



СНиП 2.01.07-85 (с изм. 1 1993)

При m £ 5 % сi1 = сi2 = ± 0,2; при m ³ 30 % сi1 следует принимать равным се3, определенному в соответствии с указа­ниями к схеме 2; сi2 = +0,8

1. Коэффициенты се на внеш­ней поверхности следует прини­мать в соответствии с указани­ями к схеме 2.

2. Проницаемость ограждения m следует определять как отноше­ние суммарной площади имею­щихся в нем проемов к полной площади ограждения. Для гер­метичного здания следует при­нимать ci = 0. В зданиях, ука­занных в п. 6.1, в, нормативное значение внутреннего давления на легкие перегородки (при их поверхностной плотности менее 100 кг/м2) следует принимать равным 0,2w0, но не менее 0,1 кПа (10 кгс/м2).

3. Для каждой стены здания знак «плюс» или «минус» для коэф­фициента ci1 при m £ 5 % следу­ет определять исходя из усло­вия реализации наиболее не­благоприятного варианта нагружения

10

Уступы зданий при a 15°

СНиП 2.01.07-85 (с изм. 1 1993)

Для участка CD се = 0,7. Дли участка ВС се следует определяй линейной интерполяцией значений, принимаемых в точках В и С. Коэффициенты се1 и се3 на участке АВ следует принимать в со­ответствии с указаниями к схеме 2 (где b и l —размеры в плане всего здания).

Для вертикальных поверхностей коэффициент се необходимо определять в соответствии с указаниями к схемам 1 и 2

¾

11

Навесы

Тип

a, град

Значения коэфицинтов

схемы

се1

се2

се3

се4

СНиП 2.01.07-85 (с изм. 1 1993)

I

II

III

IV

10

20

30

10

20

30

10

20

30

10

20

30

+0,5

+1,1

+2,1

0

+1,5

+2

+1,4

+1,8

+2,2

+1,3

+1,4

+1,6

–1,3

0

+0,9

–1,1

+0,5

+0,8

+0,4

+0,5

+0,6

+0,2

+0,3

+0,4

–1,1

0

+0,6

–1,5

0

+0,4

¾

¾

¾

¾

¾

¾

0

–0,4

0

0

0

+0,4

¾

¾

¾

¾

¾

¾

1. Коэффициенты се1, се2, се3, се4 следует относить к сумме давлений на верхнюю и нижнюю поверхности навесов.

Для отрицательных значений се1, се2, се3, се4 направление давления на схемах следует изменять на противоположное

2. Для навесов с волнистыми покрытиями ct = 0,04

12 а

Сфера

b, град

0

15

30

45

60

75

90

се

+1,0

+0,8

+0,4

–0,2

–0,8

–1,2

–1,25

Продолжение

b, град

105

120

135

150

175

180

1. Коэффициенты се приведены при

се

–1,0

–0,6

–0,2

+0,2

+0,3

+0,4

Re 4 · 105.

СНиП 2.01.07-85 (с изм. 1 1993)

                                   cx = 1,3 при                Rе 105;

                                   cx = 0,6   «    2 · 105 £ Rе £ 3 · 105;

                                   cx =0,2   «    4 · 105 Rе.

где Rе — число Рейнольдса;

СНиП 2.01.07-85 (с изм. 1 1993)

d — диаметр сферы, м;

w0 определяется в соответствии с п. 6.4, Па;

k (z) определяется в соответствии с п. 6.5;

z — расстояние, м, от поверхности земли до центра сферы;

gt — определяется в соответствии с п. 6.11

2. При определении коэффициента v в соответствии с п. 6.9 следует принимать b = h = 0,7d

12 б

Сооружения с круговой цилиндрической поверхностью

се1 = k1 cb

где k1 = 1 при сb 0;

СНиП 2.01.07-85 (с изм. 1 1993)

0,2

0,5

1

2

5

10

25

k1 при

сb 0

0,8

0,9

0,95

1,0

1,1

1,15

1,2

СНиП 2.01.07-85 (с изм. 1 1993)

сb необходимо принимать при Re 4 · 105 по графику:

СНиП 2.01.07-85 (с изм. 1 1993)

1. Re следует определять по формуле к схеме 12 а, прини­мая z = h1.

2. При определении коэффици­ента v в соответствии с п. 6.9 следует принимать:

b = 0,7d;

h = h1 + 0,7f.

3. Коэффициент сi следует учи­тывать при опущенном покры­тии («плавающая кровля»), а также при отсутствии его

Покрытие

Значение се2 при СНиП 2.01.07-85 (с изм. 1 1993), равном

1/6

1/3

³ 1

СНиП 2.01.07-85 (с изм. 1 1993)

Плоское, коническое при a £ 5°, сферическое при СНиП 2.01.07-85 (с изм. 1 1993) £ 0,1

–0,5

–0,6

–0,8

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

1

2

³ 5

ci

–0,5

–0,55

–0,7

–0,8

–0,9

–1,05

13

Призматические сооружения

cx = kcx¥;  cy = kcy¥.

Таблица 1

le

5

10

20

35

50

100

¥

k

0,6

0,65

0,75

0,85

0,9

0,95

1

1. Для стен с лоджиями при ветре,

le необходимо определять по табл. 2.

Таблица 2

параллельном этим стенам, ct = 0,1; для волнистых покры­тий ct = 0,04.

2. Для прямоугольных в плане зданий

СНиП 2.01.07-85 (с изм. 1 1993)

le = l

le = 2l

при СНиП 2.01.07-85 (с изм. 1 1993) = 0, 1 – 0,5 и b = 40° – 50°

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

су¥ = 0,75; равно­действующая ветровой нагруз­ки приложена в точке 0, при этом эксцентриситет е = 0,15b.

3. Не следует определять по формуле к схеме 12 а, прини­мая z = h1, d —  диаметр опи­санной окружности.

4. При определении коэффици­ента v в соответствии с п. 6.9 h — высота сооружения, b — размер в плане по оси у

В табл. 2 СНиП 2.01.07-85 (с изм. 1 1993) где l, b — соответственно максимальный и минимальный размеры сооружения или его элемента в плос­кости, перпендикулярной направлению ветра.

Таблица 3

Эскизы сечений

и направлений ветра

b, град

СНиП 2.01.07-85 (с изм. 1 1993)

сх¥

Прямоугольник

0

£ 1,5

³ 3

2,1

1,6

СНиП 2.01.07-85 (с изм. 1 1993)

40 ¾ 50

£ 0,2

³ 0,5

2,0

1,7

Ромб

СНиП 2.01.07-85 (с изм. 1 1993)

0

£ 0,5

1

³ 2

1,9

1,6

1,1

Правильный треугольник

СНиП 2.01.07-85 (с изм. 1 1993)

0

180

¾

¾

2

1,2

Таблица 4

Эскизы сечений

и направление ветра

b, град

n

(число сторон)

сх¥ при

Re 4 · 105

Правильный многоугольник

СНиП 2.01.07-85 (с изм. 1 1993)

Произвольный

5

6 ¾ 8

10

12

1,8

1,5

1,2

1,0

14

Сооружения и их элементы с круговой цилиндрической поверхностью (резерву­ары, градирни, башни, дымовые трубы), провода и тросы, а также круглые труб­чатые и сплошные элементы сквозных со­оружений

СНиП 2.01.07-85 (с изм. 1 1993)

сх = kcx¥,

где k — определяется по табл. 1 схемы 13;

cx¥ — определяется по графику:

СНиП 2.01.07-85 (с изм. 1 1993)

Для проводов и тросов (в том числе и покрытых гололедом) сх = 1,2

1. Rе следует определять по формуле к схеме 12 а, прини­мая z = h, d —  диаметр соору­жения.

Значения D принимаются: для деревянных конструкций D = 0,005 м; для кирпичной клад­ки D = 0,01 м; для бетонных и железобетонных конструкций D = 0,005 м; для стальных кон­струкций D = 0,001 м; для про­водов и тросов диаметром d D = 0,01d; для ребристых по­верхностей с ребрами высотой b D = b.

2. Для волнистых покрытий

ct = 0,04.

3. Для проводов и тросов d ³ 20 мм, свободных от гололе­да, значение cx допускается снижать на 10 %

15

Отдельно стоящие плоские решетчатые конструкции

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

где сxi — аэродинамический коэффициент i-го элемента кон­струкций; для профилей сxi = 1,4, для трубчатых эле­ментов сxi следует определять по графику к схеме 14, при этом необходимо принимать lе = l. (см. табл. 2 схемы 13);

Ai — площадь проекции i-го элемента на плоскость кон­струкции;

Аk — площадь, ограниченная контуром конструкции

1. Аэродинамические коэффи­циенты к схемам 15—17 приве­дены для решетчатых конструк­ций с произвольной формой контура и

СНиП 2.01.07-85 (с изм. 1 1993)

2. Ветровую нагрузку следует относить к площади, ограничен­ной контуром Аk.

3. Направление оси х совпада­ет с направлением ветра и перпендикулярно плоскости конструкции

16

Ряд плоских параллельно расположен­ных решетчатых конструкций

СНиП 2.01.07-85 (с изм. 1 1993)

Для наветренной конструкции коэффициент сx1 определяется так же, как для схемы 15.

Для второй и последующих конструкций

сx2 = сx1h.

Для ферм из труб при Rе ³ 4 · 105

h = 0,95.

1. См. примеч. 1—3 к схеме 15.

2. Re следует определять по формуле к схеме 12 а, где d — средний диаметр трубчатых элементов; z — допускается принимать равным расстоянию от поверхности земли до верх­него пояса фермы.

3. В таблице к схеме 16:

h — минимальный размер кон­тура; для прямоугольных и тра­пециевидных ферм h — длина наименьшей стороны контура, для круглых решетчатых конструкций h — их диаметр; для эллиптических и близких к ним по очертанию конструкций h — длина меньшей оси;

j

Значение h для ферм из профилей и труб

при Re 4 · 105 и СНиП 2.01.07-85 (с изм. 1 1993), равном

b — расстояние между соседними фермами.

4. Коэффициент (о следует определять

СНиП 2.01.07-85 (с изм. 1 1993)

1

2

4

6

в соответствии с указаниями к схеме 15

0,1

0,93

0,99

1

1

1

0,2

0,75

0,81

0,87

0,9

0,93

0,3

0,56

0,65

0,73

0,78

0,83

0,4

0,38

0,48

0,59

0,65

0,72

0,5

0,19

0,32

0,44

0,52

0,61

0,6

0

0,15

0,3

0,4

0,5

17

Решетчатые башни и пространственные фермы

СНиП 2.01.07-85 (с изм. 1 1993)

ct = cx (1+ h)k1,

где cx — определяется так же, как для схемы 15;

h — определяется так же, как для схемы 16.

1. См. примеч. 1 к схеме 15.

2. ct относится к площади контура

Эскизы форм контура поперечного сечения

и направление ветра

k1

наветренной грани.

3. При направлении ветра по

СНиП 2.01.07-85 (с изм. 1 1993)

1,0

диагонали четырехгранных квадратных башен коэффициент k1 для стальных башен из одиночных элементов следует уменьшать на

СНиП 2.01.07-85 (с изм. 1 1993)

0,9

10 %; для дере­вянных башен из составных эле­ментов — увеличивать на 10 %

СНиП 2.01.07-85 (с изм. 1 1993)

1,2

18

Ванты и наклонные трубчатые элемен­ты, расположенные в плоскости потока

СНиП 2.01.07-85 (с изм. 1 1993)

cxa = cx sin2 a,

где cx — определяется в соответствии с указаниями к схеме 14

¾


ПРИЛОЖЕНИЕ 5

Обязательное

КАРТЫ РАЙОНИРОВАНИЯ ТЕРРИТОРИИ СССР

ПО КЛИМАТИЧЕСКИМ ХАРАКТЕРИСТИКАМ

прилагаются в отдельных файлах. Данные карты рекомендуется выводить на принтер при помощи графического редактора Paint.

ПРИЛОЖЕНИЕ 6

Рекомендуемое

ОПРЕДЕЛЕНИЕ ПРОГИБОВ И ПЕРЕМЕЩЕНИЙ

1. При определении прогибов и перемеще­ний следует учитывать все основные факторы, влияющие на их значения (неупругие деформации материалов, образование трещин, учет де­формированной схемы, учет смежных элемен­тов, податливость узлов сопряжения и основа­ний). При достаточном обосновании отдельные факторы можно не учитывать или учитывать при­ближенным способом.

2. Для конструкций из материалов, облада­ющих ползучестью, необходимо учитывать уве­личение прогибов во времени. При ограничении прогибов исходя из физиологических требова­ний следует учитывать только кратковременную ползучесть, проявляемую сразу после приложе­ния нагрузки, а исходя из технологических и конструктивных (за исключением расчета с учетом ветровой нагрузки) и эстетико-психологических требований, — полную ползучесть.

3. При определении прогибов колонн одно­этажных зданий и эстакад от горизонтальных крановых нагрузок расчетную схему колонн сле­дует принимать с учетом условий их закрепле­ния, считая, что колонна:

в зданиях и крытых эстакадах не имеет гори­зонтального смещения на уровне верхней опо­ры (если покрытие не создает жесткого в горизонтальной плоскости диска, следует учитывать горизонтальную податливость этой опоры);

в открытых эстакадах рассматривается как консоль.

4. При наличии в зданиях (сооружениях) технологического и транспортного оборудова­ний, вызывающих колебания строительных кон­струкций, и других источниках вибраций пре­дельные значения виброперемещений, виброскорости и виброускорения следует принимать в соответствии с требованиями ГОСТ 12.1.012—90; «Санитарных норм вибрации рабочих мест» и «Санитарных допустимых вибраций в жилых до­мах» Минздрава СССР. При наличии высокоточного оборудования и приборов, чувствительных к колебаниям конструкций, на которых они ус­тановлены, предельные значения виброперемещений, виброскорости, виброускорения следу­ет определять в соответствии со специальны­ми техническими условиями.

5. Расчетные ситуации1, для которых необ­ходимо определять прогибы и перемещения и соответствующие им нагрузки, следует прини­мать в зависимости от того, исходя из каких требований производится расчет.

_____________

1 Расчетная ситуация — учитываемый в расчете комплекс условий, определяющих расчетные тре­бования к конструкциям.

Расчетная ситуация характеризуется расчетной схемой конструкции, видами нагрузок, значениями коэффициентов условий работы и коэффициентов надежности, перечнем предельных состояний, ко­торые следует рассматривать в данной ситуации.

Если расчет производится исходя из техно­логических требований, расчетная ситуация долж­на соответствовать действию нагрузок, влияющих на работу технологического оборудования.

Если расчет производится исходя из кон­структивных требований, расчетная ситуация должна соответствовать действию нагрузок, которые могут привести к повреждению смеж­ных элементов в результате значительных про­гибов и перемещений.

Если расчет производится исходя из физи­ологических требований, расчетная ситуация должна соответствовать состоянию, связанно­му с колебаниями конструкций, и при проекти­ровании необходимо учитывать нагрузки, влия­ющие на колебания конструкций, ограничиваемые требованиями настоящих норм и норма­тивных документов, указанных в п. 4.

Если расчет производится исходя из эсте­тико-психологических требований, расчетная ситуация должна соответствовать действию постоянных и длительных нагрузок.

Для конструкций покрытий и перекрытий, проектируемых со строительным подъемом при ограничении прогиба эстетико-психологическими требованиями, определяемый вертикальный прогиб следует уменьшать на размер строитель­ного подъема.

6. Прогиб элементов покрытий и перекры­тий, ограниченный исходя из конструктивных требований, не должен превышать расстояния (зазора) между нижней поверхностью этих эле­ментов и верхом перегородок, витражей, окон­ных и дверных коробок, расположенных под несущими элементами.

Зазор между нижней поверхностью элемен­тов покрытий и перекрытий и верхом перего­родок, расположенных под элементами, как правило, не должен превышать 40 мм. В тех случаях, когда выполнение указанных требова­ний связано с увеличением жесткости покры­тий и перекрытий, необходимо конструктивны­ми мероприятиями избегать этого увеличения (например, размещением перегородок не под изгибаемыми балками, а рядом с ними).

7. При наличии между стенами капитальных перегородок (практически такой же высоты, как и стены) значения l в поз. 2, а табл. 19 следует принимать равными расстояниям между внут­ренними поверхностями несущих стен (или ко­лонн) и этими перегородками (или между внут­ренними поверхностями перегородок, черт. 4).

СНиП 2.01.07-85 (с изм. 1 1993)

СНиП 2.01.07-85 (с изм. 1 1993)

Черт. 4. Схемы для определения значений l

(l1, l2, l3) при наличии между стенами капитальных перегородок

а одной в пролете; б — двух в пролете; 1 несу­щие стены (или колонны); 2 — капитальные перего­родки; 3 — перекрытие (покрытие) до приложения нагрузки; 4 — перекрытие (покрытие) после при­ложения нагрузки; 5 — линии отсчета прогибов; 6 — забор

8. Прогибы стропильных конструкций при наличии подвесных крановых путей (см. табл. 19, поз. 2, г) следует принимать как разность меж­ду прогибами f1 и f2 смежных стропильных кон­струкций (черт. 5).

9. Горизонтальные перемещения каркаса следует определять в плоскости стен и перего­родок, целостность которых должна быть обеспечена.

При связевых каркасах многоэтажных зда­ний высотой более 40 м перекос этажных яче­ек, примыкающих к диафрагмам жесткости, равный f1/hs + f2/l (черт. 6), не должен превышать (см. табл. 22); 1/300 для поз. 2, 1/500 — для поз. 2, а и 1/700 — для поз. 2, б.

СНиП 2.01.07-85 (с изм. 1 1993)

Черт. 5. Схема для определения прогибов

стропильных конструкций при наличии

подвесных крановых путей

1 — стропильные конструкции, 2 — балка подвесного кранового пути;

3 — подвесной кран; 4 исход­ное положение стропильных конструкций;

f1 прогиб наиболее нагруженной стропильной конструкции; f2 — прогибы смежных с наиболее нагруженной стропильных конструкций

СНиП 2.01.07-85 (с изм. 1 1993)

Черт. 6. Схема перекоса этажных ячеек 2, примыкающих к диафрагмам жесткости 1 в зданиях со связевым каркасом (пунктиром показана

ис­ходная схема каркаса до приложения нагрузки)

ПРИЛОЖЕНИЕ 7

Обязательное

УЧЕТ ОТВЕТСТВЕННОСТИ ЗДАНИЙ И СООРУЖЕНИЙ*

1. Для учета ответственности зданий и со­оружений, характеризуемой экономическими, социальными и экологическими последствиями их отказов, устанавливаются три уровня: I — по­вышенный, II — нормальный, III — пониженный.

Повышенный уровень ответственности сле­дует принимать для зданий и сооружений, от­казы которых могут привести к тяжелым экономическим, социальным и экологическим пос­ледствиям (резервуары для нефти и нефтепро­дуктов вместимостью 10000 м3 и более, магис­тральные трубопроводы, производственные здания с пролетами 100 м и более, сооружения связи высотой 100 м и более, а также уникаль­ные здания и сооружения).

Нормальный уровень ответственности сле­дует принимать для зданий и сооружений мас­сового строительства (жилые, общественные, производственные, сельскохозяйственные зда­ния и сооружения).

Пониженный уровень ответственности сле­дует принимать для сооружения сезонного или вспомогательного назначения (парники, теплицы, летние павильоны, небольшие склады и по­добные сооружения).

_____________

* Данное приложение является разделом 5 ГОСТ 27751—88 с изменениями, утвержденными постанов­лением Государственного комитета Российской Фе­дерации по вопросам архитектуры и строительства от 21.12.93 № 18-54.

2. При расчете несущих конструкций и ос­нований следует учитывать коэффициент на­дежности по ответственности gn, принимаемый равным: для I уровня ответственности — более 0,95, но не более 1,2; для II уровня — 0,95; для III уровня — менее 0,95, но не менее 0,8.

На коэффициент надежности по ответствен­ности следует умножать нагрузочный эффект (внутренние силы и перемещения конструкций и оснований, вызываемые нагрузками и воздей­ствиями).

Примечание. Настоящий пункт не распрос­траняется на здания и сооружения, учет ответствен­ности которых установлен в соответствующих нор­мативных документах.

3. Уровни ответственности зданий и соору­жений следует учитывать также при определе­нии требований к долговечности зданий и сооружений, номенклатуры и объема инженерных изысканий для строительства, установлении пра­вил приемки, испытаний, эксплуатации и техни­ческой диагностики строительных объектов.

4. Отнесение объекта к конкретному уров­ню ответственности и выбор значений коэффи­циента gn производится генеральным проектировщиком по согласованию с заказчиком.



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
