Строительные нормы СН 277-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ СТРОИТЕЛЬСТВА

(ГОССТРОЯ СССР)

ИНСТРУКЦИЯ

ПО ИЗГОТОВЛЕНИЮ

ИЗДЕЛИЙ

ИЗ ЯЧЕИСТОГО

БЕТОНА

СН 277-80

Утверждена

постановлением

Государственного комитета СССР

по делам строительства

7 февраля 1980 г. № 9

Содержит указания по изготовлению ячеистых бетонов и изделий из них. Приведены требования к материалам, защите арматуры и закладных деталей от коррозии; подбор состава ячеистобетонной смеси и ее приготовление; формование изделий и их тепловлажностная обработка; укрупнительная сборка со­ставных панелей; отделка стеновых изделий и составных па­нелей, контроль качества изделий и правила их приемки, а также хранение и транспортирование изделий.

Разработана НИИЖБом Госстроя СССР с участием БВ НИИЖБ и институтов: ВНИИСтром, ВНИИЖелезобетона, НИПИСиликатобетона Минстройматериалов СССР, УралпромстройНИИпроекта Госстроя СССР.

В Инструкции использованы материалы МИСИ им. Куй­бышева, Воронежского ИСИ, Горьковатого ИСИ, УралНИИстройпроект, НИИ по строительству Госстроя ЭССР.

Для инженерно-технических работников производственных проектных организаций.

Табл. 19, ил. 2.

Редакторы — инж. С. М. Гунько  (Госстрой СССР), канд. техн. наук А. Т. Баранов, архит. Т. В. Косточкина (НИИЖБ).

Государственный

комитет СССР

Строительные нормы

СН 277-80

по делам

строительства

(Госстрой СССР)

Инструкция по изготовлению изделий из ячеистого бетона

Взамен

СН 277-70

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящая Инструкция предназначена для руководства при изготовлении в заводских условиях армированных и неармированных изделий и конструкций (именуемых в дальнейшем — из­делие) из ячеистого бетона всех разновидностей.

1.2. Изделия должны удовлетворять требованиям соответст­вующих стандартов и рабочих чертежей. Испытание ячеистого бе­тона должно производиться по ГОСТ 12852.0—77, ГОСТ 12852.1—77, ГОСТ 10180-79, ГОСТ 12852.3—77—12852.6—77.

1.3. Изготовление изделий должно производиться по утвер­жденным в установленном порядке технологическим картам, составленным применительно к условиям конкретного производства, сырья и вида изделий.

1.4. При изготовлении изделий следует соблюдать правила техники безопасности и производственной санитарии на предприятиях ячеистого бетона, а также правила противопожарной тех­ники.

2. МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

2.1. В качестве вяжущих для приготовления ячеистого бетона следует применять:

а) портландцемент,  шлакопортландцемент марки М400  с содержанием трехкальциевого силиката не менее 50% и трехкальциевого алюмината не более 6%. Начало схватывания дол­жно наступать не позднее 2 ч, а конец схватывания — не позднее 4 ч после затворения. Удельная поверхность цемента должна быть 2500—3000 см2/г для конструктивно-теплоизоляционного и 3000—4000 см2/г для теплоизоляционного ячеистого бетона. По остальным свойствам цемент должен удовлетворять требованиям ГОСТ 10178—76. Не допускается применение цемента с добавкой трепела, глиежа, трассов, глинита, опоки, пепла;

б) известь-кипелку кальциевую не ниже 3-го сорта, удовлетворяющую требованиям ГОСТ 9179—77, а также дополнительным требованиям: содержание активных СаО+МgО должно быть не менее 70%, “пережога” — не более 2%, скорость гашения 5— 15 мин. Тонкость помола извести должна быть с удельной поверхностью 5500—6000 см2/г, определенная по прибору ИСХ;

Внесена

НИИЖБом

Госстроя СССР

Утверждена

Постановлением Государственного

комитета СССР

по делам строительства

от 7 февраля 1980 г. № 9

Срок введения

в действие

с 1 июля 1980 г.

в) цементно-известковое   (известково-цементное)   на  основе цемента, удовлетворяющего требованиям п. 2.1а и извести — п. 2.1б. Соотношение между цементом и известью устанавливают экспериментально, исходя из соотношения, приведенного в п. 4.2 настоящей Инструкции;

г) известково-белитовое с содержанием свободной СаО — 35—45% и двухкальциевого силиката — не менее 30%. Удельная поверхность должна быть 4000—5000 см2/г. Время гидратации вяжу­щего должно быть 8—20 мин;

д) шлак доменный гранулированный совместно с активизаторами твердения или в составе смешанного вяжущего. Шлак дол­жен удовлетворять требованиям ГОСТ 3476—74, а также до­полнительно не содержать закиси марганца более 1,5%, суль­фидной серы более 0,1%; модуль активности для основного и нейтрального шлака должен быть не менее 0,4 и модуль основности не менее 0,9. Для помола пригоден гранулированный шлак, не содержащий плотных камневидных кусков и посторонних примесей. Влажность при поступлении на склад не должна превышать 15%. Удельная поверхность смешанного вяжущего на основе извести и шлака должна быть не менее 5000 см2/г;

с) шлакощелочное, содержащее молотый  гранулированный шлак, отвечающий требованиям п. 2.1д и едкую щелочь, удовлетворяющую ГОСТ 2263—71*. Допускается взамен едкой щелочи применять щелочной плав. Количество едкой щелочи (Nа2О или К2О) или щелочного плава в шлакощелочном вяжущем устанавливают путем подбора состава;

ж) высокоосновное зольное (от сжигания горючего сланца, каменного и бурого угля) с содержанием СаО не менее 30% (в том числе свободной СаО 15—25%), SiO2 — 20—30%, SO3 — не более 6% и суммарного количества К2О+Na2О — не более 3%. Удельная поверхность должна быть 3000—3500 см2/г.

2.2. В зависимости от вида исходного сырья состав вяжущих для приготовления ячеистого бетона следует назначать по табл. 1.

2.3. В качестве кремнеземистого компонента для приготовле­ния ячеистого бетона следует применять:

а) кварцевый песок, удовлетворяющий  требованиям  ГОСТ 8736—77, с содержанием кварца не менее 85%, слюды не бо­лее 0,5%, илистых и глинистых примесей не более 3% и не более 1% глинистых примесей типа монтмориллонита. Допускается применение полевошпатового песка с содержанием кварца не ме­нее 60%;

б) тонкодисперсные вторичные продукты обогащения руд, содержащие SiO2 не менее 60%, железистых минералов не более 20%, сернистых соединений в пересчете на SO3 не более 2%, едкой щелочи в пересчете на Na2O не более 2%, пылевидных, гли­нистых частиц не более 3%, слюды не более 0,5%;

в) удельная поверхность, см2/г, молотого песка и вторичных продуктов обогащения руд в шламе для ячеистого бетона должна быть:

1500—2000 для объемной массы 800 кг/м3

2000—2300   ”           ”             ”    700 кг/м3

23002700   ”           ”             ”    600 кг/м3

2700—3000   ”           ”             ”    500 кг/м3 и ниже

г) плотность песчаного шлама из грубомолотого песка дол­жна быть не менее 1,6 кг/л. Плотность шлама песка нормального помола (при  вибрационном  способе формования  изделий) 1,68 кг/л; плотность шлама вторичных продуктов обогащения руд должна быть 1,75—1,8 кг/л.

Таблица 1

Содержание компонентов в вяжущем, %

Вид

вяжущего

портланд-цемент

известь-кипелка

домен-ный гра-нулиро-ванный шлак

щелоч-ной компо-нент

камень гипсо-вый двувод-ный или гипс полувод-ный

двух-кальци-евый силикат

высоко-основная зола

Цементное

95—100

0—5

Известковое

95

5

Цементно-известковое

60—50

35—45

2—5

Известково-цементное

12—35

60—85

3—5

Известково-шлаковое

12—15

80—85

3—5

Шлако-щелочное

90—92

8—10

Известково-белитовое

35—45

не ме­нее 30

Высокооснов-ное зольное

0—10

90—100

2.4. Кислая зола-унос ТЭС с электрофильтров от сжигания углей должна иметь стекловидных и оплавленных частиц не ме­нее 50%; потери при прокаливании должны быть не более 3% для золы бурых углей и не более 5% для золы каменных углей. Удельная поверхность зол бурого угля должна быть не менее 4000 см2/г и не более 5000 см2/г для каменноугольных. Зола дол­жна выдерживать испытания на равномерность изменения объема.

2.5. Карбонатные материалы следует применять с удельной поверхностью 2500—5000 см2/г в количестве 20—30%  массы цемента.

2.6. В качестве волокнистой добавки следует применять асбест 5-го и 6-го сортов, удовлетворяющий требованиям ГОСТ 12871—67*.

2.7. Вода должна удовлетворять требованиям ГОСТ 23732—79.

2.8. В качестве газообразователя должна применяться водная суспензия алюминиевой пудры. Волную суспензию следует изготавливать из алюминиевой пудры ПАП-1, отвечающей требованиям ГОСТ 5494—71, или пасты, приготовленной на основе пуд­ры ПАП-1, в условиях, обеспечивающих взрывобезопасность.

2.9. В качестве пенообразователя следует применять клееканифольный, смолосапониновый, ПО-6 и другие вещества, пена из которых удовлетворяет требованиям п. 4.3 настоящей Инструкции.

2.10. Материалы для приготовления пенообразователей должны удовлетворять требованиям: клей костный — ГОСТ 2067—71*, клей мездровый — ГОСТ  3252—75*,   канифоль   сосновая —  ГОСТ 19113—73, натр едкий — ГОСТ 2263—71*.

2.11. Химические добавки и поверхностно-активные вещества (ПАВ), применяемые для регулирования процесса структурообразования, нарастания пластической прочности и ускоренного твер­дения ячеистобетонной смеси, а также и для ее пластификации, должны  удовлетворять требованиям: гипс двуводный — ГОСТ 4013—74, поташ — ГОСТ 4221—76, сода кальцинированная — ГОСТ 5100—73*, триэтаноламин, тринатрийфосфат, жидкое стекло — ГОСТ 13078—67*, сульфанол, детергент советский марки ДС-РАС, контакт нефтяной черный рафинированный мар­ки КНЧР.

Расход химических добавок в ПАВ должен назначаться в зависимости от вида вяжущего и уточняться опытным путем.

2.12. Арматурная сталь для арматурных каркасов, сеток и закладных деталей должна удовлетворять требованиям ГОСТ 10922—75.

2.13. Выбор материалов для защиты арматуры от коррозии, защитно-отделочных слоев и покрытий стеновых изделий и состав­ных панелей, технология их изготовления должно назначаться в соответствии с требованиями разделов 3 и 9, а также приложений 1 и 3 настоящей Инструкции.

3. ЗАЩИТА АРМАТУРЫ ОТ КОРРОЗИИ

3.1. Арматурные каркасы и сетки в изделиях из ячеистого бе­тона необходимо защищать антикоррозионными покрытиями. По­верхности каркасов и сеток перед нанесением покрытия должны быть сухими, без следов ржавчины и масла.

3.2. В качестве антикоррозионных покрытий следует приме­нять холоднобитумную, цементно-полистирольную, горячую ингибированную сланцебитумную цементную или латексно-минеральную мастики. Приготовление и нанесение мастик должны произ­водить в соответствии с прил. 1.

3.3. Мастика, нанесенная на каркасы и сетки, должна быть вы­сушена в естественных условиях или подогретым воздухом и должна выдерживать транспортировку и укладку в формы без поврежденной сплошности покрытия.

3.4. Антикоррозионные покрытия должны удовлетворять сле­дующим требованиям:

прочность на удар не менее 10 кг/см2 по ГОСТ 4765—73;

эластичность не более 20 мм по ГОСТ 10086—77;

при косом срезе острым ножом вдоль поверхности арматуры не должно происходить отслоения покрытия за пределами среза.

3.5. Если сплошность покрытия на каркасе нарушена, он дол­жен подвергаться повторной защите.

3.6. Закладные детали в изделиях должны быть защищены металлизационными алюминиевыми покрытиями со специальной обработкой в соответствии с требованиями главы СНиП II-28-73 “Зашита строительных конструкций от коррозии” и с указаниями в рабочих чертежах на изделие.

4. ПОДБОР СОСТАВА ЯЧЕИСТОБЕТОННОЙ СМЕСИ

4.1. Подбор состава ячеистобетонной смеси должен. произво­диться лабораторией предприятия при изменении требований проектных характеристик бетона или исходного сырья и технологии производства. Кроме того, в процессе работы предприятия лабо­ратория должна производить корректировку состава смеси в связи с возможными колебаниями свойств сырья.

Таблица 2

Вид

вяжущего

Отношение кремнеземистого компонента к вяжущему (С) по массе в ячеистобетонной смеси

для автоклавного бетона

для безавтоклавного бетона на золе-уноса

Цементное

0,75; 1; 1,25;

1,5; 1,75; 2

0,75; 1; 1,25

Известковое

3; 5,5; 6; 4,5;

5,5; 6

Известково-белитовое

1; 1,25; 1,5; 2

Известково-шлаковое

0,6; 0,8; 1

0,6; 0,8; 1

Высокоосновное зольное

0,75; 1; 1,25

Шлакощелочное

0,1; 0,15; 0,2

4.2. Подбор состава ячеистобетонной смеси для опытных за­месов должен назначаться с учетом исходных значений отношения С массы кремнеземистого компонента к массе вяжущего, приве­денных в табл. 2.

Отношение Ссв массы кремнеземистого компонента к массе известково-цементного вяжущего устанавливают расчетом по формуле:

             СН 277-80                   (1)

где Сц и Си — отношение массы кремнеземистого компонента соответственно к массе цемента и извести (в расчете на 100% СаО+МgО);

n — доля цемента в вяжущем, которая находятся в пределах 0,350,7 по массе.

4.3. Пена по качеству должна удовлетворять следующим требованиям: выход пор К не менее 15, коэффициент использования a не ниже 0,8.

4.4. Расчет газообразователя или водного раствора пенооб­разователя Рп на замес производят по формуле:

         СН 277-80                                           (2)

где Пг — пористость, определенная расчетным путем:

a — коэффициент использования парообразователя;

К — выход пор (отношение объема пены или газа к массе порообразователя, л/кг);

V — заданный объем ячеистобетонной смеси.

4.5. Водотвердое отношение (В/Т) должно назначаться для каждого состава, исходя из требований к текучести и темпера­туре смеси, указанных в таблицах 3 и 4.

Таблица 3

Диаметр расплыва смеси по Суттарду, см

Заданная объемная масса ячеистого бетона, кг/м2

на цементном, известково-цементном, шлакощелочном вяжущем

на известковом, известково-шлаковом и известково-белитовом вяжу­щем

на высокоосновном зольном вяжущем

При литьевом способе формования

300

38

30

400

34

25

25

500

30

23

23

600

26

21

21

700

22

19

20

800

18

17

18

При вибрационном способе формования

500

15

600

13

700

11

800

9

Таблица 4

Вид ячеистого бетона

Температура растворной смеси, град.,

в момент выгрузки в формы

и применяемого вяжущего

при литьевом спо­собе формования

при вибрационном способе формова­ния

Газобетон на цементе

45

45

Газобетон на известково-цементном вяжущем

35

40

Газобетон на известково-шлаковом вяжущем или высокоосновном зольном вяжущем

40

45

Газосиликат на извести-кипелке или известково-белитовом вяжущем

30

40

Пенобетон на цементе

25

Пенобетон на шлакощелочном вяжущем

15

4.6. Пористость Пг следует рассчитывать по формуле

         СН 277-80                                   (3)

где gс — заданная объемная масса ячеистого бетона в сухом состоянии, кг/м3;

Кс коэффициент увеличения массы ячеистого бетона за счет связанной воды;

W —  удельный объем сухой смеси, л/кг;

В/Т — водотвердое отношение.

4.7. Удельный объем сухой смеси следует определять на осно­вании опытного замеса и рассчитывать по формуле

СН 277-80                                  (4)

гае СН 277-80 — фактическая объемная масса растворной смеси.

4.8. В качестве исходных значений при расчетах по формулам (2) и (3) принимают: Кс = 1,1; a = 0,85; К = 1390 л/кг при исполь­зовании алюминиевой пудры и К = 20 л/кг при использовании пены.

4.9. Расход материалов на замес определяют по формулам:

   СН 277-80                                                 (5)

СН 277-80                                                  (6)

СН 277-80                                                     (7)

СН 277-80                                          (8)

СН 277-80                                                (9)

СН 277-80                                               (10)

СН 277-80                              (11)

где Рсух расход материалов на замес, кг;

gс — объемная масса ячеистого бетона, высушенного до постоянного состо­яния, кг/м3;

Кс — коэффициент увеличения массы в результате твердения за счет связанной воды. Для предварительных расчетов принимают равным 1,1;

V — заданный объем одновременно формуемых изделий, увеличенный с уче­том образования “горбушки” на 7—10% для индивидуальных форм и 3—5% для массивов, л;

Рвяж масса вяжущего, кг;

Рц   — масса цемента, кг;

n доля цемента в смешанном вяжущем;

Ри масса извести, содержащей 100% СаО, кг;

Риф масса извести с фактическим содержанием СаО, кг;

Аф — фактическое содержание СаО в извести, %;

Рв  — масса воды, кг;

Рк  — масса кремнеземистого компонента, кг.

4.10. На основании соответствия результатов испытаний об­разцов из опытных замесов ячеистобетонной смеси требуемым показателям по объемной массе и прочности при сжатии ячеистого бетона следует назначать рабочий состав ячеистобетонной смеси.

4.11. После  производственной  проверки  рабочего  состава ячеистобетонной смеси должны быть составлены таблицы расхода материлов на 1 м3 бетона и на замес, а также технологические карты производства изделий.

5. ПРИГОТОВЛЕНИЕ ЯЧЕИСТОБЕТОННОЙ СМЕСИ

5.1. Приготовление газобетонной смеси следует производить в гидродинамическом смесителе или вибросмесителе СМС-40Б.

5.2. Последовательность загрузки материалов в гидродинами­ческий смеситель для газобетонной смеси должна быть следую­щей: песчаный шлам + вода + вяжущее + добавки или вода + сухой песок + вяжущее + добавки. После 2 мин перемешивания в смеси­тель подают заданное количество водной суспензии алюминиевой пудры и смесь перемешивают еще 1—2 мин.

5.3. Последовательность загрузки  материалов в вибросмеситель должна быть следующей: сначала загружают песчаным шлам и воду и перемешивают 30 с, затем добавляют вяжущее и водную суспензию алюминиевой пудры. Интенсивность виброперемешивания должна быть 300 —1000 см2/с3.

5.4. Приготовление пенобетонной смеси следует производить в двухбарабанной пенобетономешалке СМ-578. В одним барабане из водного раствора пенообразователя в течение 5 мин приготав­ливают пену, в другом в течение 5 мин раствор из вяжущего, крем­неземистого компонента и воды. Пену выгружают в барабан с раствором и смесь перемешивают не менее 2 мин. Пенобетонная смесь нескольких замесов выгружается для усреднения в промежуточный бункер, затем в раздаточный кюбель для заполнения форм. В промежуточном бункере пенобетонная смесь не должна находиться более 20 мин.

5.5. Дозирование вяжущего и кремнеземистого компонента следует производить по массе весовыми дозаторами с точностью ±1% для вяжущего и ±2% для кремнеземистого компонента.

5.6. При добавлении в ячеистобетонную смесь асбеста (3—5% массы сухих материалов) его необходимо предварительно распушить в смесителе. Смесители должны промываться после каждой рабочей смены и при длительных перерывах в работе.

6. ФОРМОВАНИЕ ИЗДЕЛИЙ

6.1. Формование изделий следует производить в соответст­вии с технологической схемой принятого способа производства.

6.2. Стальные формы для формования изделий иди крупных массивов должны удовлетворять требованиям ГОСТ 13886—73* и других действующих стандартов на стальные формы. Поддон и бортоснастка должны быть тщательно очищены, смазаны и по­догреты до температуры 40°С. При формовании изделий с при­менением отделочного материала, укладываемого на дно формы, поддон не смазывается.

6.3. Для смазки форм следует применять материалы следующих составов:

петролатумно-керосиновая смесь: 1 часть петролатума и 2,5 части керосина;

солидол (ГОСТ 4366—76) или автол в смеси с керосином в соотношении по массе 1:1;

смесь кулисного и машинного масел в соотношении по мас­се 1:3.

Смазку следует наносить из расчета 150 г на 1 м2 смазываемой поверхности форм.

6.4. При установке в формы арматурные каркасы, сетки и закладные детали не должны иметь искривлений стержней и механических повреждений. Укрупнительную сборку каркасов следует производить в специальных кондукторах.

Закладные детали и арматурные каркасы должны быть за­креплены в форме для предупреждения их сдвига во время залив­ки ячеистобетонной смеси и ее вспучивания.

Отклонение от проектного положения размещения арматурно­го каркаса в форме не должно превышать допустимых пределов, указанных в ГОСТе или рабочих чертежах на изделия.

6.5. Для обеспечения  требуемой толщины  защитного слоя бетона (не менее 25 мм) арматурные каркасы и сетки следует раз­мещать на подкладках-фиксаторах.

6.6. Форму следует заполнять за один прием. Высоту запол­нения формы газобетонной смесью h следует рассчитывать по формуле

      СН 277-80                                            (12)

где Kг — коэффициент, учитывающий высоту “горбушки” после вспучивания;

h0 — высота формы, см;

gя — объемная масса газобетонной смеси, кг/л;

gр — объемная масса растворной смеси, кг/л.

При литьевом способе формования коэффициент  Кг при­нимают равным 1,1 и 1,05 при вибрационном и при литьевом спо­собе формования массивов высотой 60 см.

6.7. При формовании изделий или массивов по литьевому способу необходимо соблюдать следующие требования:

а) при изготовлении изделий с отделочным слоем из поризованного раствора с добавкой ПО-6 и СНВ заливка газобетонной смеси на этот слой должна производиться не ранее 30 мин и не позднее 1 ч после его укладки; при заливке непосредственно на ковры с керамической или коврово-мозаичной стеклянной плит­кой — не ранее 30 мин после окончания фиксации ковров, в форме;

б) формы с ячеистобетонной смесью после вспучивания сле­дует выдерживать на постах заливки при температуре 15—20°С до приобретения требуемой пластической прочности. Для ускоре­ния достижения требуемой пластической прочности формы со смесью следует выдерживать 1,5—2 ч в термокамерах при тем­пературе 70—80°С. Контроль пластической прочности  ячеистобетонной смеси осуществляют при помощи пластомера (прил. 2);

в) образовавшуюся после вспучивания газобетонной смеси “горбушку” срезают или прикатывают. Срезка “горбушки” должна осуществляться механизированным способом при достижении поверхностным слоем пластической прочности в 100—150 г/см2, прикатка “горбушки” — при пластической прочности поверхност­ного слоя 150—200 г/см2.

6.8. Формование  газобетонных изделий вибрационным спо­собом следует производить в соответствии с “Инструкцией по изготовлению изделий из ячеистого автоклавного бетона по комплексной вибрационной технологии”.

6.9. Отходы ячеистого бетона-сырца, полученные в результа­те срезки “горбушки” и разрезки массива должны перемешиваться с водой в растворомешалке и перекачиваться в специальный шламбассейн для повторного использования.

6.10. Изделия из пенобетонной смеси, формуемые литьевым способом, следует перед тепловлажностной обработкой выдержи­вать в помещении при температуре воздуха 18—20°С не менее 8 ч. При этом поверхность изделий необходимо предохранять от интенсивного высыхания.

6.11. Подъем, транспортировку и укладку на вагонетки форм с отформованными изделиями необходимо производить шарнир­ными траверсами, предотвращающими перекос форм. Применение гибких строп не допускается.

Подъем массива ячеистого бетона-сырца  следует производить захватами, обеспечивающими необходимые условия обжатия массивов ячеистого бетона-сырца в период извлечения его из форм и подачи на стол резательной машины.

6.12. При изготовлении изделий по резательной технологии необходимо учитывать следующие требования:

а) поверхности плоскостей дна формы и стола резательной машины не должны иметь перепады более чем на 1 мм/м для мелкоштучных неармированных. изделий и 0,4 мм/м для крупноразмер­ных армированных изделий;

б) подъем и опускание массива должны осуществляться плавно, без резких толчков и ударов;

в) до снятия предварительного обжатия массив ячеистого бетона-сырца должен равномерно прилегать к поверхности ра­бочего стола резательной машины, а масса захвата должна передаваться на фиксирующее устройство;

г) для предотвращения неравномерного изменения пластичес­кой прочности ячеистобетонной смеси по всему объему массива, время выдержки с момента раскрытия бортов формы до его раз­резки не должно превышать 10 мин.

6.13. Пластическая прочность  ячеистобетонной смеси в массиве к началу разрезки должна быть 300—350 г/см2. В случае подъема массива с бортами формы пластическая прочность изме­ряется в середине “горбушки”.

6.14. До открытия бортов формы необходимо снять кондук­тор, фиксирующий арматурные каркасы.

Величина предварительного обжатия в нижней плоскости массива (на уровне 1/3 его высоты) должна быть 250—300 г/см2.

6.15. Для продольно-вертикальной и горизонтальной разрез­ки следует применять устройства, оборудованные гладкими стру­нами диаметром 0,8—1,2 мм из пружинной проволоки класса I по ГОСТ 9389—75.

Скорость резания должна составлять 5—7 м/мин. Если режу­щие струны совершают колебательные движения и отсутствуют упоры в зоне выхода струн из массива, скорость резания должна быть не более 0,15 м/мин.

6.16. При поперечной разрезке должны применяться резатель­ные устройства с колебательными движениями струн. При раз­резке “снизу вверх” следует применять гладкие струны диамет­ром 0,8—1 мм. При разрезке “сверху вниз” следует применять струны диаметром до 1,2 мм со спиральной навивкой из струны диаметром 0,3—0,5 мм. Поперечную разрезку “снизу вверх” осу­ществляют перед продольно-вертикальной и горизонтальной раз­резкой.

6.17. При горизонтальной разрезке массива  ячеистого бетона-сырца больше чем на трех уровнях режущие струны следует устанавливать на расстоянии не менее 400 мм друг от друга. Количество струн, устанавливаемых одна под другой, должно быть таким, чтобы местное опускание пакета разрезанных изде­лий в одной вертикальной плоскости не превышало 2—3 мм.

Одновременно с продольно-вертикальной и  горизонтальной разрезкой следует производить калибровку боковых поверхнос­тей, вырезку пазов и снятие фасок.

“Горбушку” следует удалять одновременно с продольной и горизонтальной разрезкой массива ячеистого бетона-сырца.

7. ТЕПЛОВЛАЖНОСТНАЯ ОБРАБОТКА

РАСПАЛУБКА ИЗДЕЛИЙ

7.1. Для твердения отформованных изделий следует приме­нять автоклавную обработку, пропаривание или электропрогрев. Пропаривание и электропрогрев следует применять только для изделий, изготовленных на основе цемента или доменных шлаков. Допускается двухстадийная тепловлажностная обработка изде­лий — сначала пропариваиие, а затем автоклавная обработка.

7.2. В начальный период запаривания из автоклава следует удалить воздух продувкой паром. Повышение температуры в автоклаве до 100—105° С должно производиться равномерно в те­чение 0,7—1,5 ч. Время продувки автоклава можно увеличить до достижения в центре изделия температуры 70°С и более.

Пар в автоклав следует подавать через детурбуляционное устройство.

7.3. Режимы автоклавной обработки представлены в табл. 5; они могут быть уточнены в заводских условиях с учетом специ­фических свойств применяемых материалов.

Допускается применение автоклавной обработки при пони­женном давлении пара при условии получения ячеистого бетона с физико-техническими  свойствами, отвечающими  требованиям действующих ГОСТ на изделия, а также если это экономически оправдано для производства.

Не допускаются спады давления в период подъема, выдер­жки. Колебания давления в автоклаве не должны превышать 0,2 ат. Процесс управления режимом автоклавной обработки должен быть автоматизирован.

7.4. Величина минимально допустимого остаточного давления в автоклаве (максимального наружного избыточного давления) должна быть указана в паспорте автоклава или в разрешении завода-изготовителя на его эксплуатацию в условиях разряжения.


Продолжительность периодов, ч

Общая

Номенклатура

Толщина изделия, мм

Прогрев и продувка паром

Подъем давления пара

до 8 ат

Выдержка

при 8 ат

Снижение давления

Вакуумирование

продолжительность автоклавной обработки, ч.

1

2

3

4

5

6

7

8

Изделия для наружных стен из ячеистого бетона

200

0,7-1,5

1,5

6-7

1,5-2

0,5-1,5

10,2-13,2

объемной массы 500—700 кг/м3

240

0,7-1,6

1,5

7-8

1,5-2

0,5-1,5

11,2-14,5

300

0,7-1,5

1,5

9-10

1,5-2

1-1,5

13,7—16,5

Изделия, изготовленные путем гори­зонтальной разрезки массива высо­той 600 мм

0,7-1,5

1,5

5-14

1,5-2

1-1,5

  9,7-11,5_

19,2-20,5

Изделия, изготовленные путем верти­кальной разрезки массива высотой 600 мм

0,7-1,5

1,5

5-9

1,5-2

1-1,5

  9,7-11,5_

13,7-15,5

Изделия для внутренних стен из ячеи­стого бетона объемной массы 800— 1200 кг/м3

0,7-1,5

1,5

9-10

2-3

1-1,5

14,2—17,5

Теплоизоляционные изделия объемной массы

200

0,7-1,5

1,5

5-6

1,5-2

1-1,5

9,7-12,5

300—400 кг/м3

240

0,7-1,5

1,5

6-7

1,5-2

1-1,5

10,7-13,5

300

0,7-1,5

1,5

8-9

1,5-2

1-1,5

12,7-16,5

Примечание. В графе 8 над чертой дана продолжительность автоклавной обработки при начальной температуре более 70°С в центре изделия к моменту выдержки; под чертой — продолжительность автоклавной обработки при начальной температуре менее 70°С.


7.5. При кассетном способе производства газобетонных изде­лий перед автоклавной обработкой следует проводить пропаривание изделий в кассетах в течение 7 ч для приобретения газобетоном прочности при сжатии не менее 5 кгс/см2. Пар в кассету сле­дует подавать через 2 ч после вспучивания газобетона. При ис­пользовании многоместных кассет пропаривание следует вести по режиму 2+2+3 ч, а при двухместных — по режиму 2+4+1 ч (подъем температуры в бетоне до 95—100°С +  прогрев с подачей пара + охлаждение при закрытых бортах).

Распалубку изделий и перенос их на автоклавные вагонетки следует производить сразу после окончания пропаривания.

7.6. При пропаривании в индивидуальных формах изделий из ячеистого бетона, изготовленного с применением портландцемен­та, температура выдержки в пропарочных камерах должна сос­тавлять 85±5°С, а со шлакопортландцементом 90±5°С.

Режимы пропаривания изделий приведены в табл. 6.

Таблица 6

Толщина изделий, мм

Длительность тепловой обра­ботки (подъем температуры +

+ выдержка + остывание), ч

Общая

продол­жительность, ч

До 200

1,5+8+1,5

11

200—300

2,5+10+1,5

14

400—600

3+12+2

17

7.7. После тепловлажностной обработки изделия должны выдерживать в формах до распалубки в течение 2 ч в помещении с температурой не менее 18°С.

8. УКРУПНИТЕЛЬНАЯ СБОРКА СОСТАВНЫХ ПАНЕЛЕЙ

8.1. Укрупнительную сборку составных стеновых панелей из отдельных изделий следует осуществлять на заводе.

8.2. Укрупнительную сборку составных панелей производят в горизонтальном или вертикальном положениях с помощью клеевых составов и стальных тяжей натяжения или крепежно-монтажных устройств. Качество клеящего состава должно быть регламенти­ровано специальными техническими условиями и регулярно про­веряться.

8.3. Укрупнительную сборку составных панелей с помощью стальных тяжей натяжения. следует производить на специальных кантователях или стендах  со следующей  последовательностью операций: сначала укладывают (устанавливают) изделия, на сопрягаемые грани которых наносят клеевые составы, затем устанавливают в заранее изготовленные отверстия стальные тяжи с шайбой и гайкой и производят притяжку изделий и натяжение тяжей. После отделки поверхности изделий, установки оконных блоков, подоконников и т. п. производят повторное натяжение тяжей (подтяжку). Величины первоначального и последующего натяжения должны быть указаны в чертежах на составные панели и технических условиях. Натяжение следует производить тарированным гайковертом или другим устройством.

8.4. Составные панели,  изготовленные  согласно  чертежам, должны удовлетворять требованиям ГОСТ 11118—73.

8.5. В процессе сборки составных панелей штучному кон­тролю ОТК подлежат скрытые работы по соединению изделий между собой (особенно по креплению простенков к поясам и перемычкам) и по креплению тяжей или иных крепежно-монтажных устройств.

8.6. Схемы испытаний прочности основных соединений пане­лей и порядок их проведения должны быть приведены в рабочих чертежах составных папертей.

9. ОТДЕЛКА СТЕНОВЫХ ИЗДЕЛИЙ

И СОСТАВНЫХ ПАНЕЛЕЙ

9.1. Отделку поверхностей стеновых изделий и составных па­нелей следует назначать по табл. 7. Она должна удовлетворять требованиям табл. 8. Вид отделки изделий и панелей должен быть указан в рабочих чертежах.

9.2. Отделка наружных поверхностей в период формования стеновых изделий должна производиться каменными дроблеными или плиточными материалами, укладываемыми в формы перед заливкой их ячеистобетонной смесью или укладкой промежуточ­ного слоя поризованного раствора толщиной 2—3 см. Состав поризованных растворов приведен в табл. 9. В качестве порообразующей добавки следует применять пенообразователь ПО-6 с добавкой сернокислого железа  (ГОСТ 9603—69), СНВ, или сульфанол с добавкой жидкого стекла.

Поризованные растворы следует приготавливать в растворо­мешалке с числом оборотов 120—150 в мин в следующей после­довательности: вода + добавка + вяжущее + наполнитель. Время пе­ремешивания должно быть 2—8 мин.

9.3. Дробленые материалы — гранит, мрамор, доломит, из­вестняк (ГОСТ 22756—77, ГОСТ 8268—74) фракцией 10—20 мм, выдерживающие 35 циклов морозостойкости, следует укладывать на саморазрушающиеся клеи, на подстилающий слой из песка влажностью 6—8% или на смесь песка с гипсом (в соотноше­нии 4:1) и воды. Толщина подстилающего слоя должна быть вдвое меньше крупности дробленого материала. При формова­нии изделий из виброгазобетона каменные дробленые материалы должны быть сухими и после укладки закреплены синтетическим латексом СКС-65ГП (ГОСТ 10564—75) или акриловой эмульсией МБМ-5с.

Расход закрепляющих материалов 0,2 л на 1 м2. Установку арматурных каркасов и заливку виброгазобетона следует производить не ранее чем через 1,5 ч после нанесения латекса. При изготовле­нии изделий с орнаментом из каменных дробленых материалов на дно формы следует установить стальные шаблоны.

9.4. Для получения рельефной поверхности ячеистого бетона или поризованного раствора на дно формы следует устанавливать сталь­ные, асбестовые, бетонные матрицы или укладывать рельефообразующие материалы, закрываемые синтетической пленкой, которая должна быть защемлена бортами формы. Угол наклона граней рель­ефа матриц должен быть не более 60°, а глубина западающего рельефа должна составлять не более 10% толщины панелей. На рельефную поверхность после распалубки панелей должно быть нанесено защитно-отделочное покрытие.


Наружные слои и покрытия стеновых изделий и составных панелей

Внутренние слои и покрытия стеновых изделий

и составных панелей для помещений

подверженных действию атмосферной влаги (надцокольные)

в помещениях с сухим и нормальным

влажностным режимом

с влажным режимом

с сухим и нормальным

влажностным режимом

В процессе формования в горизонтальных формах

Раствор — 1800 кг/м3;

Rсж 120—150 кгс/см2;

толщиной 25—30 мм

Коврово-мозаичная стеклянная и керамическая плитки на виброгазобетоне или промежуточном слое из поризованного раствора

Каменные дробленые материалы на ячеистом бетоне или промежуточ­ном слое из поризованного раство­ра. Поризованный раствор (цветной, серый, рельефный) g = 1200—1400 кг/м3, Rсж — 100 кгс/см2 толщиной 20—25 мм. Рельефная поверхность ячеистого бетона с последующим нанесением покрытий

Уплотнение „горбушки с нанесением лакокрасочных ма­териалов (5—7 слоев)

Поризованный раствор тол­щиной 50—70 мм с последую­щих нанесением лакокрасоч­ных материалов (2—3 слоя)

Уплотнение „гор­бушки

После распалубки стеновых изделий и составных панелей

Пропитка кремний-органической жидкостью 136-41 с последующей покраской

Водоэмульсионные краски — Э-КЧ-112, Э-ВА-17, ПВАЦ; ЦПХВ. Краски ВН-30ДТС полимерцецентные. Декоративные присыпки по клею на основе эмульсии МБМ-5с и латекса СКС-65ГП (декор, КДОСИ, АЦС); по клею на основе дисперсии ПВА (Э-ВА.5189, ПВАЦ) и ее модифика­ции (ПВАГ, ПВАМ, ПМС) Эмали КО-174, наполненные тальком. Цементные краски. Декоративный раст­вор (тонкослойная штукатурка). Гидрофобизация кремнийорганиче-ской жидкостью 136-41. Керамиче­ская плитка, приклеенная полимерным клеем

Эмали ХП-799. Краски МС-226. Краски ПВАЦ с повышенным содержанием полимеров. Перхлорвиниловые эмали ХС, лак ХС-76, эмаль ХС-710. Краски СПП, ПФ-115. Пропитка раствором битума и керосина

Краски: силикат­ные, Э-КЧ-26, Э-ВА-17, Э-ВА-27, цементные (без стеарата кальция), обои


Таблица 8

Свойства слоев

Метод определения

Допустимые значения и единица измерения для

п.п.

и покрытий

наружных

внутренних

1

Сопротивление паропроницанию

По диффузии насыщенного во­дяного пара в среду ненасыщенного (j=50%) в стационарных усло­виях

Rn £ 4

м2·ч. Мм. рт. ст/г

Rn £ 8

м2·ч. мм. рт. ст/г

2

Водопроницае­мость (объемная) через 24 ч трехсантиметрового слоя бетона за отделкой

По капиллярной впитываемости

Wоб = 5%

3

Водопроницае­мость отделки за 24 ч

По капиллярной впитываемости

W = 2,5 кг/м2

4

Адгезия к ячеистому бетону

Отрыв отделки после 14 дней хранения при темпе­ратуре 18—20°С, j=50—60%

Rсп ³ 6 кг/см2

5

Устойчивость к разрыву по тре­щине в бетоне

Растяжение по­крытия при изгибе образца до обра­зования трещины

0,3 мм

0,3 мм

без агрес­сии,

0,2 мм при сла­бой аг­рессии

6

Долговечность при комплексном воздействии атмосферных факторов

При цикличе­ском односторон­нем воздействии косых дождей, смен положитель­ных и отрицатель­ных температур

Wоб =5%

сохранение первоначаль-ного внешнего вида

7

Морозостой­кость после 35 циклов переменного замораживания и оттаивания

По ГОСТ 12852.4—77

СН 277-80

сохранение первоначаль-ного внешнего вида

8

Объемная масса поризованного раствора марок 75-100

По ГОСТ 12852.2—77

g = 1200-1400 кг/м3

9

Модуль упругости поризованного раствора

Еп.р £ 3,5 Е ячеистого бетона

Таблица 9

Соотношение сухих компонентов

в частях по массе

Водо-твердое отноше-ние

Добавки от массы сухих компонентов, %

15%-ный раствор серно-кислого железа, % от ПО-6

Мине-ральные пигмен-ты, %

Консис-тенция по Суттарду, см

портланд­цемент белый, цветной или обычный

известь

моло-тый песок

немо-лотый песок

суль-фонол

ПО-6

СНВ

ПО-6

массы цемента

1

3

0,18

0,6

30

0,5—5

10—12

1

1

3,5

1,5

0,2

0,8

0,5—5

10—12

1

3

0,2

0,2

0,5—5

10—12

9.5. Коврово-мозаичную стеклянную плитку размером 22х22 мм (ГОСТ 17057—80) со швом между плитками 5,5 мм, керамическую плитку (глазурованную и неглазурованную) размером 48х48 мм (ГОСТ 17657—72 и 13996—77) со швом не менее 7 и плитку типа “брекчия” следует укладывать на дно формы с последующей заливкой ее виброгазобетонной смесью или укладкой промежуточного слоя из поризованного раствора (при литьевом способе формова­ния). Предварительно на дно формы следует укладывать крафт-бумагу (ГОСТ 8273—75). Ковры на бумаге закрепляют клеем из галерты. Указанная ширина швов между плитками должна быть сохранена и в период стыковки ковров в форме. При отделке торца изделий ковер наклеивают на борт формы с одновременным перегибом и приклеиванием нижней его части ко дну формы, а верхней — к горизонтальной плоскости борта. При формовании стеновых изделий с отделкой по вибрационному способу время вибрации не должно превышать 5 мин.

9.6. Окончательную обработку наружной поверхности стеновых изделий (удаление масляных пятен, бумаги, клея, песка, неприставших каменных материалов, вскрытие цементной пленки) произво­дят после их распалубки. Для получения гладкой поверхности сле­дует применять фрезеровальные машины, мозаично-шлифовальные С-475 и С-420. Очистку бумаги, клея, песка и частиц каменных ма­териалов производят механическими щетками.

9.7. Отделку наружных поверхностей стеновых изделий после распалубки и составных панелей следует производить готовыми водоэмульсионными стиролбутадиеновыми красками Э-КЧ-112 и поливинилацетатнымн Э-ВА-17 (ГОСТ 20833—75), цементно-перхлорвиниловыми (ЦПХВ), органосиликатными ВН-30, эмалями на осно­ве хлорсульфированного полиэтилена ХП-799 и кремнийорганическими КО-174, а также приготавливаемыми на предприятии ячеистого бетона (согласно прил. 3) поливинилацетатными красками различ­ной модификации ПВАЦ, ПВАГ, ПМС, ПВАМ, цементными с до­бавкой дисперсии ПВА 50%-ной (ГОСТ 18992—73*) и декоративны­ми присыпками (крошка стекла, мрамора, гранита и др.) фракцией 1,2—1,6; 1,7—2 мм по клею на основе дисперсии ПВА-Э-ВА-5189 и ПВАЦ, на основе акриловой эмульсии МБМ-5с и синтетического латекса СКС-65 ГП (ГОСТ 10564—75) — КДОСИ, Декор, АЦС. Кроме того, отделку производят декоративным раствором толщи­ной 3 мм.

Отделка должна производиться в помещениях с температурой воздуха не ниже +8°С.

9.8. Поверхность стеновых изделий, подлежащая отделке после распалубки, должна отвечать требованиям ГОСТ 11118—73. Влаж­ность ячеистого бетона в поверхностном слое до 5 мм при нанесе­нии красок на органических растворителях должна быть не более 8%. Влажность бетона при отделке водоэмульсионными красками и составами не ограничивается.

9.9. Поверхность изделий и составных панелей, полученную пос­ле резки массива ячеистого бетона струной и не подвергающуюся дополнительной механической обработке до нанесения защитно-отделочного покрытая, следует огрунтовать лаком ХВ-784 (ГОСТ 7313-75*) или АК-113.

9.10. Систему наружных защитно-отделочных покрытий с глад­кой и шероховатой фактурой следует назначать по табл. 10.

9.11. Систему наружных защитно-отделочных покрытий с декоративной присыпкой следует назначать по табл. 11.

9.12. Состав водоэмульсионных грунтовок, шпаклевок, клея, закрепляющего или отделочного слоев следует приготовлять в смесителях СБ-43, С-716, С-365, СО-11, С-411А, акустической быстроходной мешалке (АУРК). Составы на растворителях следует приготовлять или разводить в герметически закрытых смеси­телях или красконагнетательных бачках С-383, С-764. Готовые составы должны быть однородны, не иметь сгустков, комков, за­грязнений.

9.13. Грунтовочные и отделочные составы следует наносишь при давлении 2—3 ат с помощью пистолетов-распылителей КРВ-2, О-45, С-592, соединенных с красконагнетательным бачком С-411, или пистолета ГСХ (Р-68), установки С-562.

Шпаклевочные составы с цементом, молотым песком или крупным наполнителем следует наносить из пистолета ГСХ (Р-68), при давлении 3—4,5 ат, установки С-562 и другими устрой­ствами.

Декоративные присыпки следует наносить пневматическим распылителем типа “крошкомет” при давлении 1—2 ат или электростатическим лотковым распылителем типа “Декостат” при напряжении 80—110 кВт.

9.14. Гидрофобизацию  поверхности  следует производить в один слой в окрасочных камерах при температуре воздуха не ни­же +5°С раствором 10%-ной водной эмульсии  кремнийорганической жидкости 136-41 (ГОСТ 10834—76) или 10%-ным раство­ром жидкости 136-41, приготовленным путем растворения ее в уайт-спирите (ГОСТ 3134—78) или керосине (ГОСТ 4753—68*) в соотношении 1:9 (по массе), а также кремнийорганическими жидкостями ГКЖ-10 (ГОСТ 13032—77) или 5%-ным раствором ГКЖ-11 (ГОСТ 13004—77). Сушку гидрофобизированной поверхности производят в течение 48 ч при температуре не ниже +10°С, при более высокой температуре  продолжительность сушки сокращается.


Таблица 10

Вид покрытия

1 и слой

2-й слой

3 и слой

и фактура поверхности

грунтовка

вязкость

по ВЗ-4, с

шпаклевка

вязкость

по ВЗ-4, с

отделочный

вязкость

по ВЗ-4, с

Водоэмульсионные краски

Краска Э-КЧ-112,

гладкая, шеро­ховатая

Латекс СКС-65ГПБ,

ла­текс СКС-65ГП

или латекс СКС-65ГП

15-20

Э-КЧ-112 с добавлением 40%  цемента или моло­того песка (от массы краски), 10% раствор казеината аммония (25%-ной концентрации)

60 крас­ки

Э-КЧ-112 или то же, с песком фракции до 2 мм в соотно­шении 1:2 (по мас­се)

40-50

Краска полимерцементная, шеро­ховатая

Латекс СКС-65ГП

15-20

Краска полимерцементная

20-22

Краска полимерцементная

20-22

Краска Э-ВА-17,

гладкая, шерохо­ватая

Дисперсия ПВА 50%-ная

15-20

Э-ВА-17 с добавлением 40% цемента или молотого песка и 0,1—-0,2% жидкости 136-41 (ГКЖ-94) (от массы краски)

60 крас­ки ^

Э-ВА-17 или то же с песком фракции до 2 мм в соотношении 1:2 (по массе)

40-50

Краска ПВАЦ, ПВАГ, ПМС, ПВАМ, гладкая, шероховатая

То же

15-20

ПВАЦ, ПВАГ, ПМС или ПВАМ

40-70

ПВАЦ, ПВАГ, ПМС, ПВАМ или то же, с песком фракции до 1,2 мм в соотно­шении 1:1,5 (по массе)

40-70

Цементные краски с добавлением дис­персии ПВА, глад­кая

Увлажнение во­дой

Цементная краска с добавлением 20% песка от массы сухой смеси

80

Цементная краска

80

Краски и эмали на растворителях

Краски ЦПХВ, гладкая

ЦПХЗ с последующим нанесением 5%-ного лака ПХВ (ГОСТ 6993-70)

100-200

ЦПХВ

60-80

Эмаль ХП-799, гладкая

Лак ХП-734

40

Лак ХП-734 с добавле­нием портландцемента, молотого песка или ан­дезита в соотношении 1:1 (по массе)

40 лака

Эмаль ХП-799

50-60

Эмаль кремнийорганическая КО-174, гладкая

Лак КО-85

15-20

Лак КО-85 или эмаль КО-174 с добавлением молотого талька в соот­ношении 1:1 (по мас­се)

22-25 лака, краски

КО-174

25-30

Таблица 11

1-й слой

2-й слой

3-й слой

4-й слой

Вид покрытия

грунтовка

вязкость

по ВЗ-4, с

клеящая основа

вязкость

по ВЗ-4, с

декоративная крошка фракции, мм

закрепляющий

вязкость

по ВЗ-4, с

Краски ПВАЦ с повышенным со­держанием поли­мера или ПВАГ

Дисперсия ПВА 50 %-ная

15-17

Дисперсия ПВА с добавлением цемента или измель­ченного газобетон­ного песка

90-100

1,2-2,5

Э-ВА-5189

Лак Э-ВА-5189

15-20

Лак Э-ВА-5189 с добавлением 40% цемента или песка, 2,5% кремнефтористого натрия от массы цемента

20-21 см

по Суттарду

1,2-1,6

1,7-2

2,1-2,5

Лак Э-ВА-5189

15-20

Краски Э-ВА-17

Дисперсия ПВА 50 %-ная*

15-17

Краска Э-ВА-17 с добавлением 40% цемента или молотого песка, 0,1—0,2% жид­кости 136-41

20-21 см

по Суттарду

1,2-1,6

1,7-2

2,1-2,5

Лак ЭВА-5189

15-20

Декор

Эмульсия МБМ-5с, латекс СКС-65ГП

15-17

Эмульсия МБМ-5с, латекс СКС-65ГП с добавлением це­мента наполнителя

26 см

по Суттарду

1,2-2,5

КДОСИ

КДОСИ (бесце­ментная)

20-30

КДОСИ (цемент­ная)

18-20 см

по Суттарду

1,2-2,5

КДОСИ (бесцемент­ная)

20

АЦС

Эмульсия МБМ-5с

15-20

Состав АЦС

То же

1,2-2,5

Эмульсия МБМ-5с

15

Эмаль КО-174

Лак КО-85

15-20

Лак КО-85 или эмаль КО-174, наполненные сухим тальком

60-80

Эмаль КО-174

40

Декоративный раствор

Эмульсия МБМ-5с дисперсия ПВА 50 %-ная, латекс СКС-65ГП

15-20

Декоративный раствор (два слоя)

14-18 см

по Суттарду


9.15. Декоративный раствор вязкостью 14—18 см  (по Суттарду) следует наносить в два слоя на поверхность, огрунтованную эмульсией МБМ-5с, дисперсией ПВА 50 %-ной или латексом СКС-65ГП вязкостью 15—20 с по ВЗ-4 (марка грунтовки должна соответствовать полимерной основе декоративного раствора). Со­став и способ приготовления даны в прил. 3.

9.16. Ковровую керамическую плитку (глазурованную и неглазурованную) после распалубки панелей  следует приклеивать полимерцементным клеем состава, приведенного в прил. 3.

9.17. Отделку  внутренних  поверхностей при  формовании стеновых изделий “лицом вверх” следует производить поризованным раствором согласно п. 9.2 настоящей Инструкции. Раствор следует укладывать на дно формы слоем толщиной 50—70 мм. Заливку ячеистой смеси следует производить не позднее 1 ч пос­ле укладки раствора.

При формовании стеновых изделий “лицом вниз” верхний слой свежеотформованного бетона необходимо уплотнить и пос­ле распалубки изделий нанести лакокрасочный материал или про­питать поверхность ячеистого бетона битумными составами.

9.18. Выбор системы защитных лакокрасочных покрытий для внутренних поверхностей изделий следует производить в соот­ветствии с проектом и по табл. 7 настоящей Инструкции.

9.19. При нанесении защитных лакокрасочных покрытий не­обходимо пользоваться основными правилами производства и при­емки работ, изложенными в главе СНиП II-28-73.

10. КОНТРОЛЬ КАЧЕСТВА ИЗДЕЛИЙ

И ПРАВИЛА ИХ ПРИЕМКИ

10.1. Лаборатория предприятия обязана производить контроль и анализ качества поступающих на предприятие материалов и полуфабрикатов.

Отдел технического контроля предприятия должен производить приемку готовых изделий, а также анализ причин брака.

10.2. Поступающие на предприятие материалы и полуфабри­каты принимают партиями, при этом в каждой партии проверяют по методикам, указанным в соответствующих ГОСТах, техничес­ких условиях и настоящей Инструкции, следующие свойства:

а) минералогический  состав цемента, вид гидравлической добавки и марку — по паспорту, тонкость помола, активность и сроки схватывания — по ГОСТ 310.1—76—ГОСТ 310.4—76;

б) содержание С2О + MgO в извести, содержание “пережога” — по прил. 4; сроки гашения, тонкость помола — по ГОСТ 22688—77;

в) тонкость помола известково-песчаной смеси следует про­верять в соответствии с прил. 5;

г) содержание в высокоосновной золе СаО, SiO2, SO3 и сум­марное количество (К2О + Na2О) определяют химическим анализом; удельная поверхность — по ПСХ;

д) модули активности и основности доменного гранулирован­ного шлака — по паспорту;

е) содержание в кварцевом песке кварца, слюды, илистых и глинистых примесей — по ГОСТ 8735—75, ГОСТ 5382—73;

ж) дисперсность золы, потери при прокаливании, набухание, содержание стекловидной фазы;

и) фракционный состав декоративной присыпки — соответствие требованиям п. 9.7 настоящей Инструкции;

к) вязкость грунтовочных, шпаклевочных и  закрепляющих составов, клеев и лакокрасочных материалов — соответствие требованиям пп. 9.9 и 9.10;

л) марку и содержание активного алюминия в алюминиевой пудре — по прил. 6;

м) качество пенообразователя — по паспорту.

10.3. При контроле производственных процессов лаборатория проверяет:

а) дисперсность песка, золы, гипса и других материалов в порядке, предусмотренном технологической картой, но не реже одного раза в смену;

б) плотность и температуру шлама согласно прил. 7;

в) текучесть поризованного отделочного раствора и вязкость раствора, а также температуру, смеси в момент разлива ее в фор­мы и после вспучивания (из каждого третьего замеса);

г) объемную массу ячеистобетонной смеси (в каждой третьей форме);

е) высоту вспучивания смеси (в каждой третьей форме);

ж) пластическую прочность ячеистого бетона-сырца  перед прикаткой “горбушки” и резкой массива согласно прил. 2;

з) режим тепловлажностной обработки изделий (для каждой запарки, пропарки);

и) тщательность очистки и смазки форм и плотность закрытия бортов (в каждой форме);

к) правильность нанесения на дно формы подстилающего слоя песка, равномерность уложенных каменных, керамических мате­риалов и коврово-мозаичных стеклянных плиток  (один раз в смену);

л) правильность технологии приготовления состава красок и клеящей основы (один раз в смену);

м) свойства защитно-отделочных покрытий 1 раз в квартал или при изменении материалов.

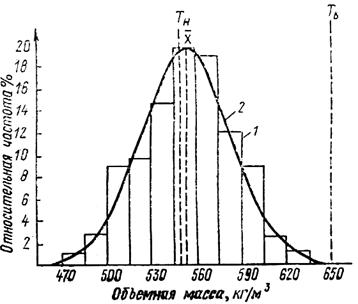

10.4. Для оценки стабильности технологических процессов на предприятии необходимо результаты контроля качества материа­лов и производственных процессов ежемесячно подвергать ста­тистической обработке, согласно прил. 8 и сопоставлять их соот­ветствие с нормируемыми показателями табл. 12.

При изменении сырья и параметров производства лаборатория обязана вносить необходимые коррективы в технологию изготов­ления изделий.

10.5. При приемке готовых изделий проверке ОТК подлежат:

а) объемная масса, прочность при сжатии ячеистого бетона, поризованного раствора в изделиях (в каждой партии);

б) влажность изделий (в каждой партии);

в) морозостойкость ячеистого бетона и поризованного раствора (при изменении состава бетона, раствора);

г) размеры изделий, толщина защитного слоя арматуры, на­личие выколов, трещин и других видимых дефектов (в каждой партии);

Таблица 12

п.п.

Наименование материалов

и технологических процессов

Наименование контролируе­мых параметров и свойств материалов

Максималь-ные значения коэффи-циента вариации, 5

Допустимые отклонения средних значений СН 277-80 от заданного Сх, %

1

Цемент

Дисперсность (удельная поверхность)

10

5

Активность по прочности

5

10

2

Известь немолотая

Содержание СаО

5

5

Сроки гашения

15

15

Температура гашения

10

10

3

Зола-унос кислая

Дисперсность

5

5

4

Зола-унос

Содержание СаО

5

10

высокоосновная

Дисперсность

5

5

5

Алюминиевая пудра

Содержание активного алюминия

3

5

6

Помол песка

Плотность шлама

3

3

Дисперсность песка (удельная поверх­ность)

5

5

7

Усреднение шлама в бассейнах

Однородность шлама по высоте шламбассейна

1

1

8

Приготовление известково-песчаной

Содержание активного СаО

3

5

(известково-золь­ной) тонкомолотой смеси

Удельная поверхность

3

5

9

Приготовление вод­ной суспензии алюминиевой пудры

Содержание алюминия в 1 л или в 1 кг

3

5

10

Приготовление

Температура шлама

5

5

ячеистобетонной смеси

Температура воды

2

2

Расход материалов

2

0

11

Формование изделий

Температура ячеистобетонной смеси при за­ливке в формы

5

5

Вязкость ячеистобетонной смеси при залив­ке

2

5

12

Ячеистый бетон

Пластическая прочность ячеистого бетона-сыр­ца перед разрезкой массивов и срезкой “горбушки”

2

5

Объемная масса

5

3

Прочность при сжатии

15

10

д) цвет и размещение отделочных материалов в соответствии с утвержденным эталоном-изделием, установленным  в цехе от­делки;

е) наличие отслоения отделочного слоя, керамической и стеклянной плитки, определяемого по глухому звуку при просту­кивании молотком всей поверхности слоя или плитки;

ж) наличие  разнотонности,  просвечивания  нижележащего слоя и вздутий.

Объемная масса, прочность при сжатии, морозостойкость и влажность изделий определяют по соответствующим ГОСТам.

10.6. Изделия принимают партиями. Размер парит устанавливается в соответствующих нормативных документах. Партия считается принятой, если показатели качества изделий удовлет­воряют требованиям соответствующих ГОСТов.

11. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ ИЗДЕЛИЙ

11.1. Готовые изделия из ячеистого бетона должны быть за­щищены от увлажнения и храниться на крытом складе или под навесом в соответствии с требованиями ГОСТ 11118—73, ГОСТ 19570—74, ГОСТ 5742—76.

11.2. Стеновые изделия и составные панели должны хранить­ся в кассетах в вертикальном положении. Стойки кассет следует размещать от торца панели на расстояние не менее 0,2 м.

При транспортировании стеновые панели из ячеистого бетона объемной массы 600 кг/м3 и менее, а также все панели с отделоч­ным слоем следует устанавливать в вертикальном положении в специальные контейнеры. Зазор между изделиями и панелями должен быть 30—50 мм.

11.3. Панели перекрытий должны храниться на деревянных прокладках в штабелях, имеющих не более шести рядов по высо­те. Зазор между панелями должен быть не менее 30 мм.

11.4. Теплоизоляционные изделия, рассортированные по мар­кам, следует хранить в контейнерах. При отсутствии контейнеров в штабелях не более шести рядов по высоте с деревянными про­кладками толщиной не менее 25 мм и шириной 70 мм.

11.5. Погрузку и выгрузку изделий следует производить специальными подъемными механизмами.

ПРИЛОЖЕНИЕ 1

СОСТАВЫ, ПРИГОТОВЛЕНИЕ АНТИКОРРОЗИОННЫХ

МАСТИК И НАНЕСЕНИЕ ПОКРЫТИЙ НА АРМАТУРУ

1. Цементно-битумная мастика

1. Цементно-битумная мастика должна состоять из нефтяно­го битума марки БН-1 (ГОСТ 6617—76), растворителя — уайт-спирита (ГОСТ 3134—78) и наполнителя — портландцемента.

2. Соотношение компонентов мастики в частях по массе должно   быть:   битум — 1,   портландцемент — 4,6,   уайт-спирит — 1,4—1,7.

3. Мастику следует приготавливать в шаровой мельнице, выполненной во взрывобезопасном исполнении в следующей последовательности: раздробленный на куски, просеянный через сито с ячейками 10 мм битум и отдозированные количества растворителя и цемента должны загружать и перемешивать в течение 2 ч.

4. Приготовленная мастика должна храниться в плотно за­крытых емкостях или в мельнице.

5. Вязкость готовой мастики должна быть 130—150 с (по ВЗ-4 при t=20°С). Вязкость мастики корректируют добавлением растворителя. После выдержки мастики в цилиндре с диаметром 100 мм и высотой 500 мм в течение суток на дне не должно образоваться плотного осадка.

6. Мастику перед подачей в расходные баки следует переме­шать и профильтровать через сито с размером ячеек 0,6 мм.

7. Мастику на арматурные каркасы следует наносить напыле­нием в электрическом поле высокого напряжения или окунанием их в ванну с мастикой. В последнем случае состав мастики дол­жен быть более вязким.

8. Наносить мастику в электрическом поле необходимо в сле­дующей последовательности: навеска арматурных  каркасов на конвейер, транспортировка в зону действия распылителей, напы­ление мастики, сушка покрытия, съем каркасов с конвейера и их складирование.

9. Сушку покрытия следует производить при температуре 60—70°С в сушильной камере в течение 10—15 мин, при этом дол­жны удаляться пары уайт-спирита. Сушка при температуре 18—23°С должна быть не менее 24 ч.

10. Толщина покрытия при однократном и при двукратном нанесении должна быть не менее: 0,2—0,3 мм — в электрическом поле; 0,3—0,5 мм — после окунания.

2. Цементно-полистирольная мастика

11. Цементно-полистирольная мастика  должна  приготавли­ваться из полистирола (ГОСТ 20282—74*), растворителя-метаксилола, ксилола (ГОСТ 9949—76) или скипидара (ГОСТ 1571—76) и наполнителя — портландцемента.

12. Соотношение компонентов мастики в частях по массе должно быть: полистирол — 20, растворитель — 80,  портландце­мент — 130—200.

Допускается применять вместо полистирола и органического растворителя кубовые остатки производства стирола в количестве 100 вес. ч.

13. Мастику следует приготавливать в шаровой мельнице или растворосмесителях. При изготовлении в растворосмесителе вна­чале должен приготавливаться полистирольный клей растворением полистирола в растворителе. Затем при непрерывном перемешива­нии добавляют небольшими порциями цемент и перемешивают до получения однородной массы.

При приготовлении мастики в мельнице сначала должны за­гружать растворитель и полистирол, а затем цемент. Смесь дол­жна перемешиваться в течение 1 ч до получения однородной по консистенции мастики объемной массы 1400—1500 кг/м3.

14. Вязкость полистирольного клея и кубовых остатков должна проверяться при изготовлении каждой новой порции мастики и соответствовать 45—55 с по ВЗ-4.

Объемную массу мастики следует проверять 1 раз в смену, а также каждой вновь приготовленной порции мастики.

15. Нанесение покрытий на каркасы следует производить пу­тем их окунания в мастику.

16. При перерывах в работе емкость с мастикой должна быть закрыта крышкой или рулонным материалом. Емкость для мас­тики следует очищать не реже 2 раз в год.

17. Сушка покрытия должна производиться в закрытых ка­мерах при температуре 60—70°С и течение 8—10 мин, а при тем­пературе 18—23°С не менее 6—8 ч.

18. Толщина покрытия на арматуре должна быть не менее 0,5 мм.

3. Ингибированная сланцебитумно-цементная мастика

19. Ингибированная сланцебитумно-цементная мастика должна состоять из сланцевого битума БС-V, портландцемента и инги­битора СФИ.

20. Соотношение компонентов мастики в частях по массе должно быть: сланцевый  битум — 1,  портландцемент — 2,3—2,7, ингибитор СФИ — 0,03.

21. Приготовление мастики следует осуществлять в реакторе в количестве, соответствующем однократному наполнению накопительной емкости, в следующей последовательности.

В реактор загружают куски битума и доводят их до полного расплавления, а затем перекачивают насосом в смесительный бак автоматизированной установки.

Ингибитор СФИ, отдозированный по объему, добавляют в расплавленный битум и перемешивают в течение 10 мин.

Цемент добавляют в смесительный бак отдельными порциями и следят за тем, чтобы температура смеси была не ниже 140°С. При снижении температуры ниже 140°С электродвигатель  мешалки должен автоматически отключаться во избежание поломки и вновь включаться только при достижении температуры 140°С. По окончании введения цемента и тщательного перемешивания смеси мешалку следует выключать, а температуру смеси повышать до 155°С

22. Нанесение покрытия из арматурные каркасы осуществля­ют окунанием их в горячую мастику.

23. Извлеченные из мастики каркасы необходимо выдержи­вать над ней в течение 10—15 с. При стекании смеси допускается образование вытянутых капель в виде игл. Для предотвращения образования при стекании избытка смеси сплошной пленки “бо­роды” следует снизить вязкость смеси повышением ее темпе­ратуры.

24. Отвердевание покрытия должно наступать при темпера­туре окружающего воздуха 20°С через 6 мин.

25. Толщина покрытия независимо от количества окунаний каркаса в мастику должна быть   0,6±0,1 мм.

ПРИЛОЖЕНИЕ 2

ОПРЕДЕЛЕНИЕ ПЛАСТИЧЕСКОЙ ПРОЧНОСТИ

ЯЧЕИСТОГО БЕТОНА-СЫРЦА

Пластическую прочность газобетонного сырца следует опре­делять с помощью переносного конического пластометра пружин­ного типа.

Перед определением необходимо проверять плавность перемещения конуса и нулевое положение стрелки индикатора. Не допускается к применению индикатор с отклонением стрелки от ну­левого показания более ±0,05 мм или индикаторы со свободно перемещающимся стержнем.

Пластическая прочность газобетона-сырца должна опреде­ляться на верхней грани изделия на расстоянии не менее 20 см от борта формы. Поверхность бетона в месте испытания должна быть ровной без каверн и включений твердых частиц. Место и время определения пластической прочности должны быть указа­ны в технологической карте.

При замере конус устанавливают перпендикулярно поверхнос­ти бетона и медленно вдавливают рукой в сырец до полного погружения, при этом следует брать показания с точностью до 0,1 мм.

Пластическую прочность сырца Rпл, кгс/см2, вычисляют по формуле

     СН 277-80                                             (13)

где Р — жесткость пружины, кгс/см;

п — показание индикатора, см.

Величину пластической прочности следует определять как среднее арифметическое из трех испытаний. Описание пластометра непружинного типа и правила пользования приведены в “Инструкции по изготовлению изделий из ячеистого автоклавного бетона по комплексной вибрационной технологии”.

ПРИЛОЖЕНИЕ 3

СОСТАВЫ КРАСОК И ИХ ПРИГОТОВЛЕНИЕ

1. Полимерцементные краски следует приготавливать путем перемешивания латекса СКС-65ГП с добавками и сухой смесью. Смесь латекса с добавками приготавливают в мешалке путем перемешивания поочередно вводимых: латекса СКС-65ГП (ГОСТ 10564—75)  30,6%, 1,8%  ОП-7 (ГОСТ 8433—57), 1,3% КМЦ (2,5 %-ного раствора) и 1,3% жидкого калиевого стекла (ГОСТ 13078—67*). Предварительно ОП-7 и порошок КМЦ затворяются водой, первый в соотношении 1:2, второй —  1:3 (по массе) и выдер­живаются 24 ч. В приготовленную смесь при перемешивании небольшими порциями добавляют 15% белого портландцемента, 18,4% сухого песка крупностью до 0,5 мм, 30,6% измельченного газобетона, пигменты согласно колеру и затем 1% жидкости ГКЖ-11  (ГОСТ 13004—77). Готовую краску процеживают. Срок годности 3—4 ч.

2. Цементные краски следует приготавливать путем затворения и перемешивания 75% белого (ГОСТ 965—78) или цветно­го (ГОСТ 10178—76) портландцемента, 15% извести-пушонки (ГОСТ 9179—77), 10% дисперсии ПВА 50 %-ной, 3% хлористого кальция (ГОСТ 450—77), 1% стеарата кальция, белил (ГОСТ 202—76*) и пигментов (по колеру) с водой в количестве 0,4—0,6 л на 1 кг сухой смеси.

3. Поливинилацетатцементные краски ПВАЦ, ПВАГ, ПМС и ПВАМ следует приготавливать в мешалках путем перемешивания в течение 5—10 мин сначала дисперсии ПВА 50 %-ной (ГОСТ 18992—73*) и воды, затем сухих компонентов согласно табл. 13.

Таблица 13

Компоненты

Состав, %, по массе

ПВАЦ

ПВАГ

ПМС

ПВАМ

Портландцемент белый или цветной

53

Измельченный газобетон (удельная поверхность 600—2000 см2/г)

44

53,3

37

Дисперсия ПВА 50 %-ная, эмульсия СВЭ или СВМ марки С-135 (пластифи­катора должно быть 15 %)

19

26

13,3

26

Кремнефтористый натрий (порошок)

1

Пигмент минеральный

0—10

0—10

0—10

от массы газобетона

Кремнийорганическая жидкость ГКЖ-11

6,7

Вода

27

30

26,7

37

Поливинилацетатцементную краску ПВАЦ с повышенным содержанием  полимера  следует   приготавливать в  мешалках СО-11, С-868 в следующей последовательности: сначала загружа­ют дисперсию полимера (0,7 частей по массе), пластификатор дибутилфталат (ГОСТ 2102—67) в количестве 15% (массы диспер­сии непластифицированной) и половину воды затворения (0,2—0,3 частей по массе), затем при непрерывном перемешивании до­бавляют цемент (1 часть по массе), песок (1 часть по массе), остальную воду и перемешивают в течение 10 мин.

4. Декоративный раствор следует приготавливать в смесителях с числом оборотов 80—100 в мин со следующей последовательностью загрузки компонентов: вода, стабилизатор, акриловая эмульсия МБМ-5с или латекс СКС-65ГП (50—70% требуемого количества) или дисперсию ПВА 50 %-ную, затем сухие компоненты в количестве, указанном в табл. 14. После 2 мин перемешивания в смесь добавля­ют остальное количество эмульсии пли латекса и еще перемешивают 2—3 мин. Консистенция раствора должна быть 10—12 см по ко­нусу СтройЦНИЛ.

Таблица 14

Компоненты

Состав, % по массе компонентов

без наполнителя

с наполнителем

Портландцемент белый марки не ниже 300

18—21

10—15

Песок или смесь песка с мраморной мукой в соотношении 1:1 (по массе)

36—42

15—30

Дробленый ячеистый бетон фракции 1—2 мм

20—30

Эмульсия МБМ-5С

7—9

Латекс СКС-65ГП

4—5

3—5

Дисперсия ПВЛ 50 %-ная, пластифицированная

7

5—9

ОП-7 (10 %-ный водный раствор)

1—2

4—6

Вода

10—15

10—15

Пигменты (от массы сухих компонентов)

0—4

0—4

Окись цинка

0—5

0—5

5. Состав для клеящей основы КДОСИ следует приготавливать в мешалках путем перемешивания в течение 5 мин последователь­но загружаемых компонентов, указанных в табл. 15.

ОСД (отверждающую стабилизирующую добавку) приготавли­вают путем тщательного перемешивания в мешалке в течение 5—15 мин до гомогенного состояния ОП-7 (15%), эпоксидной смолы ЭД-5 пли ЭД-6 (ГОСТ 19587—74) (29%), спиртов жирных синте­тических (21%), КМЦ или триполифосфата натрия (6%), нитрорастворителя 646 (14%) и воды (15%). В состав КДОСИ (цементный) можно вводить песок фракцией до 0,6 мм в соотношении 1:3¸4 (КДОСИ : песок). Жизнеспособность составов 8 ч.

Таблица 15

Компоненты

Состав, % по массе

1

2

Вода

9,7

13

ОСД

3

2,8

Акриловая эмульсия МСМ-5с

30,4

28,2

ПЭПА (10 %-ный раствор)

0,9

1

Портландцемент белый марки не ниже 300

56

27

Измельченный газобетон удельной поверхностью 2500—3000 см2/г

18

6. Состав для клеящей основы Декор и АЦС следует приго­тавливать в мешалках путем смешивания компонентов, указанных в табл. 16, в следующей последовательности: полимерные связующие, 25 %-ный раствор казеинового клея, затем цемент, пигмент и напол­нители. Полученный состав процеживают или пропускают через краскотерку. Приготовленный состав следует применять через 20—30 мин после изготовления, периодически перемешивая.

Таблица 16

Компоненты

Состав, %, по массе для покрытий

Декор-1

Декор-2

Декор-3

АЦС

Акриловая эмульсия МБМ-5с

14—16

18

Латекс СКС-65ГП, СКС-65ГПБ или СКС-60ГП

6—8

18—20

6—9

Дисперсия ПВА 50 %-ная

12—16

Стабилизатор 25 %-ный раствор (водный) казеино­вого клея

3—5

3—5

2 4

11,2

Белый портландцемент мар­ки М 300

15—18

18—20

18—20

59,2

Песок  молотый

13—18

15—20

15—20

Песок  немолотый

13—18

15—20

15—20

Мел молотый, мрамор мо­лотый

3—6

3—6

3—6

Пигменты минеральные

0—5

0—5

0—5

0,1

Вода

6—10

3—6

3—6

11,4

7. Состав полимерцементного клея для послеавтоклавного приклеивания керамической плитки дан в табл. 17. Жизнеспособность клея не менее 8 ч. Вязкость клея перед употреблением должна быть в пределах 22—24 см по Суттарду. Расход 3—3,5 кг на 1 м2 поверх­ности.

Таблица 17

Состав, %, по массе

1

2

Портландцемент

19,4

21,5

Песок естественный

37

40,3

Песок молотый

7,5

8,7

Мел

6,5

5,75

Латекс СКС-65-ГП

1,6

9,35

Эмульсия МБМ-5с

5,5

5

Дисперсия ПВА 50 %-ная

8—10

Казеиновый клей (25 %-ный раствор)

4,9

8

Вода

8—10

2—3

ПРИЛОЖЕНИЕ 4

ОПРЕДЕЛЕНИЕ “ПЕРЕЖОГА” В ИЗВЕСТИ

Титрованием раствора в соответствии с ГОСТ 22688—77 определяют содержание в извести активных СаО + МgО, затем этот раствор в колбочке, накрытой часовым стеклом, кипятят 10—15 мин. После кипячения раствор в горячем состоянии снова титруют соля­ной кислотой до получения нейтральной среды.

По количеству соляной кислоты, V мл, израсходованной на второе титрование, устанавливают (%) количество извести — “пережога” по формуле

 СН 277-80                                      (14)

где 2,804 — количество окиси кальция, соответствующее 1 мл. 1 N раствора соляной кислоты, умноженное на 100;

к — поправка к титру I N раствора соляной кислоты;

Р — навеска извести, г.

ПРИЛОЖЕНИЕ 5

ОПРЕДЕЛЕНИЕ УДЕЛЬНОЙ ПОВЕРХНОСТИ ПЕСКА

В ТОНКОМОЛОТЫХ СМЕСЯХ С ИЗВЕСТЬЮ И ИЗВЕСТНЯКОМ

Удельную поверхность песка следует определять следующим образом: навеску смеси в количестве 25—30 г помещают в стеклян­ный стакан и при перемешивании порциями добавляют 10 %-ную соляную кислоту до прекращения выделения из смеси газа, затем со­держимое стакана нагревают до кипения. После осаждения песка из стакана в воронку с фильтром осторожно сливают жидкость, а к песку добавляют небольшое количество дистиллированной воды и фильтруют. Песок высушивают до постоянного веса и определяют его удельную поверхность.

СН 277-80

Рис. 1. Прибор для испы­тания алюминиевой пуд­ры

1 — металлический    сосуд; 2 — крышка; 3 — краник; 4 — штуцер; 5 образцо­вый манометр; 6 — соеди­нительная гайка со штуце­ром; 7 —резиновая трубка; 8 — штатив;

9 — лодоч­ка; 10 — щелочной раствор

ПРИЛОЖЕНИЕ 6

ОПРЕДЕЛЕНИЕ АКТИВНОГО АЛЮМИНИЯ

Определение активного алюминия в алюминиевой пудре или пас­те следует производить в толстостенном металлическом стакане с герметически закрывающейся крышкой (рис. 1). В металлический стакан объемом 1000 мл вливают 250 мл предварительно приготовленного 10 %-ного раствора едкого натрия или калия при темпе­ратуре 20±0,5°С. Затем берут навеску пасты или сухой алюминиевой пудры 1 г и в пластмассовой чашечке опускают в стакан на поверх­ность раствора щелочи.

После этого сосуд герметично закрывают крышкой, и если стрел­ки манометра сместилась с нуля, то следует открыть газовый кран и уравнять давление в сосуде с атмосферным, а стакан переворачивают, чтобы чашечка опрокинулась и утонула в растворе. Затем кран снова закрывают. С этого момента начинается реакция щелоч­ного раствора с алюминием и выделение водорода. В сосуде повы­шается давление, величину и скорость которого показывает мано­метр. Продолжительность реакции не превышает 5—7 мин, что обнаруживают по прекращению движения стрелки манометра. Если по окончании реакции стрелка непрерывно смещается к нулю, то это указывает на негерметичность крышки, и определение следует повторить.

В расчет принимается показание манометра при установившем­ся положении стрелки. Содержание активного алюминия, a, %, массы пробы пасты или алюминиевого порошка, определяется по фор­муле

СН 277-80                                        (15)

где N — показания манометра;

Vв объем воздушного пространства в приборе над щелочным раствором, см3 (Vв = Vп – Vщ);

Vп объем пустого стакана в закрытом состоянии, см3;

Vщ — объем щелочного раствора, залитого в прибор, см3 (мл);

P — масса пробы, г;

Kt — коэффициент на отклонения температуры раствора от 20°С

      СН 277-80

где t — температура щелочного раствора после опыта, град;

1330 — объем газа, см3, выделяющегося при полной реакции 1 г активного алюминия при температуре 20°С и при нормальном атмосферном давлении;

100 — коэффициент.

При испытании водной суспензии алюминиевой пудры определя­ют содержание активного алюминия, q, г, в 1 л или в 1 кг суспен­зии, в зависимости от способа дозирования ее в производственных условиях, по формулам:

СН 277-80                                                (16)

СН 277-80                                                 (17)

где 0,75 — коэффициент;

Vс  — объем пробы, см3;

Р — масса суспензии в пробе, г;

N, Vв, Kиз формулы (15).

Прибор должен работать при плавных непульсирующих нагруз­ках, не превышающих 2/3 максимального давления, указанного на шкале манометра. Особое внимание следует обращать на плавность выпуска газа из прибора после окончания опыта. Крышку можно снимать со стакана только после нулевого показания стрелки мано­метра.

Оставшийся в стакане щелочной раствор следует использовать еще для последующих 3—5 опытов.

ПРИЛОЖЕНИЕ 7

ОПРЕДЕЛЕНИЕ ПЛОТНОСТИ ПЕСЧАНОГО ШЛАМА

Шлам в количестве 1 л и более отбирают при помоле частями за 3—5 приемов по 200—300 мл с интервалами 3—5 мин. При кон­троле шлама в шламбассейнах пробы отбирают на разных уровнях, через пробоотборники, образованные в стенках шламбассенна. При контроле шлама в расходном баке пробы отбирают одну вслед за другой.

Полученные пробы тщательно перемешивают, переливают в мерную кружку емкостью 1 л.

Для точности результата определения следует пользоваться кол­бой или металлической конической кружкой с горлышком диамет­ром 40—50 мм.

Кружку (колбу) следует заполнить до краев, избыток удалить, стенки протереть сухой тряпочкой и взвесить. Плотность шлама, gшл, г/л, определяют по формуле

СН 277-80                                      (18)

где Рс масса пробы вместе с тарой, г;

Рк — масса кружки, г;

Vк — объем кружки, мл.

ПРИЛОЖЕНИЕ 8

СТАТИСТИЧЕСКАЯ ОБРАБОТКА РЕЗУЛЬТАТОВ

ТЕХНОЛОГИЧЕСКОГО КОНТРОЛЯ

Для статистической обработки результатов технологического контроля из лабораторного журнала выбирают нес результаты, полученные в контрольный период (месяц, квартал, год). Минимальный объем выборки, пригодный для статистического анализа, должен содержать не менее 30 результатов. Не разрешается исключать из выборки те результаты, которые выходят за границы поля допусков.

Точность технологических процессов оценивают путем сравнения среднеарифметических значений СН 277-80 контролируемых параметров по пп. 10.2 и 10.3 настоящей Инструкции, вычисленных по данным производственного контроля с нормируемыми значениями Сх.

Если отклонение СН 277-80 от Сх, выраженное в % от Сх, превышает базовые, величины, указанные в таблице 12, то такие процессы и параметры нуждаются в корректировке и уточнении.

Стабильность технологических процессов оценивают по величине коэффициентов вариации (Vx) контролируемых параметров и по количеству результатов, выходящих за пределы поля допусков (Тв и Тн). Если фактические значения Vx превышают нормируемые пока­затели (табл. 12), а количество результатов, выходящих за пределы поля допусков более 5%, то это означает, что технологический процесс неустойчив и необходимо принять меры для его стабилиза­ции.

Статистические характеристики определяют по формулам:

среднее арифметическое значение — СН 277-80

СН 277-80                           (19)

среднеквадратичное отклонение — sх

         СН 277-80                                           (20)

коэффициент вариации — Vx

       СН 277-80                                             (21)

При большом объеме выборки обработку результатов текущего контроля следует начинать с составления вариационной табл. 18.

Ширину интервалов h следует выбирать такой, чтобы число интервалов K было не менее 7 и не более 13. При объеме выборки менее 50 результатов число интервалов следует принять 7 при N = 1000, K = 13.

Ширину интервалов h определяют путем деления величины раз­маха (xmax—xmin) на число принятых интервалов K и полученный результат округляют. Для каждого интервала определяют числен­ное значение интервала U.

Таблица 18

№ интер-вала

Границы интервала h

Центр интервала U

Частота

m

Частость

f

Условный центр интервала

Расчетные

величины

е

me

me2

1

470—485

477,5

3

1,2

—5

—15

75

2

486—500

492,5

7

2,8

—4

—28

112

3

501—515

507,5

22

8,8

—3

—66

198

4

516—530

522,5

24

9,6

—2

—48

96

5

531—545

537,5

37

14,8

—1

—37

37

6

546—560

552,5

49

19,6

    0

     0

0

7

561—575

567,5

47

18,5

    1

    47

47

8

576—590

582,5

30

12,0

    2

    60

120

9

591—605

597,5

22

8,8

    3

    66

198

10

606—620

612,5

6

2,4

    4

    24

96

11

621—635

627,5

3

1,2

    5

    15

75

å = 250

å = 100

Q = 18

Q = 1054

Все результаты, записанные в журнале текущего контроля в те­чение анализируемого периода времени, должны быть разнесены по интервалам табл. 18. Пометки следует записывать в виде точек и черточек.

Вычисление числовых характеристик следует проводить в табличной форме. Для этого определяют условные центры каждого интервала (е) по формуле

          СН 277-80                                              (22)

где U — значение центра интервала;

а — условный центр рассеивания для всего интервального ряда;

h — ширина интервала.

СН 277-80

Рис. 2. Графическое изображение вариационного ряда распределения

1 — гистрограмма; 2 кривая нормального распределения; X — центр рас­пределения;

Тн и Тв — границы поля допусков, равные соответственно 550 и 650 кг/м3

За условный центр рассеивания а принимают то значение цен­тра интервала (U), для которого абсолютная частота т наибольшая и располагается ближе к середине интервального ряда.

Статистические характеристики для интервального ряда распределения определяют по формулам:

а) средняя арифметическая

     СН 277-80                                            (23)

б) дисперсия

   СН 277-80                         (24)

в) среднеквадратическое отклонение СН 277-80;

г) коэффициент вариации по формуле (21),

где Q — сумма цифр в графе 7 табл. 17;

      Q — сумма цифр в графе 8 табл. 17.

Таблица 19

Таблица значений функций

СН 277-80

z

00

01

02

03

04

05

06

07

08

09

0,0

0,0000

0040

0080

0120

0160

0199

0259

0279

0319

0359

0,1

0,0398

0438

0478

0517

0557

0596

0636

0675

0714

0783

0,2

0,0793

0832

0871

0910

0948

0987

1026

1064

1103

1141

0,3

0,1179

1217

1255

1293

1331

1368

1406

1443

1480

1717

0,4

0,1554

1591

1626

1664

1700

1736

1772

1808

1844

1879

0,5

0,1915

1950

1985

2019

2054

2088

2123

2157

2190

2224

0,6

0,2257

2291

2324

2357

2389

2422

2454

2486

2517

2549

0,7

0,2580

2611

2642

2673

2704

2734

2764

2794

2823

2852

0,8

0,2881

2910

2939

2967

2995

3023

3051

3078

3106

3133

0,9

0,3159

3186

3212

3238

3264

3289

3315

3340

3365

3389

1

0,3413

3438

3461

3485

3508

3531

3554

3577

3599

3621

1,1

0,3643

3665

3686

3708

3729

3749

3770

3790

3810

3830

1,2

0,3849

3869

3888

3907

3925

3944

3962

3080

3997

4016

1,3

0,4032

4049

4066

4082

4099

4115

4131

4147

4162

4177

1,4

0,4192

4207

4244

4236

4251

4265

4279

4292

4306

4319

1,5

0,4332

4345

4357

4362

4370

4394

4406

4418

4429

4441

1,6

0,4452

4463

4474

4484

4495

4503

4515

4526

4535

4545

1,7

0,4554

4564

4573

4582

4591

4599

4608

4616

4625

4633

1,8

0,4713

4719

4726

4732

4733

4744

4750

4756

4767

4771

2

0,4772

4778

4783

4793

4798

4803

4808

4811

4814

4817

2,1

0,4821

4826

4834

4838

4842

4846

4848

4850

4853

4857

2,2

0,4861

4864

4868

4871

4875

4878

4881

4884

4887

4890

2,3

0,4893

4896

4898

4901

4904

4906

4909

4911

4913

4916

2,4

0,4918

4920

4922

4925

4927

4929

4931

4932

4934

4936

2,5

0,4938

4940

4941

4943

4945

4946

4948

4949

4951

4952

2,6

0,4953

4955

4956

4957

4959

4960

4961

4962

4963

4964

2,7

0,4965

4966

4967

4968

4969

4970

4971

4972

4973

4974

2,8

0,4974

4975

4976

4977

4977

4978

4979

4979

4980

^981

2,9

0,4981

4982

4982

4983

4984

4984

4985

4986

4986

4986

3

0,4987

4987

4988

4989

4989

4989

4989

4989

4990

4990

3,1

0,4990

4991

4991

4991

4992

4992

4992

4992

4993

4993

3,2

0,4993

4993

4994

4994

4994

4994

4994

4995

4995

4995

Для большей наглядности характера распределения изучаемого параметра вариационный ряд следует изобразить в виде графика (рис. 2), для чего определяется повторяемость результатов (частот­ность) в каждом интервале f, выраженная в процентах (графа 5 табл. 18).

Частотность определяется по формуле

            СН 277-80                                           (25)

На гистограмме отмечаются также границы поля допусков Тн и Тв.

Доля брака определяется по формулам и с помощью табл. 19:

         СН 277-80                                   (26)

         СН 277-80                                   (27)

где Р (х Тв ) — доля брака, у которого контролируемый пара­метр выше Тв;

Р (х Тн) доля брака, у которого контролируемый параметр меньше Тн;

Ф (zв) и Ф (zн) — функции нормального распределении (функ­ции Лапласа);

       СН 277-80                                             (28)

       СН 277-80                                             (29)



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
