(к СНиП II-3-79) Теплотехнический расчет зданий

ЛенЗНИИЭП Госгражданстроя

ПОСОБИЕ

ПО ТЕПЛОТЕХНИЧЕСКОМУ РАСЧЕТУ

ИНВЕНТАРНЫХ ЗДАНИЙ (ПЕРЕДВИЖНЫХ

КОНТЕЙНЕРНЫХ И СБОРНО-РАЗБОРНЫХ)

(к СНиП II-3-79*)

Москва                                1986

Ленинградский зональный научно-исследовательский

и проектный институт типового и проектирования

жилых и общественных зданий

(ЛенЗНИИЭП Госгражданстроя)

ПОСОБИЕ

ПО ТЕПЛОТЕХНИЧЕСКОМУ РАСЧЕТУ

ИНВЕНТАРНЫХ ЗДАНИЙ (ПЕРЕДВИЖНЫХ

КОНТЕЙНЕРНЫХ И СБОРНО-РАЗБОРНЫХ)

(к СНиП II-3-79*)

Утверждено

приказом по ЛенЗНИИЭП

от 19 марта 1984 г. № 69

Содержит требования к микроклимату инвентарных зданий различ­ного функционального назначения. Изложены методы теплотех­ни­ческих расчетов, способствующие оптимизации микроклимата и экономии топ­лива при эксплуатации зданий в экстремальных климатических условиях северных районов страны.

Для инженерно-технических работников проектных органи­заций.

ПРЕДИСЛОВИЕ

Интенсивное освоение северных регионов страны поставило перед строителями актуальную задачу проектирования и строительства зданий полной заводской готовности, пригодных для транспортировки в любые отдаленные районы и отвечающих современных требованиям, предъяв­ляемым к среде обитания человека. Подобные здания - мобильные (ин­вентарные), - выпускаемые в настоящее время отечественной промыш­ленностью, не всегда обладают необходимыми качествами, что в значи­тельной мере связано с отсутствием специально разработанных для их проектирования документов. Действующие строительные нормы и пра­вила создавались для проектирования традиционных многоэтажных зда­ний и поэтому не учитывают специфику мобильных (инвентарных до­мов): относительно большую площадь наружных ограждений, наличие продуваемого пространства под домом, повышенную герметичность и малую инерционность. Эти особенности необходимо учитывать при про­ектировании тепловой защиты зданий подобного типа.

Настоящее Пособие, содержащее необходимые дополнения к СНиП II-3-79** в части теплотехнического расчета мобильных (инвентар­ных) зданий, будет способствовать повышению качества проектирования зданий этого типа.

Пособие разработано ЛенЗНИИЭП (канд. техн. наук И.А. Казанцев, канд. биол. наук О.Е. Гаврилова, канд. техн. наук М.А. Еремеев, инжене­ры Л.Т. Бошнякович, Ж.А. Фершукова, А.Г. Рудинский, П.Н. Семенюк) при участии НИИСФ (кандидаты техн. наук А.П. Кротов, Л.К. Марков, М.А. Гуревич, Ю.А. Табунщиков), НИИСК (кандидаты техн. наук В.П. Хоменко, Г.Г. Варенюк), МНИИГ им. Ф.Ф. Эрисмана (кандидаты мед. наук И.С. Кирьянова и Т.К. Яньшина).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящее пособие распространяется на проектирование ог­раждающих конструкций контейнерных и сборно-разборных мобильных (инвентарных) зданий различного функционального назначения.

1.2. В целях сокращения потерь тепла в зимний период и поступле­ний тепла в летний период при проектировании мобильных (инвентарных) зданий и сооружений следует предусматривать:

а) объемно-планировочные решения с учетом обеспечения наиме­ньшей площади ограждающих конструкций;

б) солнцезащиту световых проемов в соответствии с нормативной величиной коэффициента теплопропускания солнцеза­щит­ных устройств;

в) площадь световых проемов в соответствии с нормативным зна­чением коэффициента естественной освещенности;

г) рациональное применение эффективных теплоизоляционных ма­териалов;

д) уплотнение притворов и фальцев в заполнениях проемов и соп­ряжений элементов (швов) в наружных стенах и покрытиях.

1.3. Значение теплотехнических показателей строительных матери­алов, приведенные в прил. 3 СНиП II-3-79** для мобильных (инвентарных зданий северного исполнения принимаются по условиям «А» (кроме ду­шевых и бань), для зданий обычного и южного исполнения - по условиям «Б».

1.4. При проектировании мобильных (инвентарных) зданий и соо­ружений следует предусматривать защиту внутренней и наружной повер­хностей стен от воздействия влаги (производственной и бытовой) и атмо­сферных осадков с учетом материала стен, условий их эксплуатации и требований нормативных документов по проектированию отдельных ви­дов зданий, сооружений и строительных конструкций.

2. РАСЧЕТНЫЕ ТЕПЛОТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

2.1. При теплотехническом расчете наружных ограждающих конст­рукций отапливаемых мобильных (инвентарных) зданий температура на­ружного воздуха принимается для исполнения северного («С») - минус 200С.

2.2. Расчетные температуры внутреннего воздуха принимаются для жилых и общественных зданий - 220С, для производственных - 120С.

2.3. Суточные колебания температуры внутреннего воздуха (к СНиП II-3-79) Теплотехнический расчет зданий, 0C, не должны превышать:

в жилых домах, детских и лечебно-профилактических учреждениях:

в зимний период¼¼+ 1,5

в летний период¼¼+ 2

в общественных зданиях прочего функционального назначения:

в зимний период¼¼+ 2

в летний период¼¼+ 3

2.4. Значение температурного перепада (к СНиП II-3-79) Теплотехнический расчет зданий между температурой внутреннего воздуха и температурой внутренней поверхностей стен, ука­занное в СНиП II-3-79** (п. 2.2), в помещениях, имеющих более двух наружных ограждений, не считая пола, следует принимать на каждое до­полнительное наружное ограждение для жилых домов, детских и лечебно-профилактических учреждений меньше на 10С; для общественных зданий прочего функционального назначения больше на 0,50С.

Примечание. При обогреваемых полах перепады (к СНиП II-3-79) Теплотехнический расчет зданий между температурой внутреннего воздуха и температурой внутренних поверх­ностей стен допускается принимать на один градус больше.

Температура необогреваемого пола должна быть не ниже: в жилых домах, детских и лечебно-профилактических учреждениях - 170С; в обще­ственных зданиях прочего функционального назначения - 160С. Расчетная температура поверхностей обогреваемого пола принимается равной 210С.

3. СОПРОТИВЛЕНИЕ ТЕПЛОПЕРЕДАЧЕ

ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

3.1. Сопротивление теплопередаче (к СНиП II-3-79) Теплотехнический расчет зданий ограждающих конструкций следует принимать равным экономически целесообразному сопротивле­нию теплопередаче (к СНиП II-3-79) Теплотехнический расчет зданий, определенному исходя их условия обеспечения наименьших приведенных затрат (СНиП II-3-79**, п. 2.15), но во всех случаях не менее требуемого сопротивления теплопередаче по гигиени­ческим условиям, определяемого по формуле (1).

3.2. Требуемое сопротивление теплопередаче(к СНиП II-3-79) Теплотехнический расчет зданий, м2×0С/Вт, ограж­дающих конструкций, за исключением окон, следует определять по фор­муле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                (1)

где n - коэффициент, принимаемый в зависимости от положения наруж­ной поверхности ограждающих конструкций по отношению к наружному воздуху; при расчете (к СНиП II-3-79) Теплотехнический расчет зданий ограждающих конструкций мобильных (инвен­тарных) зданий n - принимается равным 1; (к СНиП II-3-79) Теплотехнический расчет зданий- расчетная температура внутреннего воздуха, принимаемая по п. 2.2 в соответствии с номенкла­турой здания, 0С; (к СНиП II-3-79) Теплотехнический расчет зданий- расчетная зимняя температура наружного воздуха, принимаемая по п. 2.1 в соответствии с исполнением здания, 0С;(к СНиП II-3-79) Теплотехнический расчет зданий- нор­мативный температурный перепад между температурой внутреннего воз­духа и температурой внутренней поверхности ограждающей конструк­ции, 0С, принимаемый в соответствии с табл. 2, СНиП II-3-79** или п. 2.4; (к СНиП II-3-79) Теплотехнический расчет зданий- коэффициент теплообмена на внутренней поверхности ограждаю­щей конструкции, Вт/(м2×0С), определяемый для стен и потолка по форму­ле

(к СНиП II-3-79) Теплотехнический расчет зданий                                       (2)

где (к СНиП II-3-79) Теплотехнический расчет зданий- коэффициент конвективного теплообмена, Вт/(м2×0С), определяе­мый по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                       (3)

где (к СНиП II-3-79) Теплотехнический расчет зданий - коэффициент, принимаемый равным для стен - 2,44; для потолка - 3,26; (к СНиП II-3-79) Теплотехнический расчет зданий- коэффициент лучистого теплообмена, принимаемый равным 4,9 Вт/(м2×0С);(к СНиП II-3-79) Теплотехнический расчет зданий- радиационная температура помещения относительно рас­сматриваемого ограждения, 0С, определяемая по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                            (4)

где (к СНиП II-3-79) Теплотехнический расчет зданий и (к СНиП II-3-79) Теплотехнический расчет зданий- соответственно температура и площадь внутренних поверхно­стей ограждений, участвующих в радиационном теплообмене с рассмат­риваемым ограждением; (к СНиП II-3-79) Теплотехнический расчет зданий- поправка, учитывающая влияние мебели и приборов отопления на (к СНиП II-3-79) Теплотехнический расчет зданий, 0С, принимаемая для отдельно стоящих блоков равной 1,05, для угловых помещений сборно-разборных зданий и компле­ксов из блок-контейнеров - 1,03; (к СНиП II-3-79) Теплотехнический расчет зданий- температура на внутренней поверх­ности рассматриваемого ограждения, 0С, определяемая по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                      (5)

Температура внутренних поверхностей ограждений, граничащих с отапливаемыми помещениям, принимается равной температуре внутрен­него воздуха см. п. 2.2, с неотапливаемыми - на 20С ниже. Температура внутренней поверхности окна (к СНиП II-3-79) Теплотехнический расчет зданий, 0С, определяется по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                (6)

где(к СНиП II-3-79) Теплотехнический расчет зданий- сопротивление теплообмену, равное 0,095 м2×0С/Вт; (к СНиП II-3-79) Теплотехнический расчет зданий- сопроти­вление теплопередаче окон, принимаемое в соответствии с прил. 6 СНиП II-3-79*.

Примечание. При определении требуемого сопротивления теплопередаче конструкции пола принимается

(к СНиП II-3-79) Теплотехнический расчет зданий

а(к СНиП II-3-79) Теплотехнический расчет зданийопределяется по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                      (7)

3.3. Расчет (к СНиП II-3-79) Теплотехнический расчет зданийограждающих конструкций сборно-разборных мо­бильных (инвентарных) зданий следует производить по угловому поме­щению 1-го этажа.

Пример 1. Определить требуемое сопротивление теплопередаче (к СНиП II-3-79) Теплотехнический расчет зданий наружных ограждающих конструкций одноэтажного сборно-разбор­ного дома-общежития, предназначенного для эксплуатации в районах Се­вера (рис. 1).

(к СНиП II-3-79) Теплотехнический расчет зданий

Рис. 1. Схема инвентарного дома-общежития из блок-контейнеров

1 - хозблок; 2 - жилые блоки

Расчет производится для жилого блока. Внутренние размеры поме­щения: длина - 5,6 м; ширина - 2,6 м; высота - 1 м. Остекление тройное (к СНиП II-3-79) Теплотехнический расчет зданийм2×0С/Вт. Площади внутренних поверхностей ограждений: про­дольной стены - 14,6 м2; торцевой (глухой) стены - 6,8 м2; торцевой стены (без учета площади окна) - 5,6 м2; потолка и пола - 14,6 м2; окна - 1,2 м2. Расчетные параметры (к СНиП II-3-79) Теплотехнический расчет зданий0С (п. 2.1); (к СНиП II-3-79) Теплотехнический расчет зданий0С (п. 2.2); (к СНиП II-3-79) Теплотехнический расчет зданий0С ; (к СНиП II-3-79) Теплотехнический расчет зданий0С (п. 2.3); (к СНиП II-3-79) Теплотехнический расчет зданий0С (п. 2.4).

Принята следующая конструкция наружных ограждений. Стены и покрытия:

внутренний слой ДВП:

(к СНиП II-3-79) Теплотехнический расчет зданий

ДВП:

(к СНиП II-3-79) Теплотехнический расчет зданий

утеплитель-пенополистирол:

(к СНиП II-3-79) Теплотехнический расчет зданий- определяется из условия обеспече­ния (к СНиП II-3-79) Теплотехнический расчет зданий

наружная обшивка - ДВП:

(к СНиП II-3-79) Теплотехнический расчет зданий

вагонка:(к СНиП II-3-79) Теплотехнический расчет зданий

Наружная обшивка покрыта зеленой масляной краской (к СНиП II-3-79) Теплотехнический расчет зданий. Пол (необогреваемый):

линолеум:(к СНиП II-3-79) Теплотехнический расчет зданий

ДСП:(к СНиП II-3-79) Теплотехнический расчет зданий

ДВП:(к СНиП II-3-79) Теплотехнический расчет зданий

утеплитель-пенополистирол:

(к СНиП II-3-79) Теплотехнический расчет зданий- определяется из условия обеспече­ния (к СНиП II-3-79) Теплотехнический расчет зданий

наружная обшивка - ДВП:

(к СНиП II-3-79) Теплотехнический расчет зданий

Расчет (к СНиП II-3-79) Теплотехнический расчет зданий продольной стеновой панели ведется по формуле (1). Коэффициент теплообмена на внутренней поверхности ограждения (к СНиП II-3-79) Теплотехнический расчет зданий рассчитывается по формуле (2). Для этого в первую очередь определяется коэффициент конвективного теплообмена (к СНиП II-3-79) Теплотехнический расчет зданий, по формуле (3)

(к СНиП II-3-79) Теплотехнический расчет зданий

Затем по формуле (5) рассчитывается температура на внутренней поверхности наружных ограждений (к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Температура поверхности окна(к СНиП II-3-79) Теплотехнический расчет зданий, определяется по формуле (6).

(к СНиП II-3-79) Теплотехнический расчет зданий

Определение радиационной температуры помещения (к СНиП II-3-79) Теплотехнический расчет зданий относи­тельно рассматриваемого ограждения производится по формуле (4)

(к СНиП II-3-79) Теплотехнический расчет зданий

Далее по формуле (2) находится(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Тогда

(к СНиП II-3-79) Теплотехнический расчет зданий

Расчет(к СНиП II-3-79) Теплотехнический расчет зданийпотолка

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Тогда

(к СНиП II-3-79) Теплотехнический расчет зданий

Расчет (к СНиП II-3-79) Теплотехнический расчет зданий пола

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Тогда

(к СНиП II-3-79) Теплотехнический расчет зданий

3.4. Расчет приведенного сопротивления теплопередаче наружных ограждающих конструкций мобильных (инвентарных) зданий (к СНиП II-3-79) Теплотехнический расчет зданий, производится по формуле (11) СНиП II-3-79**, в которой коэффициент приведения (к СНиП II-3-79) Теплотехнический расчет зданий представляет собой произведение коэффици­ентов (к СНиП II-3-79) Теплотехнический расчет зданий,(к СНиП II-3-79) Теплотехнический расчет зданий,(к СНиП II-3-79) Теплотехнический расчет зданий, учитывающих снижение уровня сопротивления теплопе­редаче ограждения за счет различных путей локального переноса тепла.

Тогда

(к СНиП II-3-79) Теплотехнический расчет зданий                                          (8)

где (к СНиП II-3-79) Теплотехнический расчет зданий- сопротивление теплопередаче наружных ограждений, опреде­ляемое по формулам (4) и (5) СНиП II-3-79** без учета факторов, снижа­ющих уровень теплозащиты, м2×0С/Вт.

Наиболее существенным и постоянным для слоистых панельных ограждений является коэффициент (к СНиП II-3-79) Теплотехнический расчет зданий, учитывающий влияние различных теплопроводных включений (обрамлений в стыках, ребер, вкладышей и т.д.), определяемый на основании экспериментальных данных или расче­тов температурных полей по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                       (9)

где (к СНиП II-3-79) Теплотехнический расчет зданий- доля отдельных участков ограждения в общей площади; (к СНиП II-3-79) Теплотехнический расчет зданий- коэф­фициент приведения отдельного участка ограждения, определяемый по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                           (10)

где (к СНиП II-3-79) Теплотехнический расчет зданий- коэффициенты приведения по вертикальному (к СНиП II-3-79) Теплотехнический расчет зданий и горизонталь­ному (к СНиП II-3-79) Теплотехнический расчет зданий сечениям участков ограждения, определяемые по формулам

(к СНиП II-3-79) Теплотехнический расчет зданий                                  (11)

(к СНиП II-3-79) Теплотехнический расчет зданий                                    (12)

где (к СНиП II-3-79) Теплотехнический расчет зданий- площади базовых эпюр температурного поля, равные произ­ведению температуры внутреннего воздуха (к СНиП II-3-79) Теплотехнический расчет зданий на высоту (к СНиП II-3-79) Теплотехнический расчет зданий или шири­ну(к СНиП II-3-79) Теплотехнический расчет зданийотдельного участка ограждения, м×0С; (к СНиП II-3-79) Теплотехнический расчет зданий- площади эпюр тем­пературного поля, равные произведению условной (максимальной) тем­пературы поверхности участка ограждения (т.е. определенной без учета теплопроводных включений) на высоту(к СНиП II-3-79) Теплотехнический расчет зданийили шириной(к СНиП II-3-79) Теплотехнический расчет зданийотдельных учас­тков ограждения, м×0С; (к СНиП II-3-79) Теплотехнический расчет зданий- площади эпюр температурного поля, об­разованные высотой(к СНиП II-3-79) Теплотехнический расчет зданийили шириной(к СНиП II-3-79) Теплотехнический расчет зданийотдельных участков ограждения и температурными рельефами этих участков, определяемыми эксперимен­тально или расчетным путем. При определении (к СНиП II-3-79) Теплотехнический расчет зданий конфигурации площадей сечений температурного рельефа можно представить в упро­щенном виде, например, в виде неправильной трапеции с основанием 0,5 и 2 толщины панели для сечения участков стыков или включений, и в виде правильной трапеции в зоне сквозных болтов с основанием, равным 2 и 6 диаметрам болта; (к СНиП II-3-79) Теплотехнический расчет зданий- коэффициент, учитывающий исключение наклады­ваемых (двойных) «объемов» температурного рельефа поверхности в уг­лах участков ограждения , определяемый по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                    (13)

Если в панели теплопроводные включения представлены только ребрами каркаса, допустимо определять коэффициент (к СНиП II-3-79) Теплотехнический расчет зданий по графику (рис. 2) в зависимости от относительной площади каркаса (к СНиП II-3-79) Теплотехнический расчет зданий (по внутрен­ней поверхности конструкции) и отношения коэффициентов теплопрово­дности материалов утеплителя (к СНиП II-3-79) Теплотехнический расчет зданий и каркаса (к СНиП II-3-79) Теплотехнический расчет зданий.

(к СНиП II-3-79) Теплотехнический расчет зданий

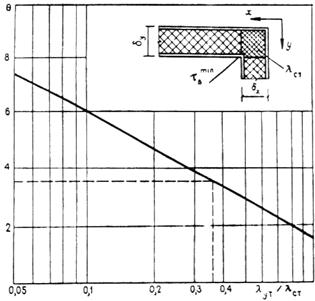

Рис. 2. График для определения коэффициента(к СНиП II-3-79) Теплотехнический расчет зданийпри(к СНиП II-3-79) Теплотехнический расчет зданий

равном: 1 - 0,4; 2 - 0,3; 3 - 0,2

Для неоднородных ребер каркаса (к СНиП II-3-79) Теплотехнический расчет зданий следует определять по фор­муле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                         (14)

где (к СНиП II-3-79) Теплотехнический расчет зданий- толщина панели, м; (к СНиП II-3-79) Теплотехнический расчет зданий- термическое сопротивление каркаса, оп­ределяемое по формуле (5) СНиП II-3-79**.

Коэффициент (к СНиП II-3-79) Теплотехнический расчет зданий, учитывающий влияние воздухопроницаемости на понижение общего уровня теплозащиты ограждения, определяется по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                              (15)

где (к СНиП II-3-79) Теплотехнический расчет зданий- сопротивление теплопередаче ограждения с учетом понижения его за счет переноса тепла фильтрующимся через ограждение воздухом, м×0С/Вт; (к СНиП II-3-79) Теплотехнический расчет зданий- количество тепла, переносимое через места ограждения без теплопроводных включений, Вт/м2, определяемое по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                          (16)

где(к СНиП II-3-79) Теплотехнический расчет зданий- расчетная температура внутреннего и наружного воздуха, 0С; (к СНиП II-3-79) Теплотехнический расчет зданий- количество тепла, переносимое фильтрующимся воздухом через ог­раждения, Вт/м2, определяемое по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                               (17)

где G - расход воздуха через ограждения, кг/(м2·ч), определяемый в соот­ветствии с разд. 5 СНиП II-3-79** либо в соответствии с другими норма­тивными документами; (к СНиП II-3-79) Теплотехнический расчет зданий- средняя теплоемкость воздуха при постоян­ном давлении, равная 1,005 кДж/(кг·0С); (к СНиП II-3-79) Теплотехнический расчет зданий- коэффициент, учитывающий неравномерность и влияние встречного теплового потока, равный 0,6 (СНиП II-3-75*, табл. 3).

Коэффициент (к СНиП II-3-79) Теплотехнический расчет зданий, учитывающий снижения уровня теплозащиты за счет внутренней конвекции воздуха в трехслойных ограждающих конст­рукциях с вентилируемыми воздушными прослойками и воздухопрони­цаемым утеплителем, определяется по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                (18)

где (к СНиП II-3-79) Теплотехнический расчет зданий- сопротивление теплопередаче с учетом понижения его за счет внутренней конвекции воздуха в панели от одной поверхности огражде­ния к другой:

(к СНиП II-3-79) Теплотехнический расчет зданий                            (19)

где Н - высота панели, м; (к СНиП II-3-79) Теплотехнический расчет зданий- сопротивление воздухопроницанию утеп­лителя, м2·ч·Па/кг, (принимается по прил. СНиП II-3- 79** или определя­ется экспериментально); (к СНиП II-3-79) Теплотехнический расчет зданий- удельный вес воздуха, Н/м3, соответст­венно во внутренней и наружной воздушных прослойках, определяется по формуле (31) СНиП II-3-79*, (к СНиП II-3-79) Теплотехнический расчет зданий- средние температуры воздуха, 0С, соответственно во внутренней и наружной воздушных прослойках, определяемые по формулам:

(к СНиП II-3-79) Теплотехнический расчет зданий                                (20)

(к СНиП II-3-79) Теплотехнический расчет зданий                              (21)

где (к СНиП II-3-79) Теплотехнический расчет зданий - термическое сопротивление слоев от внутренней и нару­жной поверхности ограждения до воздушной прослойки, м2·0С/Вт; к - ко­эффициент, учитывающий особенности действия воздушной прослойки, образованной вертикально расположенным профилированным листом с высотой складки не менее 10 мм, определяется по формуле:

(к СНиП II-3-79) Теплотехнический расчет зданий                                                              (22)

где a - ширина удаленной от утеплителя полки профилированного листа, мм; b - ширина прилегающей к утеплителю полки профилированного ли­ста, мм; l - шаг складки профилированного листа, мм.

Пример 2. Определить приведенное сопротивление теплопередаче (к СНиП II-3-79) Теплотехнический расчет зданийстены с окном мобильного (инвентарного) здания. Расчетная темпе­ратура наружного воздуха (к СНиП II-3-79) Теплотехнический расчет зданий, внутреннего (к СНиП II-3-79) Теплотехнический расчет зданий. Режим Б. Длина стены В=5,5 м, высота Н=2б8 м, размер окна 1,2´1 м. Каркас панели деревянный, наружная облицовка - гофрированный металл, внут­ренняя - гофрированный фибролит с шагом складки l=200 мм, высотой h=30 мм и шириной полок, удаленной от утеплителя a=40 мм, прилегаю­щей к утеплителю b=100 мм.

Утеплитель - минвата: плотность (к СНиП II-3-79) Теплотехнический расчет зданийкг/м3, толщина d=100 мм; коэффициент теплопроводности (к СНиП II-3-79) Теплотехнический расчет зданийВт/(м×С), сопротивление тепло­передаче (к СНиП II-3-79) Теплотехнический расчет зданийм2×0С/Вт. Требуемое сопротивление теплопередаче (к СНиП II-3-79) Теплотехнический расчет зданий м2×0С/Вт, сопротивление теплопередаче по полю, панели (к СНиП II-3-79) Теплотехнический расчет зданий м2×0С/Вт, сопротивление теплопередаче окна (к СНиП II-3-79) Теплотехнический расчет зданий м2×0С/Вт. Воздухопроницаемость панели G=0,5 кг/(м2×ч).

Рассчитываем коэффициент (к СНиП II-3-79) Теплотехнический расчет зданий, учитывающий влияние теплопро­водных включений, по формулам (9) - (13).

Для этого рассчитываем площади эпюр распределения температу­ры на внутренней поверхности участков (а, б, в, г) w, м×0С панели по сечениям (рис. 3).

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

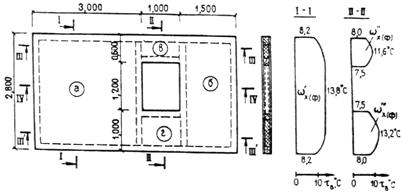

Рис. 3. Распределение температуры на внутренней поверхности панели по ее сечениям

1. По вертикальным сечениям ось х-х:

площади базовых эпюр температурного поля отдельных участков

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий;

условные площади эпюр температурного поля отдельных участков (без учета теплопроводных включений)

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий;

фактические площади эпюр температурного поля отдельных учас­тков

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий.

2. По горизонтальным сечениям ось y-y:

площади базовых эпюр температурного поля отдельных участков

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий;

условные площади эпюр температурного поля отдельных участков (без учета теплопроводных включений)

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий;

фактические площади эпюр температурного поля отдельных участков

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданий.

3. Рассчитываем по формулам (11) - (12) коэффициент приведения (к СНиП II-3-79) Теплотехнический расчет зданийпо вертикальному и горизонтальному сечениям участка «а»

(к СНиП II-3-79) Теплотехнический расчет зданий,

(к СНиП II-3-79) Теплотехнический расчет зданий.

4. Рассчитываем по формуле (13) коэффициент (к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий.

5. Рассчитываем по формуле (10) коэффициент приведения (к СНиП II-3-79) Теплотехнический расчет зданийдля участка «а»

(к СНиП II-3-79) Теплотехнический расчет зданий.

Аналогичным образом рассчитывались (к СНиП II-3-79) Теплотехнический расчет зданий. Полученные ре­зультаты представлены в табл. 1.

Таблица 1

№ п/п

Показатель

Участки панели (рис. 3)

а

б

в

г

1.

Площади участков, м2

8,4

4,2

0,6

1

2.

Отношение площади участка к площади панели

0,59

0,3

0,04

0,07

3.

Площади эпюр распределения температуры на внутренней поверхности участков, w, м×0С, по сечения:

вертикальному

(к СНиП II-3-79) Теплотехнический расчет зданий

50,4

50,4

10,8

18

(к СНиП II-3-79) Теплотехнический расчет зданий

38,64

38,64

6,96

13,2

(к СНиП II-3-79) Теплотехнический расчет зданий

36,4

36,4

5,8

11,02

горизонтальному

(к СНиП II-3-79) Теплотехнический расчет зданий

54

27

18

18

(к СНиП II-3-79) Теплотехнический расчет зданий

41,4

20,7

11,6

13,8

(к СНиП II-3-79) Теплотехнический расчет зданий

39,21

18,42

10,64

11,96

4.

Коэффициенты приведения по вертикальным и горизонтальным сечения участка

(к СНиП II-3-79) Теплотехнический расчет зданий

0,84

0,84

0,77

0,69

(к СНиП II-3-79) Теплотехнический расчет зданий

0,85

0,73

0,87

0,7

5.

Коэффициент (к СНиП II-3-79) Теплотехнический расчет зданий

1,18

1,31

1,24

1,43

6.

Коэффициент приведения для всего участка (к СНиП II-3-79) Теплотехнический расчет зданий

0,84

0,80

0,83

0,69

Рассчитаем по формуле (9) общий коэффициент приведения (к СНиП II-3-79) Теплотехнический расчет зданий, учитывающий теплопроводные включения

(к СНиП II-3-79) Теплотехнический расчет зданий.

Рассчитываем по формулам (15) - (17) коэффициент (к СНиП II-3-79) Теплотехнический расчет зданий, учитываю­щий влияние воздухопроницаемости на общий уровень теплозащиты ог­раждения

(к СНиП II-3-79) Теплотехнический расчет зданий.

Рассчитываем по формулам (18) - (22) коэффициент (к СНиП II-3-79) Теплотехнический расчет зданий, учитываю­щий влияние на общий уровень теплозащиты внутренней конвекции воз­духа в трехслойных ограждающих конструкциях с вентилируемыми воз­душными прослойками и воздухопроницаемым утеплителем. Для этого по формулам (20) и (21) предварительно рассчитываем средние темпера­туры воздуха во внутренней (к СНиП II-3-79) Теплотехнический расчет зданийи наружной (к СНиП II-3-79) Теплотехнический расчет зданийвоздушных прослойках

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Определяем удельный вес воздуха (к СНиП II-3-79) Теплотехнический расчет зданийи(к СНиП II-3-79) Теплотехнический расчет зданий соответственно внутрен­ней и наружной воздушных прослоек [формула (31) СНиП II-3-79**]

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Рассчитываем коэффициент к по формуле (22)

(к СНиП II-3-79) Теплотехнический расчет зданий

Рассчитываем количество тепла, переносимого за счет внутренней конвекции воздуха от одной поверхности панели к другой, (к СНиП II-3-79) Теплотехнический расчет зданий, Вт/м2, по формуле (19)

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Определяем общий коэффициент приведения сопротивления теп­лопередаче стеновой панели по глухой части(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий.

Рассчитываем по формуле (8) приведенное сопротивление тепло­передаче стеновой панели по глухой части (к СНиП II-3-79) Теплотехнический расчет зданий, м2×0С/Вт

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Увеличим толщину утеплителя до 160 мм, тогда

(к СНиП II-3-79) Теплотехнический расчет зданийм2×0С.

Рассчитываем (к СНиП II-3-79) Теплотехнический расчет зданий. Коэффициент (к СНиП II-3-79) Теплотехнический расчет зданийпримем без изменения, т.е. (к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий.

Для определения (к СНиП II-3-79) Теплотехнический расчет зданийрассчитываем

(к СНиП II-3-79) Теплотехнический расчет зданийм2×ч×Па/кг;

(к СНиП II-3-79) Теплотехнический расчет зданий0С;

(к СНиП II-3-79) Теплотехнический расчет зданий0С;

(к СНиП II-3-79) Теплотехнический расчет зданийН/м3;

(к СНиП II-3-79) Теплотехнический расчет зданий Н/м3;

(к СНиП II-3-79) Теплотехнический расчет зданийВт/м2;

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданий;

(к СНиП II-3-79) Теплотехнический расчет зданийм2×0С/Вт.

Следовательно, приведенное сопротивление теплопередаче стено­вой панели по глухой части соответствует (к СНиП II-3-79) Теплотехнический расчет зданийм2×0С/Вт.

3.5. Толщину слоя утеплителя (к СНиП II-3-79) Теплотехнический расчет зданий, м, ограждающей конструкции с последовательно расположенными однородными слоями следует опреде­лять по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                     (23)

где (к СНиП II-3-79) Теплотехнический расчет зданий- сумма термических сопротивлений конструктивных слоев огра­ждений, м2×0С/Вт; (к СНиП II-3-79) Теплотехнический расчет зданий- коэффициент теплопроводности утеплителя, Вт/(м×0С).

В случае неоднородной или воздухопроницаемой ограждающей конструкции (к СНиП II-3-79) Теплотехнический расчет зданийследует определять по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                (24)

3.6. Температура внутренней поверхности ограждающей констру­кции по теплопроводному включению должна быть не ниже температуры точки росы внутреннего воздуха при расчетной зимней температуре наружного воздуха.

Примечание. Относительную влажность внутреннего возду­ха для определения температуры точки росы в местах теплопроводных включений ограждающих конструкций жилых и общественных зданий следует принимать: для исполнения «С» - 40 %, для исполнения «О» и «Ю» - 50 %.

3.7. Температуру внутренней поверхности (к СНиП II-3-79) Теплотехнический расчет зданий, 0С, ограждающей конструкции следует определять согласно п. 2.11* СНиП II-3-79**. Темпе­ратуру внутренней поверхности стальных облицовок в зоне сквозных ста­льных болтов допускается определять по формуле (13) СНиП II-3-79**, т.е.

(к СНиП II-3-79) Теплотехнический расчет зданий                  (25)

где (к СНиП II-3-79) Теплотехнический расчет зданий - сопротивление теплопередаче ограждающей конструкции, м2×0С/Вт, в зоне сквозных стальных болтов, определяемое по формуле (4) СНиП II-3-79**; (к СНиП II-3-79) Теплотехнический расчет зданий - коэффициент, принимаемый по табл. 2.

Рис. 4. Схема установки болтов

Таблица 2

Толщина панели, мм

Схема установки болтов (рис. 4)

Коэффициент (к СНиП II-3-79) Теплотехнический расчет зданий при диаметре болта, мм

8

10

12

16

20

50

(к СНиП II-3-79) Теплотехнический расчет зданий

0,234

0,14

0,08

0,348

0,18

0,12

0,46

0,248

0,158

0,68

0,345

0,246

0,9

0,445

0,325

80

(к СНиП II-3-79) Теплотехнический расчет зданий

0,27

0,145

0,096

0,325

0,175

0,12

0,38

0,202

0,14

0,485

0,262

0,183

0,595

0,32

0,225

100

(к СНиП II-3-79) Теплотехнический расчет зданий

0,263

0,149

0,104

0,306

0,162

0,118

0,346

0,193

0,134

0,431

0,238

0,165

0,515

0,283

0,196

120

(к СНиП II-3-79) Теплотехнический расчет зданий

0,24

0,152

0,107

0,28

0,17

0,117

0,32

0,187

0,13

0,39

0,222

0,153

0,465

0,258

0,176

3.8. Температуру внутренней поверхности ограждения в зоне угло­вых стыков (к СНиП II-3-79) Теплотехнический расчет зданий следует определять на основании расчета температур на ЭВМ или экспериментально. Эту температуру возможно также опреде­лять по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                        (26)

где (к СНиП II-3-79) Теплотехнический расчет зданий - температура внутренней поверхности, 0С, одного из стыкуемых ограждений вне зоны теплопроводных включений, для расчета принима­ется температура ограждения с наименьшим термическим сопротивле­нием, рассчитываемая по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                        (27)

(к СНиП II-3-79) Теплотехнический расчет зданий - безразмерный коэффициент, определяемый по графику (рис. 5) в за­висимости от отношения коэффициента теплопроводности материалов конструкции углового стыка (к СНиП II-3-79) Теплотехнический расчет зданий, который рассчитывается по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                    (28)

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                        (29)

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                       (30)

где (к СНиП II-3-79) Теплотехнический расчет зданий и (к СНиП II-3-79) Теплотехнический расчет зданий - толщины стыкуемых ограждений, м; (к СНиП II-3-79) Теплотехнический расчет зданий и (к СНиП II-3-79) Теплотехнический расчет зданий - приведенные полные термические сопротивления конструкции углового стыка в двух взаимно перпендикулярных направлениях (к СНиП II-3-79) Теплотехнический расчет зданий и (к СНиП II-3-79) Теплотехнический расчет зданий, 0С/Вт, определяемые по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                 (31)

Значения (к СНиП II-3-79) Теплотехнический расчет зданий и (к СНиП II-3-79) Теплотехнический расчет зданий определяются следующим образом. Для определения (к СНиП II-3-79) Теплотехнический расчет зданий рассматриваемая область стыка условно рассекается плоскостями, параллельными направлению (к СНиП II-3-79) Теплотехнический расчет зданий или (к СНиП II-3-79) Теплотехнический расчет зданий, на минимальное количество n участков с последовательно чередующимися однородными слоями.

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Рис. 4. Схема установки болтов

(к СНиП II-3-79) Теплотехнический расчет зданий

Рис. 5. График для определения параметра (к СНиП II-3-79) Теплотехнический расчет зданий

Для каждого i-го участка, состоящего из m слоев, вычисляется его термическое сопротивление

(к СНиП II-3-79) Теплотехнический расчет зданий                                              (32)

где (к СНиП II-3-79) Теплотехнический расчет зданий - площадь сечения i-го участка, м2, длина которого для удобства расчетов принимается равной 1 м; (к СНиП II-3-79) Теплотехнический расчет зданий - соответственно коэффициент теплопроводности, Вт/(м2×0С), и толщина, м, j-го слоя в участке.

Значение (к СНиП II-3-79) Теплотехнический расчет зданий определяется по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                          (33)

Для определения (к СНиП II-3-79) Теплотехнический расчет зданий рассматриваемая область условно рассе­кается плоскостями, перпендикулярными направлению (к СНиП II-3-79) Теплотехнический расчет зданий или (к СНиП II-3-79) Теплотехнический расчет зданий, на ми­нимальное количество к участков с последовательно чередующимися од­нородными слоями.

Для каждого i-го участка, состоящего из l слоев, вычисляется его термическое сопротивление

(к СНиП II-3-79) Теплотехнический расчет зданий                                                             (34)

где (к СНиП II-3-79) Теплотехнический расчет зданий - соответственно площадь сечения, м2, и коэффициент тепло­проводности, Вт/(м×0С), j-го слоя в участке.

Значение (к СНиП II-3-79) Теплотехнический расчет зданий определяется по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                    (35)

Пример 3. Требуется рассчитать температуру в угловом соедине­нии стены и пола. Поперечный разрез углового соединения показан на рис. 6. Принимаем (к СНиП II-3-79) Теплотехнический расчет зданий=-500 C; (к СНиП II-3-79) Теплотехнический расчет зданий=220 C.

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

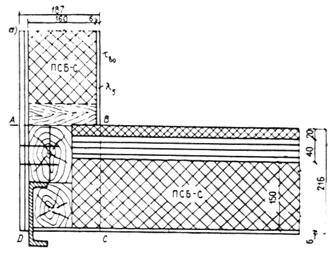

Рис. 6. Поперечный разрез углового соединения панелей стены и пола (а) и его расчетная схема (б)

(к СНиП II-3-79) Теплотехнический расчет зданий Вт/(м×0С).

Рассчитываем приведенный коэффициент теплопроводности в зо­не углового стыка длиной в 1 м (область ABCD). При этом площади сече­ния (к СНиП II-3-79) Теплотехнический расчет зданий, через которые проходит тепловой поток, численно равны (к СНиП II-3-79) Теплотехнический расчет зданий соот­ветствующих участков. Для простоты расчета не учитываем влияние гво­здей, шурупов и выступающей части швеллера. Расчетная область показа­на на рис. 6б.

Рассчитываем (к СНиП II-3-79) Теплотехнический расчет зданий. Для этого зону ABCD (см. рис. 6б) условно рас­секаем на параллельные оси (к СНиП II-3-79) Теплотехнический расчет зданий участки I-VII и определяем их термичес­кие сопротивления (к СНиП II-3-79) Теплотехнический расчет зданий, 0С/Вт, по формуле (32)

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Рассчитаем по формуле (33) (к СНиП II-3-79) Теплотехнический расчет зданий, 0С/Вт

(к СНиП II-3-79) Теплотехнический расчет зданий

Далее определяем (к СНиП II-3-79) Теплотехнический расчет зданий. Для этого условно рассекаем область ABCD на участки 1-7, перпендикулярные направлению оси (к СНиП II-3-79) Теплотехнический расчет зданий, и опреде­ляем по формуле (34) их термические сопротивления (к СНиП II-3-79) Теплотехнический расчет зданий, 0С/Вт

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Рассчитываем (к СНиП II-3-79) Теплотехнический расчет зданий, 0С/Вт, по формуле (35)

(к СНиП II-3-79) Теплотехнический расчет зданий

Рассчитываем (к СНиП II-3-79) Теплотехнический расчет зданий, 0С/Вт, по формуле (31)

(к СНиП II-3-79) Теплотехнический расчет зданий

Приведенный коэффициент теплопроводности в направлении оси (к СНиП II-3-79) Теплотехнический расчет зданий (к СНиП II-3-79) Теплотехнический расчет зданий, Вт/(м×0С), по формуле (29) равен:

(к СНиП II-3-79) Теплотехнический расчет зданий

аналогично в направлении оси (к СНиП II-3-79) Теплотехнический расчет зданий получим

(к СНиП II-3-79) Теплотехнический расчет зданий

По формуле (28) рассчитываем приведенное значение (к СНиП II-3-79) Теплотехнический расчет зданий, ВТ/(м×0С)

(к СНиП II-3-79) Теплотехнический расчет зданий

Определяем отношение коэффициентов теплопроводности утепли­теля (к СНиП II-3-79) Теплотехнический расчет зданий и углового стыка (к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Из графика (см. рис. 5) находим (к СНиП II-3-79) Теплотехнический расчет зданий

Расчет (к СНиП II-3-79) Теплотехнический расчет зданий, м2×0С/Вт, производится по формулам (3) - (5) СНиП II-3-79**

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Далее по формуле (27) определяем значение температуры поверх­ности стены (к СНиП II-3-79) Теплотехнический расчет зданий, 0С вне зон теплопроводных включений

(к СНиП II-3-79) Теплотехнический расчет зданий

Температуру в угловом соединении стены и пола (к СНиП II-3-79) Теплотехнический расчет зданий, 0С рассчи­тываем по формуле (26)

(к СНиП II-3-79) Теплотехнический расчет зданий

Следовательно, температура в угловом соединении стены и пола будет отвечать требованиям невыпадения конденсата при относительной влажности воздуха помещения (к СНиП II-3-79) Теплотехнический расчет зданий.

3.9. Требуемое сопротивление теплопередаче (к СНиП II-3-79) Теплотехнический расчет зданий заполнений све­товых проемов (окон), следует принимать по табл. 3.

Таблица 3

Номенклатура зданий

Исполнение

Требуемое сопротивление теплопередаче заполнений оконных проемов, (к СНиП II-3-79) Теплотехнический расчет зданий, м2×0С/Вт

1. Жилые дома, детские и лечебно-профилактические учреждения

«С»

«О»

«Ю»

0,53

0,53

0,39

2. Общественные здания, кроме указанных в п. 1

«С»

«О»

«Ю»

0,48

0,48

0,31

3. Производственные здания

«С»

«О»

«Ю»

0,34

0,34

0,31

3.10. Приведенное сопротивление теплопередаче заполнений све­товых проемов (окон) следует принимать по прил. 6* СНиП II-3-79**.

4. ТЕПЛОУСТОЙЧИВОСТЬ ЗДАНИЙ

4.1. Проверка теплоустойчивости помещений производится из ус­ловия обеспечения в нем нормативного уровня амплитуды колебания температуры внутреннего воздуха (к СНиП II-3-79) Теплотехнический расчет зданий (п. 2.3).

4.2. Амплитуду колебаний температуры внутреннего воздуха (к СНиП II-3-79) Теплотехнический расчет зданий, 0С, для зимнего периода года следует определять по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий            (36)

где (к СНиП II-3-79) Теплотехнический расчет зданий - амплитуда суточных колебаний температуры наружного возду­ха, 0С, принимаемая независимо от исполнения инвентарных зданий рав­ной 5 0С; m - коэффициент неравномерности отдачи тепла отопительными приборами, принимается равным: при наличии электроотопления (без системы автоматического регулирования) - 0,05; при центральном отоп­лении - 0,1; при печном - 0,5; (к СНиП II-3-79) Теплотехнический расчет зданий - расчетная температура внутреннего воз­духа помещения, 0С, принимаемая по п. 2.2; (к СНиП II-3-79) Теплотехнический расчет зданий - расчетная зимняя темпе­ратура наружного воздуха, 0С, принимаемая по п. 2.1; (к СНиП II-3-79) Теплотехнический расчет зданий - средневзве­шенное значение сопротивления теплопередаче ограждающих конструк­ций, м2×0С/Вт, следует определять по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                    (37)

где (к СНиП II-3-79) Теплотехнический расчет зданий - соответственно значения сопротивлений теплопередаче, м2×0С/Вт, и площади внутренних поверхностей наружных ограждений, м2; (к СНиП II-3-79) Теплотехнический расчет зданий - коэффициент теплопоглощения поверхностей внутренних огражде­ний (перегородок), Вт/( м2×0С), следует применять равным коэффициенту теплоусвоения внутренней поверхности ограждения, (к СНиП II-3-79) Теплотехнический расчет зданий, Вт/( м2×0С), зна­чения которого рассчитываются следующим образом:

если первый слой ограждения, обращенный в помещение, имеет величину характеристики тепловой инерции

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                     (38)

то (к СНиП II-3-79) Теплотехнический расчет зданий, где (к СНиП II-3-79) Теплотехнический расчет зданий - коэффициент теплоусвоения материала первого слоя, Вт/( м2×0С) [см. СНиП II-3-79*; (прил. 3)]; (к СНиП II-3-79) Теплотехнический расчет зданий - термическое сопротивление первого слоя, м2×0С/ Вт; рассчитывается по формуле (3) СНиП II-3-79**,

если первый слой имеет (к СНиП II-3-79) Теплотехнический расчет зданий, но (к СНиП II-3-79) Теплотехнический расчет зданий ((к СНиП II-3-79) Теплотехнический расчет зданий - характеристика тепловой инерции второго слоя), то величину (к СНиП II-3-79) Теплотехнический расчет зданий вычисляют по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                        (39)

где (к СНиП II-3-79) Теплотехнический расчет зданий - коэффициент теплоусвоения материала второго слоя, Вт/( м2×0С);

если первые (к СНиП II-3-79) Теплотехнический расчет зданий слоев конструкции ((к СНиП II-3-79) Теплотехнический расчет зданий) имеют суммарную теп­ловую инерцию (к СНиП II-3-79) Теплотехнический расчет зданий, но тепловая инерция (к СНиП II-3-79) Теплотехнический расчет зданий слоев (к СНиП II-3-79) Теплотехнический расчет зданий, то величину  (к СНиП II-3-79) Теплотехнический расчет зданий следует определять, начиная с (к СНиП II-3-79) Теплотехнический расчет зданий-го слоя конструкции:

для (к СНиП II-3-79) Теплотехнический расчет зданий-го слоя

(к СНиП II-3-79) Теплотехнический расчет зданий                                (40)

для (к СНиП II-3-79) Теплотехнический расчет зданий-го слоя ((к СНиП II-3-79) Теплотехнический расчет зданий)

(к СНиП II-3-79) Теплотехнический расчет зданий                                   (41)

(к СНиП II-3-79) Теплотехнический расчет зданий - площади поверхностей внутренних ограждений, м2; (к СНиП II-3-79) Теплотехнический расчет зданий - коэффици­ент теплопоглощения внутренних поверхностей наружных ограждений, Вт/( м2×0С); для стен и потолка определяется по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                (42)

где (к СНиП II-3-79) Теплотехнический расчет зданий - коэффициент конвективного теплообмена, Вт/( м2×0С).

Коэффициент теплопоглощения поверхности пола (к СНиП II-3-79) Теплотехнический расчет зданий следует при­нимать равным коэффициенту теплоусвоения пола (к СНиП II-3-79) Теплотехнический расчет зданий.

Коэффициент теплопоглощения окна (к СНиП II-3-79) Теплотехнический расчет зданий, Вт/( м2×0С), следует опре­делять по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                        (43)

где (к СНиП II-3-79) Теплотехнический расчет зданий - сопротивление теплопередаче окна  м2×0С/Вт, (см. прил. 6 СНиП II-3-79**; (к СНиП II-3-79) Теплотехнический расчет зданий - удельная теплоемкость материала мебели, кДж/(кг×0С) (см. СНиП II-3-79**, прил. 3); (к СНиП II-3-79) Теплотехнический расчет зданий - масса мебели, кг. При отсутствии проект­ных данных о мебели ее масса для жилой комнаты принимается равной 200 кг, а удельная теплоемкость - 2,3 кДж/(кг×0С).

4.3. Величина ожидаемой амплитуды колебаний температуры воз­духа помещения в летний период эксплуатации определяется по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий   (44)

где (к СНиП II-3-79) Теплотехнический расчет зданий - максимальная амплитуда суточных колебаний температуры на­ружного воздуха в июле, принимаемая для зданий всех исполнений рав­ной 100С; (к СНиП II-3-79) Теплотехнический расчет зданий - коэффициент поглощения солнечной радиации наружной поверхностью ограждения (см. СНиП II-3-79**, прил. 7); (к СНиП II-3-79) Теплотехнический расчет зданий - амплитуда эквивалентной температуры солнечного облучения, принимаемая для зданий всех исполнений равной 200С.

4.4. Если величина ожидаемой амплитуды колебаний температуры внутреннего воздуха (к СНиП II-3-79) Теплотехнический расчет зданий окажется выше нормативных значений (см. п. 2.3), то в этом случае следует: принять большее значение термического сопротивления наружных ограждений или увеличить теплоаккумулиру­ющую способность помещения за счет увеличения толщины внутренних теплоемких слоев ограждения или применения более плотных материалов внутренней обшивки, или предусмотреть автоматическое регулирование температуры воздуха помещений.

Пример 4. Требуется проверить теплоустойчивость жилого поме­щения дома-общежития, описание которого приводится в примере 1. Для этого рассчитывается по формулам (36) и (44) амплитуда колебания внут­реннего воздуха (к СНиП II-3-79) Теплотехнический расчет зданий, ожидаемая в зимний и летний периоды года.

Расчетные параметры для зимнего для зимнего периода: (к СНиП II-3-79) Теплотехнический расчет зданий=-500С; (к СНиП II-3-79) Теплотехнический расчет зданий=220С; (к СНиП II-3-79) Теплотехнический расчет зданий=0,05 (электроотопление без системы автоматического регу­лирования температуры воздуха помещения).

Сопротивление теплопередаче наружных ограждающих конструк­ций (к СНиП II-3-79) Теплотехнический расчет зданий, м2×0С/Вт, (см. пример 1): стен - 2,2, потолка - 2,7, пола - 6,0, окна - 0,52. Масса мебели принимается равной 200 кг, изготовлена мебель из ДВП (С=2,3 кДж/(кг×0С)).

Для расчета (к СНиП II-3-79) Теплотехнический расчет зданий прежде всего определяется средневзвешенная ве­личина из значений сопротивления теплопередаче отдельных ограждаю­щих конструкций (к СНиП II-3-79) Теплотехнический расчет зданий [см. формулу (37)].

(к СНиП II-3-79) Теплотехнический расчет зданий

Затем, чтобы определить коэффициенты теплопоглощения (к СНиП II-3-79) Теплотехнический расчет зданий и (к СНиП II-3-79) Теплотехнический расчет зданий внутренних поверхностей внутренних и наружных ограждающих кон­струкций, необходимо для каждого слоя рассчитать термическое сопро­тивление (к СНиП II-3-79) Теплотехнический расчет зданий, м2×0С/Вт, [см. формулу (3) СНиП II-3-79**], тепловую инерцию (к СНиП II-3-79) Теплотехнический расчет зданий [см. формулу (38)] и коэффициент теплоусвоения внутрен­ней поверхности ограждения (к СНиП II-3-79) Теплотехнический расчет зданий, Вт/(м2×0С), по формулам (39) - (41).

Стены внутренние:

ДВП твердая

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

ДВП мягкая

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Пенополистирол

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Следовательно расчет У начинаем со 2-го слоя

(к СНиП II-3-79) Теплотехнический расчет зданий

Тогда

(к СНиП II-3-79) Теплотехнический расчет зданий

Поскольку для внутренних ограждений (к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданийВт/0С.

Стены наружные: (к СНиП II-3-79) Теплотехнический расчет зданийВт/(м2×0С), так как конструкция внут­ренних и наружных стен одинакова; (к СНиП II-3-79) Теплотехнический расчет зданий Вт/(м2×0С) - см. пример 1;

(к СНиП II-3-79) Теплотехнический расчет зданий Вт/(м2×0С);

(к СНиП II-3-79) Теплотехнический расчет зданий Вт/0С.

Потолок: (к СНиП II-3-79) Теплотехнический расчет зданий Вт/(м2×0С) - см. пример 1; (к СНиП II-3-79) Теплотехнический расчет зданий Вт/(м2×0С) (конструкция стен и потолка одна и та же).

(к СНиП II-3-79) Теплотехнический расчет зданий Вт/(м2×0С);

(к СНиП II-3-79) Теплотехнический расчет зданий Вт/0С.

Окно:

(к СНиП II-3-79) Теплотехнический расчет зданий Вт/(м2×0С);

(к СНиП II-3-79) Теплотехнический расчет зданий Вт/0С.

Пол:

линолеум

(к СНиП II-3-79) Теплотехнический расчет зданий м2×0С/ Вт ;

(к СНиП II-3-79) Теплотехнический расчет зданий

ДСП

(к СНиП II-3-79) Теплотехнический расчет зданий м2×0С/ Вт ;

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

ДВП

(к СНиП II-3-79) Теплотехнический расчет зданий м2×0С/ Вт ;

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Пенополистирол

(к СНиП II-3-79) Теплотехнический расчет зданий м2×0С/ Вт ;

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

Следовательно, расчет У, Вт/(м2×0С), начинаем с 3-го слоя

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий Вт/0С;

(к СНиП II-3-79) Теплотехнический расчет зданий0С.

Для летних условий (к СНиП II-3-79) Теплотехнический расчет зданий определяется по формуле (44) (к СНиП II-3-79) Теплотехнический расчет зданий (см. СНиП II-3-79**, прил. 7).

(к СНиП II-3-79) Теплотехнический расчет зданий - те же, что и в расчете для зим­них условий;

(к СНиП II-3-79) Теплотехнический расчет зданий0С.

Таким образом расчет показал, что для зданий условий (к СНиП II-3-79) Теплотехнический расчет зданий0С, а для летних условий (к СНиП II-3-79) Теплотехнический расчет зданий0С.

Следовательно принятая конструкция здания удовлетворяет требо­ваниям теплоустойчивости, так как ожидаемая при расчетных условиях амплитуда колебаний температуры воздуха помещения в зимний и летний периоды не превышает нормативного уровня (см. п. 2.3).

5. ТЕПЛОТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

К КОНСТРУКЦИИ ПОЛА

5.1. Показатель теплоусвоения (к СНиП II-3-79) Теплотехнический расчет зданий, Вт/(м2×0С) поверхности пола в мобильных (инвентарных) зданиях не должен превышать следующих зна­чений:

для жилых домов, детских и лечебно-профилактических учрежде­ний                                                                                                                               10

для общественных зданий прочего функционального назначения                                                                                                                       12

для отапливаемых помещений производственных зданий с посто­янным пребыванием людей на рабочих местах                                             14

5.2. Показатель теплоусвоения поверхности пола, (к СНиП II-3-79) Теплотехнический расчет зданий, Вт/(м2×0С), следует определять следующим образом:

а) если покрытие (первый слой конструкции пола) имеет тепловую инерцию (к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                          (45)

б) если покрытие пола имеет тепловую инерцию (к СНиП II-3-79) Теплотехнический расчет зданий, но тепловая инерция первых двух слоев (к СНиП II-3-79) Теплотехнический расчет зданий

(к СНиП II-3-79) Теплотехнический расчет зданий                           (46)

в) если первые n слоев конструкции пола (n³2) имеет суммарную тепловую инерцию (к СНиП II-3-79) Теплотехнический расчет зданий, но тепловая инерция n+1 сло­ев, (к СНиП II-3-79) Теплотехнический расчет зданий, то:

1) вычисляем показатель теплоусвоения наружной поверхности n-го слоя по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                    (47)

2) вычисляем коэффициенты теплоусвоения наружной поверхнос­ти i-тых слоев по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                            (48)

для (к СНиП II-3-79) Теплотехнический расчет зданий

3) принимаем (к СНиП II-3-79) Теплотехнический расчет зданий равным показателю теплоусвоения наружной поверхности 1-го слоя (к СНиП II-3-79) Теплотехнический расчет зданий

В формулах (45) - (48):

(к СНиП II-3-79) Теплотехнический расчет зданий - термические сопротивления соответственно 1-го, n-го и i-го слоев пола, м2×С/Вт, определяемые по формуле (3) СНиП II-3-79*;

(к СНиП II-3-79) Теплотехнический расчет зданий - коэффициенты теплоусвоения материала соот­ветственно 1-го, 2-го, n-го, (n+1)-го, i-го слоев пола, Вт/(м2×0С), принима­емые по прил. 3 СНиП II-3-79**; (к СНиП II-3-79) Теплотехнический расчет зданий - показатель теплоусвоения наруж­ной поверхности (i+1)-го слоя пола, Вт/(м2×0С).

Пример 5. Определить показатель теплоусвоения пола (к СНиП II-3-79) Теплотехнический расчет зданий, конст­рукция и теплотехническая характеристика материалов которого приведе­ны в примере 1.

Линолеум

(к СНиП II-3-79) Теплотехнический расчет зданий м2×0С/ Вт ;

(к СНиП II-3-79) Теплотехнический расчет зданий

ДСП

(к СНиП II-3-79) Теплотехнический расчет зданий м2×0С/ Вт ;

(к СНиП II-3-79) Теплотехнический расчет зданий

Тогда по формуле (46)

(к СНиП II-3-79) Теплотехнический расчет зданий Вт/(м2×0С).

Следовательно, конструкция пола удовлетворяет предъявленным к ней требованиям, так как (к СНиП II-3-79) Теплотехнический расчет зданий Вт/(м2×0С)(к СНиП II-3-79) Теплотехнический расчет зданий Вт/(м2×0С) п. 5.1.

5.3. Для обеспечения оптимальной температуры поверхности пола в помещениях жилых домов, детских и лечебно-профилактических учреж­дениях необходимо предусматривать искусственный обогрев полов.

5.4. Расчетную температуру поверхности обогреваемого пола сле­дует принимать 210С.

5.5. Для обогрева полов могут быть использованы горячая вода, теплый воздух или электроэнергия. Выбор теплоносителя в каждом отде­льном случае должен производиться на основе технико-экономических обоснований и расчетов.

При проектировании теплых полов необходимо исходить из того, что главной целью обогрева полов является поддержание оптимальной для человека температуры на их поверхности, а не компенсация общих теплопотерь помещением. При этом сопротивление теплопередаче конст­рукции обогреваемого пола во избежание больших теплопотерь через его конструкцию, а также на случай аварийного отключения, системы обог­рева пола должно быть не менее: для исполнения «С» - 4,5 м2×0С/Вт; «О» - 3,5 м2×0С/Вт; «Ю» - 3,0 м2×0С/Вт.

6. ВОЗДУХОПРОНИЦАЕМОСТЬ ЗДАНИЙ

6.1. Нормативную воздухопроницаемость (к СНиП II-3-79) Теплотехнический расчет зданий, кг/(м2×ч), огражда­ющих конструкций зданий и сооружений следует принимать по табл. 12 СНиП II-3-79**. При этом суммарный расход воздуха через все ограждаю­щие конструкции G не должны превышать утроенного внутреннего объе­ма здания (к СНиП II-3-79) Теплотехнический расчет зданий, т.е. должно выполняться требование (к СНиП II-3-79) Теплотехнический расчет зданий.

6.2. Суммарный расход воздуха через все ограждающие конструк­ции G, м2/ч, при расчетной разности давлений воздуха на наружных и внутренних поверхностях ограждающих конструкций (СНиП II-3-79**, п. 5.2) определяется по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                (49)

где (к СНиП II-3-79) Теплотехнический расчет зданий и (к СНиП II-3-79) Теплотехнический расчет зданий - соответственно нормативная воздухопроницаемость, кг/(м2×ч) и площадь, м2, наружных ограждений, окон и дверей; (к СНиП II-3-79) Теплотехнический расчет зданий и (к СНиП II-3-79) Теплотехнический расчет зданий - соответственно нормативная воздухопроницаемость, кг/(м×ч), и длина, м, стыков между панелями наружных ограждений, (к СНиП II-3-79) Теплотехнический расчет зданий - удельный вес возду­ха, Н/м3, определяемый по формуле (31) СНиП II-3-79** при температуре воздуха, равной среднему значению между расчетными (к СНиП II-3-79) Теплотехнический расчет зданий и (к СНиП II-3-79) Теплотехнический расчет зданий.

6.3. В том случае, если (к СНиП II-3-79) Теплотехнический расчет зданий, то следует предусмотреть допо­лнительные мероприятия по уменьшению общей воздухопроницаемости (уменьшение общей длины рядовых стыковых соединений между панеля­ми ограждений, введение большого количества глухих стен, применение материалов обшивок с большим сопротивлением воздухопроницанию и т.п.).

Пример 6. Определить, удовлетворяет ли проектируемый блок-кон­тейнер требованиям, предъявляемым к воздухопроницаемости зданий данного типа.

Исполнение - северное: (к СНиП II-3-79) Теплотехнический расчет зданий0С; (к СНиП II-3-79) Теплотехнический расчет зданий0С. Внутренние габа­риты здания: (к СНиП II-3-79) Теплотехнический расчет зданийм. Здание имеет одно окно ((к СНиП II-3-79) Теплотехнический расчет зданийм2) и од­ну входную дверь ((к СНиП II-3-79) Теплотехнический расчет зданийм2). Стыковые соединения имеются только в местах соединения стеновых панелей.

1. Определяем допустимое значение воздухопроницаемости рас­сматриваемого здания (п. 6.1)

(к СНиП II-3-79) Теплотехнический расчет зданийм3,

(к СНиП II-3-79) Теплотехнический расчет зданийм3/ч.

2. Далее по формуле (49) определим суммарный расход воздуха через ограждающие конструкции и их элементы G, м3/ч.

Внутренняя площадь наружных ограждений (к СНиП II-3-79) Теплотехнический расчет зданий, м2, за вычетом окна и двери:

(к СНиП II-3-79) Теплотехнический расчет зданий

Длина стыков l, м:

горизонтальных (к СНиП II-3-79) Теплотехнический расчет зданий

вертикальных (к СНиП II-3-79) Теплотехнический расчет зданий

общая длина (к СНиП II-3-79) Теплотехнический расчет зданий

Нормативная воздухопроницаемость (к СНиП II-3-79) Теплотехнический расчет зданий (СНиП II-3-79**, п. 5.3):

для ограждений (к СНиП II-3-79) Теплотехнический расчет зданийкг/(м2×0С);

для окна (к СНиП II-3-79) Теплотехнический расчет зданийкг/(м2×0С);

для двери (к СНиП II-3-79) Теплотехнический расчет зданийкг/(м2×0С);

для стыков (к СНиП II-3-79) Теплотехнический расчет зданийкг/(м×ч).

(к СНиП II-3-79) Теплотехнический расчет зданийН/м3;

(к СНиП II-3-79) Теплотехнический расчет зданийм3/ч.

3. Здание удовлетворяет требованиям, предъявляемым к его возду­хопроницаемости, так как

(к СНиП II-3-79) Теплотехнический расчет зданий

7. СОПРОТИВЛЕНИЕ ПАРОПРОНИЦАНИЮ

ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

7.1. Влажностный режим конструкции существенным образом влияет на ее теплозащитные качества и зависит от температуры внутрен­него воздуха, паропроницаемости используемых в конструкции материа­лов, конструктивного решения ограждений и расположения в нем парои­золяционных и теплоизоляционных слоев.

7.2. Сопротивление паропроницанию внутреннего защитного слоя конструкции из условий недопустимости систематического накопления влаги в ограждении в течение годового периода эксплуатации здания и ограничения накопления влаги в ограждении за период с отрицательными температурами наружного воздуха должно быть не менее 4 м2×ч×Па/мг.

7.3. Необходимую парозащиту, ограничивающую поступление па­ра из помещения внутрь ограждения, создает внутренний защитный слой конструкции (внутренняя обшивка, пароизоляция), сопротивление паро­проницанию которого рассчитывается как сумма сопротивлений паро­проницанию составляющих его слоев

(к СНиП II-3-79) Теплотехнический расчет зданий                                                   (50)

Сопротивление паропроницанию (к СНиП II-3-79) Теплотехнический расчет зданий, м2×ч×Па/мг, отдельных слоев вычисляется по формуле

(к СНиП II-3-79) Теплотехнический расчет зданий                                                                            (51)

где d - толщина слоя материала, м; m - коэффициент паропроницаемости материала, мг/(м×ч×Па), принимаемый по прил. 3 СНиП II-3-79**.

7.4. Указанное сопротивление паропроницанию внутреннего слоя конструкции может быть получено покрытием внутренней обшивки ог­раждения (со стороны примыкания к утеплителю) различными лаками или установкой слоя пароизоляции из полиэтиленовой пленки на границе внутренней обшивки и утеплителя.

7.5. Перечень основных материалов, используемых в инвентарном домостроении в качестве обшивочных и пароизоляционных материалов приведен в табл. 4.

7.6. Для обеспечения качественной пароизоляции ограждения не­обходимо предусматривать тщательную герметизацию швов внутренней обшивки и непрерывность пароизоляционного слоя.

Пример 7. В рассматриваемой ранее конструкции стеновой панели (см. пример 1) в качестве внутренней обшивки применена древесно-волокнистая плита толщиной 6 мм ((к СНиП II-3-79) Теплотехнический расчет зданий мг/(м×ч×Па). Требуется оце­нить влажностный режим конструкции.

Сопротивление паропроницанию внутренней обшивки по форму­ле (51) составляет

(к СНиП II-3-79) Теплотехнический расчет зданий м2×ч×Па/мг,

что значительно меньше (к СНиП II-3-79) Теплотехнический расчет зданий м2×ч×Па/мг. Следовательно, в ограждаю­щей конструкции будет происходить систематическое ежегодное накоп­ление влаги, что приведет к намоканию мягкой ДВП и значительному со­средоточению влаги в период влагонакопления на границе пенополисти­рола и наружной обшивки. В данной конструкции необходима пароизо­ляция из полиэтиленовой пленки (сопротивление паропроницанию 7,3 м2×ч×Па/мг), которая должна быть установлена на границе внутренней обшивки и мягкой ДВП.

Таблица 4

Толщина слоя, мм

,

м2×ч×Па/мг

Картон обыкновенный

1,3

0,016

Листы асбестоцементные

6

0,3

Листы гипсовые обшивочные (сухая штукатурка)

10

0,12

Плиты древесноволокнистые и древесно-стружечные (ГОСТ 4598-74, ГОСТ 10632-77), g = 600 - 1000 кг/м3

10

0,079-0,084

Плиты древесно-волокнистые твердые

10

0,11

Фанера клееная трехслойная (ГОСТ 3916-69)

3

0,23

Алюминий (ГОСТ 22233-76)

-

-

Полиэтиленовая пленка

0,16

7,3

Рубероид одинарный

1,5

1,1

Покрытие поливинилхлоридным лаком за два раза

-

3,87

Покрытие хлоркаучуковым лаком за два раза

-

3,47

Толь кровельный

1,9

0,4

Окраска масляная за 2 раза со шпаклевкой и грунтовкой

-

0,64

Окраска эмалевой краской

-

0,48

СОДЕРЖАНИЕ

Предисловие

1. Общие положения

2. Расчетные теплотехнические параметры

3. Сопротивление теплопередаче ограждающих конструкций

4. Теплоустойчивость

5. Теплотехнические требования к конструкции пола

6. Воздухопроницаемость зданий

7. Сопротивление паропроницанию ограждающих конструкций



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
