ГОСТ 20276-85

УДК 624.131.385:006.354                                                               Группа Ж39

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА С С Р

ГРУНТЫ

Методы полевого определения характеристик деформируемости

Soils. Field methods for determining deformation characteristics

ГОСТ 20276-85

Взамен ГОСТ12374-77, ГОСТ 20276-74

ОКСТУ 5709

Постановлением Государственного комитета СССР по делам строительства от 24 октября 1984 г. № 179 срок введения установлен

с 01.07.85

РАЗРАБОТАН

Научно-исследовательским институтом оснований и подземных сооружений им. Н.М. Герсеванова (НИИОСП) Госстроя СССР

Произ­водственным и научно-исследовательским институтом по инже­нерным изысканиям в строительстве (ПНИИИС) Госстроя СССР

Мини­стерством монтажных и специальных строительных ра­бот СССР

Ми­ни­с­терством высшего и среднего специального образова­ния РСФСР Министерством энергетики и электрификации СССР

ИСПОЛНИТЕЛИ

Л.Г. Мариупольский, канд. техн. наук (руководитель темы); А.Н. Ска­ч­ко, канд. техн. наук (ответственный исполнитель); Н.С Четыркин, канд. техн. наук; И.Г. Рабинович, канд. техн. наук; Л.С. Амарян, д-р техн. наук; Р.С. Зиангиров, д-р геол.-минер. наук; А.В. Васильев, канд. геол.-минер. наук; Ю.Г. Трофименков, канд. техн. наук; 3.К. Пярнпуу; В.В. Лушников, канд. техн. наук; И.А. Парабучев, канд. геол.-минер. наук; А.И. Котюжан, канд. геол.-минер. наук; К.В. Руппенейт, д-р техн. наук; С.В. Тимо­феев, канд. техн. наук; О.Н. Сильницкая

ВНЕСЕН Научно-исследовательским институтом оснований и под­земных сооружений им. Н.М. Герсеванова (НИИОСП)  Гос­строя СССР

Зам. директора В. А. Ильичев

УТВЕРЖДЕН И ВНЕСЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 24 октября 1984 г. №179

Настоящий стандарт распространяется на грунты без жестких струк­турных связей и устанавливает методы полевого определе­ния харак­теристик деформируемости (модуля,   деформации, на­чального проса­до­ч­­ного давления, относительной просадочности) при исследованиях грунтов для строительства.

Стандарт не распространяется на грунты в мерзлом состоянии, а также на набухающие и засоленные грунты при испытаниях их с замачиванием.

Основные термины, применяемые в настоящем стандарте, и их пояснения приведены в справочном приложении 1.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Модуль деформации грунта определяют по графику зависи­мости осадки штампа от давления при испытании грунта штампом или графику зависимости горизонтальных перемещений грунта от горизон­тального давления при испытании радиальным или лопаст­ным прессиометром.

1.2. Начальное просадочное давление и относительную проса­дочность просадочных грунтов определяют при   испытаниях их штам­пом в условиях полного водонасыщения (при замачивании). За нача­льное просадочное давление принимают минимальное давление, при котором проявляется просадка грунта.

Относительную просадочность грунта определяют как отношение просадки грунта в основании штампа к деформируемой зоне по вертикали.

1.3. Испытания грунта штампами и прессиометрами  следует произ­водить в горных выработках (котлованах, шурфах, дудках и буровых скважинах) и непосредственно в массиве грунта.

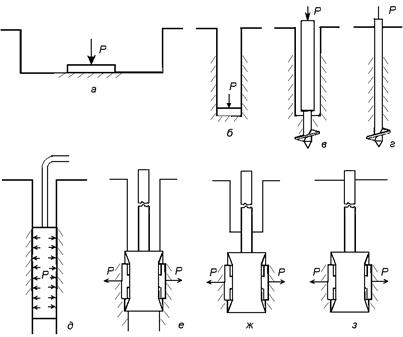

Схемы испытаний приведены в справочном приложении 2.

1.4. Способы проходки выработок должны обеспечивать сохра­нение ненарушенного сложения и природной влажности испытыва­емых грунтов.

1.5. Выработки должны быть защищены от проникновения по­верхностных вод и атмосферных осадков, а в зимнее время - от про­мерзания.

1.6. При бурении скважин для испытания грунта ниже уровня грунтовых вод не допускается понижение уровня грунтовых вод в скважине.

1.7. Минимальная толщина испытываемого слоя грунта должна составлять не менее:

двух диаметров штампа - при испытании грунта штампом;

1,5 длины камеры зонда - при испытании грунта радиальным прессиометром;

1,5 длины лопасти прессиометра - при испытании грунта ло­пастным прессиометром.

1.8. Испытания прессиометрами крупнообломочных грунтов не до­пу­с­­каются.

Содержание частиц крупнее 2 мм в грунте не должно превы­шать: 25% (по массе) - при испытании грунта радиальным прес­сиометром, 15% (по массе) - при испытании грунта  лопастным прессиометром.

1.9. Результаты полевых определений характеристик деформи­руемости должны сопровождаться данными о месте проведения испытаний, описанием грунтов и их физико-механическими характе­рис­тиками - гранулометрическим составом, влажностью, плот­ностью, плот­ностью частиц грунта, влажностью на границах рас­катывания и теку­чести, углом внутреннего трения и сцеплением.

1.10. Образцы грунта для определения его характеристик от­бирают на расстоянии не более 3 м от оси выработки для проведе­ния испы­таний.

1.11. При обработке результатов испытаний модуль деформа­ции вычисляют с точностью до 1 МПа (10 кгс/см2) при Е более 10 МПа (100 кгс/см2), 0,5 МПа (5 кгс/см2) при Е от 2,0 до 10 МПа (от 20 до 100 кгс/см2) и 0,1 МПа (1 кгс/см2) при Е менее 2 МПа (20 кгс/см2).

Начальное просадочное давление   вычисляют с точностью до 0,01 МПа (0,1 кгс/см2), относительную просадочность - до 0,001.

2. МЕТОД ИСПЫТАНИЯ ГРУНТА ШТАМПОМ

2.1. Условия проведения испытаний

2.1.1. При испытаниях грунтов в шурфах площадь поперечного сече­ния шурфа должна быть определена в зависимости от необхо­димости крепления его стен и глубины проходки. Минимальные допускаемые размеры шурфа в плане - 1,5х1,5 м. Диаметр ду­док, проходимых механизированным  способом, должен быть не ме­нее 0,9 м. Диаметр буровых скважин для испытаний должен быть 325 мм.

2.1.2. Бурение скважин следует вести вертикально с обсадкой тру­бами до забоя.

Ударно-канатное и вибрационное бурение скважин на участке ближе 1 м до отметки испытания запрещается.

2.1.3. Замачивание просадочных грунтов при испытаниях в кот­ло­ванах и дудках следует   проводить до степени их влажности Sr 0,8 на глубину не менее двух диаметров  штампа ниже его подошвы.

Глубина замачивания должна контролироваться определением влажности образцов грунта, отобранных из специально пробурен­ной скважины на расстоянии не более 0,5 м от края штампа. Об­разцы грунта должны отбираться с интервалом через 0,25 м до глубины не менее двух диаметров штампа ниже его подошвы.

Примечание. Для контроля влажности грунтов допускается применять радиоизотопные методы.

2.2. Приборы и оборудование

2.2.1. В состав установки для испытании грунта штампом дол­жны входить:

штамп;

устройство для нагружения штампа;

анкерное устройство (для установок без грузовой платформы);

устройство для измерения осадок штампа.

2.2.2. Конструкция установки должна обеспечивать:

возможность нагружения штампа ступенями по 0,01-0,1 МПа (0,1-1,0 кгс/см2):

центрированную передачу нагрузки на штамп;

постоянство давления на каждой ступени.

2.2.3. Штампы должны быть жесткими круглой формы следую­щих типов:

I - с плоской подошвой площадью 2500 и 5000 см2;

II - с плоской подошвой площадью 1000 см2 с кольцевой пригрузкой по площади, дополняющей площадь штампа до 5000 см2;

III - с плоской подошвой площадью 600 см2;

IV- винтовой штамп площадью 600 см2 (см. рекомендуемое прило­жение 3).

2.2.4. Тип и площадь штампа назначают в зависимости от ис­пытываемого грунта по табл. 1.

Таблица   1

Штамп

Наименование грунтов

Положение штампа отно­сите­льно уров­ня подзе­м­ных вод

Глубина ис­пытания, м

Место про­ведения ис­пытания

Тип

Пло­щадь,

см2

Крупнообломочные: песчаные - пески плот­ные и средней плотно­сти; пылевато-глинис-тые - глины и суглин­ки с показателем теку­чести IL £0,25, супеси при      IL £0

На уровне подземных вод и вы­ше

По всей толще

В котлова­не, шурфе, дудке

I

I

II

5000 2500 1000

Песчаные - пески рых­лые; пылевато-глинис­тые - глины и суг­линки с показателем те­кучести IL 0,25, супе­си при      IL 0, лессовые грунты, илы; биогенные

На уровне подземных вод и вы­ше

По всей толще

В котлова­не, шурфе. дудке

I

II

5000 1000

Просадочные при ис­пы­таниях с замачивани­ем

Выше уровня под­­зем­ных вод

По всей толще

В котло­ва­не, шур­фе, дудке

I

5000

Крупнообломочные; песчаные - пески плот­ные; пылевато-глинис-тые - глины и суглин­ки с показателем теку­чести IL £0,5, супеси при IL 0

На уровне подземных вод и выше

Ниже 6

В забое скважины

III

600

Песчаные; пылевато-гли­нистые - глины, су­глинки и супеси при лю­бых значениях пока­зателя текучести IL, лёссовые грунты, илы; биогенные

На уровне подземных вод и выше

Ниже 6

Ниже забоя скважины

IV

600

Ниже уров­ня подзем­ных вод

По всей толще

Ниже забоя скважины

IV

600

Пылевато-глинистые - глины и суглинки с показателем текучести IL 0,5, супеси при IL1, илы; биогенные

Выше и ни­­же уровня под­земных вод

До 10

В массиве без бурения скважины

IV

600

2.2.5. Нагружение штампа осуществляют домкратом или тари­рованным грузом.

Домкраты должны быть предварительно оттарированы.

Нагрузку измеряют с погрешностью не более 5% от ступени давления.

2.2.6. Прогибомеры для измерения осадки штампа должны быть закреплены на реперной системе. Штамп должен быть соединен с прогибомером нитью из стальной проволоки диаметром 0,3-0,5 мм. Измерительная система должна обеспечивать измерение осадок с погрешностью не более 0,1 мм.

Необходимо учитывать деформацию проволоки от температур­ных воздействий и вводить поправку в показания прогибомеров. Поправку определяют по показаниям контрольного прогибомера (п. 2.3.7). Осадку штампа следует определять как средне-арифме­тическое показаний трех прогибомеров,   фиксирующих осадку штампа в трех точках, располо­же­н­­­ных под углом 120° от центра штампа.

Для измерения осадок штампа допускается применять другие приборы, обеспечивающие измерение осадок с погрешностью не бо­лее 0,1 мм.

Примечание. При испытании грунтов в скважинах и измерении оса­док штампа по перемещениям верха колонны труб, служащих для передачи нагрузки на штамп, учитывают деформацию сжатия труб от нагрузки и пре­дусматривают мероприятия, исключающие их про­дольный изгиб.

2.2.7. Реперная система, на которой крепят прогибомеры, долж­на состоять из четырех свай, забиваемых или завинчиваемых по­парно в грунт с противоположных сторон выработки на расстоя­нии 1,0-1,5 м от ее краев, и прикрепляемых к ним параллельно металлических ригелей, на которых устанавливают прогибомеры. Глубина погружения свай в грунт должна обеспечивать неподвиж­ность реперной системы в процессе испытания. Реперную систему и прогибомеры следует защищать от действия солнечных  лучей, ветра и атмосферных осадков.

2.3. Подготовка к испытаниям

2.3.1. При испытаниях в котлованах, шурфах и дудках штамп устанавливают на дно выработки. Для достижения плотного кон­такта подошвы штампа с грунтом необходимо произвести не ме­нее двух поворотов штампа вокруг его вертикальной оси, меняя нап­равление поворота. После установки штампа проверяют горизон­тальность его положения.

В глинистых грунтах с показателем текучести IL 0,75 штамп следует устанавливать в выемку, устраиваемую на дне выработки. Глубина выемки должна быть 40-60 см, поперечный   размер выемки не должен превышать диаметр штампа более чем на 10 см. Стенки выемки при необходимости следует закрепить.

2.3.2. Поверхность грунта в пределах площади установки штам­па должна быть тщательно спланирована. При  затруднениях в планировке грунта следует устраивать из мелкого или   средней крупности мало­влажного песка подушку толщиной 1-2 см для глинистых и не более 5 см - для крупнообломочных грунтов.

При испытаниях штампами площадью 5000 см2 просадочных грун­тов с замачиванием толщина песчаной подушки должна сос­тавлять 2-3 см для обеспечения дренирования воды в грунт. По­душку следует укладывать по всей площади установки штампа и вокруг него на расстоянии не менее 10 см.

2.3.3. При испытании в скважинах штампом с плоской подо­швой площадью 600 см2 установку штампа производят после за­чистки забоя скважины специальным буровым   наконечником - зачистителем в несколько приемов с его извлечением на поверх­ность после каждой зачистки.

Штамп, закрепленный к колонне труб диаметром 219 мм, имеющей направляющие хомуты, опускают в скважину и добиваются плотного контакта штампа с грунтом не менее чем двумя поворо­тами колонны труб вокруг оси. Штамп должен быть установлен ни­же обсадной трубы на глубину 2-5 см.

2.3.4. Погружение винтового штампа производят завинчиванием меха­нически или вручную ниже забоя скважины или с поверхности в массив грунта без бурения скважины. При испытаниях в скважинах глубина завинчивания винтового штампа ниже забоя сква­жины должна составлять 50 см для пылевато-глинистых грунтов текучепластичной и текучей консистенции и насыщенных   водой песков и 30 см - для оста­ль­ных грунтов. Допускается увеличи­вать указанную глубину в случаях, когда при измерениях осевой нагрузки на штамп исключается влияние трения грунта по боко­вой поверхности ствола.

2.3.5. В процессе завинчивания винтового штампа должен про­водиться контроль за его погружением по отношению глубины пог­ружения штампа за один оборот Dh к шагу винтовой лопасти а.

Это отношение должно находиться в пределах

ГОСТ 20276-85.       (1)

2.3.6. После установки штампа монтируют устройство для нагру­жения штампа, анкерное устройство и измерительную систему.

2.3.7. Контрольный прогибомер следует установить на реперной системе, его нить закрепить к неподвижному реперу, устраиваемо­му в стенке выработки; длина нити должна быть равна длине нити прогибомеров, измеряющих осадку штампа.

2.3.8. После монтажа всех устройств и измерительной системы уста­навливают показания приборов на нулевые деления и записы­вают показания в журнале, форма которого приведена в рекомен­дуемом приложении 5.

2.4. Проведение испытаний

2.4.1. Нагрузку на штамп следует увеличивать ступенями дав­лений DР, указанными в табл. 2-4.

Общее количество ступеней давлений после достижения дав­ления. соответствующего вертикальному нормальному напряжению от собс­твенного веса грунта szg,0 на отметке испытания,  должно быть не менее четырех.

В первую ступень давления следует включить вес деталей ус­тановки, влияющих на нагрузку штампа.

При применении штампа типа II кольцевая пригрузка должна соответствовать напряжению szg,0  на отметке испытания.

2.4.2. Каждую ступень давления необходимо выдерживать до условной стабилизации деформации грунта.

Таблица 2

Наименование

Степень влажности

Ступень давления DР, МПа (кгс/см2), при плотности сложения грунтов

Время условной стабилиза­ции, ч

грунтов

Плотные

Средней плотности

Рыхлые

Крупнооб­ломочные

Sr £1,0

0,1(1,0)

0,5

Песчаные - пески круп­ные, сред­ней круп­ности и мелкие, пылеватые

Sr £1,0

0,1(1,0)

0,05(0,5)

0,025(0,25)

0,5

     Sr £ 0,5

0,1(1,0)

0,05(0,5)

0,025(0,25)

0,5

0,5Sr£l,0

0,1(1,01)

0,05(0,5)

0,025(0,25)

1,0

      Sr £ 0,5

0,05(0,5)

0,025(0,25)

0,01(0,1)

1,0

0,5Sr£l,0

0,05(0,5)

0,025(0,25)

0,01(0,1)

2,0

Таблица 3

Наименование грунтов

Ступень давления DР, МПа (кгс/см2), при коэффициенте пористости е

Время условной стабилизации, ч

е£0,5

0,5å£0,8

0,8е£1,1

е1,1*

Пылевато-глинис­тые с показателем текучести

         IL£0,25

0,1(1,0)

0,1(1,0)

0,05(0,5)

0,05(0,5)

1

0,25IL£0,75

0,1(1,0)

0,05(0,5)

0,05(0,5)

0,025(0,25)

2

0,75IL£1

0,05(0,5)

0,025(0,25)

0,025(0,25)

0,01(0,1)

2

    IL1

0,05(0,5)

0,025(0,25)

0,01(0,1)

0,01(0,1)

3

* При коэффициенте пористости е1,1 время условной стабилизации увеличивают на 1 ч.

Таблица 4

Наименование грунтов

Ступень давления DР,МПа (кгс/см2)

Время условной стабилизации, ч

Пылевато-глинистые:

просадочные природной влажности.

0,05(0,5)

1

просадочные после замачивания.

0,025(0,25)

2

илы

0,01(0,1)

4

Биогенные:

сапропели,

0,005(0,05)

4

слабозаторфованные грунты,

0,025(0,25)

3

средне- и сильно- заторфованные грунты

0,01(0,1)

3

торфы

0,01(0,1)

4

За критерии условной стабилизации деформации   принимают ско­ро­с­­ть осадки штампа, не превышающую 0,1 мм за время t, ука­занное в табл. 2-4.

Время выдержки каждой последующей ступени давления дол­жно быть не менее времени выдержки предыдущей.

2.4.3. Отсчеты по прогибомерам на каждой ступени давления необ­ходимо производить:

при испытании крупнообломочных и песчаных грунтов - через каждые 10 мин в течение первого получаса, 15 мин - в течение второго получаса и далее через 30 мин;

при испытании пылевато-глинистых грунтов - через каждые 15 мин в течение первого часа и 30 мин - в течение второго часа и далее через      1 ч.

2.4.4. Испытания просадочных грунтов с замачиванием следует про­во­дить по схеме «двух кривых» или «одной кривой».

Выбор схемы испытаний должен быть произведен в зависи­мости от комплекса характеристик, необходимых для проектиро­вания.

Испытания по схеме «двух кривых» следует выполнять при не­обходимости определения полного   комплекса   характеристик (п. 2.5.3), по схеме «одной кривой» - в случаях, когда достаточно опре­делить модуль деформации грунта природной влажности и от­носи­тельную просадочность при одном заданном давлении.

2.4.5. При испытаниях по схеме «одной кривой»  нагрузку на штамп увеличивают ступенями до заданного давления Р3 прини­маемого в интервале 2,0 - 4,0 кгс/см2.

Давление Р3, должно быть установлено с учетом предполагае­мого фактического давления на грунт в основании фундаментов, равного сумме давлений от нагрузки фундамента и собственного веса грунта в насыщенном водой состоянии на отметке испытания. После достижения условной стабилизации осадки на  последней ступени, соответ­ст­вующей давлению Р3, грунт в основании штам­па следует замочить и продолжать   замачивание с измерениями просадки грунта до ее условной стаби­лизации при расходе воды не менее рассчитываемого по рекомен­дуемому   приложению 4.

За критерий условной стабилизации просадки грунта следует принимать скорость осадки штампа, не превышающую 0,1 мм за 2 ч.

2.4.6. Испытания по схеме «двух кривых» следует проводить на одной глубине в двух шурфах,   расположенных на расстоянии 5-6 м.

В одном шурфе испытания необходимо выполнять в соответствии с требованиями п. 2.4.5, в другом - замочить грунт (при рас­ходе воды не менее рассчитываемого по рекомендуемому прило­жению 4) после монтажа установки до приложения нагрузки, а затем нагружать штамп ступенями до давления Р3, продолжая замачивание грунта.

2.4.7. Отсчеты по прогибомерам после замачивания просадочного грун­­та  следует  производить  через  промежутки времени, указан­ные в п. 2.4.3.

2.4.8. Замачивание просадочных грунтов в основании штампа в котлованах, шурфах и дудках следует производить рассредоточен­ной струей во избежание размыва грунта, поддерживая уровень воды на 5-10 см выше поверхности песчаной подушки и измеряя расход воды.

2.4.9. По окончании испытаний выработку следует углубить ниже отметки испытания на глубину не менее двух диаметров штам­па для контроля однородности испытываемого грунта.

2.5. Обработка результатов

2.5.1. Для вычисления модуля деформации Е строят график за­висимости осадки от давления S = f(p), откладывая по оси абсцисс значения Р и по оси ординат - соответствующие им условно стаби­лизированные значения S (рекомендуемое приложение 8).

Через нанесенные на график четыре опытные точки необходимо провести осредняющую прямую методом наименьших квадратов или графическим методом.

За начальные значения Р0 и S0 (первая точка, включаемая в осред­нение) принимают давление,  равное напряжению szg,0 (п. 2.4.1) и соот­ве­т­ствующую осадку; за конечные значения Рn и Sn - значения Pi и Si, соответствующие четвертой точке графи­ка на прямолинейном участке.

Если при давлении Рi приращение осадки будет вдвое боль­ше, чем для предыдущей ступени давления Pi-1, а при последую­щей ступени давления Pi-1 приращение осадки будет равно или больше приращения осадки при Рi,  за конечные значения Рn и Sn следует принимать Pi-1 и Si-1. При этом количество включаемых в осреднение точек должно быть на менее трех. В противном слу­чае при испытании грунта необходимо применять меньшие ступе­ни давления.

Примечание. При проведении испытании винтовым штампом (с сох­ранением природного напряженного состояния грунта) за начальные значе­ния Р0 и S0 принимают значения Pi и Si, соответствующие первой ступени нагрузки на графике S = f(p).

2.5.2.Модуль деформации грунта Е, МПа (кгс/см2), вычисляют для линейного участка графика S = f(p) по формуле

ГОСТ 20276-85,                 (2)

где   n - коэффициент Пуассона, принимаемый равным 0,27 - для крупнообломочных грунтов, 0,30 - для песков и супесей, 0,35 - для суглинков и 0,42 - для глин;

Кр - коэффициент, принимаемый в зависимости от заглубле­ния штампа d/D;

d - глубина расположения штампа относительно поверхности грунта, см;

D - диаметр штампа, см:

Кi - коэффициент, принимаемый для жесткого круглого штам­па равным 0,79;

DР - приращение давления на штамп (п. 2.5.1), МПа (кгс/см2), равное Рn-Р0;

DS - приращение осадки штампа, соответствующее DР, см, определяемое на осредняющей прямой.

Коэффициент Кр принимают равным 1 при испытаниях грун­тов штампами в котлованах,  шурфах и дудках  независимо от d/D. При испытаниях грунтов винтовым штампом в буровых сква­жинах ниже забоя и в массиве без бурения скважин коэффициент Кр принимают по табл. 5.

Примечание. При испытаниях грунта штампом с плоской подошвой площадью 600 см2 (тип III) в забое буровых скважин допускается принимать коэффициент Кр, равным 1, независимо от d/D.

Таблица 5

d|D

0

1

2

3

4

³5

Кр

1

0,90

0,82

0,77

0,73

0,7

2.5.3. По результатам испытаний просадочных грунтов следует определять в соответствии с указаниями обязательного приложе­ния 9:

по схеме «одной кривой» - модуль деформации грунта природ­ной влажности Е и относительную просадочность esl при заданном давлении Рз;

по схеме «двух кривых» - модули деформации грунта природной влажности Е и водонасыщенном состоянии Еsat (после зама­чивания), начальное просадочное давление Рsi и относительную просадочность esl при различных давлениях.

3. МЕТОД ИСПЫТАНИЯ ГРУНТА РАДИАЛЬНЫМ ПРЕССИОМЕТРОМ

3.1. Условия проведения испытаний

3.1.1. При испытаниях грунта радиальным прессиометром при­меняют следующее оборудование и способы проходки  скважин, обеспечивающие сохранение природного напряженного состояния грунта:

самозабуривающиеся прессиометры;

бурение скважин под защитой тяжелых растворов;

проходку участка скважины, на котором будут производиться испытания, с помощью подвижной колонны обсадных труб.

В грунтах, обеспечивающих устойчивость стенок  скважины, допус­кается проведение испытаний без сохранения природного нап­ряженного состояния.

3.1.2. Начиная с отметки на 1 м выше участка, на котором бу­дут производиться испытания грунта, скважины следует проходить. Враща­тельным способом с помощью колонковой трубы, обуривающего грунтоноса или буровой ложки, частота вращения которых не должна превышать 60 об/мин, осевая нагрузка на буровой нако­нечник - не более 1000 Н (100кгс).

Запрещается применение ударно-канатного, вибрационного и шнекового способов бурения на этом участке.

Допускается проходка вдавливающим способом кольцевым за­боем с помощью тонкостенного бурового цилиндрического нако­нечника, ниж­ний режущий край которого имеет внутренний угол заострения 10-15°; внутренний диаметр башмака этого наконеч­ника должен быть на 1-2 мм меньше внутреннего диаметра кор­пуса, а наружный диаметр башмака - на 2-3 мм больше наруж­ного диаметра корпуса наконечника.

3.1.3. Диаметр скважин не должен превышать диаметр зонда прес­сиометра более чем на 10 мм.

3.2. Приборы и оборудование

3.2.1. В состав установки для испытании грунта   радиальным прессиометром должны входить:

зонд;

устройство для создания и измерения давления в камере зон­да;

устройство для измерения перемещений оболочки зонда.

3.2.2. Конструкция установки должка обеспечивать:

возможность  создания   давления на грунт  ступенями по 0,01-0,1 МПа (0,1-1,0 кгс/см2);

постоянство давления на каждой ступени;

возможность тарировки зонда.

3.2.3. Длина камеры зонда должна быть не менее четырех ее диаметров.

Примечание. При применении камеры, состоящей из трех и  более секций, общая длина секций должна быть не менее четырех их диаметров.

3.2.4. Устройство для измерения давления в камере зонда долж­но обеспечивать измерение   давления с погрешностью не более 5% от ступени давления.

3.2.5. Устройство для измерения перемещений оболочки зонда дол­жно обеспечивать измерение деформаций стенок скважин при приме­нении прессиометров с внешним диаметром камеры зонда от 76 до 127 мм с погрешностью не более 0,1 мм в пределах измене­ния начального диаметра камеры в 1,5 раза.

3.2.6. Измерение перемещении  оболочки зонда осуществляют путем измерения объема жидкости,  расходуемой на расширение камеры зонда, или путем непосредственного определения радиу­са камеры зонда в отдельных точках дистанционными датчиками.

Примечания:

1. Измерение перемещении оболочки зонда дистанционными датчи­ками производят не менее чем в шести точках, расположенных по трем диаметрам. Точки измерений должны располагаться в центральной части камеры в преде­лах '/3 ее длины.

2. Допускается применять для определения перемещений оболочки зонда дистан­ционные датчики с измерением длины окружности камеры по трем диа­метрам в центральное части ее в пределах 2/3 длины.

3.3. Подготовка к испытаниям

3.3.1. В скважину устанавливают зонд таким образом,  чтобы середина камеры зонда была расположена на отметке испытания.

3.3.2. При проходке скважины с применением  подвижной ко­лонны обсадных труб в грунт предварительно внедряется тонко­стенный рабочий стакан, прикрепленный к колонне труб, из кото­рого удаляют грунт.

Далее на отметку испытания опускают зонд прессиометра, ра­бочая оболочка которого смазана глинистой суспензией из бентонитовой глины или солидолом. В зонде прессиометра создают дав­ление, равное напряжению szg,0 (п. 2.4.1) на отметке испытания, после чего обсадную трубу приподнимают на высоту зонда.

3.3.3. После установки зонда на отметке испытания необходимо смонтировать устройства для создания и измерения давления в камере зонда и измерения перемещения оболочки зонда.

3.4. Проведение испытаний

3.4.1. В камере зонда создают давление ступенями по 0,025 МПа (0,25 кгс/см2) до момента соприкосновения оболочки зонда со стен­кам скважин, а далее - ступенями, указанными в табл. 2-4.

При определении давления на стенку скважины в случае при­менения гидравлических прессиометров независимо от обводнен­ности скважины необходимо к измеренному манометром давлению добавлять гидрос­татическое давление столба жидкости в гидро­магистрали прессиометра.

3.4.2. Каждую ступень давления выдерживают до условной ста­билизации деформации грунта. За критерий условной стабилизации деформации принимают скорость увеличения радиуса сква­жины, не превышающую 0,1 мм за время, указанное в табл. 6.

3.4.3. Для зданий и сооружении I класса испытания  грунтов радиальными прессиометрами следует проводить в медленном ре­жиме. Допускается производить испытание грунта  радиальными прес­сиометрами в быстром режиме в тех случаях, когда выполне­ны сопоставительные испытания радиальными прессиометрами в медленном и быстром режимах не менее чем с двухкратной повто­ряемостью для данной разновидности грунта в районе проведения изысканий.

Для зданий и сооружений II и III классов испытания радиаль­ными прессиометрами следует проводить, как правило, в быстром режиме.

Примечание. Классы сооружений приняты согласно  Правилам учета степени ответственности зданий и сооружений при проектировании конструк­ций, утвержденным постановлением Госсторая СССР от 19 марта 1981 г., № 41.

3.4.4. Отсчеты по приборам для измерения деформаций на каж­дой ступени давления производят согласно табл. 7 и записывают в журнал, форма которого приведена в рекомендуемом приложе­нии 6.

3.5. Обработка результатов

Таблица 6

Наименование грунтов

Режим испытания

Время условной стабилиза­ции деформации, мин

Песчаные со степенью

15

влажности: Sr £0,8

                  Sr 0,8

30

Пылевато-глинистые (кроме илов) с показа­телем теку­чес­ти:

Медленный

IL £0,25

30

IL 0,25

60

Биогенные и илы

90

Песчаные

3

Пылевато-глинистые (кроме илов)

Быстрый

6

Биогенные и илы

10

Примечания:

1. При испытаниях  искусственно-уплотненных,   насыпных и намыв­ных грунтов время условной стабилизации деформации должно назначаться так же, как и для соответствующих типов песчаных и пылевато-глинистых грунтов в зависимости от степени влажности и показателя текучести.

2. При применении прессиометров с погрешностью измерения перемещении меньше 0,1 мм (п. 3.2.5) время условной стабилизации деформации умень­шают пропорционально увеличению точности измерения перемещения стенки скважины.

 Таблица 7

Наименование грунта

Режим испытания

Медленный

Быстрый

Песчаные

Через каждые 5 мин в течение первых 15 мни, далее через 15 мин

Через каждую минуту в течение первых 3 мин, далее через 3 мин

Пылевато-гли­нис­тые (кроме илов)

Через каждые 10 мин в течение первых 30 мин, далее через 30 мин

Через каждые 2 мин в течение первых 6 мин, далее через 6 мин

Биогенные и илы

Через каждые 15 мин в течение первых 60мин, далее через 30 мин

Через каждые 2 мин в течение первых 10 мин, далее через 10 мин

3.5.1. Для вычисления модуля деформации Е строят график зависимости перемещения стенки скважины от давления Dr = f(p), откладывая по оси абсцисс значения давления Р и по оси ординат соответствующие им значения Dr (рекомендуемое приложение 10).

На графике проводят осредняющую  прямую. За начальные значения P0 и  Dr0  (первая точка, включаемая в осреднение) принимают значения Р и Dr,  соответствующие моменту полного обжа­тия неровностей стенок скважины - началу   линейного участка графика.

За конечные значения Рn и Drn (предел пропорциональности) принимают значения Р и Dr, соответствующие точке, ограничива­ющей линейный участок графика.

3.5.2. Модуль деформации грунта Е, МПа (кгс/см2), вычисляют для линейного участка графика Dr = f(p) по формуле

ГОСТ 20276-85,                   (3)

где       Кr - корректирующий коэффициент;

 r0 - начальный радиус скважины, равный rпр +Dr0;

rпр - радиус прессиометра, см;

 Dr0 -приращение радиуса прессиометра,   соответствующее Р0, см;

DР - приращение давления на стенку скважины между двумя точками,   взятыми на  осредняющей  прямой, МПа (кгс/см2 );

Dr - приращение перемещения стенки скважины (по радиусу), соот­вет­ствующее DР, см.

Примечание. При вычислении модуля деформации грунта необходи­мо учитывать определяемые по результатам тарировочных испытаний система­тические погрешности измерений DP и Dr, вызванные собст­венными деформациями гидросистемы и эластичных оболочек камеры зонда.

3.5.3. При проведении всех испытаний грунтов радиальными прессиометрами в одном режиме (медленном для  сооружений I класса или быстром для сооружений II и III классов) коэффициент Кr определяют по результатам сопоставительных испытаний грун­та штампом площадью 5000 см2 и радиальным прессиометром, вы­полняемых не менее чем с двухкратной повторяемостью для дан­ной разновидности грунта в районе проведения изысканий.

3.5.4. При проведении части испытаний в медленном, а части испытаний в быстром режиме для определения модуля деформации по результатам испытаний, выполненных в быстром режиме, дол­жен вводиться дополнительный коэффициент Кrt, определяемый по резуль­татам сопоставительных испытаний   прессиометром в разных режимах.

3.5.5. Для проектирования оснований и фундаментов зданий и сооружений II-III классов коэффициент Kr, допускается прини­мать по указаниям рекомендуемого приложения 12.

4. МЕТОД ИСПЫТАНИЯ ГРУНТА ЛОПАСТНЫМ ПРЕССИОМЕТРОМ

4.1. Условия проведения испытаний

4.1.1. При проходке скважин для испытаний следует соблюдать требования п 3.1.2.

4.1.2. При испытаниях в стенках скважины диаметр скважины должен быть меньше расстояния между штампами-лопастями не менее чем на 2 см.

4.1.3. При испытаниях ниже забоя скважины минимальная глу­бина погружения наконечника от забоя скважин до верха штампа-лопасти должна быть не менее половины длины штампа-лопасти.

4.2. Приборы и оборудование

4.2.1. В состав установки для испытаний грунта лопастным прес­сиометром должны входить:

наконечник со штампами-лопастями и направляющим стаканом;

устройство для создания и измерения давления на штампы-ло­пасти наконечника;

устройство для измерения перемещения штампов-лопастей на­конечника.

4.2.2. Конструкция установки должна обеспечивать:

возможность создания давления на грунт ступенями по 0,01-0,1 МПа (0,1-1,0 кгс/см2);

постоянство давления на каждой ступени;

возможность тарировки наконечника со штампами-лопастями.

4.2.3. Наконечник должен состоять из двух жестких штампов-лопастей прямоугольной формы, расположенных симметрично отно­сительно оси наконечника. Площадь одного штампа-лопасти дол­жна соответствовать требованиям табл. 8.

Таблица   8

Наименование грунтов

Положение прессиометра относительно уровня подземных вод

Глубина испыта­ния, м

Место проведения ис­пытания

Площадь штампа-лопасти, см2

Пылевато-глинистые - гли­ны и суглинки с по­ка­за­телем текучести

IL£0,25, супеси при

IL0

Выше уровня подземных вод

До 10

В стен­ках сква­жины

300

Песчаные (устойчи­вые в стенках сква­жины); пыле­вато-глинистые - гли­ны и суглинки с показателем

Выше уровня подземных вод

До 10

В стен­ках скважины

600

те­кучести 0,25 IL £0,75, супеси при 0£IL£1

Выше уровня под­земных вод

Ниже 10

150

Песчаные рыхлые ( неус­тойчивые в стен­ках сква­жины); пылевато-гли­нис­тые - глины и суглинки с показателем текучести IL0,75, су­песи при IL 1

Выше и ниже уров­ня подзем­ных вод

До 10

Ниже за­боя сква­жины

300

Выше и ниже уров­ня подзем­ных вод

Ниже 10

150

Пылевато-глинистые - илы

Выше и ниже уров­ня подзем­ных вод

По всей толще

В масси­ве без бурения скважины

600

Биогенные

Выше уровня под­земных вод

До 10

В стопках скважины

600

Выше и ниже уров­ня под­зе­м­ных вод

По всей толще

Ниже за­боя сква­жины

300

Соотношения сторон штампа-лопасти  должно быть не более 3:1. Расстояние между штампами-лопастями должно быть не менее 1,5 их ширины.

4.2.4. Устройство для измерения давления на штампы-лопасти дол­жно обеспечивать измерение давления с погрешностью не более 5% от ступени давления.

4.2.5. Устройство для измерения перемещений штампов-лопастей в горизонтальном направлении должно обеспечивать измерение де­формаций грунта с погрешностью не более 0,1 мм в пределах не менее 50 мм при испытаниях биогенных грунтов и илов, 20 мм - для остальных грунтов.

4.3. Подготовка к испытаниям

4.3.1. Установку наконечника со штампами-лопастями производят методом вдавливания таким образом, чтобы середина наконечника была расположена на отметке испытания.

4.3.2. После установки наконечника на отметке испытания необ­хо­димо смонтировать устройства для создания и измерения давления на штампы-лопасти и измерения их перемещения.

4.4. Проведение испытаний

4.4.1. Передачу нагрузки на штампы-лопасти производят ступенями, указанными в табл. 2-4.

4.4.2. Каждую ступень давления выдерживают до условной ста­билизации деформации грунта. За критерий условной стабилизации деформации принимают скорость перемещения штампа-лопасти, не превышающую 0,1 мм за время, указанное для медленного режима испытания в табл. 2-4, а для быстрого -  в табл. 7.

4.4.3. Режим испытаний назначают в соответствии с указаниями п. 3.4.3.

4.4.4. Отсчеты по приборам для измерения перемещении штам­пов-лопастей на каждой ступени давления производят  согласно п. 2.4.3 - при медленном режиме испытаний и табл. 7 - при быст­ром и записы­вают в журнал, форма которого приведена в рекомен­дуемом приложении 7.

4.5. Обработка результатов

4.5.1. Для вычисления модуля деформации Е строят график за­висимости перемещения штампа-лопасти от давления и = f(p) от­кладывая по оси абсцисс значения Р и по оси ординат - соответст­вую­щие им значения и (рекомендуемое приложение 11).

На графике проводят осредняющую прямую. За начальные значения Р0 и и0 (первая точка, включаемая в осреднение) при­нимают значения Р и и, соответствующие   началу линейного участка графика.

За конечные значения Рn и иn (предел пропорциональности) принимают значения Р и и, соответствующие точке, ограничиваю­щей линейный участок графика.

4.5.2. Модуль деформации грунта Е, МПа (кгс/см2), вычисляют для линейного участка графика u = f(p) по формуле

ГОСТ 20276-85,                    (4)

где         Кл - корректирующий коэффициент;

v - коэффициент Пуассона, принимаемый в соответствии с требо­ваниями п. 2.5.2;

b - ширина штампа-лопасти наконечника, см;

w - безразмерный коэффициент, принимаемый в зависимос­ть от формы штампа-лопасти по табл. 9;

DP - приращение давления на штамп-лопасть между двумя точ­ками, взятыми на осредняющей прямой, МПа (кгс/см2);

Dи - приращение перемещения штампа-лопасти, соответ­ствую­щее DР, см.

Примечание. При вычислении модуля деформации грунта необходимо учитывать определяемые по результатам тарировочных испытаний систематические погрешности измерений DР и и, вызванные собственными деформациями для создания давления, наконечника и колонны труб.

Таблица   9

Отношение     l/b

Коэффициент w

1,5

1,1

2,0

1,2

3,0

1,4

4.5.3. Коэффициент Kл определяют по результатам сопостави­тельных испытаний грунта штампом площадью 5000 см2 и лопаст­ным прессиометром,   выполняемых не менее чем с двухкратной повто­ряе­мостью для данной разновидности грунта в районе прове­дения изысканий.

4.5.4. При проведении части  испытаний в медленном, а части испытаний в быстром режиме для определения модуля деформа­ции по результатам испытаний, выполненных в быстром режиме, вводят дополнительный коэффициент Клt, определяемый по ре­зультатам сопоставительных испытаний прессиометром в разных режимах.

ПРИЛОЖЕНИЕ 1

Справочное

ТЕРМИНЫ И ИХ ПОЯСНЕНИЯ

Модуль деформации грунта Е - характеристика линейной связи между приращениями давления на грунт и его деформациями.

Начальное просадочное давление Psl -минимальное давление, при котором проявляются просадочные свойства грунта при его полном насыщении водой.

Относительная просадочность грунта  esl - отношение просадки грунта в основании штампа к высоте деформируемой зоны.

ПРИЛОЖЕНИЕ 2

Справочное

СХЕМЫ ИСПЫТАНИЙ ГРУНТА

ГОСТ 20276-85

а - плоским штампом в шурфе или дудке; б - плоским штампом в забое буровой скважины; в - винтовым штампом ниже забоя буровой скважины; г - винтовым штампом в массиве; д - радиальным прес­сиометром: е - лопастным прессиометром в стенке скважины; ж - лопастным прессиометром ниже забоя буровой скважины; з - лопастным   прессиометром в массиве



ПРИЛОЖЕНИЕ 3
Рекомендуемое

КОНСТРУКЦИЯ ВИНТОВОГО ШТАМПА

1. Винтовой   штамп состоит из одновитковой лопасти и ствола (см. чертеж).

Размеры винтового штампа должны соответствовать требованиям таблицы.

ГОСТ 20276-85

Размеры

При испытаниях

ниже забоя скважины

в массиве без бурения скважины

Диаметр лопасти D, см

27,7

27,7

Толщина лопасти t, см

1

1

Шаг лопасти а, см

5

8

Диаметр ствола d, см:

на высоте

60 см выше лопасти

5

7,3-11,4

на остальной высоте

12,7-21,9

7,3-11,4



2. В конструкцию винтового штампа, предназначенного для испы­тания грунтов в массиве без бурения скважины, должно входить уст­ройство, позволяющее при измерениях осевой нагрузки на штамп исключить влияние трения грунта по боковой поверхности ствола.

ПРИЛОЖЕНИЕ 4

 Рекомендуемое

ОПРЕДЕЛЕНИЕ РАСХОДА ВОДЫ ДЛЯ ЗАМАЧИВАНИЯ ПРОСАДОЧНЫХ ГРУНТОВ В ОСНОВАНИИ ШТАМПА

Расход воды Q, м3, вычисляют по формуле

ГОСТ 20276-85,

где       rd -  плотность грунта в сухом состоянии, т/м3;

 rw - плотность воды, принимаемая равной 1 т/м3;

 wsat - влажность грунта в насыщенном водой состоянии (степени влажно­сти Sr 0,8), доли единицы;

w - природная влажность грунта, доли единицы;

- объем замачивания грунта, равный произведению   площади шурфа (или замачиваемого участка котлована) на глубину замачивания (п. 2.1.3) и на коэффициент 1,2, учитывающий растекание воды, м3.

ПРИЛОЖЕНИЕ 5

 Рекомендуемое

(Первая страница журнала)

Организация____________________________________________

ЖУРНАЛ №___________

ПОЛЕВЫХ ИСПЫТАНИЙ ГРУНТОВ ШТАМПАМИ

Пункт________________________________________________

Объект_______________________________________________

Сооружение __________________________________________

Дата испытания: начало_________________________________

окончание_______________________________

Выработка №________________    Абсолютные отметки:

Площадь штампа___________см2   подошвы штампа _________м

Сечение выработки____________  устья выработки __________м

(диаметр скважины)                         уровня подземных вод _____м

Глубина ____________________м

Наименование грунта___________

______________________________

Краткая характеристика установки для испытаний_______________

_______________________________________________________

_______________________________________________________

Приборы (тип и номер) для измерения:

нагрузки на штамп _______________________________________

осадок штампа___________________________________________



Схема размещения установки для испытаний


(Последующие страницы журнала)

Объект___________________ Испытание №_____________________ Стр.__________________________________________

Дата

Вре­мя

Интер­вал времени Dt, ч

Пока­зания мано­метров, МПа (кгс/см2)

Нагруз­ка на штамп (суммарная), кН

Заглуб­ление штампа, м (при­грузка вокруг штам­па), МПа (кгс/см2)

Давле­ние Р по подошве штампа, МПа (кгс/см2)

Показания прогибомеров, мм

Поправ­ка в показа­нии проги­боме­ров, мм

Исправленные показания прогибомеров, мм

Осадка штампа, мм

Время выдерж­ки, ч

Сведения о замачивании грунта (для просадочных грунтов)

Примеча­ние

S1

S2

S3

Конт­роль­ный

S1

S2

S3

ГОСТ 20276-85

DS

SDS

SDt

Толщина песча­ной подушки, см

Уро­вень воды, см

Расход воды, м3

Время начала замачива­ния

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

(Последняя страница журнала)

В журнале пронумеровано ________________________стр.; заполнено ___________________________стр.

Ответственный исполнитель_______________________________________________________________

(должность, подпись, инициалы, фамилия)

Наблюдатели:  1.________________________________________________________________________

(должность, подпись, инициалы, фамилия)

                          2._________________________________________________________________________


ПРИЛОЖЕНИЕ 6

Рекомендуемое

(Первая страница журнала)

Организация____________________________________________

ЖУРНАЛ № ______

ПОЛЕВЫХ ИСПЫТАНИИ ГРУНТОВ РАДИАЛЬНЫМИ ПРЕССИОМЕТРАМИ

Пункт__________________________________________________

Объект_________________________________________________

Сооружение_____________________________________________

Дата испытания: начало ___________________________________

окончание ______________________________________________

Скважина № ________________   Абсолютные отметки:

Способ бурения______________   середина зонда ____________м

Диаметр скважины _________мм  устья выработки ___________м

Глубина ___________________м   уровня подземных вод ______м

Наименование грунта__________

_____________________________

Краткая характеристика установки для испытаний______________

______________________________________________________

______________________________________________________

Марка прессиометра_______________________________________

Схема размещения установки для  испытании


(Последующие страницы журнала)

Объект_______________________ Испытание №___________________ Стр. ______________________

Дата

Время

Интер­вал времени

Столб воды в магист­рали прес­си­о­метра, м

Пока­зания мано­метров, МПа (кгс/см2)

Поправ­ка на растяже­­ние оболочки, МПа (кгс/см2)

Давле­ние на грунт, МПа (кгс/см2)

Показания приборов для измерения радиального перемещения, мм

Поправка на деформа­цию оболочки, мм

Прираще­ние радиуса сква­жин, мм

Время выдерж­ки  SDt, мин

Примечание

n1

n2

n3

n4

n5

n6

Сред­нее пере­меще­ние, мм

Dr

SDr

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

(Последняя страница журнала)

В журнале пронумеровано ________________стр.;  заполнено _______________________________стр.

Ответственный исполнитель______________________________________________________________

 (должность, подпись, инициалы, фамилия)

Наблюдатели: 1.________________________________________________________________________

(должность, подпись, инициалы, фамилия)

2.________________________________________________________________________


ПРИЛОЖЕНИЕ 7

Рекомендуемое

(Первая страница журнала)

Организация____________________________________________

ЖУРНАЛ № _______

ПОЛЕВЫХ ИСПЫТАНИЙ ГРУНТОВ ЛОПАСТНЫМИ ПРЕССИОМЕТРАМИ

Пункт _________________________________________________

Объект ________________________________________________

Сооружение ____________________________________________

Дата испытания: начало __________________________________

окончание ______________________________________________

Скважина № ________________      Абсолютные отметки:

Способ бурения _____________      середины наконечника _____м

Диаметр скважины __________мм  устья выработки __________м

Глубина ____________________м   уровня подземных вод _____м

Наименование грунта ______________

_________________________________

Краткая характеристика установки для испытаний ______________

_______________________________________________________

_______________________________________________________

Марка прессиометра ______________________________________

Схема размещения установки для испытании




(Последующие страницы журнала)

Объект_______________________ Испытание №________________________ Стр. _________________



Дата

Время

Интер­вал време­ни Dt, ч

Показа­ния прибора для измере­ния давле­ния, МПа (кгс/см2)

Тариро­вочная поправ­ка, МПа (кгс/см2)

Давле­ние на грунт, МПа (кгс/см2)

Показания прибора для измерения перемещения, мм

Поправ­ка в показа­ниях прибо­ров, мм

Исправле­н­ные показания приборов, мм

Среднее перемещение грунта, мм

Время выдержки SDt

Примечание

и1

и2

и1

и2

Dи

SDи

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

(Последняя страница журнала)

В журнале пронумеровано __________________________стр.; заполнено ______________________стр.

Ответственный исполнитель______________________________________________________________

(должность, подпись, инициалы, фамилия)

Наблюдатели:  1.________________________________________________________________________

(должность, подпись, инициалы, фамилия)

                          2.________________________________________________________________________


ПРИЛОЖЕНИЕ 8

Рекомендуемое

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ИСПЫТАНИЯ ГРУНТА ШТАМПОМ

График S = f(p)

Масштаб графика:

по горизонтали: 40 мм - 0,1 МПа (1,0кгс/см2) давления Р;

по вертикали: 10 мм - 1 мм осадки штампа S.

ГОСТ 20276-85

1- линейная часть графика; 2- осредняющая прямая

График S = f(p) испытания штампом просадочного грунта с замачи­ванием.

Масштаб графика:

по горизонтали: 40мм - 0,1 МПа (1,0 кгс/см2) давления Р;

по вертикали: 2 или 4мм - 1мм осадки штампа S.

По схеме «одной кривой»

ГОСТ 20276-85

          По схеме «двух кривых»

ГОСТ 20276-85

1- осадка; 2 - просадка при заданном давлении; 3 - осадка после замачи­вания.

ПРИЛОЖЕНИЕ 9

Обязательное

ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ ПРОСАДОЧНЫХ ГРУНТОВ

1. Модуль деформации просадочных грунтов вычисляют по формуле п. 2.5.2 настоящего стандарта.

При испытаниях по схеме «двух кривых» модуль деформации грунта в насыщенном водой состоянии (после замачивания) определяют раздельно для двух участков графика (рекомендуемое приложение 8):

в интервале измерений давлений от Р0 до начального просадочного дав­ления Psl (п. 2 настоящего приложения) и от Рsl до заданного дав­ления Рз (п. 2.5.6 настоящего стандарта).

Для вычисления модуля деформации просадочных грунтов, испытываемых в насыщенном водой состоянии (после замачивания), за начальные значения Р0 и S0 принимают давление и осадку, соответ­ствующие первой ступени дав­ления.

2. Начальное просадочное давление Рsl необходимо определять по резуль­татам испытаний грунтов по схеме «двух кривых».

За Рsl  принимают давление, соответствующее точке перегиба  графика S = f(p) для грунта, испытываемого в насыщенном водой состоянии. При не­четко выраженном перегибе графика за Psl принимают давление, при котором просадка грунта в основании штампа составит

Ssl = 0,005hsl,                (1)

где hsl - деформируемая зона грунта по вертикали, определяемая  по п. 4 настоящего приложения, см.

3. Относительную просадочность esl вычисляют по формуле

ГОСТ 20276-85.                         (2)

Просадку грунта в основании штампа Sslp для вычислений esl при ис­пытаниях по схеме «одной кривой» необходимо определять как приращение осадки штампа в результате замачивания грунта при заданном давлении Рз, а при испытаниях по схеме «двух кривых» - как разность осадок штампа на грунте в насыщенном водой состоянии и грунте природной влажности на каждой ступени давления.

Значения относительной просадочности необходимо считать соответствую­щими средним давлениям в деформируемой зоне, определяемым по формуле

ГОСТ 20276-85 при РРsl,                   (3)

где Р - давление по подошве штампа, МПа (кгс/см2).

4. Деформируемую зону по вертикали hsl при испытаниях просадочных грунтов с замачиванием следует принимать равной 0,4; 0,7; 1,2; 1,7 и 2,0 диа­метра штампа соответственно при давлениях Р, равных 0,05 (0,5); 0,1 (1,0); 0,2 (2,0); 0,3 (3,0) и 0,4 (4,0) МПа (кгс/см2).

ПРИЛОЖЕНИЕ 10

Рекомендуемое

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ИСПЫТАНИЯ ГРУНТА РАДИАЛЬНЫМ ПРЕССИОМЕТРОМ

График Dr = f(p)

Масштаб графика:

по горизонтали: 20 мм - 0,1 МПа (1,0 кгс/см2) давления Р;

по вертикали: 5мм -1мм перемещения стенки скважины Dr.

ГОСТ 20276-85

1 - линейная часть графика;

2 - осредняющая прямая.

ПРИЛОЖЕНИЕ 11

Рекомендуемое

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ИСПЫТАНИЯ ГРУНТА ЛОПАСТНЫМ ПРЕССИОМЕТРОМ

График u = f(p)

Масштаб графика:

по горизонтали: 40 мм - 0,1 МПа (1,0 кгс/см2) давления Р;

по вертикали: 10 мм - 1 мм перемещения штампа-лопасти и.

ГОСТ 20276-85

1 - линейная часть графика;

2 - осредняющая прямая.

ПРИЛОЖЕНИЕ 12

Рекомендуемое

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА Кr,

1. При проведении испытаний по медленному режиму с сохранением природного напряженного состояния грунта коэффициент Кr допус­кается прини­мать равным:

для песков и супесей .    . 1,3

для суглинков    .    .    .    1,35

для глин     .    .    .    .       1,42

2. При проведении испытаний по быстрому режиму с сохранением нена­рушенного сложения грунта коэффициент Кr допускается принимать по таблице

Наименование грунтов

Глубина испытания, м

Коэффициент Кr

Песчаные пески с коэффициентом пористости:

До 10

       е0,5

2,5

0,5£е£0,8

2,25

      е0,8

2,0

Пелевато-глинистые с показателем текучести:

До 10

           IL0,25

2,0

0,25£IL£0,5

3,0

        IL0,5

 4,0

Пелевато-глинистые с показателем текучести:

От 10

До 20

           IL0,25

1,75

0,25£IL£0,5

2,5

        IL0,5

3,5

Примечание. Для пылевато-глинистых элювиальных грунтов допуска­ется уменьшение коэффициента Кr на 20%.



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
