СТ СЭВ 5497-86

СТ СЭВ 5497-86

УДК 625.73(100).001.4                                                                                                   Группа Ж81

СТАНДАРТ СОВЕТА ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

Дороги автомобильные международные

Определение несущей способности дорожных конструкций

и их конструктивных слоев установкой динамического

нагружения (УДН)

Дата введения непосредственно в качестве государственного стандарта СССР

в народном хозяйстве СССР с 01.07.87

в договорно-правовых отношениях по сотрудничеству с 01.07.87

Информационные данные

1. Автор - делегация ГДР в Постоянной Комиссии по сотрудничеству в области транспорта.

2. Тема - 23.800.09-83.

3. Стандарт СЭВ утвержден на 60-м заседании ПКС. Светозарево, июнь 1986 г.

4. Сроки начала применения стандарта СЭВ:

Сроки начала применения стандарта СЭВ



Страны - члены СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

Июль 1988 г.

Июль 1988 г.

ВНР





СРВ





ГДР

Январь 1987 г.

Июль 1987 г.

Республика Куба





МНР





ПНР

¾

¾

СРР

¾

¾

СССР

Июль 1987 г.

Июль 1987 г.

ЧССР

Январь 1989 г.

Январь 1989 г.

5. Срок проверки - 1991 г.

Постановлением Государственного строительного комитета СССР от 17 марта 1987 г. № 60 введен в действие непосредственно в качестве государственного стандарта СССР

Настоящий стандарт СЭВ является обязательным в рамках Конвенции о применении стандартов СЭВ

Настоящий стандарт СЭВ распространяется на нежесткие дорожные конструкции и их конструктивные слои и устанавливает метод испытания несущей способности установкой динамического нагружения (УДН).

Настоящий стандарт СЭВ не распространяется на дорожные конструкции с покрытием из цементобетона.

1. Сущность метода

Метод заключается в определении величин модуля упругости и радиуса кривизны упругой линии на поверхности испытываемого слоя по амплитудам деформации, полученным от действия ударной силы через круглый, жесткий штамп.

Величина и время действия ударной силы соответствуют проходу колеса с нагрузкой 50 kN и скоростью 60 km/h.

2. Общие положения

2.1. Метод применяется для определения несущей способности дорожных конструкций в случаях:

I - на поверхности существующего покрытия проезжей части или на верхнем несущем слое;

II - на нижнем несущем слое, грунтовом основании и подстилающем грунте.

2.2. Время действия ударной силы (нагрузки) определяется на основе общей зависимости согласно черт.1.

СТ СЭВ 5497-86

Черт.1

3. Испытательное оборудование

3.1. Основные параметры установки динамического нагружения (УДН), состоящей из нагружаемого штампа, направляющей рамы с креплением и падающего груза, должны соответствовать приведенным в табл.1.

Таблица 1

Случай

Время действия

Размеры нагружаемого штампастальной плиты с отверстием диаметром 70 mm в центре



 падающего груза, s

диаметр, mm

толщина, mm

I

От 0,022 до 0,025

340

35

II

    0,090      0,110

500

25

3.2. Измерительное техническое оборудование состоит из:

1) регистрирующих устройств - электрических приборов для измерения и регистрации ударной силы F и амплитуд деформации w0, w1;

2) приспособления для закреплений электрических регистрирующих устройств.

Примечание. В случае II амплитуду деформации w0 можно измерять и регистрировать механическим прибором (индикатором).

3.3. Перед использованием установки динамического нагружения следует проводить калибровку на испытательном стенде не менее чем один раз в год.

4. Калибровка УДН

4.1. Калибровка УДН с достаточной для практических целей точностью производится на испытательном стенде.

4.2. Испытательный стенд представляет собой фундаментный блок из бетона массой ³2000 kg с примерными размерами 1100х1100х1000 mm.

Поверхность блока соединена с примыкающей площадью в одном уровне. В середине поверхности оставляют отверстие, величину которого определяют размером помещаемой в него мессдозы (предельно допускаемая нагрузка ³100 kN).

4.3. Возникающая ударная сила одновременно с регистрацией мессдозы на испытательном стенде фиксируется мессдозой на самой УДН. Если показания мессдоз расходятся более чем на 5%, калибровку необходимо повторить.

4.4. При проведении калибровки УДН помещают на мессдозу испытательного стенда. Прибор должен стоять перпендикулярно поверхности. Калибровка состоит в том, чтобы путем изменения высоты падения, массы падающего груза и (или) жесткости амортизирующих элементов определить диапазон нагрузки, необходимой для получения заданного контактного напряжения и времени действия нагрузки.

4.5. Допускается использовать для калибровки УДН стенды, в которых учитывается жесткость испытываемой системы.

5. Подготовка к испытаниям

5.1. Определяют срок проведения испытаний, исходя из цели испытания и в зависимости от погодных условий, влажности земляного полотна и прочности дорожной конструкции и ее слоев.

Испытания дорожных конструкций со слоями из материалов, содержащих битум, целесообразно проводить при температуре от 5 до 15°С.

5.2. Определяют контактное напряжение в соответствии с табл.2.

Таблица 2

Случай

Поверхность испытания

Диаметр плиты d, mm

Контактное напряжение*

s, N/mmСТ СЭВ 5497-86

I

Поверхностный слой

Верхний несущий слой

340

340

0,60

0,45

II

Нижний несущий слой

Грунтовое основание

Подстилающий грунт

500

500

500

0,20

0,10

0,10

____________

*Заданное контактное напряжение должно соблюдаться с отклонением не более ±10%.

5.3. Очищают поверхность слоя на месте испытания и обеспечивают возможно более полное прилегание штампа. При проведении массовых испытаний особых мер для обеспечения плотного прилегания штампа к поверхности испытываемого слоя не принимают.

Точность обеспечивается за счет большого числа испытаний. При разовых испытаниях плотность прилегания обеспечивается притиркой штампа к поверхности испытываемого слоя с заполнением пустот под штампом гипсовым тестом или одноразмерным мелким песком.

5.4. Размещают и производят монтаж УДН на месте испытания согласно инструкции изготовителя прибора, а также размещают и тарируют электрические измерительные и регистрирующие устройства.

6. Проведение испытаний

6.1. Испытания в случае I проводят со штампом диаметром 340 mm в следующем порядке:

1) устанавливают высоту падения для получения контактного напряжения по табл.2;

2) дважды нагружают и определяют w0, w1 и ударную силу СТ СЭВ 5497-86. Если результаты двух измерений отличаются друг от друга более чем на 20% (относительно меньшего значения), то проводят дальнейшее нагружение;

3) выборочно контролируют соблюдение времени действия нагрузки, например в начале и конце каждой серии измерений при приближенно одинаковых условиях и (или) при отдельных очень высоких значениях прогиба. Если требования п.3.1 не соблюдены, то на основе калибровочных значений необходимо изменить высоту падения, массу падающего груза и (или) жесткость амортизирующих элементов.

6.2. Испытания в случае II проводят со штампом диаметром 500 mm в следующем порядке:

1) устанавливают высоту падения для получения контактного напряжения по табл.2;

2) нагружают и определяют w0 и СТ СЭВ 5497-86:

предварительное нагружение - однократное без измерения;

испытательное нагружение - трехкратное.

Примечания:

1. При пользовании электрическим прибором для измерения деформации и регистрации ударной силы действителен порядок, приведенный в п.6.1, однако без учетаw1.

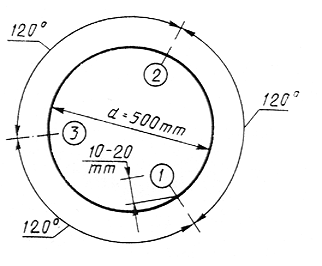

2. При пользовании механическим прибором деформация (w0) измеряется при нагружении по схеме, приведенной на черт.2.

СТ СЭВ 5497-86

1 - точка измерения при первом нагружении;

2 - точка измерения при втором нагружении;

3 - точка измерения при третьем нагружении.

Черт.2

3) выборочно контролируют соблюдение времени действия нагрузки, например, в начале и в конце каждой серии измерений при приближенно одинаковых условиях и (или) при отдельных очень высоких значениях прогиба.

Примечание. Если требования по п.3.1 не соблюдены, то на основе калибровочных значений необходимо изменить высоту падения, массу падающего груза и (или) жесткость амортизирующих элементов.

7. Обработка результатов

7.1. Для полученных в результате испытаний отдельных значений в данной (i-й) точке измерения определяют:

1) среднее значение ударной силы, действующей на нагружаемый штамп (СТ СЭВ 5497-86), в ньютонах, округленное до 1N;

2) среднее значение амплитуды упругой деформации нагруженной поверхности по оси нагрузки (СТ СЭВ 5497-86) и амплитуды упругой деформации на расстоянии СТ СЭВ 5497-86 от оси нагрузки (СТ СЭВ 5497-86), выраженной в миллиметрах, округленное до 0,01 mm;

3) значение контактного напряжения (СТ СЭВ 5497-86) в ньютонах на квадратный миллиметр, округленное до 0,01 N/mm2, по формуле

СТ СЭВ 5497-86

где   F ¾

ударная сила, N;

d ¾

диаметр нагружаемого штампа, mm;

4) значение модуля упругости (Evdi), в ньютонах на квадратный миллиметр, округленное до 1 N/mmСТ СЭВ 5497-86, вычисляют по формуле

СТ СЭВ 5497-86

где W0i

амплитуда упругой деформации нагруженной поверхности по оси нагрузки, mm;

m ¾

коэффициент Пуассона, принимаемый для грунтов равным 0,35, для дорожных конструкций - 0,3;

5) значение радиуса кривизны упругой линии на поверхности связанного слоя (Rd), выраженное в миллиметрах, округленное до 103 mm, по формуле

СТ СЭВ 5497-86

или при a =225 mm

СТ СЭВ 5497-86

где   a¾

расстояние между осью нагрузки и точкой измерения амплитуды деформации W1, mm;

W1i ¾

амплитуда упругой деформации на расстоянии a от оси нагрузки, mm.

7.2. Нормативные значения определяют для участков дорог с амплитудой деформации, измеренной по оси нагрузки одинакового порядка, на основе общих зависимостей согласно СТ СЭВ 3404-81 с доверительной вероятностью 95%:

1) значение амплитуды упругой деформации нагруженной поверхности по оси нагрузки (W0 /95), выраженной в миллиметрах, округленное до 0,01 mm, по формуле

СТ СЭВ 5497-86/95 = W0 + t × SW0         (5)

где СТ СЭВ 5497-86¾

среднее арифметическое значений W0i, определенных в СТ СЭВ 5497-86 точках измерения, mm (порядковый номер места измерения i =1, 2, 3, ..., СТ СЭВ 5497-86 -1, СТ СЭВ 5497-86);

t¾

значение коэффициента Стьюдента для доверительной вероятности 95%;

SW

стандартное отклонение величины W0i от среднего значения СТ СЭВ 5497-86;

2) значение модуля упругости (Evd/95), выраженного в ньютонах на квадратный метр, округленное до 1 N/mmСТ СЭВ 5497-86, по формуле

Evd/95 =СТ СЭВ 5497-86

где

СТ СЭВ 5497-86¾

среднее арифметическое значений Evdi определенных в СТ СЭВ 5497-86 точках измерения, N/mmСТ СЭВ 5497-86 (порядковый номер места измерения, СТ СЭВ 5497-86=1, 2, 3, ..., СТ СЭВ 5497-86-1, СТ СЭВ 5497-86);

СТ СЭВ 5497-86¾

стандартное отклонение величины Evdi от среднего значения СТ СЭВ 5497-86, N/mmСТ СЭВ 5497-86;

3) значение радиуса кривизны (Rd /95), выраженного в миллиметрах, округленное до 103 mm, по формуле

СТ СЭВ 5497-86

где

СТ СЭВ 5497-86¾

среднее арифметическое значений СТ СЭВ 5497-86, определенных в СТ СЭВ 5497-86 точках измерения, 103 mm; (порядковый номер места измерения СТ СЭВ 5497-86=1, 2, 3, ..., СТ СЭВ 5497-86-1, СТ СЭВ 5497-86);

СТ СЭВ 5497-86¾

стандартное отклонение величины  СТ СЭВ 5497-86от среднего значения СТ СЭВ 5497-86, 103 mm.

Приложение

Обозначения, принятые в стандарте

W0 ¾

амплитуда упругой деформации нагруженной поверхности по оси нагрузки, mm;

W1 ¾

амплитуда упругой деформации на расстоянии a от оси нагрузки, mm;

Evd ¾

модуль упругости определенный по амплитуде деформации w0, N/mmСТ СЭВ 5497-86;

Rd¾

радиус кривизны упругой линии на поверхности связанного слоя, определенный по амплитудам деформации w0 и w1, 103 mm;

ударная сила, действующая на нагружаемый штамп УДН, N;

контактное напряжение, возникающее на поверхности испытываемой конструкции от действия ударной силы F по нагружаемым штампам, N/mm2;

диаметр нагружаемого штампа, mm;

расстояние между осью нагрузки и точкой измерения амплитуды деформации w1;

a_= const = 225 mm;

обозначение порядкового номера измерения;

СТ СЭВ 5497-86¾

среднее арифметическое значение величины СТ СЭВ 5497-86;

СТ СЭВ 5497-86¾

среднее арифметическое значение величины СТ СЭВ 5497-86;

СТ СЭВ 5497-86¾

среднее арифметическое значение величины СТ СЭВ 5497-86;

СТ СЭВ 5497-86¾

стандартное отклонение величины СТ СЭВ 5497-86 от среднего значения СТ СЭВ 5497-86;

СТ СЭВ 5497-86¾

стандартное отклонение величины СТ СЭВ 5497-86 от среднего значения СТ СЭВ 5497-86;

СТ СЭВ 5497-86¾

стандартное отклонение величины СТ СЭВ 5497-86 от среднего значения СТ СЭВ 5497-86;

значение коэффициента Стьюдента для заданного уровня статистической надежности;

W0/95¾

нормативная для участка дороги амплитуда деформации w0 со статистической надежностью 95%;

Evd/95¾

нормативный для участка дороги модуль упругости со статистической надежностью 95%;

Rd/95¾

нормативный для участка дороги радиус кривизны со статистической надежностью 95%.

Информационное приложение

Перечень ключевых слов/дескрипторов*

________________

*Дескрипторы тезауруса СЭВ по стандартизации выделены полужирным шрифтом.

В электронном тексте  дескрипторы тезауруса СЭВ по стандартизации  имеют обозначение [Д].

Ключевые слова/дескрипторы: дороги автомобильные [Д], методы испытаний [Д], конструкции дорожные, способности несущие, установка динамического нагружения (УДН), модуль упругости [Д].
