ГОСТ 16549-71

ГОСТ 16549-71

УДК 624.643.54                                                                                                              Группа Ж21

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ ПРОБКОВЫЕ ПРОХОДНЫЕ

САЛЬНИКОВЫЕ МУФТОВЫЕ ЧУГУННЫЕ

НА ГОСТ 16549-71 С ЗАГЛУШКОЙ ДЛЯ СПУСКА ВОДЫ

Sieeve type iron plug valves with gland and blind flange

for drainage for

ГОСТ 16549-71

Дата введения 1973-01-01

РАЗРАБОТАН Всесоюзным научно-исследовательским институтом гидромеханизации, санитарно-технических и специальных работ Министерства монтажных и специальных строительных работ СССР

Зам. директора института по научной работе Зубков В.М

Руководитель темы Лазуткин В.В.

Исполнители - Сатюков А.И., Ханович И.И.

ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

Зам. министра Соколов К.М.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Отделом технического нормирования и стандартизации Госстроя СССР

Начальник отдела Шкинев А.Н.

Начальник подотдела стандартов и технических условий Мозольков В.С.

Ст. эксперт Ковалев С.А.

УТВЕРЖДЕН Государственным комитетом Совета Министров СССР по делам строительства

ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30 декабря 1970 г. № 169

Настоящий стандарт распространяется на чугунные пробковые проходные сальниковые муфтовые краны с ГОСТ 16549-71 15-50 мм на ГОСТ 16549-71, имеющие заглушку (пробку) для спуска воды, устанавливаемые в системах водяного отопления с температурой воды до 100°С.

1. Основные размеры

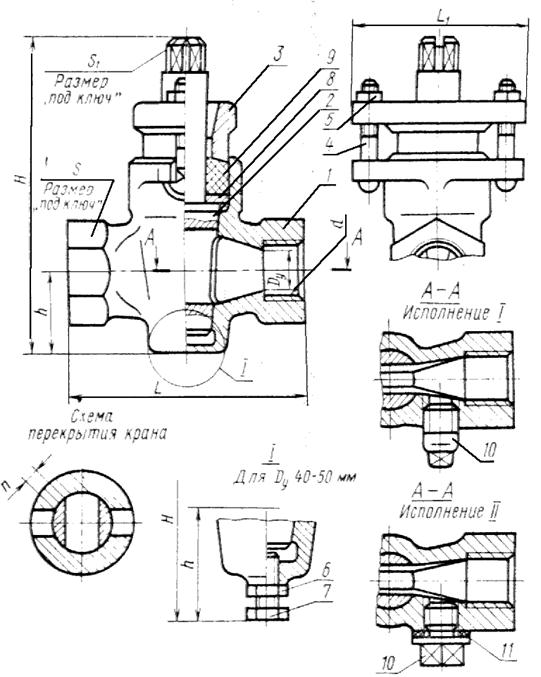

1.1. Основные размеры кранов должны соответствовать указанным на чертеже и в табл.1.

ГОСТ 16549-71

1 - корпус; 2 - пробка; 3 - втулка сальника фланцевая; 4 - болт анкерный;

5, 6 - гайки; 7 - болт; 8 - кольцо поднабивочное; 9 - набивка марки ПП;

10 - заглушка (пробка спускная); 11 - прокладка.

Таблица 1

Размеры в мм

Проход условный

ГОСТ 16549-71

ГОСТ 16549-71

ГОСТ 16549-71

ГОСТ 16549-71

ГОСТ 16549-71

ГОСТ 16549-71, не менее

ГОСТ 16549-71

ГОСТ 16549-71

Масса, кг, не более

  ГОСТ 16549-71

Исполнение I

Исполнение II

15

Труб. ГОСТ 16549-71

110

31

80

60

6

30

12

0,68

0,70

20

Труб. ГОСТ 16549-71

132

37

90

73

8

36

14

1,12

1,14

25

Труб. ГОСТ 16549-71

150

44

110

80

9

46

17

1,90

1,93

32

Труб. ГОСТ 16549-71

178

52

130

98

10

55

19

3,00

3,03

40

Труб. ГОСТ 16549-71

230

90

150

110

12

60

22

3,70

3,73

50

Труб. ГОСТ 16549-71

260

96

170

128

14

75

27

6,60

6,63

Пример условного обозначения чугунного пробкового проходного сальникового муфтового крана на ГОСТ 16549-71, с ГОСТ 16549-71 25 мм, с заглушкой для спуска воды, исполнения I:

Кран муфтовый с заглушкой 1-25-10 ГОСТ 16549-71

1.2. Размеры и материал деталей крана должны соответствовать указанным в табл.2.

Таблица 2

Размеры в мм

Наименования деталей

Проход условный ГОСТ 16549-71

Номера стандартов или

15

20

25

32

40

50

чертежей

Корпус

15

20

25

32

40

50

По чертежу  завода-     изготовителя

Пробка

15

20

25

32

40

50

ГОСТ 11439-65

Втулка сальника фланцевая

17

19

24

26

30

38

ГОСТ 11438-65

Болт анкерный

М6х35

М8х40

М8х45

М10х50

М10х50

М12х65

ГОСТ 11440-65

Гайка (дет.5)

М6-016

М8-016

М8-016

М10-016

М10-016

М12-016

ГОСТ 5915-70

Гайка (дет.6)

-

-

-

-

М12-016

М12-016

ГОСТ 5916-70

Болт

-

-

-

-

М12х30-026

М12х30-026

ГОСТ 7796-70

Кольцо поднабивочное

28/18

34/20

38/24

50/26

60/30

68/38

Табл.3

ГОСТ 2422-65

Набивка марки ПП

6х6

8х8

8х8

13х13

16х16

16х16

Табл.3

ГОСТ 2422-65

Заглушка (пробка спускная) исполнения I

8

8

10

10

15

15

ГОСТ 8963-59

Заглушка (пробка спускная) исполнения II

М12х1,25

М12х1,25

М16х1,5

М16х1,5

М20х1,5

М20х1,5

По чертежу завода- изготовителя

Прокладка уплотнитель-ная

-

-

-

-

-

-

По чертежу завода- изготовителя

2. Технические требования

2.1. Пробковые краны с заглушкой должны изготовляться в соответствии с требованиями ГОСТ 7520-66 и настоящего стандарта по чертежам, утвержденным в установленном порядке.

2.2. Отливки корпусов кранов должны удовлетворять требованиям технических условий, утвержденным в установленном порядке.

2.3. Допускаемые отклонения отливок по размерам, массе и припускам на механическую обработку должны соответствовать II классу точности ГОСТ 1855-55.

2.4. Резьба в соединении заглушки с корпусом крана должна выполняться:

в исполнении I - трубная цилиндрическая по 3-му классу точности ГОСТ 6357-52;

в исполнении II - метрическая по 3-му классу точности ГОСТ 9150-59.

В корпусе кранов ГОСТ 16549-71 15 и ГОСТ 16549-71 20 мм в пределах допусков на соответствующие размеры допускается пересечение резьб муфтового конца и спускного отверстия.

2.5. Для уплотнения резьбового соединения заглушки с корпусом крана в исполнении I должен применяться лен, пропитанный суриком или белилами, разведенными на натуральной олифе, и в исполнении II - паронит или другие уплотнительные материалы.

2.6. Резьба метрическая на деталях крана должна выполняться по ГОСТ 9150-59, допуски - по 3-му классу точности ГОСТ 9253-59, фаски - по ГОСТ 10549-63.

2.7. Болты и гайки должны изготавливаться из стали марки Ст.5 по ГОСТ 380-60.

2.8. Корпус крана, поднабивочное кольцо, болты и гайки должны иметь защитное антикоррозионное покрытие хим. фос. прм. по ГОСТ 9791-68.

Покрытие корпуса и поднабивочного кольца должно производиться до притирки уплотнительных поверхностей.

2.9. Краны относятся к классу восстанавливаемых изделий.

Срок службы до списания крана - 10 лет.

Средний ресурс до списания крана - не менее 2000 циклов.

Наработка на отказ - не менее 400 циклов.

Средняя наработка до первого отказа - не менее 600 циклов.

Коэффициент технического использования - не менее 0,999.

2.10. Предприятие-изготовитель периодически, не реже одного раза в год, должно проводить контрольные испытания выборочных образцов выпускаемых кранов каждого типоразмера на надежность в работе.

2.11. Гарантийный срок исправной работы каждого крана - 1 год со дня сдачи в эксплуатацию, но не более полутора лет с момента отгрузки.

2.12. 97%-ный ресурс в течение гарантийного срока - не менее 500 циклов.

Вероятность безотказной работы в течение гарантийного срока - не менее 0,97.

Предприятие-изготовитель обязано в течение гарантийного срока безвозмездно заменять или ремонтировать вышедшие из строя детали, узлы или изделия в целом при условии соблюдения потребителем требований по монтажу и эксплуатации, а также правил хранения кранов до монтажа.

3. Методы испытаний

3.1. Порядок отбора образцов кранов и методы испытаний должны соответствовать указанным в ГОСТ 7520-66 со следующим дополнением.

Контрольные испытания кранов на надежность в работе должны проводиться по программе, разработанной головной организацией в арматуростроении и утвержденной в установленном порядке.

4. Маркировка, упаковка, транспортирование и хранение

4.1. Маркировка, упаковка, транспортирование и хранение кранов должны соответствовать указанным в ГОСТ 7520-66.
