ГОСТ 12586.1-83 (1994)

ГОСТ 12586.1-83

УДК 621.643.255:006.354                                                                                               Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЖЕЛЕЗОБЕТОННЫЕ НАПОРНЫЕ

ВИБРОГИДРОПРЕССОВАННЫЕ

Конструкция и размеры

Reinforced-concrete vibrohydropressed

pressure pipes. Structure and dimensions

ОКП 58 6111

Дата введения 1985-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР

РАЗРАБОТЧИКИ

О.И.Крикунов, М.Л.Зайченко, канд. техн. наук (руководители темы); Е.Г.Фролов, А.Л.Ционский, канд. техн. наук; В.С.Гершвальд, канд. техн. наук; В.В.Пирожников, Л.П.Хлюпин, Н.Л.Рипс, И.И.Бергер, А.И.Долгушин; В.С.Дикаревский, д-р техн. наук; О.А.Продус, канд. техн. наук; П.П.Якубчик, канд. техн. наук; В.И.Деньщиков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 31 октября 1983 г. № 298

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который

дана ссылка

Номер пункта

  ГОСТ 503-81

5

  ГОСТ 5916-70

9

  ГОСТ 5927-70

8

  ГОСТ 7348-81

5

  ГОСТ 7805-70

8

  ГОСТ 11371-78

8

  ГОСТ 12586.0-83

2

4. ПЕРЕИЗДАНИЕ (июнь 1994 г.) с Изменением № 1, утвержденным в декабре 1988 г. (ИУС 4-89)

1. Настоящий стандарт распространяется на железобетонные предварительно напряженные напорные раструбные трубы, изготовляемые из тяжелого бетона методом виброгидропрессования, и устанавливает конструкцию труб, а также арматурных и закладных изделий к ним.

2. Трубы должны удовлетворять всем требованиям ГОСТ 12586.0 и требованиям, изложенным в соответствующих пунктах настоящего стандарта.

3. Технические показатели труб приведены в табл.1.

Таблица 1

Технические показатели труб

Диаметр условного прохода

Марка трубы

Класс бетона по прочности на

Расход материалов

трубы  d , мм

сжатие

Бетон, куб.м

Сталь, кг

ТН50-0

70,8

500

ТН50-I

B40

0,53

61,3

ТН50-II

44,7

ТН50-III

B30

44,7

ТН60-0

78,6

600

ТН60-I

B40

0,76

74,4

ТН60-II

52,4

ТН60-III

B30

49,3

ТН80-I

106,6 (139,8)

800

ТН80-II

0,99

92,7

ТН80-III

67,2

ТН100-I

186,5

1000

ТН100-II

1,42

158,3

ТН100-III

111,4

ТН120-I

B40

287,0

1200

ТН120-II

1,98

207,9

ТН120-III

146,1

ТН140-I

441,2

1400

ТН140-II

2,66

308,2

ТН140-III

226,9

ТН160-I

593,5

1600

ТН160-II

3,28

386,4

ТН160-III

285,7

Примечание. Расход стали для труб марки ТН80-I приведен для двух вариантов армирования (п.4): первый вариант указан без скобок, второй - в скобках.

4. Армирование труб должно соответствовать указанному на черт. 1 и в табл. 2.

Армирование труб марки ТН80-I может производиться по двум вариантам: по первому варианту при изготовлении труб в четырехразъемных формах, по второму - в двухразъемных. Данные армирования для труб марки ТН80-I, приведенные на черт.2 и в табл. 2, 4, 5, 7, по первому варианту указаны без скобок, по второму варианту - в скобках.

Продольная напрягаемая арматура марок П1 - П5 должна располагаться равномерно по окружности.

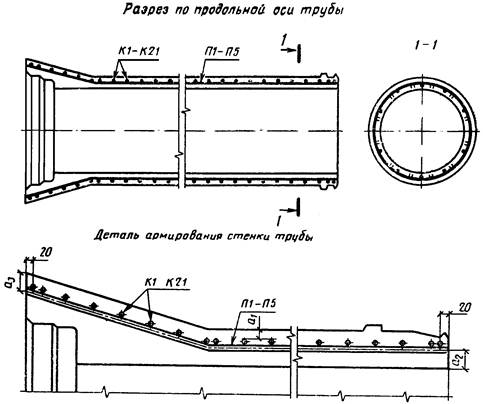

Армирование труб

ГОСТ 12586.1-83 (1994)

Черт.1

Таблица 2

Размеры труб

мм

Марка трубы

ГОСТ 12586.1-83 (1994)*

ГОСТ 12586.1-83 (1994)**

ГОСТ 12586.1-83 (1994)**

ТН50-0

17

TH50-I

16

32

19

TH50-II

17

TH50-III

17

ТН60-0

17

TH60-I

17

43

20

TH60-II

18

TH60-III

18

TH80-I

18 (17)

TH80-II

18

39,5

22

TH80-III

19

TH100-I

18

TH100-II

18

49,5

22

TH100-III

19

TH120-I

18

TH120-II

19

55

31

TH120-III

20

TH140-I

18

TH140-II

18

64,5

28

TH140-III

19

TH160-I

18

TH160-II

18

74

29

TH160-III

19

------------

* Размеры указаны для проектного положения каркаса после опрессовки бетона трубы

** Размеры ГОСТ 12586.1-83 (1994), ГОСТ 12586.1-83 (1994) - справочные

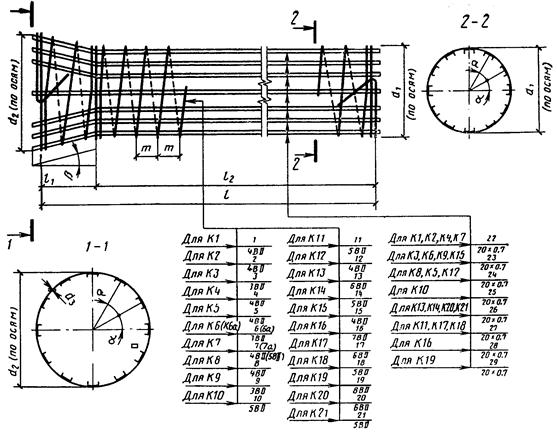

Каркасы К1 - К21

ГОСТ 12586.1-83 (1994)

Черт. 2

5. Спецификация арматурных изделий на одну трубу приведена в табл. 3, выборка стали - в табл.4.

 Таблица 3

Спецификация арматурных изделий на одну трубу

Марка

Каркас

Продольная арматура

трубы

Марка

Количество

Марка

Количество

ТН50-0

К1

ТН50-I

К2

1

П1

15

ТН50-II

К3

ТН50-III

К3

ТН60-0

К4

ТН60-I

К5

1

П1

14

ТН60-II

К6

ТН60-III

К6а

ТН80-I

К7

ТН80-II

К8

1

П2

20

ТН80-III

К9

ТН100-I

К10

ТН100-II

К11

1

П2

24

ТН100-III

К12

ТН120-I

К13

35

ТН120-II

К14

1

П3

30

ТН120-III

К15

30

ТН140-I

К16

44

ТН140-II

К17

1

П4

40

ТН140-III

К18

40

ТН160-I

К19

54

ТН160-II

К20

1

П5

50

ТН160-III

К21

50


Таблица  4

Выборка стали на одну трубу

кг

Арматурная сталь по ГОСТ 7348

Сталь прокатная по

Марка трубы

Класс

Вр-II

Класс  В-II

Итого

ГОСТ 503

Всего

Диаметр 5мм

Диаметр,   мм

Итого

Сече ние 20х0,7

3

4

5

6

7

8

мм

ТН50-0

-

51,9

-

-

-

-

51,9

63,9

70,8

ТН50-I

12,0

-

42,4

-

-

-

-

42,4

54,4

6,9

61,3

ТН50-II

25,8

-

-

-

-

-

25,8

37,8

44,7

ТН50-III

25,8

-

-

-

-

-

25,8

37,8

44,7

ТН60-0

-

60,5

-

-

-

-

60,5

71,7

78,6

ТН60-I

11,2

-

56,3

-

-

-

-

56,3

67,5

6,9

74,4

ТН60-II

34,2

-

-

-

-

-

34,3

45,5

52,4

ТН60-III

31,2

-

-

-

-

-

31,2

42,4

49,3

ТН80-I

16,0

-

80,2

-

-

-

-

80,2

96,2

106,6

(113,4)

(113,4)

(129,4)

10,4

(139,8)

ТН80-II

16,0

-

66,3

-

-

-

-

66,3

82,3

92,7

ТН80-III

16,0

40,8

-

-

-

-

-

40,8

56,8

67,2

ТН100-I

19,2

-

-

156,9

-

-

-

156,9

176,1

10,4

186,5

ТН100-II

19,2

-

-

128,7

-

-

-

128,7

147,9

10,4

158,3

ТН100-III

19,2

-

81,8

-

-

-

-

81,8

101,0

10,4

111,4

ТН120-I

28,0

-

-

-

245,2

-

-

245,2

273,2

13,8

287,0

ТН120-II

24,0

-

-

170,1

-

-

-

170,1

194,1

13,8

207,9

ТН120-III

24,0

-

108,3

-

-

-

-

108,3

132,3

13,8

146,1

ТН140-I

35,7

-

-

-

-

391,7

-

391,7

427,4

13,8

441,2

ТН140-II

32,4

-

-

-

262,0

-

-

262,0

294,4

13,8

308,2

ТН140-III

32,4

-

-

180,7

-

-

-

180,7

213,1

13,8

226,9

ТН160-I

43,8

-

-

-

-

-

532,5

532,5

576,3

17,2

593,5

ТН160-II

40,5

-

-

-

328,7

-

-

328,7

369,2

17,2

386,4

ТН160-III

40,5

-

-

228,0

-

-

-

228,0

268,5

17,2

285,7


6. Форма и размеры арматурных каркасов должны соответствовать указанным на черт. 2 и 3 и приведенным в табл. 5 и 6.

Спецификация и выборка стали на одно арматурное изделие приведены в табл. 7.

7. Продольная арматура марок П1 - П5 должна вырезаться отрезками, на концах которых после установки втулок высаживают головки. Заготовочная длина отрезков, размеры головок и набор втулок должны рассчитываться и приниматься в соответствии с требованиями СНиП 3.09.01. В спецификации стали на одно арматурное изделие (табл. 7) приведена длина арматуры в теле бетона трубы.

Таблица 5

Размеры арматурных каркасов  К1 - К21

Марка

Размеры  в  мм

ГОСТ 12586.1-83 (1994)

каркаса

ГОСТ 12586.1-83 (1994)

ГОСТ 12586.1-83 (1994)

ГОСТ 12586.1-83 (1994)

ГОСТ 12586.1-83 (1994)

ГОСТ 12586.1-83 (1994)

ГОСТ 12586.1-83 (1994)

m

К1

4

18

К2

569

753

5145

490

4655

4

22

30°

К3

3

20

К4

688

901

4

18

К5

688

901

5145

570

4575

4

20

30°

К6(К6а)

687

900

3

18(20)

К7(К7а)

885

1109

4(5)

18(20)

К8

885

1109

5155

630

4525

4

22

20°

К9

884

1108

3

20

К10

1102

1340

5

18

К11

1102

1340

5155

660

4495

5

22

20°

К12

1101

1339

4

22

К13

1319

1597

6

К14

1318

1596

5155

780

4375

5

20

15°

К15

1317

1595

4

К16

1538

1846

7

20

К17

1538

1846

5185

850

4335

6

22

15°

К18

1537

1845

5

22

К19

1757

2085

8

22

К20

1757

2085

5185

925

4260

6

20

12°

К21

1756

2084

5

20

Примечание. В таблице указаны заготовочные размеры диаметров каркасов. Размеры ГОСТ 12586.1-83 (1994), ГОСТ 12586.1-83 (1994), ГОСТ 12586.1-83 (1994) справочные.

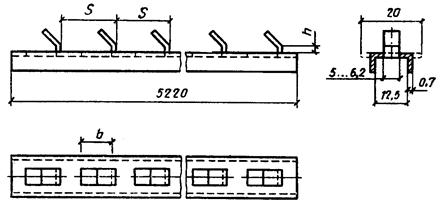

Разделительные полосы поз. 22-29

ГОСТ 12586.1-83 (1994)

Черт. 3

Таблица  6

Размеры разделительных полос

мм

Позиция

S

h

b

22

18,02

3,5

9,5

23

20,03

3,5

9,5

24

22,03

4,5

11,5

25

18,02

4,5

11,5

26

20,03

5,0

13,3

27

22,03

5,0

13,3

28

20,03

5,5

17,0

29

22,03

6,5

19,0

Примечание. Размеры разделительных полос приведены минимальными. Максимальные размеры определяются конструкцией режущего инструмента и способом изготовления полос. Допускается поз. 22-24 изготовлять из полосы сечением 20х0,7 мм.

Таблица  7



Спецификация и выборка стали на одно арматурное изделие

Марка изде

Позици

Эскиз

Диаметр или

Длина, мм

Коли

Общая длина,

Выборка стали

лия

я

стержня

сечение, мм

чество

м

Диаметр или

сечение, мм

Масса, кг

Масса изделия, кг

К1

1

ГОСТ 12586.1-83 (1994)

4ВII

529300

1

529,3

4BII

51,9

58,8

25

См.черт.3

20x0,7

5220

12

62,64

20x0,7

6,9

К2

2

ГОСТ 12586.1-83 (1994)

4

432000

1

432

4BII

42,4

49,3

24

См.черт.3

20x0,7

5220

12

62,64

20x0,7

6,9

К3

3

ГОСТ 12586.1-83 (1994)

3ВII

469000

1

469,0

3BII

25,8

32,7

23

См.черт.3

20x0,7

5220

12

62,64

20x0,7

6,9

К4

4

ГОСТ 12586.1-83 (1994)

4ВII

617700

1

617,7

4BII

60,5

67,4

25

См.черт.3

20x0,7

5220

12

62,64

20x0,7

6,9

К5

5

ГОСТ 12586.1-83 (1994)

4

576500

1

576

4BII

56,3

63,2

23

См.черт.3

20x0,7

5220

12

62,64

20x0,7

6,9

К6 (К6а)

6 (6а)

ГОСТ 12586.1-83 (1994)

3

623000 (566900)

1

623 (566,9)

3BII

34,3 (31,2)

41,2

22 (23)

См.черт.3

20x0,7

5220

12

62,64

20x0,7

6,9

(38,1)

К7 (К7а)

7 (7а)

ГОСТ 12586.1-83 (1994)

4(5)

818500 (736640)

1

818,5 (736,6)

4BII (5BII)

80,2 (113,4)

90,6

25 (26)

См.черт.3

20x0,7

5220

18

93,96

20x0,7

10,4

(123,8)

К8

8

ГОСТ 12586.1-83 (1994)

4ВII

676400

1

676,4

4BII

66,3

76,7

24

См.черт.3

20x0,7

5220

18

93,96

20x0,7

10,4

К9

9

ГОСТ 12586.1-83 (1994)

3ВII

742700

1

742,7

3BII

40,8

51,2

23

См.черт.3

20x0,7

5220

18

93,96

20x0,7

10,4

К10

10

ГОСТ 12586.1-83 (1994)

5ВII

1018800

1

1018,8

5BII

156,9

167,3

25

См.черт.3

20x0,7

5220

18

93,96

20x0,7

10,4

К11

11

ГОСТ 12586.1-83 (1994)

5ВII

835600

1

835,6

5BII

128,7

139,1

27

См.черт.3

20x0,7

5220

18

93,96

20x0,7

10,4

К12

12

ГОСТ 12586.1-83 (1994)

4ВII

835600

1

835,6

4BII

81,8

92,2

24

См.черт.3

20x0,7

5220

18

93,96

20x0,7

10,4

К13

13

ГОСТ 12586.1-83 (1994)

6ВII

1104600

1

1104,6

6BII

245,2

259,0

26

См.черт.3

20x0,7

5220

24

125,3

20x0,7

13,8

К14

14

ГОСТ 12586.1-83 (1994)

5ВII

1104600

1

1104,6

5BII

170,1

183,9

26

См.черт.3

20x0,7

5220

24

125,3

20x0,7

13,8

К15

15

ГОСТ 12586.1-83 (1994)

4ВII

1104600

1

1104,6

4BII

108,3

122,1

23

См.черт.3

20x0,7

5220

24

125,3

20x0,7

13,8

К16

16

ГОСТ 12586.1-83 (1994)

7ВII

1297100

1

1297,1

7BII

391,7

405,5

28

См.черт.3

20x0,7

5220

24

125,3

20x0,7

13,8

К17

17

ГОСТ 12586.1-83 (1994)

6ВII

1180200

1

1180,2

6BII

262,0

275,8

27

См.черт.3

20x0,7

5220

24

125,3

20x0,7

13,8

К18

18

ГОСТ 12586.1-83 (1994)

5ВII

1173200

1

1173,2

5BII

180,7

194,5

27

См.черт.3

20x0,7

5220

24

125,3

20x0,7

13,8

К19

19

ГОСТ 12586.1-83 (1994)

8ВII

1348100

1

1348,1

8BII

532,5

549,7

29

См.черт.3

20x0,7

5220

30

156,6

20x0,7

17,2

К20

20

ГОСТ 12586.1-83 (1994)

6ВII

1480600

1

1480,6

6BII

328,7

345,9

26

См.черт.3

20x0,7

5220

30

156,6

20x0,7

17,2

К21

21

ГОСТ 12586.1-83 (1994)

5ВII

1480600

1

1480,6

5BII

228,0

245,2

26

См.черт.3

20x0,7

5220

30

156,6

20x0,7

17,2

П1

31

ГОСТ 12586.1-83 (1994)

5ВрII

5193

1

5,19

5BрII

0,8

0,8

П2

32

ГОСТ 12586.1-83 (1994)

5ВрII

5205

1

5,21

5BрII

0,8

0,8

П3

33

ГОСТ 12586.1-83 (1994)

5ВрII

5208

1

5,21

5BрII

0,8

0,8

П4

34

ГОСТ 12586.1-83 (1994)

5ВрII

5239

1

5,24

5BрII

0,81

0,81

П5

35

ГОСТ 12586.1-83 (1994)

5ВрII

5240

1

5,24

5BрII

0,81

0,81

8. Спиральная арматура поз. 1-21 арматурных каркасов марок К1-К21 должна быть непрерывной на всю длину.

Два витка спиральной арматуры с обоих концов каркаса и в месте перехода цилиндрической части в коническую должны располагаться вплотную друг к другу и связываться вязальной проволокой в 3-4 местах, а концы арматуры длиной 400-500 мм должны быть отогнуты под углом 130 - 150° (см. черт. 2) и прикреплены к виткам каркаса вязальной проволокой в 4-5 местах. Допускается вместо связывания крайних витков и отгиба концов арматуры выполнять крепление этих витков зажимами, указанными на черт.4, в четырех местах у каждого конца каркаса.

Спецификация и выборка стали на один зажим приведены в табл. 8. При применении зажимов общий расход стали на одну трубу (табл. 1) должен быть увеличен на 0,9 кг.

Зажим

ГОСТ 12586.1-83 (1994)

Черт. 4

Таблица 8

Спецификация и выборка стали на один зажим

Диаметр

Общая

Выборка стали

Пози ция

Эскиз

или сечение, мм

Длина,мм

Колич ество

длина, м

Диаметр или сечение, мм

Масса, кг

Масса изделия, кг

36

См.черт.4

25х5

50

2

0,1

25х5

0,1

37

Болт М5х25 по ГОСТ7805

-

-

2

-

Метизы

0,02

0,12

38

Гайка М5 по ГОСТ 5927

-

-

2

-

39

Шайба М5 по ГОСТ 11371

-

-

2

-

9. При установке в трубах закладных изделий марки М1, предназначенных для защиты трубопроводов от электрокоррозии, независимо от способа крепления концов спиральной арматуры (п.8) должны применяться два зажима. Закладное изделие М1 должно быть приварено к верхней пластине зажима (поз. 36) до установки его в форму. Пластины зажимов, предназначенные для установки закладного изделия М1, а также спиральная арматура в зоне крепления к ней закладного изделия должны быть тщательно очищены для обеспечения электрического контакта между ними.

Конструкция закладного изделия М1 и детали установки его в трубе приведены на черт. 5, а спецификация и выборка стали на одно закладное изделие М1 - в табл.9.

При изготовлении труб с закладными изделиями М1 общий расход стали на одну трубу (табл. 1) должен быть увеличен на 0,37 кг.

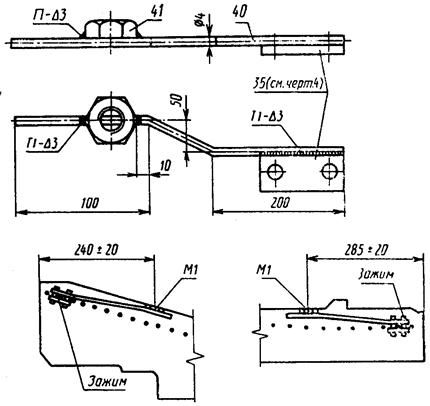

Закладное изделие М1

ГОСТ 12586.1-83 (1994)

Черт. 5

Таблица  9

Спецификация и выборка стали на одно закладное изделие

Диаметр

Общая

Выборка стали

Пози ция

Эскиз

или сечение, мм

Длина,мм

Колич ество

длина, м

Диаметр или сечение,    мм

Масса, кг

Масса изделия, кг

40

ГОСТ 12586.1-83 (1994)

4BpI

450

1

0,45

4BpI

0,044

0,064

41

Гайка М16 по ГОСТ 5916

-

-

1

-

Гайка

0,02

0,04

Примечание. Поз. 40 допускается изготовлять из проволоки класса В-I.

3-9. (Измененная редакция, Изм. N 1).

СОДЕРЖАНИЕ

Армирование труб

Каркасы К1 - К21

Разделительные полосы поз. 22-29

Зажим

Закладное изделие М1



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
