ГОСТ 23119-78 (1979)

ГОСТ 23119-78

УДК 69.024.8:006.354                                                                                                     Группа Ж34

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Фермы стропильные стальные сварные с элементами

из парных уголков для производственных зданий

Технические условия

Steel welded roof trusses of double angles

 for industrial buildings. Specifications.

Срок действия с 01.01.1979

до 01.01.1984

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 28 апреля 1978 г. № 73

Переиздание. Ноябрь 1979 г.

Настоящий стандарт распространяется на стальные сварные стропильные фермы с элементами из парных уголков, соединенных в тавр, с уклоном верхнего пояса 1,5%, предназначенные для производственных зданий пролетами 18, 24, 30 и 36 м:

с рулонной и мастичной кровлей;

со стальными и железобетонными колоннами;

с неагрессивными и слабоагрессивными средами;

возводимых в районах с расчетной температурой наружного воздуха минус 65ГОСТ 23119-78 (1979)С и выше и сейсмичностью до 9 баллов включительно.

Стропильные стальные фермы должны удовлетворять требованиям ГОСТ 23118-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. Основные размеры

1.1. Фермы должны изготовляться высотой:

3150 мм - для пролетов зданий 18, 24, 30 и 36 м;

2250 мм - для пролетов зданий 18 и 24 м.

Фермы высотой 3150 мм для пролетов зданий 18 и 24 м должны применяться в зданиях, в которых наряду с пролетами 18 и 24 м имеются пролеты 30 и 36 м, а также в зданиях, где по условиям технологии производства требуется повышенная высота межферменного пространства. В остальных случаях выбор ферм по высоте для пролетов зданий 18 и 24 м производится на основе результатов сопоставления технико-экономических показателей рассмотренных вариантов.

1.2. Схемы и основные размеры ферм должны соответствовать указанным на черт.1. Допускается применение дополнительных элементов решетки (шпренгелей, элементов для крепления путей подвесного транспорта, стоек для уменьшения расчетной длины основных стержней ферм и т.п.).

1.3. Членение ферм на отправочные элементы должно соответствовать черт.2.

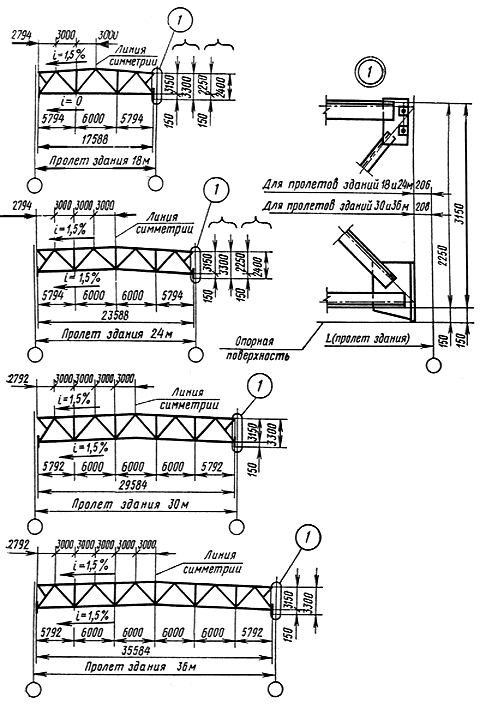

СХЕМЫ И ОСНОВНЫЕ РАЗМЕРЫ ФЕРМ

ГОСТ 23119-78 (1979)

Черт.1

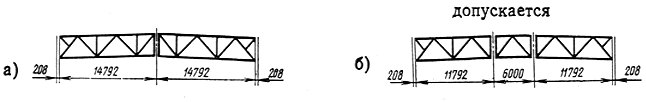

ЧЛЕНЕНИЕ ФЕРМ НА ОТПРАВОЧНЫЕ ЭЛЕМЕНТЫ

Фермы для пролетов зданий 18 м

а) отправляется одним элементом допускается

ГОСТ 23119-78 (1979)

Фермы для пролетов зданий 24 м

ГОСТ 23119-78 (1979)

Фермы для пролетов зданий 30 м

ГОСТ 23119-78 (1979)

Фермы для пролетов зданий 36 м

ГОСТ 23119-78 (1979)

Черт.2


2. Технические требования

2.1. Фермы должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 23118-78 и СНиП III-18-75, по рабочим чертежам КМД, утвержденным в установленном порядке.

2.2. Предельные отклонения линейных размеров ферм и их деталей от номинальных приведены в табл.1.

Таблица 1

мм

Наименование размера

Пред. откл.

Эскиз

Длина ферм или отправочных элементов L, L1, L2;

                   до 8000 включ.

св. 8000         16000

   16000

± 5,0

± 6,0

± 8,0

ГОСТ 23119-78 (1979)



Высота ферм или отправочных элементов (на опорах и зонах монтажных стыков) Н, Н1, Н2:

2250

3150

± 1,5

± 2,0

Расстояние между осями отверстий и торцом опорного ребра l, l1, l2

Расстояние между осями отверстий в опорном ребре А

± 0,8



ГОСТ 23119-78 (1979)

Расстояние между осями отверстий в поясах ферм А,  А1, А2, А3, А4

± 1,5



ГОСТ 23119-78 (1979)

Расстояние между группами монтажных отверстий А:

до 1600 включ.

св. 1600       2500

    2500       4000

    4000       8000

    8000      16000

  16000      18000

± 2,0

± 2,5

± 3,0

± 4,0

±5,0

± 6,0

ГОСТ 23119-78 (1979)

2.3. Предельные отклонения формы и расположения поверхностей деталей ферм от проектных приведены в табл. 2.

Таблица 2

мм

Наименование отклонения

Пред. откл.ГОСТ 23119-78 (1979)

Эскиз

до 1000 включ.

св. 1000       1600

   1600        2500

   2500        4000

   4000        8000

   8000       16000

  16000      18000

0,8

1,3

2,0

3,0

5,0

8,0

13,0

ГОСТ 23119-78 (1979)

Неперпендикулярность  торца опорного ребра к вертикальной оси фермы

0,3

ГОСТ 23119-78 (1979)

Смещение обушков парных уголков в плоскости фермы:

в пределах монтажных стыков

на других участках

0,5

1,0

ГОСТ 23119-78 (1979)

Смещение разбивочных осей стержней ферм в узлах

3,0

-

2.4. Шероховатость механически обработанной торцевой поверхности опорного ребра не должна быть грубее первого класса по ГОСТ 2789-73.

2.5. Расстояние между краями деталей решетки и поясов в узлах ферм должно быть равно 4-5 толщинам фасонки.

2.6. Верхние пояса ферм при толщине поясных уголков менее 10 мм в местах опирания железобетонных плит должны быть усилены накладками.

2.7. На верхней плоскости уголков верхних поясов ферм, в случае опирания на них железобетонных плит, должны быть нанесены несмываемой краской поперечные риски, обозначающие центр узла.

2.8. Детали ферм, в зависимости от расчетной температуры, должны изготовляться из сталей классов, приведенных в табл.3.

2.9. Сварные соединения элементов ферм должны быть выполнены механизированным способом.

Допускается, в случае отсутствия оборудования для сварки механизированными способами, применение ручной сварки.

Таблица 3

Класс стали для зданий, возводимых при расчетной температуре

Наименование

Сортамент

минус 40°С и выше

ниже минус 40 °С

деталей

Вариант 1.

Из стали одного класса

Вариант 2.

Из стали двух классов

до минус 65 ° С

Пояс

ГОСТ 8509-72

С46/33

Элемент решетки

ГОСТ 8510-72

С38/23 или С46/33

Фасонка

С38/23

С38/23

С46/33

Опорное ребро

ГОСТ 19903-74

С38/23 или С46/33

Стыковая накладка

Примечания:

1. Марки сталей должны приниматься по СНиП II-В.3-72 и СНиП II-28-73.

2. Вариант 1 или 2 выбирается на основании результатов сравнения их технико-экономических показателей.

2.10. Материалы для сварки должны приниматься в соответствии со СНиП II-В.3-72.

2.11. Фермы должны быть огрунтованы и окрашены.

Грунтовка и окраска должны соответствовать пятому классу покрытия по ГОСТ 9.032-74.

3. Комплектность

3.1. Фермы должны поставляться предприятием-изготовителем комплектно.

В состав комплекта должны входить:

отправочные элементы ферм;

монтажные прокладки толщиной 4, 6 и 8 мм в количестве, равном соответственно 85, 65 и 20% от общего количества опорных узлов ферм;

техническая документация в соответствии с требованиями ГОСТ 23118-78.

4. Правила приемки

4.1. Фермы (отправочные элементы) для проверки соответствия их требованиям настоящего стандарта должны быть приняты техническим контролем предприятия-изготовителя поштучно.

4.2. Контроль отклонений линейных размеров ферм и их деталей (в том числе размеров сечений профилей проката) от номинальных, отклонения формы и расположения поверхностей деталей от проектных, качества сварных соединений и подготовки поверхности под защитные покрытия должен производиться до грунтования ферм.

4.3. Контрольной сборке должна подвергаться первая и каждая десятая ферма.

4.4. Потребитель имеет право производить приемку ферм, применяя при этом правила приемки и методы контроля, установленные настоящим стандартом.

5. Методы контроля

5.1. Контроль отклонений линейных размеров ферм и их деталей от номинальных, отклонения формы и расположения поверхностей деталей от проектных, а также шероховатости механически обработанной поверхности следует производить универсальными методами и средствами.

5.2. Контроль качества швов сварных соединений и размеров их сечений должен производиться в соответствии со СНиП III-18-75.

6. Маркировка, транспортирование и хранение

6.1. Изготовленные фермы должны быть замаркированы.

На каждом отправочном элементе фермы должны быть нанесены:

номер заказа;

номер чертежа КМД, по которому изготовлен отправочный элемент фермы;

условное обозначение ферм по чертежу КМД с указанием порядкового номера изготовления.

На каждом пакете монтажных прокладок должны быть нанесены номер заказа и номер чертежа КМД, по которому изготовлены прокладки.

На каждой монтажной прокладке должна быть указана ее толщина.

Пример маркировки отправочного элемента фермы:

ГОСТ 23119-78 (1979),

где 310 - номер заказа;

5 - номер чертежа КМД;

В8 - условное обозначение;

6 - порядковый номер изготовления.

На отправочном элементе фермы маркировочные знаки должны быть нанесены на первом раскосе и на внешней плоскости нижнего пояса, а также на пакете монтажных прокладок - вверху и внизу пакета.

Маркировочные знаки должны наноситься несмываемой краской.

6.2. Фермы (отправочные элементы) должны транспортироваться и храниться в рабочем положении. При этом фермы должны опираться на деревянные подкладки, устанавливаемые вблизи узлов, толщиной не менее 50 мм при транспортировании и не менее 150 мм при хранении ферм на строительной площадке.

Длина подкладки должна превышать ширину нижнего пояса ферм не менее чем на 100 мм.

При транспортировании и хранении должна быть обеспечена надежность закрепления ферм и сохранность их от повреждений.

При транспортировании отправочные элементы ферм должны быть соединены в пакеты. Масса пакета должна быть согласована с потребителем и не превышать 20 т.

Монтажные прокладки должны быть соединены в пакеты проволокой.

7. Указания по монтажу

7.1. Монтаж ферм должен производиться в соответствии с требованиями ГОСТ 23118-78 и СНиП III-18-75.

7.2. Предельные отклонения от проектного положения смонтированных конструкций приведены в табл. 4.

Таблица 4

мм

Наименование отклонения

Пред. откл.ГОСТ 23119-78 (1979)

Эскиз

Отклонение вертикальной оси верхнего пояса от вертикальной оси нижнего пояса фермы

5,0

ГОСТ 23119-78 (1979)

Непрямолинейность сжатых поясов из плоскости фермы на длине участка между точками закрепления L:

до 4000 включ.

св. 4000      8000

   8000     12000

5,0

8,0

13,0

ГОСТ 23119-78 (1979)

7.3. Смещение наружных граней опорных частей железобетонных плит покрытия с поперечных рисок, нанесенных в соответствии с п.2.7, не должно быть более 20 мм.

8. Гарантия изготовителя

8.1. Изготовитель должен гарантировать соответствие ферм требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и монтажа, установленных настоящим стандартом.
