ГОСТ 26601-85

ГОСТ 26601-85

УДК 691.11.028.1/.2:006.354                                                                                Группа Ж32

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ

ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ

Типы, конструкция и размеры



Wooden windows and balcony doors for one-two storey

dwelling-houses. Types, structure and dimensions

ОКП 53 6139

        Дата введения 1986-01-01

1. РАЗРАБОТАН И ВНЕСЕН  Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

РАЗРАБОТЧИКИ

Б.А. Филозофович (руководитель темы); И.В. Строков; Н.Н. Цаплев, канд. техн. наук; Г.Г. Коваленко; И.С. Посельская; З.А. Буркова; М.М. Чернов, канд. техн. наук; А.В. Ткаченко; В.В. Хамов; Л.В. Воронкова; В.К. Савин; канд. техн. наук; В.И. Тихонович, Г.В. Левушкин

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 07.05.85 № 64

3 ВВЕДЕН ВПЕРВЫЕ

4 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 111-90

2.5

ГОСТ 5090-86

Приложение 1

ГОСТ 538-88

Приложение 1

ГОСТ 5091-78

ГОСТ 2697-83

2.2, 2.3

ГОСТ 8242-88

2.2, 2.3

ГОСТ 4598-86

2.2, 2.3

ГОСТ 10174-90

2.2, 2.3

ГОСТ 5087-80

Приложение 1

ГОСТ 23166-78

2.1

ГОСТ 5088-94

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей.

Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче R0 0,42 и 0,56 м2×°С/Вт, сопротивление воздухопроницанию Ru 0,5 м2×ч×Па/кг при 10 Па, общий коэффициент светопропускания t - 0,52 и 0,38, индекс звукоизоляции воздушного шума - 28 и 32 дБ.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери по настоящему стандарту подразделяют на серии:

РМ - с раздельными переплетами и дверными полотнами с двойным остеклением;

РСМ - с раздельноспаренными переплетами и дверными полотнами с тройным остеклением.

1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт.1.

1.3. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком - в негативном (зеркальном) изображении.

1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

ГОСТ 26601-85

В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.

Примеры условных обозначений

Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):

ОРМ15-6А ГОСТ 26601-85

То же, левое: ОРМ15-6АЛ ГОСТ 26601-85

Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:

БРСМ22-7,5 ГОСТ 26601-85

Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:

ОРМ12-11 ГОСТ 26601-85

То же, в негативном исполнении:

ОРМ12-11Н ГОСТ 26601-85

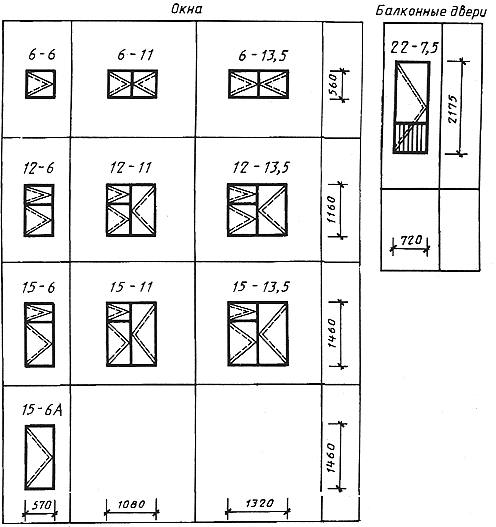

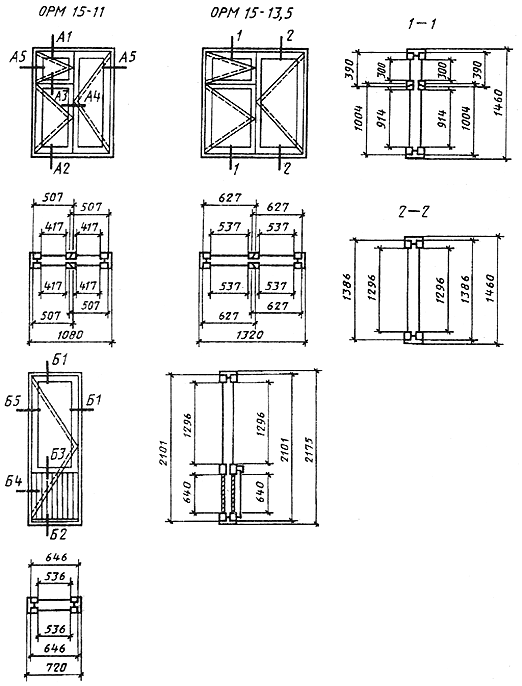

Типы и габаритные размеры окон и балконных дверей

ГОСТ 26601-85

Черт.1

Примечания:

1. Схемы изделия изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры изделий в модулях (М - модуль, равный 100 мм).

3. Окна шириной 1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых по типовым проектам с панелями шириной 1200 мм.

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт.2-4, а размеры сечений деталей и притворов - на черт.5-12.

2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РСМ должны соответствовать указанным на черт.13-15, а размеры сечений деталей и притворов - на черт.16-23.

2.4. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек и полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.

Серия РМ

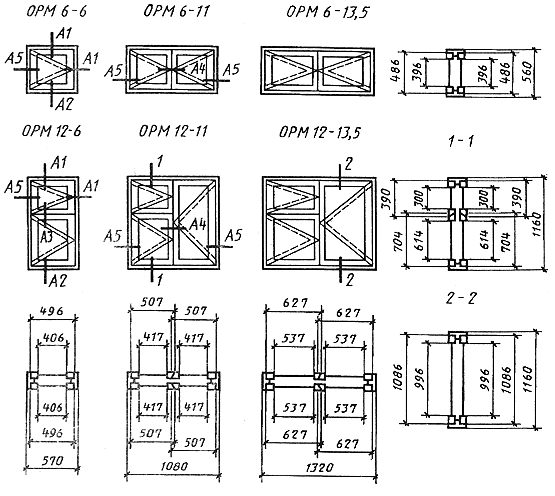

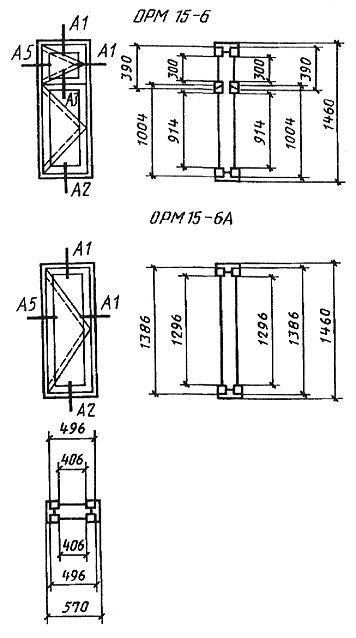

Конструкция, форма, основные размеры и марки

окон и балконных дверей с двойным остеклением

ГОСТ 26601-85

Черт.2

ГОСТ 26601-85

Черт.3

ГОСТ 26601-85

2.5. Для остекления окон и балконных дверей следует применять стекло толщиной 2,0-2,5 мм по ГОСТ 111.

2.6. Места установки уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах сечений.

2.7. По периметру оконных и дверных коробок на боковых поверхностях допускается по требованию потребителей выборка четверти для уплотнения стыка при соединении блоков друг с другом.

2.8. Бруски коробок допускается изготовлять клееными по ширине или соединять гвоздями после антисептирования или окраски сопрягаемых поверхностей, при этом соединение не должно иметь зазоров и провесов.

2.9. В зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться окна и балконные двери серии РМ без внутренних створок, при этом ширина сечения коробки может быть уменьшена до 74 мм.

2.10. Для остекления веранд должны применяться наружные створки окон марок ОРМ15-6 и ОРМ15-6А.

2.11. Примеры расположения приборов в окнах и балконных дверях приведены в приложении 1.

2.12. Спецификации стекол для окон и балконных дверей серий РМ и РСМ приведены в приложениях 2 и 3.

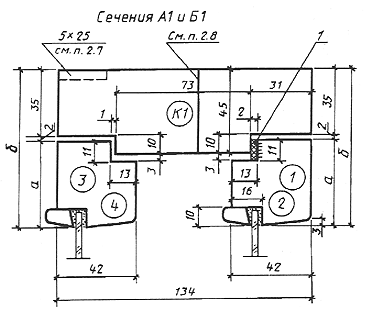

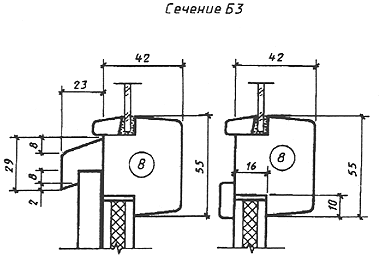

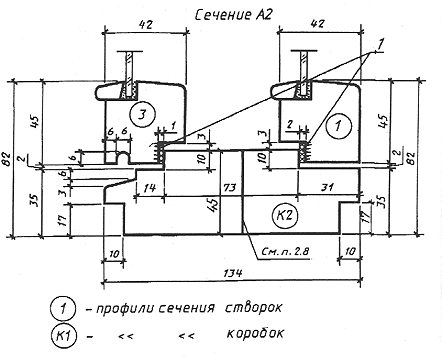

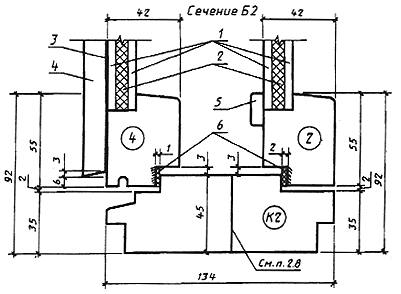

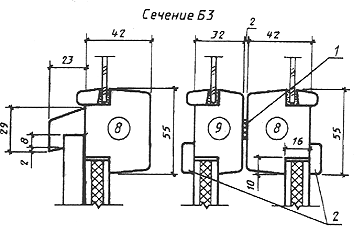

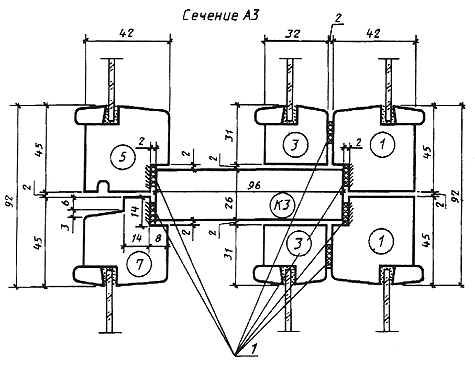

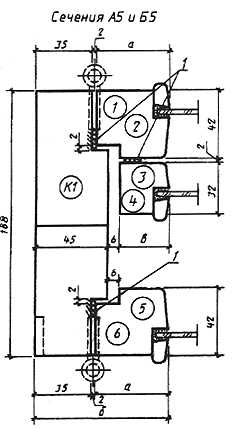

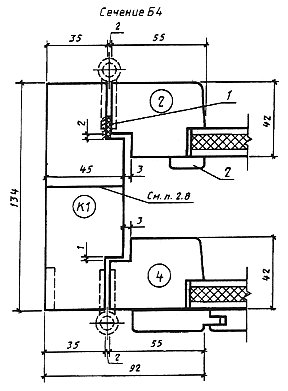

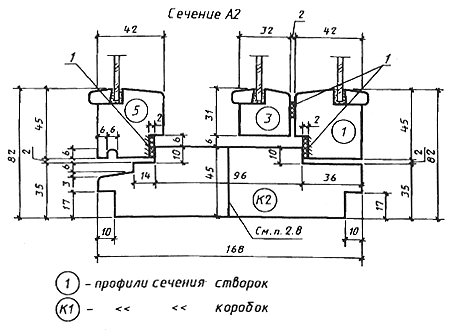

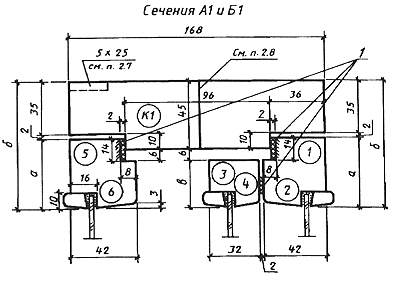

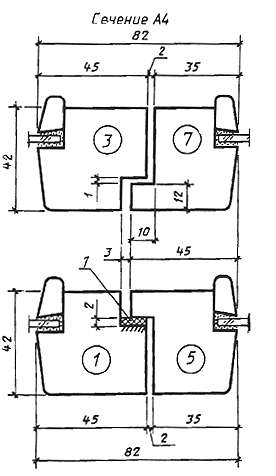

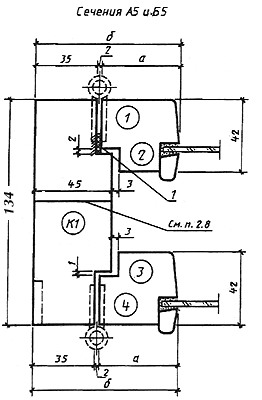

Сечения по притворам окон и балконных дверей

с двойным остеклением

ГОСТ 26601-85

1- уплотняющая прокладка

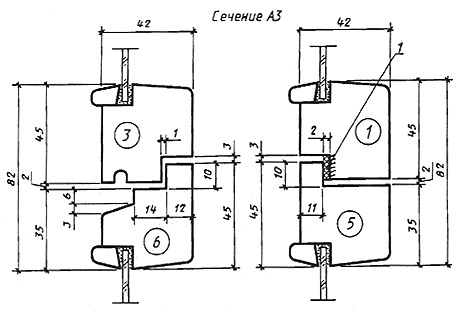

Сечение

а

б

Деталь

А1

45

82

1

3

Б1

55

92

2

4

Черт.5

ГОСТ 26601-85

1- уплотняющая прокладка

Черт.6

ГОСТ 26601-85

1 -уплотняющие прокладки

Черт.7

ГОСТ 26601-85

Черт.8

ГОСТ 26601-85

1 - твердая ДВП марки Т группы А толщиной 3,2¸4 мм по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладка; 6 уплотняющие прокладки по ГОСТ 10174

Черт.9

ГОСТ 26601-85

Черт.10

ГОСТ 26601-85

1 - уплотняющая прокладка; 2 - раскладка

Черт.11

ГОСТ 26601-85

1- уплотняющая прокладка

Сечение

а

б

Деталь

А5

45

82

1

3

Б5

55

92

2

4

Черт.12

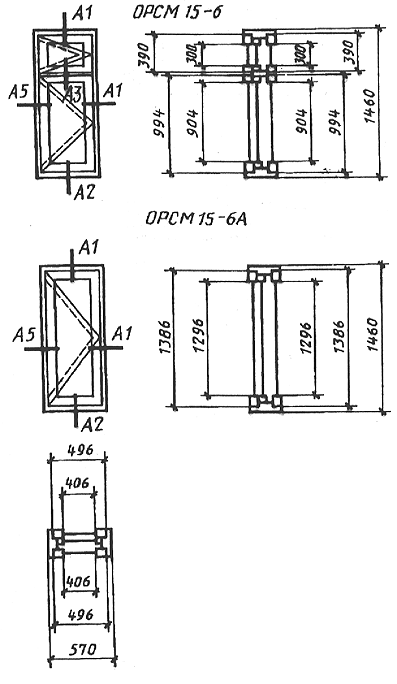

СЕРИЯ РСМ

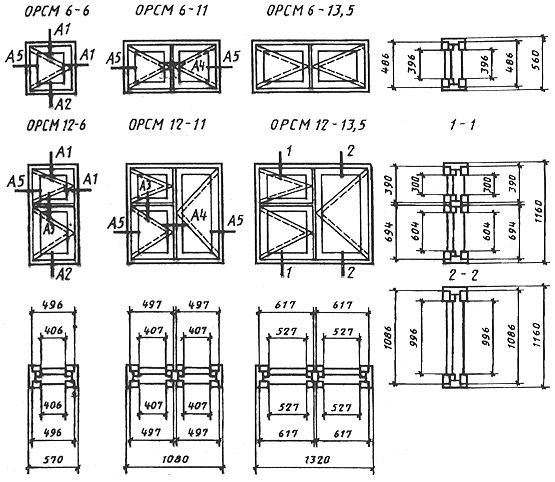

Конструкция, форма, основные размеры и марки окон

и балконных дверей с тройным остеклением

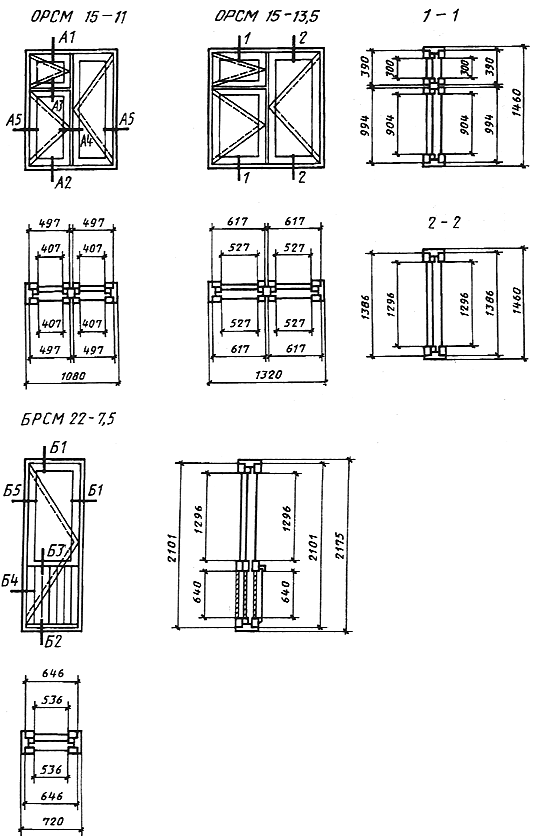

ГОСТ 26601-85

Черт.13

ГОСТ 26601-85

Черт.14

ГОСТ 26601-85

Черт.15

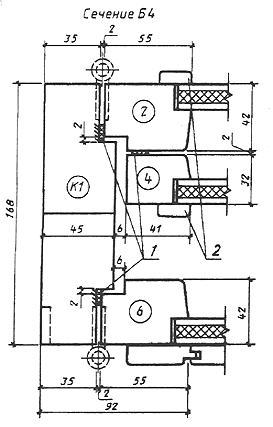

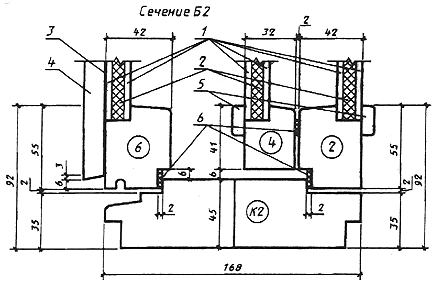

Сечения по притворам окон и балконных дверей

с тройным остеклением

ГОСТ 26601-85

1- уплотняющие прокладки

Сечение

а

б

в

Деталь

А1

45

82

31

1

3

5

Б1

55

92

41

2

4

6

Черт.16

ГОСТ 26601-85

1 - уплотняющие прокладки

Черт.17

ГОСТ 26601-85

1 - уплотняющие прокладки

Черт.18

ГОСТ 26601-85

1 - уплотняющие прокладки

Черт.19

ГОСТ 26601-85

1 - твердая ДВП марки Т группы А толщиной 3,2¸4 мм по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладки; 6 уплотняющие прокладки по ГОСТ 10174

Черт.20

ГОСТ 26601-85

1- уплотняющая прокладка; 2 - раскладки

Черт.21

ГОСТ 26601-85

1 - уплотняющие прокладки; 2 - раскладки

Черт.22

ГОСТ 26601-85

1 - уплотняющие прокладки

Сечение

а

б

в

Деталь

А5

45

82

31

1

3

5

Б5

55

92

41

2

4

6

Черт.23

ПРИЛОЖЕНИЕ 1

Рекомендуемое

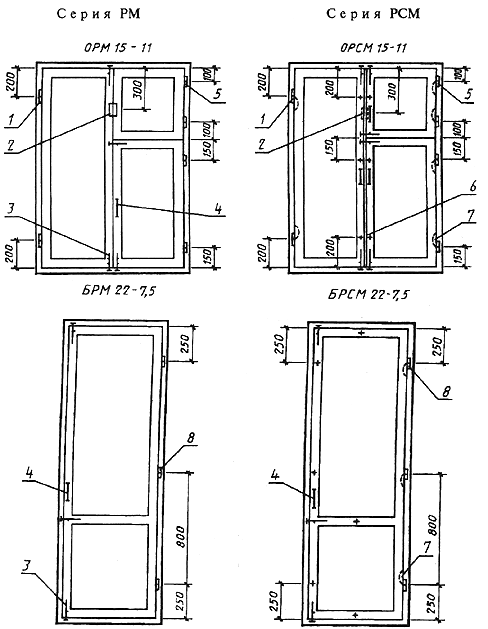

ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И

БАЛКОННЫХ ДВЕРЯХ

ГОСТ 26601-85

1 - ПН1-85Л; 2 - завертка накладная ЗФ2П для наружной форточки; 3 - задвижка накладная ЗТ; 4 - ручка РС80; 5 - ПН5-60; 6 - стяжка СТ; 7 - ПН7; 8 - ПН1-110П

Примечания:

1. Приборы для окон и дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.

2. Ручки-скобы устанавливают на наружных и внутренних створках и полотнах.

3. Наружные створки должны оснащаться ветровыми крючками.

ПРИЛОЖЕНИЕ 2

Справочное

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ

Марка

Размер, мм

Кол.

Марка

Размер, мм

Кол.

Высота

Ширина

Высота

Ширина

ОРМ6-6

410

420

2

ОРМ15-6

315

420

2

ОРМ6-11

410

430

4

930

420

2

ОРМ6-13,5

410

550

4

315

430

2

ОРМ12-6

315

420

2

ОРМ15-11

930

430

2

630

420

2

1310

430

2

315

430

2

315

550

2

ОРМ12-11

630

430

2

ОРМ15-13,5

930

550

2

1010

430

2

1310

550

2

315

550

2

ОРМ15-6

1310

420

2

ОРМ12-13,5

630

550

2

БРМ22-7,5

1310

550

2

1010

550

2

ПРИЛОЖЕНИЕ 3

Справочное

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РСМ

Марка

Размер, мм

Кол.

Марка

Размер, мм

Кол.

Высота

Ширина

Высота

Ширина

ОРСМ6-6

3

ОРСМ15-6

315

ОРСМ6-11

410

420

920

ОРСМ6-13,5

540

6

315

ОРСМ12-6

315

ОРСМ15-11

920

420

620

1310

3

315

420

315

ОРСМ12-11

620

3

ОРСМ15-13,5

920

540

1010

315

ОРСМ15-6А

1310

420

ОРСМ12-13,5

620

540

БРСМ22-7,5

550

1010

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

Типы и габаритные размеры окон и балконных дверей

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

Серия РМ

Конструкция, форма, основные размеры и марки окон и балконных дверей с двойным остеклением

Черт.2

Черт.3

Черт.4

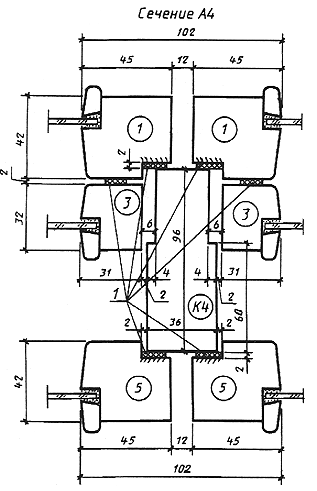

Сечения по притворам окон и балконных дверей с двойным остеклением

Черт.5

Черт.6

Черт.7

Черт.8

Черт.9

Черт.10

Черт.11

Черт.12

СЕРИЯ РСМ

Конструкция, форма, основные размеры и марки окон и балконных дверей с тройным остеклением

Черт.13

Черт.14

Черт.15

Сечения по притворам окон и балконных дверей с тройным остеклением

Черт.16

Черт.17

Черт.18

Черт.19

Черт.20

Черт.21

Черт.22

Черт.23

ПРИЛОЖЕНИЕ 1 (рекомендуемое). ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ

ПРИЛОЖЕНИЕ 2 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ

ПРИЛОЖЕНИЕ 3 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РСМ
