ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80

УДК 621.882.64:006.354                                                                                                   Группа Г31

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ ФУНДАМЕНТНЫЕ

Конструкция и размеры

Foundation bolts. Design and dimensions

ОКП 12 8100

Дата введения 1982-01-01



УТВЕРЖДЕН И ВВЕДЕН в действие постановлением Государственного комитета СССР по делам строительства от 25 августа 1980 г. № 133

ПЕРЕИЗДАНИЕ. Май 1991 г.

Настоящий стандарт распространяется на фундаментные болты (в дальнейшем болты) диаметром резьбы от 12 до 140 мм по ГОСТ 24379.0-80, предназначенные для крепления строительных конструкций и оборудования.

Стандарт соответствует СТ СЭВ 144-75 и СТ СЭВ 177-75 в части, касающейся предельных отклонений размеров, и СТ СЭВ 181-75 и СТ СЭВ 182-75 в части, касающейся основных размеров, диаметров и шагов метрической резьбы.

1. Конструкция и основные размеры

1.1. Типы, конструкция и основные размеры болтов должны соответствовать указанным в табл. 1 и на черт. 1.

Таблица 1

Тип болта

Исполнение

Наименование болта

Номинальный диаметр резьбы, мм

1

1

Болты фундаментные изогнутые

12-48

2

2

1

Болты фундаментные с анкерной плитой

16-48

2

56-90

3

100-140

3

1

Болты фундаментные составные

24-48

2

56-64

4

1

Болты фундаментные съемные

24-48

2

56-125

3

56-100

5

-

Болты фундаментные прямые

12-48

6

1

Болты фундаментные с коническим концом

12-48

2

3

Типы и конструкция фундаментных болтов

Тип 1

Болты фундаментные изогнутые

ГОСТ 24379.1-80 (1991)

Тип 2

Болты фундаментные с анкерной плитой

ГОСТ 24379.1-80 (1991)

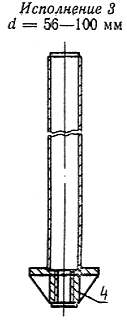

Тип 3

Болты фундаментные составные

ГОСТ 24379.1-80 (1991)

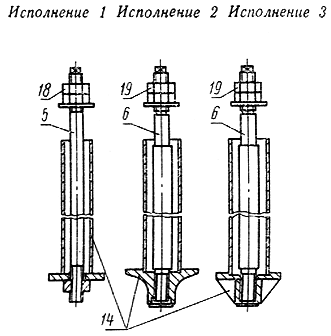

Тип 4

Болты фундаментные съемные

ГОСТ 24379.1-80 (1991)

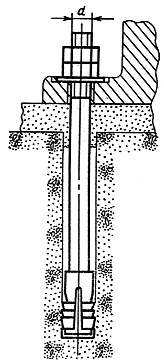

Тип 5

Болт фундаментный прямой

ГОСТ 24379.1-80 (1991)

Тип 6

Болты фундаментные

с коническим концом

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Размеры для справок.

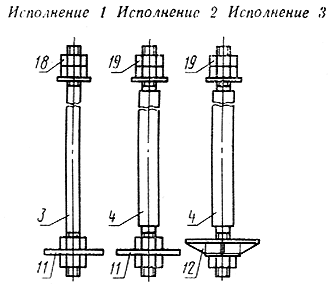

1-10 - шпилька; 11, 12 - плита анкерная; 13 - муфта;

14 - анкерная арматура; 15 - цанга разжимная;

16 - втулка коническая; 17 - шайба; 18 - гайка по ГОСТ 5915-70;

19 - гайка по ГОСТ 10605-72.

Черт. 1

1.2. Длина болтов ГОСТ 24379.1-80 (1991) и диаметр резьбы ГОСТ 24379.1-80 (1991) назначаются в зависимости от длины шпилек и диаметра их резьбы.

Пример условного обозначения болта типа 1, исполнения 1, диаметром резьбы ГОСТ 24379.1-80 (1991) мм, длиной ГОСТ 24379.1-80 (1991) мм, со шпилькой из стали марки Ст3пс2:

БОЛТ 1.1.М20Х800. Ст3пс2 ГОСТ 24379.1-80

То же, болта типа 4, исполнения 2, диаметром резьбы ГОСТ 24379.1-80 (1991) мм, с мелким шагом резьбы 6 мм, длиной  ГОСТ 24379.1-80 (1991) мм со шпилькой из стали марки 09Г2С-6:

БОЛТ 4.2.М100Х6Х1900 09Г2С-6 ГОСТ 24379.1-80

1.3. Общие технические условия - по ГОСТ 24379.0-80

1.4. Теоретическая масса болтов в сборе типов 1, 2, 5 и 6 дана в приложении 1.

Теоретическая масса болтов типов 3 и 4 указывается в рабочих чертежах.

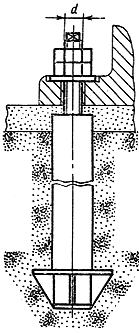

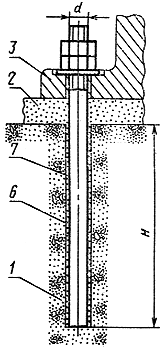

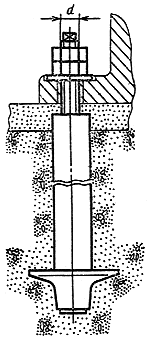

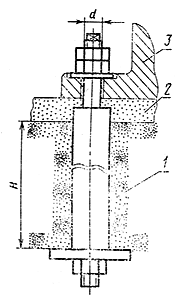

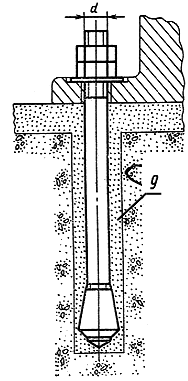

1.5. Примеры установки болтов в фундаменты приведены в приложении 4.

2. Конструкция и размеры шпилек

2.1. Конструкция и размеры  шпилек  должны  соответствовать указанным на черт. 2 и в табл. 2.

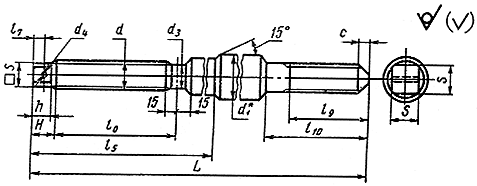

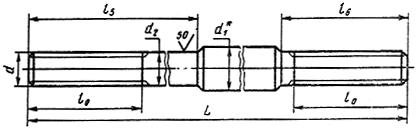

Шпильки (поз. 1-10 по черт. 1)

Поз. 1 ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Поз. 2 ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Поз. 3 ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Поз. 4 ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Поз. 5 ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Поз. 6 ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Поз. 7 ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Поз. 8 ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Поз. 9 ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Поз. 10 ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

____________________

* Размер для справок.

Черт. 2


Таблица 2

мм

Номинальный

Диаметр резьбы, ГОСТ 24379.1-80 (1991)

Шаг резьбы

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

+IT17

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

+IT17

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

крупный

мелкий

h16

H15

h16

IT17

±_______

2

IT17

±______

2

___________________

* Размер для справок.

12

1,75

-

12

-

-

-

17

20

80

40

100

50

25

24

-

-

16

2

16

22

26

90

50

130

60

30

32

20

2,5

20

28

32

100

60

160

80

40

40

24

3

24

5

34

39

110

75

200

100

50

48

30

3,5

30

42

48

120

90

250

120

60

60

36

4

36

8

50

58

130

110

300

140

70

73

42

4,5

42

58

68

140

125

350

170

85

85

48

5

48

68

77

150

150

400

200

100

98

56

5,5

60

56

47,8

12

-

-

160

-

-

-

-

-

400

180

64

6

70

64

55

16

170

500

190

72

-

6

75

72

63

20

180

200

80

85

80

71

190

600

220

90

95

90

81

25

210

800

230

100

105

100

91

230

1000

250

110

120

110

101

240

260

125

130

125

116

30

250

270

140

145

140

-

-

270

280

Продолжение табл. 2

мм

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991)

Шаг резьбы

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

h15

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Крупный

мелкий

IT17

±_______

2

IT16

±______

2

12

1,75

-

-

-

-

-

30

20

-

-

-

-

6

12

8

16

2

36

28

9

16

10

20

2,5

48

34

9

20

24

3

7

65

60

41

17

16

9

11

24

20

30

3,5

75

73

50

19

12

14

30

36

4

10

90

85

63

24

20

17

36

30

42

4,5

100

95

71

27

15

20

42

48

5

12

115

120

82

32

25

18

22

48

40

56

5,5

16

130

120

180

-

-

41

30

25

20

-

-

-

64

6

20

150

135

200

46

40

35

25

72

-

6

155

240

50

30

80

55

90

25

180

280

65

50

45

35

100

200

300

75

40

110

220

340

85

125

30

240

370

95

60

55

45

140

-

-

-

-

-

-

-


Пример условного обозначения шпильки поз. 1, диаметром резьбы ГОСТ 24379.1-80 (1991) мм, длиной ГОСТ 24379.1-80 (1991) мм, из стали марки Ст3пс2:

ШПИЛЬКА 1.М20 Х 800 Ст3пс2 ГОСТ 24379.1-80

То же, поз. 4, диаметром резьбы ГОСТ 24379.1-80 (1991) мм, с мелким шагом резьбы 6 мм, длиной ГОСТ 24379.1-80 (1991) мм, из стали марки 09Г2С-6:

ШПИЛЬКА 4.М100 Х 6 Х 3150.09Г2С-6 ГОСТ 24379.1-80

2.2. Предельные отклонения размеров - по ГОСТ 25347-82 и ГОСТ 25348-82.

2.3. Резьба - по ГОСТ 24705-81, поле допуска ГОСТ 24379.1-80 (1991) - по ГОСТ 16093-81.

2.4. Размеры сбегов резьбы и фасок - по ГОСТ 10549-80.

2.5. Длина шпилек ГОСТ 24379.1-80 (1991) (кроме поз. 5 и 6) и их теоретическая масса приведены в приложении 2.

Для шпилек (поз. 5 и 6) длина и теоретическая масса указываются в рабочих чертежах.

2.6. Допускается по соглашению между потребителем и предприятием-изготовителем изготовление шпилек другой длины.

3. Конструкция и размеры анкерных плит

3.1. Конструкция и размеры анкерных плит (поз. 11) должны соответствовать указанным на черт. 3 и в табл. 3, плит (поз. 12) - на черт. 4 и в табл. 4.

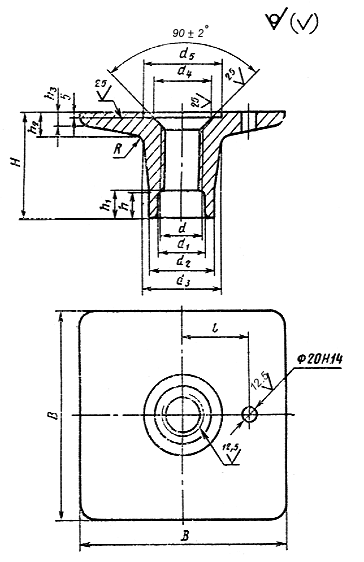

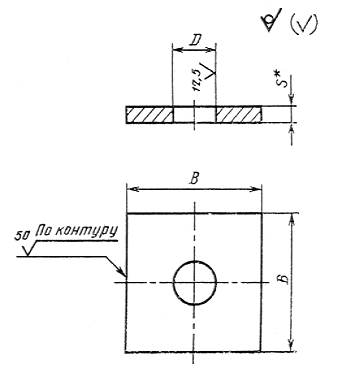

Плита анкерная (поз. 11 по черт. 1)

ГОСТ 24379.1-80 (1991)

_____________________

* Размер для справок.

Черт. 3

Таблица 3

Размеры, мм

Номинальный диаметр резьбы шпильки ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Н17

ГОСТ 24379.1-80 (1991)

IT17

±_______

2

ГОСТ 24379.1-80 (1991)

Теоретическая масса плиты, кг

____________________

Размер для справок.

16

22

65

14

0,42

20

26

80

16

0,74

24

32

100

18

1,30

30

38

120

20

2,08

36

45

150

20

3,28

42

50

170

25

5,29

48

60

190

28

7,31

56

66

220

32

11,21

64

74

260

36

17,80

72

82

300

40

26,41

80

90

320

45

33,70

90

100

360

50

47,50

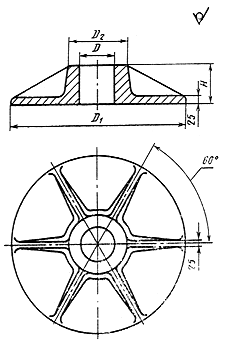

Плита анкерная (поз. 12 по черт. 1)

ГОСТ 24379.1-80 (1991)

Черт. 4

Таблица 4

Размеры, мм

Номинальный диаметр резьбы шпильки ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Теоретическая масса плиты, кг

100

135

625

220

130

94,27

110

145

650

230

135

100,32

125

165

675

240

135

106,70

140

185

700

290

145

125,50

Пример условного обозначения анкерной плиты (поз. 11), размером ГОСТ 24379.1-80 (1991) мм:

ПЛИТА 150 ГОСТ 24379.1-80

То же, поз. 12, наружным диаметром ГОСТ 24379.1-80 (1991) мм:

ПЛИТА 625 ГОСТ 24379.1-80

3.2. Предельные отклонения размеров - по ГОСТ 25347-82.

3.3. Отливку выполнять по 3-му классу точности ГОСТ 26645-85.

3.4. Формовочные уклоны - по ГОСТ 3212-80.

3.5. Литейные радиусы - 5 мм.

3.6. Параметры шероховатости поверхностей литых анкерных плит должны быть не более ГОСТ 24379.1-80 (1991) мкм по ГОСТ 2789-73.

4. Конструкция и размеры муфты

4.1. Конструкция и размеры муфты должны соответствовать указанным на черт. 5 и в табл. 5.

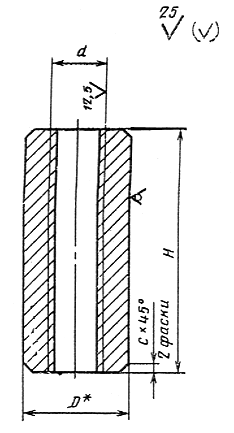

Муфта (поз. 13 по черт. 1)

ГОСТ 24379.1-80 (1991)

____________________

* Размеры для справок.

Черт. 5

Таблица 5

Размеры, мм

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

+IТ17

ГОСТ 24379.1-80 (1991)

Теоретическая масса муфты, кг

____________________

Размеры для справок.

24

50

120

2

1,42

30

60

140

3

2,35

36

70

170

4

3,78

42

80

190

5

5,43

48

90

220

6

7,36

56

100

250

8

10,58

64

110

280

8

13,82

Пример условного обозначения муфты из стали марки Ст3пс2 для шпильки ГОСТ 24379.1-80 (1991) мм:

МУФТА М24.Ст3пс2 ГОСТ 24379.1-80

4.2. Муфты должны изготовляться из круглой стали по ГОСТ 2590-88, обычной точности прокатки.

4.3. Предельные отклонения размеров - по ГОСТ 25347-82.

4.4. Резьба - по ГОСТ 24705-81 с крупным шагом, после допуска 7Н - по ГОСТ 16093-81

4.5. Размеры фасок резьбы - по ГОСТ 10549-80.

5. Конструкция и размеры анкерной арматуры

5.1. Конструкция  анкерной  арматуры  должна соответствовать указанной на черт. 6.

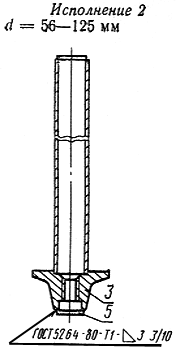

Арматура анкерная (поз. 14 по черт. 1)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

___________________

* Размеры для справок.

1 - труба (черт. 7); 2 - составная анкерная плита (черт. 8);

3 - литая анкерная плита (черт. 9); 4 - сварная анкерная плита (черт. 10);

 5 - заглушка (черт. 13).

Черт. 6

5.2. Длина ГОСТ 24379.1-80 (1991) анкерной арматуры назначается по длине трубы, диаметр резьбы отверстия ГОСТ 24379.1-80 (1991) - по диаметру резьбы шпильки.

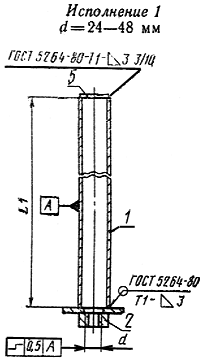

5.3. Конструкция и размеры трубы (поз. 1) должны соответствовать указанным на черт. 7 и в табл. 6

Трубы должны приниматься по ГОСТ 10704-76.

5.4. Конструкция и размеры составной анкерной плиты (поз. 2) должны соответствовать указанным на черт. 8 и в табл. 7.

Труба (поз. 1 по черт. 6)

ГОСТ 24379.1-80 (1991)

Черт. 7


Таблица 6

мм

Диаметр резьбы шпильки ГОСТ 24379.1-80 (1991)

24

30

36

42

48

56

64

72

80

90

100

110

125

Диаметр и толщина стенки трубы ГОСТ 24379.1-80 (1991)

60X3,5

89X4

102X4

114X4,5

127X4,5

140X4,5

152X5

168X5

180X5

203X6

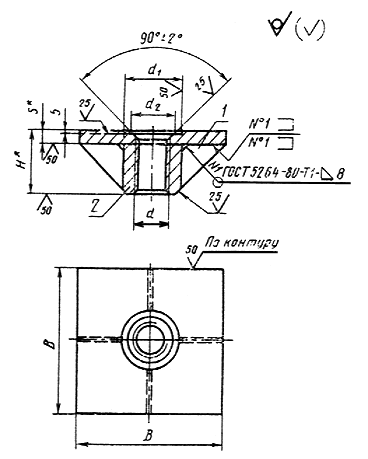

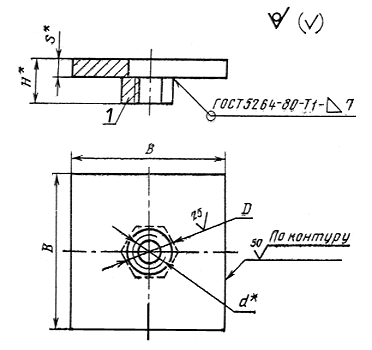

Плита анкерная составная (поз. 2 по черт. 6)

ГОСТ 24379.1-80 (1991)

_______________

* Размеры для справок

1 - гайка по ГОСТ 5915-70

Черт. 8

Таблица 7

Размеры, мм

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Н16

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

IТ17

±______

2

Теоретическая масса плиты, кг

_______________

Размеры для справок

24

32

37

18

140

2,61

30

38

44

20

160

3,28

36

45

49

20

180

4,96

42

50

59

25

200

7,65

46

60

63

25

240

10,98

5.5. Конструкция и размеры литой анкерной плиты (поз. 3) должны соответствовать указанным на черт. 9 и в табл. 8.

Плита анкерная литая (поз. 3 по черт. 6)

ГОСТ 24379.1-80 (1991)

Черт. 9


Таблица 8

Размеры, мм

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991)

Шаг резьбы

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Теоретическая масса плиты, кг

крупный

мелкий

56

5,5

-

80

100

115

80

106

300

105

150

40

30

40

20

20

26

64

6

85

105

125

90

120

350

120

170

50

40

45

38

72

-

6

100

125

150

100

133

400

130

200

50

50

25

57

80

145

56

90

120

150

180

120

158

450

150

230

60

30

25

89

100

130

170

190

150

174

500

160

240

60

70

40

117

110

145

185

210

165

185

550

180

270

75

35

45

158

125

150

190

230

180

210

600

190

290

80

50

195


5.6. Конструкция и размеры сварной анкерной плиты (поз. 4) должны соответствовать указанным на черт. 10 и в табл. 9.

Сверление отверстия в анкерной плите производится после приварки втулки и ребер.

Плита анкерная сварная (поз. 4 по черт. 6)

ГОСТ 24379.1-80 (1991)

____________________

* Размеры для справок.

1 - ребро (черт. 11); 2 - втулка (черт. 12).

Черт. 10

Таблица 9

Размеры, мм

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991)

Шаг резьбы

ГОСТ 24379.1-80 (1991)

IТ17

±_____

2

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Теоретическая масса плиты, кг

крупный

мелкий

Н16

____________________

* Размеры для справок.

56

5,5

-

280

106

76

110

20

16,61

64

6

300

120

84

120

19,71

72

-

6

340

133

92

135

25

31,24

80

400

145

100

145

43,01

90

420

158

110

170

30

59,19

100

450

174

120

180

71,21

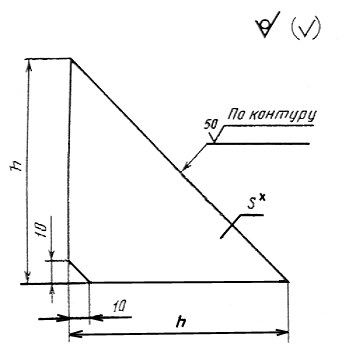

5.6.1. Конструкция и размеры ребра должны соответствовать указанным на черт. 11 и в табл. 10.

Ребро (поз. 1 по черт. 10)

ГОСТ 24379.1-80 (1991)

____________________

* Размеры для справок.

Черт. 11

Таблица 10

мм

Номинальный диаметр резьбы отверстия в анкерной плите ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

IТ17

±_______

2

Толщина ГОСТ 24379.1-80 (1991)

_______________

* Размеры для справок

56

80

10

64

90

72

100

80

110

16

90

130

100

140

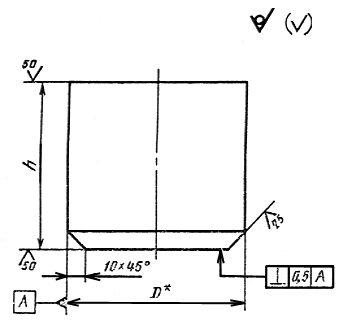

5.6.2. Конструкция и размеры втулки должны соответствовать указанным на черт. 12 и в табл. 11.

Втулка (поз. 2 по черт. 10)

ГОСТ 24379.1-80 (1991)

____________________

* Размер для справок.

Черт. 12

Таблица 11

мм

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991)

56

64

72

80

90

100

Диаметр заготовки ГОСТ 24379.1-80 (1991)

100

110

130

140

160

180

_______________

* Размер для справок

ГОСТ 24379.1-80 (1991)

+IТ17

90

100

110

120

140

150

5.7. Конструкция и размеры заглушки (поз. 5) должны соответствовать указанным на черт. 13 и в табл. 12 для трубы и в табл. 13 для анкерной плиты.

Заглушка (поз. 5 по черт. 6)

ГОСТ 24379.1-80 (1991)

Черт. 13

Таблица 12

Размеры, мм

Труба ГОСТ 24379.1-80 (1991)

60Х3,5

89Х4

102Х4

114Х4,5

127Х4,5

140Х4,5

152Х5

108Х5

180Х5

203Х6

ГОСТ 24379.1-80 (1991)

h16

56

85

98

110

122

135

147

163

175

198

Теоретическая масса, кг.

0,06

0,13

0,18

0,22

0,28

0,34

0,40

0,49

0,57

0,72

Таблица 13

Размеры, мм

Номинальный диаметр резьбы под анкерную плиту ГОСТ 24379.1-80 (1991)

56

64

72

80

90

100

110

125

ГОСТ 24379.1-80 (1991)

h16

90

95

115

130

150

160

170

Теоретическая масса, кг

0,15

0,17

0,24

0,31

0,42

0,47

0,53

Пример условного обозначения анкерной арматуры исполнения 1, под шпильку ГОСТ 24379.1-80 (1991)ГОСТ 24379.1-80 (1991) мм, длиной ГОСТ 24379.1-80 (1991) мм:

АРМАТУРА АНКЕРНАЯ 1.М24Х400 ГОСТ 24379.1-80

То же, исполнения 2, под шпильку ГОСТ 24379.1-80 (1991) мм, длиной ГОСТ 24379.1-80 (1991) мм:

АРМАТУРА АНКЕРНАЯ 2.М64Х2000 ГОСТ 24379.1-80

То же, исполнения 3, под шпильку ГОСТ 24379.1-80 (1991) мм с мелким шагом резьбы 6 мм, длиной ГОСТ 24379.1-80 (1991) мм:

ГОСТ 24379.1-80 (1991)

5.8. Предельные отклонения размеров по ГОСТ 25347-82 и ГОСТ 25348-82.

5.9. Резьба - по ГОСТ 24705-81, поле допуска 7Н - по ГОСТ 16093-81.

5.10. Предельные отклонения размеров литой плиты по 3-му классу точности ГОСТ 26645-85.

5.11. Размеры фасок резьбы - по ГОСТ 10549-80.

5.12. Неуказанные литейные радиусы ГОСТ 24379.1-80 (1991) 5 мм.

5.13. Теоретическая масса анкерной арматуры и труб приведена в приложении 3.

6. Конструкция и размеры разжимной цанги

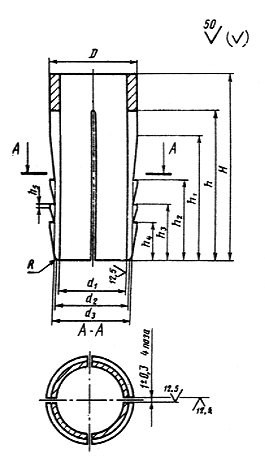

6.1. Конструкция и размеры разжимной цанги должны соответствовать указанным на черт. 14 и в табл. 14.

Цанга разжимная (поз. 15 по черт. 1)

ГОСТ 24379.1-80 (1991)

Черт. 14

Таблица 14

Размеры, мм

Номинальный диаметр резьбы шпильки ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

h16

ГОСТ 24379.1-80 (1991)

Н16

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

IТ16

±_____

2

ГОСТ 24379.1-80 (1991),

не более

Теоретическая масса цанги, кг

h16

IТ16

±______

2

12

17

12,5

15

16,5

36

30

24

16

11

7

0,5

0,8

0,03

16

24

17,0

20

23,2

45

36

30

21

14

10

0,8

1,0

0,08

20

30

21,0

25

29,0

60

48

40

26

18

12

1,0

1,2

0,17

24

34

25,0

30

32,5

75

60

54

31

22

15

1,5

1,5

0,25

30

42

32,0

37

32,5

90

72

60

39

27

18

1,5

1,5

0,41

36

50

38,0

42

48,0

105

84

70

47

33

22

2,0

1,5

0,68

42

58

44,0

52

55,5

120

96

80

55

39

25

2,5

2,0

1,06

48

68

50,0

60

65,0

150

120

100

63

43

29

3,0

2,0

1,96

6.2. Предельные отклонения размеров - по ГОСТ 25347-82.

Пример условного обозначения разжимной цанги для шпильки ГОСТ 24379.1-80 (1991) мм:

ЦАНГА М24 ГОСТ 24379.1-80

7. Конструкция и размеры конической втулки

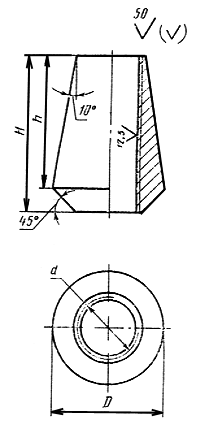

7.1. Конструкция и размеры конической втулки должны соответствовать указанным на черт. 15 и в табл. 15.

Втулка коническая (поз. 16 по черт. 1)

ГОСТ 24379.1-80 (1991)

Черт. 15

Таблица 15

Размеры, мм

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

h16

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Теоретическая масса втулки, кг

IТ16

±______

2

12

22

24

20

0,03

16

29

32

28

0,06

20

35

40

34

0,11

24

42

48

41

0,20

30

52

60

51

0,36

36

62

72

61

0,67

42

72

84

71

0,94

48

82

96

82

1,41

Пример условного обозначения конической втулки под шпильку ГОСТ 24379.1-80 (1991) мм:

ВТУЛКА М24 ГОСТ 24379.1-80

7.2. Предельные отклонения размеров - по ГОСТ 25347-82.

7.3. Резьба - по ГОСТ 24705-81, поле допуска 7Н - по ГОСТ 16093-81.

7.4. Размеры фасок резьбы по ГОСТ 10549-80.

8. Конструкция и размеры шайбы

8.1. Шайбы при нормальных отверстиях в приливах оборудования следует применять по ГОСТ 11371-78, при увеличенных отверстиях в приливах оборудования - по настоящему стандарту.

8.2. Конструкция и размеры шайб должны соответствовать указанным на черт. 16 и в табл. 16.

Шайба (поз. 17 по черт. 1)

ГОСТ 24379.1-80 (1991)

Черт. 16

Таблица 16

Размеры, мм

Номинальный диаметр резьбы шпильки ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

Н16

ГОСТ 24379.1-80 (1991)

h16

ГОСТ 24379.1-80 (1991)

Предельное радиальное биение

Теоретическая масса шайбы, кг

12

13

36

3

0,5

0,021

16

17

42

4

0,6

0,050

20

21

45

8

0,076

24

25

55

0,120

30

32

80

10

0,7

0,330

36

38

90

0,410

42

44

95

14

0,610

48

50

105

0,740

56

60

115

16

0,8

0,950

64

68

130

1,210

72

76

140

18

1,530

80

85

160

20

0,9

2,270

90

95

180

2,880

100

105

190

22

3,400

110

115

200

3,630

125

130

240

25

1,0

6,300

140

145

270

7,990

Пример  условного  обозначения  шайбы  для  шпильки  диаметром  резьбы ГОСТ 24379.1-80 (1991) мм:

ШАЙБА М12 ГОСТ 24379.1-80

Приложение 1

Справочное

Таблица 1

Теоретическая масса болтов типов 1, 2, 5 и 6

Длина* болта ГОСТ 24379.1-80 (1991), мм

Теоретическая масса болта типа 1, кг, при номинальном диаметре резьбы ГОСТ 24379.1-80 (1991), мм

12

16

20

24

30

35

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69

300

0,35

0,66

-

-

-

-

-

-

400

0,44

0,82

1,32

-

-

-

-

-

500

0,52

0,97

1,57

2,35

-

-

-

-

600

0,61

1,13

1,81

2,71

4,55

-

-

-

710

0,71

1,31

2,09

3,10

5,16

7,59

-

-

800

0,79

1,45

2,31

3,42

5,66

8,31

11,81

-

900

0,88

1,60

2,55

3,77

6,22

9,10

12,89

17,41

1000

0,97

1,77

2,80

4,13

6,77

9,91

13,98

18,83

1120

-

1,95

3,10

4,56

7,43

10,85

15,29

20,53

1250

-

2,15

3,43

5,03

8,15

11,88

16,71

22,38

1320

-

-

3,60

5,28

8,53

12,43

17,47

23,37

1400

-

-

3,79

5,55

8,99

13,10

18,33

24,51

1500

-

-

-

5,90

9,54

13,90

19,42

25,93

1600

-

-

-

6,26

10,10

14,70

20,50

27,35

1700

-

-

-

6,61

10,65

15,50

21,59

28,77

1800

-

-

-

-

11,21

16,29

22,68

30,19

1900

-

-

-

-

11,76

17,09

23,76

31,61

2000

-

-

-

-

12,32

17,89

24,85

33,03

2120

-

-

-

-

-

18,85

26,16

34,73

2240

-

-

-

-

-

19,81

27,47

36,44

2300

-

-

-

-

-

20,29

28,11

37,29

2360

-

-

-

-

-

-

28,76

38,07

2500

-

-

-

-

-

-

30,29

40,13

2650

-

-

-

-

-

-

-

42,26

2800

-

-

-

-

-

-

-

44,39


Таблица 2

Длина*

Теоретическая масса болта типа 2, кг, исполнений

Болта ГОСТ 24379.1-80 (1991),

1

2

3

мм

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991), мм

16

20

24

30

36

42

48

56

64

72

80

90

100

110

125

140

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

200

0,92

1,56

-

-

-

-

-

-

-

-

-

-

-

-

-

-

250

0,99

1,69

2,74

4,70

-

-

-

-

-

-

-

-

-

-

-

-

300

1,07

1,81

2,91

4,98

7,60

-

-

-

-

-

-

-

-

-

-

-

350

1,15

1,93

3,09

5,25

7,99

12,21

-

-

-

-

-

-

-

-

-

-

400

1,23

2,06

3,27

5,53

8,39

12,75

17,56

-

-

-

-

-

-

-

-

-

450

1,31

2,18

3,35

5,81

8,79

13,29

18,27

-

-

-

-

-

-

-

-

-

500

1,39

2,30

3,62

6,08

9,19

13,84

18,98

-

-

-

-

-

-

-

-

-

600

1,55

2,55

3,98

6,64

9,99

14,92

20,39

-

-

-

-

-

-

-

-

-

710

1,72

2,82

4,37

7,25

10,87

16,12

21,95

-

-

-

-

-

-

-

-

-

800

1,86

3,04

4,69

7,75

11,59

17,10

23,23

33,99

-

-

-

-

-

-

-

-

900

2,02

3,29

5,04

8,30

12,39

18,18

24,66

35,26

-

-

-

-

-

-

-

-

1000

2,18

3,53

5,40

8,86

13,18

19,27

26,07

38,43

53,60

71,35

-

-

-

-

-

-

1120

2,37

3,84

5,83

9,53

14,14

20,57

27,79

40,14

56,52

74,66

-

-

-

-

-

-

1250

2,57

4,15

6,29

10,25

15,19

21,99

29,63

43,98

59,20

79,16

98,8

-

-

-

-

-

1320

-

4,32

6,54

10,64

15,75

22,75

30,63

44,58

62,56

80,92

101,9

-

-

-

-

-

1400

-

4,52

6,82

11,07

16,38

23,62

31,75

47,30

65,58

85,22

107,7

141,9

-

-

-

-

1500

-

4,77

7,10

11,63

17,18

24,71

33,17

48,57

67,58

87,16

109,4

144,6

-

-

-

-

1600

-

-

7,53

12,18

17,98

25,79

34,59

51,74

71,71

92,1

116,7

153,0

219,1

252,6

-

-

1700

-

-

7,88

12,74

18,77

26,88

36,17

53,96

75,48

95,6

121,1

158,6

225,8

261,5

-

-

1800

-

-

-

13,29

19,57

27,97

37,42

56,18

77,75

99,0

125,6

164,1

232,6

270,3

329,3

408,3

1900

-

-

-

13,85

20,57

29,05

38,84

58,40

81,52

102,5

130,0

169,6

239,4

280,3

339,8

421,3

2000

-

-

-

-

21,17

30,14

40,26

60,61

83,79

106,0

134,5

175,3

246,3

288,1

350,1

434,2

2120

-

-

-

-

22,13

31,44

41,98

63,11

87,25

109,6

139,3

181,3

254,3

298,7

362,6

449,7

2240

-

-

-

-

23,09

32,75

43,68

65,69

91,7

114,3

145,2

188,6

262,5

310,3

375,3

465,3

2500

-

-

-

-

-

35,57

47,37

71,71

98,9

123,3

156,7

203,1

280,2

332,5

402,2

499,0

2800

-

-

-

-

-

-

51,63

78,36

108,0

133,7

170,1

219,8

300,6

359,1

433,4

537,8

3150

-

-

-

-

-

-

-

86,02

118,5

145,9

185,7

242,0

324,4

391,1

470,1

583,2

3350

-

-

-

-

-

-

-

-

-

159,2

203,5

261,4

351,6

426,6

511,9

636,0

4000

-

-

-

-

-

-

-

-

-

-

-

286,5

382,1

465,6

558,4

693,3

4500

-

-

-

-

-

-

-

-

-

-

-

-

416,1

509,9

610,5

758,1

5000

-

-

-

-

-

-

-

-

-

-

-

-

-

-

662,5

822,9


Таблица 3

Длина* болта ГОСТ 24379.1-80 (1991), мм

Теоретическая масса болта типа 5, кг, при номинальном диаметре резьбы ГОСТ 24379.1-80 (1991), мм

12

16

20

24

30

36

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

150

0,18

0,36

0,57

-

-

-

-

-

200

0,23

0,44

0,69

1,04

-

-

-

-

250

0,27

0,51

0,82

1,22

2,17

-

-

-

300

0,32

0,59

0,94

1,39

2,44

3,56

-

-

350

0,36

0,67

1,06

1,57

2,72

3,96

5,66

-

400

0,40

0,75

1,19

1,75

3,00

4,35

6,21

8,33

450

0,45

0,83

1,31

1,93

3,28

4,75

6,75

9,04

500

-

0,91

1,43

2,10

3,55

5,15

7,30

9,75

600

-

1,07

1,68

2,46

4,11

5,95

8,38

11,17

710

-

-

1,95

2,85

4,72

6,83

9,54

12,73

800

-

-

2,17

3,17

5,22

7,55

10,56

13,98

900

-

-

-

3,52

5,77

8,35

11,64

15,43

1000

-

-

-

-

6,33

9,15

12,73

16,85

1120

-

-

-

-

6,99

10,11

14,04

18,55

1250

-

-

-

-

-

11,14

15,45

20,40

1320

-

-

-

-

-

-

16,21

21,39

1400

-

-

-

-

-

-

-

22,53

Таблица 4

Длина*

Теоретическая масса болта типа 6, кг, исполнений

болта ГОСТ 24379.1-80 (1991),

1

2

3

1

2

3

1

2

3

1

2

3

мм

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991), мм

12

16

20

24

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

150

0,23

0,21

0,20

0,47

0,42

0,39

-

-

-

-

-

-

200

0,27

0,26

0,24

0,55

0,50

0,47

0,92

0,80

0,75

-

-

-

250

0,32

0,30

0,29

0,63

0,57

0,55

1,04

0,93

0,87

1,57

1,42

1,32

300

0,36

0,35

0,33

0,71

0,65

0,63

1,17

1,05

1,00

1,75

1,59

1,50

350

0,40

0,39

0,37

0,78

0,73

0,70

1,29

1,17

1,12

1,93

1,77

1,68

400

0,45

0,43

0,42

0,86

0,81

0,73

1,41

1,30

1,24

2,11

1,97

1,86

450

0,49

0,48

0,46

0,94

0,89

0,86

1,54

1,42

1,37

2,28

2,13

2,03

500

0,54

0,52

0,51

1,02

0,97

0,94

1,66

1,54

1,49

2,46

2,30

2,21

600

0,63

0,61

0,60

1,18

1,13

1,10

1,91

1,79

1,74

2,82

2,63

2,57

710

-

-

-

1,35

1,30

1,27

2,18

2,06

2,01

3,21

3,05

2,95

800

-

-

-

-

-

-

2,40

2,28

2,23

3,53

3,37

3,28

900

-

-

-

-

-

-

-

-

-

3,88

3,72

3,63

Продолжение табл. 4

Длина*

Теоретическая масса болта типа 6, кг, исполнений

болта ГОСТ 24379.1-80 (1991),

1

2

3

1

2

3

1

2

3

1

2

3

мм

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991), мм

30

36

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

250

2,77

2,53

2,36

-

-

-

-

-

-

-

-

-

300

3,05

2,81

2,64

4,58

4,23

3,90

-

-

-

-

-

-

350

3,33

3,03

2,92

4,98

4,62

4,30

7,27

6,61

6,21

-

-

-

400

3,60

3,36

3,19

5,97

5,02

4,69

7,82

7,15

6,76

11,14

9,74

9,18

450

3,83

3,64

3,47

5,77

5,42

5,09

8,36

7,69

7,30

11,35

10,45

9,89

500

4,16

3,91

3,75

6,17

5,82

5,49

8,90

8,24

7,84

12,51

11,16

10,55

600

4,71

4,47

4,30

6,96

6,62

6,28

9,99

9,32

8,93

13,98

12,53

12,02

710

5,33

5,08

4,92

7,85

7,50

7,17

11,19

10,52

10,13

15,54

14,14

13,58

800

5,82

5,58

5,41

8,56

8,22

7,88

12,17

11,50

11,11

16,82

15,42

14,86

900

6,38

6,13

5,97

9,36

9,02

8,68

13,25

12,58

12,19

18,24

16,85

16,28

1000

6,93

6,69

6,52

10,16

9,81

9,48

14,34

13,67

13,28

19,65

18,26

17,70

1120

7,59

7,36

7,18

11,12

10,77

10,44

15,64

14,97

14,58

21,36

19,98

19,40

1250

-

-

-

12,16

11,82

11,48

17,06

16,39

16,00

23,21

21,82

21,25

1320

-

-

-

-

-

-

17,82

17,15

16,76

24,20

22,82

22,24

1400

-

-

-

-

-

-

-

-

-

25,34

23,94

23,38

Приложение 2

Справочное

Таблица 1

Теоретическая масса шпилек (поз. 1-4; 7-10)

Длина* шпильки ГОСТ 24379.1-80 (1991), мм

Теоретическая масса шпильки (поз. 1 и 2), кг,  при номинальном диаметре резьбы ГОСТ 24379.1-80 (1991), мм

12

16

20

24

30

36

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

300

0,30

0,54

-

-

-

-

-

-

400

0,39

0,70

1,12

-

-

-

-

-

500

0,47

0,85

1,37

2,02

-

-

-

-

600

0,56

1,01

1,61

2,38

3,77

-

-

-

710

0,66

1,19

1,89

2,77

4,38

6,43

-

-

800

0,74

1,33

2,11

3,09

4,88

7,15

9,95

-

900

0,83

1,48

2,35

3,44

5,44

7,95

11,03

14,76

1000

0,92

1,65

2,60

3,80

5,99

8,74

12,12

16,18

1120

-

1,84

2,90

4,23

6,65

9,69

13,43

17,63

1250

-

2,05

3,23

4,70

7,37

10,72

14,35

19,73

1320

-

-

3,40

4,95

7,75

11,27

15,61

20,72

1400

-

-

3,59

5,22

8,21

11,94

16,47

21,36

1500

-

-

-

5,57

8,76

12,74

17,56

23,28

1600

-

-

-

5,93

9,32

13,54

18,64

24,70

1700

-

-

-

6,28

9,87

14,34

19,73

26,12

1800

-

-

-

-

10,43

15,13

20,82

27,54

1900

-

-

-

-

10,96

15,93

21,90

28,96

2000

-

-

-

-

11,54

16,73

22,99

30,38

2120

-

-

-

-

-

17,69

24,30

32,08

2240

-

-

-

-

-

18,64

25,61

33,79

2300

-

-

-

-

-

19,13

26,25

34,64

2360

-

-

-

-

-

-

26,90

35,45

2500

-

-

-

-

-

-

28,43

37,48

2650

-

-

-

-

-

-

-

39,61

2800

-

-

-

-

-

-

-

41,71


Таблица 2

Длина* шпильки ГОСТ 24379.1-80 (1991),

Теоретическая масса шпильки (поз. 3, 4, 7 и 9), кг,  при номинальном диаметре резьбы ГОСТ 24379.1-80 (1991), мм

мм

12

16

20

24

30

36

42

48

56

64

72

80

90

100

110

125

140

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

150

0,13

0,24

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

200

0,18

0,32

0,49

-

-

-

-

-

-

-

-

-

-

-

-

-

-

250

0,22

0,39

0,62

0,89

1,39

-

-

-

-

-

-

-

-

-

-

-

-

300

0,27

0,47

0,74

1,06

1,67

2,40

-

-

-

-

-

-

-

-

-

-

-

350

0,31

0,55

0,86

1,24

1,94

2,79

3,81

-

-

-

-

-

-

-

-

-

-

400

0,35

0,63

0,99

1,42

2,22

3,19

4,35

5,68

-

-

-

-

-

-

-

-

-

450

0,40

0,71

1,11

1,60

2,50

3,59

4,89

6,39

-

-

-

-

-

-

-

-

-

500

0,44

0,79

1,23

1,77

2,77

3,99

5,44

7,10

-

-

-

-

-

-

-

-

-

600

0,53

0,95

1,48

2,13

3,33

4,79

6,52

8,52

-

-

-

-

-

-

-

-

-

710

-

1,12

1,75

2,52

3,94

5,67

7,72

10,08

-

-

-

-

-

-

-

-

-

800

-

1,26

1,97

2,84

4,44

6,39

8,70

11,36

16,03

-

-

-

-

-

-

-

-

900

-

1,42

2,22

3,19

4,99

7,19

9,78

12,79

18,25

-

-

-

-

-

-

-

-

1000

-

1,58

2,46

3,55

5,55

7,98

10,87

14,20

20,47

26,63

33,33

-

-

-

-

-

-

1120

-

1,77

2,76

3,98

6,22

8,94

12,17

15,92

23,13

30,67

37,49

-

-

-

-

-

-

1250

-

1,97

3,08

4,44

6,94

9,99

13,59

17,76

26,02

33,35

41,99

51,23

-

-

-

-

-

1320

-

-

3,25

4,69

7,33

10,55

14,35

18,76

27,57

36,71

43,75

54,35

-

-

-

-

-

1400

-

-

3,45

4,97

7,76

11,18

15,22

19,88

29,34

38,71

46,52

57,91

71,5

-

-

-

-

1500

-

-

3,70

5,32

8,32

11,98

16,31

21,30

31,56

41,73

49,99

62,36

77,1

-

-

-

-

1600

-

-

-

5,68

8,87

12,78

17,39

22,72

33,78

44,74

53,45

66,81

82,7

100,7

123,8

-

-

1700

-

-

-

6,03

9,43

13,57

18,48

24,13

36,00

47,76

56,91

71,26

88,3

107,5

132,7

-

-

1800

-

-

-

-

9,98

14,37

19,57

25,55

38,22

50,78

60,38

75,72

93,8

114,3

141,6

177,3

221,8

1900

-

-

-

-

10,54

15,17

20,65

26,97

40,44

53,80

63,84

80,17

99,3

121,1

150,5

187,8

234,8

2000

-

-

-

-

-

15,97

21,74

28,39

42,65

56,82

67,31

84,62

104,9

127,9

159,3

198,2

247,7

2120

-

-

-

-

-

16,93

23,04

30,10

45,31

60,44

71,47

89,96

111,6

136,0

169,9

210,7

263,2

2240

-

-

-

-

-

17,89

24,35

31,80

47,98

64,07

75,63

95,30

118,3

144,2

180,5

223,3

278,8

2500

-

-

-

-

-

-

27,17

35,49

53,75

71,92

84,64

106,90

132,8

161,9

203,7

250,2

312,5

2800

-

-

-

-

-

-

-

39,75

60,40

80,98

95,04

120,20

149,5

182,3

230,3

281,5

351,4

3150

-

-

-

-

-

-

-

-

68,22

91,70

107,20

135,80

171,7

206,1

261,3

318,1

396,7

3550

-

-

-

-

-

-

-

-

-

-

121,15

153,60

191,1

233,3

296,7

359,9

448,5

4000

-

-

-

-

-

-

-

-

-

-

-

-

216,2

263,8

336,8

406,4

506,9

4500

-

-

-

-

-

-

-

-

-

-

-

-

-

297,8

381,2

458,5

571,6

5000

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

510,6

636,4


Таблица 3

Длина* шпильки ГОСТ 24379.1-80 (1991), мм

Теоретическая масса шпильки (поз. 8 и 10), кг, при номинальном диаметре резьбы ГОСТ 24379.1-80 (1991), мм

12

16

20

24

30

36

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

150

0,15

0,27

-

-

-

-

-

-

200

0,19

0,35

0,55

-

-

-

-

-

250

0,24

0,43

0,67

0,99

1,58

-

-

-

300

0,28

0,51

0,80

1,17

1,86

2,74

-

-

350

0,32

0,58

0,92

1,35

2,14

3,14

4,35

-

400

0,37

0,66

1,04

1,53

2,41

3,53

4,90

6,53

450

0,41

0,74

1,17

1,70

2,69

3,93

5,44

7,24

500

0,46

0,82

1,29

1,88

2,97

4,33

5,98

7,90

600

0,55

0,98

1,54

2,24

3,53

5,12

7,07

9,37

710

-

1,15

1,81

2,63

4,14

6,01

8,26

10,93

800

-

-

2,03

2,95

4,63

6,72

9,25

12,21

900

-

-

-

3,30

5,19

7,52

10,30

13,63

1000

-

-

-

-

5,74

8,32

11,42

15,05

1120

-

-

-

-

6,40

9,28

12,72

16,75

1250

-

-

-

-

-

10,32

14,14

18,60

1320

-

-

-

-

-

-

14,90

19,59

1400

-

-

-

-

-

-

-

20,73


Приложение 3

Справочное

Теоретическая масса анкерной арматуры

Таблица 1

Длина* анкерной арматуры ГОСТ 24379.1-80 (1991), мм

Теоретическая масса анкерной арматуры, кг, исполнений

1

2

3

2

3

2

3

2

3

2

3

2

3

2

Номинальный диаметр резьбы ГОСТ 24379.1-80 (1991), мм

24

30

36

42

48

56

64

72

80

90

100

110

125

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

400

4,76

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

500

5,24

6,02

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

600

5,73

6,51

10,57

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

710

6,27

7,05

11,48

14,41

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

800

6,70

7,48

12,25

15,18

19,94

-

-

-

-

-

-

-

-

-

-

-

-

-

-

900

7,19

7,97

13,09

16,02

20,90

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1000

7,68

8,46

13,92

16,85

21,87

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1120

8,17

9,05

14,93

17,85

23,03

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1250

8,90

9,68

16,02

18,94

24,29

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1320

9,25

10,03

16,63

19,53

24,95

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1400

-

10,42

17,30

20,20

25,73

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1500

-

-

18,14

21,04

26,70

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1600

-

-

-

21,88

27,66

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1700

-

-

-

-

28,63

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1800

-

-

-

-

-

43,85

34,14

-

-

-

-

-

-

-

-

-

-

-

-

2000

-

-

-

-

-

45,78

36,07

62,82

44,13

-

-

-

-

-

-

-

-

-

-

2240

-

-

-

-

-

48,10

38,39

65,72

47,05

87,01

61,8

-

-

-

-

-

-

-

-

2500

-

-

-

-

-

50,62

40,91

68,90

50,21

90,66

65,33

94,37

80,73

-

-

-

-

-

-

2800

-

-

-

-

-

-

-

72,54

53,85

94,32

69,41

99,88

85,24

140,7

110,0

-

-

-

-

3150

-

-

-

-

-

-

-

-

-

98,90

74,17

104,15

90,51

147,0

116,4

181,5

134,6

-

-

3550

-

-

-

-

-

-

-

-

-

-

-

110,16

96,52

154,3

123,6

189,5

142,6

236,0

-

4000

-

-

-

-

-

-

-

-

-

-

-

-

-

162,4

131,8

198,6

151,7

245,7

313,20

4500

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

208,6

161,7

256,4

337,7


Таблица 2

Длина* трубы ГОСТ 24379.1-80 (1991),

Теоретическая масса трубы, кг, при номинальном диаметре ГОСТ 24379.1-80 (1991) и толщине стенки ГОСТ 24379.1-80 (1991), мм

мм

60Х3,5

89Х4

102Х4

114Х4,5

127Х4,5

140Х4,5

152Х5

168Х5

180Х5

203Х6

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

400

1,95

-

-

-

-

-

-

-

-

-

500

2,44

-

-

-

-

-

-

-

-

-

600

2,93

5,03

-

-

-

-

-

-

-

-

710

3,47

5,95

-

-

-

-

-

-

-

-

800

3,90

6,71

7,74

-

-

-

-

-

-

-

900

4,39

7,55

8,70

-

-

-

-

-

-

-

1000

4,88

8,38

9,67

-

-

-

-

-

-

-

1120

5,47

9,38

10,83

-

-

-

-

-

-

-

1250

6,10

10,47

12,09

-

-

-

-

-

-

-

1320

6,44

11,07

12,76

-

-

-

-

-

-

-

1400

6,83

11,73

13,54

-

-

-

-

-

-

-

1500

-

12,58

14,50

-

-

-

-

-

-

-

1600

-

13,41

15,48

-

-

-

-

-

-

-

1700

-

-

16,43

-

-

-

-

-

-

-

1800

-

-

17,41

-

-

-

-

-

-

-

2000

-

-

19,34

24,30

-

-

-

-

-

-

2240

-

-

21,66

27,22

30,44

-

-

-

-

-

2500

-

-

24,18

30,38

33,97

37,60

-

-

-

-

2800

-

-

-

30,02

38,05

42,11

50,76

-

-

-

3150

-

-

-

-

42,81

47,38

57,11

63,22

-

-

3550

-

-

-

-

-

53,39

64,36

71,35

76,64

-

4000

-

-

-

-

-

-

72,52

80,40

86,36

116,56

4500

-

-

-

-

-

-

-

90,45

97,15

131,13

Приложение 4

Рекомендуемое

Примеры установки болтов в фундамент

1. Болты изогнутые исполнения 1 устанавливаются до бетонирования фундаментов (пример 1).

2. Болты изогнутые исполнения 2 устанавливаются в колодцах готовых фундаментов с последующим заполнением колодцев бетоном (пример 2).

3. Болты с анкерной плитой исполнений 1-3 устанавливаются до бетонирования фундаментов (примеры 3, 4 и 5).

4. При установке составных болтов исполнений 1 и 2 нижняя шпилька совместно с муфтой и анкерной плитой устанавливается до бетонирования фундамента. Верхняя шпилька ввертывается в муфту и прихватывается сваркой после установки оборудования (пример 6), которое монтируется методом поворота или надвижки.

5. При установке съемных болтов исполнений 1-3 анкерная арматура устанавливается до бетонирования фундаментов, а шпильки - после устройства фундамента (примеры 7-9).

6. Болты прямые и с коническим концом исполнения 1-3 устанавливаются в просверленные скважины готовых фундаментов.

Болты прямые закрепляются с помощью эпоксидного или силоксанового клеев (пример 10) или виброзачеканкой цементно-песчаной смесью (пример 11).

Болты с коническим концом закрепляются с помощью разжимной цанги (пример 12) или цементным раствором при вибропогружении в него шпильки болта (пример 13).

7. Глубина заделки болтов в бетон (размер ГОСТ 24379.1-80 (1991)), состав и марка бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначаются в соответствии с действующими нормативными документами, утвержденными в установленном порядке.

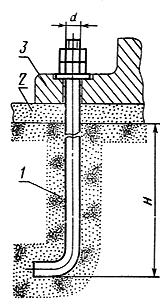

Пример 1

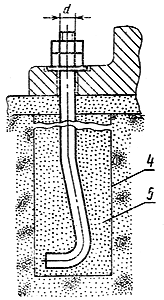

Пример 2

Пример 3

Пример 4

Пример 5

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

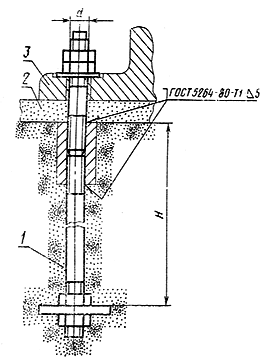

Пример 6

Пример 7

Пример 8

Пример 9

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

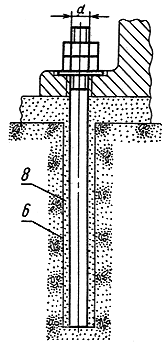

Пример 10

Пример 11

Пример 12

Пример 13

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

ГОСТ 24379.1-80 (1991)

1 - фундамент; 2 - подливка; 3 - оборудование или строительная конструкция;

4 - колодец; 5 - бетон на мелком заполнителе; 6 - скважина;

 7 - клеевой состав; 8 - цементно-песчаная смесь; 9 - цементный раствор.


СОДЕРЖАНИЕ

1. Конструкция и основные размеры

Типы и конструкция фундаментных болтов

Тип 1 Болты фундаментные изогнутые

Тип 2 Болты фундаментные с анкерной плитой

Тип 3 Болты фундаментные составные

Тип 4 Болты фундаментные съемные

Тип 5 Болт фундаментный прямой

Тип 6 Болты фундаментные с коническим концом

2. Конструкция и размеры шпилек

Шпильки (поз. 1-10 по черт. 1)

3. Конструкция и размеры анкерных плит

Плита анкерная (поз. 11 по черт. 1)

Плита анкерная (поз. 12 по черт. 1)

4. Конструкция и размеры муфты

Муфта (поз. 13 по черт. 1)

5. Конструкция и размеры анкерной арматуры

Арматура анкерная (поз. 14 по черт. 1)

Труба (поз. 1 по черт. 6)

Плита анкерная составная (поз. 2 по черт. 6)

Плита анкерная литая (поз. 3 по черт. 6)

Плита анкерная сварная (поз. 4 по черт. 6)

Ребро (поз. 1 по черт. 10)

Втулка (поз. 2 по черт. 10)

Заглушка (поз. 5 по черт. 6)

6. Конструкция и размеры разжимной цанги

Цанга разжимная (поз. 15 по черт. 1)

7. Конструкция и размеры конической втулки

Втулка коническая (поз. 16 по черт. 1)

8. Конструкция и размеры шайбы

Шайба (поз. 17 по черт. 1)

Приложение 1 (справочное)

Приложение 2 (справочное)

Приложение 3 (справочное). Теоретическая масса анкерной арматуры

Приложение 4 (рекомендуемое). Примеры установки болтов в фундамент

Примеры 1-13



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
