ГОСТ 21.608-84

ГОСУДАРСТВЕННЫЙ    СТАНДАРТ СОЮЗА   ССР

Система проектной документации для строительства

ВНУТРЕННЕЕ ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ

Рабочие чертежи

ГОСТ 21.608-84

System of building design documents. Interor electric lighting. Working drawings.

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва

ОКП 0021

Постановлением Государственного комитета СССР по делам строительства от 14 марта 1984 г. № 23 срок введения уста­новлен

с 01.01.85

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей внутрен­него электрического освещения помещений зданий и сооружений всех отраслей промышленности и народного хозяйства.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочие чертежи внутреннего электрического  освещения помещений зданий и сооружений выполняют в соответствии с требованиями настоящего  стандарта и других стандартов системы проектной документации для строительства, а также   норм проекти­рования  электротехнических установок.

1.2. В состав рабочих чертежей внутреннего электрического осве­ще­ния помещений зданий и со­оружений включают:

чертежи, предназначенные для производства электромонтажных работ (основной комплект ра­бочих чертежей марки ЭО);

чертежи конструкций и деталей, предназначенных   для установки электрического оборудова­ния (при отсутствии типовых).

1.3. Основной комплект рабочих чертежей марки ЭО допускается объединять с основным комплектом рабочих чертежей силового электрического оборудования или с другими основными комплектами электротехнических рабочих чертежей. Объединенному основному комплекту рабочих чертежей присваивается одна марка.

2. ОСНОВНОЙ КОМПЛЕКТ РАБОЧИХ ЧЕРТЕЖЕЙ МАРКИ ЭО

2.1. В состав основного комплекта рабочих чертежей марки ЭО включают:

общие данные по рабочим чертежам;

планы расположения электрического оборудования  и прокладки электрических сетей (далее именуемые планами расположения);

принципиальные схемы питающей сети;

принципиальные схемы дистанционного управления   освещением;

схемы подключения комплектных распределительных   устройств на напряжение до 1000 В;

кабельный журнал для питающей сети (при необходимости);

чертежи установки электрического оборудования   (при отсутствии типовых).

2.2. Рабочие чертежи внутреннего электрического  освещения допускается оформлять отдель­ными   документами с присвоением им базовой марки основного комплекта и добавлением через точку порядкового номера документа, обозначаемого   арабскими цифрами, например, общие дан­ные по рабочим чертежам (ЭО1.1), принципиальная схема питающей сети (ЭО1.2).

2.3. Общие данные по рабочим   чертежам выполняют по ГОСТ 21.102-79 с учетом сле­дующих дополнительных требований:

 ведомость спецификаций не составляют;

в общих указаниях в дополнение к сведениям, предусмотренным в ГОСТ 21.102-79, указывают итоговые данные: полезную площадь освещаемых помещений, установленную мощность освещения, количество светильников.   Для жилых  домов итоговые данные не приводят.

2.4. Планы расположения

2.4.1. Планы расположения выполняют по ГОСТ 2.702-75 (без перечня элементов) с учетом требований настоящего стандарта.

2.4.2. В качестве подосновы для планов расположения, как правило, следует принимать планы помещений, выполненные в основных комплектах рабочих чертежей других марок. Масштаб этих планов должен обеспечивать четкое графическое изображение электрических сетей и электрического оборудования.

2.4.3. На планах   расположения наносят и указывают:

строительные конструкции и технологическое оборудование в виде упрощенных контурных очер­таний сплошными тонкими линиями;

наименования помещений (при необходимости), кроме помещений жилых домов. Допускается наименования помещений приводить в экспликации   помещений по форме 1 в соответствии с нуме­рацией и наименованием, указанным в основных комплектах рабочих чертежей марок АР и АС;

Форма 1

Экспликация помещений

ГОСТ 21.608-84

классы взрывоопасных и пожароопасных зон, категорию и группу

взрывоопасных смесей для взрывоопасных зон по Правилам  устройства электроустановок *;

нормируемую освещенность от общего освещения   (за исключе­нием жилых помещений)*;

светильники (в жилых домах - места их установки) их количество (при необходимости) типы *;

количество и мощность ламп в светильниках *;

высоту установки светильников (кроме потолочных)*;

привязочные размеры для светильников или рядов светильников к элементам строительных конструкций или координационным осям здания (сооружения). Привязочные размеры допускается не проставлять, если места установки светильников ясны без указания привязочных размеров или если привязочные размеры   приведены на чертежах интерьеров. В этом случае должна быть дана ссыл­ка на соответствующие чертежи;

комплектные распределительные устройства на напряжение до 1000 В, относящиеся к питающей сети (распределительные щиты, щиты станций управления, распределительные   пункты, ящики и шкафы управления, вводно-распределительные устройства) и их обозначения;

групповые щитки и их обозначения;

понижающие трансформаторы;

выключатели, штепсельные розетки (в жилых домах - включая розетки для электроплит и дру­гих бытовых электроприемников);

линии питающей, групповой сети и сети управления   освещением (в жилых домах—включая линии для электроплит и других бытовых электроприемников), их обозначения, сечение и, при необ­ходимости, марку и способ прокладки *;

другое электрическое оборудование, относящееся к внутреннему освещению.

* Порядок записи условных обозначений указанных данных приведен в рекомендуемом приложении 1.

2.4.4. При большом числе линий питающей сети, групповой сети и сети управления освещением указанные сети и относящееся к ним электрическое оборудование допускается изображать на отдель­ных листах и в разных масштабах.

2.4.5. Электрическое оборудование и проводки на планах расположения указывают условными графическими изображениями по ГОСТ 2.754-72 и дополнительными условными графическими изо­бражениями, приведенными в обязательном приложении 2.

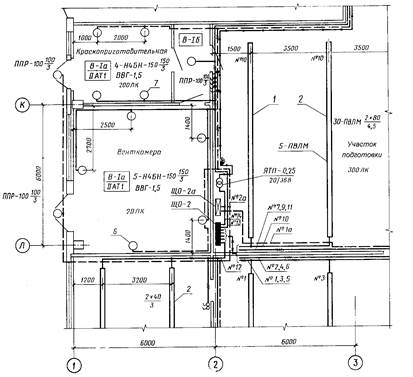

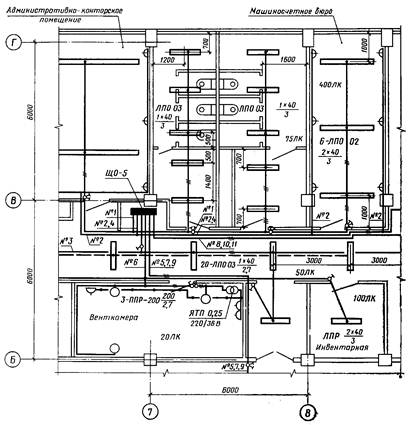

Пример оформления плана расположения для производственного здания приведен на черт. 1, для общественного здания - на черт. 2.

ГОСТ 21.608-84

Черт. 1

ГОСТ 21.608-84

Черт. 2

 2.4.6. На листах, где помещены планы расположения,   приводят ведомость узлов   установки электрического оборудования по форме 2.

 В графах ведомости указывают:

в графе “Поз.” - позицию узла по плану расположения;

в графе “Обозначение” - обозначение документа  на узел установки электрического оборудо­вания;

в графе “Наименование” - наименование узла установки с указа­нием типа электрического оборудования;

в графе “Кол.” - количество узлов установки по плану расположения;

в графе “Примечание” - дополнительные сведения.

Пример заполнения ведомости узлов установки   электрического оборудования на плане распо­ложения приведен в справочном приложении 3.

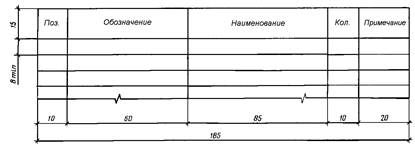

Форма 2

Ведомость узлов установки электрического оборудования на плане расположения

ГОСТ 21.608-84

2.4.7. На листах планов расположения приводят данные о групповых щитках по форме За и 36, а также комплектных конденсаторных установках (при необходимости) по форме 4.

Для жилых домов таблицы групповых щитков не составляют.

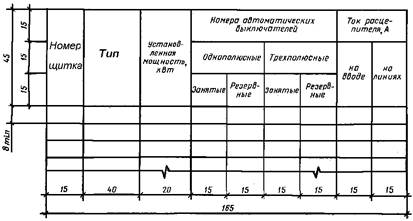

Форма 3а

Данные о групповых щитках с автоматическими выключателями

ГОСТ 21.608-84

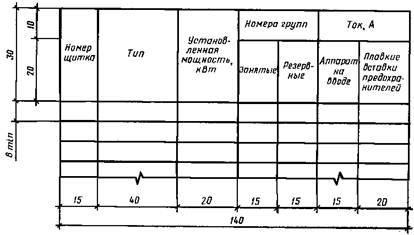

Форма 3б

Данные о групповых щитках с предохранителями

ГОСТ 21.608-84

Форма 4

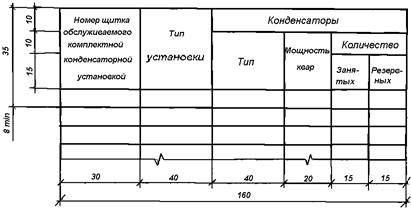

Данные  о комплектных конденсаторных установках

ГОСТ 21.608-84

2.4.8. При наличии в здании одинаковых по размеру помещений (участков помещений) с оди­наковыми техническими решениями освещения электрическое оборудование, электрические сети и другие элементы на планах расположения допускается изображать не для всех, а для части поме­щений. Допускается также приводить фрагменты планов расположения для отдельных типовых по­мещений.

2.5. Принципиальные схемы питающей сети

2.5.1. Принципиальные схемы питающей сети выполняют в однолинейном изображении в соот­ветствии с требованиями стандартов ЕСКД на правила выполнения электротехнических схем и в соответствии с требованиями настоящего стандарта.

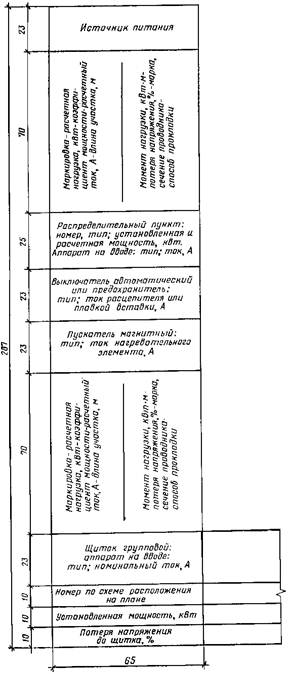

Боковик принципиальной схемы питающей сети выполняют по форме 5.

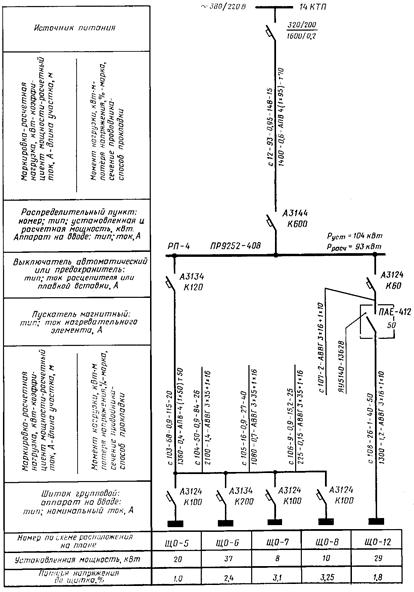

Пример оформления принципиальной схемы питающей сети приведен в справочном приложе­нии 4.

2.5.2. Принципиальные схемы питающей сети допускается выполнять с учетом расположения электрического оборудования по частям и этажам здания.

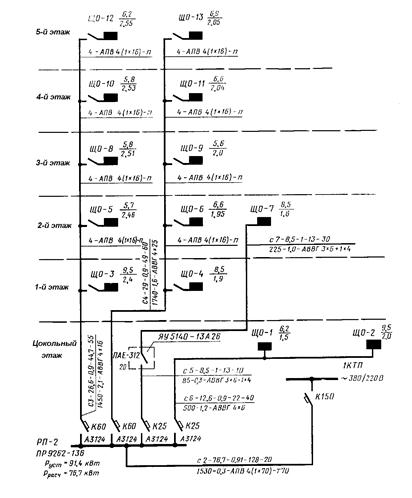

Пример оформления принципиальной схемы питающей сети многоэтажного здания приведен в справочном приложении 5. Поясняющие надписи на схеме приводят в соответствии с рекомендуемым приложением 6.

2.5.3. Принципиальные схемы питающей сети жилых домов допускается разбивать на отдельные схемы, например, схему вводно-распределительного устройства, схему линий питающей сети. При этом на схеме линий питающей сети допускается изображать  щитки и другие аппараты не для всех эта­жей, а только для одного типового этажа, а также не изображать коммутационные аппараты на этаж­ных и квартирных щитках, а расчетные данные указывать в табличной форме.

2.5.4. Допускается на выполнять принципиальные схемы питающей сети при количестве груп­повых щитков не более четырех и при условии, что все сведения о питающей сети по п. 2.5.1 (фор­ма 5), приведены на плане расположения.

2.6. Принципиальные схемы дистанционного управления освеще­нием и схемы подключения ком­плектных распределительных устройств на напряжение до 1000 В выполняют с учетом требований стандартов ЕСКД на правила выполнения электротехнических схем.

Указанные схемы допускается   включать в состав рабочих чертежей основных комплектов дру­гих электротехнических марок.

2.7. Кабельный журнал для питающей сети

2.7.1.Кабельный журнал для питающей сети выполняют по форме 6.

2.7.2. Кабельный журнал для питающей сети допускается не выпол­нять, если все данные, содер­жащиеся в кабельном   журнале, указаны на принципиальной схеме питающей сети.

2.8. Чертежи установки электрического оборудования  должны содержать   общие   виды конструкций крепления оборудования, необ­хо­димые  узлы и спецификацию по ГОСТ 21.104-79.

Форма 5

ГОСТ 21.608-84

Форма 6

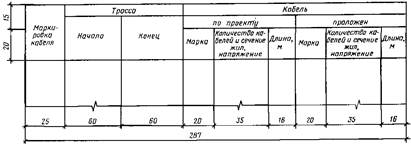

Кабельный журнал для питающей сети

ГОСТ 21.608-84

ПРИЛОЖЕНИЕ 1

Рекомендуемое

Порядок записи условных обозначений на планах расположения электрического оборудования внутреннего освещения

Наименование

Обозначение

1. Нормируемая освещенность от общего освещения

300 л к*

2. Обозначение классов взрыво- и пожароопасных зон по Правилам устрой­ства электроустановок (ПУЭ):

а) класс взрывоопасной зоны

категория и группа взрывоопасной смеси

ГОСТ 21.608-84*

б) класс взрывоопасной зоны

ГОСТ 21.608-84*

в) класс пожароопасной зоны

ГОСТ 21.608-84*

3. Сведения о светильниках:

а) количество - тип ГОСТ 21.608-84

ГОСТ 21.608-84

б) количество - тип светильников в линии

ГОСТ 21.608-84

Примечание. Допускается не указывать: количество светильников при небольшом их числе в помещении; количество ламп для одноламповых светильников; высоту установки для потолочных светильников

4. Соответствие выключателей с управляемыми ими светильниками

ГОСТ 21.608-84

5. Номер и цифры у светильников и штепсельных розеток, указывающие но­мера групп, к которым присоединяются светильники, линии светильников или штепсельные розетки

ГОСТ 21.608-84

6. Количество проводов в линии (например три). Примечание. На двухпроводных линиях черточки не показываются

ГОСТ 21.608-84

7. Разделительное уплотнение на трубах во взры­воопасных зонах

ГОСТ 21.608-84

8. Трос и концевое крепление троса

ГОСТ 21.608-84

9. Обозначение способов прокладки, марок провод­ников и сечений групповой сети в помещении:

а - марка проводников;

б - сечение, мм2;

в - способ прокладки.

а - б - в

10. Надписи на линиях питающей сети:

а - номер линии;

б - марка, количество и сечение проводников;

в - способ прокладки.

а - б - в

11. Надписи на линиях групповой сети:

а - номера групп;

б - марка, количество и сечение проводников;

в - способ прокладки.

а - б - в

Примечание к п.п. 9—11. На отдельных участках линий допускается указывать не все, а только необходимые данные.

* Приведен пример обозначения.

ПРИЛОЖЕНИЕ 2

Обязательное

Условные графические изображения на планах расположения электрического оборудования внутреннего освещения в дополнение к ГОСТ 2.754 - 72

Таблица 1

Название


1. Светильники:

а) светильники с люминесцентными лампами, уста­новленные в линию;

ГОСТ 21.608-84

б) щелевой светильник-световод.

ГОСТ 21.608-84

Примечание. Залитый торец обозначает вводное устройство с источ­ником света;

в) люстра

ГОСТ 21.608-84

2. Патроны:

а) стенной

ГОСТ 21.608-84

б) подвесной

ГОСТ 21.608-84

в) потолочный

ГОСТ 21.608-84

3. Звонок

ГОСТ 21.608-84

4. Автоматический выключатель

ГОСТ 21.608-84

5. Шкаф, ящик управления

ГОСТ 21.608-84

6. Пускатель магнитный

ГОСТ 21.608-84

7. Кнопка управления

ГОСТ 21.608-84

8. Трансформатор понижающий малой мощности

ГОСТ 21.608-84

9. Выключатель для открытой установки со степенью защиты IР20 ¸ IР23.

а) однополюсный

ГОСТ 21.608-84

б) однополюсный сдвоенный

ГОСТ 21.608-84

в) однополюсный строенный

ГОСТ 21.608-84

г) двухполюсный

ГОСТ 21.608-84

д) трехполюсный

ГОСТ 21.608-84

10. Выключатель для скрытой установки со ступенью защиты IР20 ¸ IР23;

а) однополюсный

ГОСТ 21.608-84

б) однополюсный сдвоенный

ГОСТ 21.608-84

в) однополюсный строенный

ГОСТ 21.608-84

г) двухполюсный

ГОСТ 21.608-84

11. Выключатель для открытой установки со степенью защиты IР44¸IP55:

а) однополюсный

ГОСТ 21.608-84

а) двухполюсный

ГОСТ 21.608-84

в) трехполюсный

ГОСТ 21.608-84

12. Переключатель на два направления со степенью защиты IР20¸IР23:

а) однополюсный

ГОСТ 21.608-84

а) двухполюсный

ГОСТ 21.608-84

в) трехполюсный

ГОСТ 21.608-84

13. Переключатель на два направления со степенью защиты IР44¸IР55:

а) однополюсный

ГОСТ 21.608-84

а) двухполюсный

ГОСТ 21.608-84

в) трехполюсный

ГОСТ 21.608-84

14. Розетка штепсельная для открытой установки со степенью защиты IР20¸IР23:

а) двухполюсная

ГОСТ 21.608-84

б) двухполюсная сдвоенная

ГОСТ 21.608-84

в) двухполюсная с защитным контактом

ГОСТ 21.608-84

г) трехполюсная с защитным контактом

ГОСТ 21.608-84

15. Розетка штепсельная для скрытой установки со степенью защиты IР20¸IР29:

а) двухполюсная

ГОСТ 21.608-84

б) двухполюсная сдвоенная

ГОСТ 21.608-84

в) двухполюсная с защитным контактом

ГОСТ 21.608-84

г) трехполюсная с защитным контактом

ГОСТ 21.608-84

16. Розетка штепсельная со степенью защиты IР44¸IР55:

а) двухполюсная

ГОСТ 21.608-84

б) двухполюсная с защитным контактом

ГОСТ 21.608-84

в) трехполюсная с защитным контактом

ГОСТ 21.608-84

17. Блоки с выключателями и двухполюсной штеп­сельной розеткой для от­крытой установки со степенью защиты IР20¸IР23:

а) один выключатель и штепсельная розетка

ГОСТ 21.608-84

б) два выключателя и штепсельная розетка

ГОСТ 21.608-84

в) три выключателя и штепсельная розетка

ГОСТ 21.608-84

18. Блоки с выключателями и двухполюсной штеп­сельной розеткой для крытой установки со степенью защиты IР20¸IР23:

а) один выключатель и штепсельная розетка

ГОСТ 21.608-84

б) два выключателя и штепсельная розетка

ГОСТ 21.608-84

в) три выключателя и штепсельная розетка

ГОСТ 21.608-84

Примечание к п.п. 9 - 15. Степени защиты оболочек электрооборудо­вания приняты по ГОСТ 14254-80 и ГОСТ 8223-81

Рекомендуемые размеры условных графических изображений

Таблица 2

Номер изобра­жения по

Изображение графическое

Обозна­чение размера

Размеры, мм, для масштабов чертежей

табл. 1

1:50

2:100

1:200

1

ГОСТ 21.608-84

ГОСТ 21.608-84

6

5

3,5

ГОСТ 21.608-84

а

4

2,5

2

ГОСТ 21.608-84

в

4

2,5

2

2

ГОСТ 21.608-84

а

4

3

2

ГОСТ 21.608-84

ГОСТ 21.608-84

3

2,5

2

3

ГОСТ 21.608-84

ГОСТ 21.608-84

5

3,5

2,5

4 - 7

ГОСТ 21.608-84

а

4

3

2,5

8

ГОСТ 21.608-84

ГОСТ 21.608-84

4

3

2,5

9 - 18

ГОСТ 21.608-84

ГОСТ 21.608-84

2.6

2

1,5

ГОСТ 21.608-84

ГОСТ 21.608-84

6

5

3.5

Примечание. Для чертежей в масштабе меньше 1:200 размеры условных графических изображений не регламентируются.

ПРИЛОЖЕНИЕ 3

Справочное

Пример заполнения ведомости узлов установки электрического оборудования на плане расположения

Поз.

Обозначение

Наименование

Кол.

Примечание

1

.5.407 - 4 лист 16

Установка кронштейнов со

32

светильниками с лампами

ДРЛ с шагом 3м

Светильники типа

РСП 05-1000-Г23-04

2

А625А-05-00-00

Установка светильника

6

ППД-200 на стене

ПРИЛОЖЕНИЕ 4

Справочное

Пример оформления принципиальной схемы питающей сети

ГОСТ 21.608-84

ПРИЛОЖЕНИЕ 5

Справочное

Пример оформления принципиальной схемы питающей сети многоэтажного здания

ГОСТ 21.608-84

ПРИЛОЖЕНИЕ 6

Рекомендуемое

Поясняющие надписи на принципиальной схеме питающей сети, выполняемой с учетом расположения электрического оборудования по частям и этажам здания

1. У комплектных распределительных устройств на напряжение до 1000 В:

Руст - установленная мощность, кВт;

Ррасч - расчетная нагрузка, кВт.

2. У групповых щитков:

ГОСТ 21.608-84,

где А - номер по плану расположения;

D - потеря напряжения до щитка, %.

3. На линиях питающей сети с расчетными данными (указывают конкретные величины);

ГОСТ 21.608-84,

где  a - маркировка линии;

Iрасч - расчетный ток, А;

l - длина участка питающей сети, м;

q - марка проводника, сечение, мм2;

s - способ прокладки.

4. На линиях питающей сети без расчетных данных:

l - q -s



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
