Рекомендуемые структуры кровельного кожуха наклонной кровли -применение подкровельных пленок ЮТАФОЛ |
|
|
Кровельное покрытие
1. Обрешетка или деревянный настил
2. Контррейки 50х30 мм
3. Подкровельная гидроизоляционная пленка ЮТАФОЛ Д или ЮТАКОН
4. Стропила
|
|
|

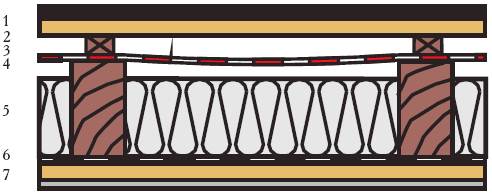

Кровельное покрытие
1. Обрешетка или деревянный настил
2. Контррейки 50х30 мм
3. Подкровельная гидроизоляционная пленка ЮТАФОЛ Д или ЮТАКОН
4. Вентиляционный воздушный зазор
5. Теплоизоляция
6. Паробарьер ЮТАФОЛ Н(АЛ)
+ соединительная лента Ютафол СП 1
7. Гипсокартон + профиль
|
|
|

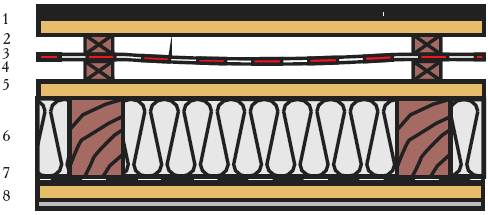

Кровельное покрытие
1. Обрешетка или деревянный настил
2. Контррейки 50х30 мм
3. Подкровельная гидроизоляционная пленка ЮТАФОЛ Д или ЮТАКОН
4. Контррейки 50х30 мм
5. Деревянный настил
6. Теплоизоляция
7. Паробарьер ЮТАФОЛ Н(АЛ)
+ соединительная лента Ютафол СП 1
8. Гипсокартон + профиль
|
(Применяется в случае реконструкции)
|
|

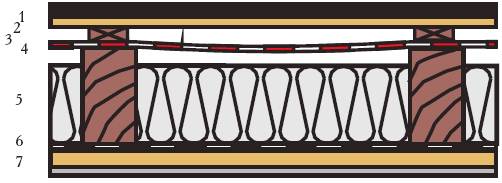

Кровельное покрытие
на дерев.настиле
1. Деревянный настил
2. Контррейки толщины мин. 30 мм
3. Подкровельная гидроизоляционная пленка ЮТАФОЛ Д или ЮТАКОН
4. Вентиляционный воздушный зазор
5.Теплоизоляция
6. Паробарьер ЮТАФОЛ Н(АЛ)
+ соединительная лента Ютафол СП 1
7. Гипсокартон + профиль
|
|
Подкровельные диффузионные пленки “ЮТАФОЛ Д” предназначены для вентилируемой черепичной кровли и пленки “ЮТАФОЛ ДТБ 150” для вентилируемой черепичной кровли с деревянным настилом.
Подкровельная антиконденсатная пленка “ЮТАКОН” предназначена для вентилируемой кровли с металлочерепицей (в том числе мягких черепиц).
Супердиффузионную мембрану “ЮТАВЕК” применяют в тех случаях, когда она соприкасается с теплоизоляцией (типы 95, 115, 135, 150) или деревянным настилом (типы 135, 150), или когда применяется материал в качестве ветрозащиты (типы 85, 95, 115, 135, 150).
|
