ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88

УДК 691.002:006.354                                                                                                        Группа Ж01

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система проектной документации для строительства

ПРОВОДНЫЕ СРЕДСТВА СВЯЗИ

Обозначения условные графические на схемах и планах

System of design documents for construction.

Wire communication facilities.

Graphical symbols in diagrams and lay-outs

ОКСТУ 0021

Дата введения 1989-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством связи СССР

РАЗРАБОТЧИКИ

Л.Г.Шифманович  (руководитель темы), В.П.Абрыков, Э.Н.Дурбанова, Г.П.Юрасова, О.А.Хитринский, В.С.Аникеев, В.А.Есакова, Г.Ф.Знаменская, В.В.Семенов, В.А.Кононова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 27.05.88 № 94

Изменение № 1 принято Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве 11.12.96

За принятие проголосовали:

Наименование государства

Наименование органа государственного управления строительством

Республика Армения

Министерство градостроительства Республики Армения

Грузия

Министерство урбанизации и строительства Грузии

Республика Казахстан

Минстрой Республики Казахстан

Киргизская Республика

Министерство архитектуры и строительства Киргизской Республики

Российская Федерация

Минстрой России

Республика Таджикистан

Госстрой Республики Таджикистан

Республика Узбекистан

Госкомархитектстрой Республики Узбекистан

Украина

Госкомградостроительства Украины

3. ВЗАМЕН ГОСТ 2.753-79

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.739-68

11

ГОСТ 24.303-80

12

СТ СЭВ 160-75

14

5. ПЕРЕИЗДАНИЕ (январь 1998 г.) с Изменением N 1, утвержденным в июле 1996 г. (ИУС 4-97)

Настоящий стандарт устанавливает обозначения условные графические проводных средств, а также сетей проводного вещания на схемах и планах сооружений и устройств.

1. Обозначения условные графические, установленные настоящим стандартом для вторичных сетей (например: телефонной, телеграфной, передачи данных), допускается использовать и при проектировании сооружений средств радиосвязи.

2. Совместное применение на схемах и планах основных и упрощенных обозначений не допускается.

3. Размеры условных обозначений не регламентируются и выбираются в зависимости от насыщенности схем и масштабов планов с учетом обеспечения четкости изображений.

4. Около обозначений, для которых в таблицах отсутствуют дополнительные требования, на схемах и планах, при необходимости, могут указываться тип станции, аппаратуры и устройства, их емкость, порядковая нумерация и др. параметры.

5. Для оконечных станций систем передачи условные обозначения даны на отдельные виды (элементы) аппаратуры, входящие в комплекс оконечных станций.

Конкретные примеры применения условных обозначений элементов оконечных и транзитных станций различных систем передачи на схемах организации связи приведены в приложении 1.

Примеры применения условных обозначений оконечных и промежуточных пунктов линии передачи (ЛП) с аппаратурой систем передачи синхронной цифровой иерархии (СП СЦИ) на схемах организации связи приведены в приложении 1а.

(Измененная редакция, Изм. № 1).

6. Алфавитный указатель условных обозначений, устанавливаемых стандартом, приведен в приложении 2.

7. Обозначения условные узлов и станций первичной сети, пунктов линии передачи и объединенных узлов и станций приведены в табл. 1.

Таблица 1

Наименование

Обозначение сооружений и устройств

действующих

проектируемых

1. Сетевые узлы и объединенные узлы (для схем развития и узлообразования)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Для указания разновидности узлов около обозначений приводят их аббревиатуру:

1.1. Сетевые узлы: ТСУ-1 (2, 3) - территориальный сетевой узел; СУП-1 (2,3) - сетевой узел переключения; СУВ-1 (2,3) - сетевой узел выделения.

Цифры после аббревиатуры узла обозначают принадлежность к первичным сетям: магистральной (1); внутризоновой (2); местной (3).

При необходимости, сокращенное наименование подразделения системы оперативно-технического управления первичной сети вписывают в треугольник.

1.2. Объединенные узлы: ТАУК - территориальный автоматизированный узел коммутации и управления; АУК - автоматизированный узел коммутации.

Примеры:

- территориальный сетевой узел магистральной первичной сети с оконечным пунктом управления (ОПУ)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- сетевой узел переключения внутризоновой первичной сети с информационным пунктом (ИП)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- территориальный автоматизированный узел коммутации и управления

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2. Сетевая станция

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3. Оконечная междугородная станция (ОМС), объединенная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4. Пункты на первичной сети (для схем организации связи)

4.1. Оконечный пункт (ОП)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4.2. Транзитный пункт (ТрП)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4.3. Питающий усилительный (регенерационный) пункт.

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Для указания разновидности пунктов около обозначений приводят их аббревиатуру: ОУП (ОРП) - обслуживаемый; ПОУП (ПОРП) - полуобслуживаемый; ПНУП (ПНРП) - необслуживаемый

4.4. Необслуживаемый усилительный (регенерационный) пункт кабельных линий передачи или вспомогательный усилительный пункт воздушных линий передачи, питаемый дистанционно.

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

При необходимости около обозначений приводят:

4.4.1. аббревиатуру пункта: НУП - необслуживаемый усилительный пункт; НРП - необслуживаемый регенерационный пункт; ВУП - вспомогательный усилительный пункт

4.4.2. номер пункта в виде дроби, где в числителе указан порядковый номер пункта в пределах участка, в знаменателе - номер участка.

Пример: НУП номер 2/3

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4.5. Необслуживаемый регенерационный пункт с автономным питанием.

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Около обозначения указывают те же данные, что и в п. 4.4.2, и дополнительно тип автономного источника питания.

Пример: НРП номер 1/5 с автономным источником питания типа РИТЭГ.

ГОСТ 21.406-88 (1998)

РИТЭГ

ГОСТ 21.406-88 (1998)

РИТЭГ

5. Передвижная усилительная станция (ПУС) линии передачи

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

8. Обозначения условные оконечных станций систем передачи и аппаратуры оконечных станций систем передачи приведены в табл. 2.

Таблица 2

Наименование

Обозначение сооружений и устройств



действующих

проектируемых

1. Оконечная станция системы передачи (СП) и аппаратура оконечного пункта линейного тракта (ОПЛТ).

Общее обозначение (для схем развития) основное и упрощенное:

1.1. для однополосной СП магистральной первичной сети (СМП) и внутризоновых первичных сетей (ВЗПС) или двухкабельной СП местных первичных сетей

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.2. для двухполосной СП СМП и ВЗПС или однокабельной СП местных первичных сетей.

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Примечание. Около обозначения указывают тип и, при необходимости, количество образуемых каналов системы передачи, номера групп и их использование (по потребителям)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2. Аппаратура преобразования и временного группообразования

Основные и упрощенные обозначения

2.1. Для СП с частотным разделением каналов

2.1.1. Канального преобразования 0,3-3,4/60 - 108 кГц

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.1.2. Первичных групп  60-108/312 - 552 кГц

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.1.3. Вторичных групп 312-552/812 - 2044 кГц

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.1.4. Третичных групп 812-2044/8516 - 12388 кГц

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.2. Для СП с временным разделением каналов

2.1. Цифрового каналообразования 64/2048 кбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.2.2. Аналого-цифрового каналообразования 0,3-3,4/2048 кбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.2.3. Аналого-цифрового преобразования вторичных групп 312-552/8448 кбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.2.4. Аналого-цифрового преобразования третичных групп 812-2044/3 х 8448 кбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.2.5. Вторичного временного группообразования 2048/8448 кбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.2.6. Третичного временного группообразования  8448/34368 кбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.2.7. Четвертичного временного группообразования 34368/139264 кбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3. Аппаратура сопряжения

Основное и упрощенное обозначения

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4. Аппаратура транзита групповых трактов:

- первичных

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- вторичных

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- третичных

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)



- четверичных

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

5. Аппаратура объединения цифровых потоков в СП ИКМ 480 х 2 и ИКМ 1920 х 2. Основное и упрощенное обозначения

Около обозначения указывают тип СП

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

9. Обозначения условные аппаратуры оконечных и промежуточных (усилительных и регенерационных) станций линейного тракта систем передачи приведены в табл. 3.

Таблица 3

Наименование

Обозначение сооружений и устройств

действующих

проектируемых

1. Аппаратура оконечного пункта линейного тракта - ОПЛТ (для многоканальных систем передачи)



Основное и упрощенное обозначения

1.1. Для однополосной СП

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.2. Для двухполосной СП

Внутри или около обозначений указывают тип системы

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2. Промежуточная усилительная станция



Общее обозначение

Для двухполосных СП:

- с раздельными усилителями направления передачи

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- с общим усилителем для обоих направлений передачи

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Для однополосных СП

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

При необходимости указывают тип системы передачи.



При наличии в аппаратуре промежуточных станций разного числа КЧ в обозначение вписывают их количество

Пример: Обслуживаемая усилительная станция К-60П с 3-частотной АРУ

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)Для аппаратуры НУП в обозначение вписывают их разновидности: с грунтовой АРУ (       ); с АРУ по КЧ (кч); с коррекцией (к); с регулировкой (р)

Примеры:

- необслуживаемая усилительная станция с грунтовой АРУ

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- необслуживаемая усилительная станция с коррекцией

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- необслуживаемая усилительная станция с выключенной грунтовой АРУ

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3. Промежуточная регенерационная станция

3.1. Для городских первичных сетей

3.1.1. При однокабельном одноконтейнерном режиме работы с РЛ двустороннего действия

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3.1.2. При двухкабельном одноконтейнерном режиме работы с РЛ двустороннего действия

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3.1.3. При двухкабельном двухконтейнерном режиме работы

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3.2. Для магистральной и внутризоновых первичных сетей при двухкабельном и однокабельном режимах работы

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

При необходимости указывают тип аппаратуры, количество систем и номер НРП



4. Выделение и введение в ОУП групповых трактов

ГОСТ 21.406-88 (1998)

5. Ответвление в ОУП групповых трактов с потерей спектра

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

10 Обозначения условные каналов передачи первичных сетей, аппаратуры вещания и вспомогательных устройств первичной сети приведены в табл. 4.

Таблица 4

Наименование

Обозначение сооружений и устройств



действующих

проектируемых

1. Канал тональной частоты (ТЧ)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

При необходимости указания назначения канала используют следующие обозначения:

- канал при ручном способе установления соединения во вторичных сетях

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- канал при автоматическом и полуавтоматическом способах установления соединения во вторичных сетях

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- канал, передаваемый арендатору (АС)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- канал служебной связи

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Каналы, передаваемые во вторичную сеть для передачи различного вида сообщений, обозначают: ТТ - тональный телеграф; ПД - передача данных; Ф - факсимильная передача; 3В - передача программ звукового вещания

2. Канал ТЧ или групповой тракт резервный (свободный)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3. Фантомная цепь двухпроводная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4. Физическая цепь

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

5. Усилитель ТЧ:

- двухпроводный односторонний

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- двухпроводный двусторонний

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- четырехпроводный двусторонний

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

6. Аппаратура служебной связи





6.1. В необслуживаемых пунктах (НУП, НРП)

6.1.1. По двухпроводной схеме:

- с усилителем

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- без усилителя

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

6.1.2. По четырехпроводной схеме

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

6.2. В обслуживаемых пунктах

Указывают аббревиатуру обозначений разновидности служебных связей:

МСС - магистральная

ПСС - постанционная

УСС - участковая

Примеры:

УСС в оконечном пункте:

- по двухпроводной схеме

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- по четырехпроводной схеме

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

ПСС в оконечном пункте по четырехпроводной схеме

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

ПСС в промежуточном пункте по четырехпроводной схеме

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

7. Аппаратура телемеханики

Указывают аббревиатуру разновидности:

ТМУ - телемеханика участковая

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

ТММ - телемеханика магистральная и др.

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

8. Аппаратура образования канала звукового вещания

Внутри обозначения указывают тип аппаратуры:

- приемный комплект

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- передающий комплект

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

9. Аппаратура двусторонней групповой междугородной телефонной связи

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

10. Управляющий вычислительный комплекс

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

11. Обозначения условные узлов, станций, подстанций и устройств вторичной телефонной сети приведены в табл. 5.

Таблица 5

Наименование

Обозначение сооружений и устройств



действующих

проектируемых

1. Телефонный узел автоматической коммутации

Указывают типы (УАК-1, УАК-2)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2. Телефонная станция, подстанция или телефонный узел

По ГОСТ 2.739

Допускается для схем развития и схем организации связи

2.1. Общее обозначение

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Для указания разновидностей станций, подстанций и узлов около обозначения приводят сокращенное наименование или наименование и тип оборудования

2.2. Упрощенное обозначение для кабельных схем. Указывают номер станции.

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Примеры:

АМТС - междугородная телефонная станция автоматическая

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

ЦС - центральная телефонная станция (сельская), тип оборудования ИАТСКЭ 1

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

ПСК-1000 - подстанция координатной системы емкостью 1000 номеров

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3. Ступень искания для функциональных схем станций и узлов типа:

АТС ДШ

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

АТСК

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

АТСКЭ:





- коммутационное поле без концентрации

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- коммутационное поле с концентрацией

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

АТСЭ:





- коммутационное поле без концентрации

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- коммутационное поле с концентрацией

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4. Телефонные аппараты, таксофоны и коммутаторы

По  ГОСТ 2.739-68

На планах зданий и сооружений допускается упрощенное обозначение

4.1. Телефонные аппараты:



- местной телефонной сети

ГОСТ 21.406-88 (1998)

- учрежденческо-производственной телефонной станции

ГОСТ 21.406-88 (1998)

- производственной связи

ГОСТ 21.406-88 (1998)

Внутри условного знака указывают порядковый номер коммутатора, к которому подключается аппарат.

4.2. Коммутатор производственной связи

ГОСТ 21.406-88 (1998)

Внутри условного знака указывают порядковый номер коммутатора

5. Розетка телефонная

ГОСТ 21.406-88 (1998)

6. Телефонный переговорный пункт (ПП)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

7. Комплекты реле соединительных линий, соединительные комплекты и согласующие устройства, релейные и электронные (РСЛП, ШК, ИКТН, РСЛУ, СИ, СВМ и др.)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

8. Релейное или электронное устройство управления

Указывают наименование устройства (маркер-М, пересчетчик - П, регистр - Р, УЗПИ, УКС, УРС, ЦУУ и др.)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

9. Промежуточный щит переключений - ПЩ для схем

ГОСТ 21.406-88 (1998)

Указывают назначение ПЩ

Пример: ПЩ 1 ГИ

ГОСТ 21.406-88 (1998)

Кроссировочное соединение на ПЩ, выполняемое между рамками на стороне поля и приборов

ГОСТ 21.406-88 (1998)

Кроссировочное соединение на ПЩ, выполняемое между рамками на одной из сторон

ГОСТ 21.406-88 (1998)

Допускается при сложных переключениях на ПЩ

ГОСТ 21.406-88 (1998)

12. Обозначения условные узлов, станций, устройств вторичных сетей телеграфной, факсимильной и передачи данных приведены в табл. 6.

Таблица 6

Наименование

Обозначение сооружений и устройств



действующих

проектируемых

1. Телеграфный узел коммутации 1-го класса, объединяющий оборудование транзитной станции коммутации каналов (СКТ) и автоматического узла коммутации сообщений (АУКС)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Общее обозначение

Обозначения для конкретных станций и АУКС:

- на координатных соединителях

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- на электронных соединителях

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2. Телеграфный узел коммутации 2-го класса, содержащий оконечную станцию коммутации каналов (СКО) и автоматический узел коммутации сообщений (АУКС). Общее обозначение

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.1. Конкретные станции коммутации каналов

2.1.1. На координатных соединителях:

- объединенная оконечная автоматическая телеграфная станция (подстанция)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- автоматическая станция абонентского телеграфа

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- автоматическая телеграфная станция прямых соединений

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.1.2. На шаговых соединителях:

- автоматическая станция абонентского телеграфа

ГОСТ 21.406-88 (1998)

- автоматическая телеграфная станция прямых соединений

ГОСТ 21.406-88 (1998)

2.1.3. Станции и подстанции электронного типа

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2.2. Телеграфные узлы коммутации сообщений (АУКС)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3. Телеграфный узел коммутации 3-го класса, содержащий подстанцию коммутации каналов (ПСК) и концентратор КС

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Общее обозначение

4. Аппаратура образования дискретных каналов магистральных и внутризоновых связей. Указывают: внутри обозначения - тип аппаратуры, число каналов и их использование, в кружке - число каналов ТЧ.

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Пример: Тип аппаратуры ТТ-144, число каналов ТЧ-4

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

5.  Аппаратура образования дискретных каналов местных телеграфных связей

5.1. Станция, устанавливаемая на телеграфе

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

5.2. Станция, устанавливаемая на АТС

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

5.3. Регенератор

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

6. Переходные устройства

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

7. Стойка коммутационных устройств

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

8. Контрольно-измерительный пульт и др. пульты. Указывают тип пульта

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

9. Коммутатор низовой связи станции прямых соединений

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

10. Схемный коммутатор станции прямых соединений

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

11. Телеграфный коммутатор особой корреспонденции

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

12. Концентратор телеграфной связи

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

13. Контрольно-измерительная аппаратура

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

14. Аппаратно-программный комплекс Телеграф

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

15. Оконечный пункт телеграфной сети общего пользования

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

16. Абонентский пункт сети АТ

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

17. Телеграфный аппарат

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

18. Факсимильный аппарат

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

19. Вызывной прибор:

- с дисковым набором номера

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- с тастатурным набором номера

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

20. Телеграфный аппарат с магнитной приставкой

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

21. Аппаратура передачи данных

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

22. Абонентский пункт (АП) сети ПД:

22.1. не оснащенный ЭВМ

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

22.2. оснащенный ЭВМ

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

22.3. состоящий из нескольких устройств и работающий как передающее устройство. Указывают тип АП и сети связи

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

23. Устройство защиты от ошибок

По ГОСТ 24.303, приложение 2, поз. 13

24. Устройства сопряжения каналов ПД и ЭВМ

То же, поз. 14

25. Концентрат каналов ПД

То же, поз. 15

26. Телеграфный канал (ТГ):

- оконечной работы (АТОЛ, АС)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- транзита

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- автоматической коммутации координатной системы

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- автоматической коммутации электронной системы

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- автоматической системы коммутации сообщений

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- служебной связи

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- резервный (свободный)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

27. Оконечный пункт (ОП) передачи (ПРД) или приема (ПРМ) газетных полос по каналам связи

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

13. Обозначения условные станций и устройств сетей проводного и звукового вещания приведены в табл. 7.

Таблица 7

Наименование

Обозначение сооружений и устройств



действующих

проектируемых

1. Центральная станция (ЦСПВ)

Указывают: количество управляемых ОУС, УС (n); количество управляемых ТП, БС(m)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2. Усилительные станции и блокстанции ОУС, УС, БС

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Указывают: тип станции (М); номер станции (№); существующую мощность, кВт (а); проектируемую мощность, кВт (б)

3. Опорная усилительная станция (ОУС)

Указывают номер станции (№) и количество оконечных усилителей (заштрихованные прямоугольники - рабочие усилители, незаштрихованные - резервные)

3.1. Для ОУС с оконечными усилителями мощностью по 5 кВт

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3.2. То же, мощностью по 15 кВт

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4. Блок-станция (БС) с обозначением порядкового номера ее трансформаторной подстанции (№)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

5. Усилительная станция (УС)

Указывают количество оконечных усилителей и номер станции (№)

5.1. Для УС с оконечными усилителями мощностью по 5 кВт

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

5.2. То же, мощностью по 15 кВт

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

6. Станция ПВ централизованной сети проводного вещания

Указывают мощность в киловаттах (W)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

7. Трансформаторная подстанция (ТП)

Указывают: номер ТП (№); существующее количество радиотрансляционных точек (а); существующее количество уличных громкоговорителей в 10-ваттном исчислении (б); проектируемое количество радиотрансляционных точек (в); проектируемое количество уличных громкоговорителей в 10-ваттном исчислении (г)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

8. Трансформаторная подстанция однолучевого питания (ТПО)

Указывают номера подстанции (№)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

9. Трансформатор абонентский или фидерный

Указывают мощность трансформатора (W) и, при необходимости, количество радиотрансляционных точек (n)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

10. Коробка универсальная сети проводного вещания:

10.1. Ответвительная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

10.2. Ограничительная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

11. Радиорозетка

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

12. Громкоговоритель:

12.1. абонентский

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

12.2 рупорный

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

12.3 радиальный

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

13. Звуковая колонка

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

14. Аппаратная звукового или телевизионного вещания

Для указания разновидности аппаратных около обозначения приводят аббревиатуру их наименований. Например: РУМВА - аппаратная регионального узла магистральных связей; МВА - междугородная вещательная аппаратная; КРА - коммутационно-распределительная аппаратная.

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

15. Пункт переприема каналов звукового вещания (ЗВ) или телевизионного вещания (ТВ) (транзит НЧ для ЗВ и транзит по видеочастоте ТВ)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

16. Пункт транзита каналов звукового вещания (ЗВ) или телевизионного вещания (ТВ) (транзит по ВЧ для ЗВ и транзит по ПЧ для ТВ)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

14. Обозначения условные для направляющих сред (кабельных, воздушных) линий передачи и сетей проводного вещания приведены в табл. 8.

Таблица 8

Наименование

Обозначение сооружений и устройств



действующих

проектируемых

1. Линия кабельной связи

По СТ СЭВ 160

Допускается в схемах, насыщенных коммуникациями связи





1.1. Подземная в грунте

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.2. Подводная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.3. Подвесная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.4. В кабельной канализации, шахте, коллекторе, смотровом устройстве, туннеле, метро, по стенам зданий, в канале скрытой проводки, по металлическому желобу

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Примечание. При необходимости указывают: номер линии (№); марку кабеля, диаметр жил (m, мм); длину линии (ГОСТ 21.406-88 (1998), км)

2. Кабель демонтируемый

ГОСТ 21.406-88 (1998)

3. Кабель электродренажа  (для схем)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4. Канализация кабельная связи

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

При необходимости указывают число каналов, номер канала, в котором прокладывается проектируемый кабель, направление счета каналов, длина пролета канализации

Примеры:

1) кабельная канализация: количество каналов - 12; номер канала - 2; длина пролета канализации - 120 м; проектируемое число каналов (в кружке) - 12

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2) докладка каналов к действующей кабельной канализации (указывается в кружке)

ГОСТ 21.406-88 (1998)

5. Каналы кабельной канализации:

- канал свободный

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- канал, занятый существующим кабелем

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- канал, занятый частично

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- канал, забронированный по другому объекту

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Пример: 16-канальный блок кабельной канализации

Номера занимаемых каналов указывают цифрами (9, 1, 2)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

6. Бокс кабельный

При необходимости, около обозначения указывают число пар и номера коробок

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

7. Колодец кабельный

По СТ СЭВ 160

Допускается в схемах, насыщенных коммуникациями связи, упрощенное обозначение

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Для указания типоразмера колодца вписывают цифровое или буквенное обозначение.

Примеры:

- колодец кабельной канализации связи типоразмера ККС-4

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- колодец кабельной канализации связи специального типа

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

8. Колодец кабельной канализации переустраиваемый

ГОСТ 21.406-88 (1998)

9. Колодец кабельной канализации на геодезической подоснове

При необходимости на линии-выноске указывают номер колодца (№) и тип колодца (М).

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Допускается, при необходимости, наносить на геоподоснову кабельные колодцы в масштабе чертежа:

9.1 проходной

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

9.2 угловой

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

9.3 разветвительный

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

10. Колодец кабельной канализации на поперечном и продольном профиле

При необходимости указывают около или внутри обозначения тип колодца

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

11. Шкаф кабельный распределительный

ПО СТ СЭВ 160

Допускается на планах и схемах:

11.1. при установке на улице

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)







11.2 при установке внутри здания

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Указывают номер, емкость шкафа и, при необходимости, номер магистрали, число пар

11.3 на схеме магистральных участков телефонной сети

В обозначение вписывают:

- по горизонтали - номер шкафа

- по вертикали - номера защитных полос (ЗП)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

12. Коробка абонентская:

12.1 распределительная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

12.2 распределительная параллельная

Указывают: номер коробки (№); количество подключенных телефонных аппаратов (К)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

13. Ящик кабельный телефонный:

13.1 общее обозначение

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

13.2 параллельный

Указывают: номер кабельного ящика (№); емкость кабельного ящика (ГОСТ 21.406-88 (1998))

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

14. Провод защитный

Над обозначением указывают марку и сечение провода

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

15. Термодатчик грунтовый АРУ

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

16. Пункт контрольно-измерительный (КИП)

Указывают тип КИП

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

17. Столбик замерный

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

18. Знак створный на речных переходах

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

19. Вывод кабеля, защищаемого металлическим угольником (трубой), на стену здания

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

20. Заземление

Общее обозначение

Указывают количество электродов (ГОСТ 21.406-88 (1998))

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

20.1. Контурное

Указывают количество электродов (ГОСТ 21.406-88 (1998))

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

20.2 Протяженное

Указывают длину (ГОСТ 21.406-88 (1998), м)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

21. Муфта кабельная (для линий связи):

12.1 прямая

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

21.2 разветвительная (перчатка)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

21.3 симметрирующая

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

21.4 конденсаторная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

21.5 стыковая

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

21.6 газонепроницаемая

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

21.7 изолирующая

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

21.8 изолирующая газонепроницаемая

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

22. Устройства электрозащиты (для схем)

22.1. Электродренаж:

22.1.1 усиленный

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

22.1.2 прямой

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

22.1.3 поляризованный

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

22.2. Установка катодная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

22.3. Протектор

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

22.4. Совместная электрозащита (вентильная электроперемычка)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

23. Линия воздушная столбовая

 Указывают: номер линии (№); длину линии (l, км); материал и диаметр проволоки (m, мм); номера опор, при необходимости, (1, 2, 3)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

23.1. Упраздняемая воздушная линия связи

ГОСТ 21.406-88 (1998)

24. Профили опор воздушных линий передачи и сети проводного вещания:

24.1 для 8-штыревой траверсы

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

24.2 для 4-штырной траверсы

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

24.3 для крюкового профиля

Указывают: номер цепи или линии (№); материал и диаметр проводов (М), например, М-4, С-4; количество опор на 1 км (ГОСТ 21.406-88 (1998) ); высоту опоры (ГОСТ 21.406-88 (1998))

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

25. Линия стоечная городских телефонных сетей и сетей проводного вещания

Указывают: номер линии (№); материал и диаметр провода (ГОСТ 21.406-88 (1998) , мм); длину линии (ГОСТ 21.406-88 (1998), км);  номера опор, при необходимости, (1, 2, 3)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

26. Линия сети проводного вещания на электроопорах

Указывают: номер линии (№); материал и диаметр провода (ГОСТ 21.406-88 (1998) , мм); длину линии (ГОСТ 21.406-88 (1998), км);  номера опор, при необходимости, (1, 2, 3)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

27. Фидер магистральный на схемах сети проводного вещания

Указывают: рабочий (М); резервный (Мр); номер линии (№); длину линии (ГОСТ 21.406-88 (1998), км); материал и диаметр провода (ГОСТ 21.406-88 (1998) , мм)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

28. Стойка телефонная

Допускается около обозначения указывать тип стойки и число пар

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

29. Штыри на крыше

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

30. Опоры столбовые

Допускается указывать назначение и материал опор: контрольная (К); резервная (Р); железобетонная (Ж); деревянная (Д)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

31. Опора угловая, укрепленная подпорой с левой стороны по ходу нумерации опор

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

32. Опора угловая, укрепленная подпорой с правой стороны по ходу нумерации опор

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

33. Опора угловая, укрепленная оттяжкой

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

34. Опора угловая, укрепленная подпорой и оттяжкой

Примечание. В обозначениях по пп. 31-34 указывают нормальный вылет угла (Ам)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

35. Опора, укрепленная одной деревянной приставкой

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

36. Опора, укрепленная двумя деревянными приставками

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

37. Опора, укрепленная одной железобетонной или рельсовой приставкой

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

38. Опора, укрепленная двумя железобетонными или рельсовыми приставками

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

39. Опора, укрепленная контрольной оттяжкой

Указывают нормальный вылет угла (Ам)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

40. Сдвоенная опора

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

41. Опора для болотистых грунтов

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

42. Опора, оборудованная двойными траверсами

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

43. Опора, установленная в ряже

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

44. Опора полуанкерная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

45. Опора П-образная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

46. Опора кабельная с кабельным шкафом или ящиком

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

47. Опора мачтовая

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

48. Опора с молниеотводом

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

49. Опора с разрядником

Указывают тип разрядника (р)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

50. Катушка:

- дренажная (ДК)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

-запирающая (ЗК)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

51. Автотрансформатор согласовывающий (АТ)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

52. Катушка пупиновская на опоре

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

53. Ящик пупиновский

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

54. Переход кабельный подводный

Указывают марку, емкость и диаметр жил кабеля

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

55. Переход мачтовый

Указывают высоту мачт (ГОСТ 21.406-88 (1998), м)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

56. Вставка кабельная и ввод на воздушных линиях:

- вставка

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- ввод

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Указывают марку, емкость и диаметр жил кабеля

57. Линия передачи соединительная ГТС и СТС (межстанционной, межузловой):

2-проводная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3-проводная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4-проводная

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

15. Прочие условные обозначения, используемые на схемах и планах сооружений связи, приведены в табл. 9.

Таблица 9

Наименование

Обозначение сооружений и устройств

действующих

проектируемых

1. Эксплуатационные предприятия (сооружения) сетей связи и их подразделения

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Для указания разновидности предприятий (сооружений) около обозначения приводят их аббревиатуру

Пример: ТПОМС - территориально-производственное объединение междугородными связями и телевидения; ЭТУС - эксплуатационный технический узел связи; РУС - районный узел связи и т.п.

2. Станционное оборудование на планах расположения.

Указывают тип аппаратуры и, при необходимости, номер стойки (статива):

- стоечного или шкафного типа в рядах

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- стоечного, устанавливаемого в каркасах ряда

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- ряды в аппаратной, стативной и др. Указывают расстояние между осями рядов (ГОСТ 21.406-88 (1998)), в свету (ГОСТ 21.406-88 (1998)) и (ГОСТ 21.406-88 (1998))

ГОСТ 21.406-88 (1998)

Примечание. Оборудование обозначают:

- проектируемое

ГОСТ 21.406-88 (1998)

- действующее

ГОСТ 21.406-88 (1998)

- переносимое

ГОСТ 21.406-88 (1998)

- развитие

ГОСТ 21.406-88 (1998)

- демонтируемое

ГОСТ 21.406-88 (1998)

- свободные места на каркасе ряда, используемые при развитии

ГОСТ 21.406-88 (1998)

- фасад оборудования (указывают стрелкой)

ГОСТ 21.406-88 (1998)

3. Штифтовая рамка на схемах подключения:

- без направляющей платы для проводников (кабелейтора)

ГОСТ 21.406-88 (1998)

- с направляющей платой для проводников (кабелейтором)

ГОСТ 21.406-88 (1998)

4. Подпольный желоб

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

5. Подпольная коробка

 Указывают тип коробки (ПК); размер (Н)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

6. Отверстие для прохода кабелей

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

7. Воздушный желоб для прокладки кабелей:

- открытый

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- закрытый

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

8. Каналы скрытых проводок

Указывают: количество труб (ГОСТ 21.406-88 (1998)); диаметр трубы (ГОСТ 21.406-88 (1998), мм); протяженность (ГОСТ 21.406-88 (1998), м)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

9. Переключение каналов ТЧ, ТТ (кроссировки на ПСП, промщитах)

ГОСТ 21.406-88 (1998)

То же, сетевых и групповых трактов и широкополосных каналов

ГОСТ 21.406-88 (1998)

То же, коммутируемых каналов вторичных сетей

ГОСТ 21.406-88 (1998)

10. Дистанционное питание (ДП), направление основного ДП по схеме:

- провод-земля

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- то же, резервное

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Направление основного ДП по схеме:

- провод-провод

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- то же, резервное

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

Указывают число используемых жил

11. Граница района трансформаторной подстанции (ТП), блок-станции (БС), усилительной станции (УС), хозяйства (совхоза, колхоза)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

16. Условные обозначения оконечных и промежуточных пунктов ЛП с аппаратурой СП СЦИ состоят из графического условного обозначения и буквенно-цифрового обозначения элементов аппаратуры, а также номеров цифровых трактов.

Размер шрифта буквенно-цифрового обозначения аппаратуры и ее элементов должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже, а также номеров цифровых трактов.

Условные обозначения пунктов ЛП с аппаратурой СП СЦИ приведены в табл. 10.

Таблица 10

Наименование

Обозначение сооружений и устройств

действующих

проектируемых

1. Интерфейсы:

1) 2 Мбит/с

Е1

E1

2) 34 Мбит/с

Е3

Е3

3) 140 Мбит/с

Е4

Е4

4) STM-1

S1

S1

5) STM-4

S4

S4

6) STM-16

S16

S16

2. Оконечный пункт ЛП с аппаратурой СП СЦИ:

1) ВОСП 155 Мбит/с (STM-1):

а) с окончанием на один тракт 140 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

б) с окончанием на 63 тракта 2 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

в) с окончанием на три тракта 34 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

г) с комбинированным окончанием на 42 тракта 2 Мбит/с и один тракт 34 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2) ВОСП 622 Мбит/с (STM-4):





а) с окончанием на четыре тракта STM-1 или четыре тракта 140 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

б) с окончанием на 126 трактов 2 Мбит/с и шесть трактов 34 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

в) с комбинированным окончанием на два тракта STM-1 и 126 трактов 2 Мбит/с или шесть трактов 34 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

г) с комбинированным окончанием на два тракта 140 Мбит/с и 126 трактов 2 Мбит/с или шесть трактов 34 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3) ВОСП 2,5 Гбит/с (STM-16) с окончанием на 16 трактов STM-1 или 16 трактов 140 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4) Оконечный пункт ЛП с аппаратурой СП СЦИ (ВОСП 155 Мбит/с/622 Мбит/с/2,5 Гбит/с) с резервированием по схеме 1+1 или 1:1

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3. Промежуточный пункт ЛП с аппаратурой СП СЦИ:

1) ВОСП 155 Мбит/с:

а) с вводом/выводом одного тракта STM-1

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

б) с вводом/выводом 63 трактов 2 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

в) с вводом/выводом трех трактов 34 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

г) с вводом/выводом трактов 2 Мбит/с, 34 Мбит/с с кросскоммутацией на уровне VC-12

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

д) регенератор

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2) ВОСП 622 Мбит/с:

а) с вводом/выводом четырех трактов 140 Мбит/с или STM-1

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

б) с вводом/выводом 126 трактов 2 Мбит/с и шести трактов 34 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

в) с вводом/выводом двух трактов STM-1 или 140 Мбит/с или 126 трактов 2 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

г) с вводом/выводом двух трактов STM-1 или 140 Мбит/с и шести трактов 34 Мбит/с

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

д) с вводом/выводом трактов 2 Мбит/с, 34 Мбит/с с кросскоммутацией на уровне VC-12

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

е) с вводом/выводом трактов 140 Мбит/с, STM-1 с кросскоммутацией на уровне VC-12

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

ж) с вводом/выводом трактов STM-1  или 140 Мбит/с с кросскоммутацией на уровне VC-4

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

з) регенератор

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

3) ВОСП 155 Мбит/с/622 Мбит/(STM-1/STM-4) с вводом/выводом трактов 2 Мбит/с, 34 Мбит/с, 140 Мбит/с, STM-1

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

4) ВОСП 155 Мбит/с/622 Мбит/(STM-1/STM-4) с вводом/выводом до  252 трактов 2 Мбит/с с кросскоммутацией на уровнях TU-12, TU-2, AU-4

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

5) ВОСП 2,5 Гбит/с:

а) с вводом/выводом 16 трактов 140 Мбит/с или 16 трактов STM-1, или их комбинация

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

б) с вводом/выводом трактов 140 Мбит/с, STM-1 с кросскоммутацией на уровне VC-12

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

в) с вводом/выводом трактов 140 Мбит/с, STM-1 с кросскоммутацией на уровне VC-4

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

г) регенератор

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

6) Кроссовый коммутатор:

а) с вводом/выводом до 256 трактов 140 Мбит/с или STM-1, или до 1024 трактов 34 Мбит/с, или до 16384 трактов 2 Мбит/с,  или их комбинация с кросскоммутацией на уровнях TU-12, TU-3, AU-4

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

б) с вводом/выводом 1024 трактов 140 Мбит/с или STM-1, или их комбинация с кросскоммутацией на уровне AU-4

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Справочное

ПРИМЕРЫ ПОСТРОЕНИЯ НА СХЕМАХ ОРГАНИЗАЦИИ СВЯЗИ УСЛОВНЫХ ОБОЗНАЧЕНИЙ ОКОНЕЧНЫХ И ТРАНЗИТНЫХ СТАНЦИЙ СИСТЕМ ПЕРЕДАЧИ С ИСПОЛЬЗОВАНИЕМ УСЛОВНЫХ ОБОЗНАЧЕНИЙ ЭЛЕМЕНТОВ ЭТИХ СТАНЦИЙ

Наименование

Обозначение сооружений и устройств

действующих

проектируемых

1. Кабельные системы передачи

1.1. Оконечная станция и аппаратура оконечного пункта линейного тракта (ОПЛТ) СП К-3600 (основное обозначение)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.2. Оконечная станция и аппаратура ОПЛТ СП К-102ОС (упрощенное обозначение)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.3. Оконечная станция и аппаратура ОПЛТ СП ИКМ-480 (основное обозначение)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.4. Оконечная станция и аппаратура ОПЛТ СП ИКМ-12ОУ (упрощенное обозначение)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.5. Транзитное соединение групповых трактов оконечных станций СП К-60ПС и СП К-24Р (упрощенное обозначение)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.6. Транзитное соединение групповых трактов оконечных станций СП ИКМ-12ОУ и СП К-60ПС (основное обозначение)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.7. Транзитное соединение групповых трактов оконечных станций СП ИКМ-120 4/5 и СП ИКМ-30 по двухкабельной схеме (основное обозначение)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.8. Сопряжение аппаратуры СП ИКМ-120 4/5 по однокабельной схеме с АТСК-У (основное обозначение)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

1.9. Сопряжение аппаратуры СП ИКМ-30 с АТС:

- координатной системы

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

- электронной системы

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

2. Воздушные системы передачи

2.1. Оконечная станция воздушной линии передачи (основное обозначение)

ГОСТ 21.406-88 (1998)

ГОСТ 21.406-88 (1998)

ПРИЛОЖЕНИЕ 1а

Справочное

ПРИМЕРЫ ПРИМЕНЕНИЯ УСЛОВНЫХ ОБОЗНАЧЕНИЙ ОКОНЕЧНЫХ И ПРОМЕЖУТОЧНЫХ ПУНКТОВ ЛП С АППАРАТУРОЙ СП СЦИ НА СХЕМАХ ОРГАНИЗАЦИИ СВЯЗИ

1. Система передачи 155 Мбит/с

ГОСТ 21.406-88 (1998)

______________

* Около условного обозначения указывают тип аппаратуры.

Рисунок 1

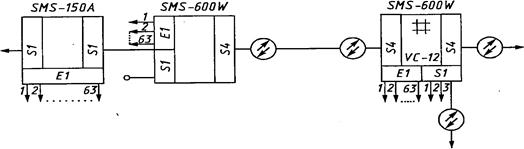

2. Система передачи 622 Мбит/с

ГОСТ 21.406-88 (1998)

Рисунок 2

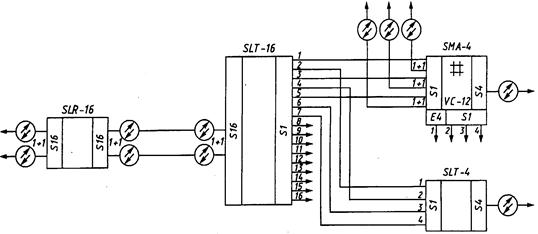

3. Система передачи 2,5 Гбит/с

ГОСТ 21.406-88 (1998)

Рисунок 3

ПРИЛОЖЕНИЕ 1а. (Введено дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Справочное

АЛФАВИТНЫЙ УКАЗАТЕЛЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

Наименование

Номер таблицы

Порядковый номер в таблице

Автотрансформатор согласовывающий (АТ)

8

51

Аппарат телеграфный

6

17

Аппарат телеграфный с магнитной приставкой

6

20

Аппарат факсимильный

6

18

Аппараты телефонные

5

4

Аппаратура двусторонней групповой междугородной телефонной связи

4

9

Аппаратная звукового или телевизионного вещания

7

14

Аппаратура контрольно-измерительная

6

13

Аппаратура образования дискретных каналов магистральных и внутризоновых связей

6

4

Аппаратура образования дискретных каналов местных телеграфных связей

6

5

Аппаратура образования канала звукового вещания

4

8

Аппаратура оконечная линейного тракта (ОПЛТ)

3

1

Аппаратура передачи данных

6

21

Аппаратура преобразования и временного группообразования

2

2

Аппаратура служебной связи

4

6

Аппаратура сопряжения

2

3

Аппаратура телемеханики

4

7

Аппаратура транзита групповых трактов

2

4

Блок-станция (БС)

7

4

Бокс кабельный

8

6

Вставка кабельная и ввод на воздушных линиях

8

56

Вывод кабеля, защищаемого металлическим угольником, (трубой) на стену здания

8

19

Выделение и введение в ОУП групповых трактов

3

4

Граница района трансформаторной подстанции (ТП), блок-станции (БС), усилительной станции (УС), хозяйства (совхоза, колхоза)

9

11

Громкоговоритель

7

12

Желоб воздушный для прокладки кабелей

9

7

Желоб подпольный

9

4

Заземление

8

20

Знак створный на речных переходах

8

18

Интерфейсы

10

1

Кабель демонтируемый

8

2

Кабель электродренажа

8

3

Канал телеграфный (ТГ)

6

26

Канал тональной частоты (ТЧ)

4

1

Канал тональной частоты или групповой тракт резервный

4

2

Каналы кабельной канализации

8

5

Каналы скрытых проводок

9

8

Канализация связи кабельная

8

4

Катушка

8

50

Катушка пупиновская на опоре

8

52

Колодец кабельный

8

7

Колодец кабельной канализации переустраиваемый

8

8

Колодец кабельной канализации на геодезической подоснове

8

9

Колодец кабельной канализации на поперечном и продольном профиле

8

10

Колонка звуковая

7

13

Коммутатор низовой связи станции прямых соединений

6

9

Коммутатор станции прямых соединений схемный

6

10

Коммутатор телеграфный особой корреспонденции

6

11

Коммутаторы телефонные

5

4

Комплекс аппаратно-программный Телеграф

6

14

Комплекс управляющий вычислительный

4

10

Комплекты реле соединительных линий

5

7

Концентратор каналов ПД

6

25

Концентратор телеграфной связи

6

12

Коробка абонентская

8

12

Коробка подпольная

9

5

Коробка универсальная сети проводного вещания

7

10

Линия воздушная столбовая

8

23

Линия кабельная связи

8

1

Линия передачи соединительная ГТС и СТС

8

57

Линия сети проводного вещания на электроопорах

8

26

Линия стоечная городских телефонных сетей и сетей проводного вещания

8

25

Муфта кабельная (для линий связи)

8

21

Оборудование станционное на планах расположения

9

2

Опора для болотистых грунтов

8

41

Опора кабельная с кабельным шкафом или ящиком

8

46

Опора мачтовая

8

47

Опора, оборудованная двойными траверсами

8

42

Опора П-образная

8

45

Опора полуанкерная

8

44

Опора сдвоенная

8

40

Опора с молниеотводом

8

48

Опора с разрядником

8

49

Опоры столбовые

8

30

Опора угловая, укрепленная оттяжкой

8

33

Опора угловая, укрепленная подпорой и оттяжкой

8

34

Опора угловая, укрепленная подпорой с левой стороны по ходу нумерации опор

8

31

Опора угловая, укрепленная подпорой с правой стороны по ходу нумерации опор

8

32

Опора, укрепленная двумя деревянными приставками

8

36

Опора, укрепленная двумя железобетонными или рельсовыми приставками

8

38

Опора, укрепленная контрольной оттяжкой

8

39

Опора, укрепленная одной деревянной приставкой

8

35

Опора, укрепленная одной железобетонной или рельсовой приставкой

8

37

Опора, установленная в ряже

8

43

Отверстие для прохода кабелей

9

6

Отверстие в ОУП групповых трактов с потерей спектра

3

5

Переключение каналов ТЧ, ТТ

9

9

Переход кабельный подводный

8

54

Переход мачтовый

8

55

Питание дистанционное (ДП)

9

10

Подстанция трансформаторная (ТП)

7

7

Подстанция трансформаторная однолучевого питания (ТПО)

7

8

Предприятия (сооружения) эксплуатационные сетей связи

9

1

Прибор вызывной

6

19

Провод защитный

8

14

Профили опор воздушных линий передачи и сети проводного вещания

8

24

Пульт контрольно-измерительный

6

8

Пункт абонентский (АП) сети АТ

6

16

Пункт абонентский сети ПД

6

22

Пункт контрольно-измерительный (КИП)

8

16

Пункт оконечный ЛП с аппаратурой СП СЦИ

10

2

Пункт промежуточный ЛП с аппаратурой СП СЦИ

10

3

Пункт оконечный (ОП) передачи (ПРД) или приема (ПРМ) газетных полос по каналам связи

6

27

Пункт оконечный телеграфной сети общего пользования

6

15

Пункт переприема каналов звукового вещания (ЗВ) или телевизионного вещания (ТВ)

7

15

Пункт телефонный переговорный (ПП)

5

6

Переход кабельной подводный

8

54

Переход мачтовый

8

55

Питание дистанционное (ДП)

9

10

Подстанция трансформаторная (ТП)

7

7

Подстанция трансформаторная однолучевого питания (ТПО)

7

8

Предприятия (сооружения) эксплуатационные сетей связи

9

1

Прибор вызывной

6

19

Провод защитный

8

14

Профили опор воздушных линий передачи и сети проводного вещания

8

24

Пульт контрольно-измерительный

6

8

Пункт абонентский (АП) сети АТ

6

16

Пункт абонентский сети ПД

6

22

Пункт контрольно-измерительный (КИП)

8

16

Пункт оконечный (ОП) передачи (ПРД) или приема (ПРМ) газетных полос по каналам связи

6

27

Пункт оконечный телеграфной сети общего пользования

6

15

Пункт переприема каналов звукового вещания (ЗВ) или телевизионного вещания (ТВ)

7

15

Пункт телефонный переговорный (ПП)

5

6

Пункт транзита каналов звукового вещания (ЗВ) или телевизионного вещания (ТВ)

7

16

Пункты на первичной сети

1

4

Радиорозетка

7

11

Рамка штифтовая на схемах подключения

9

3

Розетка телефонная

5

5

Станция оконечная междугородная (ОМС) объединенная

1

3

Станция опорная усилительная (ОУС)

7

3

Станция передвижная усилительная

1

5

Станция ПВ централизованной сети проводного вещания

7

6

Станция промежуточная регенерационная

3

3

Станция промежуточная усилительная

3

2

Станция сетевая

1

2

Станция системы передачи оконечная (СП)

2

1

Станция телефонная

5

2

Станция усилительная (УС)

7

5

Станция усилительная проводного вещания

7

2

Станция центральная (ЦСПВ)

7

1

Стойка коммутационных устройств

6

7

Стойка телефонная

8

28

Столбик замерный

8

17

Ступень искания для функциональных схем станций и узлов

5

3

Таксофоны телефонные

5

4

Термодатчик грунтовый АРУ

8

15

Трансформатор абонентский или фидерный

7

9

Узел телеграфный коммутации 1-го класса

6

1

Узел телеграфный коммутации 2-го класса

6

2

Узел телеграфный коммутации 3-го класса

6

3

Узел телефонный автоматической коммутации

5

1

Узлы ЕАСС сетевые

1

1

Усилитель тональной частоты

4

5

Устройство защиты от ошибок

6

23

Устройство управления релейное или электронное

5

8

Устройства сопряжения каналов ПД и ЭВМ

6

24

Устройства электрозащиты

8

22

Устройства переходные

6

6

Фидер магистральный на схемах сети проводного вещания

8

27

Цепь фантомная двухпроводная

4

3

Цепь физическая

4

4

Шкаф кабельный распределительный

8

11

Штыри на крыше

8

29

Щит переключений промежуточный (ПЩ)

5

9

Ящик кабельный телефонный

8

13

Ящик пупиновский

8

53

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 1).



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
