ГОСТ 21.401-88

ГОСТ 21.401-88

ГОСУДАРСТВЕННЫЙ    СТАНДАРТ

СОЮЗА    ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА

ОСНОВНЫЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМ

ГОСТ 21.401-88

Издание официальное

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

ГОСУДАРСТВЕННЫЙ     СТАНДАРТ    СОЮЗА     ССР

___________________________________________________________

Система проектной документации для строительства

                   ТЕХНОЛОГИЯ ПРОИЗВОДСТВА                               ГОСТ

         Основные требования к рабочим чертежам           21.401¾88

  System of design documents for construction. Production technology.

                  Main requirements for working drawings

___________________________________________________________

Дата введения    01.07.88

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей технологии производства всех отраслей промышленности и народного хозяйства.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочие чертежи технологии производства выполняют в соответствии с требованиями настоя­щего стандарта и стандартов системы проектной документации для строительства (СПДС).

1.2. В состав рабочих чертежей технологии производства включают:

рабочие чертежи, предназначенные для монтажа оборудования и технологических трубопроводов (основной комплект рабочих чертежей марки ТХ);

задание на разработку деталировочных чертежей технологических блоков, собираемых организа­циями, осуществляющими монтаж (далее — задание на разработку технологических блоков);

чертежи специальных технологических трубопроводов;

исходные требования к разработке конструкторской документации по оборудованию индивиду­ального изготовления, составляемые в соответствии с ГОСТ 15.001—73, если эти требования не разра­ботаны в рабочем проекте (проекте).

1.3. В состав основного комплекта рабочих чертежей марки ТХ включают:

общие данные по рабочим чертежам;

схему соединений (монтажную);

чертежи расположения оборудования и трубопроводов;

ведомость трубопроводов.

К основному комплекту рабочих чертежей марки ТХ составляют:

ведомость потребности в материалах по ГОСТ 21.109—80;

спецификацию оборудования по ГОСТ 21.110—82;

ведомость объемов монтажных работ по ГОСТ 21.111—84.

1.4. Основные комплекты рабочих чертежей выполняют на каждый технологический узел в соот­ветствии с проектом организации строительства с присвоением им обозначений, включающих марку чертежа ТХ и порядковый номер, например, ТХ1, ТХ2 и т. д.

1.5. На схемах и чертежах изображают:

оборудование, трубопроводы и их элементы — в виде упрощенных контурных очертаний в масш­табе чертежа или условными графическими изображениями сплошной толстой основной линией. До­пускается трубопроводы, диаметр которых в масштабе чертежа превышает 3 мм, изображать двумя линиями;

блоки на планах в виде прямоугольника, на разрезах — по наружному контуру сплошной основ­ной линией;

трассы специальных трубопроводов — сплошной толстой основной линией;

строительные конструкции в виде упрощенных контурных очертаний — сплошной тонкой линией.

Обозначения должны быть одинаковыми во всех текстовых и графических документах основного комплекта.

1.6. Термины, используемые в стандарте, и их пояснения приведены в приложении 1.

2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ

2.1. В состав общих данных по рабочим чертежам марки ТХ в дополнение к данным, предусмот­ренным ГОСТ 21.102—79, включают схему расположения технологических узлов.

При наличии ТХ1, ТХ2 и т. д. схему размещают на листах общих данных марки ТХ1.

На схеме указывают:

границы и номера каждого технологического узла;

вводы и выводы основных трубопроводов с обозначением трубопроводов и с привязкой их к коор­динационным осям зданий (сооружений). Допускается для групповых вводов и выводов привязку вы­полнять только к осям крайних трубопроводов или осям подводящих эстакад.

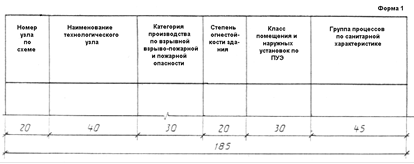

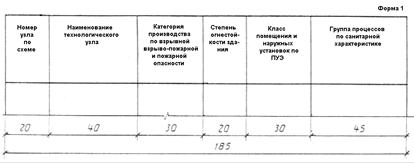

К схеме приводят ведомость технологических узлов по форме 1, графы которой заполняют в со­ответствии с их наименованием.

Ведомость технологических узлов

ГОСТ 21.401-88

Пример оформления схемы и ведомости приведен в приложении 2.

2.2. В общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.102—79, приво­дят:

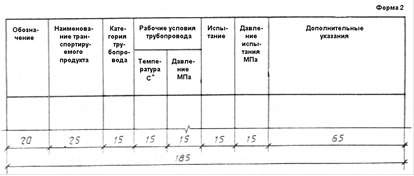

характеристику трубопроводов (форма 2);

указания о хранении оборудования и элементов специальных технологических трубопроводов, требующих укрытия;

технические указания, соблюдение которых обязательно при монтаже оборудования.

Характеристика трубопроводов

ГОСТ 21.401-88

2.2.1. В форме 2 указывают:

в графе «Обозначения» — обозначение трубопровода по схеме соединений (монтажной), выполня­емой в соответствии с разд. 3;

в графе «Наименование транспортируемого продукта» — наименование или номер транспортируе­мого продукта;

в графе «Категория трубопроводов» — категорию и группу трубопровода в соответствии с дейст­вующими нормативными документами;

в графе «Испытание» — вид (прочность, герметичность) и способ (гидравлический, пневматичес­кий) испытания;

в графе «Дополнительные указания» — дополнительные указания по испытанию (при испытании на герметичность — время испытания и величину падения давления), требования к внутренней по­верхности трубопровода после испытания (продувка, очистка и дополнительная обработка).

Остальные графы заполняют в соответствии с их наименованием.

2.3. В ведомость ссылочных и прилагаемых документов (в раздел «Прилагаемые документы») в дополнение к данным, предусмотренным ГОСТ 21.102—79, записывают задания на разработку техно­логических блоков, чертежи специальных технологических трубопроводов, исходные требования к раз­работке конструкторской документации по оборудованию индивидуального изготовления, составляе­мые в соответствии с ГОСТ 15.001—73.

3. СХЕМА СОЕДИНЕНИЙ (монтажная)

3.1. Схему соединений (монтажную) выполняют в соответствии с требованиями настоящего стан­дарта, а также ГОСТ 2.701—84.

3.2. На схеме указывают:

оборудование. При трех или более одинаковых машинах или аппаратах с аналогичной обвязкой трубопроводами на схеме указывают только одну машину или аппарат с линиями и обозначением их количества и последовательности соединения;

блоки без указания составных частей и связей между ними;

трубопроводы и их элементы;

позиционное или буквенно-цифровое обозначение оборудования и трубопроводов в соответствии со спецификацией к чертежам расположения оборудования и трубопроводов;

величину условного прохода (Dy) и материал труб (кроме углеродистых сталей);

направление потока продукта;

наименование транспортируемого продукта и его параметра на вводах и выводах трубопроводов;

величину давления, на которую должны быть отрегулированы предохранительные клапаны.

Все буквенно-цифровые обозначения оборудования, трубопроводов и их элементов наносят на полках линии-выноски. Допускается:

обозначения оборудования наносить в контуре упрощенного графического изображения;

обозначения трубопроводов наносить над линиями, либо в разрывах линий трубопроводов.

Пример оформления схемы приведен в приложении 3.

3.3. Схемы допускается выполнять:

на листах чертежа расположения оборудования и трубопроводов;

совмещенными со схемами автоматизации технологических процессов производства;

при сложных трубопроводных системах — раздельно для групп трубопроводов по их назначению;

без перечня элементов к схеме.

4. ЧЕРТЕЖИ РАСПОЛОЖЕНИЯ ОБОРУДОВАНИЯ И ТРУБОПРОВОДОВ

4.1. Чертежи расположения оборудования и трубопроводов (далее — чертежи расположения) вы­полняют в соответствии со схемой соединения.

4.2. В состав чертежей расположения включают планы, разрезы, сечения, фрагменты планов и разрезов, узлы, достаточные для подготовки и производства монтажных работ.

4.3. Планы и разрезы чертежей расположения выполняют в масштабе 1 : 50, 1 : 100 или 1 : 200, фрагменты планов и разрезов — в масштабе 1 : 50, узлы — в масштабе 1 : 10, 1 : 25.

4.4. На чертежах расположения указывают и обозначают:

оборудование;

блоки;

трубопроводы и их элементы, опоры трубопроводов и опорные конструкции под них;

трассы специальных технологических трубопроводов;

каналы и лотки для прокладки трубопроводов;

места обслуживания оборудования, при необходимости;

координационные оси здания (сооружения) и расстояние между ними;

отметки чистых полов этажей и основных площадок;

позиционное или буквенно-цифровое обозначение оборудования, участков трубопроводов;

места подключения трубопроводов к блокам, машинам и аппаратам, соединения трубопроводов между собой, величину и направление уклонов трубопроводов;

величину предварительного растяжения (сжатия) компенсаторов;

привязку оборудования, трубопроводов и их элементов к координационным осям или к элемен­там конструкций зданий (сооружений). Допускается взаимная привязка оборудования и трубопрово­дов;

величину условного прохода (Dy) и материал труб (кроме углеродистых сталей);

направление потока продукта на вводах, выводах и разветвлениях;

допустимые монтажные нагрузки на крановые пути и монорельсы, а также на перекрытия и стро­ительные конструкции, которые могут быть использованы для монтажа оборудования.

4.5. К чертежам расположения выполняют спецификации по форме 1 ГОСТ 21.104—79. В специ­фикацию включают оборудование и участки трубопроводов. Состав участков трубопроводов указы­вают в ведомости трубопроводов.

Графу «Масса ед., кг» не заполняют.

Пример оформления чертежа расположения и спецификации к нему приведен в приложении 4.

5. ВЕДОМОСТЬ ТРУБОПРОВОДОВ

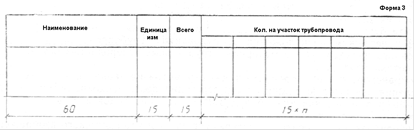

5.1. Ведомость трубопроводов выполняют по форме 3.

На каждый участок трубопровода, обозначенный на чертеже расположения номером позиции, в ведомость записывают все элементы трубопроводов, находящиеся в границе участка.

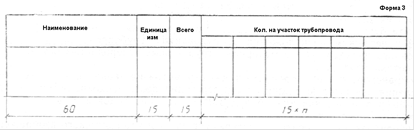

Ведомость трубопроводов

ГОСТ 21.401-88

5.2. В ведомости указывают:

в графе «Наименование» — наименование элементов трубопроводов и их обозначение в соответ­ствии с нормативно-технической документацией или указанием номера чертежа элемента трубопрово­да;

в графе «Всего» — общее количество элементов трубопроводов по всем позициям, указанным в ведомости трубопроводов.

Остальные графы заполняют в соответствии с их наименованием.

Пример оформления ведомости трубопроводов приведен в приложении 5.

5.3. Допускается:

ведомость трубопроводов, составленную на ЭВМ, выполнять по форме машинно-ориентированных документов;

совмещать ведомость трубопроводов и характеристики трубопроводов;

при большом количестве трубопроводов на проектируемом объекте выполнять ведомость трубопроводов в составе рабочей документации в виде отдельного документа (по форме 3 или форме машинно-ориентировочного документа) с присвоением ему самостоятельного обозначения, состоящего из обозначения основного комплекта и (через точку) шифра ВТ.

В этом случае ведомость трубопроводов записывают в раздел «Прилагаемые документы» ведо­мости ссылочных и прилагаемых документов общих данных соответствующего основного комплекта рабочих чертежей.

6. ЗАДАНИЕ НА РАЗРАБОТКУ ТЕХНОЛОГИЧЕСКОГО БЛОКА

6.1. Задание на разработку/ технологического блока должно содержать чертеж блока и ведомость трубопроводов (разд. 5) в составе блока.

6.2. На чертеже блока приводят и указывают:

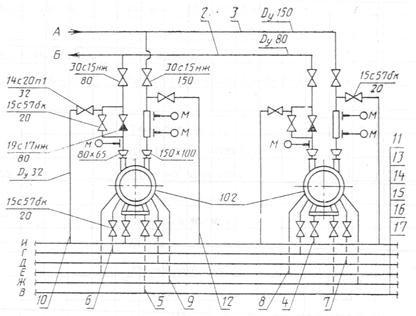

схему соединения (монтажную) блока, выполненную в соответствии с требованиями, приведен­ными в п. 3.2. Наименование транспортируемого продукта и его параметры на вводах и выводах в блок указывают в характеристике трубопроводов. Схему располагают на первом листе   чертежа блока;

машины, аппараты, трубопроводы и их элементы, опорные конструкции;

составные части блоков, объединенные в поставочные и монтажные узлы на опорных конструк­циях;

планы, разрезы, сечения, необходимые для разработки деталировочных чертежей трубопроводов и опорных конструкций, а также сборки блока;

характеристику трубопроводов по форме 2;

позиционное обозначение составных частей блока;

решения по креплению блока к несущим строительным конструкциям;

размеры, определяющие положение составных частей блока;

особые требования, не приведенные в общих данных основного комплекта рабочих чертежей, в части транспортирования и хранения, изготовления, испытания и монтажа блока, другие необходимые требования;

буквенные обозначения входа и выхода трубопроводов.

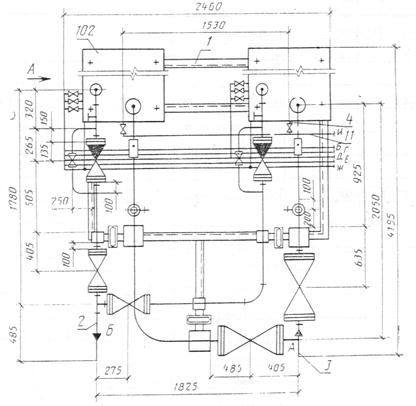

Пример оформления чертежа блока приведен в приложении 6.

6.3. На каждый блок составляют спецификацию по форме 1 ГОСТ 21.104—79 с учетом следую­щих дополнительных требований:

Графу «Масса ед., кг» заполняют для оборудования.

Составные части блока записывают в спецификации в следующем порядке.

1) Документация. В графе «Наименование» указывают наименование документа, а в графе «Обозначение» — его номер.

2) Оборудование. В графе «Наименование» указывают наименование машин или аппарата, а в графе «Обозначение» — нормативно-технический документ или номер чертежа.

3) Опорные конструкции блока. В графе «Наименование» указывают наименование конструкции, а в графе «Обозначение» — номер чертежа или типового проекта.

4) Заимствованные (ранее разработанные) узлы, входящие в состав блока. В графе «Наимено­вание» указывают наименование узла, а в графе «Обозначение» — номер чертежа или типового про­екта.

5) Трубопроводы. В графе «Наименование» указывают трубопровод с указанием начальной и конечной точки в границах блока.

Пример оформления спецификации блока приведен в приложении 7.

Пример оформления ведомости трубопроводов на блок приведен в приложении 8.

7. ЧЕРТЕЖИ СПЕЦИАЛЬНЫХ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ

Специальный технологический трубопровод изображают во фронтальной диметрической проекции по ГОСТ 2.317—69.

На чертеже указывают:

позиции элементов трубопроводов;

размеры, необходимые для сборки трубопровода.

Спецификацию к чертежу специального технологического трубопровода выполняют по форме 1 ГОСТ 21.104—79.

Графу «Масса ед., кг» не заполняют.

Пример оформления чертежа специального технологического трубопровода приведен в приложе­нии 9.

ПРИЛОЖЕНИЕ 1

Справочное

ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ

Термин

Пояснение

1. Технологический узел

2. Оборудование

3. Технологический блок

4. Технологические трубо­проводы

5. Специальные трубо­про­воды

6. Участок трубопровода

7. Элементы трубо­про­вода



Конструктивно и технологически обособленная часть объекта строительства, техническая готовность которой позволяет автономно, независимо от готовности объекта в целом, производить пуско-наладочные работы, индивидуальные испы­тания и комплексное опробывание этой части объекта. Технологические узлы, как правило, выделяют стадии технологического процесса объекта — подготовку сырья, этапы его переработки, выделения конечного продукта, хранение и т. д.

Технологические блоки, машины, аппараты, грузоподъемные средства.

Комплекс или сборочная единица* технологического оборудования заданно­го уровня заводской готовности и производственной технологичности, предна­значенные для осуществления основных или вспомогательных технологических процессов. В состав блока включают машины, аппараты, первичные средства контроля и управления, трубопроводы, опорные и обслуживающие конструкции, тепловую изоляцию и химическую защиту. Блоки, как правило, формируют для осуществления теплообменных, массообменных, гидродинамических, химических и биологических процессов. Номенклатура блоков устанавливается ведомствен­ными нормативными документами, согласованными с министерствами, осуще­ствляющими монтажные работы.

Трубопроводы, предназначенные для транспортирования различных веществ, необходимых для ведения технологического процесса или эксплуатации обору­дования.

Технологические трубопроводы стальные с внутренними покрытиями, сталь­ные, работающие под давлением 10 МПа и более, трубопроводы из неметалли­ческих материалов.

Часть технологического трубопровода из одного материала, по которому транспортируют вещество с одним давлением и температурой. При определении участка трубопровода в его границах для одного условного прохода должна быть обеспечена идентичность марок арматуры, фланцев, отводов, тройников и переходов.

Патрубки (трубы), отводы, переходы, тройники, фланцы, компенсаторы, отключающая, регулирующая, предохранительная арматура, опоры, прокладки и крепежные изделия, устройства, устанавливаемые на трубопроводах для конт­роля и управления, конденсационные и другие детали и устройства

_____________

* Определение комплекса и сборочной единицы ¾ ГОСТ 2.101¾68.

ПРИЛОЖЕНИЕ 2

Справочное

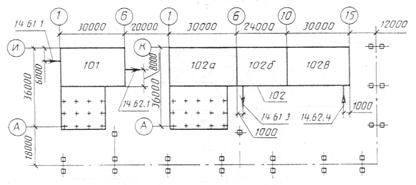

Схема технологических узлов

ГОСТ 21.401-88

Черт. 1

Ведомость технологических узлов

Номер узла по схеме

Наименование технологи-ческого узла

Категория производства по взрывной, взрывопожарной и пожарной опасности

Степень огнестой-кости здания

Класс помещения и наружных установок по ПУЭ

Группа процессов по санитарной характеристике

101

Насосная

В

II

II¾II

IIIб

в т. ч. помещение смазки

А

III

¾

II

ПРИЛОЖЕНИЕ 3

Справочное

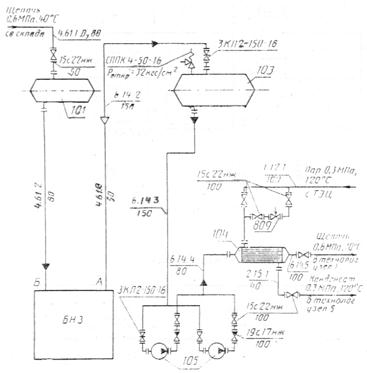

Схема соединений (монтажная)

ГОСТ 21.401-88

Черт. 2

ПРИЛОЖЕНИЕ 4

Справочное

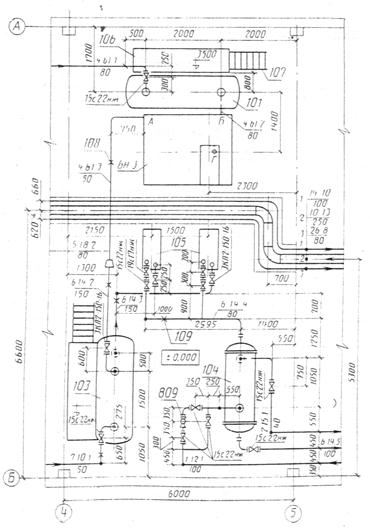

План на отм. 0.000

ГОСТ 21.401-88

Черт. 3

Поз.

Обозначение

Наименование

Кол.

Масса, кг

Примеч.

101

ОСТ 26–02–1496–76

Емкость 1–4,0–1200–1,0–1–2–1–0

1

БН-3

ХХХ–ХХ  ТХ.И–БН–3. ВО

Блок нагнетания

1

103

ОСТ 26–02–1496–76

Емкость 1–6,3–1600–1,0–1–2–1–0

1

104

НИ 780

Теплообменник

1200 ИТ-2–16  МЛ25  Г4

1

105

ХХХ–ХХ

Насос НК 65/35–70 с

2

электродвигателем

ВАО-81–8,  N = 40 кВт,

n = 2950

4.61.1

Участок трубопровода

1

от границы установки

до поз. 101

4.61.3

Участок трубопровода

1

от поз. БН-3 до участка

трубопровода 5.18.2

7.10.1

Участок трубопровода

1

от поз. 103 до границы

установки

6.14.2

Участок трубопровода

1

от участка трубопровода

5.18.2 до поз. 103


ПРИЛОЖЕНИЕ 5

Справочное

Наименование

Единица

изм.

Всего

Кол. на участок трубопровода

4.61.1

4.61.3

6.14.2

7.10.1

Труба    ГОСТ  8732¾78_______

              ВСт20  ГОСТ 8731¾74



159Х4,5

м

3,0

3,0

89Х3,5

м

2,0

2,0

57Х3,5

м

6,75

4,25

2,5

Отвод 90°  ГОСТ  17375¾83:

159Х4,5

шт.

2

2

89Х3,5

шт.

2

2

57Х3,5

шт.

5

2

2

Переход  ГОСТ  17378¾83

шт.

159Х4,5¾57Х3,0

1

1

Задвижка ЗКЛ2¾150¾16

шт.

1

1

Вентиль  15с22нж

шт.

Dy80, Py40

1

1

Dy50, Py40

1

1

Опора  ГОСТ  14911¾81

шт.

ОПП2¾100.159

1

1

ОПП2¾100.57

2

1

1


ПРИЛОЖЕНИЕ 6

Справочное

ГОСТ 21.401-88

Черт. 4

Характеристика трубопроводов

Обоз-наче-

Наименование транспор-

Категория трубопро-

Рабочие условия трубопровода

Испытание

Дополни-тельные

ние

тируемого продукта

вода

Темпе-ратура, °С

Давление, Мпа (кгс/см2)

Вид

Давление, Мпа (кгс/см2)

указания

3

Кислота

III

43

1,0 (10)

Прочность

1,3 (13)

2

«

III

43

1,4 (14)

«

1,7 (17)

17

Охлаждающая жидкость

V

20

0,3 (3)

«

0,5 (5)

13

То же

V

20

0,3 (3)

«

0,5 (5)

14

Уплотнительная жидкость

V

40

0,6 (6)

«

0,9 (9)

15

То же

V

40

0,6 (6)

«

0,9 (9)

16

Утечки

V

20

0,1 (1)

«

0,2 (2)

11

Дренаж кислоты

III

43

1,0 (10)

«

1,3 (13)

План на отм. 0.000

ГОСТ 21.401-88

Черт. 5

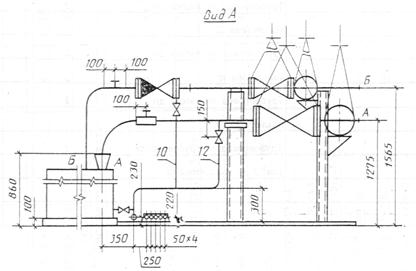

ГОСТ 21.401-88

Черт. 6

ПРИЛОЖЕНИЕ 7

Поз.

Обозначение

Наименование

Кол.

Масса ед., кг

Примеч.

ХХХ–ХХ–ТХ1.И-БН.ВО

Блок нагнетания

ХХХ–ХХ–ТХ1.И–БН.ВТ

Ведомость трубопроводов

102

ХХХ–ХХ

Насос НК 65/35–70

2

500

с электродвигателем

ВАО–81–2 N = 40 кВт

1

ХХХ–ХХ–БН 00.001

Конструкция опорная

1

2

Трубопровод от штуцера Б до

границы блока

3

Трубопровод от штуцера А до

1

границы блока

4

Трубопровод от насоса до

2

коллектора И

5

Трубопровод от насоса до

2

коллектора В

6

Трубопровод от насоса до

2

коллектора Г

7

Трубопровод от насоса до

2

коллектора Д

8

Трубопровод от насоса до

2

коллектора Е

9

Трубопровод от насоса до

2

коллектора Ж

10

Трубопровод от трубопровода

2

поз. 2 до коллектора И


ПРИЛОЖЕНИЕ 8

Наименование

Единица

изм.

Всего

Кол. на участок трубопровода

Поз. 2

Поз. 3

Поз. 4

Поз. 10

Труба  ГОСТ 8732¾78________

             ВСт 20 ГОСТ 8731¾74

159Х4,5

м

1,9

1,9

89Х3,5

м

3,5

3,5

Труба   ГОСТ 8734¾75________

              ВСт 20 ГОСТ 8733¾74

25Х1,6

м

6,4

0,9

4,5

38Х2

Отвод 90° ГОСТ 17375¾83

159Х4,5

шт.

3

3

89Х3,6

шт.

3

3

Переход ГОСТ 17378¾83

159Х4,5¾108Х4

шт.

1

1

89Х3,5¾ 76Х3,5

шт.

2

2

Опора ГОСТ 14911¾81

ОПП  2¾150.159

шт.

3

3

ОПП  2¾80¾89

шт.

3

3

Вентиль 15с27нж1

Dy25, Py16

шт.

6

2

2

2


ПРИЛОЖЕНИЕ 9

Справочное

ГОСТ 21.401-88

Черт. 7

Спецификация трубопровода

Поз.

Обозначение

Наименование

Кол.

Примеч.

1

ТУ 14¾3¾425¾76

Переход ПВП 80Х50

1

2

ТУ 14¾3¾523¾76

Труба 6¾50 ПВПХ1000

2

3

ТУ 26¾07¾123¾74

Вентиль диафрагмовый

футерованный фланцевый

1

Каталог ЦКБА, ч. 1, 1981 г.

15ч76п1, Dy 50, Py 0,6 (6)

4

ТУ 14¾3¾424¾75

Отвод 6 ПВП 50Х90°

2

5

ТУ 14¾3¾523¾76

Труба 6¾50 ПВПХ4000

3

6

ТУ 14¾3¾523¾76

Труба 6¾50 ПВПХ2000

1

7

ТУ 14¾3¾424¾75

Отвод 6 ПВП 50Х45°

2

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН

Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам («ВНИИМмонтажспецстрой»)

Государственным институтом по проектированию технологии монтажа предприятий нефтеперера­батывающей и нефтехимической промышленности («Гипронефтеспецмонтаж») Министерства монтаж­ных и специальных строительных работ СССР

Государственным научно-исследовательским и проектным институтом хлорной промышленности («Госниихлорпроект») Министерства химической промышленности СССР

Государственным ордена Трудового Красного Знамени проектным и научно-исследовательским институтом промышленности синтетического каучука («Гипрокаучук») Министерства нефтеперераба­тывающей и нефтехимической промышленности СССР

Проектным институтом № 2

Центральным научно-исследовательским и проектно-экспериментальным институтом по методоло­гии, организации, экономике и автоматизации проектирования л инженерных изысканий («ЦНИИпроект») Государственного строительного комитета СССР

ИСПОЛНИТЕЛИ

В. Я. Эйдельман (руководитель темы); Б. В. Поповский, д-р техн. наук; Р. И. Тавастшерна, канд. техн. наук; А. Л. Прудовая: Л. Г. Коновалова;   Е.  Ю. Исакова; И. С. Гольденберг, канд. техн. наук; Г. Л. Егиянц; Ж. М. Меблеванный;   В. П.   Шиловский; Ж.   А. Куркина; С. Н. Архаров; Ю. П. Русаков; В. П. Абарыков; Л. А. Кашина

2. ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного коми­тета СССР от 28.12.87 № 308

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 2.3117—69

ГОСТ 2.701¾84

ГОСТ 15.001—73

ГОСТ 21.102—79

ГОСТ 21.104— 79

ГОСТ 21.109—80

ГОСТ 21.110—82

ГОСТ 21.111¾84

7

3.1

1.2, 2.3

2.1, 2.2, 2.3

6.3, 7

1.3

1.3

1.3



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
