МЕЖГОСУДАРСТВЕННЫЙ    СТАНДАРТ

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

ДЛЯ СТРОИТЕЛЬСТВА

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ  ЭЛЕМЕНТОВ

САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ

ПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ

В СТРОИТЕЛЬСТВЕ

Предисловие

1 РАЗРАБОТАН Государственным проектным, конструкторским и научно-исследовательским институтом СантехНИИпроект, Центральным научно-исследовательским и проектно-экспериментальным институтом инженерного оборудования городов, жилых и общественных зданий (ЦНИИЭП инженерного оборудования) и Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект)

ВНЕСЕН Госстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование органа государственного управления строительством

Азербайджанская Республика

Госстрой Азербайджанской Республики

Республика Армения

Госупрархитектура Республики Армения

Республика Беларусь

Госстрой Республики Беларусь

Республика Казахстан

Минстрой Республики Казахстан

Кыргызская Республика

Госстрой Кыргызской Республики

Российская Федерация

Госстрой России

Республика Таджикистан

Госстрой Республики Таджикистан

Украина

Минстройархитектуры Украины

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 1994 г. в качестве государственного стандарта Российской Федерации Постановлением Госст­роя России с 5 апреля 1994 г. № 18—29

4 ВВЕДЕН ВПЕРВЫЕ

5 Переиздание. Май 1995 г.

МЕЖГОСУДАРСТВЕННЫЙ    СТАНДАРТ

Система проектной документации для строительства

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ

САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ

System of design documents for construction.

Elements оf sanitary engineering systems — sumbols

Дата введения 1994—07—01

1 Настоящий стандарт устанавливает основные условные графические обозначения элементов санитарно-технических систем и буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.

2 В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 21.206—93 СПДС. Условные обозначения трубопроводов

ГОСТ 21.404—85 СПДС. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

ГОСТ 21.609—83 СПДС. Газоснабжение. Внутренние устройства

3 Трубопроводы и их элементы на чертежах указывают условными графическими обозначениями и упрощенными изображениями по ГОСТ 21.206.

4 Размеры условных графических обозначений элементов систем на чертежах и схемах принимают без соблюдения масштаба.

На схеме, выполняемой в аксонометрической проекции, элементы систем допускается изображать упрощенно в виде контурных очертаний.

5 Графические обозначения элементов общего применения приведены в таблице 1.

Таблица    1

Наименование

Обозначение

1 Фильтр

ГОСТ 21.205-93

2 Подогреватель

ГОСТ 21.205-93

3 Охладитель

ГОСТ 21.205-93

4 Охладитель и подогреватель (терморегулятор)

ГОСТ 21.205-93

5 Теплоутилизатор

ГОСТ 21.205-93

6 Осушитель воздуха

ГОСТ 21.205-93

7 Увлажнитель воздуха

ГОСТ 21.205-93

8 Конденсатоотводчик (конденсационный горшок)

ГОСТ 21.205-93

9 Отборное устройство* для установки контрольно-измерительного прибора

ГОСТ 21.205-93

_____________

* Обозначение показано на трубопроводе.

6 Графические обозначения элементов систем внутренних водопровода и канализации приведены в таблице 2.

Таблица   2

Условное обозначение

Наименование

на видах сверху

и на планах

на видах спереди или сбоку, на разрезах

и схемах

1 Раковина

ГОСТ 21.205-93

ГОСТ 21.205-93

2 Мойка

ГОСТ 21.205-93

ГОСТ 21.205-93

3 Умывальник

ГОСТ 21.205-93

ГОСТ 21.205-93

4 Умывальник групповой*

ГОСТ 21.205-93

ГОСТ 21.205-93

5 Умывальник групповой круглый

ГОСТ 21.205-93

ГОСТ 21.205-93

6 Ванна

ГОСТ 21.205-93

ГОСТ 21.205-93

7 Ванна ножная

ГОСТ 21.205-93

ГОСТ 21.205-93

8 Поддон душевой

ГОСТ 21.205-93

ГОСТ 21.205-93

9 Бидэ

ГОСТ 21.205-93

ГОСТ 21.205-93

10 Унитаз

ГОСТ 21.205-93

ГОСТ 21.205-93

11 Чаша напольная

ГОСТ 21.205-93

ГОСТ 21.205-93

12 Писсуар настенный

ГОСТ 21.205-93

ГОСТ 21.205-93

13 Писсуар напольный

ГОСТ 21.205-93

ГОСТ 21.205-93

14 Слив больничный

ГОСТ 21.205-93

ГОСТ 21.205-93

15 Трап

ГОСТ 21.205-93

ГОСТ 21.205-93

16 Воронка спускная

ГОСТ 21.205-93

ГОСТ 21.205-93

17 Воронка внутреннего водостока

ГОСТ 21.205-93

ГОСТ 21.205-93

18 Сетка душевая

ГОСТ 21.205-93

ГОСТ 21.205-93

19 Фонтанчик питьевой

ГОСТ 21.205-93

ГОСТ 21.205-93

20 Автомат газированной воды

ГОСТ 21.205-93

ГОСТ 21.205-93

_____________

* Количество знаков + в обозначении должно соответствовать действительному количеству кранов.

7 Графические обозначения элементов систем отопления, вентиляции н кондиционирования приведены в таблице 3.

Таблица 3

Условное обозначение

Наименование

на видах сверху

и на планах

на видах спереди или сбоку, на разрезах

и схемах

1 Труба отопительная гладкая, регистр из гладких труб*

ГОСТ 21.205-93

ГОСТ 21.205-93

2 'Груба отопительная ребристая, регистр из ребристых труб, конвектор отопительный*

ГОСТ 21.205-93

ГОСТ 21.205-93

3 Радиатор отопительный

ГОСТ 21.205-93

ГОСТ 21.205-93

4 Прибор отопительный потолочный для лучистого отопления

ГОСТ 21.205-93

ГОСТ 21.205-93

5 Агрегат воздушно-отопительный**

ГОСТ 21.205-93

6 Воздуховод

-

-

7 Воздуховод (под упрощен-ном графическом изобра-жении двумя линиями):

а) круглого сечения***

ГОСТ 21.205-93

ГОСТ 21.205-93

б) прямоугольного сечения

ГОСТ 21.205-93

ГОСТ 21.205-93

8 Отверстие (решетка) для забора воздуха**

ГОСТ 21.205-93

9 Отверстие (решетка) для выпуска воздуха**

ГОСТ 21.205-93

10 Воздухораспределитель**

ГОСТ 21.205-93

11 Местная вытяжка** (отсос, укрытие)

ГОСТ 21.205-93

12 Дефлектор**

ГОСТ 21.205-93

13 Зонт**

ГОСТ 21.205-93

14 Заслонка (клапан) вентиля-ционная**

ГОСТ 21.205-93

15 Шибер**

ГОСТ 21.205-93

16 Клапан обратный вентиля-ционный**

ГОСТ 21.205-93

17 Клапан огнезадерживаю-щий вентиляционный**

ГОСТ 21.205-93

18 Лючок для замеров параметров воздуха и/или чистки воздуховодов**

ГОСТ 21.205-93

19 Узел прохода вентиля-ционной шахты**

ГОСТ 21.205-93

20 Камера вентиляционная приточная (кондиционер)**

ГОСТ 21.205-93

21 Глушитель шума**

ГОСТ 21.205-93

22 Грязевик

ГОСТ 21.205-93

ГОСТ 21.205-93

23 Канал подпольный

ГОСТ 21.205-93

_____________

* В обозначении на видах, разрезах и схемах указывают графически действительное количество труб.

** Условное графическое обозначение применяют только на схемах.

*** Для воздуховодов круглого сечения диаметром до 500 мм включительно допускается на чертежах систем осевую линию не указывать.

Примечания:

1 Указанное в пункте 4 обозначение прибора допускается изображать упрощенно.

2 Указанные в пунктах 5, 8 — 21 элементы систем на видах сверху, планах, видах спереди или сбоку и на разрезах изображают упрощенно.

3 Указанные в пунктах 14 — 18 обозначения приведены на воздуховоде системы.

8 Графические обозначения направления потока жидкости, воз­духа, линии механической связи, регулирования, элементов привода приведены в таблице 4.

Таблица    4

Наименование

Обозначение

1 Направление потока жидкости

ГОСТ 21.205-93

2 Направление потока воздуха

ГОСТ 21.205-93

3 Линия механической связи

ГОСТ 21.205-93

4 Регулирование

ГОСТ 21.205-93

5 Привод:

а) ручной

ГОСТ 21.205-93

б) электромагнитный

ГОСТ 21.205-93

в) электромашинный

ГОСТ 21.205-93

г) мембранный

ГОСТ 21.205-93

л) поплавковый

ГОСТ 21.205-93

9 Графические обозначения баков, насосов, вентиляторов при­ведены в таблице 5.

Таблица    5

Наименование

Обозначение

1 Бак:

а) открытый под атмосферным давлением

ГОСТ 21.205-93

б) закрытый с давлением выше атмос-ферного

ГОСТ 21.205-93

в) закрытый с давлением ниже атмос-ферного

ГОСТ 21.205-93

2 Форсунка

ГОСТ 21.205-93

3 Насос ручной

ГОСТ 21.205-93

4 Насос центробежный

ГОСТ 21.205-93

5 Насос струйный (эжектор, инжектор, элеватор)

ГОСТ 21.205-93

6 Вентилятор:

а) радиальный

ГОСТ 21.205-93

б) осевой

ГОСТ 21.205-93

10 Графические обозначения элементов трубопроводов приведены в таблице 6.

Таблица 6

Наименование

Обозначение

1 Изолированный участок трубопровода

ГОСТ 21.205-93

2 Трубопровод в трубе (футляре)

ГОСТ 21.205-93

3 Трубопровод в сальнике

ГОСТ 21.205-93

4 Сифон (гидрозатвор)

ГОСТ 21.205-93

5 Компенсатор:

а) общее обозначение

ГОСТ 21.205-93

б) П-образный

ГОСТ 21.205-93

6 Вставка амортизационная

ГОСТ 21.205-93

7 Место сопротивления в трубопроводе (шайба дроссельная, сужающее устройство расходомерное, диафрагма)

ГОСТ 21.205-93

8 Опора (подноска) трубопровода:

а) неподвижная

ГОСТ 21.205-93

б) подвижная

ГОСТ 21.205-93

9 Патрубок компенсационный

ГОСТ 21.205-93

10 Ревизия

ГОСТ 21.205-93

11. Графические обозначения трубопроводной арматуры приведены в таблице 7.

Таблица    7

Наименование

Обозначение

1 Клапан (вентиль) запорный:

а) проходной

ГОСТ 21.205-93

б) угловой

ГОСТ 21.205-93

2 Клапан (вентиль) трехходовой

ГОСТ 21.205-93

3 Клапан (вентиль) регулирующий:

а) проходной

ГОСТ 21.205-93

б) угловой

ГОСТ 21.205-93

4 Клапан обратный:*

а) проходной

ГОСТ 21.205-93

б) угловой

ГОСТ 21.205-93

5 Клапан предохранительный:

а) проходной

ГОСТ 21.205-93

б) угловой

ГОСТ 21.205-93

6 Клапан дроссельный

ГОСТ 21.205-93

7 Клапан редукционный**

ГОСТ 21.205-93

8 Задвижка

ГОСТ 21.205-93

9 Затвор поворотный

ГОСТ 21.205-93

10 Кран:

а) проходной

ГОСТ 21.205-93

б) угловой

ГОСТ 21.205-93

11 Кран трехходовой

ГОСТ 21.205-93

12 Кран водоразборный

ГОСТ 21.205-93

13 Кран писсуарный

ГОСТ 21.205-93

14 Кран (клапан) пожарный

ГОСТ 21.205-93

15 Кран поливочный

ГОСТ 21.205-93

16 Кран двойной регулировки

ГОСТ 21.205-93

17 Смеситель:

а) общее обозначение

ГОСТ 21.205-93

б) с душевой сеткой

ГОСТ 21.205-93

18 Водомер

ГОСТ 21.205-93

_____________

* Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному.

** Вершина треугольника должна быть направлена в сторону повышенного давления.

12. Буквенно-цифровые обозначения трубопроводов санитарно-технических систем (наружных сетей водоснабжения и канализации, теплоснабжения, внутренних водопровода н канализации, горячего водоснабжения, отопления, вентиляции и кондиционирования) приведены в таблице 8.

Таблица   8

Наименование

Буквенно-цифровое обозначение

1 Водопровод:

а) общее обозначение

В0

б) хозяйственно-питьевой*

В1

в) противопожарный*

В2

г) производственный:*

— общее обозначение

В3

— оборотной воды, подающей

В4

— оборотной воды, обратный

В5

— умягченной воды

В6

— речной воды

В7

— речной осветленной воды

В8

— подземной воды

В9

2 Канализация:

а) общее обозначение

К0

б) бытовая

К1

в) дождевая

К2

г) призводственная:

— общее обозначение

К3

— механически загрязненных вод

К4

— иловая

К5

— шламосодержащих вод

К6

— химически загрязненных вод

К7

— кислых вод

К8

щелочных вод

К9

— кислотощелочных вод

К10

— цианосодержащих вод

К11

— хромосодержащих вод

К12

3 Теплопровод:

а) общее обозначение

Т0

б) трубопровод горячей воды для отопления и вентиляции (в т.ч. кондиционирования), а также общий для отопления, вентиляции, горячего водоснабжения и технологических процессов:

— подающий

Т1

— обратный

Т2

в) трубопровод горячей воды для горячего водоснабжения:

— подающий

Т3

— циркуляционный

Т4

г) трубопровод горячей воды для технологических процессов:

— подающий

Т5

— обратный

Т6

д) трубопровод:

— пара (паропровод)

Т7

— конденсата (конденсатопровод)

Т8

_____________

* В том случае, когда хозяйственно-питьевой или производственный водопровод является одновременно и противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах.

13 Буквенно-цифровые обозначения газопроводов принимают по ГОСТ 21.609, таблица 1.

14 Для трубопроводов систем водопровода и канализации, не предусмотренных таблицей 8, следует принимать обозначения с порядковой нумерацией в продолжение указанных в таблице 8.

Для теплопроводов, приведенных в таблице 8, при разных параметрах теплоносителя следует принимать обозначения:

— от Т11 до Т19 и от Т21 до Т29 для трубопроводов, указанных в пункте 3, перечисление б);

— от Т31 до Т39 и от Т41 до Т49 для трубопроводов, указанных в пункте 3, перечисление в);

— от Т51 до Т59 и от Т61 до Т69 для трубопроводов, указанных в пункте 3, перечисление г);

— от Т71 до Т79 и от Т81 до Т89 для трубопроводов, указанных в пункте 3, перечисление д).

Для теплопроводов, не предусмотренных таблицей 8, следует принимать обозначения от Т91 до Т99 независимо от вида транспортируемой среды и ее параметров.

15 Если требуется показать, что участок сети канализации или конденсатопровода является напорным, то буквенно-цифровое обозначение дополняют прописной буквой Н, например: К4Н; Т8Н.

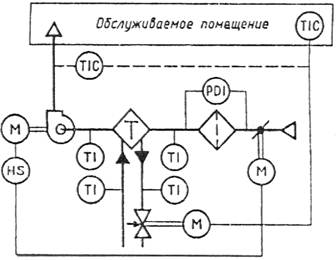

16 Примеры построения условных графических обозначений элементов санитарно-технических систем приведены в приложении А.

17 Примеры построения условных обозначений и упрощенных графических изображений элементов санитарно-технических систем в схемах, выполняемых в аксонометрических проекциях, приведены в приложении Б.

18 Условные обозначения приборов, средств автоматизации и линий связи принимают по ГОСТ 21.404.

Пример выполнения принципиальной технологической схемы вентиляционной системы с указанием приборов, средств автоматизации и линий связи приведен в приложении В.

ПРИЛОЖЕНИЕ А

(справочное)

ПРИМЕРЫ ПОСТРОЕНИЯ ОБОЗНАЧЕНИЙ

ЭЛЕМЕНТОВ СИСТЕМ

Таблица   А.1

Наименование

Обозначение

1 Воздухоохладитель с форсуночным распылением

ГОСТ 21.205-93

2 Подвод теплоносителя к подогревателю воздуха*

Примечание — Трубопровод подогре-вающей или охлаждающей среды изображают линиями, подведенными к сторонам квадрата

ГОСТ 21.205-93

3 Заслонка вентиляционная с электромагнитным приводом

ГОСТ 21.205-93

4 Вентилятор радиальный с электрома-шинным приводом

ГОСТ 21.205-93

5 Клапан регулирующий с электрома-шинным приводом

ГОСТ 21.205-93

_____________

* Трубопровод подогревающей или охлаждающей среды изображают линиями, подведенными к сторонам квадрата.

ПРИЛОЖЕНИЕ Б

(справочное)

ПРИМЕРЫ ПОСТРОЕНИЯ УСЛОВНЫХ ОБОЗНАЧЕНИЙ И УПРОЩЕННЫХ ИЗОБРАЖЕНИЙ ЭЛЕМЕНТОВ СИСТЕМ

В СХЕМАХ, ВЫПОЛНЯЕМЫХ В АКСОНОМЕТРИЧЕСКИХ ПРОЕКЦИЯХ

Таблица Б.1

Наименование

Обозначение

(упрощенное изображение)

1 Трубопровод (воздуховод)

ГОСТ 21.205-93

2 Подогреватель воздуха

ГОСТ 21.205-93

3 Вентилятор радиальный

ГОСТ 21.205-93

4 Циклон

ГОСТ 21.205-93

5 Коллектор

ГОСТ 21.205-93

ПРИЛОЖЕНИЕ В

(справочное)

ПРИМЕР ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ

ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ

ГОСТ 21.205-93

Примечание — Буквенные обозначения измеряемых величин и функци­ональных признаков приборов, указанные на схеме и в таблице, приняты по ГОСТ 21.404.

Обоз­начение

Измеряемая величина

Функциональный признак прибора

Т

Темпера тура

Р

Давление

D

Перепад

H

Ручное воздействие

I

Показание

С

Автоматическое регулирование

S

Включение, отключение, блокировка

УДК 691:002:006.354

Ж01

Ключевые слова : чертежи, схемы, условные графические обозначения элементов систем, буквенно-цифровые обозначения трубопроводов.

ОКСТУ 0021



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
