ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

ВЕНТИЛЯТОРЫ ОБЩЕГО НАЗНАЧЕНИЯ

МЕТОДЫ ОПРЕДЕЛЕНИЯ ШУМОВЫХ ХАРАКТЕРИСТИК

ГОСТ 12.2.028-84

(СТ СЭВ 4209-83)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Изменение № 1 ГОСТ 12.2.028—84 Система стандартов безопасности труда. Вен­тиляторы общего назначения. Методы определения шумовых характеристик

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 27.06.89 № 2046

Дата введения 01.01.90

Пункт 2.1. Заменить ссылку: ГОСТ 12.1.025—80 на ГОСТ 12.1.025¾81.

Пункты 4.2.7, 4.2.9, 4.2.13, 4.2.14, 4.4.2. Заменить ссылку: п. 2.12 на п. 3.12.

Пункт 4.3.1. Заменить ссылку: пп. 4.2.1—4.2.16 на пп. 4.2.3—4.2.6, 4.2.10.

Пункт 5.3. Заменить ссылку: п. 2.11 на п. 3.11.

(ИУС № 11 1989 г.)

Группа Т58

Изменение № 2 ГОСТ 12.2.028—84 Система стандартов безопасности труда. Вентиляторы общего назначения. Методы определения шумовых характеристик

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.12.90 № 3305

Дата введения 01.07.91

Пункт 1.5. Первый абзац дополнить словами: “корректированным уровнем звуковой мощности LPA”;

второй абзац дополнить словами: “и в третьоктавных полосах со среднегео­метрическими частотами от 100 до 10000 Гц”.

Пункт 4.1.1.3 исключить.

Пункт 4.1.1.4 изложить в новой редакции: “4.1.1.4. Длина измерительного участка испытательной трубы между переходным участком и концевым погло­щающим устройством не должна быть менее 5 диаметров трубы и менее 4 м.

Отношение площадей S/Sн поперечного сечения измерительного участка S к площади входного или выходного сечения Sн переходных участков всасывающей и нагнетательной труб должно находиться в пределах от 0,7 до 2,0.

Угол раскрытия переходного участка не должен превышать 15°”.

(ИУС № 4 1991 г.)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система стандартов безопасности труда

ВЕНТИЛЯТОРЫ ОБЩЕГО НАЗНАЧЕНИЯ

Методы определения шумовых

характеристик

ГОСТ 12.2.028¾84 (СТ СЭВ 4209¾83)

Взамен ГОСТ 12.2.028¾77

Occupational safety standards system. General-purpose ventilators. Methods of noise characteristics determination

ОКСТУ 4861

Постановлением Государственного комитета СССР по стандартам от 17 августа 1984 г. № 2909 срок действия установлен

_с 01.01.85

до 01.01.90

Настоящий стандарт распространяется на одноступенчатые радиальные вентиляторы по ГОСТ 5976—73 и одноступенчатые осевые вентиляторы по ГОСТ 11442—74, имеющие рабочие колеса диаметром от 200 до 5000 мм, и устанавливает методы определения шумовых характеристик.

Стандарт полностью соответствует СТ СЭВ 4209¾83.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Акустические испытания вентиляторов проводят для установления и проверки соответствия их паспортным данным и подвергают периодической проверке серийно выпускаемых вентиляторов.

1.2. Определяемые при испытаниях вентиляторов шумовые характеристики предназначены для:

оценки шума, распространяющегося по воздуху и излучаемого в присоединяемые воздуховоды или окружающее пространство;

сопоставления по шумовым характеристикам   вентиляторов различных типов;

акустических расчетов при проектировании оборудования, со­ставной частью которого является вентилятор.

1.3. Термины и определения — по ГОСТ 23941—79.

Краткие пояснения основных понятий, используемых в насто­ящем стандарте, приведены в приложении 1.

1.4. В зависимости от конструкции вентилятора, способа его присоединения к воздуховодам или метода измерений определяют один или несколько из следующих уровней звуковой мощности шума:

Lрвс.в во всасывающем воздуховоде вентилятора;

нг.в в нагнетательном воздуховоде вентилятора;

всвсасывания вентилятора;

нг нагнетания вентилятора;

к вентилятора в окружающем пространстве;

с вентилятора, установленного в стене.

1.5. При определении шумовых характеристик вентиляторов результаты измерений выражают следующими показателями: уро­внями звуковой мощности Lpi и уровнями звукового давления Li в одной из контрольных точек на расстоянии R = 1; 3; 5; 10 м в октавных полосах со среднегеометрическими частотами от 125 до 8000 Гц.

Допускаются измерения на более низких или более высоких частотах.

Допускается приводить значения показателей суммарного уров­ня звуковой мощности Lpå или других характеристик по ГОСТ 23941—79.

1.6. Для определения шумовых характеристик вентиляторов применяют следующие методы: при определительных испытаниях:

I — метод измерений внутри воздуховода, присоединенного к вентилятору;

II—метод отраженного звукового поля в   соответствии   с ГОСТ 12.1.027—80;

III — метод свободного звукового поля в соответствии с ГОСТ 12.1.026—80;

при всех видах контрольных испытаний — любой из методов I, II, III или ориентировочный метод IV в соответствии с ГОСТ 12.1.028—80.

1.7. Требования к средствам измерений, аппаратуре и уровням помех, оценка качества звукового поля, порядок проведения изме­рений и классификация точности результатов измерений должны соответствовать ГОСТ 23941—79, ГОСТ 12.1.026—80, ГОСТ 12.1.027—80, ГОСТ 12.1.028—80 и настоящему стандарту.

2. АППАРАТУРА

2.1. Аппаратура, применяемая для измерения шума, должна соответствовать ГОСТ 12.1.026—80, ГОСТ 12.1.27—80 и ГОСТ 12.1.028—80.

Образцовый источник шума должен соответствовать требова­ниям ГОСТ 12.1.025-81.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Вентилятор, подвергающийся испытаниям, должен соответствовать техническим условиям.

3.2. Полная аэродинамическая характеристика вентилятора .должна быть предварительно определена в соответствии с ГОСТ 10921—74.

3.3. Шумовые характеристики вентиляторов должны опреде­ляться в установившемся режиме работы, близком к режиму мак­симального к. п. д., на частотах вращения, установленных предприятием-изготовителем.

Дополнительно измерения могут проводиться в режимах, соответствующих условиям предполагаемой эксплуатации вентилятора.

3.4. Шумовые характеристики осевых вентиляторов должны определяться при всех углах установки лопаток, указанных в паспорте.

3.5. Для осевых вентиляторов допускается шумовые характе­ристики на всасывании и нагнетании принимать одинаковыми.

3.6. Шум системы привода не считают шумом помех.

3.7. Для установки требуемого режима работы вентиляторов следует измерять производительность или давление и частоту вращения рабочего колеса.

3.8. Режим работы вентиляторов должен устанавливаться дросселирующим устройством, создающим рассредоточенное сопротивление и не закручивающим поток.

3.9. Дросселирующее устройство для регулировки режима работы вентилятора при испытаниях должно располагаться в воздуховоде, противоположном измерительному.

3.9.1. Длина участка всасывающего воздуховода между дросселирующим устройством и входным отверстием вентилятора должна быть не менее 2Dвх, где Dвх — диаметр входного отверстия вентилятора.

3.9.2. Шум, создаваемый дросселирующим устройством, применяемым для регулирования режима работы вентилятора, должен быть не менее чем на 10 дБ ниже шума испытываемого вентиля­тора.

Методика расчета шумообразования в дросселирующих уст­ройствах приводится в рекомендуемом приложении 2.

3.9.3. Сменные шайбы-решетки для дросселирования должны соответствовать указанным на черт. 1 и в табл. 1.

3.10. Контроль заданного режима работы вентиляторов при шумовых испытаниях допускается производить при помощи вход­ного коллектора или по перепаду давлений на дросселирующем устройстве.

3.11. Для вентиляторов с диаметрами рабочих колес, равными или более 800 мм, а также вентиляторов, по габаритам или условиям привода не позволяющим производить измерения в помеще­нии, шумовые характеристики допускается определять по модель­ным испытаниям вентиляторов меньших номеров с последующим пересчетом согласно п. 5.3.

Таблица 1

Номер шайбы-решетки

Радиусы

2

3

4

5

6

7

8

9

10

Число отверстий

r

18

9

¾

¾

¾

¾

¾

¾

¾

r1

¾

¾

3

3

3

2

2

2

¾

r2

¾

¾

10

10

5

4

5

4

¾

r3

¾

¾

16

12

8

6

7

4

¾

r4

24

16

12

9

¾

3.12. Уровни помех должны измеряться перед каждой серией измерений. Требования к уровням помех должны соответствовать ГОСТ 12.1.026— 80, ГОСТ 12.1.027—80 и ГОСТ 12.1.028—80.

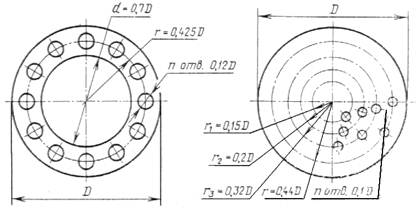

Шайбы-решетки № 2, 3                                             Шайбы-решетки № 4—10

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

Черт. 1

4. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

4.1. Определение шумовых характеристик вентиляторов по методу I

Измерения данным методом подразделяют на измерения в воздуховоде диаметром до 1200 мм с концевым поглощающим устройством (метод 1.1) и измерения в воздуховоде диаметром свы­ше 1200 мм без концевого поглощающего устройства (метод 1.2).

4.1.1. Определение шумовых характеристик в воздуховоде по методу 1.1

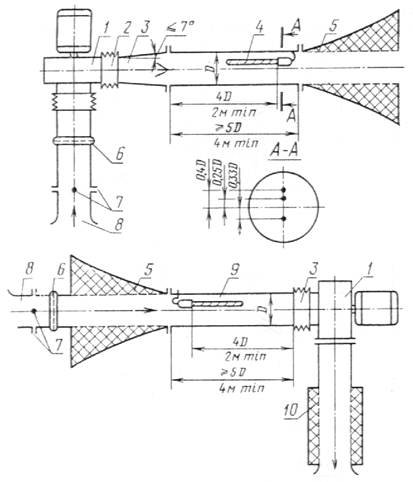

Испытательная установка (черт. 2) должна включать испыты­ваемый вентилятор, испытательную трубу, присоединенную к его всасывающему и нагнетательному отверстию, устройство для регулирования режима работы и измерения производительности вентилятора.

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

1 — испытываемый вентилятор; 2 — гибкая вставка; 3 — переходный участок;

4 — микрофон с ветрозащитной насадкой (см. черт. 8); 5 — концевое поглощающее устройство; 6 — дросселирующее устройство; 7 — места измерения производитель­ности;

8 — измерительный коллектор; 9 измерительный   участок трубы; 10 — глушитель (рекомендуемый)

Черт. 2

4.1.1.1. Испытательная труба, присоединяемая к вентилятору, должна включать переходный и измерительный участки, концевое поглощающее устройство и входной участок с измерительным коллектором (на стороне всасывания или нагнетания).

4.1.1.2. Испытательная труба должна иметь круглое сечение.

4.1.1.3. К круглому патрубку вентилятора испытательная тру­ба должна присоединяться без переходного участка, к квадрат­ному пли прямоугольному — через переходный участок с равными площадями входа и выхода, длиной 2Dтр, где Dтр — диаметр трубы.

4.1.1.4. Длина испытательной трубы от вентилятора до поглощающего участка должна быть не менее 5Dтр, но не менее 4 м.

4.1.1.5. Входной участок испытательной трубы с измеритель­ным коллектором (на стороне всасывания) должен соответство­вать схеме (черт. 2).

4.1.1.6. Толщина стенок испытательных труб должна быть не менее 1,5 мм.

Примечание. Допускается покрытие стенок с наружной стороны вибропоглощающим материалом.

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

Номер перегородки

1

2

3

4

5

6

Размер

700

540

380

250

250

100

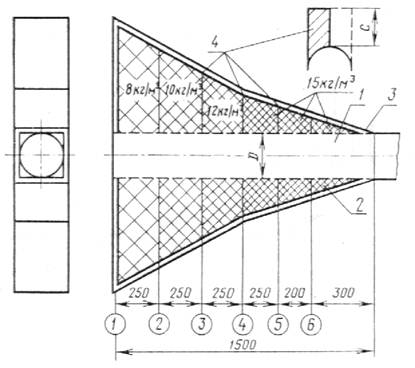

1 — перфорированный металлический лист (диаметр отвер­стий 6 мм, шаг — 10 мм), покрытый стеклотканью Э-01 или из полихлорвиниловых волокон; 2 — супертонкое стеклово­локно, диаметр волокна 2 мкм; 3 — металл или фанера,

поверхностная масса 4 кг/м2; 4 — перегородки

Черт. 3

4.1.1.7. Конструкция концевого поглощающего устройства дол­жна соответствовать черт. 3.

4.1.1.8. Испытательные трубы к вентилятору должны присое­диняться при помощи гибких вставок длиной (0,15—0,4) Dвх, где Dвх диаметр входного отверстия вентилятора.

4.1.1.9. Коэффициент отражения звукового давления концевого поглощающего устройства не должен превышать: 0,25—в диапа­зоне 90—110 Гц, 0,15 — свыше 110 Гц.

Методика определения коэффициента отражения приводится в рекомендуемом приложении 3.

4.1.1.10. Измерительный микрофон должен устанавливаться внутри ветрозащитной насадки (черт. 4).

4.1.1.11. Микрофон с ветрозащитной насадкой должен быть откалиброван в испытательной трубе. Методика определения час­тотной характеристики поправки на ветрозащитную насадку при­водится в рекомендуемом приложении 4. Поправку на влияние потока воздуха в испытательной трубе принимают по графикам черт. 5.

4.1.1.12. Микрофон с ветрозащитной насадкой должен устанавливаться вдоль оси воздуховода в направлении к вентилятору в 3 положениях по сечению измерительного участка воздуховода на расстоянии 0,25 Dтр, 0,33 Dтр и 0,4 Dтр от оси воздуховода.

4.1.1.13. Расстояние от микрофона до испытываемого вентиля­тора должно быть не менее 4 Dтр.

4.1.2. Определение акустических характеристик вентиляторов по методу 1.2

Испытательная установка должна включать те же элементы, что и при измерении по методу 1.1, кроме концевого поглощаю­щего устройства (см. черт. 2).

4.1.2.1. Минимальная длина испытательной трубы должна составлять 5 м. Остальные параметры испытательной трубы должны соответствовать требованиям п. 4.1.1.

4.2. Определение шумовых характеристик вентиляторов по методу II.

4.2.1. Испытательная установка должна включать испытыва­емый вентилятор, всасывающий и нагнетательный воздуховоды, присоединяемые к его входному и выходному отверстиям, поме­щения (камеры) для измерения производительности вентилятора и обходной канал с глушителем (черт. 6—9).

Допускается на воздуховодах, противоположных измеритель­ным,  устанавливать концевое поглощающее устройство.

4.2.2. При наличии трех смежных помещений для измерения в среднем из них устанавливают вентилятор, а в смежные выво­дят всасывающий и нагнетательный воздуховоды (см. черт. 6).

4.2.3. Всасывающее и нагнетательное отверстия радиальных вентиляторов соединяют со смежными помещениями для измере­ния соединительными трубами, имеющими поперечное сечение, равное соответственно сечениям всасывающего и нагнетательного отверстий вентилятора.

4.2.4. Толщина стенок соединительных труб должна быть не менее 1,5 мм.


Конструкция насадки на микрофон

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

1 — концевой обтекатель; 2 — держатель микрофона; 3 — микрофон; 4 — трубка со щелью, покрытой тканью; 5 — носовой обтекатель

Черт. 4

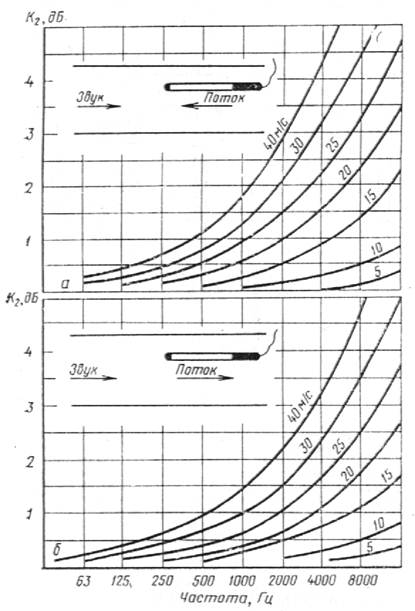

Поправка на влияние потока воздуха в испытательной трубе

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

Величина снижения чувствительности микрофона с трубчатой насадкой в октавных полосах частот в зависимости от скорости потока воздуха в испытательной трубе

Черт. 5

4.2.5. Между вентилятором и соединительными трубами дол­жны быть установлены гибкие патрубки длиной от 0,15 до 0,4 Dвх (где Dвх —диаметр входного отверстия вентилятора).

4.2.6. В помещениях для измерения края соединительных труб должны располагаться в плоскости стены или потолка или высту­пать в камеру не более чем на 0,1 м. Край трубы должен отсто­ять не менее чем на 1,5 м от остальных ограждающих поверхно­стей помещения.

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

1 — помещение для измерения шума нагнетания; 2 — помещение для измерения шума вокруг венти­лятора; 3 — помещение для измерения шума всасы­вания; 4 — шумоглушитель; 5 — обходной канал, 6 — дросселирующее устройство;  7 — испытываемый вен­тилятор;

8 — место измерения производительности; 9 — измерительный коллектор

Черт. 6

4.2.7. Отверстия в стенах вокруг соединительных труб должны быть закрыты резиновыми прокладками для снижения шума, про­ходящего через них в помещения для измерения до уровня по­мех, регламентированного п. 2.12.

4.2.8. Помещения для измерения должны соответствовать требованиям ГОСТ 12.1.027—80.

4.2.9. Звукоизоляция ограждающих конструкций между помещениями для измерения в октавной полосе частот со среднегеометрической частотой 250 Гц должна быть не менее 30 дБ. Звуко­изоляция наружных ограждений должна обеспечивать в помещениях для измерений уровень помех, регламентированный п. 2.12.

4.2.10. При определении шумовых характеристик всасывания и  нагнетания вентилятора за источник шума в помещении для измерения условно принимают входное или выходное отверстия воздуховодов.

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

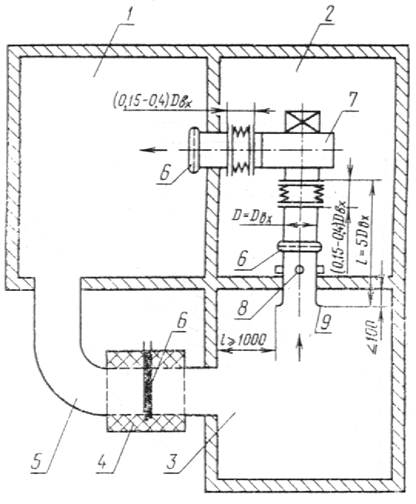

1 — помещение для измерения шума всасывания и нагнетания; 2 — помещение для измерения шума вокруг вентилятора; 3 — испытываемый вентилятор; 4 — дросселирующее устройство; 5 — место измерения производи­тельности; 6 — шумоглушитель; 7 — измерительный   кол­лектор

Черт. 7

4.2.11. При обеспечении достаточной герметичности камер всасывания и нагнетания дроссель может быть установлен внутри глушителя обходного канала (черт. 6) или перед глушителем (черт. 7, 8).

Примечание. Герметичность камеры следует считать достаточной, если в ней возможны измерения в режиме, составляющем не более 70 % производи­тельности, соответствующей режиму максимума к. п. д. для наименьшего размера испытываемых вентиляторов.

4.2.12. Воздухообмен между помещениями, из которых всасы­вается и нагнетается воздух, должен осуществляться через обход­ной канал, снабженный глушителем (см. черт. 6).

4.2.13. Эффективность глушителя в обходном канале и глуши­телей, устанавливаемых до и после дросселя, должна обеспечи­вать выполнение требований, предъявляемых к уровням помех согласно п. 2.12.

Сечение канала должно обеспечивать в нем скорость воздуш­ного потока не более 5 м/с.

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

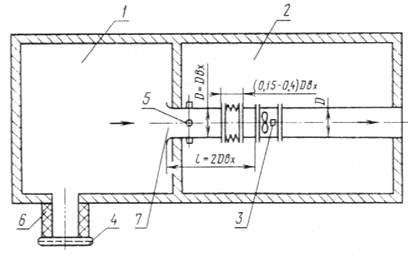

1 — помещение для измерения шума всасывания; 2 — помещение для измерения шума вокруг вентилятора; 3 — испытываемый вен­тилятор; 4 — дросселирующее устройство;

5 — место измерения производительности; 6 — шумоглушитель;  7 — измерительный  коллектор

Черт. 8

4.2.14. При определении шумовых характеристик вентиляторов в двух смежных помещениях для измерения вентилятор должен устанавливаться в одном из них согласно черт. 7 — для радиаль­ных вентиляторов и черт. 8 — для осевых вентиляторов. Всасыва­ние и нагнетание воздуха должны производиться из помещения или открытого пространства, уровень помех в которых соответст­вует п. 2.12.

4.2.15. При измерениях по схеме черт. 7 допускается исполь­зовать в качестве одного из помещений для измерения камеру всасывания или нагнетания, к которой присоединяют испытыва­емый вентилятор. Камера должна быть герметичной и удовлетво­рять требованиям, предъявляемым к помещениям для измерения в соответствии с п. 4.2.11.

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

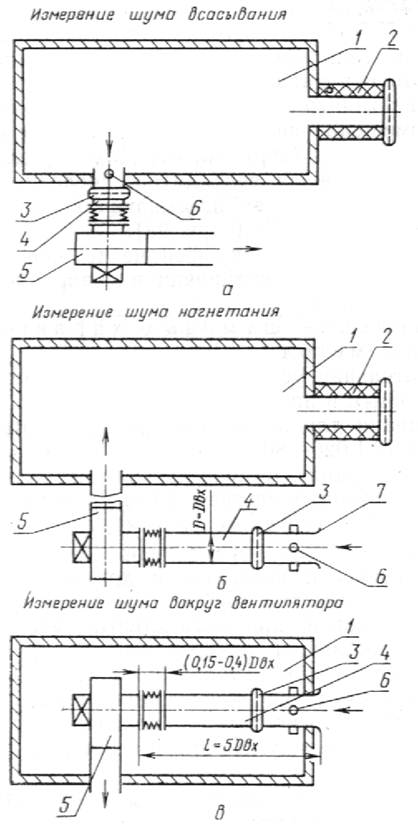

1 — помещение для измерения шума; 2 — шумо­глушитель; 3 дросселирующее устройство; 4измерительный патрубок; 5 —испытываемый вен­тилятор; 6 — место измерения производительно­сти; 7 — измерительный коллектор

Черт. 9

4.2.16. При наличии одного помещения для измерения для определения шумовых характеристик всасывания и нагнетания испытываемый вентилятор устанавливают вне помещения для измерения, а в помещение вводят поочередно всасывающий и нагнетательный воздуховод (черт. 9а, б). Для определения шума в помещении, где установлен вентилятор, последний размещают в помещении для измерения, а всасывающий и нагнетательный воздуховоды выводят из него (черт. 9в).

4.2.17. При измерениях микрофон не должен располагаться в потоке воздуха и быть ориентирован в направлении источника шума.

4.3. Определение шумовых характеристик вен­тиляторов по методу III

4.3.1. Испытательная установка должна соответствовать требованиям, приведенным в пп. 4.2.1—4.2.16.

4.3.2. Помещения для измерения должны соответствовать требованиям ГОСТ 12.1.026—80.

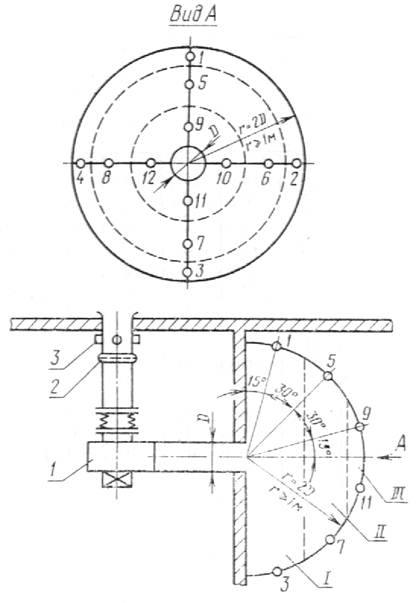

4.3.3. При измерениях микрофон должен быть установлен в 12 точках, расположенных на трех поясах измерительной полусфе­ры радиусом r = 2Dтр (но не менее 1 м), где Dтр — диаметр тру­бы, присоединенный к вентилятору (черт. 10).

Центр измерительной поверхности должен располагаться в центре выходного отверстия трубы. Выходное отверстие трубы должно располагаться в плоскости стены; расстояние края тру­бы от любой ограждающей поверхности должно быть не менее 2D и не менее 1,5 м. Измерительные точки должны быть распо­ложены на пересечении поверхности полусферы с двумя взаимно перпендикулярными плоскостями, проходящими через ось сим­метрии трубы. Угол между соседними точками должен состав­лять 30° (см. черт. 10).

4.3.3.1. Микрофон при измерениях должен быть ориентирован в направлении источника шума.

Примечание. При измерениях шума нагнетания микрофон устанавливают в 4 точках 5—8 на измерительном пояске II (см. черт. 10).

4.4. Определение шумовых характеристик вен­тиляторов по методу IV

4.4.1. Метод основан на определении шумовых характеристик вентилятора путем измерения показателей на открытом конце воздуховода.

4.4.2. Испытываемый вентилятор должен располагаться в помещении, из которого в смежные помещения выводят всасываю­щий и нагнетательный воздуховоды.

Допускается расположение вентилятора в помещении, в кото­ром проводят измерения, при условии, что уровень помех вокруг вентилятора соответствует требованиям п. 2.12.

4.4.3. Длина измерительного участка трубы, присоединенной к всасывающему или нагнетательному отверстию вентилятора, должна быть не менее 4 м.

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

1 — испытываемый  вентилятор;  2 дросселирующее устройство; 3 — место измерения производительности;   I, II, III — измерительные пояса; о — измерительная точка

Черт. 10

4.4.4. Производительность и полное давление вентилятора сле­дует измерять на стороне, противоположной измерительной.

4 4 5 Измерения проводят одним из методов в соответствии с ГОСТ 12.1.026—80, ГОСТ 12.1.027—80 и ГОСТ 12.1.028—80. При этом диаметр воздуховода D принимают равным размеру источника шума lmax.

4.4.6. Средний уровень звуковой мощности шума в полосах частот и его снижение в результате отражения от открытого кон­ца воздуховода корректируют согласно табл. 2.

Таблица 2

Диаметр воздуха или корень квадратный из площади поперечного

Поправка DL, дБ, при среднегеометрических частотах октавных полос, Гц

сечения конца прямоуголь-ного воздуховода, мм

63

125

250

500

1000

2000

4000

8000

100

19

14

10

5

2

0

0

0

125

18

13

8

4

1

0

0

0

140

16

12

8

4

1

0

0

0

160

16

11

7

3

0

0

0

0

180

15

11

6

2

0

0

0

0

200

14

10

6

2

0

0

0

0

225

14

9

5

1

0

0

0

0

250

13

8

4

1

0

0

0

0

280

12

8

3

1

0

0

0

0

315

11

7

3

0

0

0

0

0

355

11

6

2

0

0

0

0

0

400

10

5

2

0

0

0

0

0

450

8

5

1

0

0

0

0

0

500

8

4

1

0

0

0

0

0

560

8

3

1

0

0

0

0

0

600

7

3

1

0

0

0

0

0

710

6

2

0

0

0

0

0

0

800

5

2

0

0

0

0

0

0

900

5

2

0

0

0

0

0

0

1000

4

1

0

0

0

0

0

0

1250

3

0

0

0

0

0

0

0

1400

2

0

0

0

0

0

0

0

Примечание. При разности уровней звукового давления (L1 L3 £ 7 дБ) средний уровень звукового давления определяют по формуле

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                      (1)

по методу II

    ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                         (2)

где Lm — средний уровень звукового давления в полосах частот, дБ;

А — эквивалентная площадь звукопоглощения для данной октавы, м2;

A0 = 1 м2;

DL — поправка для приведения результата измерений в помещении к ре­зультатам измерений в трубе (см. табл. 2);

по методу III

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                                    (3)

где т — число измерительных поясов;

Lpij — поясный уровень звуковой мощности в октавной полосе частот, опре­деляемый по формуле

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                    (4)

где Lmij ¾ средний из измеренных октавный уровень звукового давления в дан­ном поясе, дБ;

Sj — площади измерительных поясов, равные:

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)

r — радиус сферы, равный 2 D или 1 м;

S0 = 1 м2;

D — диаметр трубы, присоединенной к вентилятору.

4.4.7. При определении шумовых характеристик шума всасы­вания или нагнетания вентилятора, шума вентилятора в окружа­ющем пространстве и шума вентилятора, установленного в стене, выбор метода и условий испытаний определяется наличием обо­рудования и размерами испытываемого вентилятора.

4.4.7.1 Шумовые характеристики вентиляторов определяют одним из методов ГОСТ 12.1.026—80, ГОСТ 12.1.027—80 и ГОСТ 12.1.028—80.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Для определения шумовой характеристики вентилятора вычисляют октавные уровни звуковой мощности Lpi аэродинами­ческого шума по средним из измеренных октавных уровней звуко­вого давления Lm.

5.2. Уровни звуковой мощности шума вентиляторов, излучае­мого в воздуховоды, Lрв вычисляют по формулам:

по методу I

   ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)      (5)

где Li октавные уровни звукового давления при данном поло­жении микрофона, дБ;

F — площадь поперечного сечения испытательной трубы, м2;

F0 = 1 м2;

K1 поправка на влияние ветрозащитной насадки на микро­фон в октавной полосе частот (см. рекомендуемое при­ложение 4);

K2 — поправка на влияние потока воздуха в испытательной трубе (см. черт. 5).

Уровни звуковой мощности шума вентиляторов, излучаемого в помещении или открытое пространство, вычисляют по формулам (1) — (5) без учета поправки DL, а при измерении в воздуховоде DL вычитают.

5.3. Для определения шумовых характеристик вентиляторов большого размера (п. 2.11) по модельным испытаниям вентилято­ров меньших номеров следует вычислить:

уровни звуковой мощности ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990) и уровни звуковой мощности ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990) в октавных полосах со среднегеометрическими частотами аэродинамического шума натурного вентилятора соответственно по формулам:

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                       (6)

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                         (7)

где ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990) — суммарный уровень звуковой мощности аэродинами­ческого шума модельного вентилятора;

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990) — октавные уровни звуковой мощности аэродинамичес­кого шума модельного вентилятора;

Dн, пн и Dм, пмдиаметры рабочих колес и частоты враще­ния натурного и модельного вентиляторов.

Среднегеометрические частоты октавных полос для натурного вентилятора вычисляют по формуле

      ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                                                (8)

где f — среднегеометрические частоты октавных полос, в которых проводились измерения.

5.4. Результаты измерений должны быть офор­млены в виде протокола

5.4.1. Шумовые характеристики вентиляторов должны быть представлены в виде таблицы октавных уровней звуковой мощ­ности и звукового давления (в децибелах) и других показателей (по п. 1.4) аэродинамического шума всасывания и нагнетания.

Октавный уровень звукового давления в контрольных точках на расстоянии R от вентилятора вычисляют по формуле

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                          (9)

где Lpi октавный уровень звуковой мощности;

R — расстояние от вентилятора до контрольной точки;

R0 = 1 м.

5.5. В протоколах испытаний вентиляторов должны быть сле­дующие данные:

тип и номер вентилятора, предприятие-изготовитель, порядко­вый номер вентилятора по системе нумерации предприятия-изготовителя, тип электродвигателя и его основные параметры:

используемый метод измерения шумовых характеристик;

общие данные (место проведения измерений, дата, наименова­ние организации, исполнитель, заказчик);

способ установки вентилятора при испытаниях, тип амортиза­тора или амортизирующего устройства, на которых установлен вентилятор;

число помещений для измерения; характеристики помещений, в которых проводились измерения; наличие и характер установ­ленного оборудования; расположение точек измерения времени реверберации или описание использованной трубы с указанием ее размеров:

частотная характеристика времени реверберации;

при измерениях методом внутри трубы — частотная характе­ристика коэффициента отражения концевого поглощающего устройства и поправки на ветрозащитную насадку на микрофон;

типы измерительных приборов;

режимы работы при испытаниях;

измеренные в разных точках и усредненные октавные уровни звукового давления;

расположение и число точек измерения шума;

октавные уровни звукового давления помех;

сведения о внесенных поправках;

дополнительные данные в зависимости от принятой програм­мы испытаний;

дата проведения испытаний.

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. При акустических испытаниях вентиляторов должны соблюдаться требования безопасности   согласно разд. 3   ГОСТ 5976—73 и ГОСТ 11442—74.

6.2. Лица, производящие пуск и остановку вентилятора, долж­ны во время испытания находиться “около выключающих уст­ройств.

6.3. Перед проведением испытаний необходимо проверить надежность крепления вентилятора, а также приборов и других элементов, необходимых для стендовых испытаний.

6.4. Все быстродвижущиеся части стендовой установки дол­жны иметь ограждения.

ПРИЛОЖЕНИЕ I

Справочное

ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В НАСТОЯЩЕМ

СТАНДАРТЕ, И ИХ ОПРЕДЕЛЕНИЯ

Шум во всасывающем или нагнетательном воздуховоде, присоединенном к вентилятору, — шум, излучаемый из входного или выходного патрубков венти­лятора, в присоединенный всасывающий или нагнетательный воздуховод (Lpвс.в, Lpнг.в).

Шум всасывания или нагнетания вентилятора — шум, излучаемый в окру­жающее пространство открытым входным или открытым выходным патрубком вентилятора (или коротким воздуховодом длиной l £ 5D, где D диаметр или эквивалентный диаметр входного или выходного патрубка (Lрвс,нг).

Шум, излучаемый корпусом вентилятора — шум, излучаемый в окружаю­щее пространство корпусом вентилятора при наличии воздуховодов, присоеди­ненных к всасывающему и нагнетательному патрубкам вентилятора (Lрк).

ПРИЛОЖЕНИЕ 2

Рекомендуемое

МЕТОДИКА РАСЧЕТА ШУМООБРАЗОВАНИЯ

В ДРОССЕЛИРУЮЩИХ УСТРОЙСТВАХ

Общий уровень звуковой мощности шума, генерируемого дросселирующими устройствами (см. черт. 5 настоящего стандарта), следует определять по формуле

       ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                          (1)

где v средняя скорость на входе в дросселирующее устройство, подсчитыва­емая по площади подводящего воздуховода, м/с;

F — площадь поперечного сечения подводящего воздуховода, м2;

y — экспериментально полученная поправка, равная 20 дБ для шайбы-ре­шетки № 7, 24 дБ — для шайбы-решетки № 6, 30 дБ — для шайбы-решетки № 4. Для остальных шайб-решеток значения поправки y принимают по интер­поляции.

Октавные уровни звуковой мощности шума, излучаемого дросселирующими устройствами в помещение, подсчитывают по формуле

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                                (2)

где DL1 зависит безразмерной частоты f, определяемой выражением

      ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                                      (3)

где f частота, Гц;

D — средний поперечный размер воздуховода (эквивалентный диаметр), м;

v — средняя скорость на входе в решетку, м/с.

Значения величин DL1 приведены в таблице.

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990), Гц

0,4

0,6

0,8

10

20

40

60

80

10

20

40

60

80

100

200

400

600

800

DL1, дБ

17

14

12

10

7

7

7

8

9

10

11

13

14

15

17

20

22

23

ПРИЛОЖЕНИЕ 3

Рекомендуемое

МЕТОДИКА ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ОТРАЖЕНИЯ КОНЦЕВОГО ПОГЛОЩАЮЩЕГО УСТРОЙСТВА

Стоячая звуковая волна в испытательной трубе с концевым поглощающим устройством создается высококачественным громкоговорителем, размещенным внутри кожуха, присоединенным ко входу трубы и излучающим звуковой сиг­нал чистого тона от звукового генератора.

Приемный тракт должен состоять из конденсаторного микрофона, усили­теля, узкополосного анализатора и самописца уровня.

Измерения проводят на частотах 80, 100, 125, 160, 200, 250, 315,400, 500 Гц. Передвигая микрофон вдоль всей оси трубы, находят значения макси­мальных Lmax и минимальных Lmin уровней звукового давления, регистри­руемых на самописце.

Затем повторяют ту же процедуру на частотах других октавных полос вплоть до граничной частоты 1-й поперечной моды, определяемой по формуле

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                                   (1)

где с — скорость звука, равная 340 м/с;

Dтр — диаметр испытательной трубы, мм.

Коэффициент отражения b рассчитывают по формуле

ГОСТ 12.2.028-84 (с изм. 1, 1989, изм. 2, 1990)                            (2)

ПРИЛОЖЕНИЕ 4

Рекомендуемое

МЕТОДИКА ОПРЕДЕЛЕНИЯ ЧАСТОТНОЙ ХАРАКТЕРИСТИКИ ПОПРАВКИ НА ВЕТРОЗАЩИТНУЮ НАСАДКУ НА МИКРОФОН

Конструкция и размеры ветрозащитной насадки приведены на черт. 8 на­стоящего стандарта. Сопротивление продувания материала, покрывающего щель, должно быть в пределах 400—800 нс/м3.

Микрофон с ветрозащитной насадкой имеет острую характеристику направ­ленности, поэтому при проведении измерений его следует располагать строго вдоль оси трубы.

Частотную характеристику чувствительности микрофона с ветрозащитной насадкой определяют в измерительной трубе на октавных полосах шума на­гнетания вентилятора при полностью закрытом патрубке всасывания. Исполь­зуют приемный тракт для измерений шума вентилятора. Микрофоном без вет­розащитной насадки измеряют уровни звукового давления, создаваемые венти­лятором на среднегеометрических частотах октавных полос. Затем те же изме­рения повторяют микрофоном с ветрозащитной насадкой. Вычисляют разности уровней звукового давления, измеренных без ветрозащитной насадки, и за ней для всех октавных полос. Полученные величины являются частотной ха­рактеристикой поправки на ветрозащитную насадку.



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
