ГОСТ 12.1.024-81 (1996)

ГОСТ 12.1.024-81

(СТ СЭВ 3076-81)

Группа Т58

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

Шум. Определение шумовых характеристик источников шума в заглушенной камере

Точный метод

Occupational safety standards system.

Noise. Determinational of noise characteristics of noise sources in anechoic room. Precision method

Дата введения 1981-07-01

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27 февраля 1981 г. № 1087

ПЕРЕИЗДАНИЕ (январь 1996 г.) с Изменением № 1, утвержденным в ноябре 1982 г. (ИУС № 2-83).

Настоящий стандарт распространяется на машины, технологическое оборудование и другие источники шума (далее источники шума), которые создают в воздушной среде все виды шумов, как по частотному составу, так и по временным характеристикам по ГОСТ 12.1.003-83.

Стандарт устанавливает точный метод измерения при определении уровней звуковой мощности в полосах частот и корректированного по характеристике А уровня звуковой мощности, а также показателя направленности излучения источников шума в заглушенной камере со звукопоглощающим или звукоотражающим полом.

Стандарт полностью соответствует СТ СЭВ 3076-81.

(Измененная редакция, Изм. № 1).

1 Общие положения

1.1 Точный метод измерения в заглушенной камере при выполнении всех условий измерения обеспечивает получение максимального среднего квадратического отклонения уровней звуковой мощности в полосах частот и корректированного по характеристике А уровня звуковой мощности по ГОСТ 23941-79.

1.2 Измерения должны проводиться:

в заглушенных камерах со звукопоглощающим полом;

в заглушенных камерах со звукоотражающим полом.

Проверка условий измерений по 3.3 и 3.4.

1.3 Измерения уровней звукового давления должны быть проведены в октавных полосах частот со среднегеометрическими частотами от 125 до 8000 Гц; в третьоктавных полосах со среднегеометрическими частотами от 100 до 10000 Гц или в более узких полосах частот, а также в уровнях звука.

Допускаются измерения на более низких и более высоких частотах.

1.4 Величины максимальных средних квадратических отклонений уровней звуковой мощности в полосах частот при расширении частотного диапазона измерений или в более узких полосах частот, чем треть октавы по п.1.3, должны быть определены в результате дополнительных измерений.

2 Аппаратура

2.1 Для измерений уровней звукового давления и уровней звука применяют шумомеры 1-го класса по ГОСТ 17187-81 с полосовыми электрическими фильтрами по ГОСТ 17168-82 или измерительными трактами с характеристиками, соответствующими этим стандартам.

Микрофон шумомера или измерительного тракта должен быть предназначен для измерений в свободном звуковом поле.

2.2 Акустическая и электрическая калибровка шумомера или измерительного тракта должна проводиться до и после проведения измерений.

Погрешность применяемого для акустической калибровки источника звука не должна превышать ±0,3 дБ.

3 Условия измерений

3.1 Объем заглушенной камеры должен быть не менее чем в 200 раз больше объема испытываемого источника шума и не менее чем 100 м3.

3.2 Коэффициент звукопоглощения облицовок заглушенной камеры должен быть не менее 0,95 в диапазоне частот 125 Гц и выше и не менее 0,90 в диапазоне частот ниже 125 Гц.

Коэффициент звукопоглощения жесткого пола в заглушенных камерах со звукоотражающим полом должен быть не более 0,06.

3.3 Заглушенные камеры удовлетворяют требованиям настоящего стандарта в тех зонах пространства камеры, где разность между теоретическим спадом уровней звукового давления с увеличением расстояния от источника и измеренным фактическим спадом уровней в тех же точках в диапазоне частот измерения не превышает величин, приведенных в табл.1.

Таблица 1

Вид камеры

Среднегеометрические частоты третьоктавных полос, Гц

Допустимая разность спадов уровней, дБ

Заглушенная камера со звукоотражающим (жестким) полом

£500

±2,5

1000-5000

±2,0

³5000

±3,0

Заглушенная камера со звукопоглощающи полом

£500

±1,5

1000-5000

±1,0

³5000

±1,5

3.4 Проверка звукового поля в заглушенных камерах проводится в соответствии с приложением.

3.5 Шум помех, например от аэродинамических потоков вблизи микрофона, от вибрации, передаваемых на измерительные приборы от влияния электрических или магнитных полей или других источников шума, должен измеряться в тех же величинах и измерительных точках, что и шум испытываемого источника.

Допускается не учитывать шум помех, если он на 15 и более дБ (дБА) ниже уровня шума, измеренного при включенном источнике шума.

Число точек измерения шума помех может быть уменьшено, если эквивалентный уровень помех распределен в камере равномерно.

3.6 Если разность между уровнем измеренного шума и эквивалентным уровнем помех DL постоянна и менее чем 6 дБ (дБА) или она колеблется во времени и менее 15 дБ (дБА), то результат измерения не может быть оценен. Если разность DL³6 дБ (дБА) для учета помех следует из уровня, измеренного при работе источника шума данной измерительной точке, вычесть значения D, приведенные в табл.2.

Таблица 2

DL, дБ (дБА)

D, дБ (дБА)

6

1,3

7

1,0

8

0,8

9

0,6

10

0,4

11

0,3

12

0,3

13

0,2

14

0,2

4 Подготовка к измерениям

4.1 Испытываемый источник следует установить на полу заглушенной камеры со звукоотражающим (жестким) полом или поместить в середине камеры со звукопоглощающим полом.

Режимы и условия работы источника шума, его установка, монтаж и оснащение по ГОСТ 23941-79.

4.2 Точки измерения следует располагать на измерительной поверхности.

Измерительная поверхность - условная поверхность, которая окружает машину со всех сторон (в камере со звукопоглощающим полом) или заканчивается на звукоотражающем полу камеры.

В качестве измерительной поверхности следует принимать сферу в камерах со звукопоглощающим полом, и полусферу - в камерах со звукоотражающим полом.

Центр сферической поверхности О должен совпадать с акустическим или геометрическим центром огибающего источник шума параллелепипеда (это должно быть точно указано в протоколе измерений).

Центр полусферической поверхности О должен совпадать с проекцией центра огибающего источник шума параллелепипеда на звукоотражающую плоскость пола камеры.

Параллелепипед, огибающий источник шума, установленный на жестком полу - условная поверхность также окружающая источник шума и заканчивающаяся на звукоотражающей плоскости. Размеры параллелепипеда должны примерно соответствовать габаритным размерам источника шума. При определении их не следует учитывать части источника, которые существенно не излучают звуковой энергии (рычаги, концы валов и т.п.), но следует учитывать траектории, описываемые движущимися при работе частями источника шума.

4.3 Радиус сферической или полусферической измерительной поверхности должен быть больше или равен удвоенному максимальному размеру огибающего параллелепипеда (R³21max), но не менее 1 м.

Размеры измерительной поверхности должны быть таковы, чтобы точки измерения были расположены в зоне свободного звукового поля камеры, где удовлетворяются условия 3.4.

4.4 Площадь сферической измерительной поверхности следует вычислять по формуле S=4pR2, а полусферической измерительной поверхности по формуле S=2pR2, где R - радиус измерительной поверхности в м.

4.5 При измерениях на сферической измерительной поверхности следует использовать 20 точек измерения, расположенных симметрично на двух полусферах. Координаты точек измерения приведены в табл.3.

Таблица 3

Точки измерения

x/R

y/R

z/R

1

0

0,93

0,36

2

0

0,93

-0,36

3

0,58

0,58

0,58

4

0,58

0,58

-0,58

5

0,93

0,36

0

6

0,36

0

0,93

7

0,36

0

-0,93

8

0,93

-0,36

0

9

0,58

-0,58

0,58

10

0,58

-0,58

-0,58

11

0

-0,93

0,36

12

0

-0,93

-0,36

13

-0,58

-0,58

0,58

14

-0,58

-0,58

-0,58

15

0,93

-0,36

0

16

-0,36

0

0,93

17

-0,36

0

-0,93

18

-0,93

0,36

0

19

-0,58

0,58

0,58

20

-0,58

0,58

-0,58

Таблица 4

Точки измерения

x/R

y/R

z/R

1

-0,99

0

0,15

2

0,5

-0,86

0,15

3

0,5

0,86

0,15

4

-0,45

0,77

0,45

5

-0,45

-0,77

0,45

6

0,89

0

0,45

7

0,33

0,57

0,75

8

-0,66

0

0,75

9

0,33

-0,57

0,75

10

0

0

1

4.6 При измерениях на полусферической измерительной поверхности следует использовать минимум 10 точек измерения. Относительные координаты точек измерения приведены в табл.4.

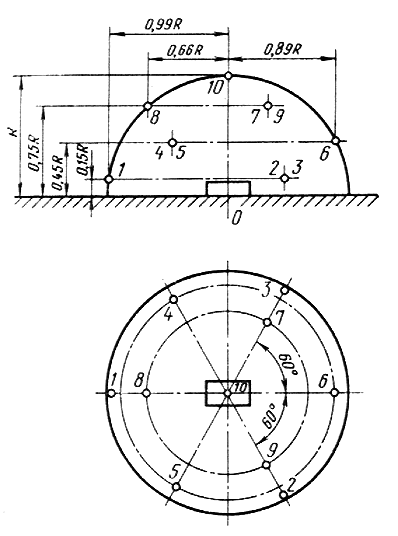

На черт.1 дана схема расположения 10 точек измерения на полусферической измерительной поверхности.

4.7 Если разность между максимальными и минимальными уровнями звукового давления или уровнями звука на измерительной поверхности в дБ (дБА) численно больше, чем половина числа точек измерения, то количество точек измерения должно быть увеличено и они должны быть равномерно распределены по площади измерительной поверхности.

ГОСТ 12.1.024-81 (1996)

Черт.1

Это значит, что каждой точке измерения должна соответствовать равная часть площади измерительной поверхности.

4.8 При определении показателя направленности точки измерения следует располагать на измерительной поверхности в определенной плоскости (например, горизонтальной и вертикальной), с угловыми интервалами не более 15°.

4.9 При измерениях кроме микрофона, устанавливаемого в отдельной точке измерения, допускается применение непрерывно и равномерно передвигающегося по измерительной поверхности микрофона.

Микрофон должен передвигаться не менее чем по 5 концентрическим окружностям в горизонтальных плоскостях (см. черт.2) или по 10 полуокружностям в вертикальных плоскостях, параллельным одна другой (см. черт.3).

Усреднение уровней звукового давления следует производить отдельно на каждой траектории движения микрофона.

ГОСТ 12.1.024-81 (1996)

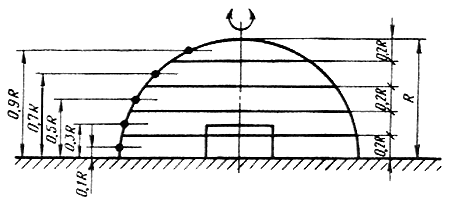

Черт.2

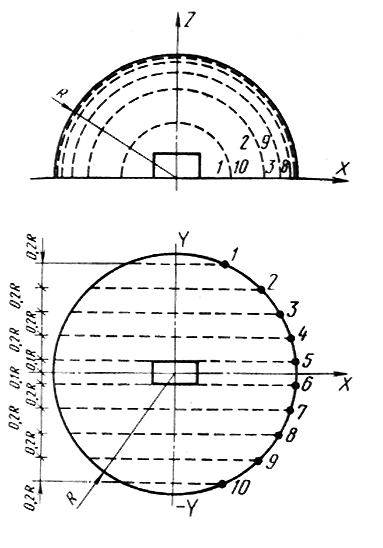

ГОСТ 12.1.024-81 (1996)

Черт.3

4.10 Для источников шума больших размеров допускается проводить измерения на измерительной поверхности, которая расположена на одном и том же расстоянии d от огибающего источник шума параллелепипеда, в 16 точках измерения по ГОСТ 12.1.026-80.

5 Проведение измерения

5.1 Микрофон должен быть установлен в точке измерения и ориентирован в направлении испытываемого источника шума.

Микрофон должен быть соединен с шумомером или измерительным трактом кабелем так, чтобы измерительная аппаратура находилась, по возможности, вне заглушенной камеры.

5.2 Все вспомогательное оборудование, необходимое для работы испытываемого источника шума, а также воздуховоды и трубопроводы должны быть по возможности удалены из заглушенной камеры.

5.3 На шумомере должна быть установлена временная характеристика S (медленно).

Показания шумомера отсчитывать с интервалом не менее 10 с на частотах выше 100 Гц и не менее 30 с на частотах ниже 100 Гц, регистрируя установившееся показание или среднее значение максимальных показаний прибора.

Для импульсных шумов следует дополнительно записывать показания при временной характеристике I (импульс).

Для непостоянных шумов должны быть измерены эквивалентные уровни звука LАЭКВ, дБА.

6 Результаты измерений

6.1 Средний уровень звукового давления в полосах частот Lm в дБ или средний уровень звука LAm в дБА при равномерном распределении точек измерения на измерительной поверхности должен быть вычислен по формуле

ГОСТ 12.1.024-81 (1996)     (1)

где Li - уровень звукового давления в полосе частот, дБ, или уровень звука, дБА, в i-й точке измерения с поправками по 3.6;

n - количество точек измерения на измерительной поверхности.

Если значения Li различаются не более чем на 5 дБ, дБА, то величину Lm вычисляют по формуле

ГОСТ 12.1.024-81 (1996)     (2)

6.2 Средний уровень звукового давления в полосах частот Lm в дБ или средний уровень звука LAm в дБА при неравномерном распределении точек измерения на измерительной поверхности или при передвижении микрофона по траекториям по п.4.9 должен быть вычислен по формуле

ГОСТ 12.1.024-81 (1996)     (3)

где Li - средний уровень звукового давления в полосе частот, дБ, или средний уровень звука, дБА, в i-й точке измерения или на i-й траектории движения  микрофона  с поправками по п.3.6;

S - площадь измерительной поверхности, м2;

Si - часть площади измерительной поверхности, соответствующая i-й точке измерения или i-й траектории движения микрофона, м2;

k - количество точек измерения или траекторий движения микрофона.

6.3 Уровень звуковой мощности в полосах частот LP, дБ, или корректированный уровень звуковой мощности LPA, дБА, вычисляют по формуле

ГОСТ 12.1.024-81 (1996)     (4)

где Lm - см.6.1 или 6.2;

S - площадь измерительной поверхности, м2, по 4.4;

S0=1 м2;

C - поправка, учитывающая температуру и атмосферное давление воздуха в заглушенной камере в период измерений, ее следует определять по формуле (5) и учитывать в случае, когда условия в заглушенной камере отличаются от нормальных: t=20 °С и pст=1,013 105 Па.

6.4 Поправку на температуру и атмосферное давление воздуха в заглушенной камере следует вычислять по формуле

ГОСТ 12.1.024-81 (1996)     (5)

где pст - атмосферное давление, Па;

t - температура воздуха, °С.

6.5 Показатель направленности излучения источника шума при измерениях на сферической измерительной поверхности следует вычислять по формуле

ГОСТ 12.1.024-81 (1996)     (6)

где Li - уровень звукового давления в полосе частот, дБ, или уровень звука, дБА, в i-й измерительной точке измерения на сферической измерительной поверхности;

Lm - средний уровень звукового давления в полосах частот, дБ, или средний уровень звука, дБА, на сферической измерительной поверхности, в соответствии с 6.1 или 6.2.

6.6 Показатель направленности излучения источника шума при измерениях на полусферической измерительной поверхности следует вычислять по формуле

ГОСТ 12.1.024-81 (1996)     (7)

6.7 Результаты измерений следует занести в протокол по ГОСТ 23941-79.

Приложение

(обязательное)

Проверка звукового поля в заглушенных камерах

Для проверки звукового поля в заглушенных камерах следует применять:

громкоговоритель диаметром 25 см, вмонтированный в заглушенный ящик на частотах ниже 400 Гц;

два соединенных друг с другом громкоговорителя диаметром 10 см, работающих как пульсирующая сфера, на частотах от 400 до 2000 Гц;

громкоговоритель, диафрагма которого соединена с трубкой 1,5 см диаметром, через которую происходит излучение звука, на частотах от 2000 до 10000 Гц;

микрофон диаметром не более 13 мм;

усилитель, генератор чистых тонов или генератор белого шума (если испытываемые источники шума излучают широкополосный шум).

Громкоговорители устанавливают в центре звукоотражающего пола заглушенной камеры или закрепляют в центре пространства полностью заглушенной камеры.

Микрофон равномерно перемещают по восьми направлениям от источника шума. Четыре направления должны проходить из центра излучения к углам заглушенной камеры, а остальные - выбраны случайно, но не слишком близко по высоте к звукоотражающему полу камеры.

Громкоговоритель должен излучать чистые тона на частотах 63, 80, 100, 125, 250, 500, 1000, 2000, 4000, 5000, 6300, 8000, 12500, 16000 Гц или полосы белого шума шириной в одну или треть октавы.

В период перемещения микрофона на самописце уровня следует записывать изменение уровней звукового давления с увеличением расстояния от источника по каждому из направлений на каждой частоте.

Полученные спады уровней звукового давления следует сравнить с рассчитанными спадами, определяемыми по закону обратно-пропорциональной зависимости (6 дБ при удвоении расстояния от источника шума).

Если разности между измеренными и рассчитанными спадами уровней для каждого направления и каждой частоты не превышают величин, приведенных в табл.1 настоящего стандарта, то заглушенная камера удовлетворяет требованиям настоящего стандарта.
