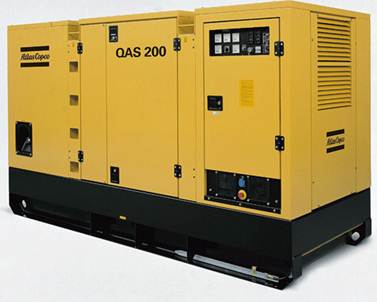

Электростанция дизельная "Atlas Copco QAS200VOD"

Электростанция дизельная "Atlas Copco QAS200VOD"

     Дизель-генератор оборудован прочным всепогодным (класс защиты - IP54) шумопоглощающим кожухом, изготовленным из холоднокатаной оцинкованной стали и окрашенным порошковым методом с последующей термообработкой, предотвращающим коррозию, и может быть установлен вне помещения при любых погодных условиях с уклоном до 15 градусов от горизонтали в любом направлении. Специальный фундамент не требуется. Двигатель и генератор переменного тока соединены соосно и закреплены на мощной стальной раме при помощи виброизоляторов.

Технические характеристики



Мощность в режиме PRP при 50 Гц

200 кВА / 160 кВт

Мощность в режиме LTP при 50 Гц

220 кВА / 176 кВт

Коэффициент мощности (cos Ф)

0,8

Номинальный ток при 400 В

289,9 А

Двигатель

Электростанция дизельная "Atlas Copco QAS200VOD"

Дизельный марки

Volvo Penta TWD740GE

Число цилиндров

6

Расположение цилиндров

рядное

Охлаждение

жидкостное

Номинальная мощность при 50 Гц

181,0 кВт

Скорость вращения при 50 Гц

1500 об/мин

Рабочий объем цилиндров

7,28 л

Расход топлива на 100% / 0% мощности

40,6 / н/д л/ч

Удельный расход топлива

0,213 кг/кВтч

Топливная автономность при 100% нагрузке

13,4

Максимальный расход масла при 100% нагрузке

н/д

Емкость масляной системы

24,0 л

Емкость системы охлаждения

26,0 л

Подача топлива в камеру сгорания

прямой впрыск

Пуск двигателя

электростартер

Электрическая система

12 В

Соответствие стандартам по содержанию вредных веществ в выхлопе

EURO II, EURO III, TA-Luft 4000

Генератор

Электростанция дизельная "Atlas Copco QAS200VOD"

Переменного тока

Mecc Alte ECO 38-3S

Класс изоляции обмоток

Н (высший)

Напряжение

400 В

Перегрузочная способность по току

300% в течение 20 с

Число выводов

12

Способность мгновенного приема нагрузки

70%

Уровень шума

Электростанция дизельная "Atlas Copco QAS200VOD"

Уровень звуковой мощности

98 дБА

Уровень звукового давления на 7 м

69,6

Условия эксплуатации

Электростанция дизельная "Atlas Copco QAS200VOD"

Диапазон рабочих температур без подогрева ОЖ

- 18 ... + 50° С

Диапазон рабочих температур с подогревом ОЖ

- 25 ... + 50° С

Высота над уровнем моря

0 ... 4000 м

Относительная влажность воздуха

0 ... 100%

Габаритные размеры и масса

Электростанция дизельная "Atlas Copco QAS200VOD"

Длина

3471 мм

Ширина

1431 мм

Высота со стандартным топливным баком

2128 мм

Вес сухой со стандартным топливным баком

3296 кг

Вес рабочий со стандартным топливным баком

3740 кг



 Панель управления

 Панель управления, установленная на ДГУ, оборудована тремя амперметрами, вольтметром с селекторным переключателем фаз, тахометром/частотомером, манометром смазочного масла, термометром охлаждающей жидкости, указателем уровня топлива, лампой освещения, а также счетчиком моточасов, 4-полюсным защитным автоматическим выключателем на выходе генератора и распределительной клеммной колодкой для подключения силовых кабелей, блоком управления и кнопкой аварийного останова.

Дизель-генератор оборудован

дизельным четырехтактным шестицилиндровым двигателем Volvo Penta TWD740GE (Швеция);

синхронным бесщеточным генератором переменного тока Mecc Alte ECO37-3S (Италия), допускающим 300%-ную перегрузку в течение 20 секунд;

защитным реле утечки на «землю» с диапазоном регулировки 0,025

системой водяного охлаждения с мощным осевым вентилятором;

системой фильтрации топлива с предварительным влагоотделением;

автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1 %;

электронным регулятором скорости вращения (частоты) с точностью регулировки ± 0,25 %;

встроенным запирающимся топливным баком емкостью 530 литров;

дренажным масляным насосом;

гибким дренажным шлангом для охлаждающей жидкости;

системой шумоглушения, обеспечивающей уровень шума 69,6 дБА на расстоянии 7 метров при 75% нагрузке;

металлическим штырем для заземления генератора при работе в полевых условиях;

системой предпускового подогрева воздуха, поступающего в камеру сгорания;

системами защиты по высокой температуре охлаждающей жидкости, низкому давлению масла и низкому напряжению на выходе генератора переменного тока.

Дизель-генератор нормирован по следующим режимам эксплуатации:

Аварийный (LTP)

Limited Time Power (согласно ISO 8528-1) означает, что генератор способен работать на номинальной мощности (с переменной нагрузкой) максимально 500 часов в год, но не более 300 часов непрерывно. Перегрузки не допускаются.

Непрерывный на переменную мощность (PRP)

 Prime Power (согласно ISO 8528-1) означает, что генератор способен работать на 90% номинальной мощности (с переменной нагрузкой) неограниченное число часов в год (с перерывами на регламентное техобслуживание). Допускается 10%-ная перегрузка в течение 1 часа из каждых 12 рабочих часов.
