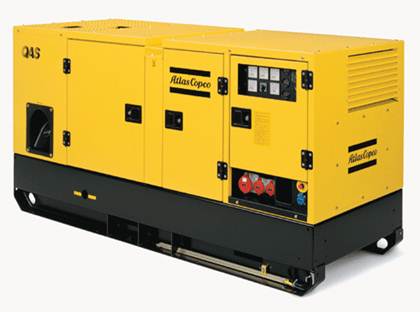

Электростанция дизельная "Atlas Copco QAS 138 PD"

Электростанция дизельная "Atlas Copco QAS 138 PD"

     Дизель-генератор оборудован прочным всепогодным (для панели управления - класс IP54 ) шумопоглощающим кожухом, изготовленным из холоднокатаной оцинкованной стали и окрашенным порошковым методом с последующей термообработкой, предотвращающим коррозию, и может быть установлен вне помещения при любых погодных условиях с уклоном 15 градусов от горизонтали в любом направлении. Специальный фундамент не требуется. Для удобства погрузо-разгрузочных работ корпус оснащен пазами под вилочный погрузчик и рымом для транспортировки краном. Широкие запирающиеся дверцы обеспечивают удобный и легкий доступ ко всем узлам и органам управления. Все двери и топливный бак запираются на ключ. Двигатель и генератор переменного тока соединены соосно и закреплены на мощной стальной раме при помощи виброизоляторов.

Технические характеристики



Мощность в режиме PRP при 50 Гц

125,0 кВА / 100,0 кВт



Мощность в режиме LTP при 50 Гц

137,5 кВА / 110,0 кВт

Коэффициент мощности (cos Ф)

0,8

Номинальный ток при 400 В

181,2 А

Двигатель

Электростанция дизельная "Atlas Copco QAS 138 PD"

Дизельный марки

PERKINS 1006-ТAG

Число цилиндров

6

Расположение цилиндров

рядное

Охлаждение

жидкостное

Номинальная мощность при 50 Гц

110,0 кВт

Скорость вращения при 50 Гц

1500 об/мин

Рабочий объем цилиндров

5,99 л

Расход топлива на 100% / 0% мощности

28,3 / 3,6 л/ч

Удельный расход топлива

0,24 кг/кВтч

Топливная автономность при 100% нагрузке

11,0

Максимальный расход масла при 100% нагрузке

48,8 г/ч

Емкость масляной системы

19,0 л

Емкость системы охлаждения

28,0 л

Подача топлива в камеру сгорания

прямой впрыск

Пуск двигателя

электростартер

Электрическая система

12 В

Соответствие стандартам по содержанию вредных веществ в выхлопе

EURO II, EURO III, TA-Luft 4000

Генератор

Электростанция дизельная "Atlas Copco QAS 138 PD"

Переменного тока

Mecc Alte ECO 34-1L

Класс изоляции обмоток

Н (высший)

Напряжение

400 В

Перегрузочная способность по току

300% в течение 20 с

Число выводов

12

Способность мгновенного приема нагрузки

80%

Уровень шума

Электростанция дизельная "Atlas Copco QAS 138 PD"

Уровень звуковой мощности

98 дБА

Уровень звукового давления на 7 м

70.2

Условия эксплуатации

Электростанция дизельная "Atlas Copco QAS 138 PD"

Диапазон рабочих температур без подогрева ОЖ

- 18 ... + 50° С

Диапазон рабочих температур с подогревом ОЖ

- 25 ... + 50° С

Высота над уровнем моря

0 ... 4000 м

Относительная влажность воздуха

0 ... 100%

Габаритные размеры и масса

Электростанция дизельная "Atlas Copco QAS 138 PD"

Длина

3112 мм

Ширина

1131 мм

Высота со стандартным топливным баком

1507 мм

Вес сухой со стандартным топливным баком

2096 кг

Вес рабочий со стандартным топливным баком

2424 кг

Панель управления

 Панель управления, установленная на дизель-генераторе, оборудована тремя амперметрами, вольтметром с селекторным переключателем фаз, тахометром/частотомером, манометром смазочного масла, термометром охлаждающей жидкости, указателем уровня топлива, лампой освещения, а также счетчиком моточасов, 4-полюсным защитным автоматическим выключателем на выходе генератора и распределительной клеммной колодкой для подключения силовых кабелей, блоком управления и кнопкой аварийного останова. Блок управления снабжен «сухими» контактами для дистанционного пуска. На выходе генератора также установлена одн офазная силовая розетка на 16 А для питания электроинструмента, снабженная автоматическим защитным выключателем.

Дизель-генератор оборудован

дизельным четырехтактным шестицилиндровым двигателем Perkins (Англия);

синхронным бесщеточным генератором переменного тока Mecc Alte (Италия);

регулируемым реле утечки на "землю" с диапазоном 0,025-25 Ампер.

электронный стабилизатор частоты 50 или 60 Гц;

электронный стабилизатор частоты 50 и 60 Гц;

системой водяного охлаждения с мощным осевым вентилятором;

системой фильтрации топлива с предварительным влагоотделением;

автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1,5 %;

электронным регулятором скорости вращения (частоты) с точностью регулировки ± 0,25 %;

встроенным запирающимся топливным баком емкостью 310 литров;

разъемом для подключения к внешнему топливному баку;

дренажным масляным шлангом и дренажным шлангом для охлаждающей жидкости;

системой шумоглушения, обеспечивающей уровень шума 70,2 дБА на расстоянии 7 метров при 75% нагрузке;

металлическим штырем для заземления генератора при работе в полевых условиях;

системой предпускового подогрева;

системами защиты по высокой температуре охлаждающей жидкости, низкому давлению масла, высокой скорости вращения и падению напряжения.

Режим эксплуатации : Непрерывный на полную мощность (Continuous Power).

Данный режим (согласно ISO 8528-1) означает, что дизель-генератор способен работать непрерывно на постоянную 100%-ную мощность неограниченное число часов в год. Допускается 10%-ная перегрузка по мощности в течение 1 часа каждые 12 часов.
