 М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ

 Экспликация материалов и деталей к узлам покрытия с кровлей из профилированных стальных листов



N поз.

Наименование

1

Несущий стальной профилированный настил

2

Стальной профилированный настил

3

Пароизоляция

4

Ветрозащита из пленки Tyvek®

5

Теплоизоляция

6

Термовкладыш из бакелизированной фанеры

7

Опорный элемент из стали  М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ=3 мм

8

Элемент жесткости  М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ=2 мм

9

Дистанционный прогон

10

Шайба стальная

11

Герметизирующая лента

12

Мастика герметизирующая

13

Винт самонарезающий

14

Заклепка комбинированная

15

Винт самонарезающий

16

Шайба неопреновая

17

Заглушка из минераловатного мата

18

Стальная гребенка по форме профлиста

19

Оцинкованная сталь  М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ=0,8 мм

20

Защитный фартук из оцинкованной стали  М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ=0,8 мм

21

Гребенчатый уплотнитель из пористой резины

22

Труба

23

Стальной квадратный стакан с фланцем

24

Дополнительные прогоны

25

Хомут

26

Зонт из оцинкованной стали

27

Коньковый защитный фартук

28

Гребенка

29

Слив

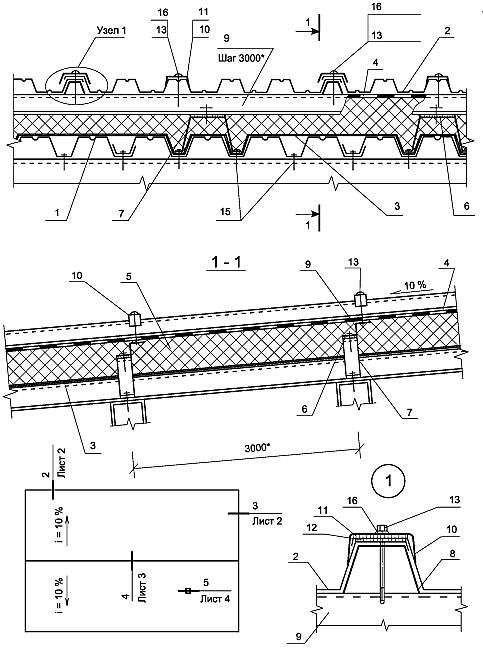

Покрытие с кровлей из профилированных стальных листов



Схема маркировки узлов



 М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ

________________

* - справочный размер

2



 М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ

3



 М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ

4



 М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ

5



 М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ

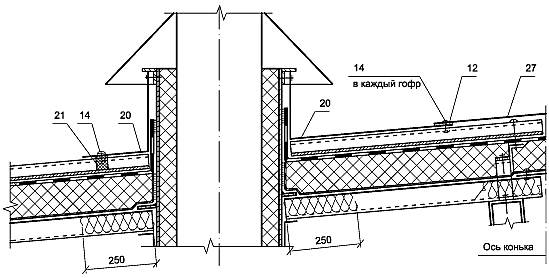

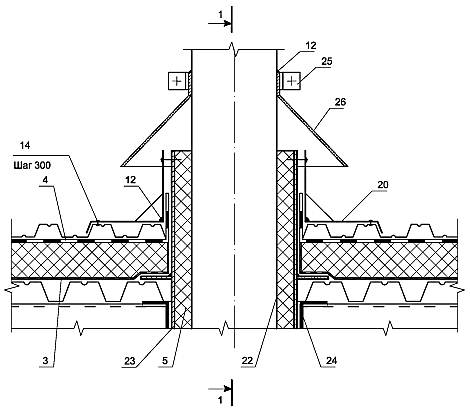

1-1 (узел 5)



 М24.13/05-3. РАЗДЕЛ 3. ПОКРЫТИЯ С КРОВЛЕЙ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФЛИСТОВ
