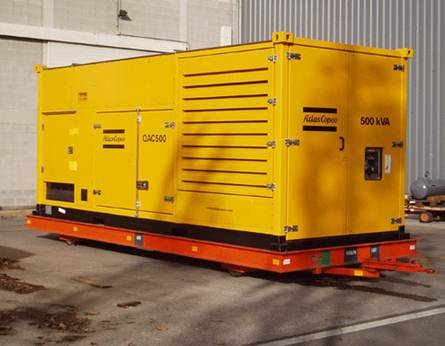

Установка дизель-генераторная "Atlas Copco QAC500"

Установка дизель-генераторная "Atlas Copco QAC500"

Двигатель и генератор переменного тока соединены соосно и закреплены на мощной стальной съемной раме, оборудованной герметичным поддоном, при помощи виброизоляторов.

Технические характеристики



Мощность в режиме PRP при 50 Гц

500 кВА / 400 кВт

Мощность в режиме LTP при 50 Гц

550 кВА / 440 кВт

Коэффициент мощности (cos Ф)

0,8

Номинальный ток при 400 В

724,6 А

Двигатель

Установка дизель-генераторная "Atlas Copco QAC500"

Дизельный марки

Deutz BF8M1015CP

Число цилиндров

8

Расположение цилиндров

V-образное

Охлаждение

жидкостное

Номинальная мощность при 50 Гц

490,0 кВт

Скорость вращения при 50 Гц

1500 об/мин

Рабочий объем цилиндров

15,87 л

Расход топлива на 100% / 0% мощности

99,7 / 8,79 л/ч

Удельный расход топлива

0,199 кг/кВтч

Топливная автономность при 100% нагрузке

15.0

Максимальный расход масла при 100% нагрузке

250 г/ч

Емкость масляной системы

38,0 л

Емкость системы охлаждения

100,0 л

Подача топлива в камеру сгорания

прямой впрыск

Пуск двигателя

электростартер

Электрическая система

24 В

Соответствие стандартам по содержанию вредных веществ в выхлопе

EURO II, EURO III, TA-Luft 4000

Генератор

Установка дизель-генераторная "Atlas Copco QAC500"

Переменного тока

Mecc Alte ECO40-2L/4

Класс изоляции обмоток

Н (высший)

Напряжение

400 В

Перегрузочная способность по току

300% в течение 20 с

Число выводов

12

Способность мгновенного приема нагрузки

58%

Уровень шума

Установка дизель-генераторная "Atlas Copco QAC500"

Уровень звуковой мощности

96 дБА

Уровень звукового давления на 7 м

н/д

Условия эксплуатации

Установка дизель-генераторная "Atlas Copco QAC500"

Диапазон рабочих температур

- 25 ... + 50° С

Высота над уровнем моря

0 ... 4000 м

Относительная влажность воздуха

0 ... 100%

Габаритные размеры и масса

Установка дизель-генераторная "Atlas Copco QAC500"

Длина

6058 мм

Ширина

2438 мм

Высота

2591 мм



 Двигатель

 8-цилиндровый (модель BF8M1015CP) V-образный дизельный двигатель производства Deutz (Германия) с турбонаддувом и промежуточным охлаждением. Электронное управление для оптимизации впрыска топлива. Точность стабилизации скорости вращения 0,25%. Система управления EMR II производства Deutz, обеспечивающая наилучшее сочетание мощности, надежности, экономичности и низкого содержания вредных веществ в выхлопных газах. Индивидуальная электронная калибровка каждого инжектора. Предварительные топливные фильтры с влагосепараторами, воздушные фильтры двухступенчатой очистки с вакуумными индикаторами запыленности, топливные фильтры тонкой очистки, масляные фильтры.

Генератор

 Синхронный бесщеточный трехфазный генератор переменного тока ECO 40-2L/4 производства Mecc-Alte (Италия) . Ротор и статор с обмотками с шагом 2/3 и классом изоляции Н, помещенные в корпус со степенью защиты IP23. Вакуумная пропитка каучуком и эпоксидным лаком. Автоматический электронный регулятор напряжения по трем фазам с точностью стабилизации 1%. Допустимая перегрузка: 300% в течение 20 секунд, 50% в течение 2 минут, 10% в течение 1 часа каждые 6 часов.

Контейнер

 Двигатель и генератор размещены в шумопоглощающем 20-футовом контейнере с герметичным основанием, согласно стандарту ISO. Контейнер оборудован уникальной системой шумоглушения, обеспечивающей чрезвычайно низкий для подобных установок уровень звуковой мощности (LWA) - 92 дБA (согласно стандарту ISO 84/536/EC). Встроенный съемный топливный бак емкостью 1500 литров с двойными стенками рассчитан на 8/15 часов непрерывной работы без дозаправки при 100% нагрузке.

Панель управления

 Панель управления Qc4001 для эксплуатации дизель-генератора в автоматическом режиме с возможностью синхронизации и параллельной работы с другими ДГУ и сетью, а также контроля уровня топлива, температуры охлаждающей жидкости и давления масла, а также линейных и фазных напряжений, линейных и фазных токов, мощности в кВт, кВА, кВтч, кВАр, коэффициента мощности, скорости вращения, наработки в моточасах и периодов регламентного обслуживания. Силовые розетки для подключения подогрева охлаждающей жидкости, зарядного устройства аккумуляторов и внутреннего освещения контейнера.

Вспомогательное оборудование

 Мощные охлаждающие вентиляторы с приводом переменной скорости вращения в зависимости от температуры, обеспечивающие низкий уровень шума и оптимальный расход топлива, следовательно, существенное снижение эксплуатационных затрат. Сдвоенные радиаторы водяного охлаждения. Устройство подогрева охлаждающей жидкости. Разъем для подключения к внешнему топливному баку. Ручные насосы для дренажа смазочного масла при его замене, для откачки рабочих жидкостей и влаги из герметичного поддона, для закачки охлаждающей жидкости в радиатор. Электрический насос для подачи топлива из резервного бака. Полная защита вращающихся и горячих частей установки. Автоматическая дозаправка смазочного масла. Регулируемое реле утечки на «землю». Зарядное устройство аккумуляторов от сети. Отсечной воздушный клапан и искрогаситель для применения на взрывоопасных производствах.

Режимы эксплуатации

 Limited Time Power (LTM) (согласно ISO 8528-1) означает, что электростанция способна работать на номинальной мощности (с переменной нагрузкой) максимально 500 часов в год, но не более 300 часов непрерывно. Перегрузки не допускаются.

Prime Power (PRP) (согласно ISO 8528-1) означает, что электростанция способна работать на 90% номинальной мощности с переменной нагрузкой неограниченное число часов в год (с перерывами на регламентное техобслуживание).
