Подстанция двухтрансформаторная комплектная в блочном исполнении 2БКТП

Подстанция двухтрансформаторная комплектная в блочном исполнении 2БКТП

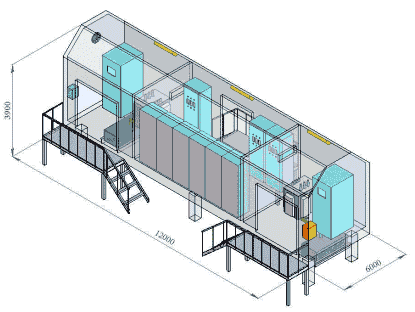

Внешний вид 2 БКТП

Назначение

 Двухтрансформаторная комплектная подстанция в блочном исполнении 2БКТП предназначена для электроснабжения объектов промышленных предприятий.

Область применения - регионы Сибири и Дальний Восток. Несущие и ограждающие конструкции рассчитаны на температуру наружного воздуха до минус 60 °С, вес снегового покрова до 1,5 кПа (150 кГс/м2), нормативное значение ветрового давления до 0,60 кПа (60 кгс/м2).

Нормальная работа 2БКТП обеспечивается в следующих условиях:

 высота установки над уровнем моря не более 1000 м;

 температура окружающего воздуха от минус 60°С до плюс 55°С;

 среднесуточная относительная влажность воздуха до 80 % при плюс 15°С;

 отсутствие в окружающей среде токопроводящей пыли, химически активных газов и испарений.

 Подстанция не предназначена для работы в условиях тряски и вибрации, а также во взрывоопасных местах.



 Технические характеристики

Наименование параметра

Значение

Мощность силового трансформатора, кВА

100, 160, 250, 400, 630, 1000

Номинальное напряжение на стороне ВН, кВ

6; 10

Наибольшее рабочее напряжение на стороне ВН, кВ

7,2, 12

Номинальное напряжение на стороне НН, кВ

0,4

Система заземления НКУ

TN - C - S

Максимальная длина фасада щита НКУ, м

9,600

Категория производства по взрывопожароопасности

В

Класс здания

II

Степень огнестойкости по СНиП 21-01-97

Ш

Площадь застройки, м2

20,2

Строительный объём, м3

64,1

Расход тепла на отопление, кВт

6,0

Габаритные размеры, мм

 длина

 ширина

 высота

12000

 6000

 3900

Масса, т

8,000



Структура условного обозначения

Подстанция двухтрансформаторная комплектная в блочном исполнении 2БКТП

1 - число силовых трансформаторов;

 2 - блочная комплектная трансформаторная подстанция;

 З - мощность силового трансформатора, кВА;

 4 - номинальное напряжение на стороне высокого напряжения (ВН) трансформатора, кВ;

 5 - номинальное напряжение на стороне низкого напряжения (НН), кВ;

 6 - отопление:

 В - водяное;

 Э - электрическое

 7 - климатическое исполнение и категория размещения.

Пример записи условного обозначения двухтрансформаторной комплектной подстанции 2БКТП, мощностью 630 кВА, напряжением на стороне ВН 6 кВ, номинальным напряжением на стороне НН 0,4 кВ, с кабельным вводом ВН и кабельным выводом НН, с электрическим отоплением, климатического исполнения УХЛ при заказе и в других документах:

 2БКТП-630/6/0,4-Э УХЛ1





 Компоновочные решения

 Двухтрансформаторная комплектная подстанция в блочном исполнении 2БКТП запроектирован в комплектно - блочном исполнении и представляет собой блок - бокс полной заводской готовности.

Схема электрическая принципиальная представлена в приложении А.

В помещении 2БКТП устанавливается:

 КТПНТ

 Щит НКУ шкафного исполнения.

 НКУ заказываются при привязке проекта к конкретным условиям.

Конструктивное выполнение

 Конструкция блок-бокса имеет каркасно-панельное решение. Стеновые панели собираются в жесткий каркас.

Вводы кабелей высокого напряжения и выводы кабелей 0,4 кВ выполняются сквозь основания блок-бокса, для чего предусмотрены специальные отверстия. Для удобства подвода кабелей блок-бокс подстанции устанавливается на свайные основания на высоте 1,06 м от планировочной отметки земли. Блок-бокс поставляется с площадками обслуживания.

Аварийный слив масла из трансформатора предусматривается в емкость, устанавливаемую под блок-боксом.

Конструкция блок-боксов 2БКТП обеспечивает свободный доступ для обслуживания и ремонта электрооборудования.

Габаритные, установочные и присоединительные размеры 2БКТП представлены в Приложении Б.

Поставка, транспортирование и хранение

 Подстанция 2БКТП поставляются в полностью собранном виде (без разборки коммутационных аппаратов, проверки надежности болтовых соединений и правильности внутренних соединений) или трансформаторы поставляются отдельно.

Транспортирование 2БКТП должно производиться железнодорожным или автомобильным транспортом соответствующей грузоподъемности, согласно действующим правилам перевозки на данном виде транспорта. При этом все проемы должны быть закрыты заглушками и защищены от попадания атмосферных осадков. Должна быть исключена возможность открывания дверей и крышек с целью защиты бьющихся и легкоснимаемых частей. Двери всех отсеков должны быть закрыты на замки.

ООО "ОЗЭУ" разработал и производит следующие модификации 2 БКТП

Двухтрансформаторная комплектная подстанция блочного исполнения для питания насосов пожаротушения 2 БКТП НП (размер блока 6х12 м)(обозначение проекта ОЗЭУ.303.88.2);

 .Двухтрансформаторная комплектная подстанция блочного исполнения для питания пожарного депо 2 БКТП ПД (размер блока 6х12 м) (обозначение проекта ОЗЭУ. 303. 88. 3);

 Двухтрансформаторная комплектная подстанция блочного исполнения для питания канализационной насосной станции 2 БКТП КНС (размер блока 6х12 м) (обозначение проекта ОЗЭУ. 303. 88. 4);

 Двухтрансформаторная комплектная подстанция блочного исполнения для питания котельной 2 БКТП К (размер блока 6х12 м) (обозначение проекта ОЗЭУ. 303. 88. 5).

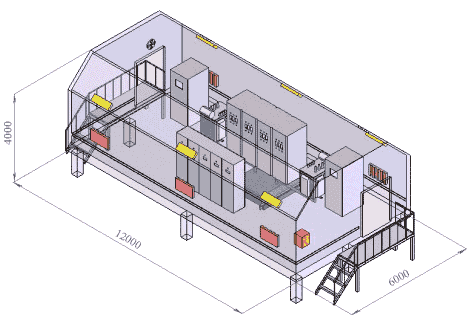

Внешний вид 2 БКТП НП

Подстанция двухтрансформаторная комплектная в блочном исполнении 2БКТП

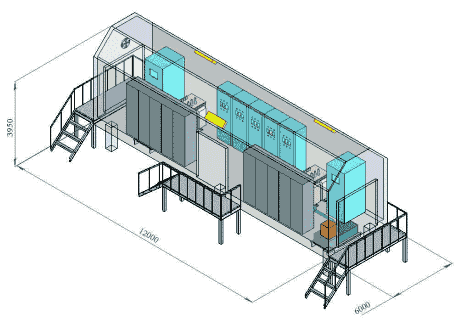

Внешний вид 2 БКТП ПД

Подстанция двухтрансформаторная комплектная в блочном исполнении 2БКТП

 Приложение А

Подстанция двухтрансформаторная комплектная в блочном исполнении 2БКТП

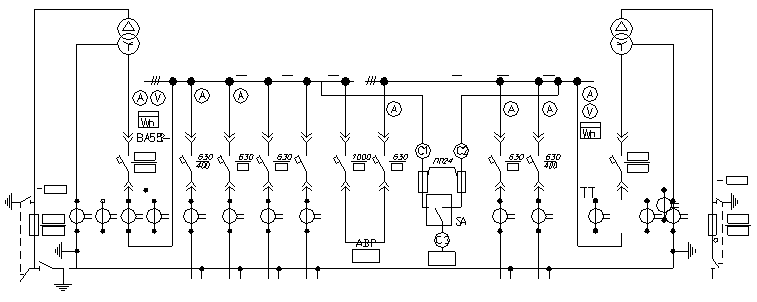

Схема электрическая принципиальная БКТП

Приложение В

 Подстанция двухтрансформаторная комплектная в блочном исполнении 2БКТП

План двухтрансформаторной подстанции 2БКТП
