Подстанции трансформаторные мощностью от 25 до 1000 кВА на напряжение до 10 кВ "КТП - 03"

ТУ 3412-037-32574607-2003



 Назначение

 Комплектные трансформаторные подстанции типа КТП - 03 предназначены для снижения рабочего напряжения с 6-10 кВ до 400-600 В. КТП - 03 имеют электрическую аппаратуру, позволяющую коммутировать нормальную нагрузку, отключать и включать токи короткого замыкания (КЗ), менять схему главных соединений, а следовательно, и схемы электроснабжения. В состав КТП - 03 входят измерительные приборы и устройства, средства контроля, блокировки, сигнализации и защиты.

Конструктивное исполнение КТПК-ОЗ

 Все элементы смонтированы в единую установку и полностью подготовлены для подключения к цепи высокого и низкого напряжения.



Технические характеристики

Наименование параметра

Значение

Ввод на стороне высокого напряжения

Воздушный или кабельный

Вывод на стороне низкого напряжения

Воздушный или кабельный

Тип трансформатора*

ТМГ 63; 100; 160; 250

Первичное напряжение

6 или 10 кВ

Вторичное напряжение

0,4 кВ

Схема соединения обмоток:

 - КТП 63+КТП 250

"звезда-звезда с нулем"

Климатическое исполнение

У1 или УХЛ1



* - допускается замена трансформаторов типа ТМГ на трансформаторы с аналогичными техническими параметрами типа ТМ.

Наименование параметра

Значение

Ввод на стороне высокого напряжения

Воздушный или кабельный

Вывод на стороне низкого напряжения

Кабельный

Тип трансформатора*

ТМГ 400, 630, 1000

Первичное напряжение

6 или 10 кВ

Вторичное напряжение

0,4 кВ

Схема соединения обмоток:

 - КТП 63+КТП 250

"звезда-звезда с нулем"

 "треугольник-звезда с нулем"

Номинальный ток трансформатора на стороне низкого напряжения

 - КТП 400 кВА

 - КТП 630; 1000 кВА

630 А

 1000; 1600 А

Климатическое исполнение

У1 или УХЛ1



*- допускается замена трансформаторов типа ТМГ на трансформаторы с аналогичными техническими параметрами типа ТМ.

Комплектность

 шкаф ввода высокого напряжения (УВН);

 трансформатор (установлен в отсеке);

 отсек распределительных устройств низкого напряжения (РУНН);

 разъединитель наружной установки.



 Установка КТП - 03 не требует больших затрат для присоединения на входе высокого напряжения (6-10 кВ) и выходных цепей- кабелей или воздушных линий низкого напряжения. КТП - 03, как правило, полностью автономны в питании всех цепей и не требуют специальных источников питания. Малые габаритные размеры КТП - 03 позволяют создавать резервированные (2-трансформаторные) 2КТП - 03, которые значительно повышают надежность энергоснабжения.

Основные технические параметры и требования к КТП - 03 согласно ГОСТ 14695-80 и ТУ 3412-037-32574607-2003

 Настоящая техническая информация распространяется на КТП - 03 трехфазного переменного тока частоты 50 Гц на напряжение 6 и 10 кВ общего назначения, предназначенные для приема, преобразования и распределения электроэнергии на тупиковых и проходных линиях, климатического исполнения У1 и УХЛ1 по ГОСТ 15150.

КТП - 03 мощностью от 25 до 1000 кВА предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и промышленных объектов, относящихся к III категории по надежности электроснабжения.

КТП - 03 поставляются потребителю полностью укомплектованными аппаратурой и готовыми для монтажа и подключения. Трансформаторы либо входят в комплект КТП - 03, либо поставляются отдельно. По заказу предприятий КТП - 03 могут быть изготовлены по электрическим схемам и конструктивным исполнениям Заказчика.

Предприятию-изготовителю разрешается применять аппаратуру, отличную от указанной в конструкторской документации предприятия-изготовителя или документации индивидуального заказа, на равноценную по техническим параметрам и без изменения позиций. Если недопустимо изменение установки аппаратов и приборов, а также замена на равноценную, то это должно быть оговорено при заказе.

КТП - 03 типа "киоск" имеют следующие исполнения:

 мощностью от 25 до 250 кВА тупикового типа;

 мощностью от 400 до 1000 кВА в исполнении "киоск" для наружной установки с воздушным или кабельным вводом со стороны высокого напряжения и воздушным или кабельным выводом со стороны низкого напряжения. Изготавливаются с одним транс форматором тупикового или проходного типа;

 Двухтрансформаторные подстанции образуются путем соединения 2-х КТП - 03 при установке дополнительной аппаратуры.

Комплектные двухтрансформаторные подстанции производства ООО "ОЗЭУ" типа 2КТП - 03 предназначены для обеспечения надежного электроснабжения предприятий различных отраслей промышленности, где перерыв электроснабжения электроприемников может повлечь за собой опасность для жизни людей, значительный экономический и экологический ущерб, расстройство сложных технологических процессов.

Отличительными особенностями 2КТП - 03 являются:

 единый комплекс силовой части (основные, аварийные источники и распределение электроэнергии) и устройств защиты и автоматики;

 применение в качестве источников электроэнергии сухих силовых трансформаторов, масляных типа ТМГ и ТМ и автоматизированных дизель-генераторных установок;

 максимальная степень заводской готовности, что позволяет уменьшить сроки и затраты на ввод оборудования в эксплуатацию у Заказчика.

 2КТП - 03 соответствуют ГОСТ 14695, ГОСТ 11677 - трансформаторы, ГОСТ Р 51321.1.

Условия эксплуатации

 Нормальная работа КТП - 03 обеспечивается в следующих условиях:

 высота над уровнем моря - не более 1000 м;

 температура воздуха при эксплуатации: от -40°С до +40°С для У1, от - 60 0 С до +40°С для УХЛ1;

 скорость ветра не более 36 м/с;

 окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.

 КТП - 03 не предназначены для работы в условиях тряски. вибрации и ударов, а также при вводе питания со стороны низкого напряжения.

Структура условного обозначения КТП - 03 мощностью от 25 до 1000 кВА

Подстанции трансформаторные мощностью от 25 до 1000 кВА на напряжение до 10 кВ "КТП - 03"

1 - число силовых трансформаторов;

 2- комплектная трансформаторная подстанция;

 З - мощность силового трансформатора, кВА;

 4- номинальное напряжение на стороне высокого напряжения (ВН) трансформатора, кВ;

 5- номинальное напряжение на стороне низкого напряжения (НН), кВ;

 6- вид исполнения: П - проходная, Т - тупиковая;

 7- исполнение ввода ВН и вывода НН: К - кабельный, В - воздушный;

 8- климатическое исполнение и категория размещения.

Пример записи условного обозначения двухтрансформаторной КТП-ОЗ, мощностью 25 кВА, напряжением на стороне ВН 6 кВ, номинальным напряжением на стороне НН 0,4 кВ, проходного исполнения, с кабельным вводом ВН и кабельным выводом НН, климатического исполнения УХЛ при заказе и в других документах:

2КТП-ОЗ -25/6/0,4-П-КК УХЛ1

КТП - 03 киоскового типа

 КТП - 03 мощностью от 63 до 400 кВА

 КТП - 03 мощностью от 63 до 250 кВа тупикового или проходного типа оформлены в виде "киоска" и выполняются с вводами и выводами воздушными или кабельными, в различных сочетаниях. При воздушном вводе КТП - 03 подключается к ЛЭП через разъединители, которые поставляются комплектно с КТП - 03 и устанавливаются на ближайшей к ней опоре.

КТП - 03 типа "киоск" устанавливается на простейшую бетонную площадку. Имеет три отсека - распределительное устройство высокого напряжения (РУВН), где устанавливаются высоковольтные аппараты коммутации и защиты (предохранители ПКТ), камера силового трансформатора (КСТ) и распределительное устройство низкого напряжения (РУНН), где устанавливаются шкафы НКУ со стационарными автоматическими выключателями линий 0,4 кВ. В КТП- 03 имеется фидер уличного освещения, который включается автоматически по сигналу встроенного фотореле.

Подстанция обеспечивает учет активной энергии с помощью счетчика и соответствующих трансформаторов тока, имеет электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала. Для создания нормальных условий работы электроаппаратуры в КТП- 03 имеет обогрев.

 Трансформатор входит в комплект поставки. Двухтрансформаторные подстанции представляют собой блок одиночных киосков и дополнительные отсеки с аппаратурой. Двухтрансформаторные подстанции изготавливаются по опросным листам Заказчика.





 КТП мощностью от 400 кВА до 1000 кВа

 КТП - 03 мощностью от 400 кВА до 1000 кВА тупикового и проходного типов выполняются в виде киоска в исполнениях с воздушным или кабельным вводом на стороне высокго напряжения и только с кабельным выводом на стороне низкого напряжения.

По конструкции сходны по описанным ранее КТП - 03 с некоторыми отличиями:

на воротаз КСТ имеются жалюзи, обеспечивающие охлаждение трансформатора за счет естетсвенной вентиляции;

 на отходящих линиях РУНН могут быть установлены автоматические выключатели выдвижного исполнения.

 КТП - 03 тупикового типа поставляется в следующей комплектации:

короб воздушного ввода для тупиковой КТП - 03 (КВВ1)(только для КТП с воздушным вводом);

 распределительное устройство высокого напряжения (РУВН);

 камера силового трансформатора (КСТ);

 трансформатор;

 распределительное устройство низкого напряжения (РУНН) со шкафами НКУ;

 разъединители высокого напряжения наружной установки.

 КТП - 03 проходного типа поставляется в следующей комплектности:

КВВ2 - исполнения для проходной КТП -03 (только для КТП с воздушным вводом);

 РУВН со шкафом ввода ВВ №1, шкафом ввода ВВ №2, шкафом трансформаторного ввода;

 КСТ;

 трансформатор;

 РУНН со шкафами НКУ;

 разъединители высокого напряжения наружной установки.

 В КТП - 03 имеется фидер уличного освещения, который включается и отключается автоматически по сигналу встроенного фотореле.

Подстанция обеспечивает учет активной энергии с помощью счетчика и соответствующих трансформаторов тока, имеет электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала. Для создания нормальных условий работы электроаппаратуры в КТП - 03 имеется обогрев.

Поставка трансформатора оговаривается в опросном листе.

Двухтрансформаторные подстанции представляют собой блок одиночных киосков. При этом устанавливаются дополнительные отсеки с аппаратурой. Двухтрансформаторные подстанции изготавливаются по опросным листам Заказчика.



Подстанции трансформаторные мощностью от 25 до 1000 кВА на напряжение до 10 кВ "КТП - 03"

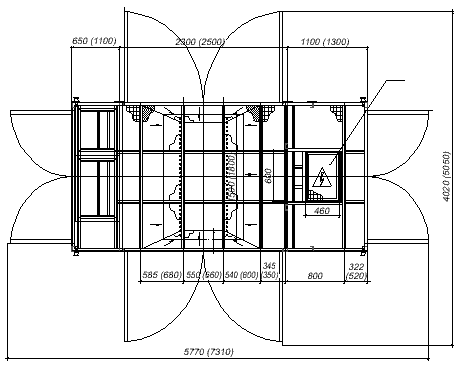

Габаритные размеры КТП - 03 мощностью от 25 кВА до 250 кВА (в скобках указаны габаритные размеры КТП - 03 мощностью от 400 кВА до 1000 кВА)



Подстанции трансформаторные мощностью от 25 до 1000 кВА на напряжение до 10 кВ "КТП - 03"

Габаритные размеры КТП - 03 мощностью от 25 кВА до 250 кВА (в скобках указаны габаритные размеры КТП - 03 мощностью от 400 кВА до 1000 кВА)



Подстанции трансформаторные мощностью от 25 до 1000 кВА на напряжение до 10 кВ "КТП - 03"

Габаритные размеры КТП - 03 мощностью от 25 кВА до 250 кВА (в скобках указаны габаритные размеры КТП - 03 мощностью от 400 кВА до 1000 кВА)



 Подстанция трансформаторная мачтовая типа ТПМ - 03 мощностьЮ 25-100 кВА напряжением 6(10) кВ

 Подстанция типа ТПМ - 03 предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц. Применяется для электроснабжения небольших сельскохозяйственных, городских, поселковых, промышленных и других объектов в районах с умеренным климатом. ТПМ - 03 подключается к ЛЭП посредством разъединителя, который устанавливается на ближайшей опоре. Размещение шкафа РУНН и высоковольтного оборудования производится в соответствии с типовыми проектами. Комплектно с ТПМ - 03 поставляется разъединитель, силовой трансформатор, высоковольтные разрядники и предохранители. Количество отходящих линий и их токи могут быть изменены по желанию Заказчика.

Наименование параметра

Значение параметра

Мощность силового трансформатора, кВА

25

40

63

100

Тип трансформатора

ТМГ (ТМ)

ТМГ

Номинальное напряжение на стороне ВН

6 (10) кВ

Номинальное напряжение на стороне НН

0,4 кВ

Ток термической стойкости на стороне ВН

20 кА

Ток термической стойкости на стороне НН

10 кА

Ввод на стороне высокого напряжения

Воздушный

Вывод на стороне низкого напряжения

Воздушный ; кабельный

Степень защиты шкафа РУНН

IP34

Степень защиты остальных элементов

IP00

Схема соединения обмоток

"звезда-звезда с нулем"

Номинальный

 ток отходящих

 линий, А

№1

31,5

40

№2

31,5

63

100

№3

-

40

80

Уличного освещения

16



Подстанции трансформаторные мощностью от 25 до 1000 кВА на напряжение до 10 кВ "КТП - 03"

Габаритные размеры ТПМ - 03
