Подстанции трансформаторные мачтового типа мощностью от 25 до 100 кВА на напряжение 6(10) кВ "Т

Подстанции трансформаторные мачтового типа мощностью от 25 до 100 кВА на напряжение 6(10) кВ "ТПМ-ОЗ"

Назначение

 Подстанции типа ТПМ-ОЗ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частоты 50 Гц напряжением до 10 кВ, вида климатических исполнений и категории размещения У1 по ГОСТ15150. Применяются для электроснабжения небольших сельскохозяйственных, городских, поселковых, промышленных и других объектов.

Нормальная работа подстанции обеспечивается в следующих условиях:

 высота установки над уровнем моря не более 1000 м;

 температура окружающего воздуха от минус 45° С до плюс 40°С;

 относительная влажность воздуха 100% при температуре 25°С;

 отсутствие в окружающей среде токопроводящей пыли, химически активных газов и испарений.



Технические характеристики

Наименование параметра

Значение

Мощность силового трансформатора, кВА

25, 40, 63, 100,160, 250

Номинальное напряжение на стороне ВН, кВ

6; 10

Наибольшее рабочее напряжение на стороне ВН, кВ

7,2, 12

Номинальное напряжение на стороне НН, кВ

0,4

Уровень изоляции по ГОСТ 1516

 с масляным трансформатором

 с сухим трансформатором

Нормальная изоляция

 Облегченная изоляция

Система заземления НКУ

TN-C- S

Степень защиты шкафа РУНН по ГОСТ 14254

IР31

Степень огнестойкости по СНиП 21-01-97

II

Число отходящих силовых линий + уличное освещение

3+1

Номинальный ток линии уличного освещения, А

16

Габаритные размеры,

 высота х ширина х глубина, мм

3200* х 920 х 900

Масса (без трансформатора) не более, кг

200

Конструктивное исполнение ТПМ-ОЗ

 Подстанция ТПМ-ОЗ установлена на салазках, расположенных на железобетонной опоре ВЛ 10 кВ. Подстанция состоит из следующих элементов:

Отсек РУВН:

 предохранители 6(10) кВ,

 вентильные разрядники(ограничители перенапряжения) 6(10) кВ,

 силовой трансформатор

 отсек РУНН

 салазки

 траверсы для подключения ВЛ 0,4 кВ.

 Общий вид подстанции представлен в Приложении А.

 Подсоединение подстанции к сети осуществляется через разъединитель 6(10) кВ, установленный на отдельной опоре ВЛ6(10) кВ (не более 5 метров).

 В шкафу РУНН расположена низковольтная аппаратура.



Типоисполнения РУНН в зависимости от мощности силового трансформатора



Типоисполения

Номинальная мощность, кВА

Номинальные токи, А

аппарата на вводе

аппаратов отходящих линий

1

2

3

РУНН КТП-90-25

25

250

16

16

31,5

РУНН КТП-90-40

40

250

16

40

31,5

РУНН КТП-90-63

63

250

40

40

63

РУНН КТП-90-100

100

250

40

80

100

Структура условного обозначения



Подстанции трансформаторные мачтового типа мощностью от 25 до 100 кВА на напряжение 6(10) кВ "ТПМ-ОЗ"

1 - трансформаторные подстанции мачтового типа;

 2 - мощность силового трансформатора, кВА;

 3 - номинальное напряжение на стороне высокого напряжения (ВН) трансформатора, кВ;

 4 - номинальное напряжение на стороне низкого напряжения (НН), кВ;

 5 - исполнение ввода и вывода НН: К - кабельный, В - воздушный;

 6 - климатическое исполнение и категория размещения.

Пример записи условного обозначения ТПМ-ОЗ мощностью 25 кВА, напряжением на стороне ВН 6 кВ, номинальным напряжением на стороне НН 0,4 кВ, с воздушным вводом ВН и кабельным выводом НН, климатического исполнения У при заказе и в других документах: КТП-90-ОЗ -25-6/0,4-К-У1.



 Для вывода проводов в шкафу РУНН предусмотрены отверстия с уплотнениями. Провода, выходящие из шкафа РУНН и служащие для присоединения к воздушным линиям 0,4 кВ и к силовому трансформатору со стороны НН, прокладываются в трубах, закрепленных на опоре.

Схема электрическая принципиальная

Подстанция имеет следующие виды защит:

 на стороне ВН:

 от атмосферных перенапряжений (вентильные разрядники FV1

 от междуфазных коротких замыканий (предохранители FU1

 На стороне НН:

 от междуфазных и однофазных коротких замыканий на отходящих линиях

 от перегрузки на отходящих линиях

 от коротких замыканий линии наружного освещения.

 В цепях линий 0,4 кВ установлены автоматические выключатели ВА 04-36, ВА 57Ф-35 или аналогичные с защитой от перегрузок и токов короткого замыкания.

Учет электроэнергии осуществляется трехфазным счетчиком, включенным через трансформаторы тока.

 В цепях линии уличного освещения установлены пускатели, управляемые фотореле(позаказу).

Система защиты и блокировок

 В целях обеспечения безопасной работы обслуживающего персонала и исключения ошибочных переключений на подстанции установлены защитные и блокировочные устройства на стороне ВН:

 блокировка, не допускающая включение ножей при включенных главных ножах;

 блокировка, не допускающая включение главных ножей разъединителя при включенных заземляющих ножах.

Поставка, транспортирование и хранение

 Транспортирование ТПМ-ОЗ должно производиться железнодорожным или автомобильным транспортом соответствующей грузоподъемности, согласно действующим правилам перевозки на данном виде транспорта. При этом все проемы должны быть закрыты заглушками и защищены от попадания атмосферных осадков. Должна быть исключена возможность открывания дверей и крышек с целью защиты бьющихся и легкоснимаемых частей. Двери всех отсеков должны быть закрыты на замки.



Подстанции трансформаторные мачтового типа мощностью от 25 до 100 кВА на напряжение 6(10) кВ "ТПМ-ОЗ"

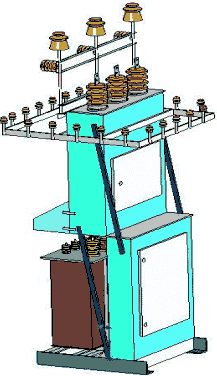

Подстанция мачтовая ТПМ-ОЗ

Подстанции трансформаторные мачтового типа мощностью от 25 до 100 кВА на напряжение 6(10) кВ "ТПМ-ОЗ"

Схема электрическая принципиальная ТПМ-ОЗ
