Дизель-генератор может быть использован в качестве стационарного резервного (аварийного) либо основного источника электропитания.
Технические характеристики
|
Мощность в режиме PRP (основной) при 50 Гц
|
466,2 кВА / 372,9 кВт
|
|
Мощность в режиме LTP (резервный) при 50 Гц
|
512,8 кВА / 410,3 кВт
|
|
Коэффициент мощности (cos Ф)
|
0,8
|
|
Номинальный ток при 400 В
|
743,2 А
|
|
Двигатель
|
|
|
Марка, модель
|
Deutz BF8М 1015С
|
|
Скорость вращения при 50 Гц
|
1500 об/мин
|
|
Расход топлива на 100 / 0% мощности
|
93,3 / 8,4 кг/ч
|
|
Удельный расход топлива
|
0,23 кг/кВтч
|
|
Топливная автономность при 100% нагрузке
|
5,2 ч
|
|
Максимальный расход масла при 100% нагрузке
|
280,0 г/ч
|
|
Соответствие стандартам по содержанию вредных веществ в выхлопе
|
EURO II, EURO III, TA-Luft 4000
|
|
Генератор переменного тока
|
|
|
Марка, модель
|
Mecc Alte ECO40-3S/4
|
|
Класс изоляции обмоток
|
Н (высший)
|
|
Напряжение
|
400 В
|
|
Перегрузочная способность по току
|
300% в течение 20 с
|
|
Число выводов
|
12
|
|
Способность мгновенного приема нагрузки
|
55%
|
|
|
|
|
Уровень звуковой мощности в шумопоглощающем кожухе на расстоянии 1 / 7 м
|
100 / 75 дБА
|
|
|
|
|
Условия эксплуатации
|
|
|
Температура воздуха:
- с устройством подогрева охлаждающей жидкости
- без устройства подогрева охлаждающей жидкости
|
- 25 ... + 50° С
- 10 ... + 50° С
|
|
Относительная влажность
|
98 %
|
|
Максимальная высота над уровнем моря
|
4000 м
|
|
|
|
|
Габариты на открытой раме (Д х Ш х В)
|
3250 х 1690 х 1990 мм
|
|
Масса (рабочая) на открытой раме
|
4 272 кг
|
|
Габариты в погодозащитном кожухе (Д х Ш х В)
|
3250 х 1690 х 2020 мм
|
|
Масса (рабочая) в погодозащитном кожухе
|
4 682 кг
|
|
Габариты в шумопоглощающем кожухе
(Д х Ш х В)
|
4840 х 1690 х 2020 мм
|
|
Масса (рабочая) в шумопоглощающем кожухе
|
5 282 кг
|
Дизель-генераторная установка (ДГУ) может эксплутироваться в следующих режимах:
Резервный (аварийный) - Limited Time Power (LTP, согласно стандарту ISO8528-1) - означает, что генератор способен работать на номинальной мощности (с переменной нагрузкой) максимально 500 часов в год, но не более 300 часов непрерывно. Перегрузки не допускаются.
Основной (непрерывный на переменную мощность) - Prime Power (PRP, согласно стандарту ISO8528-1) означает, что генератор способен работать на 90% номинальной мощности с переменной нагрузкой неограниченное число часов в год (с перерывами на регламентное техобслуживание). Допускается 10%-ная перегрузка в течение 1 часа из 12 рабочих часов.

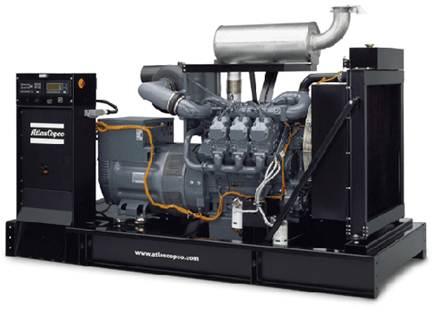

Дизель-генератор QIX500 оборудован дизельным двигателем Deutz (Германия) c увеличенным (500 моточасов) сервисным интервалом и синхронным трехфазным бесщеточным генератором переменного тока Mecc Alte (Италия), совмещенными соосно и закрепленными при помощи виброизоляторов на прочной металлической раме с пазами для транспортировки вилочным погрузчиком.
В зависимости от назначения и требуемого уровня (степени) автоматизации ДГУ может комплектоваться различными панелями управления (Qc1001, Qc3001 или Qc4001), что позволяет автоматизировать дизель-генератор в объеме от ручного запуска/останова одиночной дизельной электростанции до параллельной работы нескольких ДГУ и основной сети.
В открытом исполнении дизель-генератор может быть установлен в специальном помещении или мобильном здании (модуль-контейнере), либо при комплектации всепогодным защитным кожухом на открытой площадке (допускается воздействие атмосферных осадков).
В базовую комплектацию ДГУ входят:
радиатор воздушного охлаждения (жидкостной, смонтирован на раме ДГУ) с осевым вентилятором;
система фильтрации топлива с предварительным влагоотделением;
автоматический регулятор напряжения с точностью регулировки ± 1%;
электронный регулятор частоты с точностью регулировки ± 0,25%;
заряженные аккумуляторы емкостью 100 А*ч;
дренажный масляный насос;
системы защитного отключения при перегреве двигателя, низком давлении масла и недостаточном напряжении на выходе генератора с индивидуальными светоиндикаторами на пульте управления;
заправка маслом и охлаждающей жидкостью;
сервисный набор на 50 моточасов (первое ТО).
|
