Дизель-генератор "Atlas Copco QIX405"

Дизель-генератор "Atlas Copco QIX405"

Дизель-генератор может быть использован в качестве стационарного резервного (аварийного) либо основного источника электропитания.

Технические характеристики

Мощность в режиме PRP (основной) при 50 Гц

370,4 кВА / 296,3 кВт

Мощность в режиме LTP (резервный) при 50 Гц

407,4 кВА / 326,0 кВт

Коэффициент мощности (cos Ф)

0,8

Номинальный ток при 400 В

590,4 А

Двигатель

Дизель-генератор "Atlas Copco QIX405"

Марка, модель

Deutz BF6М 1015С

Скорость вращения при 50 Гц

1500 об/мин

Расход топлива на 100 / 0% мощности

58,7 / 9,0 кг/ч

Удельный расход топлива

0,22 кг/кВтч

Топливная автономность при 100% нагрузке

7,4 ч

Максимальный расход масла при 100% нагрузке

195,0 г/ч

Соответствие стандартам по содержанию вредных веществ в выхлопе

EURO II, EURO III, TA-Luft 4000

Генератор переменного тока

Дизель-генератор "Atlas Copco QIX405"

Марка, модель

Mecc Alte ECO37-3L/4

Класс изоляции обмоток

Н (высший)

Напряжение

400 В

Перегрузочная способность по току

300% в течение 20 с

Число выводов

12

Способность мгновенного приема нагрузки

60%

Дизель-генератор "Atlas Copco QIX405"

Дизель-генератор "Atlas Copco QIX405"

Уровень звуковой мощности в шумопоглощающем кожухе на расстоянии 1 / 7 м

98 / 73 дБА

Дизель-генератор "Atlas Copco QIX405"

Дизель-генератор "Atlas Copco QIX405"

Условия эксплуатации

Дизель-генератор "Atlas Copco QIX405"

Температура воздуха:

 - с устройством подогрева охлаждающей жидкости

 - без устройства подогрева охлаждающей жидкости

- 25 ... + 50° С

- 10 ... + 50° С

Относительная влажность

98 %

Максимальная высота над уровнем моря

4000 м

Дизель-генератор "Atlas Copco QIX405"

Дизель-генератор "Atlas Copco QIX405"

Габариты на открытой раме (Д х Ш х В)

3250 х 1690 х 1990 мм

Масса (рабочая) на открытой раме

3 694 кг

Габариты в погодозащитном кожухе (Д х Ш х В)

3250 х 1690 х 2020 мм

Масса (рабочая) в погодозащитном кожухе

4 104 кг

Габариты в шумопоглощающем кожухе (Д х Ш х В)

4840 х 1690 х 2020 мм

Масса (рабочая) в шумопоглощающем кожухе

4 704 кг



 Дизель-генераторная установка (ДГУ) может эксплутироваться в следующих режимах:

 Резервный (аварийный) - Limited Time Power (LTP, согласно стандарту ISO8528-1) - означает, что генератор способен работать на номинальной мощности (с переменной нагрузкой) максимально 500 часов в год, но не более 300 часов непрерывно. Перегрузки не допускаются.

 Основной (непрерывный на переменную мощность) - Prime Power (PRP, согласно стандарту ISO8528-1) означает, что генератор способен работать на 90% номинальной мощности с переменной нагрузкой неограниченное число часов в год (с перерывами на регламентное техобслуживание). Допускается 10%-ная перегрузка в течение 1 часа из 12 рабочих часов.

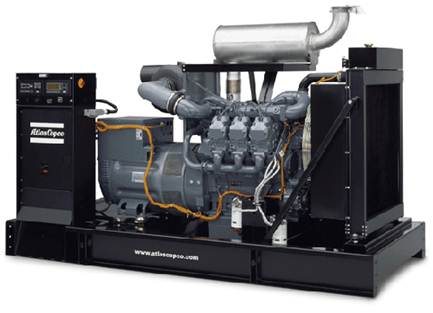

Дизель-генератор QIX405 оборудован дизельным двигателем Deutz (Германия) c увеличенным (500 моточасов) сервисным интервалом и синхронным трехфазным бесщеточным генератором переменного тока Mecc Alte (Италия), совмещенными соосно и закрепленными при помощи виброизоляторов на прочной металлической раме с пазами для транспортировки вилочным погрузчиком.

В зависимости от назначения и требуемого уровня (степени) автоматизации ДГУ может комплектоваться различными панелями управления (Qc1001, Qc3001 или Qc4001), что позволяет автоматизировать дизель-генератор в объеме от ручного запуска/останова одиночной дизельной электростанции до параллельной работы нескольких ДГУ и основной сети.

 В открытом исполнении дизель-генератор может быть установлен в специальном помещении или мобильном здании (модуль-контейнере), либо при комплектации всепогодным защитным кожухом на открытой площадке (допускается воздействие атмосферных осадков).

В базовую комплектацию ДГУ входят:

радиатор воздушного охлаждения (жидкостной, смонтирован на раме ДГУ) с осевым вентилятором;

система фильтрации топлива с предварительным влагоотделением;

автоматический регулятор напряжения с точностью регулировки ± 1%;

электронный регулятор частоты с точностью регулировки ± 0,25%;

заряженные аккумуляторы емкостью 100 А*ч;

дренажный масляный насос;

системы защитного отключения при перегреве двигателя, низком давлении масла и недостаточном напряжении на выходе генератора с индивидуальными светоиндикаторами на пульте управления;

заправка маслом и охлаждающей жидкостью;

сервисный набор на 50 моточасов (первое ТО).
