4. СТЕНЫ С ЭКРАНОМ ИЗ ПЛИТОК

4.1. Решения стен с вентилируемой воздушной прослойкой разработаны на примере одной из систем, имеющей технические свидетельства Госстроя РФ: ТС-07-0754-03/2; ТС- 07-1013-04.

4.2. Стены с вентилируемой воздушной прослойкой включают несущую часть, выполненную из полнотелого керамического кирпича, бетонных блоков или из монолитного железобетона, металлический каркас, теплоизоляционный слой из минерало- или стекловолокнистых плит, ветрозащитную пленку и облицовочные плитки.

4.3. Каркас состоит из кронштейнов, Т-образного и L-образного вертикального профиля и кляммеров для закрепления облицовки.

4.4. Кронштейны и профили, а также кляммеры для крепления плит облицовки должны изготавливаться из нержавеющей или оцинкованной стали. Толщина прижимов кляммеров должна составлять не менее 1 мм, ширина прижима - не менее 10 мм.

4.5. Кронштейн вилочного типа с максимальным вылетом от 40 до 300 мм с шагом 20 мм.

4.6. Шаг кронштейнов по горизонтали рекомендуется принимать равным 600 мм, а по вертикали не менее 1400 мм.

4.7. Кронштейны крепят к несущей части стены анкерными дюбелями, число которых определяется расчетом, исходя из величины ветровой нагрузки и веса облицовки с каркасом.

4.8. Стандартная длина Т-образного профиля составляет 3000 мм. Направляющие закрепляют к кронштейнам самонарезающими винтами. При этом свободный конец направляющей от места закрепления к кронштейну не должен превышать 300 мм.

4.9. Стык направляющих по вертикали осуществляется с помощью вставок. При этом между направляющими предусматривается зазор в 8-10 мм.

4.10 При скрытом креплении материалов облицовочного слоя после установки в проектное положение вертикальных направляющих к ним крепят на заклепках горизонтальные направляющие.

4.11. Минераловатные плиты теплоизоляции крепят к несущей части стены тарельчатыми дюбелями. Схема установки плит теплоизоляции и тарельчатых дюбелей представлена на чертеже М24.13/05-1.2.

4.12. При открытом креплении облицовочных плит кляммеры располагаемые с шагом, соответствующим размеру облицовочных плит, крепят к направляющему профилю на заклепках. При этом конструкция кляммера определяет величину горизонтального зазора между плитами облицовки равную 4 мм. Вертикальный зазор между плитами также принимается равным 4 мм.

4.13. При скрытом креплении на плитах облицовки для их навески на горизонтальные направляющие устанавливают опорные элементы. Опорный элемент крепится посредством самозапирающейся втулки, которая вставляется в предварительно рассверленное в плите отверстие.

4.14. Фиксация плит в проектном положении обеспечивается по вертикали регулировочным винтом опорного элемента, а по горизонтали - посредством свободного перемещения опорного элемента вдоль горизонтальной направляющей.

4.15. При облицовочном слое из металлических кассет перед их установкой внутрь Т-образного профиля вставляют салазки, имеющие поперечный штифт. Салазки крепят к направляющим двумя заклепками.

4.16. После навески на штифты кассету выравнивают согласно проектному положению и крепят заклепками через верхний отгиб кассеты к направляющим.

4.17. Для ветро- и гидрозащиты минерало- и стекловолокнистого утеплителя в системах с вентилируемым фасадом рекомендуется применять пленку марки Tyvek® Housewrap, возможно также применение Tyvek® Solid и Tyvek® Supro.

4.18. Монтаж материала Tyvek® осуществляется непосредственно на поверхность утеплителя в соответствии со схемой.

4. СТЕНЫ С ЭКРАНОМ ИЗ ПЛИТОК

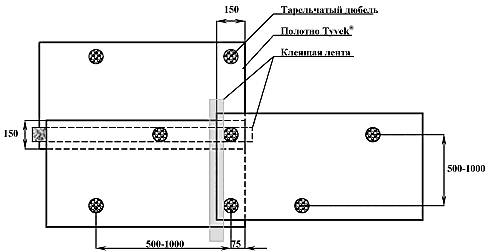

СХЕМА ЗАКРЕПЛЕНИЯ МАТЕРИАЛА Tyvek®

Материал Tyvek® допускается устанавливать любой стороной к утеплителю, однако для модификаций Tyvek® Solid и Tyvek® Supro рекомендуется монтировать белой (без маркировки) стороной к утеплителю для достижения максимально положительного эффекта.

4.19. Материал раскладывают с натягом по поверхности утеплителя горизонтально или вертикально и фиксируют тарельчатыми дюбелями к стене. Количество дюбелей, рекомендованное для крепления, не менее 3-х на 1 м4. СТЕНЫ С ЭКРАНОМ ИЗ ПЛИТОК . Теплоизоляционные плиты рекомендуется сначала зафиксировать минимальным количеством дюбелей, далее раскатывают полотно Tyvek® и оба материала окончательно фиксируют необходимым количеством дюбелей. Минимальное расстояние дюбелей от края полотна не менее 70 мм. Нахлестка полотен Tyvek® составляет 150 мм.

4.20. В местах нахлестки полотен, а также в местах расположения тарельчатых дюбелей допускается проклейка клеящими лентами на бутиловой основе с целью увеличения эффективности системы. В случае разрыва полотна возможна проклейка аналогичными лентами.

4.21. При применении материала Tyvek® Housewrap возможны акустические хлопки, если мембрана не натянута. Для устранения такого эффекта рекомендуется применять модификации Tyvek® Solid или Tyvek® Supro или устанавливать Tyvek® Housewrap без провисания.

4.22. В оконных и дверных проемах полотна Tyvek® приклеивают клеящими лентами на бутиловой или акриловой основе.

4.23. Материал Tyvek® устойчив к ультрафиолетовому излучению солнца и намоканию, и может применяться в температурном диапазоне -73 °С...+100 °С, однако не рекомендуется оставлять фасад, обтянутый полотном Tyvek®, в открытом состоянии более 4 месяцев.
