Описание материала:

Новопласт ТУ 5774-001-58590414-2002 - битумно-полимерный наплавляемый рулонный кровельный и гидроизоляционный материал.

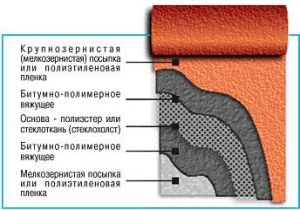

Новопласт получают методом двустороннего нанесения на полиэфирную основу битумно-полимерного вяжущего, состоящего из битума, полимерной добавки и наполнителя.

Для верхнего слоя кровли производится Новопласт-К с крупнозернистой посыпкой с лицевой стороны и с полиэтиленовой пленкой или мелкозернистой посыпкой с другой стороны.

Для нижнего слоя кровли производится Новопласт П с покрытием полиэтиленовой пленкой с двух сторон или с покрытием мелкозернистой посыпкой с лицевой стороны.

Срок службы материала - не менее 20-25 лет.

Материал имеет:

Сертификат соответствия.

Гигиенический сертификат.

Сертификат пожарной безопасности.

Применение материала:

Новопласт может применяться во всех климатических районах РФ при устройстве: кровель различных конфигураций, фундаментов, подземных структур (гаражи, туннели, галереи), бассейнов, каналов, мостов и т.п.

ТЕХНИЧЕСКОЕ ЗАКЛЮЧЕНИЕ  ПО РЕЗУЛЬТАТАМ ИСПЫТАНИЙ НАПЛАВЛЯЕМОГО РУЛОННОГО МАТЕРИАЛА НОВОПЛАСТ

1. Характеристика материала и методы испытаний

На испытание представлены (ООО Изокром) образцы наплавляемого рулонного материала Новопласт марки ХМП-3,0 и ЭКП-4,0. Материал имеет основу из стеклянных или синтетических волокон, покрытых с обеих сторон битумно-полимерным вяжущим, состоящим из битума, модифицированного полимером.

Подготовку и испытание образцов проводили в соответствии с ГОСТ 2678-94 Материалы рулонные кровельные и гидроизоляционные. Методы испытаний.

Испытания проведены в Испытательной лаборатории кровель АО ЦНИИПромзданий, аккредитованной Госстроем России (аттестат аккредитации ГОСТ Р RU 9001.6.1.0013 от 23.10.98 г.).

2. Результаты испытаний

2.1. Исходные физико-механические свойства

Показатели прочности, деформативности, гибкости и других свойств испытанных образцов рулонного материала приведены в таблице.

Как следует из таблицы, материал обладает высокой прочностью и эластичностью, гибкостью при отрицательной температуре, а также высокой теплостойкостью и низким водопоглощением.

2.2. Длительное водопоглощение

Эти испытания были проведены в связи с тем, что на кровлях возможно образование микрорельефа, приводящего к появлению застойных участков небольшой площади, которые длительное время могут находиться под слоем воды.

Испытания показали, что образцы при длительном воздействии воды при 20 °С незначительно изменили прочность и деформативность (наибольшее изменение составило -5,6% по прочности и +9,6% по деформативности). Длительное воздействие горячей воды не привело к заметным изменениям свойств материалов (наибольшее изменение составило -2,6% по прочности и +6,7% по деформативности).Изменение прочности и деформативности образцов при воздействии воды

Примечание: в скобках приведены изменения показателей по сравнению с исходными.

Следует отметить незначительное изменение прочностных показателей материала при изменении температуры воды от 20 до 70 °С.Изменение прочности и деформативности образцов при воздействии воды с температурой 20 и 70 °С в течение 14 суток

Примечание: в скобках приведены изменения показателей при 70 °С по сравнению с показателями при 20 °С.

2.3. Термостарение

При этом виде испытаний определяли изменение прочности и деформативности материалов при длительном воздействии повышенной температуры, что имитирует воздействие на материал в летний период.Результаты испытаний показали изменение прочности и термостабильности материала

Примечание: в скобках приведены изменения показателей по сравнению с исходными.

2.4. Циклические воздействия тепла, ультрафиолетовых лучей, воды и мороза

При испытаниях на воздействие ультрафиолетовых лучей, тепла, воды и мороза определяли изменение показателя гибкости образцов рулонных материалов при циклических воздействиях атмосферных факторов. При этом определяли потенциальный срок службы материала по изменению гибкости до предельной величины этого показателя, равной 10-15 °С. Такой предел принят из условия практической потери работоспособности у кровель, имеющих приклеивающие битуминозные составы с гибкостью, при которой трещины (при изгибании рулонного материала) появляются при 15 °С, причем такая гибкость установлена при натурных исследованиях на разрушившихся кровлях.Изменение прочности и деформативности образцов при циклических воздействиях искусственных атмосферных факторов

Примечание: в скобках приведены изменения показателей по сравнению с исходными.

Изменение гибкости образцов при искусственных атмосферных воздействиях

Если принять прямолинейную закономерность изменения показателя гибкости испытанных образцов рулонного материала, а скорость этого изменения равной приведенной в таблице, то к предельной величине показателя гибкости (10-15 °С) Новопласт приблизится через 20-23 года.

3. ВЫВОДЫ И ПРЕДЛОЖЕНИЯ

Наплавляемый рулонный материал Новопласт имеет долговечную (негниющую) основу из стеклянных или синтетических волокон, низкое водопоглощение и высокую гибкость при отрицательных температурах, что позволяет обеспечить материалу потенциальный срок службы (по показателю гибкости) в пределах 20...25 лет.

Материал может быть рекомендован для применения в кровлях зданий и сооружений различного назначения, а также для устройства гидроизоляции части зданий и сооружений.

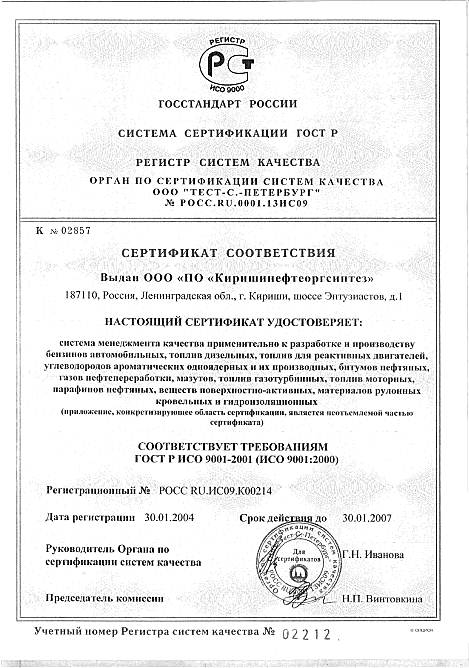

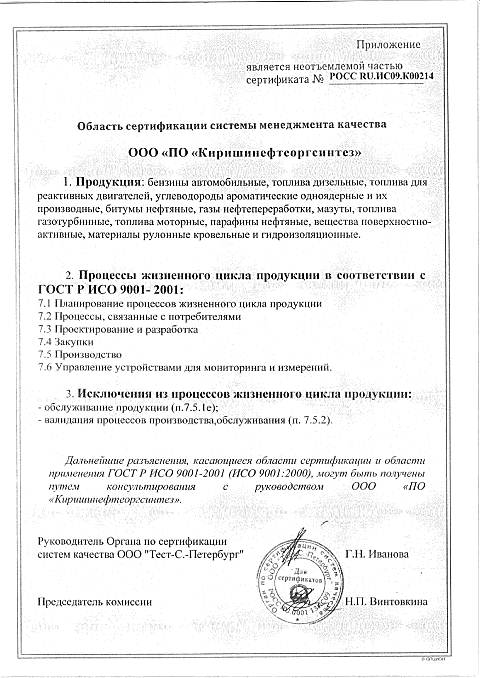

СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ Р ИСО 9001-2001

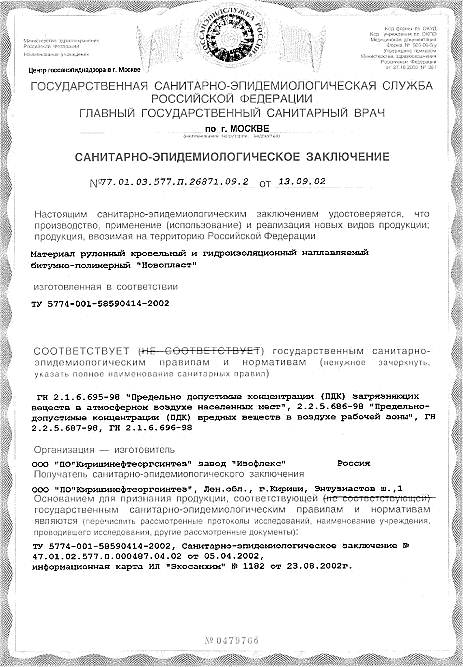

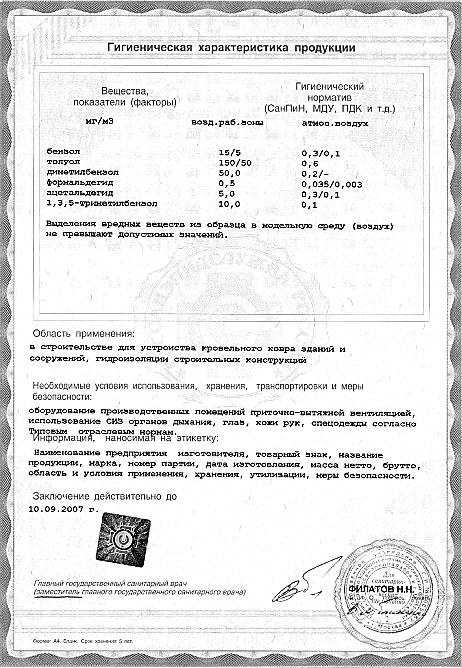

САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОЕ ЗАКЛЮЧЕНИЕ

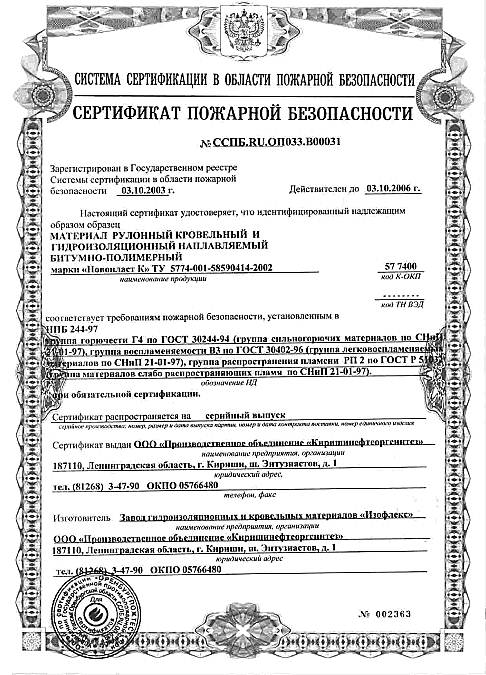

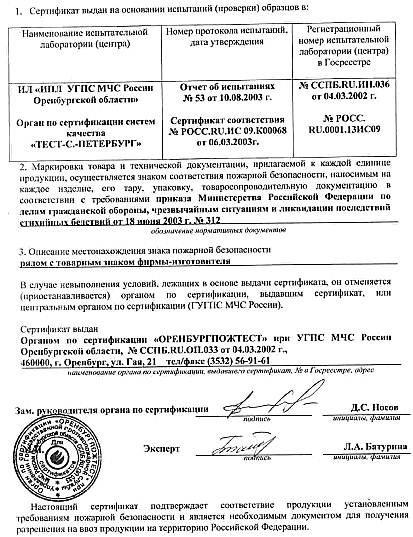

 СЕРТИФИКАТ ПОЖАРНОЙ БЕЗОПАСНОСТИ

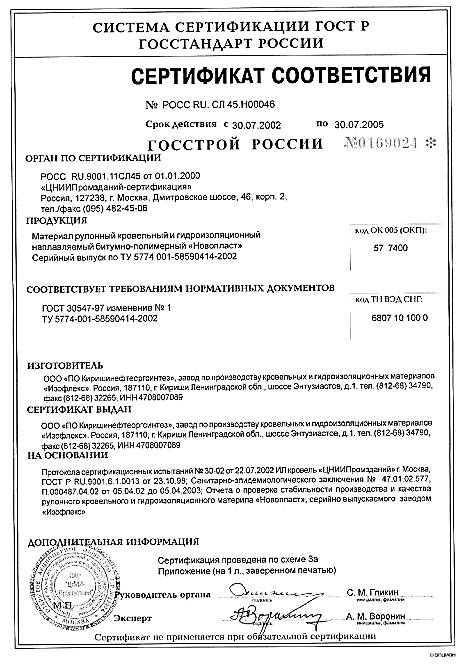

 СЕРТИФИКАТ СООТВЕТСТВИЯ

ВАПОБАР - ЭФФЕКТИВНЫЙ РЕГУЛЯТОР ВЛАЖНОСТИ
