Автоподъемник парт-19

Автоподъемник (рис.1) устанавливается на шасси ГАЗ-3307 (ГАЗ-3309). Стреловое оборудование автоподъемника состоит из нижней рычажной стрелы и верхней двухсекционной телескопической стрелы. На вершине телескопической стрелы установлен кронштейн с люлькой. Выравнивание люльки происходит при помощи следящей гидравлической системы.

 Подъемник автомобильный рычажно-телескопический ПАРТ-19 (3307) предназначен:



· для доставки к месту работы бригады рабочих;

· для выполнения работ на высоте.

 Подъемник рассчитан для эксплуатации при температуре окружающего воздуха от мину 40 до плюс 40°С.

 Допустимые значения при работе подъемника:



· скорость ветра не более 10 м/с;

· угол наклона площадки 3°.

 Основные составные части подъемника:



· шасси

· рычажный механизм подъема

· стрела телескопическая

· установка люльки

· основание поворотное

· силовая группа

· основание опорное

· управление и блокировка

· платформа

· электрооборудование



· комплект ЗИП

 Подъемник смонтирован на шасси автомобиля ГАЗ-3307 нормальной проходимости типа 4х2. К шасси крепится опорное основание с выдвижными опорами, которое обеспечивает устойчивость подъемника при работе.

 Люлька подъемника установлена на четырех фарфоровых изоляторах. Система ориентации удерживает пол люльки в горизонтальном положении при любых положениях стрелы.

 Принцип работы подъемника заключается в подаче люльки в необходимую точку пространства в пределах зоны обслуживания.



Для поддержания постоянной готовности и безотказной эксплуатации подъемника, а также для повседневного ухода за подъемником используется комплект ЗИП.

 Комплект ЗИП включает в себя одиночный комплект ЗИП базового шасси и комплект ЗИП автоподъемника, каждый из которых в свою очередь делится на две части:

 возимую и невозимую. При вводе подъемник в эксплуатацию часть одиночного ЗИП (возимая) размещена в кабине водителя, а невозимая часть хранится в ящике в сухом отапливаемом помещении.

АВТОПОДЪЕМНИК ПАРТ-19

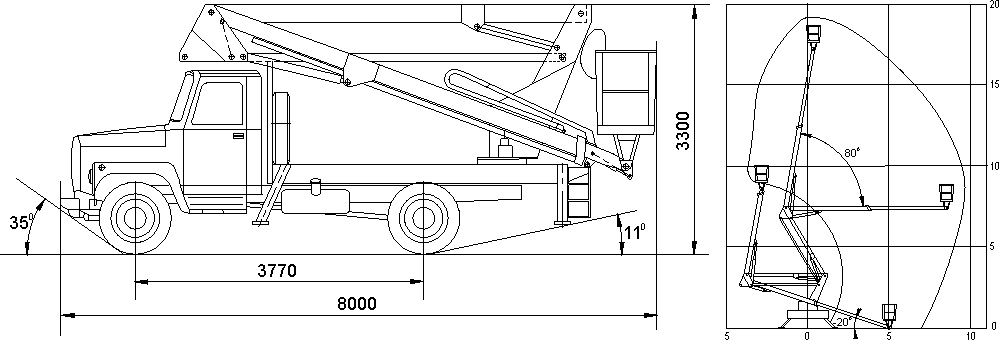

Рис.1. Автоподъемник ПАРТ-19

 Электрозащита автоподъемников позволяет проводить работы в электроустановках напряжением до 10 кВ.



Основные технические характеристики

Шасси*



ГАЗ-3307 (4х2)

Тип двигателя



карбюраторный

Мощность двигателя КВт, (л.с.)



92 (125)

Максимальная скорость, км/ч,



90

Число мест для боевого расчета (включая место водителя), чел.



2

Высота подъема люльки, м



19

Максимальная грузоподъемность люльки, кг



200

Вылет, м



9,5

Угол поворота стрелы, град



±185° (370°)

Масса полная, кг



5500

Габаритные размеры, мм



8000x2500x3300

* По желанию заказчика автоподъемник может быть изготовлен:

 - на шасси ГАЗ-3309(4x2);

 - на шасси ГАЗ-33086 (4x4).
