Автовышки и автогидроподъемники

 Автовышки (рис.1) обеспечивают только вертикальный подъем людей в люльке, закрепленной на оголовке телескопической мачты, и предназначены для профилактического обслуживания и ремонта осветительных систем, контактных линий электротранспорта. Других исполнений автовышек нет, в связи с чем их классификация ограничивается одним исполнением с телескопической мачтой и люлькой. Индексация автовышек проста и не требует особых пояснений. Например, индекс ВТ-23 означает: вышка телескопическая с максимальной рабочей высотой 23 м.



АВТОВЫШКИ И АВТОГИДРОПОДЪЕМНИКИ

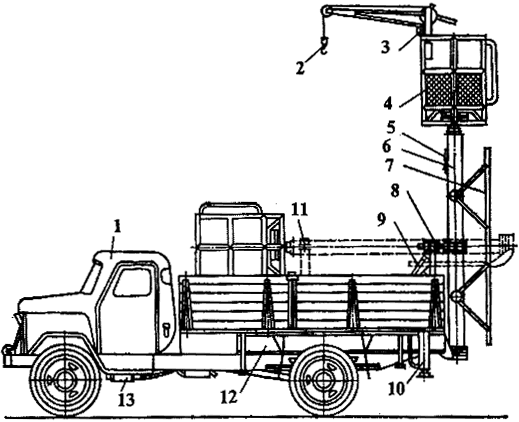

Рис.1. Автовышка:

1- базовый автомобиль; 2- лебедка; 3- фара; 4- рабочая площадка; 5- отвес; 6- грузоподъемник; 7- лестница; 8- опорный кронштейн; 9- гидроцилиндр установки; 10- выносная опора; 11- поддерживающий кронштейн; 12- рама; 13- коробка отбора мощности

 Автогидроподъемники (рис.2) с рабочим оборудованием в виде шарнирно сочлененных колен обеспечивают наклонное перемещение грузов и людей в рабочих площадках (люльках).



АВТОВЫШКИ И АВТОГИДРОПОДЪЕМНИКИ

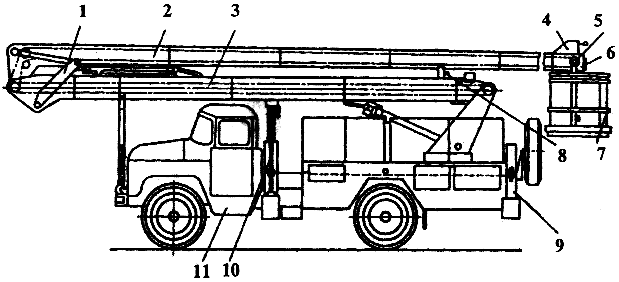

Рис.2. Автогидроподъемник:

1- рычаги; 2, 3- верхнее и нижнее колено; 4- пульт управления; 5- ось; 6- золотник; 7- рабочая площадка (люлька); 8- упор; 9- дополнительные опоры; 10- стойка; 11- базовый автомобиль

 Автогидроподъемники классифицируют по исполнению конструкции, виду рабочего оборудования, типу привода рабочих движений.

 По исполнению конструкции автогидроподъемники бывают коленчатые с рабочей площадкой и специальные дооборудованные для противопожарных операций, устройства линий электропередачи, технического обслуживания и ремонта мостов.

 По виду рабочего оборудования различают одно-, двух- и трехколенные автогидроподъемники.

 По типу привода автогидроподъемники разделяют на гидравлические и электрогидравлические.

 Индексация автогидроподъемников принята из трех букв АГП и числа. Например, индекс АГП-22 обозначает автогидроподъемник с максимальной рабочей высотой 22 м. Иногда после числа стоят буква и через точку еще цифра или число, что указывает соответственно на проведенную модернизацию или порядковый номер, устанавливающий завод-изготовитель подъемника.

 К основным параметрам автовышек и автогидроподъемников относятся: грузоподъемность, рабочая высота, вылет (для подъемников), время подъема люльки на максимальную высоту, скорость передвижения, мощность двигателя шасси, транспортные размеры, масса машины.

 Грузоподъемность - наибольшая масса груза, которую можно поднять в рабочей площадке (люльке).

 Рабочая высота Н в.п.- наибольшее расстояние от уровня стоянки машины до пола рабочей площадки (люльки), на которое может быть поднята рабочая площадка (люлька).

 Вылет - расстояние от вертикальной оси поворота подъемника до середины рабочей площадки.

 Время подъема рабочей площадки (люльки) - время, необходимое для подъема рабочей площадки (люльки) на рабочую высоту, определяемое для подъемников скоростью поворота колен, для вышек - выдвижения телескопа.

 Скорость передвижения - скорость передвижения вышек и подъемников в транспортном положении, равная скорости передвижения базового грузового автомобиля.

 Мощность, размеры, масса вышек и подъемников выражаются в показателях, допускаемых для базового грузового автомобиля.

 Технические характеристики автовышек и автогидроподъемников приведены в табл.1, 2.



Таблица 1

Технические характеристики автовышек

Показатели

Значение показателей для автовышек

ТВ-1

ВТ-23 (ВИ-23А)

ТВ-26Е

ТВ-26Д

Максимальная рабочая высота, м

14,5

23

27,5

26

Грузоподъемность люльки, кг

150

200

350

350

Скорость подъема люльки, м/с

0,2

0,12

0,26-0,8

0,3-1,1

Базовый автомобиль

ГАЗ-3-5204

ЗИЛ-131

ЗИЛ-131А

ЗИЛ-130

Скорость передвижения в транспортном положении, км/ч

45

50

50

50

Габаритные размеры в транспортном положении:

длина

6110

8700

8800

8400

ширина

2280

2600

2500

2500

высота

3380

3760

3600

3350

Масса полная, т

4,1

8,96

9,63

7,4



 Таблица 2

 Технические характеристики автогидроподъемников

Показатели

Значения показателей для автогидроподъемников

АПТ-12

АГП-

 12.02

АПТ-177

АП-17, АП-17А

АГП-18, АГП-18А

АГП-22.03, АГП-27.04

АГП-28

АГП-35

АГП-36

1

2

3

4

5

6

7

8

9

10

Максимальная высота подъема, м

12

12

17

17

18

22

28

35

36

Грузоподъемность, кг

200

250

300

300

350

350, 300

300

500

400

Наибольший вылет, м

6

9,8

9

7,5

9, 9,5

10,5, 13

13,5

20

15,5

Угол поворота платформы, град

-

360

360

280

360

360

360

360

360

Частота вращения, сАВТОВЫШКИ И АВТОГИДРОПОДЪЕМНИКИ

-

0,0083

0,0081

0,0083

0,0083

0,0083

0,0083

0,0082

0,0083

Время подъема люльки на максимальную высоту, с

65

85

83

85

160

160, 120

160

170

300

Базовый автомобиль

Газель ГАЗ-

 3302

ГАЗ-

 3307 ГАЗ-

 5312

ЗИЛ-433362, ГАЗ-3307, ЗИЛ-131

ЗИЛ-431412, ЗИЛ-433362, ГАЗ-3307

ГАЗ-

 5312 ГАЗ-

 3307

ЗИЛ-433362, ЗИЛ-133ГЯ, ЗИЛ-431412

КамАЗ-

 53213

КамАЗ-

 53213

КрАЗ-

 250

Скорость передвижения, км/ч

80

50

80

70

70

70

60

60

50

Габариты в транспортном положении, мм:

длина

7100

7900

7200

7800

10200, 9900

12000, 10500

13280

13600

13400

ширина

2350, 3100

2400, 3200

2500, 3600

2400, 3600

2400, 2500

2500

2500

2500

2500

высота

3100

3200

3600

3600

3400, 3600

3700

3700

3700

3800

Масса, т

5,1

6,7

6,3

6,3

7,9;

6,9

12,9; 8,6

15,3

18

24,1
