Устойчивость крана против опрокидывания проверяется по РД 22-162-86 Краны башенные строительные. Нормы расчета.

 Расчет устойчивости свободностоящих кранов должен проводиться для случаев, приведенных на рис.6 и в табл.6. Условием обеспечения устойчивости является неравенство (где - удерживающий момент; - опрокидывающий момент, действующий на кран).

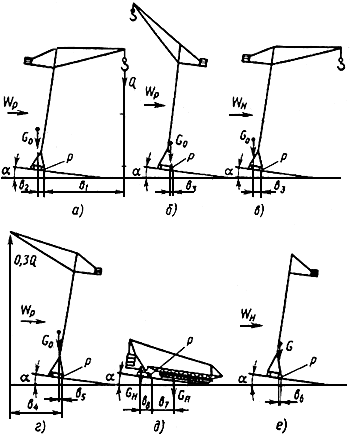

Рис.6. Расчетные случаи для проверки устойчивости крана:

- ребро опрокидывания; , - ветровые нагрузки на кран в рабочем и нерабочем состоянии; - общий вес крана; - вес неполностью смонтированного крана; , - вес поднимаемых и неподвижных частей крана; - угол наклона пути; - плечи действия сил

Расчетные случаи обеспечения устойчивости крана

Таблица 6

 При расчете устойчивости кран рассматривается в наиболее неблагоприятном положении и при наиболее опасной комбинации нагрузок.

 Кран установлен на максимально допустимом уклоне в сторону опрокидывания. Учитывается деформация крановых конструкций и рельсового пути.

 Устойчивость в нерабочем состоянии и при монтаже проводится без учета действия нагрузок рельсовых захватов. Принимается, что под действием ветровых нагрузок кран разворачивается по направлению действия ветра.

 Расчет устойчивости крана в нерабочем состоянии и при монтаже не проводится тогда, когда кран, прикреплен к основанию, а захваты и основание могут воспринимать нагрузки отрыва.

 Вес крана , вес неподвижных и смонтированных частей крана при проверке грузовой и собственной устойчивости, а также устойчивости при монтаже определяются без учета веса ходовых тележек, если конструкция соединения ходовых тележек с ходовой рамой крана допускает вертикальное перемещение тележек относительно ходовой рамы.
