Кран башенный кб-420

Кран предназначен для механизации строительных и монтажных работ в жилищном и гражданском строительстве сооружений высотой до 56 м и массой монтируемых элементов до 8 т при эксплуатации в I-Ill ветровых районах.



КРАН БАШЕННЫЙ КБ-420

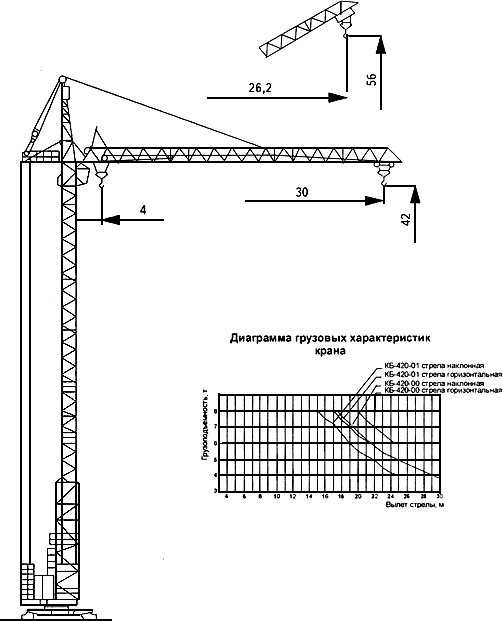

Рис.1. Башенный кран КБ-420 и его грузовые характеристики

Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни. Узлы крана перевозятся на стандартных транспортных средствах в пределах габарита по ширине 2,5 м. При наличии крана соответствующей грузоподъемности возможна транспортировка опорной рамы с поворотной платформой без расстыковки поворотной опоры.



Технические характеристики крана КБ-420

Наименование параметров

Исполнения

00

01

Грузовой момент, тм

160

136

Грузоподъемность при вылете стрелы, т:

максимальном

6

4

минимальном

8

8

Вылет, м:

минимальный:

стрела горизонтальная

4

4

стрела наклонная

максимальный:

3,7

3,7

стрела горизонтальная

25

30

стрела наклонная

22

26,2

При максимальной грузоподъемности:

стрела горизонтальная

20

17

стрела наклонная

17,5

15

Высота подъема, м:

при максимальном вылете

42

42

при минимальном

53,5

56

Глубина опускания максимальная, м

5

Конструктивная масса, т

42

42,5

Масса противовеса, т

35

35

Общая масса, т

77

77,5

Скорость, м/мин:

подъема (опускания) груза максимальной массы

22

плавной посадки груза максимальной массы

6,5

передвижения грузовой тележки

36/11

передвижения крана

19

Угол поворота, град

1080

Частота вращения, об/мин

0,75

Задний габарит, м

3,8

База х колея, м

6х6



КРАН БАШЕННЫЙ КБ-473

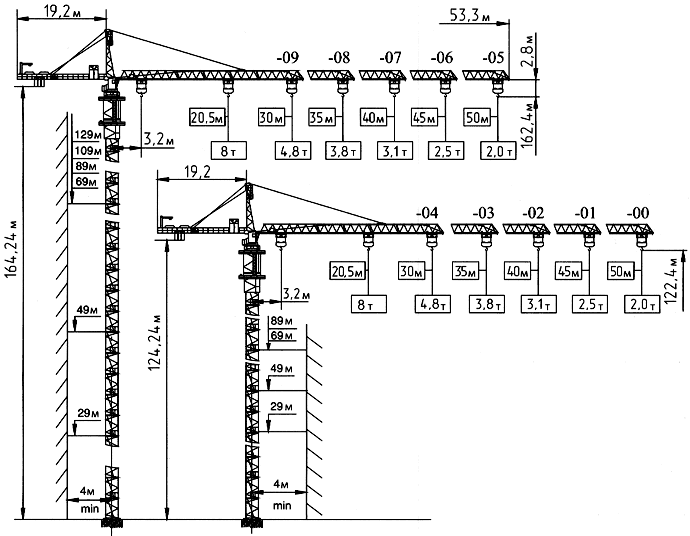

Исполнения башенного крана КБ-473

КРАН БАШЕННЫЙ КБ-420

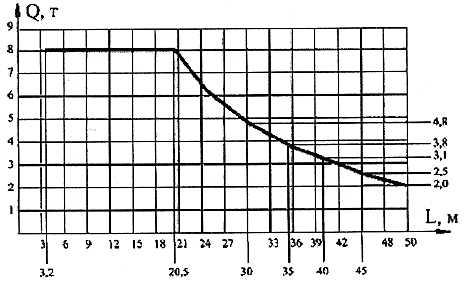

 График грузоподъемности для всех исполнений

КРАН БАШЕННЫЙ КБ-420

 Q - грузоподъемность, т

 L - вылет стрелы, м



Требования к питающей электросети

~ 380 В

50 Гц

100 кВА

 Техническая характеристика КБ-473

Наименование параметра

Ед.

Исполнения крана КБ-473

изм.

-00

-01

-02

-03

-04

-05

-06

-07

-08

-09

Грузовой момент

 - максимальный

тм

164

Грузоподъемность:

- максимальная

т

8

- при максим, вылете

т

2,0

2,5

3,1

3,8

4,8

2,0

2,5

3,1

3,8

4,8

Вылет:

- максимальный

м

50

45

40

35

30

50

45

40

35

30

- при максимальной грузоподъемности

м

20,5

- минимальный

м

3,2

Высота подъема

 - максимальная

м

122,4

162,4

Исполнение по ГОСТ 15150-69

-

У1

Ветровой район по ГОСТ 1451-77

-

I...III

I...III

I...III

I...III

I...III

I

I

I

I

I

Допустимая скорость ветра:

- для рабочего состояния с 2-х минутным осреднением на высоте установки анемометра

м/с

20

- для нерабочего состояния на высоте 10 м

м/с

27

21

Угол поворота

град.

1080

Окружающая среда

- температура

°С

±40

- сейсмичность

балл

6 включительно

Количество секций

шт

30

40

Группа классификации (режим) по ИСО 4301/1

- крана

-

А4

- механизмов

-

М3

Масса

- конструктивная

т

115,4

115,1

114,2

113,2

112,3

141,1

140,8

139,9

138,9

138,0

- плит противовеса

т

9,4

6,99

4,1

1,9

-

9,4

6,99

4,1

1,9

-

- общая

т

124,8

122,1

118,3

115,1

112,3

150,5

147,8

144,0

140,8

138,0

 Скорости

КРАН БАШЕННЫЙ КБ-420

До 1,5 т

48,0 м/мин

30/1,5 кВт

Свыше 1,5 т

33,6 м/мин

55 кВт

КРАН БАШЕННЫЙ КБ-420

30 м/мин

3,5/1,1 кВт

КРАН БАШЕННЫЙ КБ-420

0,53 м/мин

2х3,5 кВт

Суммарная мощность:

 67 кВт



Источник информации:

 ОАО УПРАВЛЕНИЕ МЕХАНИЗАЦИИ - 3

 ak@um-3.spb.ru

КРАН БАШЕННЫЙ КБ-474

Кран предназначен для механизации строительно-монтажных работ при возведении жилых, гражданских и промышленных зданий и сооружений повышенной этажности с массой монтируемых элементов до 8 т.

 Кран КБ-474 исполнений -10, -11, -12, -13, -14 является крюковым электрическим полноповоротным краном с неповоротной башней и балочной стрелой, снабженной грузовой тележкой.

 Для высоты 48,5 м кран передвижной. Свыше 48,5 м кран крепится к зданию специальными связями. Монтаж крана осуществляется методом наращивания при помощи гидравлического монтажного устройства.



КРАН БАШЕННЫЙ КБ-420

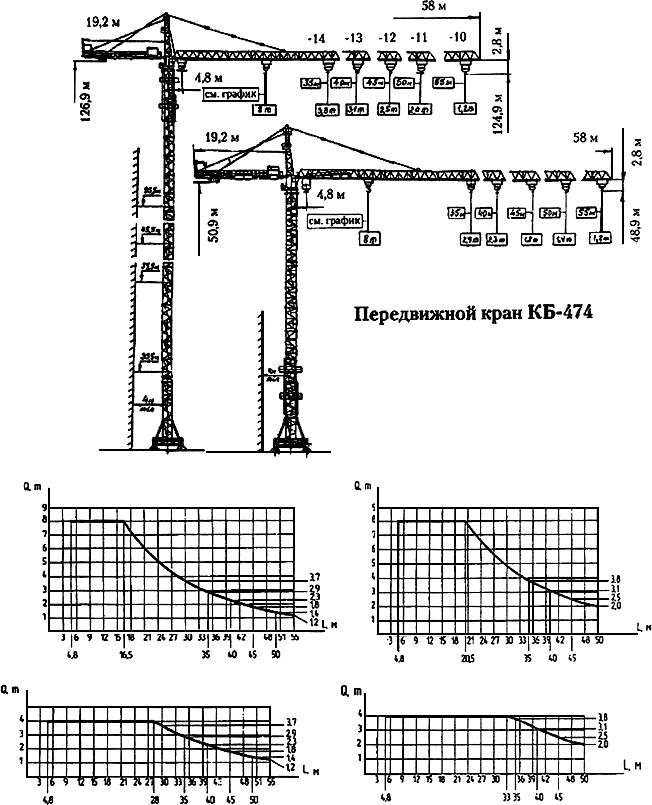

Рис.1. Передвижной башенный кран КБ-474 и его грузовые характеристики



Технические характеристики башенного крана КБ-474 исполнений -10, -11, -12, -13, -14

Наименование параметра

Ед. изм.

Исполнения крана КБ-474

-10

-11

-12

-13

-14

Грузовой момент, максимальный

тм

132

Грузоподъемность:

максимальная при 4-кратной запасовке

т

8

максимальная при 2-кратной запасовке

т

4

при максимальном вылете

т

1,2

2,0

2,5

3,1

3,8

Вылет, м:

максимальный:

м

55

50

45

40

35

при грузоподъемности 8 т

м

16,5

20,5

при грузоподъемности 4 т

м

28

33

минимальный

м

4,8

Высота подъема:

максимальная при 4-кратной запасовке грузового каната

м

124,5

передвижного крана (без закрепления крана к возводимому сооружению)

м

48,5

Допустимая скорость ветра:

для рабочего состояния с 2-минутным осреднением на высоте установки анемометра

м/с

20

для нерабочего состояния на высоте 10 м

м/с

24

Угол поворота

град.

1080

Окружающая среда:

температура

°С

±40

сейсмичность

балл

КРАН БАШЕННЫЙ КБ-4206

Частота вращения крана

об/мин

0,75

Масса, т:

конструктивная

т

148,3

147,7

147,1

146,2

145,5

плит балласта

т

9,4

8,7

6,5

3,6

1,9

балласта (на опорной раме)

т

80

общая

т

237,7

236,4

233,6

229,8

227,1

База

м

6

Колея

м

6

Задний габарит

м

19,2

Расчетная нагрузка ходового колеса на рельс

кН

315

КРАН БАШЕННЫЙ КБ-420

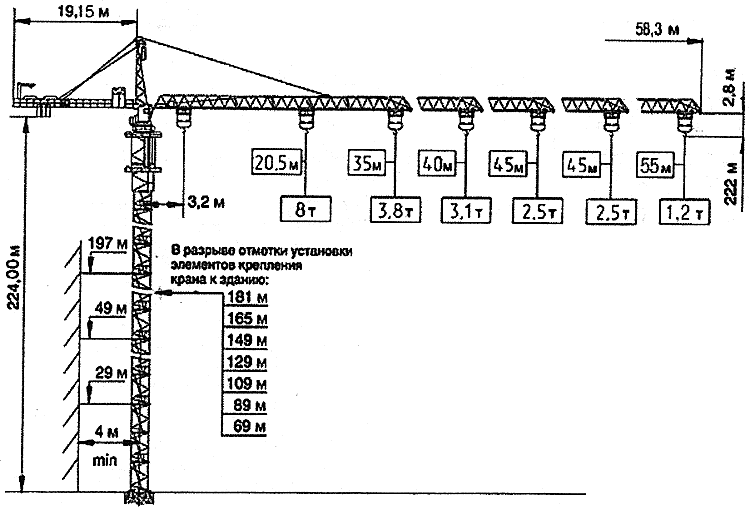

Рис.2. Стационарный башенный кран КБ-474

Требования к питающей электросети

~380 В

50 Гц

150 кВА

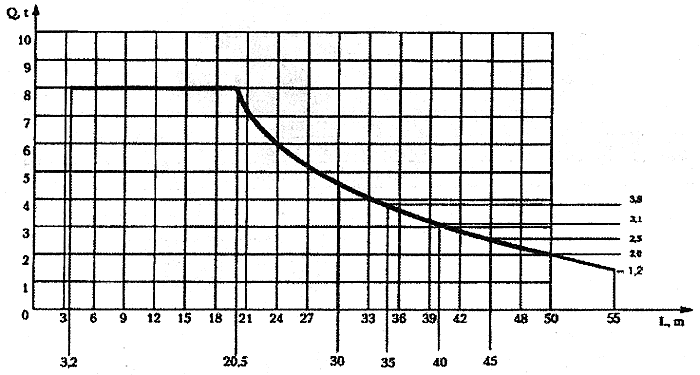

 График грузоподъемности

при 4-кратной запасовке грузового каната для исполнений -00, -01, -02, -03, -04

КРАН БАШЕННЫЙ КБ-420

 Q - грузоподъемность,

 L - вылет стрелы, м

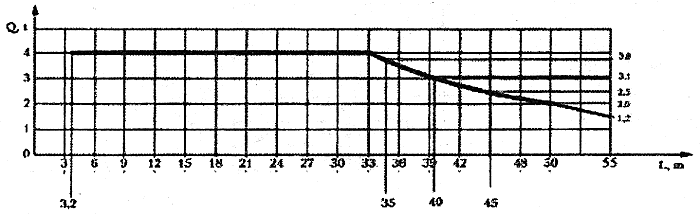

при 2-кратной запасовке грузового каната для исполнений -00, -01, -02, -03, -04

КРАН БАШЕННЫЙ КБ-420

 Q - грузоподъемность,

 L - вылет стрелы, м



Технические характеристики башенного крана КБ-474 исполнений -04, -00, -01, -02, -03

Наименование параметра

Ед.

Исполнения крана КБ-474

изм.

-04

-00

-01

-02

-03

Грузовой момент

 - максимальный

Тм

132

164

Грузоподъемность:

- максимальная при 4-кратной запасовке и высоте подъема до 162 м

т

8

- максимальная при 2-кратной запасовке и высоте подъема свыше 162 м

т

4

- при максимальном вылете

т

1,2

2,0

2,5

3,1

3,8

Вылет:

- максимальный

м

55

50

45

40

35

- при максимальной грузоподъемности 8 т

м

16,5

20,5

- при максимальной грузоподъемности 4 т

м

28

33

- минимальный

м

3,2

Высота подъема

- максимальная при 2-кратной запасовке грузового каната

м

222

- максимальная при 4-кратной запасовке грузового каната

м

162

- свободностоящего крана

м

42

Исполнение по ГОСТ 15150-69

-

У1

Ветровой район по ГОСТ 1451-77

-

I, II

Допустимая скорость ветра:

- для рабочего состояния с 2-х минутным осреднением на высоте установки анемометра

м/с

20

- для нерабочего состояния на высоте 10 м

м/с

24

Угол поворота

град.

1080

Окружающая среда

- температура

°С

±40

- сейсмичность

балл

6 включительно

- взрывоопасность

взрывобезопасная

- пожароопасность

пожаробезопасная

Частота вращения крана

об/мин

0,75

Количество секций

шт

55

Группа классификации (режим) по ИСО 4301/1

- крана

-

А4

- механизмов

-

МЗ

Масса

- конструктивная

т

184,3

183,7

183,1

182,2

181,2

- плит противовеса

т

8,7

7,7

5,8

2,9

0,7

- общая

т

193,0

191,4

188,9

185,1

181,9



КРАН БАШЕННЫЙ КБ-420

КРАН БАШЕННЫЙ КБ-420

КРАН БАШЕННЫЙ КБ-420

до 3,5 т

45 м/мин

от 3,5 до 5,5 т

30 м/мин

от 5,5 до 8 т

22 м/мин

39 кВт

плавной посадки груза максимальной массы

2,4 м/мин

4,8 м/мин

до 1,75 т

90 м/мин

от 1,75 до 2,75 т

60 м/мин

от 2,75 до 4т

44 м/мин

КРАН БАШЕННЫЙ КБ-420

0...0,75 об/мин

2х5,0 кВт

КРАН БАШЕННЫЙ КБ-420

с грузом максим, массы

0 ... 30 м/мин

5 кВт

до 2,75 т

0 ... 45 м/мин

Суммарная мощность:

54 кВт

 Источник информации:

 ОАО УПРАВЛЕНИЕ МЕХАНИЗАЦИИ - 3

 ak@um-3.spb.ru
