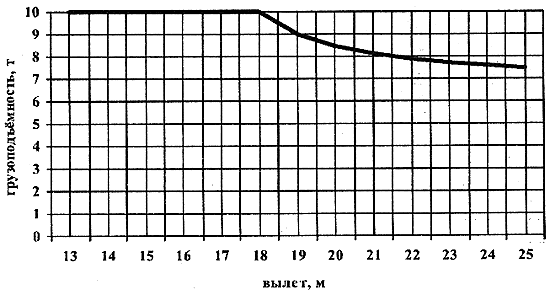

Грузовая характеристика
Техническая характеристика
|
Наименование параметра
|
Ед. изм.
|
КБ-405.1А
|
КБ-405.1А-01
|
|
Грузовой момент максимальный
|
тм
|
187,5
|
187,5
|
|
Грузоподъемность максимальная
|
т
|
10
|
10
|
|
Грузоподъемность при максимальном вылете
|
т
|
7,5
|
7,5
|
|
Высота подъема
|
|
|
|
|
- при максимальном вылете
|
м
|
46,0
|
34,8
|
|
- максимальная
|
м
|
57,8
|
46,6
|
|
Количество промежуточных секций башни
|
шт
|
5
|
3
|
|
Общая масса крана
|
т
|
113,1
|
110,3
|
|
Вылет:
|
|
|
|
|
- максимальный
|
м
|
25
|
25
|
|
- минимальный
|
м
|
13
|
13
|
|
- при максимальной грузоподъемности
|
м
|
18
|
18
|
|
Частота вращения крана
|
об/мин
|
0,72
|
0,72
|
|
Колея и база
|
м
|
6
|
6
|
|
Задний габарит
|
м
|
4,2
|
4,2
|
|
Масса плит противовеса
|
т
|
50,05
|
50,05
|
|
Скорость
|
|
|
|
|
- подъема/опускания груза
|
м/мин
|
31 (46)
|
31 (46)
|
|
- подъема/опускания крюковой подвески, максимальная
|
м/мин
|
48
|
48
|
|
- плавной посадки груза максимальной массы, не более
|
м/мин
|
4,8
|
4,8
|
|
- передвижения крана
|
м/мин
|
27
|
27
|
|
Время полного изменения вылета
|
мин
|
1,2
|
1,2
|
|
Транспортные габариты крана
|
|
|
|
|
- высота
|
м
|
4,2
|
4,2
|
|
- ширина
|
м
|
4,02
|
4,02
|
|
- длина
|
м
|
27,8
|
27,8
|
|
Глубина опускания максимальная
|
м
|
5
|
5
|
|
Наименьший радиус закругления криволинейного рельсового пути (внутреннего рельса)
|
м
|
10
|
10
|
|
Суммарная мощность электродвигателей
|
кВт
|
96,5
|
96,5
|
|
Напряжение
|
В
|
380
|
380
|
|
Частота
|
Гц
|
50
|
50
|
|
Ветровой район по ГОСТ 1451-77
|
|
I, II, III
|
I, II, III, IV
|
|
Сейсмичность
|
|
До 6 баллов включительно
|
До 6 баллов включительно
|
Скорости
|
R048
|
27 м/мин
|
4х5 кВт
|
|
|
до 2,5 т - 46 м/мин
|
30/1,5 кВт
|
|
|
свыше 2,5 т - 31 м/мин
|
55 кВт
|
|
R049
|
|
5 кВт
|
|
R050
|
15 ... 65 град. - 1,2 мин.
|
15 кВт
|
|
|
Суммарная мощность:
|
96,5 кВт
|
|
Требования к питающей электросети
|
|
~ 380 В
|
|
50 Гц
|
|
125 кВА
|
Источник информации:
ОАО УПРАВЛЕНИЕ МЕХАНИЗАЦИИ - 3
ak@um-3.spb.ru
КРАН БАШЕННЫЙ КБ-408.21

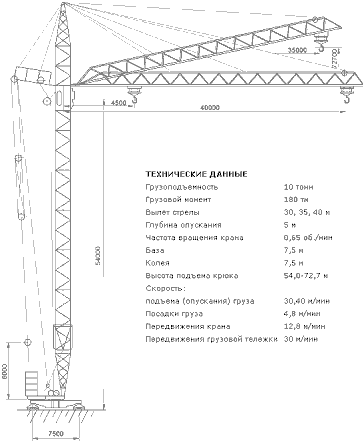

Внешний вид башенного крана КБ-408.21
|
КБ-408.21 - График грузоподъемности с горизонтальной стрелой
|
КБ-408.21 - График грузоподъемности с наклонной стрелой
|
|
|
|
КБ-408 .21предназначен для механизации строительных и монтажных работ в жилищном и гражданском строительстве сооружений высотой до 72,7 м с массой монтируемых элементов до 10 тонн. КБ-408 .21 является строительным передвижным полноповоротным краном на рельсовом ходу с поворотной башней и балочной стрелой с грузовой тележкой, обеспечивающей вертикальный и горизонтальный транспорт строительных деталей и материалов.
КБ-408.21перевозится с объекта на объект в собранном виде.
КБ-408.21монтируется собственными механизмами и с помощью автомобильного крана.
|
ТЕХНИЧЕСКИЕ ДАННЫЕ КБ-408.21
|
|
